Номер патента: 1727466

Опубликовано: 15.06.1994

Авторы: Коляка, Ольшамовский, Парцхаладзе, Савинкин, Чумак

МПК: F26B 5/06

Метки: гранулированных, продуктов, сублимационной, сушки

СПОСОБ СУБЛИМАЦИОННОЙ СУШКИ ГРАНУЛИРОВАННЫХ ПРОДУКТОВ путем их нагрева под вакуумом во вращающемся барабане при непрерывном съеме подсохшего слоя гранул при истирании с последующим их выносом потоком образующихся водяных паров, отличающийся тем, что, с целью интенсификации процесса и повышения качества продукта, частоту вращения поддерживают на уровне 0,25 - 0,37 критической частоты вращения.

Номер патента: 1704737

Опубликовано: 15.01.1992

Авторы: Абрамов, Киреев, Савинкин

МПК: A22C 11/00, A23B 4/06

Метки: вареных, колбасных, охлаждения

...13, в которых концентрицно с образованием кольцевых каналов 14 для прохода ооэ" духа размещены форсунки 15, а также сообщенным с всасывающим еоздухооодом 3 псрепускным ооздуховодом 16 с патрубком 17 для входа атмосферного воздуха и патрубком 18 для выхода отработанного воздуха. Патрубок 17 оснащен поооротной заслонкой 19, а патрубок 18 - поворотной заслонкой 20, Система циркуляции воды включает насос 2 1, а также всасывающий 22 и нагнетательный 23 трубопроводы, причем всасывающий трубопровод 22 соббщен с поддоном 7, а форсунка 15 панели 12 подсоединены к нагнетательному пат-. рубку 2 Ч насоса 21 с помощью трубопровода 23. Испарители 9 и 10 связаны с холодильным агрегатом трубопроводами 25 и 26, Для обеспечения поворота заслонок...

Номер патента: 1695073

Опубликовано: 30.11.1991

Авторы: Погорелов, Савинкин

МПК: F25B 29/00

Метки: вымораживанием, комбинированный, концентрировании, насос, опреснении, растворов, тепла, тепловой, трансформации

...и плавления составляет 2:1, то необходимое количество теплообменниковиспарителей равно трем. В этом случае в каждый момент времени процесс вымораживания идет в двух теплообменниках-испарителях, а процесс плавления - в одном, Компрессор 2 и оба насоса 18 и 23 работают непрерывно,Если, например, соотношение времени вымораживания и плавления дробное, например 1:0,6, то его представляем в виде дроби 5;3. В результате получаем необходимое минимальное число параллельно включенных во все три контура теплообменников-испари 510 телей, которое в данном случае будет равно восьми. В каждой фазе цикла процесс вымораживания будет осуществляться в пяти теплообменниках-испарителях, а процесс плавления - в трех,20 Таким образом, в тепловом насосе...

Номер патента: 1668435

Опубликовано: 07.08.1991

Авторы: Барский, Кудряшов, Марченкова, Савинкин, Таубман, Яшкин

МПК: C22B 3/20

Метки: меди, медно-никелевого, переработки, раствора, рафинирования, сернокислого, электролитического

...больше концентрации, устанавливаемой по предлагаемому .соотношению, При содержании серной кислоты 270 г/л, равном концентрации иэ предлагаемого соотношения, дополнительное извлечение составило 13,2 (меди в продукте - 0,9%).П р и м е р 2. В табл.1 показана зависимость дополнительного извлечения никеля от содержания серной кислоты в медно-никелевом растворе состава 2 (табл.2), температура вымораживания 263 К,В табл,1 Снэо 4 =260 г/л соответствует минимальному значению содержания серной кислоты, установленному предлагаемым соотношением.Из примеров 1 и 2 видно, что как только содержание кислоты снижается ниже С н 2 з о 4 определенной из предлагаемого соотношения, резко падает дополнительное извлечение никеля и ухудшается качество...

Номер патента: 1596065

Опубликовано: 30.09.1990

Авторы: Вострова, Савинкин, Силаков, Толокнов, Шипов

МПК: E21B 25/00

Метки: колонковый, снаряд

...комбинат "Патент", г. Ужгород, ул.Гага Изобретение относится к горному делу, а именно к средствам для бурения с отбором керна.Цель изобретения - повышение надежности удержания керна,На фиг. 1 представлен колонковый снаряд, разрез; на фиг, 2 - узел на фиг. 1; на фиг. 3 - извлеченный из колонкового снаряда керн в эластичном рукаве,Колонковый снаряд содержит корпус 1 а буровой коронкой 2, Внутри корпуса 1 на опорном узле 3 установлена керноприемная труба 4 с башмаком 5. Внутри трубы 4 закреплен эластичный рукав 6 с завернутым внутрь нижним концом 7 и загнутым вниз верхним концом 8.Крепление рукава 6 выполнено в аиде закладного кольца 9, расположенного в месте сгиба 10 нижнего конца 7 рукава 6 и установленного под торцом керноп риемной...

Номер патента: 1495602

Опубликовано: 23.07.1989

Авторы: Кивензор, Погорелов, Савинкин, Таубман

МПК: F25B 29/00

Метки: комбинированный, насос, тепловой

...вновь повторяется описанный процесс намораживания.Наличие ввода через вентиль 33 и вывода, через вентиль 29 жидкости в циркуляционном контуре 11 раствора обеспечивает возможность соответственно подачи в испаритель 6 одного раствора дпя вымораживания и отвода 15 продукта разделения при одновременном охлаждении другого раствора по линии 14 ( кран 24 находится в положе-. нии С, фиг.2). Соединение конденсатора 4 с испарителем 6 по линии 17 20 теплой воды позволяет осуществить промывку и расплавление льда, вымораживаемого из раствора в испарителе 6. Талую воду отводят по автономной линии 20, что исключает загрязнение 25 концентратом. Подавая талую воду на вход насоса 9, обеспечивает ее дальнейшее использование в устройстве по линии 7 вместо...

Номер патента: 1481010

Опубликовано: 23.05.1989

Авторы: Бердичевский, Герасин, Козело, Кузин, Пиняева, Савинкин, Хенкин, Цыпина

МПК: B23K 31/00

Метки: капсул, сварки, холодной

...производятсварку капсулы с сыпучим наполнителем,корпус и крышка которой изготовлены изсплавов АДО и АД 1 толщиной 0,5 - 0,55 мм.Г(ри этой толщине и степени деформации67/О, которые обеспечивают наилучшиесвойства сварного соединения, оптимальнаявеличина смешения геометрических осейсварных швов соседних ступеней, экспериментально выбрана равной 0,80,9 ширинышва (или ширины рабочего пояска деформирующего ролика) . Оптимизацию производят по результатам стендовых испытанийсварных изделий на герметичность внутренним давлением,Установлено, что смешение соседних участков шва между собой в направлении продольной оси капсулы ограничивается величиной, которая, в частности для сплавовАДО и АД 1, не должна быть менее 0,6 ширины шва, поскольку при...

Номер патента: 1476287

Опубликовано: 30.04.1989

Авторы: Савинкин, Трапезников

МПК: F27D 1/16

Метки: индукционных, набивных, печей, плавильных, тиглей

...набивных тиглей . индукционных плавильных печей, разрез.Устройство состоит из шаблона 1, выполненного цельнометаллическим, например литого, и оболочки 2Шаблон 1 имеет форму обратного усеченного конуса с днищем, а оболочка 2 установлена на боковой поверхности шаблона 1 и выполнена из листовой стали. Оболочка 2 выполнена с разрезом 3 по всей ее высоте и закреплена к шаблону 1 струбцинами 4. Шаблон 1 снабжен резьбой под рым-болт 5,Устройство работает следующим образом.Устройство в сборе при помощи рым-болта 5 и грузоподъемного устройства устанавливается на предварительно набитое на подине печи днище тигля соосно с индуктором и его изоляцией.В зазор между оболочкой 2 и изоляцией индуктора засыпают сухую набивную футеровочную массу и...

Номер патента: 1404765

Опубликовано: 23.06.1988

Авторы: Барский, Марченкова, Погорелов, Савинкин, Таубман

МПК: F25B 29/00

Метки: комбинированный, насос, тепловой

...в дросселе 5, поступает втеплообменник-испаритель 6 и далеепары хладагента засасываются в компрессор 2, В магистрали 13 нагреваемого теплоносителя предварительно нагревается в теплообменнике-охладителе 8 исходным охлаждаемым раствором, далее поступает в конденсатор 4 и дополнительно подогретый частично направляется в форконденсатор 3 и в накопительную емкость 14, а также может отводиться потребителю горячей воды. Нагретый до более высокой температуры теплоноситель из форконденсатора 3 отводится потребителю.На охлаждаемой поверхности испарителя 6 из циркулирующего в контуре 9 концентрируемого раствора вымораживается лед. Часть концентрируемого раствора через вентиль 17 выводится из установки, предварительно отдавая холод в...

Номер патента: 1368137

Опубликовано: 23.01.1988

Авторы: Архангельский, Герасин, Козело, Кузин, Савинкин, Цыпина

МПК: B23K 20/00

Метки: капсул, сварки, холодной

...по предложенному способу сварки. 15Способ осуществляется следующим образом.Корпус 1 устанавливают в полость державки 2 и надевают крьппку 3, на которой предварительно выполняют 20 фальцеобраэную отбортовку. При этом высоту фальца, охватывающего корпус с наружной стороны, рассчитывают по эмпирической формуле25Бт= Б + Б +- гФ В вФ где Ь - высота наружного. фальцаФотбортовки крышкиБВ - ширина выступа Ролика 30Б - ширина эаплечика ролика;Б, - толщина стенки крьппки;2 - величина зазора между торцом оправки и верхним краем отбортовки крышки.35Оправку 4 вводят в полость крышки и торцом оправки плотно прижимают крьппку к корпусу, Ролик 5 поджимают к наружному фальцу отбортовки крьппки и производят этим роликом обкатку вокруг корпуса...

Номер патента: 1359600

Опубликовано: 15.12.1987

Авторы: Кивензор, Ольшевский, Савинкин, Таубман

МПК: F25B 29/00

Метки: насос, тепловой

...и 22 приэтом закрыты. В испарителе 6 при охлаждении раствора испаряющимся хладагентом на теплопередающей поверхности выморахивается лед, а незамороженный раствор, охладив подаваемыйпо линии 19 во второй теплообменникохладитель 12 концентрируемый раствор, отводится из установки через 20 вентиль 9 по линии 8 вывода. Вентили 22 и 21 при этом закрыты так,чтоохлаждаемый концентрируемый растворпосле второго теплообменника-охладителя 12 собирается в емкость 20.25 После накопления в испарителе 6необходимого количества льда периоднамораживания заканчивается и начинается период плавления льда. Приэтом выслючается компрессор 2 преЗО кращается подача теплоносителя в первый теплообменник-охладитель 13 и,следовательно, в конденсатор 3 и...

Номер патента: 1359599

Опубликовано: 15.12.1987

Авторы: Гитман, Кивензор, Лашкова, Савинкин, Таубман

МПК: F25B 29/00

Метки: насос, тепловой

...потребителю. Одновременно по линии 8 ввода через вентиль 9 во второй циркуляционный контур 7 Подается концентрированный раствор (опресняемая соленая вода). Насосом 12 с приводом 13 раствор подается через второй теплообменник-охладитель 14 в испаритель 6. Здесь при охлаждении раствора на теплопередающей поверхности вымораживается лед, а незамороженный раствор сливается из испарителя 6, отводится из установки через вентиль 11 по линии 10 вывода. После накопления в испарителе б необходимого количества льда период намораживания заканчивается и начинается период плавления льда, При этом выключается компрессор 2, прекращается подача теплоносителя в первый теплообменник-охладитель 15 и, следовательно в конденсатор 3 и форконденсатор 4, а...

Номер патента: 1359592

Опубликовано: 15.12.1987

Авторы: Антоненко, Гитман, Кивензор, Савинкин, Таубман

МПК: F25B 9/00

Метки: насос, тепловой

...а собираетсяв емкости 17, Горячий теплоносительиэ форконденсатора отводится потре бителю, Одновременно но линии 8 ввода через вентиль 9 но второй цирку.ттяццоццый контур подается концентрируемый раствор опресцяемая соленаявода), Насосом 12 с приводом 13 20 раствор подается через первый теплообмецник-охладитель 14 тв испаритель6, Здесь при охлазцтениц раствора испаряющимся хладагентом на теплопередающей поверхности вымораживается 25 лед, а цезамороженцый раствор слиззается иэ испарителя б частично отводится из установки через вентиль 11по лттцитт 10 вьтвотза и части гно попадает н тасос 12 для циркуляции в кон- ЗО туреПосле накопления в испарителе 6необходимого количества льда периодцамораживания заканчивается и начинается период...

Номер патента: 1261682

Опубликовано: 07.10.1986

Авторы: Горнев, Пастушенко, Савинкин, Таубман

МПК: B01D 1/00, C02F 1/04

Метки: выпарная

...установки.На чертеже изображена выпарная установка.Выпарная установка содержит вертикальный корпус 1, в котором камера 2 подогревараствора размещена над камерой 3 испарения. Камеры подогрева 2 и испарения 3 разделены перегородкой 4 и соединены переливной трубой 5. Установка содержит такженаружную циркуляционную трубу 6, циркуляционный насос 7 и средства для вводатеплоносителя, включающие сепаратор 8,газодувку 9 и компрессор 10.В верхней части корпуса размещен трубчатый подогреватель1 газа, подключенныйк камере 2 подогрева раствора посредством трубы 12, расположенной по оси корпу.Установка работает следующим образом.Теплоноситель, например воздух, нагревается в трубчатом подогревателе газа 1 30(например, при конденсации пара),...

Номер патента: 1243758

Опубликовано: 15.07.1986

Авторы: Пастушенко, Савинкин, Таубман

МПК: B01D 1/26, B01D 3/06

Метки: вскипания, мгновенного

...конденсат стекает в поддоны 8 и выводится из установки.Нагретый в конденсаторах 7 раствор посредством патрубков 4 ввода подается на испарение в секции 1 О соответствующей по температурному режиму камерь 3 испарения и перетекает в сообщающиеся с ней по раствору секции последующих камер. Отбор концентрированных потоков различной концентрации из адиабатного испарителя 2 производится из каждой секции последней (самой низкотемпературной) камеры испарения.Возможны два режима работы установки: с получением одного концентрированного раствора и с получением нескольких концентрированных растворов различной концентрации (состава).В первом случае вывод концентрированного раствора из установки осуществляется из наиболее концентрированного...

Номер патента: 1180658

Опубликовано: 23.09.1985

Авторы: Бабеня, Горностаев, Ничиков, Попов, Савинкин, Яцкевич

МПК: F26B 3/06

Метки: пищевых, растительных, слое, сушки

...32возрастает до 0,8 - 1,0 кг/м с. Врезультате коэффициент теплопередачи калориферов увеличивается на 30 -503 и составляет 7 - 8 ккал/м.ч,С.За счет наличия металлических Ч-образных пластин 4, находящихся в контакте с горячей оребренной поверхностью паровых труб 3, увеличиваетсятакже поверхность теплообмена. Мелкие частицы продукта (крошка) при Обезвоживании просеиваются через 55 сетчатую поверхность движущихся конвейерных лент 2 и падают на Ч-образные пластины 4. В зависимости от вида высушиваемого сырья наибольший размер мелкихчастиц колеблется в пределах 510 мм. Благодаря регулируемому зазору у основания. Ч-образных пластин 4крошка проваливается через них нанижнюю ленту 2.Последовательно проходя черезленты 2, обезвоженная крошка...

Номер патента: 1084037

Опубликовано: 07.04.1984

Авторы: Барский, Бондаренко, Пастушенко, Савинкин, Таубман

МПК: B01D 9/00

Метки: водных, вымораживанием, концентрирования, растворов

...его с раствором с образованием кристаллов льда и концентрированного раствора, сепарацию кристаллов льда от раствора, промывку и плавление 55 льда, хладагент подают в газообразном состоянии, а контакт его с раствором осуществляют в режиме флотации,пературы эти кристаллы седиментационно опускаются в нижнюю часть раствара и могут быть выделены как самостоятельный продукт.Кривая АОЭ на фиг. 1 характеризует зависимость температуры замерзания воды в водосолевом растворев зависимости от концентрации солив растворе.Точка О (фиг. 1) определяетсянаивысшей температурой образования льда Тд в растворе исходной концентрации ба и при малых начальных соле- содержаниях близка к точке А, характеризующей температуру замерзания чистой воды Тд , равную...

Номер патента: 1063561

Опубликовано: 30.12.1983

Авторы: Арнаутова, Архангельский, Козело, Кузин, Савинкин, Цыпина

МПК: B23K 20/00

Метки: обрезки, сварки, холодной

...для холодной сваркии обрезки.Известно устройство для холоднойсварки полупроводниковых приборов 5с фланцем Г 1.Однако в этом устройстве не предусмотрена обрезка фланца до нужного размера.Наиболее близким к,предлагаемому Юпо технической сущности и достигаемому эффекту является устройство дляхолодной сварки и обрезки преимущественно тонкостенных герметизированных капсул, содержащее две плиты,матрицедержатель, пуаисонодержатель,сварочный пуансон, матрицу и обрез"ной пуансон, установленный с воэможностью перемещения по сварочномупуансону 2 3.20Недостатком данного устройстваявляется то, что обрезка фланца вертикально движущимся обрезным пуансоном приводит к возникновению заусениц, так как вначале происходитсмятие фланца, а затем...

Номер патента: 1031567

Опубликовано: 30.07.1983

Авторы: Арнаутова, Архангельский, Козело, Кузин, Савинкин, Цыпина

МПК: B21D 22/00

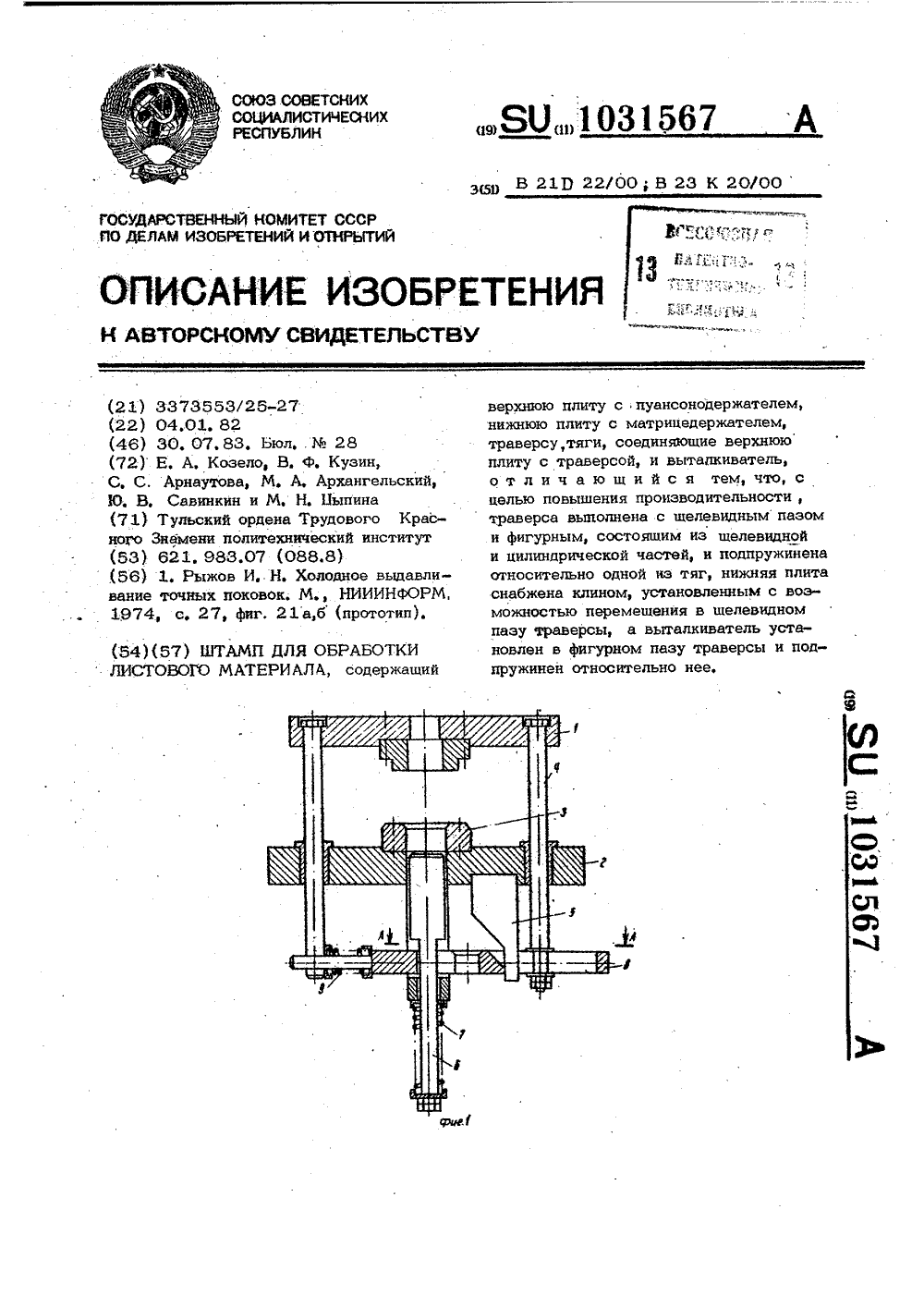

Метки: листового, штамп

...в верхнем положениеи. Поэтомуустановить в матрицу предварительноотформованные детали не представляется 20возможным. Для выхода выталкивателяиз полости матрицы требуется дополнительное время, что приводит к увеличению штучного времени на изготовлениеодной детали, а следовательно, уменьшает производительность процесса.Цель изобретения - повышение производительности процесса,Поставленная цель достигается тем,что в штампе, содержашем верхнюю плиту.с пуансоноцержателем, нижнюю плиту сматрицедержателем, траверсу, тяги, соединяющие верхнюю плиту с траверсой,и выталкиватель, траверса выполнена сщелевидным пазом и фигурным, состоя 35щим из щелевидной и цилиндрическойчастей, и подпружинена относительноодной из тяг, нижняя плита...

Номер патента: 1011539

Опубликовано: 15.04.1983

Авторы: Калишевич, Пастушенко, Савинкин, Таубман

МПК: B01D 3/00, C02F 1/12

Метки: гигроскопическая, опреснительная

...и газа-теплоносителя.Цель изобретения - упрощение установки и ее регулирования.Поставленная цель достигается тем,что в гигроскопической опреснитель-ной установке, содержащий нагревательисходной воды, выполненный в виде контактного аппарата, подключенного пораствору к испарителю, конденсатор,газодувку, нагреватель газа, расположенный по ходу газа между конденсатором и нагревателем воды, охладительгаза и насосы исходной воды, дистиллята и рассола, газодувк" установлена между испарителем и нагревателем 45исходной. воды и подключена к испарителю нагнетательнь 1 м патрубком, а конденсатор подключен к парогазовомупространству охладителя газа посредством трубопровода отвода газа.5 ЯНа чертеже представлена схема предлагаемой...

Номер патента: 1011353

Опубликовано: 15.04.1983

Авторы: Архангельский, Евдокимов, Кузин, Савинкин

МПК: B23K 20/00

Метки: сварки, холодной

...по данному способу.Технология способа состоит в следующем.Например, надо получить соединение (фиг. 1) корпуса капсулы 1 из более прочного металла с плоской крышкой60 2 из менее прочного металла. Во флан. це корпуса 1 перед сваркой выполняют бурт 3, например отбортовкой, таким образом, чтобы образовалась выемка под крышку 2. Затем пуансонами 4 и 5 65 производят сдавливание Фланцев корпуса и крышки с пластической деформацией до тех пор, пока не произойдет схватывание соединяемых поверхностей.При этом в процессе совместной пластической деформации происходит дополнительное растяжение во Фланце корпуса из более прочного металла (так как на бурт Фланца давит более легкодефорглируемый металл) и на нем образуются допоЛнительные ювенильные...

Номер патента: 929132

Опубликовано: 23.05.1982

Авторы: Мельцер, Новикова, Савинкин, Таубман

МПК: B01D 3/06, C02F 1/12

Метки: адиабатный, испаритель, многоступенчатый

...испаренияснабжены подключенными к переточным3 9293отверстиям трубами для ввода испаря-емой жидкости, соединенными попарнои выполненными с сооснцми встречнонаправленными соплами.На чертеже схематично представлена ступень адиабатного испарителя,разрез.Испаритель содержит корпус 1 скамерой 2 испарения, перегородки3 с отверстиями , конденсатор 5 Юсепарационное устройство 6, а такжетрубы 7 с соплами 8,Раствор через переточное отвер"стие 1 в перегородке 3 поступает всоединенные попарно трубы 7 и вытека" иет иэ них в камеру 2 испарения через соосные, встречно направлен"ные сопла 8, Далее происходит соударение струй, вытекающих из сопел с высокой скоростью. При этомструи дробятся на мелкие капли,что приводит к увеличению поверхности испарения и...

Номер патента: 904722

Опубликовано: 15.02.1982

Авторы: Горнев, Новикова, Пастушенко, Рехтман, Савинкин, Таубман

МПК: B01D 1/26

Метки: выпаривания, растворов

...последовательно каме- Орой сгорания и инжектором, при этоминжектор подключен всасывающим патрубком к газовому охладителю дистиллята, а нагнетательным - к подогревателю исходной воды. 25На чертеже представлена схема установки для выпаривания растворов.Установка состоит из нагревателя 1исходного раствора, многоступенчатого адиабатного испарителя,2 с конден- ЗОсатором 3, газового охладителя 4дистиллята , циркуляционной трубы 5,камеры сгорания 6 и инжектора 7.Рабочий процесс выпаривания растворов в установке протекает следующим образом.Исходный раствор после смещения срециркулирующим концентратом подается в нагреватель 1 исходного раствора,нагревается в нем и затем поступает 4 Ов адиабатный испаритель 2, где, испаряясь,...

Номер патента: 857002

Опубликовано: 23.08.1981

Авторы: Пастушенко, Савинкин, Таубман

МПК: C02F 1/12

Метки: гигроскопическая, опреснительная

...конденсаторгазодувку, насосы исходной воды дис;тиллята и рассола, снабжена нагревателем газа, расположенным по ходу гамежду конденсатором и нагревателемводы.Кроме того, в указанной установкнагреватель исходной воды выполненв виде контактного аппарата,На чертеже представлена схема гигроскопической опреснительной установки,Установка состоит из нагревателя1 исходной воды, нагревателя 2 газаконденсатора 3, охладителя 4, испарителя 5, воздуходувки б, газодувки 7,насоса 8 исходной воды, рассольногонасоса 9 и насоса 10 дистиллята.Рабочий процесс опреснения водыпротекает следующим образом.Исходная вода насосом 8 подаетсяв нагреватель 1 исходной воды, в котором вода нагревается при контактес газом, например до 120 С, и затем .подается в...

Номер патента: 854442

Опубликовано: 15.08.1981

Авторы: Борисенко, Игнатенко, Компаниец, Кривоносов, Попов, Савинкин, Шевченко

МПК: B03B 11/00

Метки: металлургических, сортировки, узел, шлаков

...и контргруза, который опирается на подпру:киненную опору.На чертеже изображен узел сортировки металлургических шпаков.Узел состоит из бункера 1 с наклонной решеткой 2. На стенке бун" кера шарниром 3 закреплен склиз 4, состоящий из накопителя 5 и контр- груза 6. Одним концом склиз фиксируется упором 7, другим опирается на подпружиненную опору 8. Под бункером установлен питатель 9. Весь узел смонтирован на шасси 10.Предлагаемый узел сортировки работает следующим ббразом.854442 проста, его можно изготовить в ма- стерских предприятия. Формула изобретения 10 20 25 каз 655 В Тираж, Подписное Патент", г. Ужгород,ектна 3Шлак разпружается на решетку 2 с определенными зазорами. Куски крупнее зазоров самотеком скатываются в накочитель 5 склиза...

Номер патента: 339422

Опубликовано: 01.01.1972

Авторы: Золотухин, Романов, Савинкин

МПК: B29B 7/80, B29C 47/58

Метки: библиотека

...узлов насосной станции приводит к остановке работы всех обслуживаемых ею смесителей.Цель изобретения - упрощение системы циркуляционной смазки,Поставленная цель достигается благодаря Коробка передач содержит помещенные в 10 корпус 1 входной 2, эксцентриковый 3 и вы.ходной 4 валы, соединенные между собой через червячную передачу 5 и ползун 6, который снабжен направляющими 7 для кулисы 8 экгцентрикового вала 3.15 Конец ползуна 6 оканчивается цапфой 9,помещенной в подпягник 10 корпуса 1 и шарнирно соединенной с плунжером 11 насоса циркуляционной смазки 12, установленного соосно с цапфой 9 на внешней части корпуса 1.20 Насос циркуляционной смазки 12 посредствоммаслопроводов 18 и 14 через обратные клапаны (на чертеже не,показаны)...

Номер патента: 210801

Опубликовано: 01.01.1968

Авторы: Бенцианов, Зельдин, Орлов, Петерсон, Проказов, Савинкин

МПК: B21D 22/02

Метки: автомат, гибки, заготовок, ленты

...И, в котором закреплен винт 14, связанный с клином 15,Механизм изменения хода пуансона 8 выполнен в виде ходового винта 1 б, имеюцего две резьбовые части с,разным шагом. Одной резьбовой частью винт 1 б связан с ножница ми 8, а другой - с упором 17, Винт зафиксирован относительно станины 1 подшипником18. На винт посажена рукоятка 19. Упор находится в пазу станины и посредством тяги20 жестко связан с клином 21,Для синхронизированной работы узловстанка рабочие полости всех пневмоцилиндрови холостые полости пневмоцилиндров прессаи механизма подачи соединены с золотником 7.При работе станка сжатый воздух из пневматической магистрали поступает в золотник7. При рабочем ходе воздух подается по шлангам в рабочие полости всех...
