Номер патента: 1113285

Опубликовано: 15.09.1984

Авторы: Аракельянц, Воробьев, Маметов, Фомин, Шахворостов

МПК: B60D 1/00

Метки: сочлененного, средства, сцепное, транспортного

...усилия наблюдается и приработе сочлененного транспортйогосредства на горизонтальной площадке.Цель изобретения " увеличение пронзводительности сочлененного транспортного средства путем увеличенияего тяговых усилий.Поставленная цель достигается тем, что в сцепном устройстве сочлененного транспортного средства, содержащем заднюю раму, соединенную с ведущей секцией, переднюю раму, шарнирно соединенную с ведомой секцией, коромысло, с одной стороны соединенное вертикальным шарниром,с передней рамой, а с другой - с задней рамой с возможностью поворота .относительно продольного шарнира, причем, ролики, размещенные между коромыслом и задней рамой, и гидро- цилиндры, для поворота секции одними концами шарнирно соединенные с передней рамой, а...

Номер патента: 1113259

Опубликовано: 15.09.1984

Авторы: Амелин, Воробьев, Вощечков, Гиндин, Калиновский, Любицкий

МПК: B28B 15/00

Метки: автомат-укладчик, вагонетки, кирпича, обжиговых, печей, полусухого, прессования, туннельных

...превышающим расстояние между осями валов 19. Перемещение основания 16 равно шагу между валами 19,Над роликами 15 расположен захват 26, имеющий возможность поворота на 90 О, вертикального перемещения от привода 27 и горизонтального перемещения вместе с кареткой 28, причем лапы 29 захвата 26 расположены над валами 19, Лапы 29 имеют возможность перемещаться под действием пружин 30 и 31 в пределах, опреде1113259 3ляемых поворачивающимся копиром 32, имеющим возможность поворота от системы рычагов 33.Устройство работает следующим образом. 5Изделия от пресса 34 поступают на опорные пластины 3 подъемного приемного столика 2, при этом боковые пластины 4 определяют накопление изделий. После прихода на подъемный 1 р приемный столик 2 первой группы...

Номер патента: 1113211

Опубликовано: 15.09.1984

Авторы: Воробьев, Дробязин, Пелых, Подзирей, Солдатенко

МПК: B22F 1/00

Метки: металлической, пудры, смешивания, транспортировки

...пудры в среде инертного газа, пудру предварительно охлаждают до температуры кипения инертного газа,а инертный газ используют в жидком состоянии.Подавление процесса пылеобразовация4 уменьшение заряда статического электричества достигается за счет того, что инертый газ находится в жидком состоянии.При этом за счет сил поверхностного натяжения устраняется пылеобразование, азначительное понижение температуры пудры увеличивает ее электропроводность иустраняет условия накопления электрического заряда,На чертеже представлена схема, реализующая процесс транспортировки и смешивания металлических пудр.Смешиваемые алюминиевая и магниевая пудра, находящиеся в приемных теплоизолированных емкостях 1, предварительноохлаждают посредством пропускания...

Номер патента: 1113200

Опубликовано: 15.09.1984

Авторы: Воробьев, Воронков, Дорошенко, Касяненко, Макаревич, Римская, Тельпиш

МПК: B22C 1/10

Метки: жидких, лигносульфонатов, отвердитель, технических

...отработанных электролитов ванн хромирования и пассивирования в качестве отвердителя лигносульфонатов обеспечивает преимущества, так как содержащиеся в них ионытрехвалентного железа, а также сернойи азотной кислот ускоряют процессотверждения лигносульфанатов, чтопозволяет уменьшить расход отвердителя, при этом отвердитель значительнодешевле товарного хромового ангидрида и не требует никакой дополнительной операции по подготовке к применению,Примерные составы формовочных и стержневых смесей с использованием в качестве отвердителя отработанных электролитов ванн хромирования и пассивирования следующие.П р и м е р 1. Состав вязкопластической смеси при следующем соотношении компонентов, мас.ч.:Песок кварцевый...

Номер патента: 1113168

Опубликовано: 15.09.1984

Авторы: Воробьев, Галушко, Машковский, Соколов, Шишковский

МПК: B03B 5/56

Метки: глинистых, дезинтегратор, промывки

...и достигаемому результатук предлагаемому является дезинтегратор, включающий установленный наопорные и приводные катки барабанс футеровкой и дезинтегрирующие лопасти на внутренней поверхности ба"рабана, загрузочное и разгрузочноеприспособления, привод, водоподводящую систему и дезинтегрирующийэлемент внутри барабана в вицепродольных ножей с лопатками 4),элементов.в разгрузочной части барабана.Цель изобретения - повышение эффективности дезинтеграции глинистыхматериалов и уменьшение износа внутренней футеровки за счет обеспечения равномерного заполнения барабана по всей длине и уменьшения проскальзывания материала относительно барабана.Поставленная цель достигаетсятем, что дезинтегратор для промывкиглинистых материалов,...

Номер патента: 1112463

Опубликовано: 07.09.1984

Автор: Воробьев

МПК: H02G 11/00

Метки: информации, испытаниях, неподвижного, объектов, передачи, подвижного, соединения, ударных, электрического

...тем,что в устройстве для электрического 55соединения подвижного и неподвижногообъектов, содержащем штепсельный разь",ем, части которого установлены на прямолинейной направляющей, расположенной вдоль трассы подвижного объекта, соединенного электрическим кабелем связи через открывной разъем с подвижной частью штепсельного разъема, ответная часть которого соединена дополнительным кабелем связи с неподвижным объектом, и узел торможения, узел торможения выполнен в виде сопряженной с прямолинейной направляющей дополнительной направляющей, расположенной по винтовой линии сцентром в месте закрепления дополнительного кабеля связи нанеподвижном объекте, концевой участок которой расположен выше уровня расположения прямолинейной...

Номер патента: 1111107

Опубликовано: 30.08.1984

Авторы: Богданов, Воробьев, Шварцман

МПК: G01N 33/36

Метки: волокна, сорта, хлопка, хлопка-сырца

...приведена функциональная схе.ма устройства.Устройство содержит измерительнуюкамеру 1, имеющую решетки 2, между которыми укладывают пробу 3 волокнистого ма 20 териала, средство 4 для создания давленияв измерительной камере 1, включающее установленный на ее входе сильфон 5, кинемати.чески соелнненный с электроприводом 6, управляемый клапан 7, установленный на выхо 25 де измерительной камеры 1, датчики давления 8 и температуры 9, размещенные в измерительной камере 1, блоки управления 10,измерения времени 11 и индикации 12,Блок 10 управления содержит 1 К-трипгеры13 и 14, формирователи 15 и 16 электрических импульсов, резисторы 17 и 18 и кнопку 19 "Пуск".Блок 11 измерения времени содержит гене.35ратор 20 и последовательно...

Номер патента: 1111066

Опубликовано: 30.08.1984

Авторы: Воробьев, Гнатюк, Гринев, Лазарев, Неретин, Таисов, Хазанов

МПК: G01N 3/48

Метки: прочности, строительных

...штангой,один конец которой взаимодействующийса взводно-спусковым механизмом, шар.нирно закреплен на корпусе, а к другому концу прикреплен боек, и измерительным элементом, выполненным ввиде бесконтактного гальваномагнитно 45го датчика, чувствигельный элементкоторого закреплен на корпусе, аякорь - на штанге, причем величинывеса бб и 6 ц бойка и штанги соответственно связаны соотношением 066 зУстройство для определения прочности строительных материалов соФдержит корпус 1, размещенный в немударный механизм, включающий штангу2, один конец которой закреплен накорпусе с помощью шарнира 3, а кдругому концу прикреплен боек 4 сосферическим наконечником, пружину 5,взаимодействующую с бойком 4, взводно-спусковой механизм, закрепленныйна корпусе...

Номер патента: 1111041

Опубликовано: 30.08.1984

Авторы: Воробьев, Демин, Соколовский, Ульянов

МПК: G01L 9/16

Метки: давления, датчик, магнитоупругий

...6 будет различным в преобразователях и пото" му полной компенсации добиться нельзя.Нелинейность, обуславливаемая напряжением Й тем больше, чем больше его величина. Поэтому снижение этого напряжения является средством уменьшения нелинейности,Цель изобретения - уменьшение нелинейности и повышение чувствитель-, ности датчика за счет устранения осевой деформации чувствительного элемента.Поставленная цель достигается тем, что в датчике, содержащем два преобразователя с питающей и двумя измерительными обмотками, каждый из которых выполнен в виде чувствительного элемента из магнитострикционного материала с защитной оболочкой из немагнитного материала, при этом питающая и измерительная обмотки охватывают защитные оболочки, а измерительные...

Номер патента: 1110975

Опубликовано: 30.08.1984

Авторы: Васильев, Воробьев, Евенко, Фокин

МПК: F16J 1/08

Метки: поршень

...что в поршне цилиндро-поршневой группы, преимущественно дизельного двигателя внутренного сгорания, кинематически сочлененном с шатуном при помощи поршневого паль ца и содержащем головку и юбку, причем в головке, выше оси поршневого пальца, установлены компрессионные кольца и по меньшей мере одно маслосъемное кольцо, размещенное в канавке с образованием аккумулирующей полости, связанной с картером 35 при помощи маслоотводящих каналов, расположенных на диаметрально противоположных сторонах юбки поршня в плоскости оси поршневого пальца, суммарные площади поперечных сечений аккумулирующей по б лости Г и прорезей 5 выполнены в соответствии с соотношением Г = (0,10,4) Рц(Рц - Р) 5 = (1,54,0) Р(Р; Л) где Рц - диаметр цилиндра;Рл - диаметр...

Номер патента: 1110898

Опубликовано: 30.08.1984

Авторы: Афанасьев, Воробьев, Залогин, Потапов

МПК: E21B 47/09

Метки: забоя, изучения, кабеле, скважин

...Цель изобретения - повышение надежности работ при изучении скважинсо слоем шлама на забое.Поставленная цель достигается тем,что устройсто на кабеле для изучениязабоя скважин, включающее корпус сгерметичной и негерметнчной камерамн,взрывной механизм и рабочий органв виде печати или керноотборника сцентральным каналом, снабжено установленными последовательно сменнымштуцером, перегородкой, отделяющейгерметичную камеру от негерметичной,и дополнительными каналами в рабочеморгане, через которые негерметичнаякамера сообщается с полостью скважины над забоем, причем каналы направлены к центральной части перегородки,На фиг. 1 изображено предлагаемоеустройство, общий вид; на фиг. 2 -вариант рабочего органа для полученияотпечатка или отбора породы с...

Номер патента: 1110828

Опубликовано: 30.08.1984

Авторы: Бибер, Воробьев, Демехина, Назаров, Рудько, Тюрин

МПК: D01D 13/00

Метки: аппарат, непрерывной, нитей, паровой, химических

...которых имеет пароотводящую перфорированную втулку 6, расположенную по оси камеры, и патрубок 7 для отвода отработанного пара.Каждая расширительная камера 5 дополнительно снабжена пароотводящими перфорированными цилиндрами 8 и 9 установленными коаксиально пароотводящей перфорированной втулке 6 с зазором один относительно другого и ко втулке 6. Втулка б имеет отверстие 10, а перфорированные цилиндры 8 и 9 - отверстия 11 и 12.Расширительные камеры 5 имеют конусообразные вкладьппи 3 с отверстиями 14 для прохода нити, Конусообразные вкладыши 13 выполнены иэ пластмассы и смонтированы вершинами навстречу направлению потока пара, Перфорированный цилиндр 8 имеет расширительные эоны 15-17. На входе и выходе из аппарата имеются отверстия для нити...

Номер патента: 1110469

Опубликовано: 30.08.1984

Автор: Воробьев

МПК: B01D 21/00

Метки: отстойник, радиальный

...21, и поршень 22. Шток 20 имеет воэможность вертикального перемещения относительно неподвижной втулки 23, закрепленной на перемычке 24. Перегородки 13, кроме верхней имеют отверстия 25 и снабжены плоскими кольцами 26 с отверстиями 27 и обечайками 28, прикрепленными к кольцам 26 с зазором к стенкам корпуса, кроме нижнего конуса. Диаметр нижне1110469 45 50 55 го конуса с плоским кольцом 26 равенвнутреннему диаметру корпуса, в отверстие 27 нижнего илоского кольца 26расположено строго по вертикали поддругими отверстиями 27 выше расположенных колец 26. Отверстия 25 служатдля выхода легких фракций из камер14 очистки к верхней наклонной перегородке и далее через отверстие 29к патрубку 7, служащему для отвода Олегких фракций....

Номер патента: 1109672

Опубликовано: 23.08.1984

Авторы: Воробьев, Сидоров

МПК: G01R 29/02

Метки: измеряемой, крутизны, функции

...соединены с соответствующими входами цифроаналогового преобразователя и с первой выходнойклеммой устройства, установочные входы сдвигового регистра и реверсивных1счетчиков соединенены с входнойлеммой "Установка в 0" устройства,а выходы разрядов второго реверсивного счетчика - с второй выходнойклеммой устройства.На фиг. 1 приведена структурнаясхема устройства на фиг. 2-4 - диаграммы напряжений в различных .точках схемы, поясняющие работу устройства,Устройство содержит (фиг. 1) реверсивные счетчики 1 и 2, сдвиговыйрегистр 3, компаратор 4, импульсныйгенератор 5, цифроаналоговый преобразователь (ЦАП) 6, выходом соединенный с первым входом компаратора4, выход последнего соединен с первым входом элемента И-НЕ 7, с входом сдвигового...

Номер патента: 1108449

Опубликовано: 15.08.1984

Авторы: Воробьев, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...позволяет формировать остаток необходимой величины по адресумикрокоманды в блоке памяти устройства.Введение шифратора преобразования ода модуля и обусловленных им связей позволяет преобразовывать двоич ный эквивалент О -ричного кода операционной части микрокоманды в двоичный код.Использование сумматора и соответствующих иму связей из преобразованного кода операционной части микро- команды и соответствующего кода остатка дает-возможность получить код микрооперации путем их суммирования,Введение группы элементов И и обусловленных ими связей позволяет синхронизировать выдачу микроопераций.На Фиг.1 приведена функциональная 20 схема устройства; на Фиг.2 - схема сумматора, на фиг. 3 и .4 " примеры выполнения шифраторов...

Номер патента: 1108186

Опубликовано: 15.08.1984

Авторы: Воробьев, Никитин, Полшков, Сафонов, Шумилов, Эдельман

МПК: E21B 4/00

Метки: двигателя, забойного, опора, осевая

...открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к буровой технике, а именно к осевым опорам забойных двигателей.Известна осевая опора забойных двигателей, содержащая вал, корпус и опорные элементы, гребенчато установленные и жестко закрепленные на валу и в корпусе 1),Известна осевая опора скольжения забойного двигателя, содержащая основные опорные диски, жестко звврепленные на валу жение) происходит лишь в одной контактной паре. Скорость этого перемещения определяется частотой вращения вала, Остальные контактные пары либо не работают во все время службы опоры, либо включаются в работу после существенного износа работавшей пары, когда момент трения в ней...

Номер патента: 1107908

Опубликовано: 15.08.1984

Авторы: Вайдман, Воробьев, Збарский

МПК: B08B 3/04

Метки: мойки

...36, взаимодействующий с крышкой 9, а на вентиляционном канале 32 - двухпозиционный путевой переключатель 37, взаимодействующий с траверсой 8. Электросхема управления процессом очистки содержит, кроме двухпозиционных переключателей 36 и 37, промежуточное.реле 38, катушка которого соединена с нормально закрытым контактом переключателя 36, а нормально открьггые контакты реле 38 входят в цепь управления 39 вентиляцией, промежуточное реле 40, катушка которого соединена с нормально закрытым контактом переключателя 37, а нормально открытый контакт входит в цепь управления 41 электродвигателями насоса струйного обмыва, промежуточное реле 42, катушка которого соединена с нормально открытым контактом переключателя 37, а нормально...

Номер патента: 1107192

Опубликовано: 07.08.1984

Авторы: Воробьев, Дробязин, Солдатенко

МПК: H01J 37/285

Метки: ионном, исследования, микроскопе, полевом, сплавов

...уменьшение десорбируемого потока, а следовательно, и яркости изображения, Этот эффект особенносущественен для легкоокисляющихсяматериалов, например, сплавов на основе алюминия, поверхность которыхсодержит трудноудалимую окисную пленку. Наличие окисных пленок, имеющихпрочное сцепление с материалом острия,ухудшает качество изображения и непозволяет выявить мелкодисперсные литийсодержащие фазы, в которых литийнаходится в химически связанном состоянии. Важным является также появ-,. ление усталости исследуемого острияпод действием периодически повторяющейся механической нагрузки, обусловленной импульсным полем,По указанным причинам известныйспособ оказывается непригодным дляисследования нетугоплавких материалов,например сплавов на основе...

Номер патента: 1107018

Опубликовано: 07.08.1984

Автор: Воробьев

МПК: G01L 3/00

Метки: крутящего, момента, электродвигателя

...усилителя.На Фиг. 1 приведена блок-схемаустройства; на Фиг.2 - схема блока 55моделирования ЭДС ротора,Устройство для измерения крутящего момента электродвигателя содержит датчики напряжения и тока ротора ,непоказаны), выходные шины 1 и 2 которыхподключены к блоку 3 моделированияЭДС ротора, блок 4 умножения, Формирователь 5 времени шага ротора, ключ6, интегратор 7, шину 8 управления,блок 9 памяти, дифференциальный усилитель 10, выход 11 которого является выходом устройства,Блок 3 моделирования ЭДС роторасодержит инверт,.рующий усилитель 12,сопротивление 13 обратной связи, равное активному сопротивлению Р обмотки ротора, и суммирующий усилитель 14,Выходы блока 3 моделирования ЭДСротора подключены к соответствующимвходам блока 4...

Номер патента: 1106774

Опубликовано: 07.08.1984

Авторы: Архипов, Воробьев, Иоффе, Непомнящий

МПК: B65H 23/16

Метки: подачи, рулонного

...в работе. 30Цель достигается тем, что в устройстве для подачи рулонного материала, содержащем натяжной барабан, смонтированный на сферическом подшипнике, размешенном симметрично относительно торцов барабана, прижимной ролик, контактирующий с на- З 5 ружной поверхностью барабана, и правильный ролик, соединенный с прижимным роликом посредством тяги, натяжной барабан имеет по меньшей мере один опорный ролик, контактирующий с внутренней поверх ностью барабана и соединенный с прижимным роликом винтовых стяжек, а правильный ролик фиксирован в осевом направлении, при этом прижимной и опорный ролики установлены на натяжном барабане в зоне между входной и выходной ветвями ма териала. Устройство представляет собой натяжной барабан 1,...

Номер патента: 1106591

Опубликовано: 07.08.1984

Авторы: Волков, Воробьев, Кузовлев, Мальцев, Мамкин, Третьяков

МПК: B23B 27/16

Метки: отрезная, пластина

...поверхностью 5 углы 90 . Такимспособом образованы вспомогательный угол в плане 2 У и вспомогательный задний угол 2 с для главнойрежущей кромки 2, которые вдвоебольше этих углов при резании.Пластина 1 устанавливается в державке 13 на переднем ее конце, выполненном в виде Ч -образного выступа 14, угол которого равен углуЧ-образного паза пластины, причембиссекторная плоскость 2-гранногоугла Ч -образного выступа наклонена к основной плоскости резца наугол 90- с , а ребро Ч -образного выступа развернуто относительнобоковой опорной плоскости резцана угол У,При установке пластины Ч -образным пазом на Ч -образный выступдержавки происходит перераспределение углов на пластине.Вспомогательный задний угол 2 Вна вспомогательной режущей кромке 10...

Номер патента: 1105654

Опубликовано: 30.07.1984

Авторы: Воробьев, Докукин, Мысин, Хомылов

МПК: E21D 11/36

Метки: крепь, сопряжения

...крепь сопряжения очистного забоя с откаточным штреком, общий вид, на Фиг.2 - поперечное сечение крепи сопряжения спереди; на Фиг,З - крепь сопряжения, вид сверху, на фиг.4 - разрез А-А на Фиг,З; на фиг.5 - разрез Б-Б на Фиг,4.Крепь сопряжения состоит из секций, содержащих основания 1, боковые щиты 2, которые через паэ взаимодействуют с полуарками 3 крепи, соединенными между собой поверху шарниром 4. Полуарки распираются в. бока откаточного штрека 5 с помощью гидравлических стоек 6, В крепи сопряжения имеется люк 7 для выпуска угля из очистного забоя и люк 8 для прохода людей из крепи сопряжения в лавинную механизированную крень 9. Для транспортировки угля, поступающего через люк в крепь сопряжения, на основании крепи закреплен...

Номер патента: 1105404

Опубликовано: 30.07.1984

Авторы: Брауман, Воробьев, Наместников, Слупицкий, Титов, Хадорик

МПК: B65G 19/00

Метки: конвейер, погрузочной, скребковый

...рабочие поверхности башмаков вы полцены плоским и, а оси ш ар пиров проушин расположены параллельно бортам желоба.2. Конвейер по п. 1, отличающийся тем, что механизм поворота каждого башмака выполнен в виде эксцентрика, снабженного стопором, причем проушина башмака имеет охватывающий эксцентрик наз, а борта а желоба снабжены кронштейнами с отверстиями, в которых установлены эксцентрики.,( О 1) (1( Г(. Р 11,. / ,Вейер;1 и н.ь;:;И МЕЕ Г МС С ГО;1(1)ьх )а, 1)1(.ЦЕ.Ь Л)Р, , НБос ги ра 6, (")":).ренн НИИПИ Государствен по делам изобрете 35, Москва, Ж - 35. ПГ 1 П Патент, г. 13 Филиа.маков. Это обеспечивается установкой осей 5 шарниров параллельно.По мере износа торцов 11 и 12 скребков и рабочих поверхностей 13 и 14 башмаков 9 фиксацию цепи 3...

Номер патента: 1105234

Опубликовано: 30.07.1984

Авторы: Бредихин, Воробьев, Начатой

МПК: B03C 1/30

Метки: магнитный, сепаратор

...падают иа транспортное устройство 9, При прохождении материала через магнитные блоки второго участка происходит отделение более слабомагнитных частиц, которые удаляются транспортным устройством 8, иемагнитная фракция уДаляетсй транспортньм устройством 10. ВЯИИПИ Заказ 5419/6 Тнраа 535 Подписное филиал ППП "Патеитф, г. Ужгород,ул.Проектвая, 4 1 1105Изобретение относи"гся к магнитнойсепарации полезных ископаемых и можетбыть использовано в горноруднойпромышленности.Известен магнитный сепаратор,включающий вращающийся барабан, установленный наклонно, магнитную систему, установленную с внешней стороны барабана, загрузочное и разгрузочные приспособления Я .10Наиболее близким к изобретениюпо технической сущности и достигаемому эффекту является...

Номер патента: 919418

Опубликовано: 23.07.1984

Авторы: Воробьев, Кезин, Скворцов, Чернилевский

МПК: F01D 25/24

Метки: газотурбинного, двигателя, опора, подшипника

...болты крепления фланцев к корпусу при растяжении ребратакже воспринимают изгибающие нагрузки, что снижает надежность работы.Целью изобретения является повышение надежности работы.40Указанная цель достигается тем,что каждый посадочный поясок имеетбурт, корпус - ответную расточку,а фланцы каждого ребра имеют форму/сегментов и расположены на верхнем 45торце бурта в плоскостях, перпендикулярных оси корпусов, причем буртконтактирует с фланцами корпусовв зонах, ограниченных плоскостями,прохОдящими через торцы фланцев 50ребер, а посадочный поясок имеетпродольный размер; меньший расстояния между наружными поверхностямифланцев ребер,На фиг. 1 показан продольный раэред опоры; на фиг. 2 - частичный разрез ребра в аксонометрии; на фиг. 3 -...

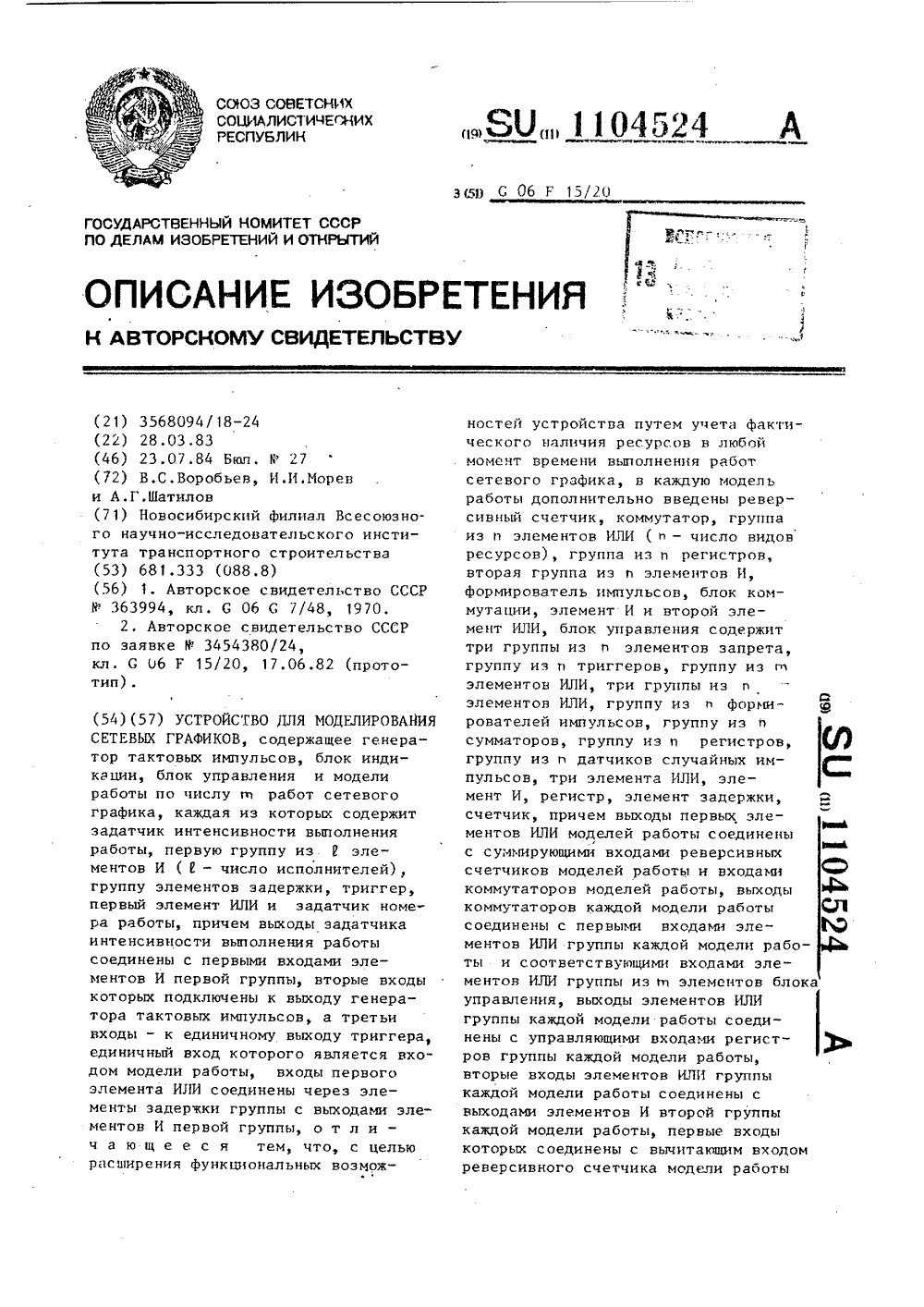

Номер патента: 1104524

Опубликовано: 23.07.1984

Авторы: Воробьев, Морев, Шатилов

МПК: G06F 15/173

Метки: графиков, моделирования, сетевых

...управления, через элемент задержки блока управления - с вторымвходом тактовых импульсов регистра35 50 блока управления и информационнымвходом счетчика блока управления,управляющий вход которого подключен к выходу второго элемента ИЛИблока управления, входы которого 5соединены с .выходами вторых элементов ИЛИ всех моделей работы, выход счетчика блока управления соединен с входом третьего элемента ИЛИблока управления, остальные входы 1 Окоторого подключены к выходам задатчиков номера работы всех моделейработы, выход третьего элемента ИЛИблока управления соединен с входомблока индикации, информационные входы 1задатчиков интенсивности работы, реверсивных счетчиков, регистров группи задатчиков номера работы всех моделей работ и...

Номер патента: 1104182

Опубликовано: 23.07.1984

Авторы: Бельский, Воробьев, Гришанов, Гутовский, Дудецкая, Коган, Кучер, Мельников, Орлов, Павловская, Понкратин, Суходрев, Штерензон

МПК: C22C 38/28

Метки: сталь, штамповая

...эксперименты, суммарное содержание СЧ ++Мо) в пределах 3,5-4,97, являетсяоптимальным с точки зрения сочетаниявысокой теплостойкости и прочности.При содержании вольфрама менее 2,77происходит снижение теплостойкостистали.Умецьшецис содержания никеля вызвано необходимостью обеспечения высокой теплостойкости стали при снижении содержания вольфрама. Однако если никеля содержится менее чем 0,47,1происходит снккецие технологическойпластичности,Предлагаемые пределы содержания в стали алюминия связаны с необходимостью повысить теплостойкость диффузионных слоев при азотировании, но1 04182 Таблица,1 Содержание компонентов, мас.% Плавка ша СЯМпСг М И Мо 1 Ч Л 1 Т 11 10,36 090 0,15 2,46 0,94 0,40 2,20 Оэ 60 2 ь 70 080 ОГУЗО 020 Оф,08 0,38 0,80...

Номер патента: 1103095

Опубликовано: 15.07.1984

Авторы: Воробьев, Конькова, Лебедев, Матюшин

МПК: G01K 17/06

Метки: жидкофазных, калориметр, кондуктивный, сред

...зазоров между всеми этими элементами,095каиз металла с теплопроводностью меньшей, чем у материала блока, а термочувствительные элементы размещены в кольцевых Проточках, выполненных во втулке и в массивном калориметрическом блоке и расположенных вдоль образующей реакционной ячейки, внутри которой установлена мешалка. На фиг.1 изображена схема предлагаемого калориметра, на фиг.2. - тоже, сечение по плоскости термочувствительных элементов (детали ячейКине показаны),Калориметр (фиг.1) содержит ячейку 1, снабженную быстроходной лопастной мешалкой 2. В ячейке установленаампула 3 с образцом и калибровочныйнагреватель 4. Между ячейкой 1 и массивным калориметрическим блоком 5 установлена втулка 6, выполненная изметалла с меньшей...

Номер патента: 1103052

Опубликовано: 15.07.1984

Авторы: Воробьев, Травников

МПК: F24J 2/06

Метки: зеркала, плоского, фацет, юстировки

...схема построе- .ния точки наблюдения при произвольюэм расположении тест-объекта и юстируемого плоского зеркала 1 на фиг, 2схема юстировки при параллельном рас 6 Оположении тест-объекта и зеркала.Способ юстировки Фацет 1 (Фиг. 1)плоского зеркала 2 осуществляют путемнаблюдения изображения многоэлемент ного тест-объекта 3, полученного врезультате его отражения Фацетами 1(Фиг, 2) юстируемого зеркала 2, иразворота фацет 1 до получения неискаженного изображения тест-объекта 3,Форму элементов 4 тест-объекта 3 выбирают подобной форме фацет 1 и дополнительным разворотом последнихизображения элементов 4 тест-объекта 3 совмещают с контурами соответствующих фацет 1,Для повышения разрешающей способности наблюдателя может быть использована...

Номер патента: 1102789

Опубликовано: 15.07.1984

Авторы: Атрачев, Воробьев, Гиндин, Громов, Добашина, Ермолаев, Иванов, Коншин, Орлов

МПК: C04B 33/00

Метки: керамических, смесь, стеновых, сырьевая

...процессе нагрева изделий синергитически действует на хло- .риды алюминия и железа, которые уле Отучиваются при удалении влаги из изделий. "Мягкое" удаление летучих продуктов йз изделий в процессе их нагрева состоит в том, что вначале по достижении 180 С начинает улетучиваться0хлорид алюминия, обеспечивая путь квыходу из объема изделий следующемукомпоненту смеси - хлориду железа,который начинает улетучиваться приг о315-,320 С (железо в хлориде - 3-валентное). Если не вводить в предлагаемую сырьевую смесь хлорид алюминия,. то при 315-320 С, когда полетит хлоорид железа, в материале изделий появится система микротрещин, что приводит к снижению физико-механическихсвойств кирпича, в частности прочности, однородности материала изделийи...
