Воробьев

Номер патента: 932274

Опубликовано: 30.05.1982

Авторы: Вайншток, Воробьев, Лернер

МПК: G01H 5/00

Метки: времени, распространения, ультразвука

...1, генератор 2 зондирующих импульсов, преобразователь 3 излучающий и приемный преобразователь 4,усилитель 5 и триггер 6, второй вход которого соединен со вторым выходом синхронизатора 1, последовательно соединенные генератор 7 опорной частоты, селектор 8 и сцетчик 9, последовательно соединенные приемно-излучающий преобразователь 10, подключенный к выходу генератора 2 зондирующих импульсов, схему 11 со падения, второй вход которой соединен с третьим выходом синхрониза" тора 1, генератор 12 эталонного напряжения, схему 13 сравнения, второй вход которои соединен с выходом схемы 11 совпадения, Формирователь 14 корректирующего напряжения, второй вход которого соединен. с выходом приемного преобразователя 4, ограницитель 15 амплитуды,...

Номер патента: 932082

Опубликовано: 30.05.1982

Авторы: Воробьев, Корзинкин, Мытарев

МПК: F16L 49/00

Метки: вакуумно-плотное, соединение, трубопроводов

...кольцевой проточкой-ограничителем 5, уплотнительного элемента упругого кольца) 6, хомутика 7, дополнительного фланца 8 с кольцевым буоти932082 Формула изобретения 3ком 9 и ограничительным упором 10, Фланцы соединены стягивающими элементами 11.Получение вакуумно-плотного соединения осуществляется следующим образом.На кварцевый реактор-трубу 1 с небольшим натягом одевается упругое кольцо 6, которое повторяет профиль уплотняемого диаметра реактора. На О кольцо 6 одевается хомутик 7, усилие сжатия которого определяется беззазорным повторением профиля кольца 6, Реактор 1 в сборе с упругим кольцом 6 и хомутиком 7 вставляется до упора 15 кольца 6 в кольцевой буртик 4 фланца 3 вакуумного трубопровода 2. Затем дополнительный фланец 8...

Номер патента: 931604

Опубликовано: 30.05.1982

Авторы: Воробьев, Годзданкер

МПК: B65G 39/04

Метки: приводного, рольганга, узел

...органа 3.Соседние ролики рольганга могутбыть повернуты относительно другдруга на 90 овокруг своей оси (фиг.5и.6) .Узел работает следующим образом.От звездочек 7 вращение передается корпусу 1, а от звездочек 9шнеку 8. Корпус и шнек вращаются стакими скоростями, чтобы обеспечился свободный проход захватов 5 в про-З 0межутках между витками шнековой навивки. Вместе с корпусом 1 вращаетсян размещенный на нем бесконечныйтяговый орган 3 с захватами 5. В ре.зультате тяговый орган и захваты 35вдоль оси корпуса не перемещаются.Груз, находящийся на поверхностикорпуса, движется только вдоль продольной оси рольганга и не смещаетсяв поперечном направлении. 40При необходимости сбросить груз срольганга отключают от привода звездочки 7 или звездочки 9....

Номер патента: 931602

Опубликовано: 30.05.1982

Авторы: Воробьев, Годзданкер

МПК: B65G 13/00

Метки: рольганг-разделитель

...необходиного крепления огражденийна фиг. 4 - цепная передача при установке на ней захватов; на фиг. 5 - разрезЬ - Б на фиг. 4; на фиг, 6 - вид В нафиг. 4,Рольганг содержит раму 1, на которойсмонтированы винтовые ролики 2, вращаемые приводом 3, например, через цепныепередачи 4. Рольганг имеет разделительныепластины 5 и упоры 6. Цепные передачизакрыты ограждениями 7, которые своимнижним концом жестко прикреплены к раме 1. Ограждения выполнены из листовогометалла и представляют собой в поперечном сечении пластинчатые пружины, которые могут быть снабжена одним или несколь.кими ребрами 8 жесткости для предотвращения чрезмерного прогиба ограждений подгрузом,Со стороны, обращенной к роликам, ограждения снабжены пальцами 9.На торцах роликов 2...

Номер патента: 931545

Опубликовано: 30.05.1982

Авторы: Воробьев, Голенков, Семенов, Шнейсер

МПК: B60T 17/22

Метки: несинхронности, прицепа, торможения, тягача

...преобразующим замедление объектав электрическое напряжение. Это напряжение усиливается усилителем 3 ипоступает на пороговое устройство 5, на выходе которого появляется скачокнапряжения, как только напряжение превысит заданный порог срабатыванияСкачок напряжения преобразуется формирователем 7 в короткий импульс, необходимый для управления электронным секундомером 11.Начало Торможения прицепа определяется по сигналу тензометрического датчика 2 давления, преобра, зующего давление рабочего агента в тормозной магистрали прицепа в . электрическое напряжение. Усиленное усилителем 4 напряжение поступает на пороговое устройство 6, порог срабатывания которого выбирается в зависимости от давления, необходимого для срабатывания тормозов...

Номер патента: 930547

Опубликовано: 23.05.1982

Авторы: Бирюков, Воробьев, Лившиц, Неймарк, Раевский

МПК: H02P 5/00

Метки: вращения, переменного, систем, тахогенератором, частоты, электропривода

...8 соединен со вторым входом первого узла сравнения 9, первый вход которого соединен с элементом задания частоты вращения 10. Выход цифроаналогового преобразователя 9 подключен к усилителю 11 с пропорционально-интегральной характеристикой, выходом соединенного с силовым преобразователем 12, который содержит элементы стабилизации и ограничения тока. К силовому преобразователю 12 подключен двигатель 13,Сущность данного способа заключается в следующем:Определяются моменты перехода через "нуль" напряжения задающей обмотки тахогенератора ОЗ, В каждый момент прохождения через "ноль" иэ" меряют значение напряжения измерительной обмотки тахогенератора Оцз и запоминаютего для использования , в качестве модуля сигнала обратной связи по частоте...

Номер патента: 930488

Опубликовано: 23.05.1982

Авторы: Воробьев, Кипстс

МПК: H02H 7/12

Метки: ввода, электропитания

...выходные клеммы ности за счет ограничения амплитуды тэ и 4 для подключения нагрузки, дрос- ка в резистивнсь.тиристорной цепи, как в сель 5 и конденсатор 6 сглаживающего % пусковых, так и в аварийных режимах фильтра, элемент 7 токовой защиты, по- работы.роговый элемент 8, подсоединенный своими входами к выводам дросселя 5, и выходом - с управляющим электродом тирис- ф о р м у л а и з о б р е т е н и я тора 9, соединенного последовательно к 10первому резистору 10, и второй резистор11. Источники информации,принятые во вНМмежие при экспертизе 1. Авторское свидетельство СССР% 691945, кл. Н 01 Н 85/30, 1977. 2. Авторское свидетельство СССР по заявке % 2949346, кл, Н 02 Н 7 Л 1980.И рабочем режиме ток, нагрузки протекает через дроссель 5 и...

Номер патента: 930320

Опубликовано: 23.05.1982

Авторы: Воробьев, Морев

МПК: G06N 7/08

Метки: массового, моделирования, обслуживания, системах, фазы

...каналов обслуживания, вход 5рсинхронизации устройства, выходы26 устройства.Устройство работает следующим об разом.1 одель исследуемой СИО набирается путем коммутации выходов Уо,У,УФ и Входов Хоф ,у и 45Х Х нескольких блоков в соответствии с топологией системы.Переключателями 22-24 задаетсярежим работы. При решении задачи а,переключателем 22 задается, напри 50мер, размер партии деталей, переключателем 23 задается планируемоевремя, переключатель 24 устанавливается в положение, соответствующеемаксимальному числу каналов обслуживания. При решении задачи б, пере 55ключатель 22 устанавливается в положение, соответствующее максимальному показателю счетчика 20, переключателем 23 задается планируемое время, переключателем 24 - число...

Номер патента: 930296

Опубликовано: 23.05.1982

Авторы: Брунс, Воробьев

МПК: G05F 1/56

Метки: постоянного, резервированное, стабилизации

...элемента (усилительные элементы 5, 6, резистор 7) основного стабилизатора 1. Таким образом, ток, протекающийсчерез датчик 3 тока (потребляемый от источника входного напряжения) стабилизируется при изменениях тока нагрузки и величина этого тока равна сумме максимального значения тока нагрузки и начального тока регулирующего элемента (усилительные элементы 5, 6, резистор 7) основного стабилизатора 1. Через регулирующий элемент (усилительные элементы 5, 6, резистор 7) резервного стабилизатора 2 протекает только начальный ток, Резер. вный стабилизатор 2 работает в облегченном режиме. Следовательно ток, потребляемый от источника питания незначительно превышает максимальное значение тока нагрузки так как потЪребление тока схемой и начальные...

Номер патента: 930218

Опубликовано: 23.05.1982

Авторы: Бакунин, Воробьев, Иванова

МПК: G04F 10/04

Метки: временного, интервала

...И соединен с первым входом первого дополнительного элемента ИЛИ, второй вход котоРо" го соединен с выходом второго элемента И, третий вход - с выходом третьего дополнительного элемента И, а выход - с входом первого дополнительного счетчика, выход второго дополнительного элемента И соединен с первым входом второго дополнительного элемента ИЛИ, второй вход которого соединен с выходом четвертогодополнительного элемента И, третий входс входом второго элемента И, а вы ход - с входом второго дополнительного счетчика.На фиг.1 показана функциональная схема устройства; на фиг.2 - эпюры напряжений.Устройство содержит генератор 1 импульсов тактовой частоты, элементы И 2-7, триггеры 8-12, элементы ИЛИ 13-16, счетчики 17"19, пороговый...

Номер патента: 930043

Опубликовано: 23.05.1982

Авторы: Воробьев, Козлов

МПК: G01M 13/04

Метки: момента, подшипников, трения

...И 7 и с входом отметчика 10 времени. Привод выполнен в виде электро. двигателя, ротором которого служит маховик, например в виде многополюсного постоянного магнита 1, а статор 11 соединен с выходом ключевой схемы 6. 0Устройство работает следующим образом.Перед началом измерений триггер 4 находится в состоянии "0", Сигнал с генератора 5 стабилизированной час 1 , тоты через открытую ключевую схему 6 поступает на статор 11. При взаимодействии магнитного поля статора 11 и магнитного поля маховика 1, выполненного в виде многополюсного щ постоянного магнита, возникает вращающий момент, приводящий во вращение подшипник 2 с маховиком 1.При поступлении сигнала от блока 3 запуска на вход триггера 4 происхо дит опрокидывание триггера 4 и...

Номер патента: 929871

Опубликовано: 23.05.1982

Авторы: Анисимов, Брауман, Воробьев, Мицык, Николаенко, Рубан

МПК: E21F 13/00

Метки: погрузочная

...одну систему передаточного конвейера, гусеничные тележки, связанные с корпусом одной общей осью, гидродомкраты подъема и опускания разгрузочного конвейера, размещенные между рамой гусеничной тележки и разгрузочным конвейером, и заборной частью, корпус гидродомкрата подъема и опускания разгрузочного конвейера закреплен на раме гусеничной тележки, а его шток связан с разгрузочным конвейером 20 посредством шарнирно установленного рычага.На чертеже схематически изображенапогрузочная машина, с поднятым конвейером, вид сбоку;92987 Формула изобретения Погрузочная машина содержит заборную часть 1, шарнирно связанную с разгрузочным конвейером 2, гидродомкраты, корпуса 3 которых жестко закреплены на раме ходовой части 4, а штоки 5 шарнирно...

Номер патента: 929837

Опубликовано: 23.05.1982

Авторы: Воробьев, Поляков, Ярошинский

МПК: E21C 33/00

Метки: комбайна, монтажа, очистного

...опоры 4 и 5 и подвижный опорный стол б, соединяющий штоки 5двух гидроцилиндров 7, установленных на опорной плите 8 транспортнойплатформы 9.Первый стыконочный узел на платФорме опускают в шахту, доставляют 10по горным выработкам при помощи шахтного локомотива и застопоривают наштреке у входа в монтажную камеру.После этого на шахтной поверхности режущую часть комбайна 10 с опорны15ми лыжами 11 и выполненными на торце разъема центрирующими кольцами 12,образующими второй стыковочный узел,устанавливают на неподвижные опоры13 и 14 и подвижный опорный стол 15,20соединяющий штоки двух гидроцилиндров 16, установленных на опорнойплите 17 транспортной платформы 18.Платформу с грузом доставляют домонтажной камеры, где после выставкипри...

Номер патента: 929721

Опубликовано: 23.05.1982

Авторы: Воробьев, Докучаев, Клюшин, Крылов, Мехонцев, Рябоконь, Статников, Хмылев

МПК: C22B 1/24

Метки: окатышей, производства, рудных

...заданного гранулометрического состава за счет перекрытия части грохотов ситами с отличающимся эквивалентным размером ячейки, Этот размер может варьироваться как в большую, так и в меньшую сторону, но эффект достигается при его изменении не менее чем на 15% актив. ной поверхности грохочения, т. е. более крупные сита должны занимать площадь от 15 до 85%. Причем отличие эквивалентного типоразмера ячеек сит на различных поверхностях грохочения не должно превышать 25% (или 1 - 5 мм), так как расширение спектра диаметров окатышей приведет к увеличению соот. ношения дпнхх /с 1,п,п6, а значит ухудшится газопроницаемость слоя.П р и м е р 1, В настоящее время на всех трех грохотах (100% площади) сырых окатышей, обслуживающих одну обжиговую...

Номер патента: 929449

Опубликовано: 23.05.1982

Авторы: Бекин, Воробьев, Воронов, Гончаров, Колдунович, Ломов, Моднов

МПК: B29H 1/10

Метки: каландру, клиновое

...в направлении от межвалкового зазора.20Устройство работает следующим образом.Клин 1 устанавливают в валковом зазоре между валками 4 и 5 посредством изменения длины винтовых стяжек 6, соединенных.посредством шарнира 7 с клином 1 ишарниром 2 со станиной 3 каландра (фиг. 1).После включения каландра полимерный материал 5 подается в зазор между рабочей поверхностью 13 клина 1 и валком 5,где подвергается вибрационному воздействию со стороны клина. Вибрация клина 1 30осуществляется за счет его возвратно-поступательного перемещения к межвалковомузазору от вала 8 с эксцентрично выполненными шейками 9, установленного посредством подшипников 10 на станине 3 каландра.При включении электродвигателя 12 приводится во вращение вал 8 посредством...

Номер патента: 928220

Опубликовано: 15.05.1982

Авторы: Воробьев, Душина, Семенов, Федоров

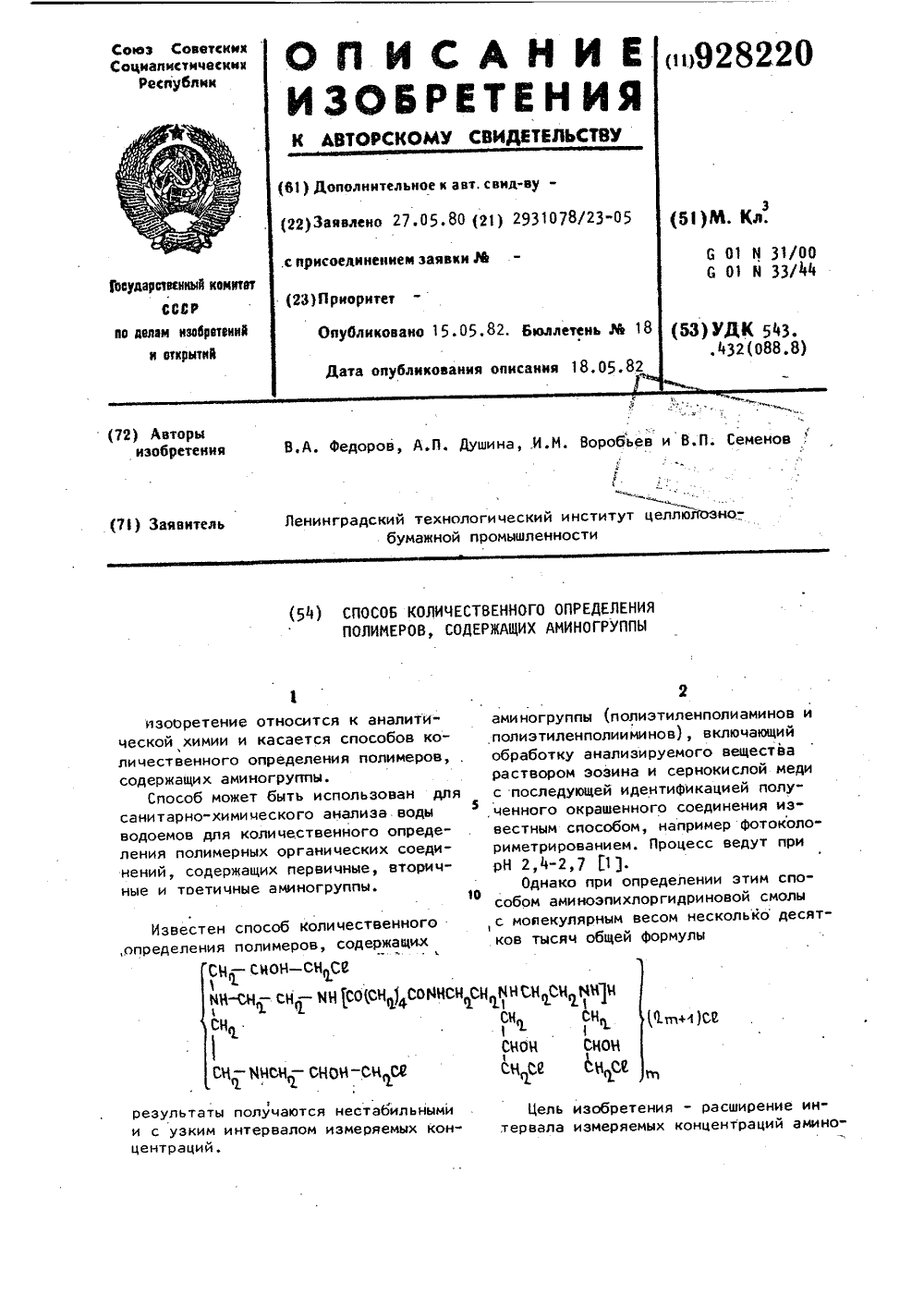

МПК: G01N 31/00

Метки: аминогруппы, количественного, полимеров, содержащих

...мл помещают 20-200 мкг раствора аминоэпихлоргидриновой смолы (1,0-10,0 млстандартного раствора) и доливаютдистиллированной вОдОй дО 15 мл, Далее растворы во всех колбах перемешивают, прибавляют по 1 мл раствораполиакриламида и по 1 мл буФерногораствора, после чего содержимое мерных колб снова перемешивают, Наконецприбавляют по 7 мл реакционной смесии доливают водой до метки. Через30 мин растворы Фотометрируют относительно контрольной пробы в кюветена 50 мм при ,С 1 540 нм. Затемстроят градуировочную кривую в координатах: количество (в мкг) продукта - оптическая плотность,Анализ пробы.К 10-25 мл испытуемой пробы, содержащей 0,04-0,2 мг аминоэпихлоргидриновой смолы, приливаютмл раствора полиакриламида, 1 мл буФерногораствора и далее...

Номер патента: 928200

Опубликовано: 15.05.1982

Авторы: Беркут, Воробьев, Дорф, Попов, Славуцкий

МПК: G01N 15/02

Метки: поверхности, сыпучих, удельной

...снабженного заслон-кой 3 для удаления отработанной про" бы и жидкости и резервуара 4 с трубой 5 для подачи рабочей жидкости, датчика уровня жидкости 6, щелевых Ь источников света 7 и фотоприемника 8, укрепленных на одной оси и располоменных на определенном уровне, Для.под 0 4держания заданной температуры рабочей жидкости в резервуаре 4 предусмотрен терморегулятор 9.фотоприемник, состоящий иэ группы параллельно включенных Фотореэисторов, подключен к электронной мостовой измерительной схеме 10, подсоединенной по входу инверсного запоминающего блока 11,. выход которого подключен ко входам запоминающих интеграторов 12- 16, выходы которых, в свою очередь, соединены со входами сумматоров веса и общей поверхности 17 и 18 соответственно, а...

Номер патента: 927716

Опубликовано: 15.05.1982

Авторы: Воробьев, Ледянкин, Рунков, Семенов

МПК: B66C 1/42

Метки: грузов, захватное, штучных

...следующим образом,Устройство с разведенными захватными рычагами 5 опускают на изделие,опорные планки 21 и 22 в этот моментнаходятся выше изделия и, следовательно, не взаимодействуют с наружной его поверхностью. При этом шейкаколенчатого вала 10 сшарнирно закрепленной на ней приводной вилкой 9 находятся в верхнем положении, а захватные рычаги 5 занимают крайнеенижнее положение в направляюцих пазах. 40При дальнейшем опускании устройства опорная планка 21 упирается в наружную поверхность изделия. Опорнаяпланка 22 ложится на опорную планку21, а коленчатый вал 10 выходит иэзацепления с вилкой 19, закрепленнойна тяге 18. Пружина 20 сжимается.Направляющие 1 б перемещаются по штокам 15 и 24, сжимая возвратную пружину 17 до соединения рамы 1 с...

Номер патента: 927674

Опубликовано: 15.05.1982

Авторы: Воробьев, Годзданкер

МПК: B65G 47/38

Метки: двухсторонний, перегружатель, пиломатериалов

...перемещения и взаимодействия с подпружиненным к траверсе рычагом.Кроме того, поворотный упор кинематически связан с механизмом для перенастройки опорных элементов на другое направление сбрасывания,На фиг. 1 изображен предполагаемый перегружатель, вид сверху; на фиг. 2 - отдельно траверса в аксонометрии; на фиг. 3 - часть опорного элемента в аксонометрии.Перегружатель содержит поворотный вокруг вертикальной оси упор 1 и транспортер 2 с гибким тяговым органом, на котором закреплены траверсы 3. В траверсах выполнены вертикально отверстия, в которых смонтированы с возможностью поворота пальцы 4,жестко соединенные с опорными элементамирифлями 1 5, Элементы 5 могут поворачиваться вокруг вертикальных осей, Крайние положения элементов 5...

Номер патента: 926663

Опубликовано: 07.05.1982

Авторы: Воробьев, Морев

МПК: G06G 7/48, G06N 7/08

Метки: массового, моделирования, обслуживания, систем

...НЕ 26 закрывает элементИ 19, запрещая тем самым поступление новой заявки на обслуживание по данномуканалу, После окончания обслуживания сигнал, продифференцированный дифференцирую.щим элементом 29, поступает на выходнуюклемму Уо данного звена,Как только очередь достигнет максимально 15допустимого значения, определяемого разрядом реверсивного счетчика 7, подключенного к выходу коммутатора, на выходе коммутатора 20 появится сигнал, записывающийв счетчик 8 единицу, Дешифратор 9 переводит триггер 15 в единичное состояние, с выхода которого поступает сигнал на элементИ 17, На другие входы элемента И 17 поступают сигналы с элемента НЕ 25, а такжес элемента ИЛИ 22 и генератора 11 обслужнвания. Первый сигнал поступает только втом случае, когда...

Номер патента: 926588

Опубликовано: 07.05.1982

Авторы: Вайншток, Воробьев, Лернер

МПК: G01N 29/00

Метки: времени, измеритель, распространения, ультразвука

...тракт 3 в моменты времени с , с и гЬ, С 0 и т.д.Импульсы 16 с выхода селектора .4 поступают на триггер 5, с выхода которого импульсы 17 поступают на вход блока 13 измерения времени. На выход блока 13 измерения времени последовательно поступает информацияв цифровом коде о длительности импульсов С,1- г, затем инвертированного отрицательного импульса г-г, импульсов си с и т.д., при этом сброс блока 13 измерения времени произвоо дится автоматически очередным положительным или отрицательным Фронтом импульсов 17. Распределитель 14 импульсов предназначен для того, чтобы подать очередной импульс 17 на тот интегратор 7 или 8, на котором в данный момент времени нет информации о предыдущем импульсе, Допустим, импульс длительности С,...

Номер патента: 926549

Опубликовано: 07.05.1982

Авторы: Воробьев, Селиванова

МПК: G01M 7/00

Метки: динамических, испытаний, стенд

...петли платформа приобретаетгде Чо скорость нити в моментзахвата;плотность нити;площадь сечения нити(СОП 5 Й)длина нити;масса платформы с изделием,Г оо И В свою очередь (Фиг.2) т = 1/2 Га(Е -) + Ц) Ч , (2)где х - текущее значение пройденногопути;Ч - скорость движущегося участканити с платформой в любоймомент времени.Приравнивая (1) и (2), получают 1/2 (3)2(1+ -) Анализируя выражение (3), можно заметить, что при х в2 Х и М/Яо0 суорость Ч в "е. Однако, так как отношениевсе ие не равно нулю, конеч 4максимальную скорость Чщ которая определяется начальной скоростью Чо и соотношением масс гибкой тяги и платформы 2, В этот момент скоба 7 соскальзывает с крюка 8, и платформа 2 свободно движется по направляющей,1 до встречи с Формирователем...

Номер патента: 926435

Опубликовано: 07.05.1982

Авторы: Воробьев, Левшаков, Новиков

МПК: F23G 5/00

Метки: древесной, печь, пыли, сжигания

...древесной пыли. Затем прекращают 20 подачу топлива, а через распределительную решетку 2 с помощью коллектора 3 н печь подают смесь древесной пыли, содержащей вяжущие вещества, и первичного воздуха с коэффициентом 25 расхода воздуха меньше единицы со скоростью, обеспечивающей псендоожижение инертного дисперсного материала 4. В процессе псевдоожижения древесная пыль загорается от частиц рас-З 0 каленного дисперсного материала, так как их температура выше температуры самовоспламенения древесной пыли. Вследствие того, что .коэффициент расхода первичного воздуха меньше единицы, в нижнюю зону псевдоожижения изза недостаточного содержания кислорода можно подать, не опасаясь взрыва, большее количество пыли, чем при сжигании с коэффициентом...

Номер патента: 926021

Опубликовано: 07.05.1982

Авторы: Воробьев, Литвинов

МПК: C21C 5/52

Метки: металлических, отходов, тепловой

...чем мельче кусочки стружки, Кроме того, при микровзрывах капетем более тонким насыпается слой стружО лек воды образующиеся водяные пары,ки перед поливкой. Это обеспечивает окружая масляную пленку, вызывают помаксимально возможное увлажнение ку- нижение температуры кипения масла. Всочков стружки. результате понижения температуры кипеИэбыточная вода, не удерживающаяся ния масляной пленки при одновременномкусочками увлажненной стружки, свободно 15 механическом воздействии на нее,спивается, Оставшаяся в стружке вода микровзрывов капелек воды процесс очисраспределяется на поверхности замаслян- тки стружки значительно интенсифицируетных кусочков стружки в виде мелких ка- ся,пелек, соединяющихся в местах сопри- Газификация увлажненного масла...

Номер патента: 925915

Опубликовано: 07.05.1982

Авторы: Воробьев, Гапонов, Кузьмин, Макагон, Мезенцев, Панфилов, Ремезова, Рябин, Селиверстов

МПК: C04B 35/42

Метки: масса, огнеупорная

...повышенное количество оксида 55 хрома. Однако увеличение содержания в магнеэиальнохромитовом композиционном синтезированном материале оксида хрома более 753 не сопровождается повышением стойкости огне"упоров в кислых шлаках, в то времякак стоимость изделий возрастаетИспользование в составе предлагаемой массы зернистой хромитовой руды позволяет значительно увеличитьтермическую стойкость и сократитьабразивный износ огнеупорной кладкиметаллуогическими расплавами,Изделия изготавливают с использованием известных технологическихприемов и оборудования. Масса готовится следующим образом.Зернистые (хромитовая руда испеченный магнезит) смешивают в течение 1"2 мин в смесительных бегунах,увлажняют сульфитно-спиртовой бардойплотностью 1,21-1,22...

Номер патента: 925808

Опубликовано: 07.05.1982

Авторы: Воробьев, Годзданкер

МПК: B65G 47/38

Метки: перегружателе, пиломатериалов, ролик, рольганга

...по рольгангу. Вращение корпусу ролика передается от звездочки 9.50Ролик работает следующим образом,Вращение от привода рольганга через звездочки 9 передается корпусамроликов. При этом вращются торцовыедиски 2 и 3, оси 4, расположенныена осях диски 5 и контактирующие сними диски 6, т. е. ролик вращаетсякак единое целое. Диски 5 не проворачиваются на своих осях 4, Расположенный на ролике груз (пиломатериал) переыещается в продольном направлении до упора 10 (Фиг, 11 после чего продольное перемецение груза прекрацается, Диски 5, увлекаемые вращающимися осями 4, трутся о нижнюю поверхность пиломатериала, и так как эта возникающая сила трения заведомо больше силы трения между дисками 5 и дисками 6 (что обеспечивается заранее...

Номер патента: 925409

Опубликовано: 07.05.1982

Авторы: Архангельский, Воробьев, Воскресенский, Дегтярев, Сегаль, Шарыгин

МПК: B05B 9/03

Метки: жидкости, распыливания

...отверстие 8, сообщающее полость этой трубы с полостью цилиндра 1.Устройство снабжено размещенной между поршнем 5 и крышкой 2 втулкой 9 с впускным 10 и выпускным 11 отверстиями, сообщающимися с полостью а, образованной между втулкой 9 и поршнем 5, В полости б, выполненной в этой втулке, размещен клапан 12.Устройство также снабжено установленным во втулке 9 толкателем, который выполнен в виде трубы 13 с упором 14, взаимодействующим с торцом 15 меньшей ступени поршня 5, и с упором 16, контактирующим с клапаном 12.Устройство работает следующим образом.Растворитсль, поступающий по трубе 4 в трубу 6, заполняет ее пространство и выходит через форсунки 7 на обрабатываемое изделие. Часть растворителя выходит через отверстие 8 трубы 6, оказывая...

Номер патента: 925397

Опубликовано: 07.05.1982

Авторы: Борода, Воробьев, Гамилов, Гиндин, Грушова, Зеленкина, Малахов, Махлянкин, Подлесная, Поляков, Филимошкин, Щербина

МПК: B03D 1/02

Метки: калийсодержащих, руд, собиратель, флотации

...- 0,2 мм обрабатывают последовательно 4,75 мл 2%з 0 ного водного раствора депрессора (кар925397 Формула изобретения Амин жирного ряда 1,0Жидкий парафин 0,42 - 1,67 Соетавитель Л, АнтоноваТехред И, Заболотнова Корректор И. Осиповская Редактор 3, Бородкина Заказ 408/326 Изд.138 Тираж 594 ПодписноеНПО сПоиск Государственного коыитета СССР по делам изобретений и открытий113035, Москва, Ж 35, Раушская наб., д. 4/5 Тип. Харьк, фкл. пред. сПатеыт боксиметилцеллюлоза) и затем реагентомсобирателем, т. е. 2,28 мл 1 о/в-ного раствора солянокислого октадециламина и 0,01 мл жидких парафинов, что соответствует соотношению амин: жидкие парафины 1: 0,42 (или 60 г/1 т руды:25 т/1 т руды). Суспензию кондиционируют с де. прессором глинистых шламов...

Номер патента: 925394

Опубликовано: 07.05.1982

Авторы: Андреичев, Воробьев, Гвоздецкий, Петров, Поджарский, Тюликов

МПК: B03C 1/025

Метки: аппарат, электромагнитный

...ловы"шение эффективности процесса сепарации, за счет уменьшения гидравлического сопротивления очищаемой жидкости это достигается тем, что перегородки установлены перпендикулярно потоку жидкости, а стержни закрепленына перегородках выполненных в видеобручей с возможностью поворота вокруг оси. На чертеже изображен описы-.ваемый сепаратор, где на фиг. 1 - общий вид, фиг. 2 - поперечное сечение.Сепаратор включает цилиндрическийкорпус 1, снабженный снаружи электромагнитной системой 2, внутри корпуса расположены горизонтальные перегородки 3, выполи%нные в виде обру- .чей с отверстиями 4. В отверстияхустановлены свободно вращающиесявокруг своих осей стержни 5. На стержнях 5 в шахматном порядке размеще 5394 3ны стержни 6, жестко...

Номер патента: 924409

Опубликовано: 30.04.1982

Авторы: Брауман, Воробьев, Ермошкин, Наместников, Хадорик

МПК: E21F 13/00

Метки: заборно-погрузочное

...устройства.Поставленная цель достигается темто в эаборно-погрузочном устройстве орной машины, включающем приемйый стол, установленные на нем редукторынагребающими лапами и кривошипными исками, образующими кольцевой заор с приемным столом, боковая поерхность каждого кривошипного диса выполнена с многозаходной винтоой канавкой.На фиг. 1 изображено заборноогрузочное устройство, в плане; на фиг. 2 - разрез А-А на фиг. 1,Заборно-погрузочное устройство одержит раму 1 с приемным столом 2 и плитами 3, на которых с помощью болтов 4 закреплены редукторы 5 скривошипнымь дисками б, а на последних установлены нагребающие лапы 7.Подшипниковые узлы 8 редукторов 5 защищены уплотнением 9.В плитах 3 выполнены окна 10, через которые штыб просыпается...
