Воробьев

Номер патента: 2003306

Опубликовано: 30.11.1993

Авторы: Воробьев, Докторевич

МПК: A61M 1/12

Метки: искусственное, сердце

...перпендикулярно ему.Введение жестких стоек, расположенных внутри сильфонов и скрепляющих верхние торцы сильфонов с возможностью их совместного перемещения в основании и перпендикулярно ему, позволяет перекачивать жидкость из одной камеры в другу 1 о путем принудительного выдавливания ее через отверстия в основании и еппсредственна передавать силооье усилии пружи. ны к пружине без игналину" л,:и; лппи функции сильф илСхема искусственного сердца с электромагнитным приводом показана на чертеже.Конструкция состоит из корпуса 1 с общим основанием 2, закрепленным в средней части корпуса 1, крышек 3 и 4 с подсоединенными трубопроводами 5 и 6, в которых установлены прямые и обратные клапаны. мембран 7 и 8, сильфонов 9 и 10, закрытых торцами 11...

Номер патента: 2003305

Опубликовано: 30.11.1993

Авторы: Воробьев, Докторевич, Садов

МПК: A61M 1/12

Метки: искусственное, сердце

...расположенных между соответствующими подвижными сердечниками электромагнитов и желудочками для крови, жестко соединенных между собой с возможностью их совместного пере мещения в основании перпендикулярно емуи контакта с подвижными сердечниками;две гибкие теплопроводящие оболочки,герметично соединенные с фланцами и основанием или корпусом.50 Введение указанных признаков обеспечивает повышение надежности устройства за счет принудительной перекачки первой рабочей жидкости из одной камеры в другую и непосредственной передачи силового уси лия от одной пружины к другой, а такжеуменьшения габаритов и массы.Схема искусственного сердца с электромагнитным приводом показана на чртеже.Конструкция состоит из коро;а 1 с общим основанием М закрп:....

Номер патента: 2003176

Опубликовано: 15.11.1993

Авторы: Воробьев, Грибок, Гулякин, Давлетшин, Косарев

МПК: G08B 13/00

Метки: кодовое, охранное

...соответственно кобщей шине замка и ключа.Элемент сравнения 25 может быть выполнен разными методами, напримео, в виде элемента И, входам которого черезкроссировку подключаются либо прямые,либо инверсные выходы каждого разрядасчетчика 24. Остальные элементы, входящие в состав охранного кодового устройства, являются стандартными.Устройство работает следующим образом, По выходным импульсам генераторасинхронизации 1 (частотой 10-50 Гц) блоксинхронизации 2 формирует на трехсвоих выходах последовательности управляющих сигналов: тактовые, синхронизирующие, стробирующие. Они обозначены на фиг, 2 как 2,1, 2.2, 2.3,Продолжительность тактового импульса 30-50 мс, пауза между ними 10-30 мс. При единичном тактовом импульсе формируется стробирующий...

Номер патента: 2002962

Опубликовано: 15.11.1993

Авторы: Воробьев, Картозия, Попов, Филатов

МПК: E21D 11/10

Метки: выработки, горной, крепь

...на основании расчета по моментной теории оболочек из условия равнопрочности предлагаемой крепи и конструкции крепи постоянной толщины. За счет перераспределения напряжений в обоих направлениях значительно улучшается работа несущего слоя бетона 3, толщину которого можно принять в 2-2,5 раза меньше высоты т полос 4, 5. За счет плавного сопрякения полос 4, 5 с несущим слоем 3 и образованием куполообразной поверхности. несущая способность. крепи по сравнению с прототипом по расчету повышаетсл в 2-2,5 раза. Шаг расположения 1 полос в обоих направлениях 0,25-0,33 от высоты крепи Н принят по расчету из условия влияния полос на нап ряженное состояние центральной области несущего слоя 3, Больший шаг приводит к ослаблению конструкции, так...

Номер патента: 2002959

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушин, Чекушина

МПК: E21C 41/32

Метки: горной, золотосодержащей, массы, складирования

...слоя растворами происходит облегчен-. ное растворение золота из пирита, т.к. процесс не затрудняется прочной его сорбцией пиритом, Б результате растворы насыщаются золотом, мигрируют дальше в обогащаемый слой, где происходит осаждение золота вследствие резкой смены геохимической обстановкиСпособ иллюстрируется чертежом.Способ осуществляется следующим образом. На подготовленную площадку укладывают в качестве основания дренажный слол 1. Затем последовательно формируют обогащенный слой 2 иэ некондиционных золотосодержащих руд, создающих геохимический барьер для мигрирующего золота, после чего формируют выщелачиваемый слой 3, на основе золотосодержащего пириСПОСОБ СКЛАДИРОВАНИЯ ЗОЛОТОСОДЕРЖАЩЕЙ ГОРНОЙ МАССЫ, включающий...

Номер патента: 2002958

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушин, Чекушина

МПК: E21C 41/32

Метки: горной, массы, складирования

...осуществляют следующим образам,Первоцачально формируют слои: дренажный, затем паследоватег/ьно,обагащаемый 2 на, основе забалансных руд(в состав кОторых входят минераГ/ы-сорбецты) И Выщелачиваемый 4 (ца основе металлосодер.кац.,их г;Ород), Причем ца поверхности слоя 2 фог/мируют перфорированный трубопровод 3, При подаче выщелачиваемых растворов из источника 5 происходит растворение металГ/ов в слое 4 и миграция металлоносных растворов в слой 2, где происходит осакде 11 ие металлов на минералах-осадителях, а при подаче в трубопровод 3 растворов, способству 1 ащих увеличению степени Осаждения металГ/ав В плотном Виде, количества осаждаемых металлов увеличиваетФормула изобретенияСПОСОБ СКЛАДИРОВАНИЯ ГОРНОЙ МАССЫ, вкл 1 ачающий...

Номер патента: 2002957

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушин, Чекушина

МПК: E21C 41/30

Метки: воде, горной, массы, металлосодержащей, складирования

...того, что породообразующие минералы имеют обычно удельнуюмассу 0,2-2,5 г(см, а цирконий и другиезциркониевые минералы - более 4,5 г/см,под воздействием потоков воды происходит20 сегрегация горной массы: цирконийсодержащие минералы оседают в канавах 3, апустая порода смывается. 56) барсуков М,И. и др. Охрана земель 25 при открытой разработке месторождений. Киев, Техника, 1987, с, 143-145. ЮОГЫ Мипд, 1972, 25. К. 13, р,17, 3439.30 СПОСОБ СКЛАДИРОВАНИЯ МЕТАЛ-ЛОСОДЕрл(А 1 ЦЕй ГОРНОЙ МАССЫ В БОДЕ, вкл,оча)ощий подготовк, основания отваля, транспортировку и укладку горной массы в поде на подготовленное основание, ОтличяющиЙся тем, что, с целью улучшения качества горной массы путем сегрегации маталлосодержащего элемента40 Изобретение...

Номер патента: 2002956

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушина

МПК: E21C 41/26

Метки: горных, пород, складирования

...1, слой.2 радиоактивных пород, участки 3 углесодержащей массы, боковые 4 и поверхностный 5 экраныслой 6 плодородных пород (почв),Способ осуществляется следующим образом.На спланированную площадку укладываетсл в качестве основания отвала анти фильтрационный слой 1. Затем Формируютслой 2 из горных пород с низким содержанием радиоактивных веществ, причем с оставлением в ней выемок,-куда складируютуглесодержащую массу 3. Боковые поверх: ности сформированного отвала покрываютэкранами 4. Отвальную поверхность также покрывают экраном 5, на который наносят плодородный слой 6,В период хранения происходит облу чение углесодержащей массы 3 и какследствие ее переход в разряд высокоэффективных, например, антрацитовых углей, После чего производят...

Номер патента: 2002955

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушина

МПК: E21C 41/26

Метки: внутриотвального, обогащения, радиоактивных, элементов

...3, выщелачиваемый слой4, источник 5.Способ осуществляется следующим образом, Первоначально формируют дренажный слой 1, причем в необходимых случаях 10 он может быть сформирован на антифильтрационном основании. Затем последовательно формируют обогащаемые слои 2 и 3 из некондиционных радиоактивных руд на основе минералов-осадителей соответст венно низкорастворимого радиоактивного элемента Х 1 с преимущественным его преобладанием, и быстрорастворимого радиоактивного элемента Х 2 также с преимущественным его преобладанием. Затем 20 формируют выщелачиваемый слой 4 на основе радиоактивных пород с низким содержанием элементов Х 1 и Х 2, В период хранения радиоактивных пород при обработке отвала атмосферными осадками или 25 растворами из...

Номер патента: 2002954

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушина

МПК: E21C 41/26

Метки: внутриотвального, обогащения, пород

...слои. Причем на поверхности обогащаемого слоя 2 формируют перфорированный трубопровод,При подаче выщелачивающих растворов иэ источника 5 происходит растворение металлов в слое 4 и миграция металлоносных растворов в слоя 2, где при их встрече с минералами-осадителями происходит осаждение металлов, При этом металлоносные растворы содержат помимо металлов еще и активные агенты кислотного. выщелачивания окисленных, смешанных или других руд, оставшиеся от выщелачивания и препятствующие техногенному осаждению металлов. Отрицательное действие этих остатков предотвращают, подавая в трубопровод 3 растворы, устраняющие данный нежелательный эффект, Очищенные от металлов воды удаляются через слой 1. Примером конкретного выполнения...

Номер патента: 2002953

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушин, Чекушина

МПК: E21C 41/26

Метки: внутриотвального, обогащения

...осаждсние в твердом виде.На чертеже изображена схема осуществления способа. 25Способ осуществляется следующим образом,Первоначально формируют слои: дренажный 1, затем последовательно обогащаемый 2 на основе забалансовых руд и 30выщелачиваемый 4 на основе металлосодержащих пород, Причем на поверхностиобогащаемого слоя 2 формируют перфорированный трубопровод 3,При подаче выщелачивающих растворов из источника 5 происходит растворениеметаллов в слое 4 и миграция металлоносных растворов в слой 2, где при встрече сускоренно Осаждающими растворами, подаваемыми втрубопровод 3, металлы интен СПОСОБ ВНУТРИОТВЛЛ 1 эНОГО ОБОГАЩЕНИЯ, включающий подготовку дре нажного основания, формирование на нем обогащаемого, а затем выщелачиваемого слоя...

Номер патента: 2002952

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушин, Чекушина

МПК: E21C 41/26

Метки: внутриотвального, обогащения

...медьсодержащих пород. 5ДОСтггГадтСЛ Этс г ЕМ, ЧтО ПРИ ОСУЩЕСтВЛЕции ггредлаг демого способа, включагощегоформировациа дренажного, обогащаемогои оыщелдчиваемого слоев, обработку пород растоордмгг, в обогдщаемый слой под- "0ак)т растворы, Осаждающие металлы вплотном (бо)гее устойчивом к механическому разрушению при дальнейшем хранении)виде.При обработке отвала выщелачивающими растворами происходит растворение металлов из мегдллосодержащих породоыщелачигдсм ) слоя, миграция металлоцосцых растворов о обогащаемый слой, пригде при встрече с растворами, осаждагощиги метиглы в плотной форме, происходит их,ускоренное осаждение в плотном виде,Нд чертеже изображена схема осущестолегггггг способа,Способ осущсстеляетсл следующимобрдзом. Первоначально...

Номер патента: 2002951

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушин, Чекушина

МПК: E21C 41/26

Метки: внутриотвального, горной, массы, обогащения

...предлагаемого способа,Отвал включает дренажный 1, обогащаемый 2, выщелачиваемый 4 слои, перфорированный трубопровод 3, источник 5.Способ Осуществляется следуащим образом, Первоначально формируют дренажФормула изобретения СПОСОБ ВНУТРИОТВАЛЬНОГО ОБОГИЦЕНИЯ ГОРНОЙ МАССЫ, включающий формирование дренажного, обогащаемого и выщелачиваемага слоев укладкой их ный слой 1, затем последовательна обогащаемый 2 на основе забалансовых руд ивыщелачиваемый 4 на основе металлосодеркащих пород. Причем на поверхности5 обогащаемого слоя 2 формируют перфорированный трубопровод 3, При подаче выщелачивающих растворов из источника 5происходит растворение металлов в слое 4и миграция металланосных растворов в10 слой Й, где при встрече с...

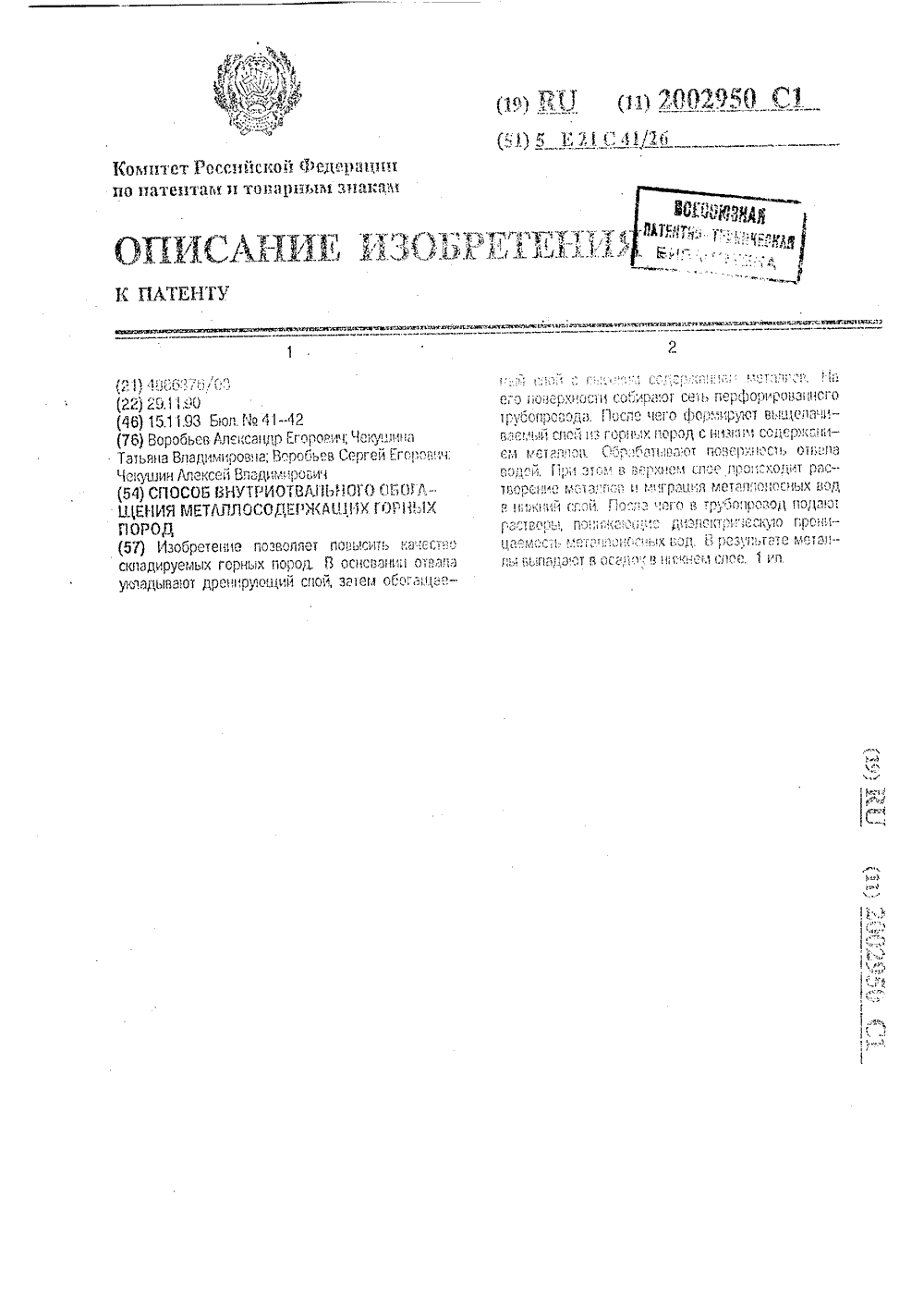

Номер патента: 2002950

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушин, Чекушина

МПК: E21C 41/26

Метки: внутриотвального, горных, металлосодержащих, обогащения, пород

...более всего будетассоциирована в химически индифферентных растворителях с возможно более низ"крй диэлектрической гроницаемостью,НапРотив, вхиглр ески активных по отношенио к кислоте растворителях с высокой длэлектрической проницамостью -Ас будетдимеризована в глиниглаль 0 Й степени, Так, 10 1 5) 20 25 30 35 в воде (диэлектрическая проницаемость ко- ТОРОЙ Раена 7 Ц) КОНСТапта ДИГ(вгизаЦИИ НАС.сосиа)лет всего 0,05, 1 ак, Для раствоРов с 314 ми)ка Дизр)ок)РическаЯ иЗОниа)рзе" мость равв 37,с) л и 0 и ада и и и 13 0 .1, с О я е .): к а 11.(и х а к ти вные аГенты С атмосфер Ыги Осадками, при- Г)ОДНа Ми ГИ ТврхНИССКЛМИ БГ)ДВГИр), В Бе)Хний слОЙ Г 10 род с низк 1 м содержанием 11 е.аллое, поолсхо 1 т рас;творение после НИХ И МИГРЗЦИЯ...

Номер патента: 2002949

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушин, Чекушина

МПК: E21C 41/16

Метки: селективного, складирования, хвостов

...сурьма(РЬ 5 ЯЬлЯ 11; РЬ 1 зЯЬ 7 Я 2 з; РЬВ 2 Я 5; РЬбЯ Я 9; РЬ 5 Яп 2 ЯЬ 14 и др,). Образованию совместных минералов способствует соседство в миграционном ряду меди, висмута, свинца и олова.В период хранения хвостов под влиянием растворов, подаваемых из источников, происходит растворение полезных компонентов из выщелачиваемого слоя., их перенос с растворами в обогащаемый слой, где вследствие изменения геохимической обстановки происходит осаждение основного полезного компонента, вызывающее соосаждение сопутствующего полезного компонента (чего при других обстоятельствах в данных условиях не произошло бы), Очищенные растворы удаляются через дренажный слой,При этом практически без потерь осаждаются в обогащаемом слое мигрирующие полезные...

Номер патента: 2002948

Опубликовано: 15.11.1993

Авторы: Воробьев, Чекушина

МПК: E21C 41/00

Метки: горной, породы, складирования

...агентами, на дренирующем слое формируют обогащаемый слой из некондиционных руд металлов на основе карбонатов, затем собирают сеть перфорированного трубопровода и формируют выщелачиваемый слой из металлосодержащих пород.При подаче выщелачивающих растворов в выщелачиваемый слой происходит растворение металлов и их миграция в обогащаемый слой, В обогащаемый слой .подают посредством трубопровода предварительно омагниченные щелочи, что обеспечивает целенаправленное бсаждение металлбв в пределах этого слоя,На чертеже изображена схема осуществления способа.Способ осуществляется следующим образом, На подготовленную площадку укладывают дренажный слой 1,.затем формируют обогащаемый слой 2, например, из некондиционных руд не являющихся...

Номер патента: 2002856

Опубликовано: 15.11.1993

Авторы: Абрамов, Бацунов, Бойко, Воробьев, Галанцева, Ершов, Красноносов, Кубасов, Рабинович, Розенберг, Рудик, Сущев, Тертичная

МПК: C25C 1/08

Метки: никеля, электролитического

...30 г/мз не улучшает характеристикипроцесса, приводит ка. необоснованномуудорожанию процесса.55Способ осуществляется следующим образом, Готовят раствор предлагаемого ПАВ- натрий-вторалкилсульфата на основе аоле 4 инов фракции 100-320 С СпН 2 п+1 СН(СНз)ОЯОзйа, где и = 6 = 16, вводе или применяемом электролите с концентрацией 5 - 20 кг/м, Затем через дозатор подают в смеситель, куда поступаетэлектролит, Необходимую концентрациюПАВ в рабочем электролите, питающемэлектролизер (5-30 г/мз), получают путемподдержания определенного соотношенияпотоков раствора ПАВ и основного потокаэлектролита, Осуществляют электролиэ скатодным осаждением никеля из электролита, При этом используемое ПАВ в значительной степени уменьшает выделениеаэрозолей из...

Номер патента: 2002682

Опубликовано: 15.11.1993

Авторы: Воробьев, Филин

МПК: B64G 1/00, B64G 1/40

Метки: аппарат, космический

...через носитель, под одинаковым углом к этой оси, При этом контейнеры4 ориентируют в пространстве так, чтб поверхность полосы 2 развертываемого солнечного паруса расположена параллельно направлению распространения солнечного ветра. Управление положением контейнв 5 10 15 20 25 30 35 40 45 формы; на фиг,3 - общий вид космического аппарата в транспортном положении на носителе перед развертыванием солнечного паруса; на фиг.4 - схема конструктивного выполнения контейнера для укладки и развертывания солнечного паруса.Космический аппарат содержит отсек 1 управления, солнечный парус, выполненный в виде по меньшей мере одной полосы 2 прямоугольной формы из плоской пленки, снабженной светоотражающим покрытием и прозрачным токопроводящим слоем,...

Номер патента: 2002346

Опубликовано: 30.10.1993

Авторы: Баранов, Борейшо, Воробьев, Тимощук

МПК: H01S 3/0953

Метки: активной, лазера, среды

...раЗб боты и снижение массогабаритов лазера засчет наработки рабочего газа, содержащегоСО, непосредственно в процессе работы лазера,Поставленная цель достигается тем, что40 по предлагаемому способу в качестве балластного газа к рабочему газу на выходе изсоплового блока подмешивают воздух, охлаждая его также резким расширением всверхзвуковых соплах,5 Для увеличения времени непрерывнойработы и снижения массогабаритов лазеранаработку и разогрев рабочего газа, содержащего СО, производят сжиганием топливав камере сгорания.50 Релаксация колебательной энергии, запасенной в электроразряде, за счет электронно-колебательного обмена иколебательно-колебательного обмена, вприсутствии продуктов полного и неполно 55 го сгорания торплива Н 2; МО; 02; СМ;...

Номер патента: 2001961

Опубликовано: 30.10.1993

Авторы: Воробьев, Коган, Козлов, Романцев

МПК: C21D 5/00, C21D 8/00

Метки: высокопрочного, заготовок, производства, чугуна

...для получения в чугуне мелких включений графита шаровидной формы.При степени деформации заготовок за один проход большей 20 в заготовках образуются микротрещины, что снижает механические свойства чугуна, а степень деформации меньше 12,5 не обеспечивает измельчения графитных включений и получения в чугуне максимально возможного количества перлита,При максимальной степени деформации заготовок после всего цикла прокатки меньше 40 включения графита иэмельчаются недостаточно, не велика доля перлита в структуре, а при степени деформации больше 50 графит в чугуне становится пластинчатым с острыми кромками, что приводит к снижению механических свойств чугуна.П р и м е р 1, Выплавляют в индукционной печи чугун и при температуре 1753 К...

Номер патента: 2001081

Опубликовано: 15.10.1993

Авторы: Воробьев, Галушкина, Каверинский, Кузнецов, Манеров, Михайлов, Никитин, Попова, Смирнов, Ульянова, Федотов, Шестовицкий

МПК: C09D 109/06

Метки: покрытия, состав

...дивинилстирольный олигомер,полифенилметилсилоксановую смолу, модифицированную алкидной смолой, пигменты,наполнители, органический растворитель,Однако, этот состав обладает низкой адгезией к металлу, неудовлетворительнойэластичностью в процессе эксплуатации инизкой светостойкостью.Целью изобретения является повышение адгеэии к металлу, эластичности в процессе эксплуатации и светостойкости.Поставленная цель достигается тем, чтосостдв для покрытий, включающий высокостирольный олигомер, полифенилметилсилоксановую смолу, модифицированнуюалкидной смолой, пигмент, наполнитель,органический растворитель, в качестве высокостирольного олигомера содержит пипериленстирольный олигомер идополнительно полифенилизобутоксисилоксановую смолу при...

Номер патента: 2000592

Опубликовано: 07.09.1993

Автор: Воробьев

МПК: G02C 1/08

Метки: очки

...и с бобышками креплениязаушин. имеющих навстречу друг к другу45 выполненные отверстия, носовой упор выполнен с проволочными кронштейнами,свободные концы которых с элементамирасклинивания размещены в укаэанных горизонтальных отверстиях линз с оправами,50 а заушинь: выполнены регулируемыми подлине и представляют собой планку, снабженную продольным пазом с углублениямии У-образную проволочную скобу с гнутымивыступами для взаимодействия с углублени 55 ями планки и с загнутыми концами для размещения в отверстиях бобышек. Кроме того, для исключения повреждения поверхности линз оправы выполнены с буртиком, обрамляющим линзу, внешняяповерхность которого размещена над крайними точками выпуклой поверхности линзы.Кроме того, для прижатия заушин...

Номер патента: 2000554

Опубликовано: 07.09.1993

Авторы: Березин, Воробьев, Второв, Ефременков, Максимов, Рожков

МПК: G01G 13/28

Метки: весового, дозирования, сыпучих

...11 сигнала с датчика 8, блока 12 уставки заданной массы дозы Р блока 13 уставки максимальной массы дозы Расс, блока 14 уставки остаточной массы Р блока 15 уставки предварения выгрузки при перевесе Рлредв. пускателя 16 питателя 3 загрузки и пускателя 17 питателя 4 разгрузки,5 10 15 20 25 30 35 40 45 50 55 На граФике зависимости времени вы грузки от процесса формирования массы дозы и величины остаточной массы участок 18 кривой изображает процесс заполнения доэатора материалом; участок 19 кривой изображает процесс разгрузки дозатора; участок 20 кривой изображает процесс разгрузки доэатора при увеличении уставки остаточной массы Рс,. участок 21 кривой изображает процесс разгрузки дозатора при уменьшении уставки остаточной массы Ро;...

Номер патента: 2000470

Опубликовано: 07.09.1993

Авторы: Бессонов, Воробьев, Ленин

МПК: F03D 7/00, F03D 9/00

Метки: ветроэнергетическая

...по сравнению с воздействием ветра на жестко закрепленную опору.Предлагаемая конструкция позволяет в автоматическом режиме регулировать мощность, изменяя уровень воды в резервуаре, в результате чего повышается КПД и надежность работы установки,На фиг,1 изображен общий вид предлагаемой ветроэнергетической установки; на фиг.2 - схема управления работой ветроэнергетической установки,Ветроэнергетическая установка содержит роторный ветродвигатель 1, размещенный на плавучей платформе 2. Ветродвигатель 1 снабжен датчиком 3, Скорости вращения ротора, например тахогенерато ром, и двумя пороговыми устройствами 4 и 5 с регулируемым порогом срабатывания, например триггерами Шмитта. Платформа 2 помещена в цилиндрический резервуар 6, заполненный...

Номер патента: 1838676

Опубликовано: 30.08.1993

Авторы: Аксютин, Воробьев, Дейцев, Смирнова

МПК: F16B 19/06

Метки: заклепка, потайная

...в направлении, противоположном утяжке. При этом распределение нагрузки при клепке происходит по касательной к углу конуса и металл компенсирующего выступа заполняет углубление вокруг выступа, создавая одновременно натяг под закладной головкой, беэ коробления склепываемых листов обшивки, Равенство высот и объемов компенсирующего выступ и канавки способствует равномерному распределению металла выступа только в зоне зенкованного гнезда в склепываемом листе обшивки,На фиг.1 изображена предлагаемая потайная заклепкаобщий вид; на фиг,2 - заклепка в начальной стадии постановки в пакет со схемой разложения сил; на фиг.3 - эаклепочное соединение.Потайная заклепка содержит стержень 1 с коническои закладной головкой 2, На торце 3 головки 2...

Номер патента: 1837953

Опубликовано: 30.08.1993

Авторы: Аюпов, Власов, Воробьев, Зверев, Куницын, Оранский, Федоров, Фомин

МПК: B01F 11/02, G03C 1/015

Метки: дисперсий, защищаемых, компонент, цветных

...Они в свою очередь возбуждают колебания в упругих перегородках 30, и в частности, в секторах 32, Имея различную длину, сектора 32 (т, к. они образованы прорезями 31 различной длины) имеют различные собственные частоты колебаний. Благодаря этому в патрубке ввода создается акустическое поле е широким частотным спектром колебаний, что способствует интенсификации процесса диспергирования, Обтекая вибрирующие сектора 32, которые имеют закрутку, обрабатываемая среда приобретает дополнительное вращательное движение. При этом двигаясь в патрубке ввода 10 со значительными скоростями по каналу с плохо обтекаемыми упругими перегородками и дополнительными скоростными преобразователями;которые в свою очередь совершают акустические колебания...

Номер патента: 1837320

Опубликовано: 30.08.1993

Авторы: Байда, Воробьев, Нестеренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 15/332

Метки: процессор, сигналов, цифровой

...На втох их входах формируются реальная Юв и имая Я 1 части весового коэффициента, результате на выходе первого умножитеформируется проиэвед 1 ение Ав "Юр 1, а выходе второго А "ЧЧр; Во втором такте рвый умножитель 42 формирует произвение Ак "И 1, а второй- А "Ю 1 . В третьтакте на первые вхо 1 ды умножителей ступают Ав " и А " соответственно, а вторые Юн; по которым они сфо 1 оми 1 оупроизведение Ав " О/в и А 1 " Ив, в твертом такте умножители формируют оизведения Ая " И и А " Ив для орого вычислительного модуля 44,2 инаково, Вычислительные модули нкционируют со сдвижкой во времена 2 такта. В последующих итераципорядок работы вычислительного ока не изменяется, только в этом слуе входные отсчеты на входы умножилей поступают из регистров...

Номер патента: 1835535

Опубликовано: 23.08.1993

Авторы: Воробьев, Воробьева, Ганцура, Козел

МПК: D01D 1/06, G05D 7/06

Метки: жидкости, расхода

...который связан через центральное зубчатое колесо 17 с периферийными зубчатыми секторами 16, установленными на периферийных валах 11. 1 з.п, ф-лы, 6 ил. рийных зубчатых сектора 16, вращение которым сообщается от центрального зубчатого колеса 17, закрепленного на.валу 5. Валы 5 и 11 установлены в подшипниках скольжения 18 и 19 соответсгвенно на плите 6. На валу 5 также закреплен зубчатый сектор 20, угол поворота которого ограничен регулируемыми упорами 21, С сектором 0 находится в зацеплении зубчатое колесо 22, установленное на валу 23. Этот вал размещен в цилиндрической полости малого диаметра,корпуса 7, которая посредством штуцеров24 и 25 связана с инжекционным 26 и сливным 27 каналами, соответственно. Вал 23 содержит наклонные к его...

Номер патента: 1835526

Опубликовано: 23.08.1993

Авторы: Воробьев, Гольдин, Панова, Щербинин

МПК: G01R 33/02

Метки: магнитного, напряженности, поля, постоянного

...источника магнитного поля. перед вращением источник перемещают в вертикальной плоскости относительно центра магнитнойстрелки до совпадения точки измерения с центром магнитной стрелки.Предлагаемое устройство для измерения напряженности магнитного поля поясняется на фиг,2,3, Устройство содержит магнитную стрелку 1, свободно установленную на своей оси вращения 2, размещенную в корпусе 3 с измерительной шкалой 4 (фиг,2), Корпус 3 неподвижно установлен на треноге 5. На треноге 7 вертикально установлен стол 6 с возможностью его вращения в своей плоскости (фиг.З), На столе 6 закреплен двумерный координатник 9, на котором установлен источнйк магнитного поля 8. Корпус 3 с магнитной стрелкой 1 и измерительной шкалой 4 устанавливается на...

Номер патента: 1834996

Опубликовано: 15.08.1993

Авторы: Воробьев, Гринберг, Панфилов, Шалбаян

МПК: F16B 35/04

Метки: герметизации, крепежного, соединения

...специальным инструментом - бойком повышает точность сопряжения, что влияет на повышение герметичности соединений.Для сопряжения кольцевого выступа 8 на потайной головке 4 болта 3 с углублениями 10 инструмент для выполнения последнего, в частности. боек 13 для чеканки (фиг.З) имеет направляющую часть - цапфу 14, диаметр которой равен номинальному диаметру отверстия 5, а длина направляющей цапфы устанавливается по меньшей мере 2/3 от толщины пакета, чем достигается хорошее центрирование инструмента в отверстии. Кроме того, рабочая поверхность 15 бойка копирует посадочную часть потайного болта 6, э исполнительные размеры рабочей поверхности 15 бойка (О, В, д) выбираются таким образом, чтобы с учетом технологических допусков...
