Номер патента: 1510939

Опубликовано: 30.09.1989

Авторы: Василенко, Карагодин, Новгородский, Шилов

МПК: B01D 45/14, B04C 5/107

Метки: циклон

...части расположено устройство 3 для закручивания пылегазового потока, которое снабжено входнымпатрубком 4, У нижнего основания конической части установлен отражательный элемент 5, выполненный в видеплоского диска, снабженного радиально 20расположенными лопатками 6, которыезакреплены над диском посредствомштырей 7, Диск имеет возможность свободного вращения на оси 8, закрепленной на крестовине 9, В центре крышки 252 установлена выхлопная труба 10, заглубленная во внутреннюю полость цилиндрической части корпуса. Коническая части корпуса соединена пылевыцускным отверстием 11 с пылесборным 30бункером 12,Циклон работает следующим образом,Пылегазовый поток поступает во входной патрубок 4 циклона и закручивается в устройстве 3. В...

Номер патента: 1509376

Опубликовано: 23.09.1989

Авторы: Василенко, Иванова, Ковачева, Колядина, Пенкин, Хачатрян, Шевчук

МПК: C08K 13/02, C08L 27/16

Метки: вулканизуемая, композиция, подвижных, уплотнителей

...в табл.1-8 (смеси 1, 5,6,10,11,15,16,20,21,25,26 и 30 - контрольные).формула изобретения 20Вулканизуемая композиция для подвижных уплотнителей на основе сополимера винилиденФторида с трихлорФторэтиленом, содержащая салицилальи мин меди, оксид цинка и техническийуглерод, о т л и ч а ю щ а я с ятем, что, с целью повышения теплостойкости вулканиэатов в напряженном состоянии при сохранении высоких прочностных свойств и низкого коэФфициента трения, она дополнительно содержитволокнистый наполнитель, выбранныйиэ группы, включающей поливинилспиртовое волокно - винол, вискозное,лавсановое волокно с длиной волокна2-10 мм или асбест хриэотиловый сдлиной волокна 1,35-4,8 мм при следующем соотношении компонентов,мас,ч,: Сополимер...

Номер патента: 1509180

Опубликовано: 23.09.1989

Авторы: Аронин, Василенко, Калия, Селех, Скрябин

МПК: B22F 3/03

Метки: пресс-форма

...пресс-формы на этапах прессования и выпрессовки заготовки.Выполнение верхней части стержня полой и установка в цей поршня с дросселируюшим отверстием в его основании позволяет устранить перемещение верхней части стержня в процессе прессования изделия. Выполнение в верхней части пуансона отверстий для размещения дополнительной шпильки, имеющей возможность взаимодействия с поршнем, позволяет устранить это перемещение и при опускании пуансона.Пресс-форма работает следующим образом.В формующую полость пресс-формы, образованную составной матрицей 1, промежуточным кольцом 4 и составным стержнем 5, засыпают прессуемый порошок. Госле этого ца матрицуустанавливают ограничитель 11, а в голость верхней части 7 стержня 5 вставляют поршень 15....

Номер патента: 1509135

Опубликовано: 23.09.1989

Авторы: Василенко, Ментий, Соколенко, Фаустов

МПК: B07C 5/346

Метки: минерального, настройки, покусковой, радиометрического, сепаратора, сортировки, сырья

...снятию диаграммы направлен. ности детектора сепаратора (если она неизвестна). Для этого эталонный кусок сырья перемещают в зоне измерения сепаратора с определенным шагом, фиксируют расстояние в от центра куска до оси, проходящей через центр детектора перпендикулярно его 25 30 35 40 45 50 55 чувствительной поверхности, и одновременно регистрируют скорость счета,7 импульсов на выходе нормализатора 4 при каждом положении куска. По полученным данным строят графическую зависимость Д(о), т.е. диаграмму направленности детектора, характер которой в общем виде представлен пунктирной кривой на фиг, 1. Диаграмму направленности экстраполируют к трапеции, выделенной сплошными линиями на фиг. 1. Определяют величину нижнего основания трапеции й,т и...

Номер патента: 1506204

Опубликовано: 07.09.1989

Авторы: Василенко, Колесников, Лимаренко, Павлюк, Соловьюк

МПК: F16H 1/00, F16H 25/22

Метки: винтовая, волновая, передача

...винтовая передача содержит корпус 1, ведущий вал 2, фланец 3, являющийся опорой ведущего вала 2, имеющее винтовую нарезку гибкое колесо 4, герметично соединенное с флан цем 3, генератор 5 волн, жесткое ко" лесо в виде цилиндров 6 - 8 с винтовыми нарезками, направляющими 9 и опоры 1 О качения, обеспечивающие осевое перемещение цилиндров 6 - 8. В цилиндрах жесткого колеса выполнен параллельно оси гибкого колеса сквозной продольный паз 11, шириной равный ширине корпуса 1. Корпус 1 установлен перпендикулярно оси жесткого 30 колеса и крепится к герметичной камере фланцем 12. Параметры винтовых ,нарезок цилиндров 6 - 8 связаны с параметрами винтовой нарезки гибкого колеса 4 соотношением 35 При вращении ведущего вала 2 с генератором 5 волн,...

Номер патента: 1504317

Опубликовано: 30.08.1989

Авторы: Василенко, Даненков, Романенков, Тринчер

МПК: E04B 7/16

Метки: аэрационная, панель, покрытия

...над полкой 2 панели, В проеме 5 заслонка одной стороной закреплена шарнирно болтами 8 с возможностью вращения на этих болтах как на оси, а другой свободно опирается на легкоплавкие фиксаторы 9, выполненные, например, из оргстекла. Легкоплавкие Фиксаторы 9 являются 10 съемными и крепятся на обрамлении проема 5 перед установкой аэрационной панели в проектное положение. В транспортном положении заслонки 6 закрепляются от поворота дополнительными болтами.Для облегчения поворота заслонок 6 в проемах 5 аэрационной панели по боковым сторонам заслонок и смежным с ними сторонам проемов в плоскости 20 торцов 7 закреплены уголковые элемен" ты 10, например, из кровельной оцинкованной стали, разрезающие слои утеплителя 3 и гидроизоляцни 4, а в...

Номер патента: 1503794

Опубликовано: 30.08.1989

Авторы: Василенко, Дорошенко, Потапов

МПК: A61C 19/00

Метки: высоты, прикуса

..., ревх(тически ррц ннцх ВНЧС. Б(кгынй были оцрелс. и; ( Оцс ць (говышецця высоты црцкхсч 35 ц(х(, г;ц гемыч сносиоч. 11 рц цц)ыгценцц высо(ы црцкусд цд 3 чм цгелкацье В В 1 Ч(.(Р(КР(Цггоеь ООГЦ Х ЧЕЦЬЦИЛИСЬ, ЦО 5(ВИ.Ц)(.Ь х . В ю г гиВ об.с г ц же втел ьц ы х м ыи и.1 о,ьцой ц (О 1 ов,гецд кг(ццд.цротсз ц, Иижцнн челнкть с (пвышеццеч высоты црикусд ц( 3 1(ч Г(5 Исс 10 яццоГО цо.ьзовацця. Черезо .с О с 1 о 5 ц цх л О и.с т гк) р ц Г сх ь ц О с, б с, к г цць- И)к Гсхд цс ожст ргз Годар и В(ь и ж(.- ц;гьриер 3 Б(льцоц К, 19 гет 11 остхццл с 45 жлобми цд боли ц хруст в Области црдво.го Вцсочцо-ццжцсчсхюстного сустава с иррд,гцдццец В Висок цри сомкнутых челюстях Когда ро Ирцоткрьгг, боли цроходят. Кроме (о(о, црельяцг 5(ст жалобы цд боли и...

Номер патента: 1502912

Опубликовано: 23.08.1989

Авторы: Беспалов, Василевский, Василенко, Журавлев

МПК: F24F 7/06

Метки: вентиляционная, пыли, улавливания

...подъемной силы, возникающей в результате вихревых эффектов, перемещаются в активную эону удаления пыли, где благодаря распределению скоростей за счет выполнения всасывающего насадка 3 в видесопла Лаваля, частиц пыли поиадаютв осевую зону максимальных скоростейи удаляются через насадок 3 из помещения 1.Оставшиеся частицы пыли мелких,наиболее трудно улавливаемых фракций,попадают в периферийную зону равномерно распределенных скоростей соплаЛаваля и удаляются через насадок 3или перемещаются в верхнюю часть помещения. 11 о ходу перемсщецця этих частиц пыли в верхнюю часть помещения 1 вдоль царужцой поверхности вертикального вытяжного цатрубка 2 аци попадают в зону спектра всасынация тацгенциальцых шелевых карманов 6, Степень разрешения в...

Номер патента: 1502066

Опубликовано: 23.08.1989

Авторы: Василенко, Рудаков

МПК: B01F 3/18

Метки: гранулированных, смешения

...1 табл. бе. Вьлетающие из трубы частицы смеши ваются в воздухе и на поверхности слоя с частицами поступающего в смеситель материала и вместе опускаются. Газ выбрасывается в атмосферу или проходит перед этим через пылеотделительное устройствоГри прекращении подачи газа материал находящийся выше верха трубы, стекает в трубу и заполняет ее под действием сил гравитации.Результаты испытаний приведены в таблице. Смешение по примерам 1 и 6 -8 проводят с гранулированным полиэтиленом, по примерам 2 - 4 - с гранулированным полипропиленом, по примеру 5 . с граиулированным сополимером этилена с впнилацетатом с содержанием винилацетата 30.,с,ч проведения испытаний воздух цспсгьзукт с различными параметрами. В примерах 2 4 применяют две...

Номер патента: 1500482

Опубликовано: 15.08.1989

Авторы: Василенко, Гилимьянов, Евдокимов, Еременко, Пристайлов, Сивецкий, Сирота

МПК: B29B 7/32

Метки: полимерных, смеситель, статический

...сквозные отверстия 14, Накорпусе 1 смесителя установлен штуцер 15 для подвода смешиваемых материалов, сообщенный отверстием 16 скольцевой проточкой 13 на входномразделительном диске 5,Статический смеситель для переработки полимерных материалов работаетследующим образом.Расплав полимера подается под давлением внутрь трубчатого корпуса 1через отверстие 2. На входном разде"лительном диске 5 поток, делится на.отдельные потоки по числу продольныхканалов 6. Одновременно в продольныеканалы б через штуцер 15 и кольцевуюпроточку 13 по отверстиям 14 подается в заданном весовом отношении смешиваемый материал, например, с помощью шестеренчатого насоса, компоненты композиции (стабилизаторы,красителя и др. добавки),Таким образом, во все...

Номер патента: 1499028

Опубликовано: 07.08.1989

Авторы: Василенко, Колесников, Соловьюк

МПК: F16H 57/00

Метки: волновой, генератор, дисковый, передачи, регулируемый

...1) ) 11 ф)1 Г ); 1 ВВг. 4 1)В.(1)е. Б В 1 В фи;Регулируемый ликоньй г( ритор Волнонои передачи содержит основной Валс буртом 2, диски 3 и 4, установленные с разнонаправленным эксцентриситетом на основном валуи Охваченные подшипниками 5 и 6, а также В)движный в осевом направлении шток 7 с буртом 8. Диски 3 и 4 связаны с соответствующими буртами 2 и 8 таким образом, чтобы обеспечивалось только радиа;ьное перемещение дискон относительно буртов. С торцов дисков 3 и 4 выполнены с одного установа сквозные отверстия 9 и 10, оси которых перекрещиваются с осью основного вала 1. Отверстия 9 и О дисков 3 и 4 попарно соосны. Диски 3 и 4 соединены между собой штифтами 1 и 2 фиг. 3), установленными жестко в отверстия, выполненные во фланц 3...

Номер патента: 1495424

Опубликовано: 23.07.1989

Авторы: Василенко, Мерецкий, Мороз, Цалко

МПК: E05B 47/00

Метки: замок, электронно-кодовый

...с выхода элемента И 8 поступает также на вход одновибратора, который формирует по переднему фронту сигнала импульс на время срабатываниязамка. С выхода одновибратора импульс поступает через третий элемент ИЛИ 6 на входы обнуления счетчиков, в результате чего замок приходит в исходное состояние, Если при наборе кое да одна из клавиш нажата неправильно, то коды на входах блока 10 сравнения неравны. В результате сигнал нулевого уровня с первого выхода блока 10 сравнения поступает на вход триггера 7, а также блокирует элемент И 8. Сигнал единичного уровня с второго выхода блока 10 сравнения поступает на вход формирователя 15, который формирует короткий импульс, по-, ступающий на вход обнуления триггера 7 и через третий элемент ИЛИ 6 на...

Номер патента: 1493892

Опубликовано: 15.07.1989

Авторы: Василенко, Колесник, Сорокопут

МПК: G01L 9/08

Метки: давления

...14 и 15 ичастота колебаний в кольце из смесителей 9,10 и усилителя 1 изменяетсясоответственно величине упомянутогофазового сдвига. Частотомер 12 зафиксирует это изменение частоты, по которому можно определить измерение измеряемого давления.Однако частота автоколебаний вкольце из смесителей 9,10 и усилителя 11 зависит не только от сдвигафаэ между сигналами на входах смесителей 9 и 1 О, но и от величины амплитуды сигнала на выходе усилителя 11, которая зависит от амплитудсигналов на выхоцах смесителей, Вто же время при изменении давления,приложенного к резонаторам 2 и 2,изменяется амплитуда сигнала, снимаемого с дополнительного электрода 4 .При отсутствии в схеме устройства амплитудного детектора 13 и аттенюаторов 14 и 15...

Номер патента: 1493809

Опубликовано: 15.07.1989

Авторы: Барласов, Василенко

МПК: F16C 21/00

Метки: комбинированный, подшипниковый, узел

...смещается и соответственно смещается подшипник 7 качения до посадки конической поверхности промежуточной втулки 8 подшипника 7 качения на ответную коническую поверхность втулки 10 вала. В таком положении подшипниковый узел работает как гидростатический подшипник скольжения, а подшипник 7 качения не вращается, Следовательно, вызванные этим вращением вибрации отсутствуют. Кроме того, импульсные нагрузки высокой интенсивности, приложенныь к корпусу 1, передаются через вкладыш 2 подшипника на вал 9 через промежуточную втулку 8, предохраняя подшипник качения от разрушения. При этом вкладыш подшипника и рабочая жид - кость под давлением в.камере 3 выполняют роль жесткого элемента, так как длительность действия импульсивной нагрузки не...

Номер патента: 1492180

Опубликовано: 07.07.1989

Авторы: Василенко, Колесник, Осаволюк, Сыч, Татарников, Угримов

МПК: F23G 7/06

Метки: защиты, ствола, факельного

...д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина,п Изобретение относится к безопас. ой экспУатации газодожигающих устройств и может быть использовано втехнике сжигания газовых отходов,а также в нефтяной, нефтеперерабатываюей, нефтехимической и других отраслях промышленности, где неутилизируемые горючие газы сжигаются на факельных установках. 1 ОЦель изобретения - снижение затрат, расширение области примененияспособа и повышение эффективности защиты окружающей среды,На чертеже показана схема, поясняющая способ.факельная установка, действующаяпо предлагаемому способу, содержитфакельный стояк 1, состоящий из Факельного ствола 2 и головки 3, линию4 топливного газа, заканчивающуюсядежурными горелками 5, линию...

Номер патента: 1491452

Опубликовано: 07.07.1989

Авторы: Белятынский, Василенко, Гаврильченко, Карпенко, Пурик

МПК: A61B 5/16

Метки: исследований, психофизиологических

...первый коммутатор 9, два одно-25вибратора 10 и 11, генератор 12 опорной частоты, дифференциальный усилитель 13, второй коммутатор 14 и регистратор 15.Устройство функционирует следующим образом,Коммутаторами программного блока 6 экспериментатор устанавливаетвид и объем теста для оценки психофизиологических показателей - ско 35рости и качества решения тестовойзадачи, С выхода таймера 7 управляющие сигналы поступают на блок 8преобразования сигналов через входыпервого коммутатора 9, осуществляющего переадресацию сигналов с выходов блока 1 и 2 датчиков физиологических сигналов и производственнойдеятельности, а также таймера 7 навходы одновибраторов 10 и 11 и входы второго коммутатора 14, Формирователь сигналов на основе блоков 10,11 и 13...

Номер патента: 1490517

Опубликовано: 30.06.1989

Авторы: Василенко, Волков, Мороз

МПК: G01M 1/22

Метки: вектора, дисбаланса, измеритель

..."я блокировки работы генг ратора 1синхронизации.Измеритель работает следующим абр,ом. 20При вращении объекта балансировки генератор 1 синхроимпульса вырабать - вает импульс, который устанавливае первый триггер 8. При этом сигнал единичного уровня с выхода первого 25 ,риггера 8 поступает на вход первого расширителя 11 импульсов, а также устанавливает второй триггер 9, на Й-вход которо о подают сш нал единичного уровня. В результате первая 30 схема И 13 открывается и импульсы с выхода генератора 5 импульсов поступают на вход ждущего мультивибратора 16, который запускается и импульсы с его выхода через схему ИЛИ 20 посту 35 лают на счетный вход первого счетчика 6. При этом (после того, как ж.й мультивибратор 16 вырабать азотя,;- имп"льсов)...

Номер патента: 1490510

Опубликовано: 30.06.1989

Авторы: Василенко, Вашкевич, Папушой, Чижденко

МПК: G01L 3/24

Метки: двигателей, мощности

...поступление через нее импульсов с выхода генератора 18 импульсов на вход счетчика 15.Приемопередатчик 2 излучает через антенну 1 электромагнитный сигнал на вибрируемый корпус работающего двигателя и принимает отраженный сигнал, В демодуляторе 3 выделяются составляющая сигнала, вносимая вибрирующим корпусом двигателя в отраженный сигнал, частота которого пропорциональна частоте вращения вала.Демодулировацный сигнал поступает на входы первого 4 и второго 5 узкополосных фильтров, которые настроены на составляющие Г и Г , соответствующие заданным частотам вращения вала, равные Ии М , В процессе разгона двигателя частота вибраций корпуса возрастает и наступает момент, когда в отраженном демодулированном сигнале появляется составляющая с...

Номер патента: 1490227

Опубликовано: 30.06.1989

Авторы: Алексеев, Василенко, Ковалев, Криворучко, Мирошник, Саенко

МПК: E02D 17/08

Метки: крепление, передвижное, траншейное

...11 с механизмом 12 передвижения, например экскаватором. Для45 траншей различной глубины наклонные тяги жесткой связи 11 выполнены раздвижными с возможностью фиксации. Лыки 3 в передней части снабжены средством для зачистки дна траншеи, выполненным в виде клинообразного отвала 13.Передвижное траншейное крепление работает следующим образом.В предварительно отрытую траншею опускают устройство в сборе и крепят55 жесткой связью 11 к экскаватору 12. При этом щиты 6 прижаты к стойкампутем натяжения и выборки гибкой жесткой связи 11 и поворота рычагов10 в вертикальной плоскости в сторону экскаватора 1 2. После остановки экскаватор 12 обратным толчкомповорачивает рычаги 1 О в сторону С 1Это ослабляет натяжение гибких связей 8 и прижимает...

Номер патента: 1490133

Опубликовано: 30.06.1989

Авторы: Балабанов, Василенко, Гулямов, Наумов, Панченко, Романенко, Рудниченко, Соловьев

МПК: C10B 53/08, C10L 5/14

Метки: коксованию, подготовки, угольной, шихты

...УГОЛБНОИ ШИХТЫ виде слоя, затем добавляют свяэующеекаменноугольные фусы Баглейского КХЗ, представляющие собой смесь твердый (64,37.) и жидкий (35,67) частей в количестве 16 мас.Е, после чего засыпают слой второй части угольной шихты, ставят пуансон ц полученные слои сжимают под давлением 28 МПа. Толщина слоя связующего составляет 4 мм, слоев шихты фракции менее 1 мм - 8 мм. Получают брикеты цилиндрической формы высотой 20 мм и мас 5 сой 15 г с плотностью 1,06 г/см Готовые брикеты (с 30 мас,Е к шцхте) смешивают с остальной небрцкетированной частью шихты и подвергают коксованию в контейнерах. В результате1490133 снижаются более чем в 4 раза посравнению с известным способом .(засчет исключения перемешивания и использования пара). формула...

Номер патента: 1490096

Опубликовано: 30.06.1989

Авторы: Василенко, Кошелева, Кудрявский, Марченко, Смирнов, Тюстин

МПК: C02F 1/24, C02F 1/56

Метки: вод, диоксида, извлечения, кислых, сточных, титана

...атомов углерода вводят непосредственно во флотационную машину. Процесс флотации осуществляют 10-20 мин, пенный продукт отделяют. Соотношение АНП и АБДМА поддерживают в пределах 2,0-7,5: 1. При концентрации реагентов-собирателей 80 мг/л способ позволяет на 307 повысить коэффициент извлечения диоксида титана и увеличить концентрацию твердой фазы в пенном продукте до 250-296 г/л, 2 табл. гентов-собирателей АНПцессе флотации поддержлах 20-7,5:1.Концентрациятвердой фазыв пенном продукте, г/л Соотношение АНП: АБДМА 106,0 250,0 270,0 296,0 200,08,0 6,0 3,0 70 100 100 100 100 70 98 100 80 80 100 100 10 80 100 120 1,0:1,0 2,0:1,0 5,0:1,0 7,5:1,0 10,0:1,0 Прототип АДБМА Таблица 2 Концентрациятвердой фазыв пенном продукте, г/л Коэффици иэ влечени Т...

Номер патента: 1489985

Опубликовано: 30.06.1989

Авторы: Андреев, Василенко, Келлер, Пузырев

МПК: B27B 17/00

Метки: испытаний, испытания, моторных, переносных, пил, стенд

...рамы 3 расположились в зажимах 18, 19 и закрепляют винты 8,9, 10, 11, 14, 15, Опорная планка38, закрепленная на корпусе двигателя1, вводится в контакт с измерителем 39.Образец 22 устанавливается на платформу 21 и закрепляется узлом 37крепления. Освобождают гайки 34 и35 устанавливают платформу 21 с образцом 22, поворачивая ее на заданныйугол М, например 30+1 ф, по измерителю 36 и закрепляют гайки 34, 35,Запускают двигатель 1 пилы и устанавливают рабочие обороты. Нагружаютпильную шину 2 со стороны образца22 приводом 27 до достижения макси/мальной производительности пиления.Параллелограммный механизм 25 обеспечивает при этом плоскопараллельнуюподачу платформы 21 с образцом 22 ввертикальной плоскости. В процессепилейия, вследствие...

Номер патента: 1488157

Опубликовано: 23.06.1989

Авторы: Безпрозванный, Василенко, Глаголев, Иванов, Широковский

МПК: B23K 11/02

Метки: биметаллического, инструмента, контактной, металлорежущего, сварки, сопротивлением, стыковой

...торцов, При этом более полно удаляютокислы и загрязнения со свариваемых 30торцов заготовок рабочей и хвостовойчастей инструмента, измельчают зерносварного соединения предотвращаютобразование ферритной прослойки всоединении и обезуглероженного слояна поверхности при последующей промежуточной термообработке сварногосоединения сваренной заготовки инструмента, а также сокращают температуру и время промежуточной термообработ ки, Тем самым повышают качество сварного соединения и экономичность способа контактной стыковой сваркисопротивлением биметаллического режущего инструмента.При давлении менее 350 МПа снижается качество соединения, При давлении более 570 МПа качество соединения не меняется, но уменьшается стойкость формирующих...

Номер патента: 1481308

Опубликовано: 23.05.1989

Авторы: Бычков, Василенко, Грицук, Ермолаев, Крысанов, Маковский, Соболевский, Стрельцов, Трынкин

МПК: E01B 2/00, E01B 9/62

Метки: безбалластный, путь

...комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится кжелезнодорожному транспорту и касается путив тоннелях.Цель изобретения - повышение надежности крепления рельса и виброгасящих свойств за счет равномерногоэагружения упругой прокладки.На чертеже изображен безбалластный путь, поперечный разрез,Безбалластный путь состоит изрельса с головкой 1 и вертикальнымребром 2, концевая часть котороговыполнена с утолщением, подрельсового основания 3 с углублением, омоноличенного путевым бетоном 4, и упругой прокладки 5 с канавками 6 на наружной поверхности, заполняющей полость, ограниченную ребром 2 и стенками углубления.Максимальная ширина упругой прокладки 5 равна ширине головки 1 рельса, а ее высота - глубине...

Номер патента: 1481006

Опубликовано: 23.05.1989

Авторы: Безрадетский, Василенко, Волосенков, Крупецких, Швыдкий

МПК: B23K 15/00

Метки: луча, наведения, свариваемых, стык, электронного

...линию 17 на экране телевизора 10 с изображением следа 16, в результате чего оптическая ось и визирная линия объектива 18 располагаются в плоскости наведения, перпендикулярной оси пушки, на фиксированном расстоянии Н от параллельной ей плоскости 19, пересекающей луч по окружности, радиус которой равен радиусу боковой поверхности цилиндра 2.Свариваемые детали 20 (фиг. 3) устанавливают вместо эталонного цилиндра на стержне 15 оправки 3, находящейся в крайнем нижнем положении 1.Поскольку наружный и внутренний диаметры деталей 20 равны соответствующим диаметрам цилиндра 2 (фиг. 2), оси деталей и луча совпадают. Затем, опустив фиксирующий винт 14, перемещают стержень 15 до совмещения на экране телевизора 10 линии стыка 21 с визирной линией...

Номер патента: 1479216

Опубликовано: 15.05.1989

Авторы: Василенко, Высоцкий, Кобельке

МПК: B23D 27/00

Метки: проката, разделения, труб

...7 калибровку устья концентратораоптимальных размеров. В зависимости отматериала разделяемого проката подбираются накатные ролики 6 и калибрующий ролик 7 с различной формой заточки режущей части. При разделении прокатаиз прочных марок металла (о=180 - 80 кгс//мм ) устанавливаются ролики 6 с угломзаточки режущей части а=120 - 90, а калибруюший ролик 7 соответственно с угломзаточки р=а-(5 - 10). При разделении проката из вязких марок металла (оь=80 -20 кгс/мм) устанавливаются ролики 6 суглом заточки режущей части а=90 - 60,5 10 15 20 25 30 35 40 45 50 55 а калибрующий ролик 7 соответственно с углом заточки р=а - (5 - 10).Механизм циклического нагружения и разделения проката состоит из подшипника 9 качения, закрепленного в расточке ползуна...

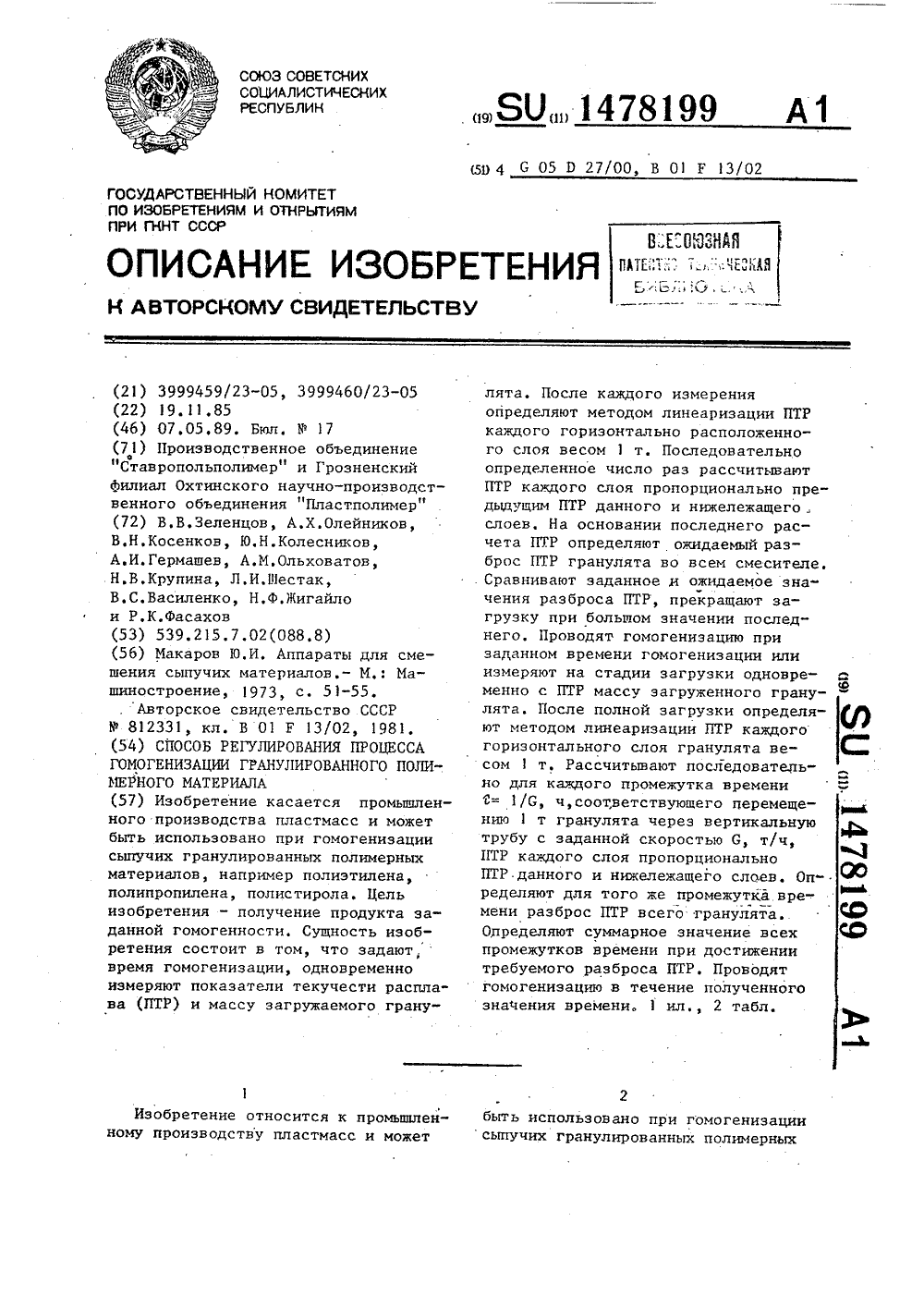

Номер патента: 1478199

Опубликовано: 07.05.1989

Авторы: Василенко, Гермашев, Жигайло, Зеленцов, Колесников, Косенков, Крупина, Олейников, Ольховатов, Фасахов, Шестак

МПК: B01F 13/02, G05D 27/00

Метки: гомогенизации, гранулированного, полимерного, процесса

...достигается свысокой точностью. Разброс ПТР готового продукта превьппает заданноезначение на 0,9 Х.П р и м е р 5. Процесс регулирования проводят аналогично примеру 1,однако загружают гранулированныйполипропилен (ПП) и задают планируемое время гомогенизации = 4 ч, 50 загрузки полиэтилена замеряютпоказатель текучести расплава и одновременно массу загруженного гранулята. В результате получены следующие данные замеров:ПТР, г/10 мин: 0,19; 0,17; 0,2;0,24; 0,33; 0,42; 0,4; 0,38; 0,37;0,38.Масса, т: 1,0; 8,0; 16,0; 24,0; 5 1 О 15 202530354045 а разброс ПТР К = 18 Х. Ожидаемый разброс ПТР К,= 19,4 Х достигается прн массе загруженного в смеситель 1 гранулята 40 т, Проводят гомогенизацию 40 т гранулята при заданном режиме, т.е. при С = 28 т/ч....

Номер патента: 1478160

Опубликовано: 07.05.1989

Авторы: Болдырев, Бочаров, Булеков, Василенко, Москалев, Резников, Шаронов

МПК: G01R 29/12

Метки: напряженности, поля, электрического

...средней силовой линииотклоняющего магнитопровода;Е - нормальная составляющая напряженности электрическогополя,Появление магнитного поля в межполюсном зазоре отклоняющего магнитопровода благодаря силам Лоренцавызывает смещение движущихся ионов иэлектронов газа в герметизированномбаллоне в направлении, перпендикулярном поверхностям полюсов отклоняющего магнитопровода, что в свою очередь, вызывает разность плотностейраспределения зарядов вблизи первойи второй токосъемных шин 12. Так какпри этом общий анодный ток стабилизирован с помощью стабилизатора 14,то его распределение между балластными резисторами 13 в этом случае изменяется в зависимости от величиныскорости изменения напряженностис 1 Еэлектрического поля - по определенс 11ному...

Номер патента: 1477265

Опубликовано: 07.05.1989

Авторы: Акимов, Василенко

МПК: A01B 41/04

Метки: всходов, прореживания, сахарной, свеклы

...снабжено установленными симметрично перед ротором защитными дисками, а опорно-приводное колесо установлено под острым углом к направлению движения и имеет закрепленные на ободе почвозацепы, каждый из которых выполнен в виде плоской пластины, размещенной под острым углом к вертикальной плоскости вращения колеса.2. Устройство по п. 1, отличающееся тем, что каждый нож ротора выполнен с отогнутым под острым углом концом, а ротор имеет поворотные вилки для размещения в них отогнутых концов ножей и дополнительный диск, при этом поворотные вилки размещены на дополнительном диске, который установлен на оси ротора с возможностью поворота относительно основного диска. щаются и вырезают растения из ряда. Устойчивость вращения ротора 5...

Номер патента: 1475782

Опубликовано: 30.04.1989

Авторы: Андреев, Василенко, Келлер, Шевелев

МПК: B27B 17/00

Метки: моторная, переносная, пила

...по обе стороны от него двумя шайбами 14 и двумя гайками 15 и 16.40Упругий стержень 12 жестко соеди/нен с проушинами 7 и 8 с помощьюгайки 17. Положение опорного элемента 13 на стержне 12 регулируется подлине 1 относительно проушин 7 и 8гайками 15 и 16, Величина зазора Брегулируется поджатием опорного эле"мента 13 с помощью шайбы 14 и гайки 16.Упругие элементы 9 выполнены в виде трех винтовых цилиндрических пру"жин равной жесткости (отношение рабочей длины Ь к среднему диаметру Эсрпружины равно 1,45-1,55) и расположены на окружности с центром О через 55равные угловые интервалы в плоскостиХОУ, образованной горизонтальными,главными центральными осями инерцииОХ, ОУ. опорной рамы 6, причем задний упругий элемент лежит на оси 07...
