Василенко

Номер патента: 1227945

Опубликовано: 30.04.1986

Авторы: Василенко, Вербицкий, Микулович

МПК: G01B 7/287

Метки: анализа, зубчатых, кинематической, передач, погрешности

...детектора 12 реверсивного счетцика с подключенным к его выходу цифро-аналоговым преобразователем позволяет получить линейнуюхарактеристику фазового детектора 12 винтервале, знацительно большем 2 я, где 2 л интервал следования импульсов на первомвходе фазового детектора 2. В результатефаза импульсных последовательностей с выходов модуляторов 8 и 9 фазы эквивалента равномерному по уровню квантованиюуглов поворота датчиков 1 и 2 начального и конечного звеньев. Импульсные последовательности с выходов модуляторов 8 и 9фазы поступают на входы схемы 4 измерения кинематической погрешности,Блок 5 синхронного накопления выделяет из сигнала. поступающего с выхода схемы 4 измерения кинематической погрешности, периодическую составляющую,...

Номер патента: 1222701

Опубликовано: 07.04.1986

Авторы: Белый, Василенко, Кисляков, Комаров, Леках, Люблин, Трибушевский

МПК: C22C 35/00

Метки: модификатор, чугуна

...футеровки стеклоплавильных агрегатов. 5Целью изобретения является снижение отбела, повышение пределапрочности и увеличение продолжительности модифицирующего эффекта. ЧОбработке подвергают чугун, содержащий, мас.7: С 3,6; 81 1,9 и Мп 0,5, выплавленный в индукционной печи. Темопература расплава 1400 С. Расход известного и предложенного модифика з гора 0,2-0,6 мас.й.Свойства чугуна после обработки черным графитом и отходами силицированного графита приведены в табл.1,Графйтом черным 0,1 Наличие в составе силицированного графита карбида кремния и кремнезема способствует образованию в расплаве чугуна дополнительных центров кристаллизации. Это способствует изменению эвтектнческого зерна и повышению технических свойств.Как следует из табл.1...

Номер патента: 1221683

Опубликовано: 30.03.1986

Авторы: Василенко, Новиков, Федоров

МПК: H01B 7/36

Метки: маркировки, проводов, электрических

...образом.Все операции выполняются в автоматическом режиме по командам с блока управления. Концы термопластичных нитей 7 предварительно заправлены в дугообразные пазы 12 и зажаты подвижной пластиной .10 при помощи электромагнита 13. Далее производят нагрев ползунов 19 и тыловой опоры 28 нагревателями 29 до температуры горячего тиснения, Провод 15 подается парами роликов 16 и 17. При необходимости формирования маркировочного20 35 45 3 12216элемента блок автоматического управления отключает приводы вращения вначале роликов 16, а затем роликов 17,чем обеспечивается натяжение провода15. Включается привод 4, который через кинематическую передачу 3 и опору1 скольжения производит вращение ходо-вого винта 2 с планшайбой 5 и перемещение его...

Номер патента: 1221256

Опубликовано: 30.03.1986

Авторы: Василенко, Горбачева, Китнер, Кондрашова, Кудрявцева, Петряев

МПК: C25D 1/10

Метки: матриц, плоских, электроформования

...примеры приведены в.таблицеДля сравнения опробован известныйспособ с целью получения матриц сбольшой толщиной копировального рельефа за счет многократного нанесенияслоев.Для этого на подложку из сталимарки 12 Х 18 Н 10 Т нанесли слой негативного фоторезиста, слой предварительно активировали одной вспышкой (лампа ЛУФ), после чего на него нанесли слой триакрилатпентаэритритатолщиной 1-2 мкм. Затем нанесли слойсухого пленочного фоторезиста СПФ.Однако при нанесении 5-го слоя наблюдались коробление поверхности,отслаивание и вздутие слоев,.ввидучего нанесение последующих слоев прекращено. Операции повторяли пять раз,и каждый раз наблюдались указанныеявления после 4-го или б-го слоев,Таким образом, получение матрицыпо известной...

Номер патента: 1220598

Опубликовано: 30.03.1986

Авторы: Василенко, Эрусте

МПК: A21C 5/04

Метки: деления, теста

...с полостью 9 и уменьшающимся радиусом кривизны для прохода теста по направлению вращения барабана, сопряженная с патрубком 1. Поперечный размер камеры 8 соответствует размеру мерного кармана 4.Патрубок 1 подключен к тестопроводу .10.Устройство работает следующим образом.По тестопроводу 10 тесто пад постоянным давлением поступает в патрубок 1, затем в камеру 8, отодвигает поршень 5 и.заполняет карман 4, При вращении барабана 3 сквозной карман 4 поочередно заполняется тестом с диаметрально противоположных направлений.Вытесняемые поршнем 5 куски теста через отверстие 7 поступают на даль 20598 3нейшую обработку, При необходимости технологической остановки, например при подходе люльки (не показана) под загрузку, после отреза последнего куска...

Номер патента: 1217961

Опубликовано: 15.03.1986

Авторы: Василенко, Гугнин, Дейнеко, Зарубин, Иванова, Колобов, Колодяжный, Роговик, Сабанцева

МПК: D21C 3/02

Метки: волокнистого, полуфабриката, целлюлозосодержащего

...полученной по способу-прототипу, что позволяет сократить продолжительность процесса.П р и м е р 2, Проводят натронную варку березовой древесины по предлагаемому способу с добавкой отхода от производства индантрона в количестве 0,01; 0,05; 0,5 и 1,0 и 2,07 от массы абсолютно сухой древесины по следующему режиму: подьем температуры до 170 С 2 ч, варка при 170 С 1,5 ч, расход активной щелочи 16% Ба О от массы абсолютно сухой древесины.Для сравнения по аналогичному режиму проводят натронные варки с добавкой аминоантрахинона (способ-прототип) и добавкой отхода от производства ф -нафтола (известный способ).1217961 Способпрототип Показатели предлагаемый Количество добавки,Ж от массы абс.сух. древесины 0,05 О, 1 005 01 02 05 В том числе...

Номер патента: 1217575

Опубликовано: 15.03.1986

Авторы: Аронин, Бондаренко, Василенко, Павловский, Селех, Сирота

МПК: B22F 3/03, B22F 5/10

Метки: полых, порошка, пресс-форма, прессования

...состоит из матрицы 1, в которой раз 1 мещены подкладки 2, жестко соединенные планками 3 с центральной металлической частью 4 стержня, пуансонов 5, сопрягаемых с. эластичной частью 6 стержня по кони" ческой поверхности, металлических колец 7, охватывающих центральную часть стержня и сопрягаемых с ее эластичной частью. Сечение металлических колец имеет форму равнобедренной трапеции, В крайних кольцах большее основание такой трапеции обращено в сторону металлической части стержня, а в средних - в сторону эластичной, причем число трапеций, большее основание которых обращено к металлической части стер жня, должно быть не менее 4 (по 2 с каждого края стержня), а число трапеций, большее основание которых обращено к эластичной части...

Номер патента: 1217563

Опубликовано: 15.03.1986

Авторы: Василенко, Ефимов, Затуловский, Кучмий, Песковский, Сагура

МПК: B22D 27/20, B22D 7/00

Метки: отливок

...к пластической деформации, растрескиванию металлических гранул во время виброударной обработки, спеканию "в коржи".Подвергаемые воздействию пульсирующей с частотой 40-120 цикл,/мин струи газа дисперсные металлические инокуляторы ударяются о стенки очист. ного устройства, взаимодействуют между собой, что приводит к полной очистке их поверхности от окисных плен.Снижение частоты пульсации струи газа ниже 40 цикл./мин приводит к значительному замедлению времени очистки дроби, а увеличение выше 120 цикл./мин не позволяет добиться эффекта полной очистки от окисных плен поверхности металлическчх гранул, так как они находятся практически во взвешенном состоянии и не испытывают ударного воздействия,Снижение времени виброударнойобработки менее 0,5...

Номер патента: 1217547

Опубликовано: 15.03.1986

Авторы: Василенко, Вейсенберг, Журавлев, Кисляков, Колемасова, Макаров

МПК: B22C 1/02, B22C 1/22

Метки: литейных, отверждения, смесь, стержней, теплового

...Псонол Б 1020-12, имеющее общуюфорд уптт р=- 2ОПЗБО;1, БСЯ ПРОМЫШЗтЕППОСтьО дт 1 ЗИС .Бс , С О;Оган тОноат 11;.1 ц 1 ОБтХ,ттат тотт тдттеп 1 тттттт 1 дБ Осдоне БОрдчых ж 11 рдых спдрОБ в Поэтому ППД 1 Б.;У:.ЛЬЪ 1 Х 3:ат 1 ЕПИЙ КОЭффПЦИЕПТЫ1;,: е д:;т тд Б струкдурттой Обцей тт , тттт: тт " О", Б, тЕтнд СуММа, ОТ 1 0 та.":.тО,т 1 т О 0-12 осаззтЯетст Б Би 1;: отта б-азпой массы;келтонатот ко." пена ГО пвета х 01 ошо раст 1 зонимой Б зон (пнактдчесзди Б здобых соотно :;ттэ 1; я , )Б .;.Нчестнс карбамдддоттданана 1 сыопт НЕецпочтддтетЬпо использовать продукт КФ(ТУ 6-05 - 1785-7 б), зз качестве кислого катаздизатора отЗЕР;д;ттСПДД Па ОСНОВЕ СОЛИ МЕДИ - ПРО- дукт К 11-41 (ТУ б-18 б 1/78), н каЧЕт" ТБЕ СУР 1 ПДН 1:ЕЗЕЗПОГО - ПРОДУКГО 7 813...

Номер патента: 626619

Опубликовано: 15.03.1986

Авторы: Бойко, Василенко, Краковецкий-Кочержинский, Шишкин

МПК: G01N 25/02

Метки: анализа, высоких, дифференциально-термического, температурах

...также возрастает,9 гКроме того, недостатками устройства являются; технологическиетрудности изготовления полостей впробе и эталоне, особенно в случаеисследования твердых и хрупких материалов; невозможность определения температуры конца плавления, таккак при расплавлении пробы модельчерного тела разрушается; изменение показаний оптического яркостного пирометра из-за загрязнениясмотровогоокна продуктами испарения из горячей зоны печи, которые наносятся на стекло конвекционными потоками инертного газа, заполняющего камеру. Это неизбежно,так как указанные полости в пробеи эталоне обычно открыты вверх иокно камеры расположено сверху надполостями,В случае применения вакуума вкамере ограничивается класс исследуемых веществ вследствие...

Номер патента: 1216492

Опубликовано: 07.03.1986

Авторы: Василенко, Ковалев, Кундель, Морозов

МПК: F16H 1/24

Метки: валов, параллельных, передача, промежуточными, телами

...к машиностроению и может быть использовано для преобразования движения внекоторых типах манипуляторов,Цель изобретения - повышениекинематической точности,На фиг.изображена передачадля параллельных валов с промежуточными телами; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3разрез Б-Б на фиг, 2, на Фиг. 4 -разрез В-В на фиг. 1. Передача содержит ведущий диск 1 с радиальными пазами 2 на его торцовой поверхности. Б радиальных пазах 2 установлены ползуны 3 со сферическими углублениями, имеющие возможность перемещения вдоль продольной оси пазов, В сферических углублениях ползунов 3 находятся шарики 4, Передача вращения ведомому диску 5 осуществляется посредством контакта шариков 4 с зубьями 6 ведомого диска 5. 121 б 492Передача работает...

Номер патента: 1216491

Опубликовано: 07.03.1986

Авторы: Василенко, Кундель, Морозов

МПК: F16H 1/24

Метки: валов, параллельных, передача, промежуточными, телами, шариковыми

...Фиг. 4 - разрез В-В на фиг.Передача содержит ведомый диск 1 с нарезанными на его торцовой поверхности зубьями 2 и 3 прямого и обратного контакта, которые взаимодействуют с шариками 4. Соосно установлены ведущий диск 5 и дополнительный диск-компенсатор 6 со сферическими углублениями на их торцовых поверхностях, в которых установлены шарики 4, Ведущий диск 5 и диск-компенсатор 6 снабжены штифтами 7, соедйненными между собой попарно стяжными пружинами 8. При этом ведущий диск 5 и диск-компенсатор 6 имеют возможность взаимного поворота под действием стяжных пружин 8,Передача работает следующим образом. При вращении ведущего диска 5процесс. передачи вращения осуществляется шариками 4, расположенными в сферических углублениях ведущего диска...

Номер патента: 1215102

Опубликовано: 28.02.1986

Авторы: Балачевцев, Василенко, Величко, Гладковский, Гулыманов, Телис

МПК: G05D 23/19

Метки: импульсный, многоканальный, регулятор, температуры

...значениемпилообразного напряжения генератора10, период Т повторения которогов К раз превышает период Т обегания кольцевого счетчика 28. В результате к концу Гна выходе элемента 9.формируется импульс или нулевой уровень, запоминаемые дискретными запоминающими блоками 17-19.Состояние каждого дискретногозапоминающего блока 17-19 однозначно соответствует состоянию соответствующего исполнительного элемента20-22. В течение одного периода Трегулятор осуществляет К опросовкаждого канала регулирования, приэтом время включения каждого исполнительного элемента 20-22 в течениепериода Т пропорционально значениюотклонения действительной температуры от заданной.Таким образом осуществляетсяпараллельная широтно-импульсная модуляция сигналов отклонения...

Номер патента: 1214742

Опубликовано: 28.02.1986

Авторы: Буря, Василенко, Микитаев, Мовчан, Шустов

МПК: C10M 161/00

Метки: приработочный, состав

...состава следующая.При постоянном перемешивании и нагревании до 75 С растворяют в ми 4742 отход тип 2, в составах 5 и 7 отходтип 3.Составы проверяют на операциях З 0 приработки шестерен, материал сталь36 Х 2 Н 2 МФА, окружная скорость шестерен 0,8 м/с, Шероховатость поверхности до приработки 2,3 мкм.Результаты сравнительных испыта ний предлагаемого и известного составов приведены в табл. 3.Предлагаемый состав позволяетповысить производительность процессаприработки в 2,7-3 раза и улучшить 40 качество контактирующих поверхностей.Выбор компонентов в количествах, выходящих за нижнее и верхнее предельное значение (составы 6 и 7 табл, 1и 3), не приводит к положительному 45 эффекту.,0 2,0 2 Окись хро где К в . валентная связь в...

Номер патента: 1214376

Опубликовано: 28.02.1986

Авторы: Василенко, Покальнис, Пучков, Сидоров

МПК: B23K 35/368

Метки: порошковой, проволоки, состав

...порообразованию за счет того, что хром повышает растворимость газов в твердом метапле желеэоникелевых швов и позволяет получить стабильную мелкозернистую аустенитную структуру. Дальнейшее (свыше 20%) повышение хрома в шихте проволоки мапо сказывается на изменении склонности к порообраэованию, Марганец при его содержании в шихте до 6 Е обладает хорошей раскисляющей и рафинирующей способностью, Он удаляет вредные примеси, переводя их в тугоплавкие нерастворимые соединения, например.йпб, и уменьшает содержание кислорода в металле шва. Это способствует повьппению стойкости к поро- и тре 14376 2щинообраэованию. При увеличениимарганца более 87 этот эффектсказывается незначительно, а дальнейшее увеличениЕ марганца может вы.звать падение...

Номер патента: 1213424

Опубликовано: 23.02.1986

Авторы: Василенко, Гриневич, Журавлев, Михайленко, Могилевский, Семенычева, Сурду

МПК: G01R 17/10

Метки: мост, переменного, следящим, уравновешиванием, цифровой, экстремальный

...с характером измеряемого параметра. На втором этапе детектор 3 равновесия формирует импульсы, поступающие на реверсивные счетчики 4 и 5, которые изменяют состояние уравновешивающих элементов 6 и 7 в направлении равновесия. При изменении знака реактивной составляющей объекта измерения возникает несоответствие между последним и конфигурацией измерительной цепи, В этом случае на выходе счетчика 5 появляются импульсы . заема, которые через делитель 11 частоты поступают на триггер 14 зоны и устанавливают его в состояние, при котором включаются управляемые инверторы 12 и 13, изменяющие фазу уравновешивающего и модуляционного сигналов вспомогательного параметра. Состояние триггера 10 знака при этом не изменяется, т,е. не изменяется...

Номер патента: 1211440

Опубликовано: 15.02.1986

Авторы: Василенко, Константинов, Муравьев, Мурашко, Щербатюк

МПК: F02M 65/00

Метки: внутреннего, впрыска, двигатель, опережения, сгорания, топлива, угла

...элементы И служат для формирования сигналов обнуления третьего 24 и четвертого 25 счетчиков соответственно. Восьмой элемент И 23 служит для выработки сигнала Готовность, который является признаком окончания формирования операндов и начала процесса вычисления искомого угла в блоке 27 вычисления согласно алгоритму 15 20 25 зо 35 4 О 45 50 55 Шинные формирователи 29 - 29 ь служат для буферизации данных от внешних устройств (счетчиков) при работе на общую двунаправленную шину 30 данных. Двунаправленная шина 31 управления служит для связи сигналами управления блока 27 вычисления с внешними устройствами Индикатор 28 служит для вывода результата вычисления определяемого угла . Устройство работает следующим образом.В исходном состоянии...

Номер патента: 1211284

Опубликовано: 15.02.1986

Авторы: Василенко, Лифшиц, Мелетьев, Михайловская, Петрова, Улесов

МПК: C12C 7/00

Метки: пивного, сусла

...ионов цинка при затирании навыход экстракта и азотистый составсусла.Из данных табл. 1 следует, чтовведение ионов цинка повышает степеньиспользования белков зернового сырья и выход экстракта (на 1,1-2,17).Получаемое при этом сусло .по аналитическим показателям не отличаетсяот обычного солодового сусла или сусла с несоложеным ячменем и ферментньми препаратами, но содержит большеобщего и аминного азота при одинаковом расходе ферментного препарата.П р и м е р 10. Смесь солода иячменя (507 солода + 503 ячменя)затирали с 4-кратным количествомводы при 40-70 С с 30-минутными выдержками, с 40, 52 и 40-минутнымипри 63 и 70 С. В начале затирания.во все заторные стаканы вводили протеолитический ферментный препарат протосубтилин Г 10 х в...

Номер патента: 1210940

Опубликовано: 15.02.1986

Авторы: Бейлинова, Василенко, Васильева, Диканский, Калугин, Кнороз, Коровайный, Покровков

МПК: B21C 9/00

Метки: волочением, нанесения, поверхность, подсмазочного, покрытия, раствор, стали

...до фильтрации в пересчете на сухое вещество, вес.%:Сидроокись (11,) 8-15 Гидроокись (111) 10-15 Сернокислый кальций 55-65 С, О , МцО, ЯО До 100 СаСО МРО, Бз.О, в продукт нейтрализации попацают с технической иэ - вестью,. которая применяется для нейт - рализации промывной воды. Цвет продукта нейтрализации после отстоя до фильтчации черно в зелен (цвет гид - роокисей Ре (11) и Ре (111), После фильтрации полученный прозукт имеет влажность до 60%. Па воздухе гидроокиси, входящие в состав продукта, в условиях окружающей среды преобразуются в окиси-гидроокиси состава - РеООН, РеО, Ре(ОН) РеОСН, РеО(ОН) , Ре, О., е, О цвет продукта изменяется от черно-зеленого дожелто-красного, что указывает на окисление гидроокчсей в окислы. с...

Номер патента: 1210729

Опубликовано: 15.02.1986

Авторы: Василенко, Счастливый

МПК: A01F 29/02

Метки: измельчитель, кормов

...содержит раму 1, на которой установлен вращающийся загрузочный бункер 2, внутри 5 которого находится молотковый ротор 3. Бункер 2 установлен над неподвижным днищем 4 с питающим окном 5. Измельчитель содержит выгрузное устройство 6. Перед молотковым ротс ром 3 установлена гребенка 1. В питающем окне 5, под молотковым ротором 3, установлено решето 8. Молотковый ротор 3 состоит из набора пластин 9, посаженных на валу 10. 25 Через пластины 9 пропущены шкворни 1, на которых шарнирно подвешены молотки 12, выступающая над днищем 4 часть которых уменьшается по длине от середины к краю бункера 2; 30 Молотковый ротор 3 может быть установлен под углом к плоскости днища 4 таким образом, что вылет молотка 12 над плоскостью днища 4 увеличивается от...

Номер патента: 1209204

Опубликовано: 07.02.1986

Авторы: Василенко, Панчоха

МПК: A61C 13/097

Метки: зубного, полного, протеза, съемного

...с помоЕьо "ранспортира. Если угол 93-95 о, под":ЕлтЮСТЯМЕ 1 СОСТаВЛЯЕТ, ЬгаПРтита 1 т)г) ) КГ, Ч 0 СОО ВЕ г Т г г г,г)ЕсПРи сил Р нак)гсыван 1(Я беззтгбгт.ги ал:ье)еол(ярныыи ОтрОсткаме( Верхней н ци)э-, ней челюстей Во Ьронтал) цом участке С . у 1 к е устацсВлегзнтго 1 .1 бы 1)оц ггЛОМ -,ЯСС( Прц СИЛЕ цакуСЫВаоЕтгг 52 КЕ УС а)авт)игва,вф т.гбтт ПОДт 0(гт Су-.9 1 цри с ит и , тгг .1,гаттчц 2 5-3 кг зубы устацацлива(ог по; тЕГ)10 м ) 2" 9 Чеслц Сттла тса т( г(гыгт;а гт:я СООГВЕТСТВУЕТ , ) - т К 1 УСТацац)1 ива- Бт зубЕ под уг)10 м 9 С 91- ег ";,; Возникающая при накусь)нации безз. - быми Ч ЕЛОСТЯМИ, П")ЕЯг 1 ШВ ЕТ 4 . ) КГ,искусстВенные уб 1.1 ус-ацй 1)лица,. г цоп у лом 9 О и м(нее. ) с: пп),с ) гт;а ЮТ К ПОСацОВКЕ 3)тгбр,-г г...

Номер патента: 1208294

Опубликовано: 30.01.1986

Авторы: Билык, Василенко, Мурашко

МПК: F02M 65/00

Метки: двигателя, диагностики, дизельного

...конца подачи, углаопережения начала подачи и углаподачи соответственно, Переключатель 5 предназначен для включенияодного из датчиков 4,1 ,4,К вибрации, установленного на диагностируемом цилиндре,Устройство работает следующимобразом. Бо время процесса впрыска топлива в диагностируемый цилиндр один из датчиков 4.1,4.К, установленный на этом цилиндре, соединенный переключателем 5 с входом избирателыюго усилителя 6, вырабатывает30 электрический сигнал, поступающий на,его вход, Последний осуществляетусиление вибрационного сигнала и егоселекцию в полосе частот, соответствующей максимальной интенсивностиколебаний, возникающих при впрыскетоплива форсункой. Выходной сигнализбирательного усилителя б поступает на сигнальный вход...

Номер патента: 1206712

Опубликовано: 23.01.1986

Авторы: Василенко, Гецкин, Новиков

МПК: G01R 3/00

Метки: внутрирамочного, магнита, приборов, электроизмерительных

...С целью1 О достижения лучшей прилегаемости цилиндрической поверхности магнита кполюсным наконечникам последниевыполнены с меньшим радиусом гибки,чем радиус цилиндрической поверхБ ности магнита с таким расчетом,что в процессе приварки их предварительно прижимают внешним усилиемдля создания натяга в процессеплавления рельефного выступа 42 О в момент приварки, Для растеканиярасплава в процессе сварки выполнена круговая впадина 5,Для осуществления сварки (фиг,1)предварительно полюсные наконечни 25 ки 2 и 3 прижаты к магниту 1 выстугпами 4, каторые, оплавляясь в про цессе сварки, образуют спай 6(фиг.2), а сами полюсные наконечники 2 и 3, деформируясь усилием сжатия, плотно облегают наружный диаметр магнита 1, образуя натяг.Л...

Номер патента: 1205861

Опубликовано: 23.01.1986

Авторы: Василенко, Давиденко, Лукиенко

МПК: A21C 3/02

Метки: заготовок, тестовых, формования

...6 для предварительнойи ролик 7 для окончательной прокатки тестовой заготовки. Зазор междубарабаном 3 и роликом 6 больше,чем зазор между барабаном 3 и роликом 7 и составляет, например 5 -8 мм. Скорость вращения ролика 6соответствует скорости вращениябарабана , скорость вращения ролйка 7 на 3-5 Х больше скорости вращения барабана 3. Устройство снабжено установленной на раме .1 междуроликами 6 и 7 дугообразной направляющей 8, размещенной с зазором8 относительно поверхности бараба 12058612на 3. При этом зазор Ь между дугообразной направляющей 8 и поверхностью барабана 3 уменьшается внаправлении движения заготовки отролика 6 к ролику 7. Такое размещение дугообразной направляющей образует камеру 9. Привод барабанаосуществляется от...

Номер патента: 1204795

Опубликовано: 15.01.1986

Авторы: Василенко, Тазетдинов

МПК: F04B 51/00

Метки: испытаний, кавитационных, насоса, шнеко-центробежного

...9 рабочего колеса 7 - с двигателем 11 через передачу 12. Двигатели 10 и 11 могут быть выполнены в виде мотор-весов, что обеспечивает раздельное измерение мощностей, потребляемых шнеком 6 и рабочим колесом 7.Во всасывающем трубопроводе 4 установлен осевой подвод 13 и концентрично расположенный по отношению к нему боковой подвод 14, в котором создается закрутка жидкости, подводимой через подвод 14. Последний соединен с напорным трубопроводом 3 посредством байпасной гидролинии 15 с регулируемым запорным органом 16. Перед входом в насос 5 расположена камера 17 смешения, в которой происходит формирование потока жидкости с величиной закрутки, определяемой соотношением расходов жидкости Я и Я 2, подаваемой соответственно через каждый из...

Номер патента: 1204749

Опубликовано: 15.01.1986

Авторы: Василенко, Каулин, Куликов, Мироненко, Пихота, Столяров

МПК: F01D 5/20, F04D 29/38

Метки: лопатка, осевой, турбомашины

...у него толщиной, о т л и ч а ющ а я с я тем, что, с целью сниже-:ния трудоемкости изготовления, покрайней мере одна из сторон П-образной пластины снабжена выступами,расположенными в отверстиях пераи соединенными торцами с противоположной стороной пластины.1204749 Составитель Т.Мазо.ктор М.Товтин Техред Т.Тулик Корректор А,Зимокос Заказ 8501/3ВНИИП Тираж 49 б Подписн Государственного комитета СС делам изобретений и открытий осква, Ж, Раушская наб., д"Патент", г.ужгород, ул.Проектная, 4 илиа Изобретение относится к турбомаши. ностроению и касается лопаток осевых вентиляторов.Цель изобретения - снижение трудоемкости изготовления лопатки.На фиг, 1 изображена лопатка осевой турбомашины; на фиг. 2 - сечение А-А на фиг. 1.Лопатка осевой...

Номер патента: 1203603

Опубликовано: 07.01.1986

Авторы: Василенко, Новиков

МПК: H01B 7/36

Метки: маркировки, проводов, электрических

...влеро- ых МГТФ 0 МГТФ 0 0,11 сти 6 ГТ ния ную тем ити 1 ГТФЭ О, 07 Изобретение относится к технике электро- радиотехнического монтажа, а именно к способам маркирования изолированных проводов.Цель изобретения - расгпирение технологических возможностей.На чертеже изображена схема осуществления способа.Маркирование изолированных проводов осуществляют следующим образом.На изолированный провод 1 навивают с натяжением встык нить 2 из термопластичного материала, после этого производят обжим навитого участка нагревательными элементами 3 и 4 и на оплавленную поверхность навитого участка литерами 5 через типографскую фольгу 6 наносят тиснением маркировочные символы. Технологические режимы процесса маркировки изолированных проводов...

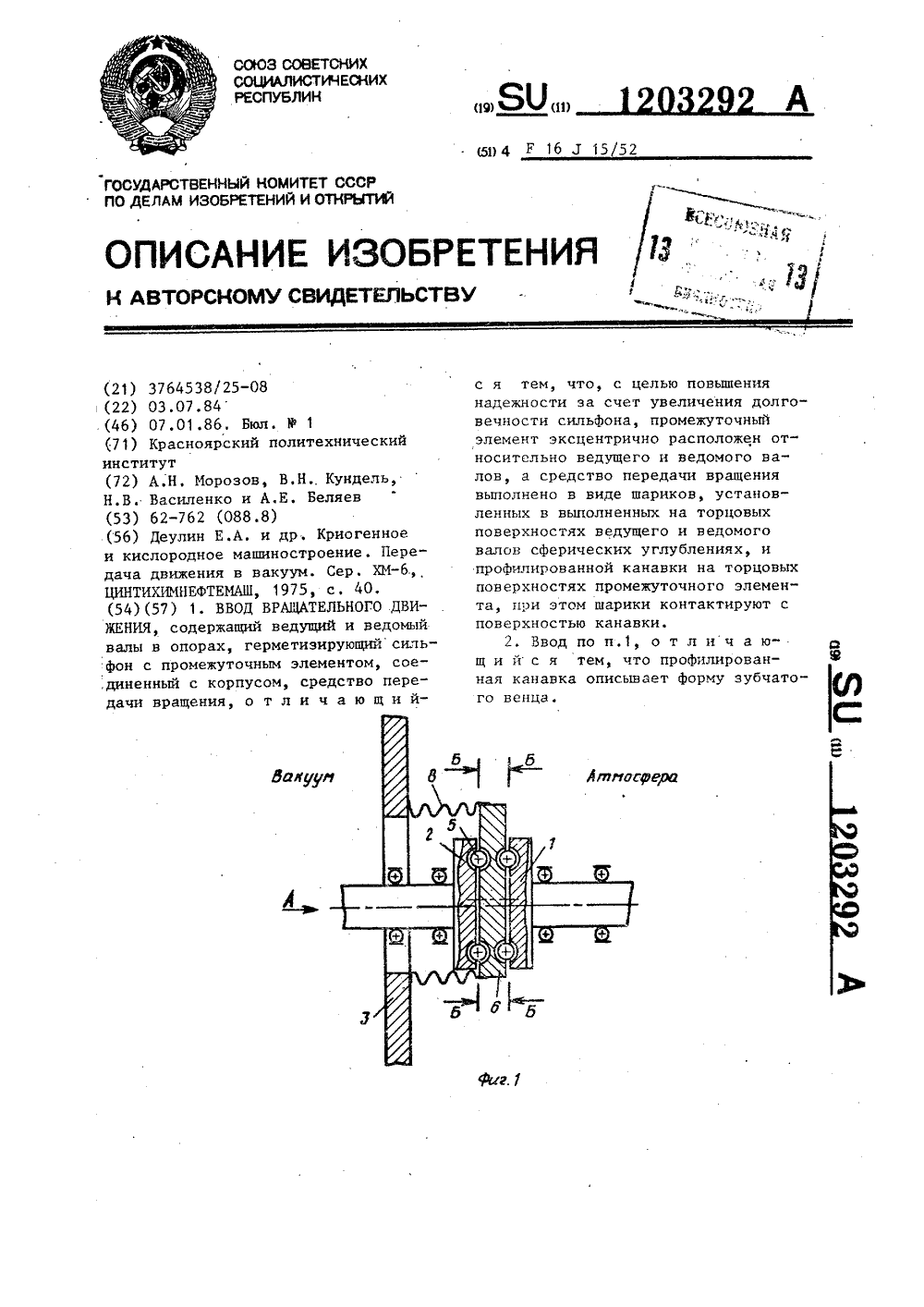

Номер патента: 1203292

Опубликовано: 07.01.1986

Авторы: Беляев, Василенко, Кундель, Морозов

МПК: F16J 15/52

Метки: ввод, вращательного, движения

...п.1, и йс я тем, чт ная канавка описываго венца.1203292 Составитель Г. ЩуренкоТехред Л,Микеш Корректор И. Эрдейи Редактор М. Бланар Заказ 8401/40 Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035) Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 Изобретение относится к вакуумной технике и может быть использовано для осуществления технологи" ческих операций внутри вакуумной камеры,Цель изобретения - повышение надежности эа счет увеличения долговечности герметиэирующего сильфона.На фиг.1 изображен ввод вращательного движения, разрез; на фиг.2 - вид А на фиг.1, на фиг.3 - разрез Б-Б на фиг.1.Ввод вращательного движения содержит ведущий 1 и ведомый 2 валы в опорах...

Номер патента: 1202974

Опубликовано: 07.01.1986

Авторы: Божинов, Василенко, Кошелев, Мартиросян, Трдатьян

МПК: B65G 19/00

Метки: конвейер, скребковый

...продольный стенкой 3 на два канала 4. Каждый канал 4 имеет чередующиеся загрузочные участки 5 и группы разгрузочных отверстий 6 и 7. Каждое разгрузочное отверстие 6 имеет откидную крышку 8. А каждое разгрузочное отверстие 7, расположенные последним в группе по ходу движе. ния тягового органа 9, не имеет откидной крышки. По краям днища 10 рабочего желоба 2 проложены две параллельные направляющие 11 для цепей 12 тягового органа 9. На цепях 12 установлены скребки 13. Холостая ветвь тягового органа 9 опирается на направляющие 14.Вдоль всей трассы скребкового конвейера попарно расположены поперечные ленточные питатели; разгрузочные 15 и загрузочные 16,и питатель 17 подачи заготовок.Конвейер работает следующим образом.При помощи питателя...

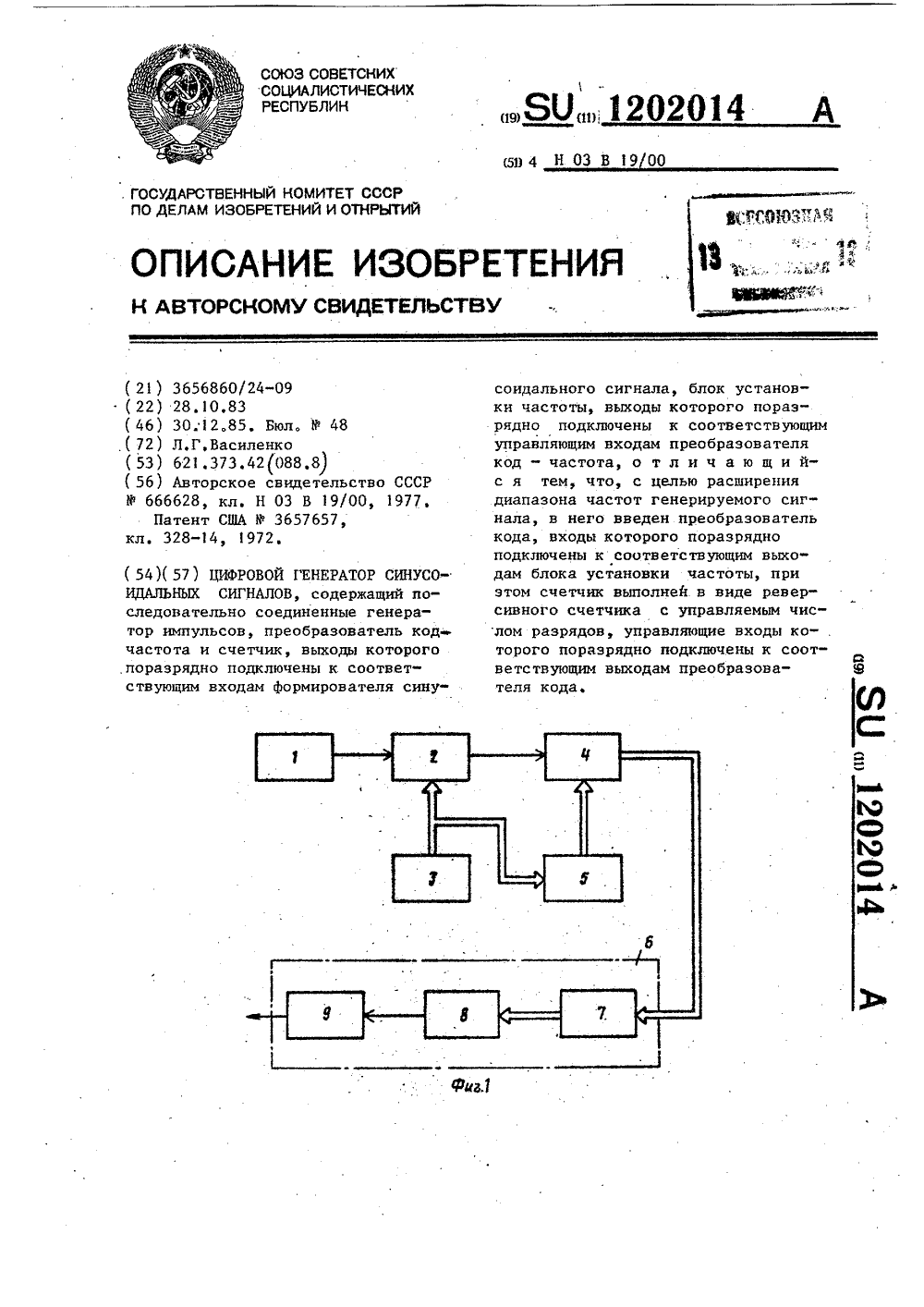

Номер патента: 1202014

Опубликовано: 30.12.1985

Автор: Василенко

МПК: H03B 19/00

Метки: генератор, сигналов, синусоидальных, цифровой

...кода, как следует из функциональной схемы, приведенной на фиг.З,образует на его выходах код такойструктуры, что появление логической "1" в одном или нескольких старших разрядах кода управления преобразователем 2 образует на соответ"ствующих выходах преобразователя 5кода и на соответствующих входах управления разрядностью реверсивногосчетчика 4 уровня логического "0",включая последний, на вход которого 40поступил уровень логической "1",и уровня логической "1" на всех последующих старших разрядах кода управления разрядностью реверсивного 45счетчика 4. Таким образом, с увеличением значения двоичного кода на управляющем входе преобразователя 2частота следования импульсов на еговыходе увеличивается, увеличивается число...
