Тимонькин
Микропрограммное устройство управления
Номер патента: 1495789
Опубликовано: 23.07.1989
Авторы: Благодарный, Жилин, Тимонькин, Ткаченко, Харченко
МПК: G06F 11/36
Метки: микропрограммное
...синхроимпульсус выхода 21.2 генератора 11 происхо-дит,(по переднему фронту импульсас выхода элемента И-НЕ 13) увеличение 55на единицу содержимого счетчика 6,По заднему Фронту импульса с выходаэлемента И-НЕ 13 происходит записьадреса текущей микрокоманды с выхода регистра 4 в блок 2 оперативной памяти,Далее устройство работает аналогично до поступления с выхода 22.11регистра 5 микрооперации Конец операции", При этом происходит обнуление регистров 4,5 и сброс триггера 7пуска, Генератор 11 выключается, иработа устройства прекращается,Режим реверса,В этом режиме триггер 8 находитсяв нулевом состоянии, в которое онустанавливается единичным сигналом,поступающим с входа 19 устройства.Запись адреса очередной выполняемоймикрокоманды в...
Устройство для измерения параметров динамического процесса и управления с самоконтролем
Номер патента: 1495751
Опубликовано: 23.07.1989
Авторы: Могутин, Пугач, Тимонькин, Ткаченко, Улитенко, Харченко
МПК: G06F 11/07
Метки: динамического, параметров, процесса, самоконтролем
...счетный входсчетчика 80, По заднему Фронту этогоимпульса в счетчик 79 запишется кодчисла импульсов, которое будет сформировано генератором 81 за время с, а счетчик 80 увеличит свое состояниееще на единицу и на его выходе (выход второго разряда) появится единичный сигнал, который поступит на выход38 блока, а также запретит прохожде -5ние импульсов через элемент И 84, Поэтому единичный сигнал на выходе 38блока, 3 будет присутствовать в течение всей работы системы. Дальнейшаяработа блока аналогична описанной.На Лиг, Зб представлена временнаядиаграмма работы блока 3, поясняющяяего работу.Блок 4 формирования знака параметра (фиг. 4) предназначен для формирования парафазного кода знака измеряемого параметра на основании анализакодов знака...
Многопроцессорная система
Номер патента: 1494005
Опубликовано: 15.07.1989
Авторы: Дмитров, Соколов, Тимонькин, Ткаченко, Харченко
МПК: G06F 9/50
Метки: многопроцессорная
...поступающим с выхода элемента И 12, навход которого поступает единичныйсигнал с выхода триггера 14,Импульсный сигнал с выхода элемен 5 Ота ИЛИ 1 О пройдет через открытый элемент И 17.М и своим передним фронтомсбросит в нуль триггер 22.М и регистр23,М, а также, поступая на управляющийВХОД процессора 1,М снимет с егосигнального выхода единичный сигнал. Если отказавший процессор единст, венный, то на выходе элемента ИЛИ 11появится нулевой сигнал, который откроет элемент И 261 в результате чего по заднему фронту импульса с выхода элемента ИЛИ 10 триггер 14 установится в нуль и многопроцессорная система будет готова к обслуживанию следующих заявок.В случае отказавших процессоровна выходе элемента ИЛИ 1 будет сохраняться единичный сигнал, в...
Устройство для обслуживания запросов
Номер патента: 1492354
Опубликовано: 07.07.1989
Авторы: Ручка, Тимонькин, Ткаченко, Харченко
МПК: G06F 9/50
Метки: запросов, обслуживания
...элементаИ 8, запрещает прохождение тактовых импульсов с входа 1 устройства, По положительному фронту сигнала на выходе элемента И 29 формирователь 6 импульсов вырабатывает импульс, который через элемент ИЛИ обнуляет триггер 7, а также поступает на вторые входы элементов И 9 и 10.Дальнейшая работа устройства определяется заданным режимом обслуживания абонентов. В случае режима циклического опроса импульс проходит через абонент И 1 О на счетный вход счетчика 3 и увеличивает содержимое его, В случае режима обслуживания абонентов с относительным приоритетом импульс проходит через элемент И 9 на синхровход счетчика 3, в результате чего в него из регистра 14приоритета переписывается код номера наиболее приоритетного абонента,Изменение...
Двухвходовое устройство приоритета
Номер патента: 1483452
Опубликовано: 30.05.1989
Авторы: Тимонькин, Ткаченко, Харченко
МПК: G06F 9/50
Метки: двухвходовое, приоритета
...По окончании импульса на выходе 1.1 появляется единичный сигнал на выходе 1.3 дешифратора 1, который запускает одновибратор 5. Импульс с его выхода поступает на вход одновибратора 6 и запускает его, Импульс на его выходе подтверждает единичное состояние триггера 2. По окончании обслуживания запроса по входу 7 на этом входе появляется нулевой .сигнал, который устанавливает в "О" триггер 2, На выходе 1,2 дешифратора 2 появляется единичный сигнал, кото.рый устанавливает в "1" триггер 3, , который разрешает обслуживание запро"1 ,са, поступившего на вход 8 устройства.При одновременном поступлении запросов на входы 7, 8 устройства либо если это время мало по сравнению с временем срабатывания элементов схемы, устройство работает следующим 10...
Система для отладки программ
Номер патента: 1481774
Опубликовано: 23.05.1989
Авторы: Розен, Рудченко, Тимонькин, Ткаченко, Федоров, Харченко
МПК: G06F 11/28
...включению теневой (основной) памяти в блоке 12.Единичное (нулевое) состояние триггера 87 соответствует переходу к теневой (основной) памяти.Блок 10 синхронизации (фиг. 11) содержит первый 95, второй 96, третий 97 элементы И, первый 98 и второй 99 элементы ИЛИ.Входы 18, 100.1, 100.2, 100.3, 46, 5 и группа 47 входов блока 10 соединены соответственно с первым входом элемента ИЛИ 98, первым, вторым входами элемента И 95, первым входом элемента ИЛИ 99, первым входом элемента И 97, вторым входом элемента ИЛИ 99 и группой входов элемента И 96. Выход элемента И 95 соединен с входом элемента И 96, выход которого соединен с вторым входом элемента ИЛИ 98.Выход элемент ИЛИ 98 соединен с вторым входом элемента И 97, выход которого является выходом...
Асинхронное устройство для программного управления
Номер патента: 1481712
Опубликовано: 23.05.1989
Авторы: Жахарев, Мунтяну, Тимонькин, Ткаченко, Улитенко, Харченко
МПК: G05B 19/08
Метки: асинхронное, программного
...- значение результата проверки логического условия(назначение группы 3.1-3.пэлементов 2 И-ИЛИ),Элемент ИЛИ 6 предназначен дляформирования управляющего сигнала записью в регистр 2 адреса,Элемент ИЛИ 7 предназначен дляформирования сигнала, свидетельствующего о результатах проверки логгческих условий, Сигнал единицы на еговыходе появится в случае совпадения5значения некоторого логического условия с заданным.Однбвибратор 8 предназначен дляформирования импульса перехода к очередной микрокоманде по окончании1 О проверки логических условий,Шифратор 9 предназначен для уменьшения числа разрядов в адресе микрокоманды путем преобразования унитарного кода, соответствующего младшим15 разрядам адреса в двоичный код. В результате этого преобразования...
Устройство для контроля многоканальных импульсных последовательностей
Номер патента: 1478216
Опубликовано: 07.05.1989
Авторы: Литвишко, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко
МПК: H03M 13/47
Метки: импульсных, многоканальных, последовательностей
...Этот импульсна время своей длительности закрывает мультиплексор 3, элемент И 14передним фронтом переключает счетчик 1 в следующее состояние, а зад 45 ним фронтом записывает в счетчик 2код начальной установки из блока 13,478216После окончания импульса одновибратора 8 открываются мультиплексор3 и элемент И 14, в результате чегоустройство переходит в режим контро 5ля второй импульсной последовательности. В дальнейшем при правильномформировании всех импульсных последовательностей устройство функционирует аналогично описанному, Послеконтроля п-й импульсной последовательности устройство снова переходитк контролю первой импульсной последовательности и т.д .При переходе устройства к неконтролируемой входной последовательности через...
Устройство для функционального контроля дублированных вычислительных машин
Номер патента: 1476472
Опубликовано: 30.04.1989
Авторы: Агеенко, Могутин, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко
МПК: G06F 11/16
Метки: вычислительных, дублированных, машин, функционального
...11, счетчик 4 увеличит свое состояние еще на 5 10 15 20 25 30 35 40 45 50 55 единицу, те. изменится управляющий код и в соответствии с ним мульти-. плексор 15 пропустит на свой выход код, хранящийся в регистре 12, первый код, поступивший на вход 27 устройства. Следовательно, независимо от числа кодов, поступающих на вход устройства 27, на выходе мультиплексора 15 будет присутствовать первый из поступивших кодов, При формировании генератором 11 следующего импульса работа устройства повторится.При поступлении на вход 28 первого ненулевого кода устройство будет работать так же как и при поступлении ненулевого кода на вход 27 устройства, Элемент ИЛИ 23 сформирует на своем выходе единичный сигнал, триггер 8 пуска перейдет в единичное...
Устройство для контроля распределения ресурсов в вычислительной системе
Номер патента: 1476468
Опубликовано: 30.04.1989
Авторы: Герасименко, Тимонькин, Ткаченко, Харченко
МПК: G06F 15/16, G06F 15/76
Метки: вычислительной, распределения, ресурсов, системе
...4 управления (если это запуск повторный) - в нулевое.Высоким потенциалом с прямого выхода триггера 2 режима запускается генератор 3 импульсов, а низким потенциалом с инверсного выхода закрывается группа элементов И 5.Первый импульс с выхода генератора 3 импульсов через открытый высоким потенциалом с инверсного выходатриггера 4 управления элемент И 9 по-.5ступает на синхровходы всех регистров 1,1-1,п, разрешая тем самым прием информации о состоянии распределения ресурсов: в третий разряд первого регистра 1.1, в первый разряд 10второго регистра 1.2, во вторые разряды третьего 1,3 и четвертого 1.4регистров запишутся единицы, В остальных разрядах всех регистров будутхраниться нули, 15По заднему фронту первого импульсатриггер 4 управления...
Устройство для распределения заданий процессорам
Номер патента: 1476466
Опубликовано: 30.04.1989
Авторы: Ручка, Тимонькин, Ткаченко, Харченко
МПК: G06F 9/50
Метки: заданий, процессорам, распределения
...же си гн ал пс ступает на управпяюый вход дешифратора 59, в результате чего на его информационном выходе, соответствующем номеру требуемого процессора, форируется импульсный сигнал, поступающий на одноименный единичный вход регистра 5, .Таким образом, по синхроимпульсу сэ в регистр 7 заносится в унитарном коде номер требуемого процессора, Прямые выходы разрядов регистра 7 посту" пают на элементы И 61 и 62 первой и второй групп, На вторые входы элементов И 61 группы поступают сигналы с информационных выходов регистра 6, в котором фиксируются по ь, значения1476466"Занят",Инверсные выходы разрядов регистра 7 с помощью группы элементов И 635блокируют прбхождение на блок приоритета сигнала "Свободен" от соответствующего процессора, Таким...
Микропрограммное устройство управления
Номер патента: 1476465
Опубликовано: 30.04.1989
Авторы: Марков, Мощицкий, Тимонькин, Ткаченко, Харченко
МПК: G06F 11/36
Метки: микропрограммное
...И 19.В случае поступления в устройство неправильного кода операции или искажения его разрядов при прохождении через мультиплексор 4 адреса и регистр 2 агреса, или неисправности в блоке 1, дешцфраторе 6, единичный сигнал на входе/выходе 25 сформирован не будет и соответственно на инверсном входе второго элемента И 19 будет нулевой сигнал, При этом в случае ошибки с поступлением ца, третий вход элемента И 9 первого тактового импульса с второго выхода1.1 генератора 11 тактовых импульсов элемент И 19 Формирует сигналошибки, поступающий ца коммутатор8 контроля и далее на вход триггера12 ошибки. Таким образом осуществляется контроль за правильностью поступающих кодов операций,Если ошибки це произошло, то позаднему Фронту тактового импульса...
Устройство для программного управления технологическим оборудованием
Номер патента: 1476434
Опубликовано: 30.04.1989
Авторы: Пугач, Тимонькин, Ткаченко, Тюрин, Улитенко, Харченко
МПК: G05B 19/18, G05B 19/408
Метки: оборудованием, программного, технологическим
...переводит в режим приема.Данные считываются из блока 7оперативной памяти в блок 1 заданияпо шине 3.1 данньгл в соответствиис адресами, поступающими на его адресные входы с шины 4,1 адреса,Блок 1 задания может записыватьданные в блок 7 оперативной памяти,при этом шинный формирователь 8 оперативной памяти по второму входуразрешения, с которого снимается активный уровень сигнала, переводитсяв режим ввода данных с шины 3, 1 данных,Блокоперативной памяти по входу записи активизируется и переводится в режим записи,Данные с шины 3.1 данных записываются в блок 7 оперативной памяти всоответствии с адресными сигналами,50.поступающими на ее адресные входы сшины 4.1 адреса.При отсутствии разрешающих сигналов выходы блока б постоянной памя...
Мультиплексор с контролем
Номер патента: 1471194
Опубликовано: 07.04.1989
Авторы: Мунтяну, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко
МПК: G06F 11/10
Метки: контролем, мультиплексор
...элемент и включает дешифратор 2 адреса и коммутатор 3.Мультиплексор с контролем работает следующим образом. После включения питания по цепях сброса производится установка всех элементов памяти в нулевое состояние. В исходном состоянии открыта первая группа элементов И и закрыта вторая группа элементов И блока 13 элементов 2 И-ИЛИ, следовательно, на информационные входы мультиплексора 15 подается код с прямых выходов дешифратора 10 контрольного кода. В случае исправности мультиплексора 15 на его выходе присутствует единичный сигнал, поданный на первый информационный вход, так как на группу адресных входов мультиплексора 15 подается нулевой код. Сигнал единицы с выхода мультиплексора 15 поступает на второй вход элемента 14 сложения по...
Микропрограммное устройство управления
Номер патента: 1471190
Опубликовано: 07.04.1989
Авторы: Воробьев, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко
МПК: G06F 9/22
Метки: микропрограммное
...17 ипуска 18 устройства, второй 19 ипервый 20 выходы блока синхронизации,40Кроме того, позициями 21,1,21.2, , 21.0 обозначены группывходов логических условий, 22.1,22.2, , 22.Х и 23.1., 23.2,23.(Я) обозначены группы микрооперационных и кода команды выходов БКУсоответственно, позициями 24.1,24.2, , 24.И и 251., 25.2.,25.Н обозначены выходы микроопераций"Коне работы" и "Конец команды" соответственно, а позицией 26 - выходэлемента И 8На фиг. 2 представлены следующиеэлементы: блок 27.К памяти микрокоманд, регистр 28 К адреса, коммутатор 29.К адреса, мультиплексор ЗО.К55логических условий, элемент И 31.К,регистр 32.К микроопераций, регистрЗЗ.К кода команды. На фиг. 3 обозначены триггер 34пуска и генератор 35 тактовых импульсов...
Устройство для программного контроля
Номер патента: 1464142
Опубликовано: 07.03.1989
Авторы: Пугач, Тимонькин, Ткаченко, Тюрин, Улитенко, Харченко
МПК: G05B 23/00
Метки: программного
...с шины "-" источника питания устройства подается на вход запуска одновибратора 21, который формирует на своем выходе 11 положительный одиночный импульс. Этот импульс (фиг.1 и 7) поступает на вход установки триггера 9 пуска, а повторому входу элемента ИЛИ 19 - на вход установки триггера 10 управления. Выход триггера 9 пуска активизирует вход тактового генератора 12, который начинает генерировать три неперекрывающиеся тактовые последовательности. Выход триггера управления 10 активизирует второй вход первого элемента И 14, поэтому первый импульс с выхода 12.1 тактового генератора по первому входу первого элемента И 14 поступает на вход 3.2 записи регистра 30 адреса формирователя 3 программ.По заднему фронту импульса на входе 3.2 (фиг4 и 7)...
Устройство для формирования маршрута сообщения в однородной вычислительной системе
Номер патента: 1462344
Опубликовано: 28.02.1989
Авторы: Мельников, Тимонькин, Ткаченко, Харченко
МПК: G06F 15/177
Метки: вычислительной, маршрута, однородной, системе, сообщения, формирования
...код, поступающий на управляющий вход демультиплексора 18 и подготавливает его выход для записи очередного сообщения в регистр 15.2 и т.д.При занесении информации в буферные запоминающие блоки на выходе элемента И-НЕ 19 (фиг.2) соответствующего блока появляется сигнал логической единицы, Этот сигнал (сигналы) с выходов буферных запоминающих блоков поступают, во-первых, через элемент ИЛИ 10 (фиг,1) на управляющий вход блока 11 синхронизации, во-вторых, на информационные входы блока считывания информации.Сигнал логической единицы на управляющем входе блока 11 синхройизации (фиг.4) разрешает формирование импульсов на выходе генератора 29 для синхронизации работы устройства.Так как триггеры 24.1-24.9 находятся в нулевом состоянии то первый...
Устройство для контроля двухфазных импульсных последовательностей
Номер патента: 1462319
Опубликовано: 28.02.1989
Авторы: Тимонькин, Ткачев, Ткаченко, Харченко
МПК: H03M 13/47
Метки: двухфазных, импульсных, последовательностей
...последовагельность не искажена. Тогда с приХодом первого и второго импульсов из гервой пачки первой Фазы содержимое начетчика 2 становится равным соответственно "001" и "010", вследствие Мего на выходы блока 5 будут последовательно поданы слова 9и 2. Поскольку эти слова совпадают с нулевым Словом, то в схеме сохраняется прежнее значение сигналов. С приходом же последнего (третьего) импульса пер" 9 ой пачки первой фазы на выход блока 5 будет подано слово номер три. При Этом единичным сигналом с второго выхода ПЗУ будет открыт элемепт И О, а выход коммутатора 8 будет отключен от входа 22. Нулевым же сигналом с первого выхода блока 5 запрется элемент И 9, а вход 21 устройства будет подключен к выходу коммутатора 8 Тем самым по...
Устройство для распределения заданий процессорам
Номер патента: 1462315
Опубликовано: 28.02.1989
Авторы: Ручка, Тимонькин, Ткаченко, Харченко
МПК: G06F 9/50
Метки: заданий, процессорам, распределения
...сигнал с прямого выхода триггера 48 поступает на вход эле мента И 19 и разрешает прохождениесинхроимпульса, поступает на управляющий вход мультиплексора 31, а также поступает на. вход элемента ИЛИ-НЕ64 и Формирует разрешение доступа к 30блоку 8 памяти. Код номера готовогок выполнению задания с выходов регистра 22 поступает на информационныйвыход 30 устройства, а также черезмультиплексор 31 поступает на адресный вход блока 8 памяти, в результате чего на вь 1 ход блока 8 памяти выдается .код номера процессора, распределенного дпя выполнения данногозадания. По синхроимпульсу на выходеэлемента И 19 сформируется единичныйимпульсный сигнал, который поступаетна управляющий вход дешифратора 34 иразрешает Формирование сигнала сброса...
Устройство приоритета
Номер патента: 1456957
Опубликовано: 07.02.1989
Авторы: Тимонькин, Ткаченко, Харченко
МПК: G06F 9/50
Метки: приоритета
...соответ.ствующих разрядов регистров 1 и 2,Одновременно сигнал с выхода элемента И 22 поступает на вход триггера20 и устанавливает его в единичноесостояние, Сигнал с выхода триггера20 поступает на выход 13 устройства,разрешая считывание информации с выходов 12 и 14 устройства,С появлением очередного импульсана выходе 23, 1 генератора 23 устанавливается в ноль триггер 20 и устройство переходит к обработке следующего запроса,Если на обработку поступили только запросы с относительным приоритетом, то после появления импульса навыходе 23,1 генератора 23 триггер 21остается (или устанавливается) в нолевом состоянии. В результате этоговсе верхние элементы И коммутатора8 открыты и единичные сигналы всехпоступивших запросов поступают...
Устройство для контроля и индикации отказов
Номер патента: 1448339
Опубликовано: 30.12.1988
Авторы: Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко, Шумилкин
МПК: G05B 23/02, G06F 11/22
...соответствующую интервалам наблюдения и безопасности соответст венно.Одновибратор 17 предназначен для выдачи импульса, достаточного для срабатывания второго 1, третьего 2 и четвертого 3 счетчиков и первого ЗО 7 триггера при окончании интервалов наблюдения и безопасности в количестве сбоев эа интервал наблюдения меньше заданного, причем со следующим синхроимпульсом после окончания интервала наблюдения приходит импульс сбоя на вход 20 устройства.Первый элемент ИЛИ 18 предназначен для выдачи единичного потенциала на Б вход второго 6 триггера с целью 4 О перевода его в единичное состояние при заполнении первого 4 счетчика до установленного числа или заполнении второго 1 счетчика до установленного числа при условии, что третий 2 45 счетчик...

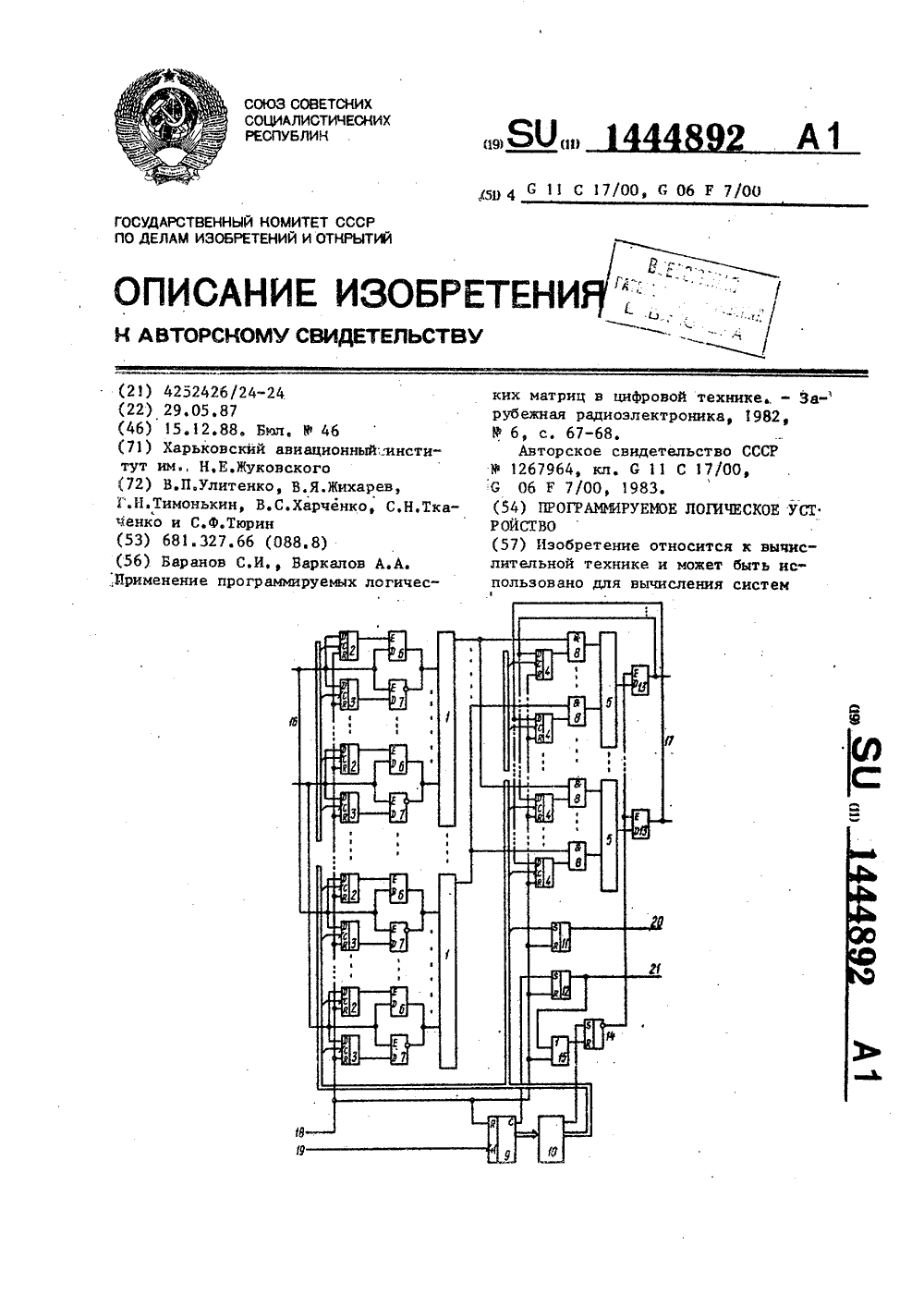

Программируемое логическое устройство
Номер патента: 1444892
Опубликовано: 15.12.1988
Авторы: Жихарев, Тимонькин, Ткаченко, Тюрин, Улитенко, Харченко
МПК: G06F 7/00, G11C 17/00
Метки: логическое, программируемое
...Фронту сигнала на втором выходедешиФратора 10. Лалее процесс прог"раммирования продолжается аналогично.По (ц+1)-му импульсу на тактовомвходе 19 первый триггер 1 устанавливается в состояние "1" по входуустановки, на который подается сигнал "1" с (Р+1)-го выхода дешиФратора 10. На выходе 20 устройства устанавливается сигнал "1", что свидетельствует об окончании программирования элементов ИЛИ,По (гд+1)-му импульсу на входе19 второй триггер 12 устанавливается в состояние по входу установки, на который подается сигнал "1"с выхода переполнения счетчика 9.Поэтому на выходе 21 устройстваустанавливается сигнал "1", что свидетельствует об окончании программирования элементов И и выходных сигналов. Сигнал "1" с выхода триггера 12 по...
Устройство для контроля последовательностей импульсов
Номер патента: 1444777
Опубликовано: 15.12.1988
Авторы: Тимонькин, Ткаченко, Харченко
МПК: G06F 11/16
Метки: импульсов, последовательностей
...результате из блока 1 постояннойпамяти будет считан код номера входа91, по которому должен поступить оче 50редной импульс контролируемой. входнойпоследовательности, а мультиплексор 4подключит этот вход ко входу счетчика 2. Одновременно по переднемуфронту импульса на выходе мультиплексора 4 сработает.одновибратор 5,который сформирует импульс, длительность которого превышает максимальную длительность импульсов, поступающих на входы 9 устройства, плюсвремя задержки этих импульсов наэлементах 6 и 7, В результате элемент запрета будет закрыт на всевремя действия импульса, поступившегона вход 9 и далее через элементыИЛИ 6 и элемент 7 задержки на входэлемента запрета. Сигнал ошибки навыходе 12 устройства не будет сформирован, так как...
Устройство для распределения заданий процессорам
Номер патента: 1444770
Опубликовано: 15.12.1988
Авторы: Ручка, Тимонькин, Ткаченко, Харченко
МПК: G06F 9/50
Метки: заданий, процессорам, распределения
.... - нал, по отрицательному фронту которого в регистре 16 запоминается состояние триггеров 13 группы, а задержанным на элементе 18 задержки передним фронтом этого сигнала триггер, соответствующий наиболее загруженному 45 процессору, сбрасывается в нуль. Если при этом есть менее загруженные процессоры (нулевой сигнал на выходеэлемента ИЛИ-НЕ 26), то процесс распределения запроса продолжается дотех пор, пока после очередной опера- ции сравнения и сброса все триггеры13 группы не установятся в нулевое состояние. На выходе элемента РАВНОЗНАЧНОСТЬ 38 сформируется единичный разрешающий сигнал..При этом в регистре 16 фиксируются в унитарном коде номера наименеезагруженных процессоров,. Очередной 704тактовый импульс проходит через элементы И 30...
Устройство для распределения заданий между эвм
Номер патента: 1444765
Опубликовано: 15.12.1988
Авторы: Бек, Дмитров, Конорев, Тимонькин, Ткаченко, Харченко, Чернышов
МПК: G06F 9/50
Метки: заданий, между, распределения, эвм
...с выходаэлемента ИЛИ 7.1 - 7,М поступает "на суммирующие входы счетчиков 2.1 -2.Мвсех каналов, прибавляя к их содержимому по единице, но очередной импульс со входа 17 поступает через открытый элемент И 9.2 и элемента ИЛИ 6.2 на вычитающий вход только счетчика 2.2, в результате чего к содержи3 14447 мому счетчиков всех каналов, кроме счетчика 2.2, прибавляется по едини" це, а счетчик 2.2 остается в прежнем положении.Рассмотрим случай, когда сигнал5 о выполнении очередной задачи поступил от ЭВМ, в которой не содержалось минимального количества задач. Этот случай показан на фиг.2 в. Очевидно, что в этом случае надо только иэ счетчика 2 данной ЭВМ вычесть единицу. Происходит это следующим образом. Пусть сигнал поступил на вход 18.М. Тогда...
Устройство для распределения заданий процессорам
Номер патента: 1441399
Опубликовано: 30.11.1988
Авторы: Ручка, Тимонькин, Ткаченко, Харченко
МПК: G06F 9/50
Метки: заданий, процессорам, распределения
...на управляю 15 щий вход мультиплексора 61, разрешает прохождение на его выход сигналовс входа Х 2. Таким образом, на адресный вход блока 21 памяти поступаетсодержимое счетчика 78, который фор 2 п мирует последовательные адреса ячеекблока 21 памяти по синхроимпульсамПо следующим синхроимпульсамв регистре 73 осуществляется переза Б поминание содержимого ячеек блока 21памяти. В ячейке памяти, соответствующей процессору, не завершившему задание, будет записан номер этого задания, а в остальных ячейках - нуле вой код. При обнаружении ячейки сненулевым содержанием на выходе схемы72 сравнения формируется единичныйсигнал, который поступает через элемент ИЛИ 45 на управляющий вход иульЗб типлексора 60 и разрешает прохождение на его выход...
Устройство программного управления
Номер патента: 1441353
Опубликовано: 30.11.1988
Авторы: Соколов, Тимонькин, Ткаченко, Харченко
МПК: G05B 19/18
Метки: программного
...должна быть меньше максимального интервала между выходными импульсами То,5По переднему фронту этого импульса г информация с входов 24 и 27 устрой 1015менного интервала между выходными им 50 7выходных импульсов. Это происходиттогда, когда одновременно существуютединичные сигналы на выходах элементов сравнения 8 и 10,Элемент ЗАПРЕТ 21 в режимах разгона и торможения формирует синхросигнал записи начального значения всчетчик 5, Синхросигнал записи свыхода элемента И 17 проходит на выход элемента ЗАПРЕТ 21 только тогдакогда привод работает не в стационарном режиме, о чем свидетельствуетнулевой сигнал с выхода элементасравнения 9, поступающий на инверсный вход элемента ЗАПРЕТ 21.Третий элемент И 19 формирует единичный сигнал запрета для...
Устройство для программного управления
Номер патента: 1439535
Опубликовано: 23.11.1988
Авторы: Мунтяну, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко
МПК: G05B 19/18, G05B 19/414
Метки: программного
...возможна одновременная проверка не более и логических ус" ловий, Проверка соответствия значений логических условий олидаемым осуществляется в блоке 3 сравнения группой элементов 2 И-ИЛИ 19. 1-19.п. Выходной сигнал .-го элемента 2 И-ИЛИ 19. 1-19.п группы Определяется Функциейу =х,х; +х;,х где х - первый (второй). выход1 Ю.-й пары Выходов 11",1-11,п группы блока 1 памяти;х, - значение х.-го логическо 1ГО УСЛОВИЯ.По Окончаьппо проверки логических условий на Выходе 18 блока 3 сравнения Формируется единичный сигнал, по" ступающий на вход одновйбратора 4 Поэтому сигналу одновибратор 4 формирует импульс, по заднему Фронту которого в регистр 2 адреса. заносится адрес очередной микроьоманды с ВторОГО информационноГО входа комму татора 7.Текуший...
Устройство для программного регулирования
Номер патента: 1437833
Опубликовано: 15.11.1988
Авторы: Мунтяну, Пугач, Тимонькин, Ткаченко, Улитенко, Харченко
МПК: G05B 19/18
Метки: программного
...счетчика 15, увеличивая его содержимое на единицу, и на вход третьего элемента 17 задержки.Возможны следующие режимы работы устройства.1. Режим последовательного считывания программ, записанных в блоке 1 памяти. В этом случае на выходе 25 пульта 14 управления единичный сигнал отсутствует. На остальных его выхсдах сигналы могут быть произволь" ные. Второй элемент И 16 заперт и сигнал "1" с выхода третьего элемента 17 задержки не будет проходить на С-вход регистра 2 адреса и изменять его состояние. Импульсы с выхода генератора 6 импульсов поступают на счетные входы делителя 4 частоты регистра 3 времени и на первый вход первого элемента И 8. По заднему фронт этих импульсов содержимое регистра3 времени уменьшается на единицу. При полном...
Многоканальное устройство для обработки запросов
Номер патента: 1434435
Опубликовано: 30.10.1988
Авторы: Тимонькин, Ткачев, Ткаченко, Харченко
МПК: G06F 9/50
Метки: запросов, многоканальное
...сигнал с выхода элемента ИЛИ 12 запирает элемент И 17 и сигнал сброса с входов сброса триггеров 4 снимается.К этому времени сигнал запроса со входа 19 уже снят, вследствие чего дальнейшее функционирование устройства зависит лишь от количества запросов на момент сброса триггеров 4. Таким об разом, обработка запроса во втором режиме продолжается всего лишь один такт, под которым поднимается один период следования импульсов генератора 5.В третий режим устройство переходит при наличии запросов на двух и более входах. При этом на входах 22 и 23 дешифратора 3 формируются единичные сигналы, вследствие чего сигнал на его выходе 26 равен единице, а на остальных его выходах -- нулю. Этим единичным сигналом через элемент ИЛИ 11 открыт элемент И...
