Тимонькин

Номер патента: 1310776

Опубликовано: 15.05.1987

Авторы: Мунтяну, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G05B 19/08, G05B 23/02

Метки: программного, процессами, циклическими

...произойдет полноеобнуление блока 14 регистров контроля. В результате на выходе элемента ИЛИ-НЕ 26 установится сигналединицы, который переводит в нулевое состояние КБ-триггер 22 управления. По истечении времени работыблока 5 исполнительных органов времязадающий блок 3 формирует импульсный сигнал, поступающий на второйвход элемента И 31 и вход первого 45элемента 1 задержки. Так как напервом инверсном входе элемента И 3присутствует сигнал единицы, импульс единицы с выхода первого времяэадающего блока 3 не проходит на вход 50блока 6 сигнализации,По истечении времени, определяемого элементом 11 задержки,сигнал Тц поступает на первыйвход элемента И 12. Так как на втором (инверсном) входе этого элемента присутствует нулевой сигнал, сигнал...

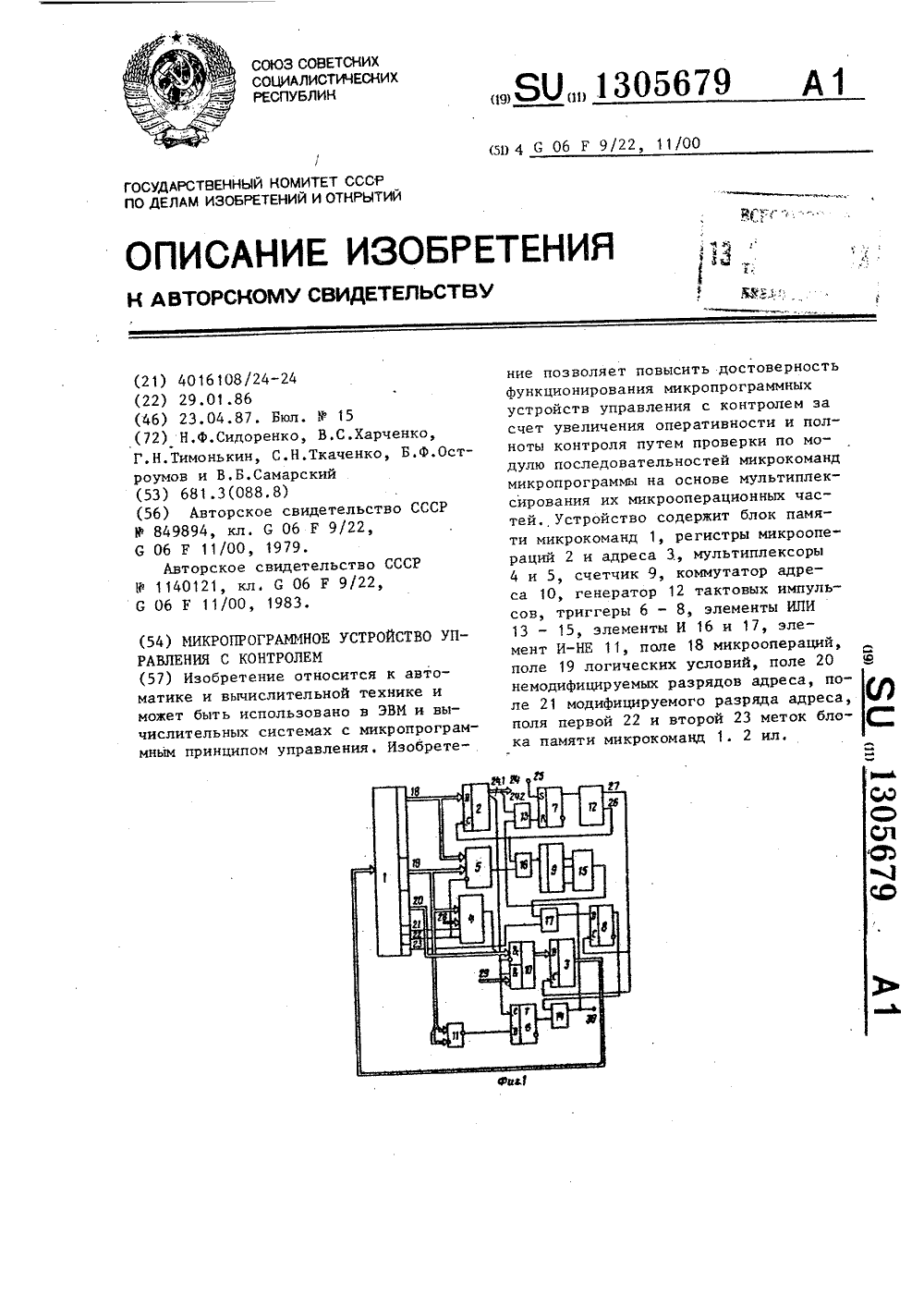

Номер патента: 1305679

Опубликовано: 23.04.1987

Авторы: Остроумов, Самарский, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: контролем, микропрограммное

...условия. На вход 23 устройства поступает значение проверяемого логического условия. В мультиплексоре 4 в зависимости от значений логических условий происходит модификация значения младшего разряда кода адре 2 Ь 0(1 с н) "1+ "ЬЬц 1 50 младший разряд(модифицируемый)кода ад 0 еса;значения логических условий;конъюнкция значений разрядов ну.левого кода логде аУ 1 У У 1,Д,= х хх хса.Особенностью модификаций младшего 40 разряда кода адреса является то, что модификация адреса не происходит при нулевом коде номеров логических условий и при коде, которым отмечены все начальные микрокоманды микропро граммы. Поэтому логическая функция, реализуемая мультиплексором 4, имеет видХв ХХ Х гических условий;конъюнкция значений разрядов кодов,...

Номер патента: 1302277

Опубликовано: 07.04.1987

Авторы: Кириченко, Кривоносов, Меховской, Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: абонентов, группы, микропрограммное, обслуживания, приоритетного

...условия (на выходе элемента ИЛИ 56 блока 4), отсутствует, что является признаком того, что микропрограмма, к которой происходит возврат, являет 25 35 40 команды поступит с выхода поля адреса микрокоманд БПП 1 (естественное продолжение выполнения микропрограм мы), При наличии прерывания адрес очередной микрокоманды поступит в регистр 11 адреса микрокоманд с выхода поля констант БПП 1 и произойдет переход к очередной микрокоманде, в которой вырабатываются микрооперации на четырнадцатом и пятнадцатом выходах поля управления регистра 9, по которым произойдет останов второго блока 6 синхронизации и сброс триггера 37 блокировки и регистров 15-17 хранения заявок.Таким образом, вырабатывается условие попадания заявки, вызвавшей в БПП 1, В...

Номер патента: 1298747

Опубликовано: 23.03.1987

Авторы: Дмитров, Овечкин, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/50

Метки: заданий, между, распределения, эвм

...в счетчик 2.1 посинхроимпульсу с входа 12. После этого на выходе элемента ИЛИ 8,1 появляется единичный сигнал, которыйоткрывает элемент И 7.1, В результате этого импупьсы с входа 10 поступают на вычитающий вход счетчика 2.1,отсчитывая тем самым время выполнения задания в ЭВМ.Поступившее следующее (второе)задание распределяется во второй канал 1.2,поскольку с второго выходасхемы ч.2 сравнения и первого выхода схемы 4,3 сравнения подаются единичные сигналы на входы элементаИ 6.2,Единичнык сигнал с выхода элемента И 6,2 открывает блок 5.2 элементов И.Таким образом, очередное задание,поступившее на вход 11 устройства,направляется в ту ЭБМ, суммарноевремя выполнения заданий в которойминимально, что обеспечивает равно"мерную загрузку всех...

Номер патента: 1298721

Опубликовано: 23.03.1987

Авторы: Овечкин, Тимонькин, Ткаченко, Харченко

МПК: G05B 23/02

Метки: импульсных, многоканальных, последовательностей

...мультиплексора 3 и блока 4задержки, В результате этого в счетчик 13 запишется код начальной установки, хранившийся в нулевой ячейке 15ПЗУ 14 и соответствующий первой контролируемой последовательности (поступающей на вход 9 устройства), Черезоткрытый элемент И 16 на счетный входсчетчика 13 начнут поступать импульсыОс выхода генератора 15, в результатечего начнется отсчет времени задержки блоком 4, которая превышает на5-107 период следования импульсовпервой контролируемой последовательности.Если до момента появления импульсана выходе блока 4 на вход 9 устройства поступит импульс контролируемойпоследовательности, то он пройдет 30через мультиплексор 3 и элемент ИЛИ6 на вход одновибратора 7, которыйпо его заднему фронту сформирует импульс,...

Номер патента: 1298712

Опубликовано: 23.03.1987

Авторы: Мунтяну, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G05B 19/08

Метки: программного, процессами, циклическими

...времени, отсчитываемых времязадающим блоком 3, выбирается равной максимальному времени работы исполнительных органов по данной программе, С выхода блока 3 в момент окончания отсчитываемого интервала 30 времени подается импульс на вход 25 блока 4 набора программ, на выходах 30 которого, соответствующих работающим по данной программе исполнитель-. ным органом, формируются импульсы, 35 поступающие на вторые входы группы элементов И 8.Вторая группа датчиков 14 времени формирует на выходах 33 в момент начала работы исполнительных органов 40 5 сигналы, длительность которых определяется минимальным временем работы соответствующего исполнительного органа. По заднему фронту сигнала на выходе 33 происходит переключение 45 триггеров 15 управления в...

Номер патента: 1297063

Опубликовано: 15.03.1987

Авторы: Могутин, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G05B 23/02, G06F 11/26

Метки: диагностирования

...в единичноесостояние, Для этого на его входы по 1297063дается сигнал с выхода блока сравнения 10, сигнал с выхода 27 метки, блока 1 памяти и тактовые импульсы с выхода 33 генератора 13 тактовых импульсов. Если первые два сигнала примут нулевые значения, то на выходэлемента И 17 пройдет очередной тактовый импульс с выхода 33 генератора13 и триггер 11 отказа перейдет вО единичное состояние.Элемент И 18 служит для управления обнулением триггера 11 отказа.Для этого на его входы подается сигнал с выхода коммутатора 8 управляю 15 щего сигнала и тактовые импульсы с выхода 33 генератора 13 тактовых импульсов, Если сигнал на выходе коммутатора 8 примет единичное значение (что произойдет по окончании микропрограммы диагностики), то очередной...

Номер патента: 1297062

Опубликовано: 15.03.1987

Авторы: Рахлина, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/26

Метки: сравнения, схем

...поступившему на вход 14 устройства, триггер 6 устанавливается в единичное состояние и запускает генератор 7 импульсов.Первый тактовый импульс с выхода генератора 7 поступает на вход блока 8, в результате чего проверяется 20 правильность работы схемы 1 сравнения при А=В=О. Одновременно этот импульс подается на счетные входы триггера 4 и счетчика 2. Триггер 425 устанавливается в единичное состояние, а в счетчик 2 записывается число 1. По выходным сигналам счетчика 2 на выходе 23.1 появляется единичный сигнал, который открывает элементы И 9.1 и 9.2. В результате этого на входы схемы 1 сравнения подаются числа А=10000 и В=000 О, т.е. А)В и при ее правильной работе на выходах 24.1 и 24.2 формируются нулевые сигналы, а на выходе 24.3 -...

Номер патента: 1297061

Опубликовано: 15.03.1987

Авторы: Герасименко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/26

Метки: распределения, ресурсов

...в вычислительной системе с 25 группы 14 информационных входов за-писывается в регистр 1.В соответствии с графом распределения ресурсов, изображенным на фиг. 3, во второй разряд первой группы, в третий разряд второй группь 1, в четвертый разряд третьей группы и во второй разряд четвертой группы разрядов регистра 1 записываются единицы. Остальные разряды остаются в нулевом состоянии.Второй импульс с выхода генератора 4 тактовых импульсов через открытый элемент И 10 поступает на второй вход элемента И 1 1 и открывает его. Единичный потенциал с выхода этого элемента устанавливает триггер 7 управления в единичное состояние, а также поступает на вход элемента задержки 6.45Сигнал с единичного выхода второго триггера 7 управления запирает...

Номер патента: 1297057

Опубликовано: 15.03.1987

Авторы: Левина, Муравьев, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/22

Метки: сравнения, схем

...первый вход первого элемента И 14При приходе следующего (и+1)-го импульса на второй : вход первого элемента И 14 импульс с его выхода поступает на С-вход второго регистра 4 и по его заднему фронту в младший разряд второго регистра 4 записывается единица с его П-входа, в то время как во всех разрядах первого регистра 3 устанавливаются нули,45 Дальнейшая работа устройства осуществляется аналогично описанной, После того, как по очередному (и+1)-му импульсу во всех разрядах первого и второго регистров 3 и,4 окажутся нули на выходе третьего элемента И 16 сформируется импульс, который, поступив на С-вход третьего регистра 5, обеспечит сдвиг единицы в следую 55 щий его разряд, т,е, единичный сигнал на выходе 28 третьего регистра 5, а значит и...

Номер патента: 1297051

Опубликовано: 15.03.1987

Авторы: Бек, Герасименко, Конорев, Тимонькин, Ткаченко, Харченко, Чернышов

МПК: G06F 15/177

Метки: распределения, ресурсов

...мультиплексоров 8.1 - 8.ш, 9.1 - 9.щ, атакже для управления приемом информации в регистры всех блоков.Функциональное назначение элементов распределителя 4 (5 - 7) импульсов следующее,Счетчик 95 предназначен для формирования кода .выбора очередного процесса. Дешифратор 96 предназначендля формирования сигнала выбора кода очередного процесса для анализа,Счетный вход 97 предназначен дляприема импульсов на одноименный входсчетчика 97, Вход 98 установки предназначен для приема сигнала установки в ноль счетчика 95, Группа выходов 74.1 - 74.п (75.1 - 75,ш; 76;77.1 - 7.1 с; 78 у 79.1 - 79.ш, 80)предназначена для выдачи распределенных во времени импульсов.Рассмотрим функциональное назначение элементов управляющего мультиплексора 8.д (фиг....

Номер патента: 1293739

Опубликовано: 28.02.1987

Авторы: Остроумов, Сидоренко, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/30

...выхода дешифратора 73 блока 4 задания режима (фиг.5) . Сигналом с выхода дешифратора 12 (фиг. 1) разрешается передачаинформации со входов 63 устройства на выходы 21 блока 1 ввода-вывода. Информация с выходов 21 блока ввода-вывода распределяется следующим образом: сигналы с выходов трех младших разрядов поступают с выходов 21 блока 1 ввода- вывода на соответствующие разряды входов 22 блока 2 хранения признака (фиг. 2), а сигналы с выходов третьего и четвертого разрядов управляющего слова поступают с выходов 21 блока 1 ввода-вывода на соответствующие разряды входов 56 регистра 9.1При этом сигналом, поступающим на вход 49 регистра 9, осуществляется запись в регистр кода выбора канала объекта контроля.Дешифратор 66 блока 2 (фиг. 2)...

Номер патента: 1291986

Опубликовано: 23.02.1987

Авторы: Долгий, Дремлюга, Кузуб, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 11/26

Метки: тестов, формирователь

...58 наприем содержимого поля П 4 регистра140 с выходов регистра 40, Это полесодержит второй байт команды, Крометого, срабатывает элемент И 63, сигнал с выхода которого выполняет в8610регистр 49), который, срабатывая по очередному импульсу с входа 2,1 блока 3,4, разрешает запись инАормации с выходов регистров 46 - 49 в регистр 56, а также через элемент ИЛИ 72 устанавливает триггер 71 блока 4 (Аиг,б) в единичное состояние9 -12919блоке 4 действия, аналогичные описанным выше и срабатывает триггер10,3, открывающий дешиАратор 7 блока 1 (Аиг,2) для Аормирования очередной тестовой команды,5Затем по тактовому импульсу свхода 2,1 срабатывает элемент И 60блока 4, который разрешает записькода второго байта команды в регистр59, откуда он...

Номер патента: 1291985

Опубликовано: 23.02.1987

Авторы: Горбель, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/16

Метки: импульсов, распределителя

...поступивший на вход 4,1 устройства, на выход элемента И 2.1 не проходит, так как триггер 1.1 находится в нуле. Своим передним фронтом он сбрасывает в ноль триггер 1,2, а задним устанавливает в единицу триггер 1.1. Импульс, поступивший на вход 4.2 устройства, через элемент И 2.2 не проходит, так как триггер 1,2. установлен в ноль предыдущим импульсом, поступившим на вход 4,1 устройства. По переднему фронту импульса на входе 4,2 сбрасывается в ноль триггер 1,3, а по заднему фронту этого импульса устанавливается в единицу триггер 1.2. Аналогичным образом функционирует устройство при поступлении на его входы последовательно импульсов третьей, четвертой, ,(и) -й последовательностей. Далее импульс, поступивший на вход 4.и устройства,...

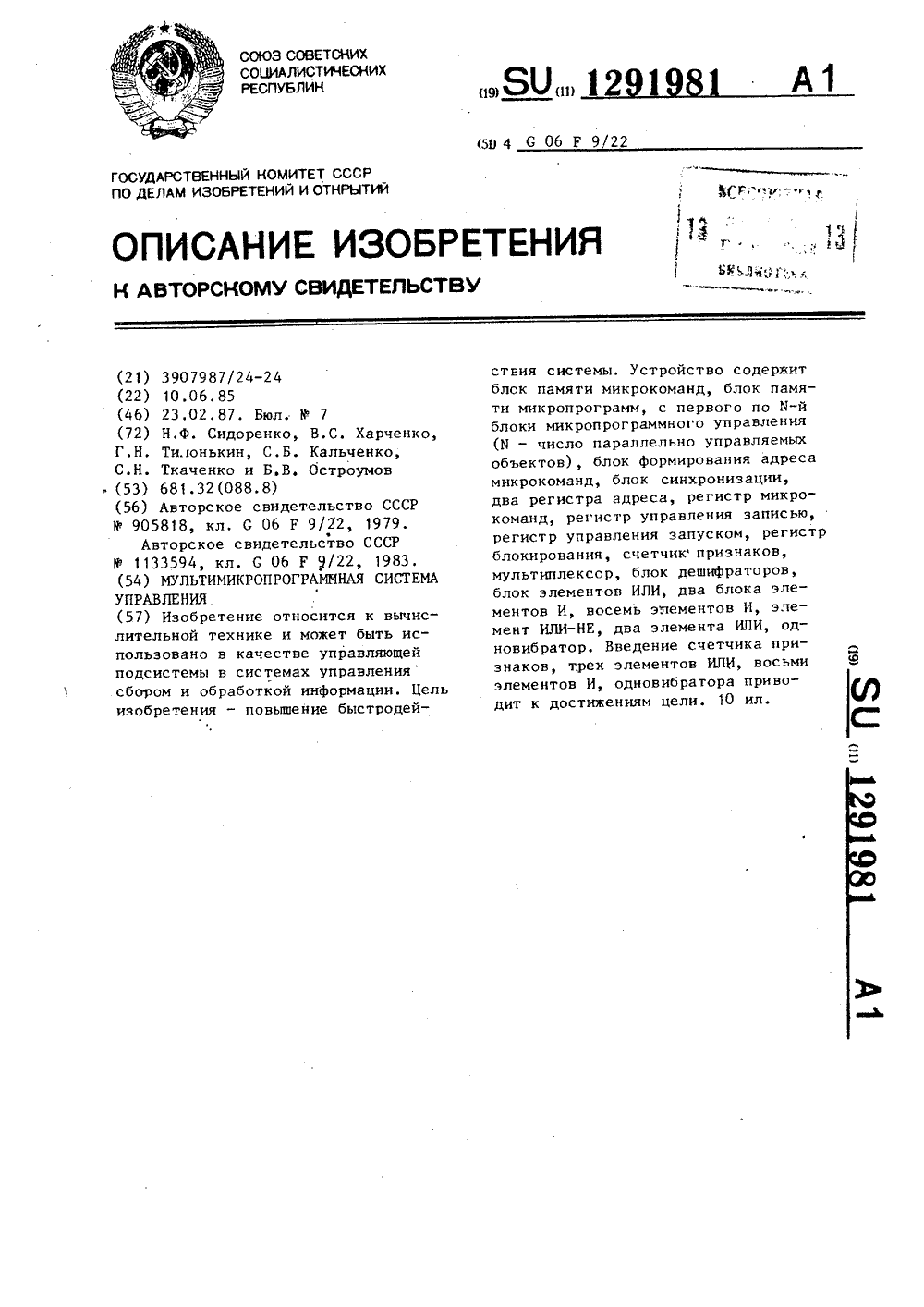

Номер патента: 1291981

Опубликовано: 23.02.1987

Авторы: Калъченко, Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: мультимикропрограммная

...задержанного на время считывания информации БПМК 64 синхросигнала 7 в регистр 65 записывается адрес следующей микрокоманды и т.д. Сигналы микроопераций по мере считывания их из БПМК 64 поступают на вы 15 20 25 30 35 40 45 50 55 ход 41. Модификация адреса с помощью мультиплексора 70 и элементаИЛИ 81 осуществляется также, как приформировании адреса микрокоманд ведущей микропрограммы. При появленииединичного сигнала на выходе 461происходит обнуление регистра 66триггеров 68 и 69 и выдается командао конце работы микропрограммь 1 нижнего уровня на регистры 15 и 16(фиг, 1 и 2). Второй режим записи состоит из двух этапов. На первом этапе осуществляется запись первых частей двух микропрограмм, причем запись первойчасти первой микропрограммы...

Номер патента: 1290326

Опубликовано: 15.02.1987

Авторы: Дмитров, Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/50

Метки: запросов, многоканальное, обслуживания

...находится в нулевом состоянии, Поэтому на его инверсном выходе Аормируется единичныйсигнал, который открывает элементИ 12, Тогда сигнал от обслуживающего устройства- по входу 24 пройдетчерез элемент И 12, элемент ИЛИ 17и поступит на один из входов элементов И 5,1 - 5.п, На другом входе одного из элементов И 5.1 - 5,п канала с наибольшим приоритетом присутствует единичный сигнал с выходаэлемента И 4,К, Следовательно,оче.редной импульс с выхода генератора 20 пройдет на соответствующий выход 25 устройства Рассмотрим второй вариант, Если канал с большим приоритетом не найден, то триггер 7 находится в единичном состоянии и, следовательно, открыт элемент И 13. Тогда импульс12903с входа 24 пройдет на 8-вход триггера 8, переводя его в...

Номер патента: 1287161

Опубликовано: 30.01.1987

Авторы: Баженов, Карнаух, Самарский, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 11/26

Метки: микропроцессорной, системы

...проверки значения логического условия, то работа, устройства будет осуществляться следующим образом.В сумматоре 10 произойдет форми рование требуемого значения кода1адреса команды перехода путем алгебраического сложения кода адреса команды условного перехода и константы ц 2". Фактическое значение адре - 40 са команды поступает на вход 35 адреса устройства. В блоке 7 сравнения осуществляется сравнение требуемого и фактического значения кодов адресов команды перехода, Если 45 сравниваемые адреса равны между собой, то работа устройства будет продолжена. В противном случае блокирована.50Устр 6 йство для контроля микропроцессорной системы функционирует следующим образом.В исходном состоянии все элементы памяти находятся в нулевом состоянии...

Номер патента: 1285471

Опубликовано: 23.01.1987

Авторы: Суярко, Тимонькин, Тищенко, Ткаченко, Харченко

МПК: G06F 11/00

Метки: контролем

...46 на единицу и далее поочередной микрокбманде аналогичноописаннному выше осуществляется вычитание на сумматоре 47 содержимогосчетчика 46 из содержимого регистра45. Таким образом формируется кодобъекта следующего высшего уровня идалее осуществляются описанные вышеоперации по опросу его состояния, 30Если же сигнал на выходе 28 ",лемента И 50 блока 2 (фиг,З) отсутствует, что свидетельствует об отказе в заданном объекте контроля, то по сигналу логического условия (нулево 35го в данном случае), поступающего на вход 28 мультиплексора 19 блока 1 (фиг.2), управление переходит к очередной микрокоманде управления, которая предусматривает следующие действия.С выхода 36.1 блока 1 микропрограм.- много управления на выходы 18 устройства...

Номер патента: 1283780

Опубликовано: 15.01.1987

Авторы: Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 13/10

Метки: внешним, микроэвм, сопряжения, устройством

...0 в соответствующий разряд регистра 70. В результате этого снимается сигнал с линии 36 запроса прерывания (выхода 77.3).Пятый режим работы устройства предназначен для выдачи слова состояния устройства по команде микропроцессора. Слово состояния устройства содержится в регистре 70 (фиг.57 и определяется состоянием соответствующих разрядов 70.1, 70.2 (70,3), маски прерывания готовности младшего старшего) байта данных, а также кода режима взаимодействия с объектом управления, который определяется состоянием разрядов 70.4 и 70.5.В данном режиме начальная стадия включения устройства в работу происходит аналогично описанному для третьего режима. Отличие состоит в том, что на входы А, В и С дешифратора 80 поступает код, который совместно с...

Номер патента: 1283760

Опубликовано: 15.01.1987

Авторы: Баженов, Карнаух, Самарский, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 9/06

Метки: микропроцессорной, системой

...В соответствиис этим на соответствующих выходахпервой группы элементов И 7.1 - 7.Мили второй группы элементов И 8,1Я.М разрешено формирование единичныхсигналов, По этим сигналам осуществляется обращение (считывание илизапись информации) в выбранный дешифратором 5 блок 1. памяти. В процессе функционирования микропроцессора при его обращении к первомублоку 1,1 памяти содержимое счетчика 3 равно нулю, Возбужденным является первьй выход второго дешифратора 5, единичньй сигнал на выходекоторого обусловливает работу первогоэлемента И 7,1 первой группы. Послетого, как на адресном входе 13 устройства устанавливается код адресапоследней ячейки первого блока 1.1памяти на выходе первого дешифратора 4 Формируется единичный сигнал,В результате этого...

Номер патента: 1282137

Опубликовано: 07.01.1987

Авторы: Остроумов, Сидоренко, Снисаренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/16

Метки: импульсов, последовательности

...в случае их пропадания. На фиг, 2 показаны временные диаграммы для и = 3. Входные и задержанные импульсы с выходов элементов 1 - 1 задержкиобьединяются с помощью элемента ИЛИ 4, выход которого соединен с выходом 10 устройства, через одновибратор 3 с контрольным выходом 10 устройстваФ и через элемент 5 запрета, элемент И6 и элемент 2 задержки - с выходом 8сбоя устройства.При пропадании одного или нескольких импульсов контролируемой последоквательности, например, в случае провала питающих напряжений в генераторе контролируемой последовательностиимпульсов или в результате воздействия помех (фиг. 2) на выходах элементов 1 - 1 задержки продолжают вырабатываться импульсы от предыдущихвходных сигналов, которые, проходячерез второй и...

Номер патента: 1282129

Опубликовано: 07.01.1987

Авторы: Дмитров, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 9/50

Метки: заданий, между, распределения, эвм

...сравнения присутствуют единичные сигналы. Поэтому единичный сигнал с выхода элемента И 8.2 открывает блок 7.2 элементов И для пере-. дачи кода очередной задачи и кода .времени ее решения во вторую ЭВМ.Через блок 7.2 элементов И код задачи и код времени ее решения по синхроимпульсу с входа 13 заносится в блоки 2.2 и 1,2 регистров соответственно. Кроме того, код времени решения поступает на суммирующий вход накапливающего сумматора 3.2, По тому же синхроимпульсу, по которому произошла запись в блоки 2.2 и 2.1, происходит приращение содержимого сумматора 3.2. Таким образом, в сумматоре 3.2 накапливается суммарное время решения двух задач.Аналогичным образом следующий код очередной задачи и код времени ее решения поступают в канал. При этом...

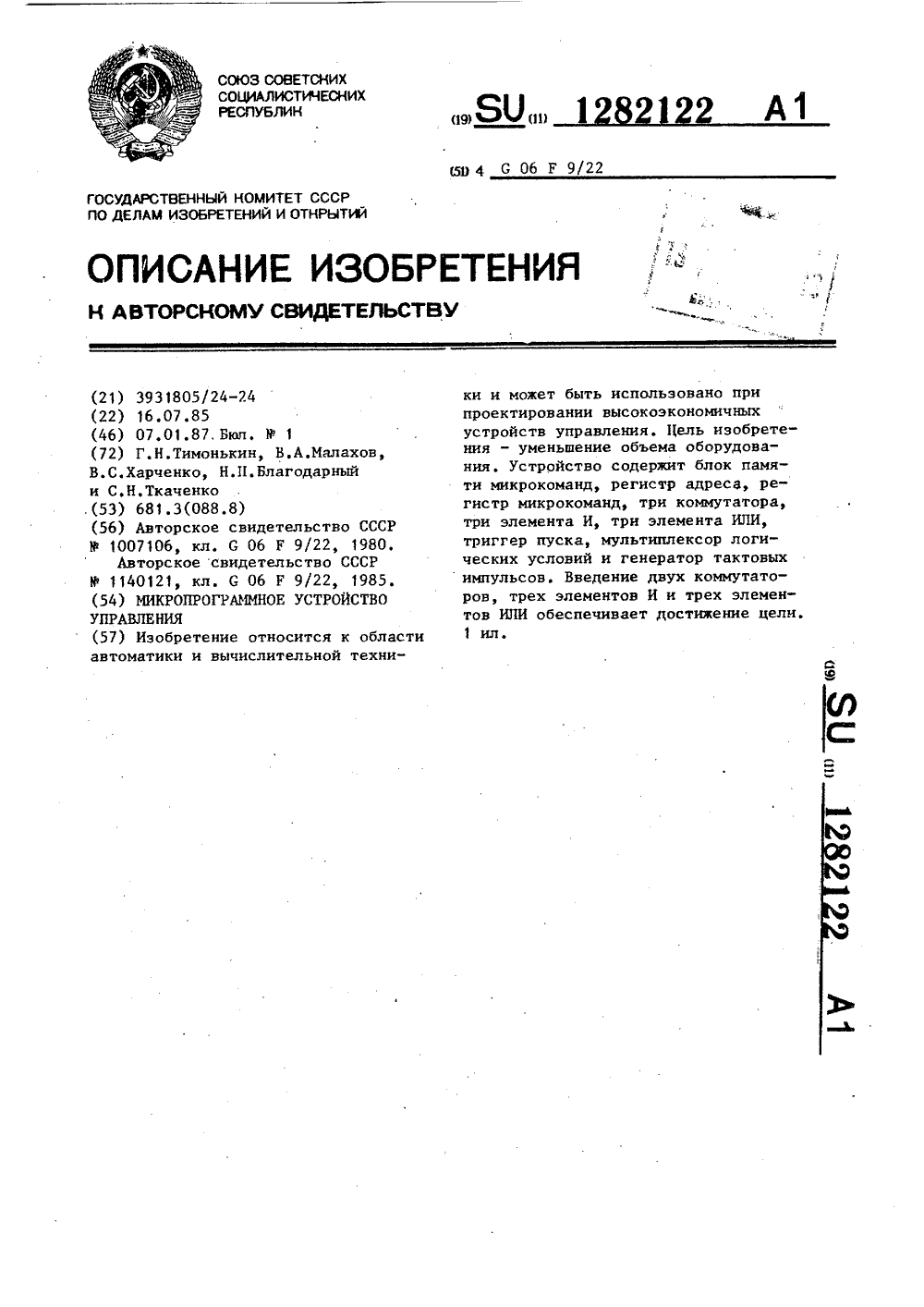

Номер патента: 1282122

Опубликовано: 07.01.1987

Авторы: Благодарный, Малахов, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...6 отсутствует, При поступлении сигнала ь,с выхода генератора на управляющем входе С появляется единичный сигнал. Адрес А; очередной микрокоманды при этом опредеЛяется выражениемФормирование и выдача на выход 21 операционной части микрокоманды осуществляется аналогично описанному алгоритму работы устройства.формула изобретенияМикропрограммное устройство управления, содержащее блок памяти микро- команд, регистр микрокоманд, регистр адреса, мультиплексор логических условий, триггер пуска, генератор тактовых импульсов, первый коммутатор, выход которого соединен со старшими разрядами информационного входа регистра адреса, выход которого соединен с адресным входом блока памяти микрокомаид, выходы поля старших разрядов адреса...

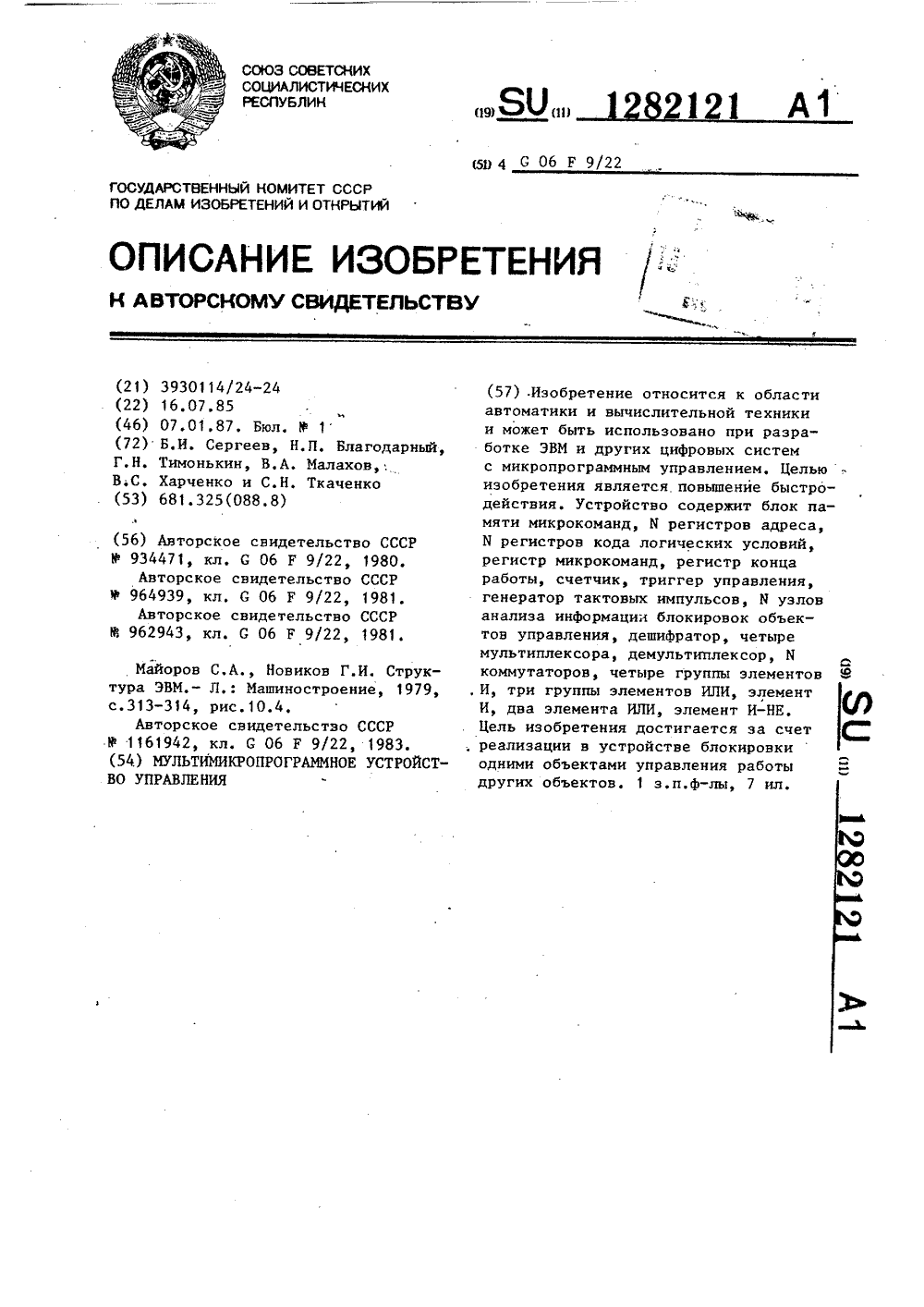

Номер патента: 1282121

Опубликовано: 07.01.1987

Авторы: Благодарный, Малахов, Сергеев, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: мультимикропрограммное

...поступают на входы установки в единицу разрядов регистра 5.Пи этом соответствующие разряды 5; регистра 5 устанавливаются в единичное состояние (в единичное состояние устанавливаются только разряды, соответствующие работающим объектам управления), 1282 121если д-й объект управления только начинает работу.При установке всех разрядов регистра 5 в нулевое состояние (что соответствует окончанию работы,мультимикропрограммным устройством управления) на выходе элемента И-НЕ 28 появляется нулевой сигнал, При этом генератор 8 отключается и прекращает выдачу тактовых импульсов Т-Т 4 и Ю мультимикропрограммное устройство управления прекращает функционирование. Режим реализации микропрограммного 15управления при наличии сигналов занятости от...

Номер патента: 1280629

Опубликовано: 30.12.1986

Авторы: Марков, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: контролем, микропрограммное

...в регистр 2 с выхода 1,3 ПЗУ 1 (немодифицируемая часть) и выхода 1,2 ПЗУ 1 через мультиплексор 4 с его выхода 19 (модифицируе - мая часть) через коммутатор 5. При 15 этом на управляющий вход коммутатора 5 подается нулевой сигнал с выхода 21 мультиплексора 4,По второму тактовому импульсу с второго выхода 24 генератора 9 код 20 микроопераций заносится в регистр 3 и далее работа устройства продолжается аналогично описанному, В микрокоманде ветвления код логических условий поступает с поля 1,2 ПЗУ 1 на управляю щий вход мультиплексора 4, который выцеляе 1 на свой выход 19 значение нужного логического условия с входа1 б устройства. В линейных микрокомандах с поля 1,2 ПЗУ 1 поступает нулевой 30код, если необходимо обеспечить значение...

Номер патента: 1280628

Опубликовано: 30.12.1986

Авторы: Калъченко, Конорев, Никольский, Тимонькин, Ткаченко, Харченко, Чернышов

МПК: G06F 9/22

Метки: микропрограммная, многоканальная, управляющая

...теперь на выходе элемента ИЛИ-НЕ 31 появляется нулевой сигнал в соответствии с поступившими на его вход кодами приоритета. Пусть коды операции, содержащие код приоритета, записались в 1-й, -й и п-й каналыустройства, а коды операций в остальных каналах не содержат кодаприоритета. Нулевым сигналом с выхода элемента ИЛИ-НЕ 31 разрешается прохождение синхроимпульсов Г с ся поле микроопераций регистра . и прекращается подача синхроимпульсов на регистры 6.1 и 7.1. Кроме того, обнуляется счетчик 27. Это происходит потому, что при записи ново го кода операции:в канал 1.-1 происходит прохождение импульсного сигнала через одновибратор 20,-1 канала 1.-1 на элемент ИЛИ 35, с выхода которого единичный сигнал проходит через элемент ИЛИ 18.1,...

Номер патента: 1280574

Опубликовано: 30.12.1986

Авторы: Гнедовский, Малахов, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G05B 19/18, G05B 23/02

Метки: программного

...отработке микроподпрограмм прерывания устройство осуществляет выход иэ второго режима, При выпол ненни аварийных НКЛУ устройство прекращает работу.В исходном состоянии все элементы приведены в нуль. Только в разряде микрооперации, соответствующем выходу 25 регистра 3, записана единица. Цепи приведения в исходное условно не показаны.По сигналу Пуск", поступающему на вход 21 устройства, триггер 12 (пуска) устанавливается в единичное состояние и генератор 13 начинает выработку тактовых сигналов. По первому тактов:му импульсу с выхода 13 Устройство работает в следующих режимах: режим выполнения рабочей микропрограммы, режим отработки прерываний по НКЛУ. гоВ режиме выполнения рабочей микро-, программы возможна реализация линейных...

Номер патента: 1278874

Опубликовано: 23.12.1986

Авторы: Конорев, Никольский, Тимонькин, Ткаченко, Харченко, Чернышов

МПК: G06F 13/36

Метки: данными, обмена

...следующем такте работы устройства производится вычитание единицы изсчетчика 23 по заднему фронту тактового импульса который поступаетна счетный вход счетчика с выходаэлемента И 21, Разрешающим сигналомдля прохождения тактового импульсачерез элемент И 21 является нуле 2вой сигнал с выхода элемента И 20,образующийся в результате записи кода уставки в счетчик 23 и поступающий на инверсный вход элемента И 21.По очередным тактовым импульсам2 происходит передача данных послегдовательно из -го в (3.-1)-й, где1,11 регистры (направление .вращения по часовой стрелке) и одновременное вычитание единицы из счетчика23. Передача данных и вычитание единицы происходят до тех пор, пока данные не достигнут ФМ, которому предназначаются данные. В этом...

Номер патента: 1278847

Опубликовано: 23.12.1986

Авторы: Малахов, Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

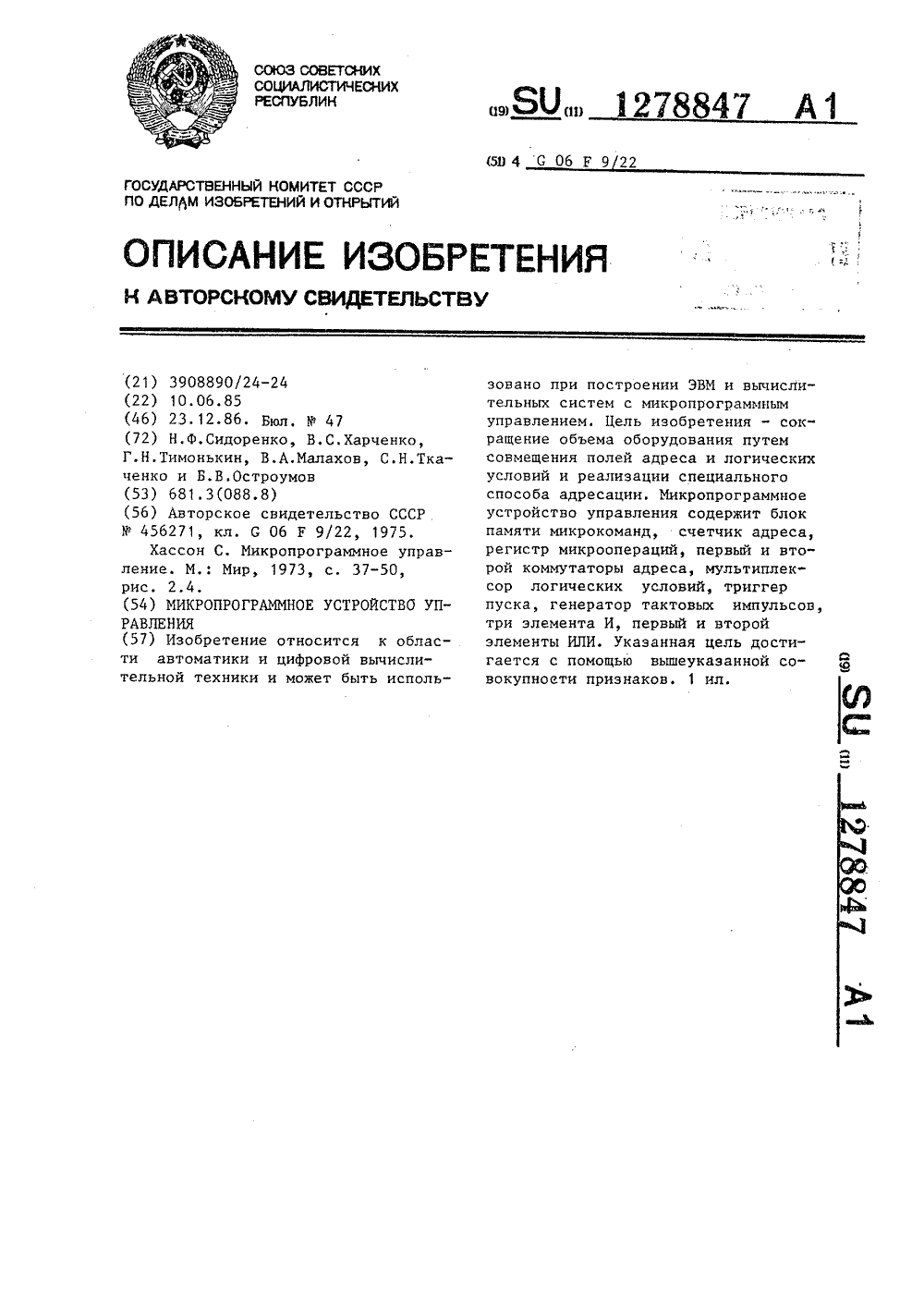

МПК: G06F 9/22

Метки: микропрограммное

...йнформация заноситсяпри наличии управляющих сигналовна его первом С и втором С входах. синхронизации. По сформированно му адресу из блока 1 памяти выбирается очередная микрокоманда,операционная часть которой по заднему Фронту тактового импульса с второго выхода 8 генератора 8, свыхода регистра 3 поступает на выход 16 устройства. Далее устройство функционирует аналогично описанному алгоритму.Во втором режиме микрокоманда ветвления. В поле старших разрядов адреса считанной микрокоманды присутствует значение проверяемого кода логического условия.Адрес очередной микрокоманды ределяется выражением оп А + 1,ссли х=О,=1 А;А Аесли х;=1,у =1, 15 где А; - косвенный адрес предшествующей микрокоманды;1А - старшие разряды адресастпредшествующей...

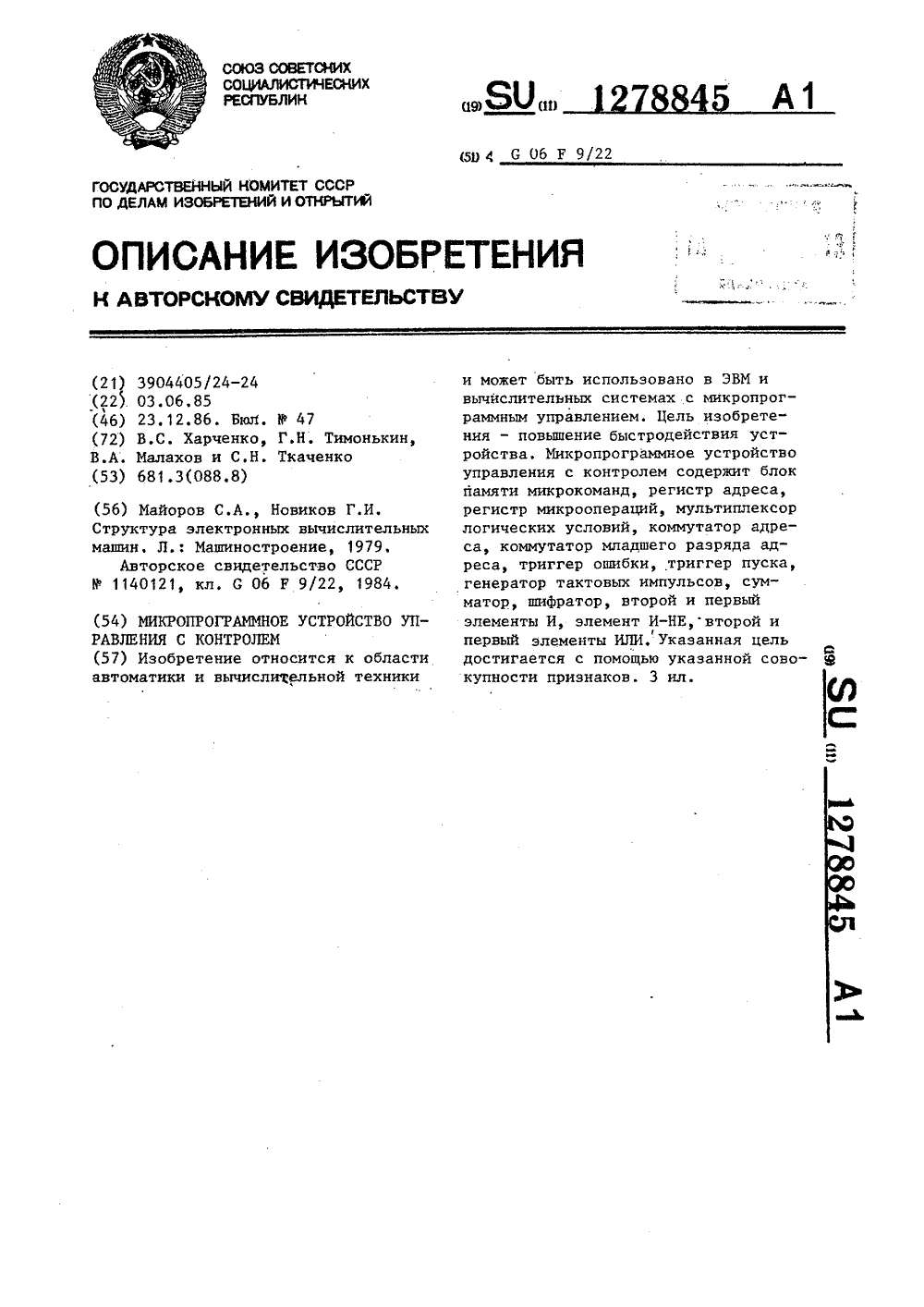

Номер патента: 1278845

Опубликовано: 23.12.1986

Авторы: Малахов, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: контролем, микропрограммное

...с прямым и инверсным управляющими входами комму 55 ву. чение проверяемого логического условия с выхода мультиплексора 4 поступает на соответствующие входы первого 12 и второго 13 элементов И. Сигнал с выхода элементов ИЛИ 15, И - НЕ 20 14 и значение младшего разряда адреса с выхода 22 блока 1 памяти поступают на соответствующие входы коммутатора б, первого 12 и второго 13 элементов И. Единичное значение младше го разряда адреса с выхода 22 и отсутствие сигнала ошибки с элемента И-НЕ 14 закрывают коммутатор 6. Значение младшего разряда адреса с выхода 22 закрывает первый элемент И 12. Сигнал с выхода элемента И 13 поступает на второй вход шифратора 11. С выходов а, и О шифратора 11 (Фиг. 2) считывается адрес смещения на сумматор 10, На...
