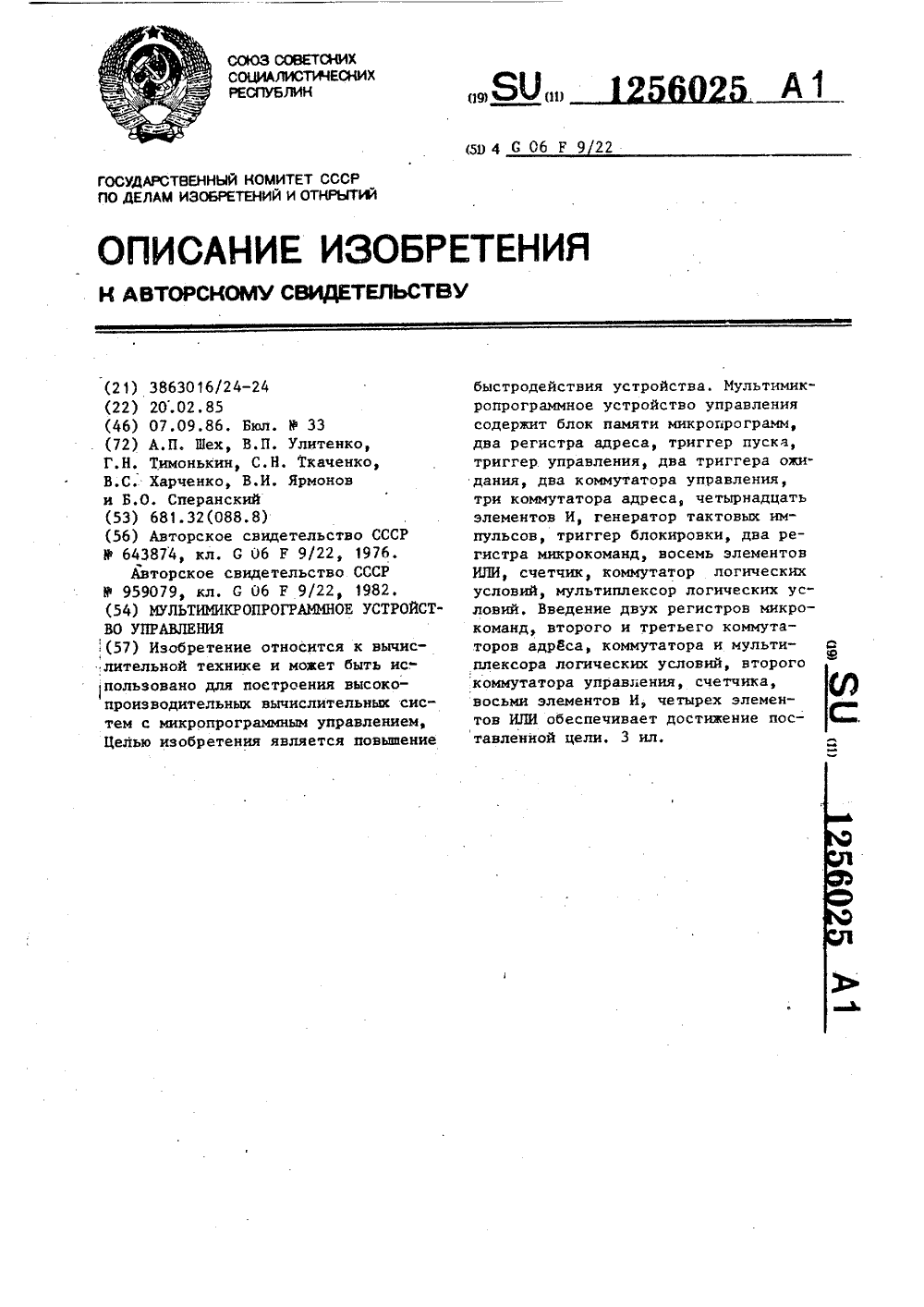

Тимонькин

Номер патента: 1256025

Опубликовано: 07.09.1986

Авторы: Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко, Шех, Ярмонов

МПК: G06F 9/22

Метки: мультимикропрограммное

...61 посредством переключения триггера 11 из нулевого состояния в единичное. При этом импульсс выхода 63 генератора 61 поступаетна управляющий вход триггера 11 че 25 брез коммутатЬр 16 при выполненииследующих, условий;на выходе коммутатора 26 установлен единичный потенциал, что соответствует состоянию переполнениясчетчика б и нулевому состояниютриггера 9,триггер 11 находится в нулевомсостоянии, т.е. выполняется втораямикропрограмма.Адрес микрокоманды, на которойосуществляется прерывание второймикропрограммы, сохраняется врегистре 4 и является точкой возобновления второй микропрограммы вочередном цикле невыполнения.Дообслуживание второй микропрограммы без прерывания осуществляетсяв интервале времени от момента восстановления...

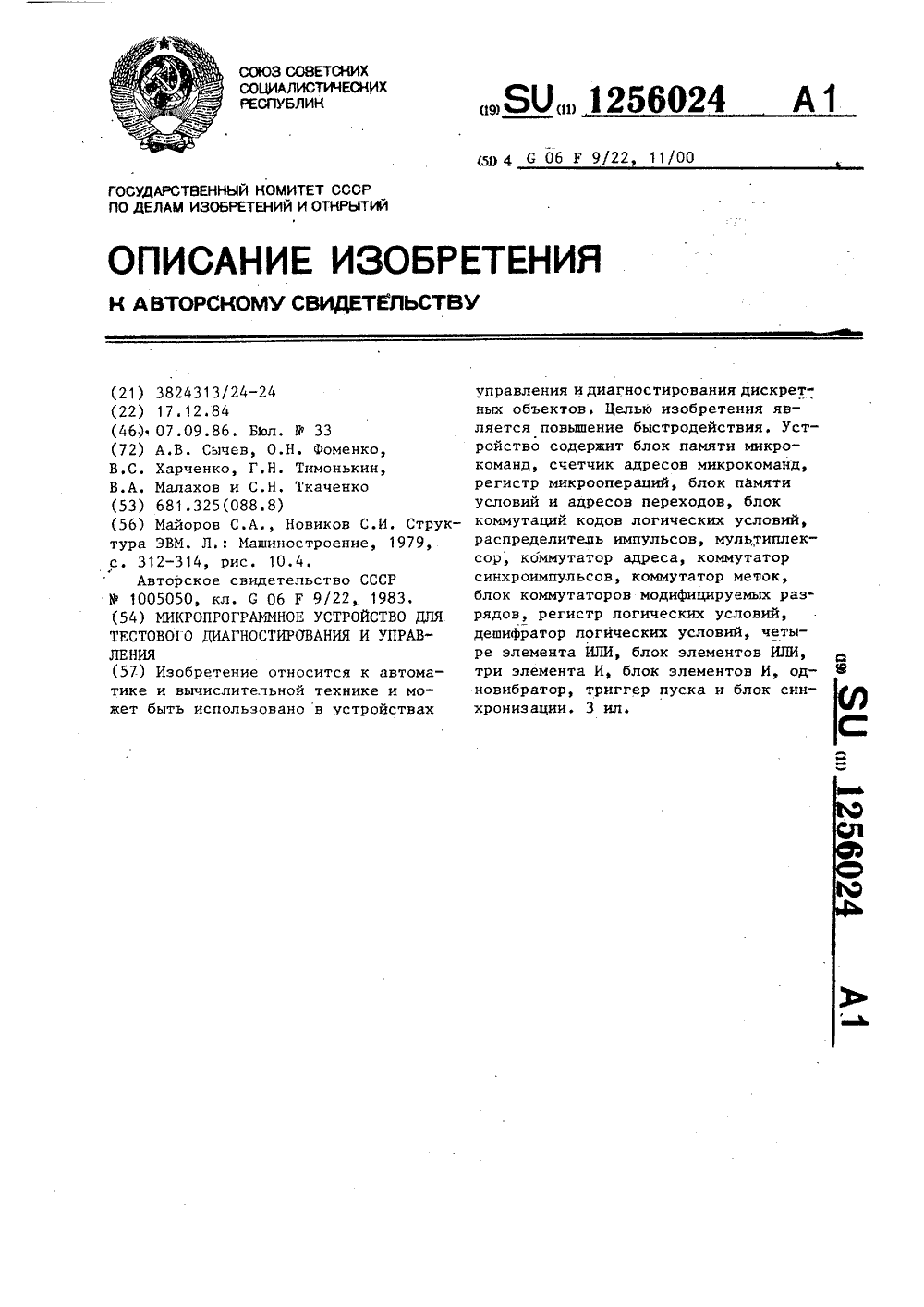

Номер патента: 1256024

Опубликовано: 07.09.1986

Авторы: Малахов, Сычев, Тимонькин, Ткаченко, Фоменко, Харченко

МПК: G06F 11/36

Метки: диагностирования, микропрограммное, тестового

...очеред-. ного импульса (одиннадцатого) с выхода 25.3 значение первого проверяемого логического условия заносится в регистр 12. На последующих выходах распределителя 6 и дешифратора 13 (лри единичном нулевом) значении Х, устанавливается (сохраняется) единичный сигнал. По очередному тактовому импульсу (двенадцатому) в регистр 12 заносится код второгопрове 1 0 ряемого логического условия Х (Х,)г Сигналы с выходов дешифратора 13 таким образом указывают по какой ветви осуществляется переход, Адрес перехода, соответствующий проверяемому логическому условию формируется как:(А А ЯпеР стмос 3 и р мигде Ят - немодифицируемые разрядыадреса подключенные к входу немодифицируемых разрядов третьего информационного входа коммутаторов 8 адреса;здор...

Номер патента: 1255997

Опубликовано: 07.09.1986

Авторы: Павлов, Решетников, Суярко, Тимонькин, Ткаченко, Харченко

МПК: G05B 23/02

...проходящим через элемент И 16, отключаются исполнительные устройства, и триггер8 вновь устанавливается в единичноесостояние, Далее устройство работает аналогично.В ходе функционирования устройства осуществляется контроль величины Т и правильности реакции объектана сформированное управляющее воздействие,Блок 4 контроля реакций обеспечивает подсчет числа импульсов, поступающих от объекта контроля после выдачи управляющего воздействия и контроль соответствия их полярности сформированному управляющему воздействию. Этот блок работает следующим образом (фиг.5 и 6). После поступ ления единичного сигнала на вход синхронизации в счетчик 54 по импульсу, сформированному одновибратором 58, заносится код о величине 7, поступающий на входы...

Номер патента: 1252930

Опубликовано: 23.08.1986

Авторы: Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: H03K 5/19

Метки: импульсных, многоканальных, последовательностей

...управляющими входами коммутатора5, входные вины 7.1-7.пустройствасоединены с информационными входамикоммутатора 5, выход которого соединен с шиной 8 устройства,Устройство работает следующим образом. 35В исходном состоянии все элементыпамяти устройства находятся в нулевом состоянии. С выходов счетчика 2нулевой код поступает на управляющие входы мультиплексора 4. По этому 40коду он подключает входуню шину 7.1устройства на вход одновибратора б.Первый импульс, поступивший на входную шину 7,1 устройства проходитчерез мультиплексор 4 и одновибратор 456 на вход счетчика 2 и объединенныеБ- и С-входы регистра 3. По заднемуФронту импульса, сформированногоодновибратором, в счетчик 2 запишется единица и в единичное состояниеперейдет первый...

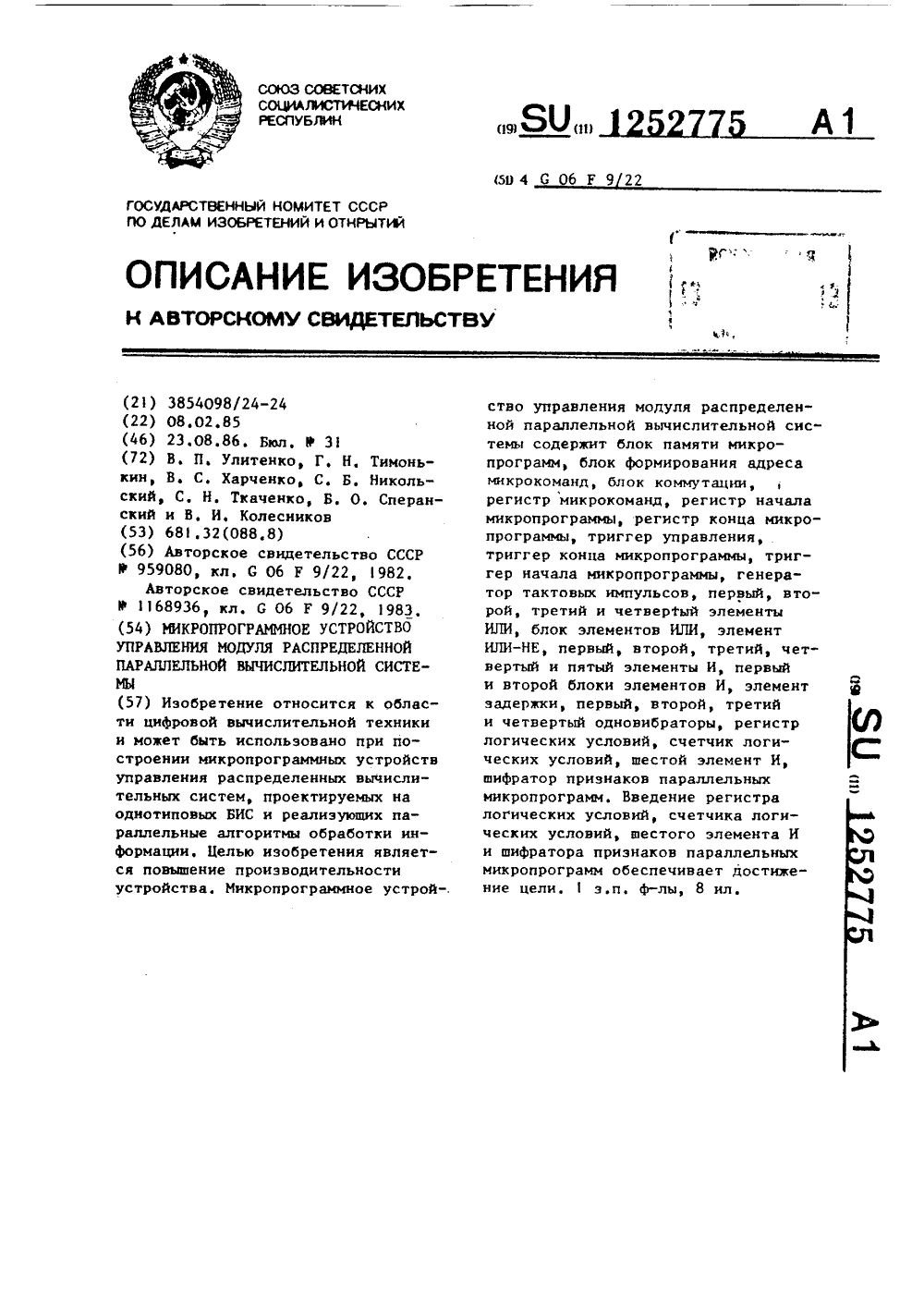

Номер патента: 1252775

Опубликовано: 23.08.1986

Авторы: Колесников, Никольский, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 9/22

Метки: вычислительной, микропрограммное, модуля, параллельной, распределенной, системы

...Г на управляющем входе блока 2 формирует исполнительный адрес микрокоманды, который 40 с выхода блока 2 поступает на вход блока 1 памяти. Микрокоманда иэ блока 1 памяти записывается в регистр 6 микрокоманд с приходом на вход регистра 6 синхроимпульса , В результате записи в регистр 6 микрокоманды с поля 61 поступает на вход блока 2 адрес А, следующей микрокоманды и КЛУ - код логических условий, Сформированный исполнительный адрес очередной микрокоманды с приходом на вход блока 2 синхроимпульса с, с его выхода поступает на вход блока 1 памяти, С поля 6.2 регистра 6 сигналы микроопераций поступают на вход блока элементов И 21, на другой вход которого поступает единичный сигнал, разрешающий прохождение сигналов микроопераций через блок...

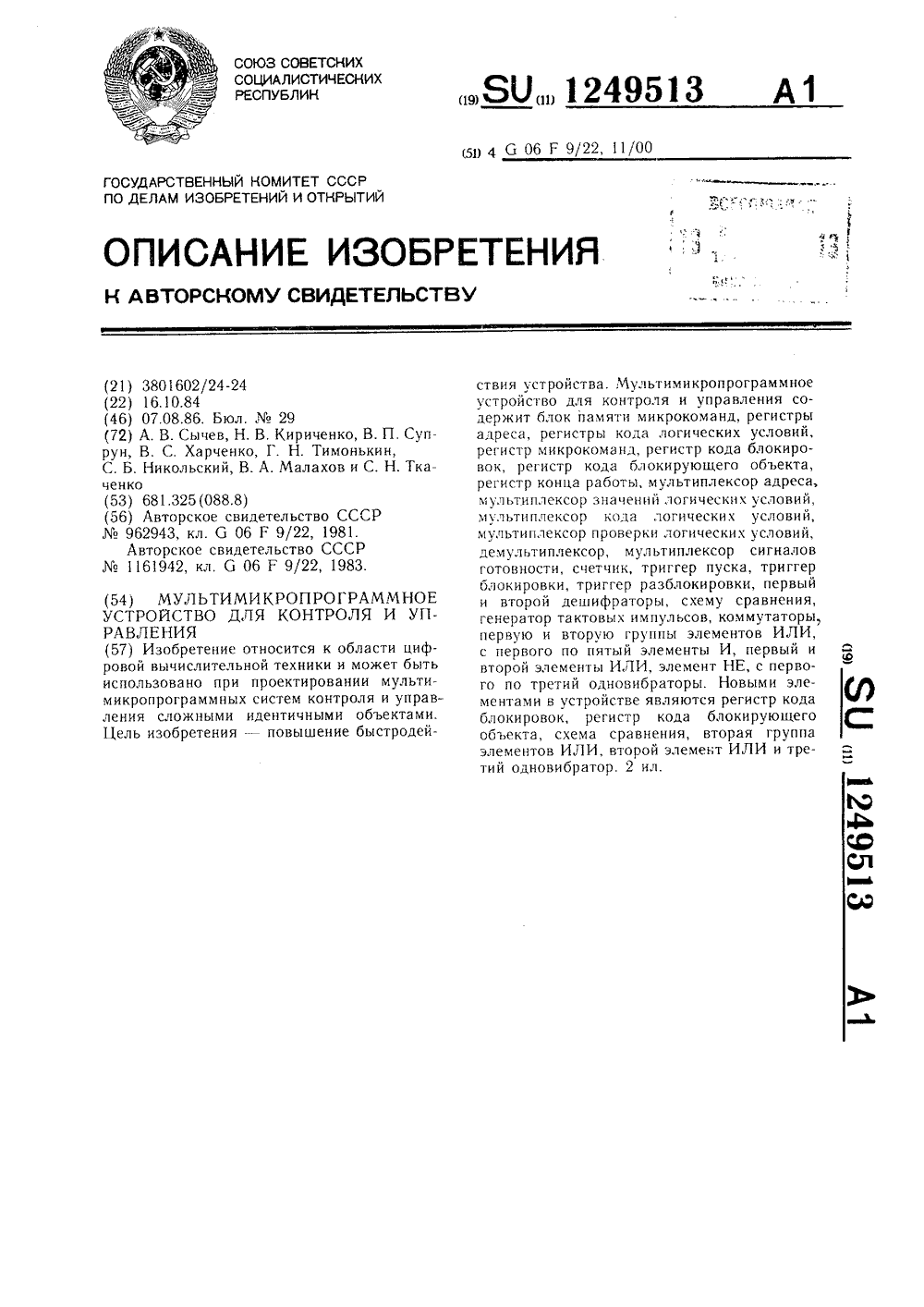

Номер патента: 1249513

Опубликовано: 07.08.1986

Авторы: Кириченко, Малахов, Никольский, Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: мультимикропрограммное

...Счетчик возвращается в исходное состояние, и цикл работы устройства повторяется.)бд(ОГТцал Коцсе команды. которь)й бу 3, т раз - решать рохо)кде 33 с цз рсгисгры 2- 2. очередного кода Г) псрд цц и.ПО Окончании е)аООГЬ ОоъскГс рпосВл( ци 51 с Выхода 4.2 СГист)с 4 пз Р0 яциоццый Вход )РН 1 ифрятора 18 пОс"П)3.т едини)в НЫй СИГал КОПРЦ рдООтЫ. 1:с: уцраВЛяК- ций вход дсцифраторз 8 с выхода четчика 14 поступает код померз объекта управ лспия. С выхода депифрзторд Ги еР Конец работы будет записан в соотв(тсть юций триггер регистра 7 конца работы.При записи во все триггеры ре;стра 7 единичцых сигналов Копсц рабоы на Входс элем(тз И 26 б)удет Грисутстеовзгь сди- НЛЧ П ЫЙ СИПс 1 1, КОТОРЫЙ Х)СТЯ с В, 3 вас Т ТР 1.Г- геР 15 В (СЕс состоЯние....

Номер патента: 1247919

Опубликовано: 30.07.1986

Авторы: Козлов, Королев, Сорока, Тимонькин, Тиунов, Ткаченко, Харченко

МПК: G09G 1/16

Метки: лучевой, отображения, символов, трубки, экране, электронно

...блок 11, на выходе которого должен былгь двоичный код 0001. На элементе 13 И-НЕ осуцествляется сравнение двоичных кодов с выхода блока 11 и, с другой стороны, сигнала с выхода триггера 17 (этот сигнал означает, что устройство находится в рабочем режиме), который преобразуется в двоичный код 0001. В случае несравнения этих кодов выдается сигнал Ошибка.Для того, чтобы подсвет элементов поли- граммы осуШествлялся только в момент формирования нужных микрополиграмм, вход блока 6 подсвета связан с выходом БУП 5.Блок 6 подсвета (БП 6) предназначен для формирования на своем выходе (2( 22, последовательного кода подсвета микрополиграмм, участвующих в синтезе символа. На вход блока 6 поступакт сигналы управления от БУГ 1 5, распределителя 2...

Номер патента: 1247878

Опубликовано: 30.07.1986

Авторы: Гнедовский, Подзолов, Самарский, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 11/08

Метки: вычислительного, комплекса, структурой

...14 при возникновении отказов в работе выбранной структуры вычислительного комплекса, четвертый элемент И 20 - для Формирования сигнала разрешения передачи кода структуры вычислительного комплекса с выхода блока 1 управления поиском неисправного блока, пятый элемент И 21 - для щ формирования сигнала установки в нуль второго триггера 14 управления, шестой элемент И 28 - для формирования сигналов (импульсов) счета для работы счетчика 8 шагов, седьмой эле- мент И 23 - для формирования импульсов синхронизации блока 1 управления поиском неисправного блока, восьмой элемент И 24 - для формирования сигнала разрешения передачи кода струк туры вычислительного комплекса в блок 2 управления связями с выхода счетчика 7 структур, девятый элемент И 25...

Номер патента: 1247869

Опубликовано: 30.07.1986

Авторы: Баженов, Карнаух, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 11/14

Метки: микропроцессорной, многоканальное, пуском, рестартом, сбоях, системы

...состояние в процессе функционирования системы.ОМногоканальное устройство для управления пуском и рестартом при сбоях микропроцессорной системы работаетв следующих режимах,1. Осуществления начального пуска одного канала по сигналам с пуль 5та управления и включении питанияданного канала.2. Установки в исходное состояниемикропроцессорной системы при перехо 20де от независимой работы .каналов вмажоритарный режим и обратно.. 3. Рестарта системы при сбоях.4. Установки с исходное состояниемикропроцессорной системы при одно 25временном включении питания всех трехканалов.Режим 1 (фиг,2 а ),Начальный пуск (установка в исходное состояние микропроцессора своегоканала) осуществляется по сигналу спульта управления, поступающему навход...

Номер патента: 1247842

Опубликовано: 30.07.1986

Авторы: Макогон, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G01K 7/00, G05B 23/02

...ИЛИ 33 формирует два импульса на С-нход триггера 17, определяющих начало и конец единичного состояния триггера 17.Элемент ИЛИ 34 Формирует импульс записи информации н регистры 9 и 10 и триггеры 18 и 19, если на его входы поступают импульсы с выходов однонибраторов 37 или 38.Элемент ИЛИ 35 Формирует сигнал отказа исполнительных органов системы, если зафиксирован отказ одного из двух исполнительных органов,обеспечивающих требуемое изменениеконтролируемого параметра.Элемент ИЛИ 36 Формирует сигналобщего отказа системы при появлении 5 отказа хотя бы одного из контролируемых элементов системы.Одновибратор 38 формирует импульсзаписи информации в регистры 9 и 10и триггеры 18 и 19, когда триггер 1017 возвращается в нулевое состояние и...

Номер патента: 1244666

Опубликовано: 15.07.1986

Авторы: Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/16

Метки: двух, импульсных, последовательностей

...в контролируемых последовательностях,На фиг,2 представлена временнаядиаграфа работы устройства, когдачисло импульсов в одной из пачек,поступивших на вход 8 устройства,превышает заданное (п=З) и равно четырем. В этом случае устройство работает следующим образом.По окончании третьего импульса навыходе счетчика 1 появляется единичный сигнал, который запрещает прохождение импульсов на его счетныйвход и возвращет в исходное состояниесчетчик 2, Кроме того, единичный сигнал с выхода счетчика 1,поступаетна первый управляющий вход селектора 3. Очередной четвертый импульс,поступивший на вход 8, через коммутатор 3 проходит на выход 10 устройства, сигнализируя об ошибке в фор -мировании контролируемых последовательностей. В...

Номер патента: 1242976

Опубликовано: 07.07.1986

Авторы: Баженов, Болотенко, Карнаух, Самарский, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 11/07, G06F 15/00

Метки: контролем, микропроцессорная

...проверки,микропроцессорная система переходитк реализации основной рабочей про"граммы.Микропроцессорная система функционирует следующим образом.В исходном состоянии все элементы памяти схемы контроля находятсяв нулевом состоянии (входы начальнойустановки элементов памяти на чертежах условно не. показаны).При выставлении на шине 21 адресакода адреса первой команды тестовойконтрольной программы в первом циклевыполнения команды, На шине 24 данныхвыставляется код слова состоянияпроцессора и из блока 3 памятипрограмм считывается код первого байта команды МОЧ (М, г ) (кода опера 35ции). На выходе 26 регистра 4 состояния появляется единичный сигнал,который поступает на вход записи первого буферного регистра 5 и разрешает40запись по...

Номер патента: 1242958

Опубликовано: 07.07.1986

Авторы: Могутин, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 11/10

Метки: дискретных, объектов

...24295840 45 50 55 щейся в регистре 5, и эталонной кон трольной суммы при условии, если на управляющий вход блока 8 сравнения с выхода 22 блока 2 управления поступает единичный сигнал.Сумматор 9 по модулю два предна,значен для проверки на четность циклической суммы выходных реакций контролируемого объекта. Он осуществляет сложение по модулю два циклической суммы выходных реакций контроли руемого объекта, полученной в данном цикле и хранящейся в регистре 5, и контрольного разряда проверки на четность, поступающего с выхода поля 1.2 блока 1 памяти.Триггер 1 О (нечетной) ошибки предназначен для регистрации нечетной ошибки, он переходит в единичное состояние при поступлении на его Я-вход единичного сигнала с выхода сумматора 9 по модулю два...

Номер патента: 1242956

Опубликовано: 07.07.1986

Авторы: Баженов, Карнаух, Самарский, Тимонькин, Ткаченко, Топорков, Харченко, Ярмонов

МПК: G06F 11/07, G06F 13/10

Метки: внешними, контролем, микропроцессорной, системы, сопряжения, устройствами

...цикла, кроме выставления сигнала Б 111 С на выходе 20 синхронизации цикла работы микропроцессора, на выходе 18 данных микропроцессора выставляется код слова состояния процессора, а на выходе 19 микропроцессора выставляется код адреса внешнего устройства (при выполнении операций приема, ПРМ, и выдачи ВДЧинформации с/на адресуемое периферийное устройство).При одновременном появлении сигналов БЛ 4 С на выходе 20 микропроцессора и импульса 1, на выходе 21 тактового генератора системы на. выходе элемента И 13 формируется единичный сигнал. В результате этого триггер 10 переходит в единичное состояние,а в регистр 5 за- писывается код слова состояния процессора.Сигналы состояния микропроцессора поступают на входы шифратора 1 с выхода...

Номер патента: 1242947

Опубликовано: 07.07.1986

Авторы: Семенов, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/36

Метки: восстановлением, контролем, микропрограммное

...разряд 25 метки "Конец микропрограммы" равен единице, что возможно лишь в процессе реализации любой микрокоманды в микропрограмме, кроме 30 конечной микрокоманды, адрес в регистр 2 заносится с входа 21Через второй коммутатор 3 этот адрес в прямом или обратном коде (в зависимости от состояния триггера 36) поступает на вход блока 4 памяти, в результате чего на выходе 14 блока 4 памяти появляется код считываемой микрокоманды, разбитой на 9 сегментов. 40Блок 5 контроля проверяет сегменты на отсутствие искажений. При отсутствии искажений в сегменте на соответствующем выходе блока 5 сигнал остается равным нулю, а при наличии 45 искажений этот сигнал принимает единичное значение. Дальнейший процесс функционирования устройства зависит от...

Номер патента: 1242946

Опубликовано: 07.07.1986

Авторы: Краснобаев, Малахов, Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: диагностирования, микропрограммное, тестового

...6 присутствует единичный сигнал. Также едиЕп 1 чный сигнал присутствует на выходе 10.1 дешифратора 1 О (цепи приведения схемы н исходное состояние условно42946 1 О 15 25 30 35 При фар. тираз л ции ддре са оч е родной микрокамсшды воэгтсжть следуэгвте режимы работы устройства: реализация . линейных учлсткатз микропрограмм, без проверки логических условий; реализация безусловных переходов в микропрограммах; редлизация ветвления с различцой коттфттгурдцией проверяемьтх логических условийПри первом режиме по очередному"/ тдкаво:ту ттмпупьсу с тзыходл 2. генератора 12 содер;:,имое счетчика 2 увели гивдется ца единицу,.Иэ БП выбирлется следующая микракомлнда и тлелее до те: ;тор, пока не вь- бирается микрокомацда безусловного...

Номер патента: 1241482

Опубликовано: 30.06.1986

Авторы: Краснобаев, Острась, Супрун, Тимонькин, Ткаченко, Харченко

МПК: H03M 7/00

Метки: дешифратор

..."011"; "101" и "110". На выходах элементов ИЛИ 12- 10 появляются единичные значения соответственно при значениях вход- "110" "101" и "110". На выходах элемейтов 4 - 6 ЗАПРЕТ появляются единичные значения соответственно при значениях входного кода "001"; "010"; "100", С выходов элементов 4 и 5 ЗАПРЕТ, элемента И 7, элемента 6 ЗАПРЕТ,. элементов И 8 и 9 значения унитарного кода поступают соответственно на разряды 13 - 18 выхода дешифратора,241482 2формула изобретенияДешифратор, содержащий три элемента И, три элемента ЗАПРЕТ, первыйэлемент ИЛИ, причем первый разрядвхода дешифратора соединен с информационным входом первого элементаЗАПРЕТ и с первым входом первого элемента И, второй разряд входа дешифратора соединен с...

Номер патента: 1241244

Опубликовано: 30.06.1986

Авторы: Благодарный, Дашковский, Калъченко, Тимонькин, Ткаченко, Харченко, Чигрин

МПК: G06F 11/26

Метки: мультимикропрограммная, управляющая

...микерокоманд микропрограмм, реализуемых . блоками 3 .1 - 3 .К МПУ. Регистр 13 служит для запоминания информации о состоянии каждого блока З.М МПУ нижнего уровня. Счетчик 14 участвует в организации выбора блока З.М МПУ для контроля. Эту же функцию выполняют элементы И группы 30.1 - ЗО.К элементов И, элемент ИЛИ-НЕ 36 и дешиф- ратор 19.Счетчик 15 задает время контроля (в исходном состоянии в нем записан25нулевойкод)Время контроля каждого блока МПУ определяется частотой следования синхроимпульсов с и кодом переполнения счетчика 15. При достижении со- .3 О держимым счетчика 5 этого кода на его выходе появляется сигнал переполнения. При этом контроль блока З.М МПУ 35прекращается и осуществляется переход к контролю блока 3.(М+1) МПУ.,Триггер...

Номер патента: 1241198

Опубликовано: 30.06.1986

Авторы: Власенко, Кокорев, Павлов, Суярко, Тимонькин, Ткаченко, Харченко

МПК: G05B 23/02

Метки: процессом, технологическим

...исчезновения сигнала"Запись Ко. " на инверсном выходетриггера 16 в счетчике 2 формируетсячисло, пропорциональное величине те,Код числа, пропорциональный тек,поступает на входы делителя 8, опре 1241198деляя его коэффициент деления. Делитель 8 производит умножение величины Ктек нат. е, определяет 8 (см, формулу 2). Операция умножения производится аналогично описанной для делителя 6.Импульсы свыхода делителя 8 пос-. тупают через элемент 24 ИЛИ на суммирующий вход счетчика 3. На вычи тающий вход счетчика 3 через делитель 13,элементы 25 ИЛИ,21 И поступают импульсы от датчика линейных перемещений правильной машины, количество которых пропорционально величине Й .Про хождение импульсов на вычитающий вход счетчика 3 через элемент 24 ИЛИ...

Номер патента: 1238084

Опубликовано: 15.06.1986

Авторы: Плясов, Середа, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/26

Метки: блоков, группы, многоканальное, тестового, цифровых

...системы в двух других одноканальных конфигурациях осуществля. ется по описанному алгоритму. После записи резульатов контроля устройство переходит в режим выбора работоспособности конфигурации.Режим выбора работоспособной конфигурации. По тактовому импульсу с выхода распределителя 7 в регистр 4 заносится код конфигурации системы, который зависит от .результатов аппаратного и тестового контроля, наличия сигнала прерывания.Возможны следующие варианты выбора конфигурации.А; Если ранее был сформирован сиг-нал прерывания, по результатам тестового контроля система нормально функционировала в мажоритарной конфигурации и результаты тестового и аппаратного контроля совпадают, то в 25 регистр 4 перестройки заносится код .000 аварийной...

Номер патента: 1238079

Опубликовано: 15.06.1986

Авторы: Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/10

Метки: импульсов, распределителя

...вход 8.1 устройства, пройдет черезоткрытый элемент И 6. и элементИЛИ 7 на выход 9 устройства, сигнализируя об искажении контролируемых последовательностей. Одновременно этотимпульс установит триггер 2 в единицное состояние. В дальнейшем устройство будет работать аналогично описанному (при отсутствии искажений входных последовательностей). Пусть при единичном состояниитриггера 2 на вход 8.3 устройстване поступит импульс после импульса55 на входе 8.2 (фиг. 2), Это приведетк тому, что триггер 1,4 останется вединичном состоянии, а триггер 1.3 -в нулевом. Тогда очередной импульс,38079 4 контроля и расширить класс контролируемых распределителей импульсов. Формула изобретения ройства,3 12поступивший на вход 8,4 устройства,пройдет...

Номер патента: 1238076

Опубликовано: 15.06.1986

Авторы: Баженов, Карнаух, Самарский, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 11/36

Метки: микропроцессора, переходов, условных

...равенстве операндов посылаемого .в микропроцессор и поступающего на второй вход схемы 32 сравнения и выводимого измикропроцессора и поступающего на первый вход схемы 32 на ее третьем выходе сформируется единичный сигнал, Этот сигнал свидетельствует о том, что содержимое внутреннего регистра-аккумулятора микропроцессора равно нулю, и что соответствующий разряд регистра установлен в"1", Следовательно, при выполнении команды условного перехода типа 12,очем говорит единичное значение сигнала на первом управляющем входе второ-. 5 го коммутатора 35, на его выходе будет сформирован единичный сигнал. На выходах 22 и 23 блока 2 будет уста. - новлена комбинация К = 01,. Если выполняется команда условного перехода 1 О типа 102, то на...

Номер патента: 1236485

Опубликовано: 07.06.1986

Авторы: Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 11/22

Метки: сравнения, схем

...выходы схемы 1сравнения;Х р, Х,Х - выходы схемы 2сравнения;выход генератора 6.В соответствии с этой логическоифункцией блок 7 контроля реализованна элементе 8 сравнения и первом элементе И 9.12364Второй элемент И 10 предназначен для управления сдвигом информации во втором регистре 4.Третий элемент И 11 предназначен для формирования сигнала останова 5 в конце работы устройства. Первый 12 и второй 13 элементы ИЛИ-НЕ служат для формирования единичного сигнала на информационные входы регистров 3 и 4 соответственно, когда каждый из них 1 О находится в нулевом состоянии.Элемент ИЛИ 14 служит для формирования сигнала установки в исходное состояние триггера 5.Устройство работает следующим 5 образом.Перед началом работы все элементы памяти...

Номер патента: 1233155

Опубликовано: 23.05.1986

Авторы: Остроумов, Самарский, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: контролем, микропрограммное

...безусловного перехода четвертого типа.Блок 9 элементов ИЛИ предназначен для передачи кодов адресов строк блока 2 памяти микрокоманд с выхода буферного регистра 4 и с выхода элементов И 11. О Элемент ИЛИ 12 предназначен для определения ошибки при переходе к строке с ненулевым адресом при выполнении микрокоманды безусловного перехода третьего типа. 15Элементы ИЛИ 23 и 24 предназначе-ны для формирования сигналов управления коммутаторами 5 и 6 соответственно.Элемент ИЛИ 19 предназначен для формирования сигнала управления рабо-, той элементов И 15-18.Элемент ИЛИ 26 предназначен для передачи сигнала сбоя (отказа) на ин формационный вход триггера 8 в случае его возникновения на выходах соответствующих элементов.Схема 21 сравнения...

Номер патента: 1233112

Опубликовано: 23.05.1986

Авторы: Макогон, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G05B 23/02

Метки: измерительное, самоконтролем

...число импульсов, равное И он выдает импульс, который проходит на вход С триггера 22 и возвращает его в ноль, 1233112Триггер 22 закрывает элемент И 30и поступление Импульсов на счетчик12 пбекращается. В результате этогона счетчике 12 ок.зывается число,")ОяВное разности И М Т,Р, крятнаезначеню котролируемот о параметра,В дальнейшем работа элементов устройства аналогичнаПри нулевом значении параметра 1 д за время . Па вход делителя 2 поступает К импульсов, В результате этого импульсы на выходе делителя 2 и на выходе 47 распределителя 1 появляются одновременно, Они поступают на входы элемента И 33, которы выдает импульс на вход адновибратора ч 2, Последий дэармидуст импульс ИЯ входы К триггеров 22-24, В резул.ьтате чего они Остаются в...

Номер патента: 1229763

Опубликовано: 07.05.1986

Авторы: Герасименко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/00

Метки: вычислений, параллельных, синхронизации, системы

...7 (кода номера семафора) для дешифрации кода номера семафора, над которым выполняется Р или Н операция. Схема 8. сравнения предназначена для проверки на равенство инвариантного соотношения (3), триггер 9 ошибки - для формирования сигнала ошибки в работе системы синхронизации. Элементы И 10 и 11 используются для выбора счетчиков для изменения значений соответствующих семафоров при выполнении над ними Р и Н операций соответственно.Вход 14 команды предназначен для приема кода команды на выполнение Р или Ч операции над указанным в этой команде номером соответствующего семафора. Первая группа 15 информационных входов используется для приема начальных значений соответствующих семафоров, вторая группа 16 информационных входов - для приема...

Номер патента: 1228107

Опубликовано: 30.04.1986

Авторы: Кирсанов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/22

Метки: сравнения, схем

...25 26 27 29 31 0 0 1 0 0 1 0 0 0 1 00 1 0 0 1 0 0 1 0 0 0 1 0 00 1 0 1 0,0 1 1 При всехостальныхнаборах Элементы И 13 и 14 управляют записью информации в регистры 4 и 5 соответственно.Устройство для контроля схем сравнения работает следующим образом.Перед началом работы все элементы памяти, устройства устанавливаются в исходное (нулевое) состояние подачей сигнала "Сброс" на вход 17 устройст". ва. При поступлении сигнала "Пуск" на вход 16 устройства триггер 9 устанавливается в единичное состояние и запускает генератор 10.Первый импульс с выхода 29 генератора 1 О поступает на блок 31 контроля, в результате чего проверяется правильность работы схемысравнения на нулевых кодах 4 и 9 . По задне-. му фронту этого импульса записывается в...

Номер патента: 1228105

Опубликовано: 30.04.1986

Авторы: Барбаш, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/10

Метки: импульсов, распределителя

...в ЭВМ и цифровых системах с повышенной достоверностьюфункционирования.Цель изобретения - повышение достоверности контроля.На фиг.1 приведена функциональнаясхема предлагаемого устройства дляконтроля, распределителя импульсов,на фиг.2 - временная диаграмма работы устройства.Устройство содержит первый триггер 1, второй триггер 2, коммутатор3, первый 4 и второй 5 элементы И,причем первый контролируемый вход 6устройства соединен с первым входомпервого элемента И 4, выход которого соединен с входом установки нуляпервого триггера 1Второй вход 7устройства соединен с первым входомвторого элемента И 5, выход коммутатора 3 соединен с выходом 8 устройства. Прямой и инверсный выходы второго триггера 2 соединены соответственно с вторым входом...

Номер патента: 1226454

Опубликовано: 23.04.1986

Авторы: Калъченко, Малахов, Тимонькин, Ткаченко, Харченко, Хитров

МПК: G06F 11/36

Метки: динамическое, микропрограммное

...по заднему фронту триггер 8.На информационный вход этого триггера поступает значение логического условия с входа 32,2. В результате, если в триггер 8 записалась единица, сигнал на выходе элемента И 18 будет единичньп, что соответствует подключению к коммутатору 13 инверсных выходов счетчика 5 и регистра 2, если ноль, то наоборот. Затем логическое условие на входе 32.4 шины 32 принимает единичное значение. Значение этого логического условия Определяет перезапись содержимого регистра 3 в счетчик 5, которая происходит, если на выходе элемента И 20 при этом формируется единичный сигнал. После этого на вход 29 поступает сигнал "Пуск", которым включается синхронизация устройства. По очередному синхроимпульсу с выхода 11.2 через...

Номер патента: 1226417

Опубликовано: 23.04.1986

Авторы: Макогон, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G05B 23/02

Метки: измерительное, самоконтролем

...на входы 1 триггеров 24, 26 и 27, в результате чего они остактся в нулевом состоянии, Одновременно этот импульс через элементы ИЛИ 40 и И 32 проходит на входы С регистров 13 и 14 и триггеров 20 и 21. В результате этого в регистры 13 и 14 записывается код нулевого значения параметра, а в триггеры 20 и 21 - необходимые управляющие сигналы, сформированные блоком 17.Очередной импульс, сформированный делителем 3, переводит счетчик 68(фиг, 3) в следующее состояние ипроходит на выход 52 распределителя 2. С выхода 52 распределителя 2этот импульс проходит через элементЫИЛИ 37 и 39, устанавливает в исходное состояние триггеры 26 и 27, счетчик 11 и переключает в единичноесостояние триггер 23. Одновременноэтот же импульс поступает на 5вход...
