Тимонькин

Номер патента: 1434434

Опубликовано: 30.10.1988

Авторы: Ручка, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/50

Метки: запросов, обслуживания

...вход 18,вход 19 запуска устройства, сигнальныйвыход 20, группу выходов 21, регистр 22запросов, элемент ИЛИ 23, группу элементов И 24, группу формирователей 25импульсов, элемент ИЛИ 26, формирователь27 импульсов.Устройство работает следующим образом.После включения питания для работыв режиме циклического опроса регистр. 14обнуляется путем подачи соотетствующегокода на вход 17 устройства. Если женеобходимо обслуживать запросы с относительным приоритетом, то в регистр4 заносится код номера источниказапросов абонента), имеющего наивысшийприоритет. Пусть абонент с наивысшимприоритетом имеет номер К, тогда по убыванию приоритета абоненты располагаютсяследующим образом. К,К 1, К 21,2,30К. Если в регистр 14 записан нулевойкод, то...

Номер патента: 1432537

Опубликовано: 23.10.1988

Авторы: Веселов, Капустин, Сорокин, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 13/12

Метки: абонентов, каналом, связи, сопряжения

...сетях в качестве устройства для обме 5 на данными между локальными станциями сети и абонентами (процессорами) высшего уровня каждой локальной станции через канал связи.Цель изобретения - повьппение на дежности эа счет оперативного перераспределения Функции ведущего абоента.На фиг. 1 приведена структурнаяхема устройства; на фиг. 2 - 11ункциональные схемы блока связи с магистралью, системного блока управления, дешифратора управления, блока прерывания, блока управления вводом- выводом, операционного блока, блока ,задания Функции ведущего, блока синхронизации связи, блока анализа состояния канала, блока ввода-вывода ,соответственно; на Фиг, 12 - устройство в составе вычислительной сети; 25 на фиг. 13 - схема алгоритма...

Номер патента: 1432461

Опубликовано: 23.10.1988

Авторы: Мощицкий, Охматенко, Тимонькин, Ткаченко, Харченко

МПК: G05B 19/08, G05B 19/18

Метки: программного

...работает следующим образом.Возможны два основных режима работы устройства: основное функционирование, в котором реализуются алгоритмы преобразования информации, поступающей от датчиков, в управляющие сигналы (в данном режиме осуществляется также оперативный контроль работы устройства и объекта управления) и тес-товый контроль, в котором производится подача различных аналоговых сигналов с целью самопроверки устройства.Работа устройства в режиме "Основное функционирование".В исходном состоянии все элементы памяти обнулены. Цепи установки исходного состояния условно не показаны. Переключатель 64 поцключен к нулевому полюсу источника питания, а тумблер 63 находится в разомкнутом состоянии. Блоки 11 и 12 ввода настроены на передачу...

Номер патента: 1430960

Опубликовано: 15.10.1988

Авторы: Бек, Тимонькин, Ткаченко, Харченко, Чернышов

МПК: G06F 11/28

Метки: программ, хода, эвм

...единичным сигналом,формируемым на выходе 7.2 дешифратора б при подаче соответствующего кода адреса на шине 29.Режим г. Бля перехода в данный режим триггер 10 переводится в единичное состояние сигналом, поступающим с шины 30 данных и синхронизируемым импульсом на выходе 7,4 дешифратора 6, который выдается при появлении на шине 29 ацреса соответствующего кода. В результате открываются элементы И 1 б и 17.Далее на шине 29 последовательно задаются адреса всех ячеек памяти. Из блока 1 памяти поочередно считываются коды К.,Ки П, .Если при этом возникнет ситуация, когда К.=О (поле 1,2), которой соответствует единичный сигнал на выходе элемента ИЛИ-НЕ 25, и П,= (поле 1.3), то на выходе элемента И 16 сформируется сигнал...

Номер патента: 1427366

Опубликовано: 30.09.1988

Авторы: Литвиненко, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 9/22

Метки: микропрограммный, модуль

...модуля появляется единичный потенциал,которым закрываются блоки 10, 11111,3, элементов И, счетчик 2 переводится в режим счета, открываетсяэлемент И 14, блокируется регистр 3микрокоманд, блок 4 ключей с тристабильжм выходом переводится в режимвысокого сопротивления по выходу. Нисходном состоянии триггер 8 находится в нулевом состоянии, счетчик 2 адреса также обнулен. По сигналу, пос-тупающему на вход 22 пуска, триггер8 устанавливается в единичное состояние, разблокируя генератор 9 тактовых импульсов. По первому тактовому5 14273 10 ка 1 памяти микрокоманд с входов 16.1,20 55 импульсу, поступающему с выхода 25.1,генератора 9, содержимое счетчика 2увеличивается на единицу. В это времяна информационный вход блока 1 памяти микрокоманд...

Номер патента: 1423985

Опубликовано: 15.09.1988

Авторы: Могутин, Сперанский, Спиридонов, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G05B 23/02

Метки: динамического, параметра, процесса, самоконтролем

...параметра, Формирование импульсов генератором 30 происходит только при наличии на его входе единичного сигнала. Например, при контроле температурного режима в качестве генератора 30 может быть применен инзокварцевый термочастотный преобразователь, имеющий частоту 1, =5,64 11 Гц и крутизну преобразования ( 200 Гц/с.астотая формируемая генераторо 30, определяется значением контролируемого параметра и линейно зависит от его значения. Например, для ука-занного выше приборао+где Г - частота при С=О "С;- крутизна преобразования;- значение контролируемого параметра (температура).Генератор 3 1 служит для формирования последовательности импульсов стабильной частоты, не зависящей от изменения контролируемого параметра. Его частота используется...

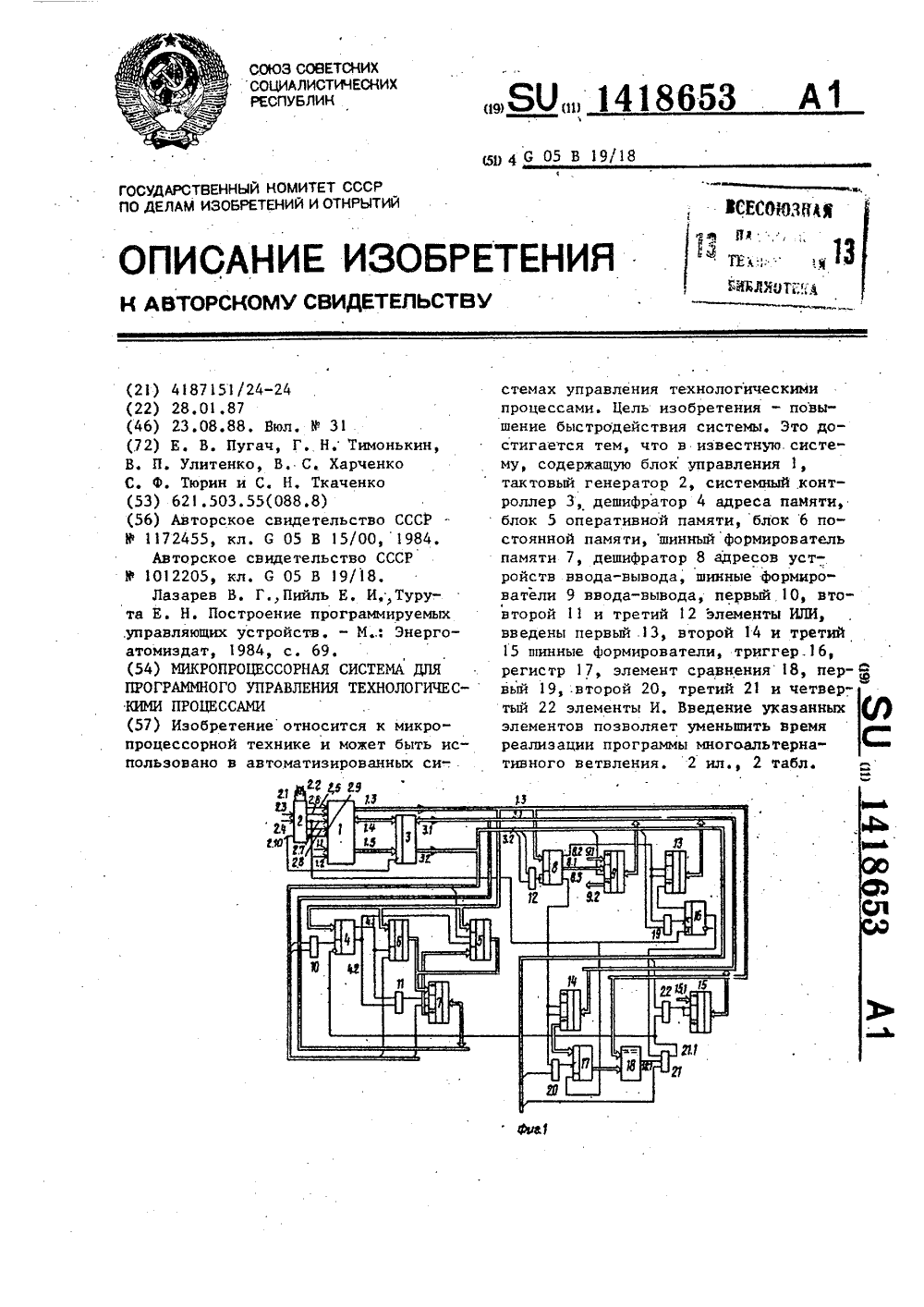

Номер патента: 1418653

Опубликовано: 23.08.1988

Авторы: Пугач, Тимонькин, Ткаченко, Тюрин, Улитенко, Харченко

МПК: G05B 19/414, G05B 19/418

Метки: микропроцессорная, программного, процессами, технологическими

...последовательностей тактовых импульсов 2,5, 2.6, формирования управляющих сигналов сброса 2.7 и готовности 2,8 по внешним сигналам микропроцессорной системы 2,3, 2.4 и для формирования Номер ножки микро 1схемы КР 580 Гф 24 Соответствие входов-выходов блока 1 и микросхемы КР 580 ИК 80 А может быть представлено табл. 1. 2.5 2.6 2.7. 2.8 2,9 данных по шине,3,1 данных к блокам памяти или из блоков памяти к внешним устройствам или из внешних уст.ройств в зависимости от управляющих сигналов Е 1 и Е 2, При отсутствии управляющих сигналов выходы шинных формирователей находятся в высокоимпе-. дансном состоянии, т,е. отключены от шины данных.Шинный формирователь 7 предназначен для увеличения нагрузочкой способности шины 3, данных и для...

Номер патента: 1413634

Опубликовано: 30.07.1988

Авторы: Бек, Тимонькин, Ткаченко, Харченко, Чернышов

МПК: G06F 11/28

Метки: программы, хода

...2памяти и после того, как обнулитсятриггер 7 и переведет блок 2 памятив режим записи, вновь запишется вячейку А; этого блока, т.е. подтвердит единичное значение бита признакаобращения.Если бит признака обращения, поступивший на вход 19, и бит, храня"щийся в блоке 2 памяти, равны "0",то до записи информации в ячейку А;памяти ЭВМ происходит обращение кней. Такая ситуация возникает либовследствие пропуска команды записиданных в ячейку А;, либо в результате появления лишней" команды чтенияинформации из ячейки А,. Она соответствует ошибке типа "Чтение без записи, которая, в случае ее пропуска,приводит к искажению конечного результата обработки информации.Устройство работает следующимобразом (см. фиг. 2,б) .К моменту считывания ицформацийна...

Номер патента: 1410049

Опубликовано: 15.07.1988

Авторы: Литвиненко, Никольский, Тимонькин, Ткаченко, Харченко

МПК: G06F 15/16

Метки: данными, обмена

...с входа 21 апроса устройства. По очередному актовому импульсу с второго входа 5 синхронизации устройства в реистр 3 запишется очередное слово анных для передачи аналогичному стройству. Во входном же регистрезаписана "своя" информация. Таким об - бразом, на входе дешифратора 8. сотояния будет комбинация 1011, еди-ичный потенциал сформируется на выоде дешифратора 8 состояния. Нулевой игнал на выходе 22 подтверждения видетельствует о том, что информация с входа 19 будет передана на вы" од 18 обмена данными устройства,Едиичный потенциал с выхода 11 дешифатора 8 состояния через первый 15.1,второй 15,2 элементы ИЛИ поступает а оба входа управления мультиплексоа 7, коммутируя выход регистра 3 ередачи информации на вход выходноо регистра...

Номер патента: 1410031

Опубликовано: 15.07.1988

Авторы: Дмитров, Соколов, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/50

Метки: приоритета

...находитсяв нулевом состоянии и с его прямоговыхода на второй вход схемы ИЛИ 8поступает нулевой сигнал. Нулевойсигнал с инверсного выхода триггера2 в цепи обслуживания источника сболее высоким приоритетом поступаетца вход элемента И 6, нахоцящегосяв цепи обслуживания источника болеенизкого приоритета, и закрывает его.В результате ца выходе соответствующего элемента И 7 появляется нулевой сигнал, который поступив науправляюп(ий вход счетчика 4, запрещает его работу в счетном режиме иодновременно, поступив на инверсныйвход сбро. а Я, ус.тацавливает его внулевое атос.тояцие. Тем самым прекрашаетс.в бс:(уживание источника сменно открываются элементы И 7 в цепях управления обслуживанием более приоритетных источников. Единичный сигнал с...

Номер патента: 1397917

Опубликовано: 23.05.1988

Авторы: Гнедовский, Иванов, Миневич, Подзолов, Тимонькин, Ткаченко, Файвинов, Харченко, Хлебников

МПК: G06F 11/00

Метки: восстановления, двухканальное, процессорных, систем

...67, первый 68, второй 69третий 70 и четвертый 71 элементы И,первый 72 и второй 73 элементы ИЛИ,второй коммутатор 74,формирователь75 импульсов, входы 76,1-76.4 разрядов группы синхровходов блока 5, входы 77. 1-77.3 разрядов группы информационных входов блока 5, выходы 78.1и 78,2 разрядов группы 25 выходовблока 5, выходы 79,1-79.4 разрядовгруппы 27 выходов блока 5 повторениямикрокоманд. 10 Блок 6 микропрограммного управле 40 ния (фиг. 5) содержит блок 80 памяти микропрограмм, регистр 81 адреса, регистр 82 микрокоманд, мультиплексор 83 адреса, входы разрядов кода .операции 84.1 и логических условий45 84 .2 группы входов кода операций блока 6, входы 85.1-85.4 и первого четвертого разрядов соответственно группы управляющих входов...

Номер патента: 1397908

Опубликовано: 23.05.1988

Авторы: Марков, Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: микропрограммное

...микропрограммы с соответствующих выходов блока 1. Зались происходит по заднему фронту тактового импульса Г с второго выхода 142 генератора 14 тактовых импульсов, Только после этого новый тактовый импульс 7, с первого выхода 141 генератора 14 своим задним фронтом разрешает запись в регистр 2 адреса адресного кода новой микропрограммы. С записью информации в регистр 5 возврата элемент ИЛИ 9 формирует единичный сигнал РВ. Этот сигнал, поступая на инверсный управляющий вход схемы 8 сравнения, блокирует ее работу, запрещая таким образом вторичное прерывание, пока не выполнено первое, Сигнал РВ поступает также на вход 23 мультиплексора 6 логических условий. Далее устройство выполняет микропрограмму прерывания аналогично прежней прерванной...

Номер патента: 1394216

Опубликовано: 07.05.1988

Авторы: Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/10

Метки: импульсов, распределителя

...триггера 1 в исходное состояние не показаны,Если первый импульс 10 поступаетна первый вход" 7 устройства, то исходное состояние триггера 1 - нулевое. Импульс, поступивший на вход 7,проходит через первый элемент И 4 иэлемент ИЛИ 6 на вход триггера 1 ипо его заднему фронту триггер 1 переключается в единичное состояние.Через коммутатор 2 этот импульс непроходит, так как на его первом уп"равляющем входе будет нулевой сигнал с единичного выхода триггера 1.Следующим поступает импульс навторой вход 8 устройства. Он проходит на счетный вход триггера 1 черезвторой элемент И 5 и элемент ИЛИ 6и переключает по своему заднему фронту триггер 1 в нулевое состояние, Навыход коммутатора 2 он также не проходит, так как на втором управляющемвходе...

Номер патента: 1392561

Опубликовано: 30.04.1988

Авторы: Кукуруза, Пугач, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 11/36

Метки: диагностирования, микропрограммное, реконфигурации

...40 цццго чст 1 о ствд н ичдх д и" ырцйлад при норчдльном функиониров;(нии О) 1)СКТБ 13 11)1 11051 В 1(1111 11 Гс 1,с 1116 К 1 ис),ьзунпся о 6 ниобл,ли памяти Б 6(ок.Выхс)л нд ликронрсгрдхху ли;3 ци.45 ровзния или рдбсчун) х 3 крснрсгрчххОСУЦЕСтВЛЯтСЯ НЦ ИГНДЛУ ЛОИЧС 0 Го УС- ловия, постунивнечу с выхолд 35 тригр(3 5 на вход ч у л ьти де ксорд 10.Работа устройства при отказ.го и 1,( к ;3унрдвления 1-ирунны.50 В данном режичнри функционинБ;.нии 1-го объекта унраления -и груины и ностуцлении сигнала ненормы с ход 3 57 нины 30 логических условий нроизволитя нровс ркд рд 6 спсносо 6 ности (-г 06 ьс кг; 55нри цяв,(нии си Ндлз (шИ 6 ки. 1 с,ни- Б)К 113 (ы)0 (110,я 11(11РЫ .И 31110 -стировз 51 13 "1;Б,.13 я 6;к;1(1)ор- )(13 Р 1 (51...

Номер патента: 1390612

Опубликовано: 23.04.1988

Авторы: Могутин, Пугач, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 11/16

Метки: вычислительных, машин

...машины и схема 8 сравнения также Формирует на своем выходе единицу, Элемент И 11 ФоРмирует на своем выходе единичный сигнал, который поступает на вход элемента И 10 и открывает его. Если коды на выходах первой 1 и второй 2 вычислительных машин равны, то на выходе схемы 6 20 сравнения пропадает единичный сигнал и на выходе элемента И 10 появляется единичный сигнал, по переднему Фронту которого одновибратор 14 Формирует импульс отрицательной полярности, по 25 переднему Фронту (равносильно по заднему Фронту импульса положительной полярности) которого код с выхода первой машины записывается в регистр 3 и через открытый блок 9 элементов 1 поступает на выход 16 устройства. Код, записанный в регистре 3, поступает на входы схем 7 и...

Номер патента: 1388863

Опубликовано: 15.04.1988

Авторы: Дмитров, Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 13/36, G06F 9/50

Метки: абонентов, магистрали, многоканальное, общей, подключения

...элементов И 7 данного разряда, а также всех младших разрядах.Через определенное время (после появления единичного сигнала на выходе триггера 4), определяемое окончанием переходных процессов и установлением стабильных сигналов на выходах элементов 6 сравнения и И 7, на выходе элемента 11 задержки появляется единичный сигнал, Этот сигнал открывает коммутаторы 10 для прохождения сигналов с выходов регистра 1 на магистраль 12 под действием управляющих сигналов с выхода элемента 6, сравнения и элементов И 7.Таким образом, если в каком-либо разряде появляется несовпадение кодов, что свидетельствует подключению в данном разряде в общей магистрали 12 более приоритетного абонента, то сигналы с остальных младших разрядов данного канала в...

Номер патента: 1383367

Опубликовано: 23.03.1988

Авторы: Рахлина, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/22

Метки: сравнения, схем

...возвращении триггера 7 в исходное состояние.Элемент И 9 управляет прохождением тактовых импульсов на счетный вход триггера 6. Он открывается только при нулевом состоянии триггера 5, поэтому на вход триггера 6 проходят только нечетные тактовые импульсы.Устройство для контроля схем сравнения работает следующим образом.В исходном состоянии все элементы памяти находятся в нуле. Цепи установки элементов схемы в исходное состояние условно не показаны,После поступления сигнала Пуск на вход 11 устройства триггер 7 переключается в единичное состояние и запускает генератор 8 импульсов, который начинает формирование последовательности тактовых импульсов.Первый тактовый импульс проходит на вход элемента И 15. Если на втором выходе контролируемой...

Номер патента: 1381532

Опубликовано: 15.03.1988

Авторы: Байда, Кривоносов, Супрун, Тимонькин, Ткаченко, Харченко

МПК: G06F 15/00

Метки: данных, массивов, процессор

...выходом блока хранения условий и блокировки.3. Процессор по п. 1, отличающийся тем, что блок анализа содержит мультиплексор, первый и второй сумматоры по модулю два, элемент И-НЕ, причем первый, второй, третий и четвертый информационные входы блока анализа соединены соответственно с первым информационным входом мультиплексора, первыми входами первого и второго сумматоров по модулю два и первым входом элемента И-НЕ, выход которого является первым информационным выходом блока анализа, вход знака результата блока анализа соединен с вторыми входами второго и первого сумматоров по модулю два, выход которого соединен с вторым входом элемента И-НЕ и вторым информационным входом мультиплексора, выход второго сумматора по модулю два, шина...

Номер патента: 1381513

Опубликовано: 15.03.1988

Авторы: Могутин, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G01R 31/303, G06F 11/22

Метки: больших, выводов, интегральных, схем

...вход мультиплексора, а мультиплексор 8 соединяет информационный вход группы 9 элементов И с вторым выходом демультиплексора. Таким образом, выводи модуля соответ 20 ствующие его выходам, оказнвавтся соединенными с его выводами, соответствувщим его входам.Нулевой контрольный код,формируемый триггером 6 управления, через коммутатор 2, демультиплексор 7 и мультиплексор 8, проходя через выводы модуля, поступает на информационный вход элемента 2 И-ИЛИ 1. Если в коде, поступавщем на информационный вход элемента 2 И-ИЛИ 1 присутствует30 хотя бн одна единица (что соответствует наличии хотя бн одной неисправности типа "константа 1" или обрыв) то на его выходе присутствует нуль и последовательность тактовых импуль- сов, формируемых генератором 4...

Номер патента: 1381506

Опубликовано: 15.03.1988

Авторы: Гнедовский, Кукуруза, Никольский, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 11/36

Метки: микропрограммное

...14,1. От объекта с выхода47, 1 через шину 24 на вход мультиплексора 2 псступают сигналы логических условий, Б поле кода логических условий ПЗУ 1 задается код этогоусловия, а код адреса модифицируетсязначением проверяемого логическогоусловия,По последней микрокоманде микропрограммы диагностирования, если РУ 14, исправен, с выхода 3 регистра 4 формируется единичный сигналКонец восстановления и с выхода 33 - нулевой сигнал Конец команды .Единичный сигнал "Конец восстановления поступает на вход элемента И 9 и разрешает прохождение очередного тактового импульса г , по,которому триггер Ь сбрасывается в нулевое состояние, По единичному сигналу "Конец восстановления" с выхода 31, нулевому сигналу "Конец команды" с выхода 33 регистра 4,...

Номер патента: 1376093

Опубликовано: 23.02.1988

Авторы: Кукуруза, Никольский, Тимонькин, Ткаченко, Харченко

МПК: G06F 13/00

Метки: магистралью, микропроцессорных, модулей, связи

...в первый, второй и т,д, регистры блока 1.С выхода регистра 34.1 код номера ОМ выдается на выход 29.1 и элемент ИЛИ 36. 1. С выхода элемента ИЛИ 36.1 выдается единичный сигнал на выход 28,1. Тактовый импульс, записывающий код ОМ в регистр 34 с выхода элемента И 35.1, поступает на выход 27.1 блокаОдновременно с записью кода ОМ происходит запись кода заменяемого модуля в блок регистров ЗМ. Код номера заменяемого модуля с выхода 20.2 блока 9 поступает на информационный вход блока 2. С входам 20.2 блока 2 (Фиг. 3) код номера ЗМ выдается на информационный вход регистра 37, 1С выхода 31 элемента И 12 поступает единичный сигнал на управляющий вход регистра 37.1. Тактовый импульс с входа 27,1 блока 2 через элемент ИЛИ 38.1 поступает на,...

Номер патента: 1376088

Опубликовано: 23.02.1988

Авторы: Семенов, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/16

Метки: двух, импульсов, последовательностей

...7 отключится от входа 23. Нулевым же сигналом с выхода 16 ПЗУ запрется элемент И 5 и через элемент НЕ 8 вход, 23 коммутатора 7 подключится к его выходу 25. Тем самым по окончании первой пачки первой последовательности устройство будет подготовлено к контролю первой пачки во второй последовательности. Этот контроль будет осуществляться аналогично описанному, но при этом изменяться будут состояния только счетчиков 3, который последним (вторым) импульсом первой пачки во второй Фазе будет установлен в состояние "10". Этим будет обусловлена выборка из блока 4 пятого слова, по которому произойдет переключение устройства ка контроль второй пачки импульсов в первой фазе, в процессе которого будут изменяться состояния счетчика 2.Далее...

Номер патента: 1376084

Опубликовано: 23.02.1988

Авторы: Марков, Михайлов, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...логического условия,который поступает на адресный А входмультиплексора 5. На инверсном управляющем входе последнего сигнал меткилинейной МК отсутствует и мультиплексор 5 пропускает на свой выход значение проверяемого логического условия. Если оно единичное, то этот сигнал через элемент ИЛИ 15 поступаетна управляющий вход счетчика 2, разрешая в него запись с выхода мультиплексора 6 адреса. Этот же единичныйсигнал с выхода мультиплексора 5 поступает на управляющий вход 38 мультиплексора 6, на информационном входе 35 которого присутствует адресныйкод с выхода поля 1.2 блока 1. Информация с выходов полей 1.2 и 1.3, кроме того, поступает на входы 29 и 31блоков 7 и 8. Однако на их выходах26 и 41 при наличии на входе 22 прерываний...

Номер патента: 1374235

Опубликовано: 15.02.1988

Авторы: Баженов, Парубец, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 11/00

Метки: восстановления, микропроцессорной, резервирования, системы

...перехода 1 МР системой;работа в дуплексном режиме с последующим сбросом и рестартом системыпри возникновении сбоя адреса в одномиз работающих в дуплексном режимемикропроцессоров до выполнения очередной команды 1 МР.Устройство работает следующим образом.В исходном состоянии все элементыпамяти устройства находятся в нулевомсостоянии (цепи начальной установкине показаны). Устройство начинаетфункционировать с включением микропроцессорной системы. При этом кодадреса с выхода микропроцессора 2.(д = 1,3) поступает на один из входовблока 16 канала 1 а также на соответствующий вход блока 3 мажоритарных элементов. С выхода блока 3 мажоритированное значение кода адреса поступает на второй вход блока 16,В начале каждого машинного...

Номер патента: 1368881

Опубликовано: 23.01.1988

Авторы: Баженов, Карнаух, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 11/18, G06F 9/22

Метки: коррекцией, ошибок

...н единичное состояние. Шифратор 5 предназначен для формирования управляющих сигналов в соответствии с кодами, посту 0 - 0 0 0 0 0 0 0 0 1 - 1 0 0 1 0 0 1 0 2 - 0 0 0 1 0 0 0 О 1 О 1 0 О 0 1 4 - 0 0 1 0 0 0 1 1 5 0 О351 0 0 0 1 1 0 0 0 0 0 0 0 0 0 0 7 0 0 0 0 0 0 0 0 Знак" в таблице обозначает независимость выходных сигналов шифратора 5 от сигнала на управляющем входе (вход ТИ). В соответствии с таблицей функционирование шифратора 5 описывается системой логических функций:Х,Х,Х2 =Х,ХХ2 = ХХ + ХХ + Х,Х,Х+Х,Х,Х,ф 22 = ХОХ, ХХ + ХоХ 1 ХаХз в Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах управления и синхронизации цифровых систем повышенной, надежности.Цель изобретения - повышение...

Номер патента: 1368880

Опубликовано: 23.01.1988

Авторы: Суярко, Тимонькин, Тищенко, Ткаченко, Харченко

МПК: G06F 9/00

...адреса постоянной памятимикрокоманд, второй информационныйвход блока формирования команд соединен с управляющими входами мультиплексора, выход которого соединен с Изобретение относится к области автоматики и вычислительной техники и может быть использовано для управления специализированными вычислительными системами и АСУ ТП, работающими в реальном масштабе времени.Цель изобретения - повышение быстродействия устройства.На фиг.1 приведена функциональная схема устройства; на фиг.2 функциональная схема блока формирования команд; на фиг.З - временная диаграмма работы устройства.Устройство управления (фиг.1) содержит блок 1 формирования команд, регистр 2 команд, счетчик 3, дешифратор 4, мультиплексор 5, генератор 6 импульсов,...

Номер патента: 1365082

Опубликовано: 07.01.1988

Авторы: Могутин, Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: контролем, микропрограммное

...условия.В последней микрокоманде последней микропрограммы на выходе 21,2 конца работы регистра 3 микроопераций появляется единичный сигнал, который через элемент ИЛИ 15 поступает на К-вход триггера 1 О управления, последний обнуляется - происходит останов устройства. 25Для работы устройства во втором режиме на вход 19 кода операций устройства подается фиксированный адрес начала диагностирования. После его записи в регистр 4 он поступает на зо вход дешифратора 13. При выполнении устройством в первом режиме микрокоманды, когда на выходе 1.1 блока 1 памяти микрокоманд появляется нулевой сигнал, элемент И 15 окаэывает 35 ся открытым, на выходе 25 дешифратора 13 появляется единичный сигнал, который поступает через элемент И 15 на Я-вход...

Номер патента: 1352492

Опубликовано: 15.11.1987

Авторы: Литвиненко, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 11/22

Метки: выключения, микропроцессора, перезапуска, питания, сбоях

...работает следующим образом,В исходном состоянии на входе 14отсутствует контролируемое напряжение, триггер 5 находится в нулевомсостоянии. На выходах первого 1 ивторого 2 компараторов присутствуютсигналы логического нуля, триггер 4находится в единичном состоянии, навыходе 13 формируются импульсы сброса микропроцессора, Появление контролируемого напряжения на входе 14не изменяет. состояние устройства,так как элемент И-НЕ 7 закрыт и свыхода 13 продолжают поступать импульсы сброса. После появления навходе 11 сигнала подтверждения установки от микропроцессора триггер 5устанавливается в нулевое состояние,блокируя тем самым генератор 3 импульсов.При превышении контролируемым напряжением допустимой величины (Фиг. За) на выходе компаратора...

Номер патента: 1352475

Опубликовано: 15.11.1987

Авторы: Баженов, Болотенко, Карнаух, Тимонькин, Ткаченко, Топорков, Харченко

МПК: G06F 1/00

Метки: микропроцессорной, синхронизацией, системы, трехканальное

...его к установке в нулевоесостояние, в которое триггер 5 устанавливается по тактовому импульсу свыхода 22 блока 8 синхронизации.Одновременно сигнал переполненияс прямого выхода элемента 11 поступает на синхровход триггера 7, который под его действием устанавливается в нулевое состояние (фиг.5), Сигнал с выхода 45 триггера 7 используется в системе для фиксации приема данных.С приходом первого после описанного момента времени импульса с выхода18 блока 8 триггер 7 устанавливается в единичное состояние.Сигнал начала чтения кода команды с входа 31 канала стробируется сигналом с инверсного выхода триггера 6, который устанавливается в нулевое состояние при возбуждении входа 25 канала и выхода 18 блока 8, и поступает на третий вход...

Номер патента: 1348834

Опубликовано: 30.10.1987

Авторы: Гнедовский, Дмитров, Маслова, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 9/50

Метки: обслуживания, приоритетного

...органом, а следовательно, необходимо произвести сдвиг информации в блоке 1 памяти. Поэтому сигнал с входа 29 через открытый элемент И 11 поступает в блок 1 памяти, где 34 4и производит сдвиг информации, Крометого, если сдвиг произошел в процессепоиска места для очередной заявки, тоочевидно, что у заявок, хранящихся вблоке 1, изменяются адреса, поэтомуизменяется адрес и в счетчике 2,,Сигнал через элемент И 16 поступаетна вычитающий вход счетчика 2. Вэтом случае исключается возможностьпропуска одного из кодов приоритетов для сравнения на элементе 5 сравнения.Чтобы исключить возможность прихода очередной заявки на вход 17 вто время, когда еще не найдено место для ранее пришедшей заявки, сигналы синхронизации поступления заявок...
