Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

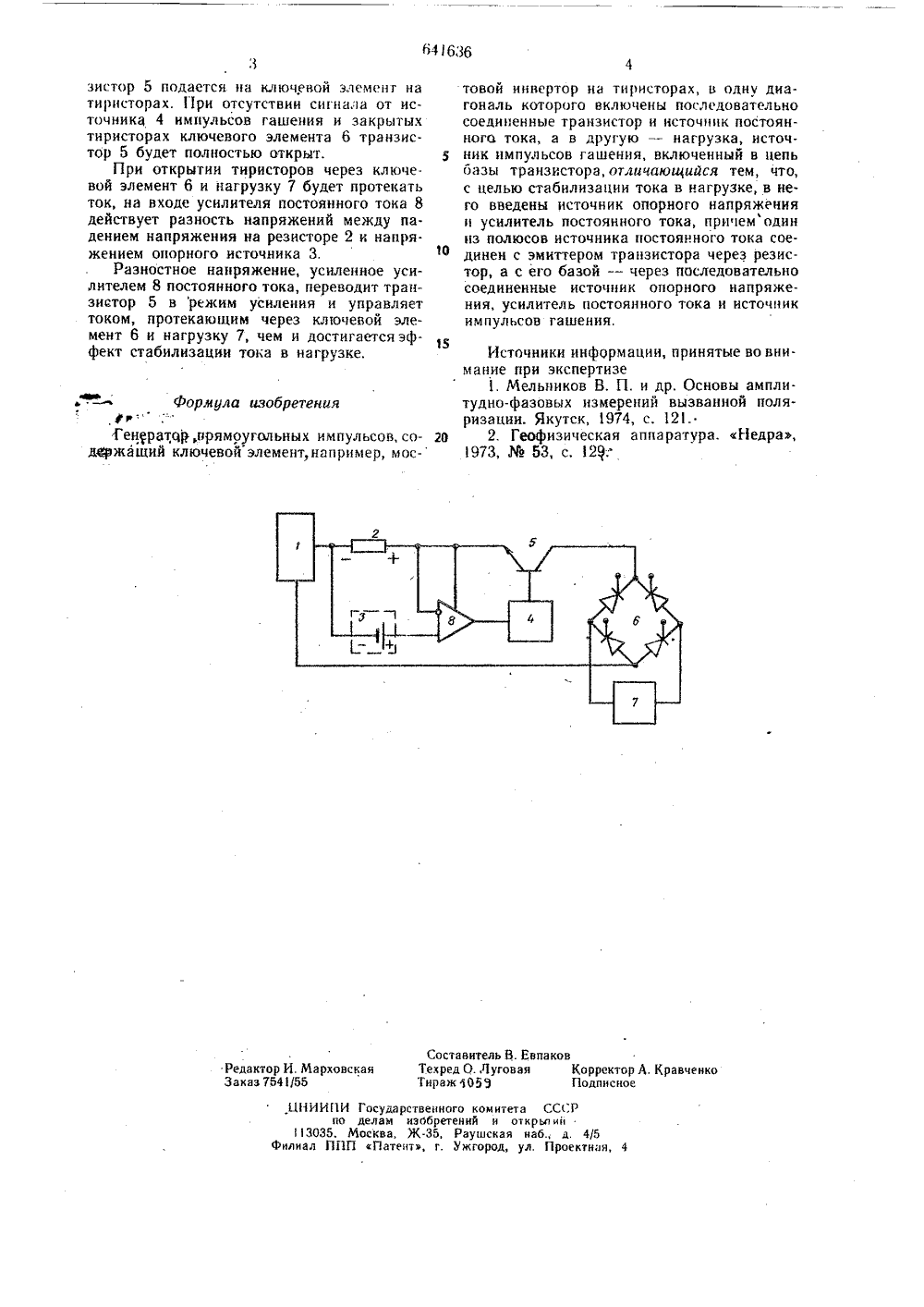

Союз СоветскихСоциалистическихРеспублик ОПИСАНИЕ И 16 З 6ИЗОБРЕТЕНИЯ 6) Дополнительное к авт. свид.ву22) Заявлено 18.03.76 (21) 2335773/18 21 1)М, Кл, Н 03 К 3/84 с врисоединением заявки(23) ПриоритетОпубликовано 05. ОХ Дата опубликования рствеинын комитетСССРлам изобретенийи вткрытий. М. Иоффе, В Черць ом одственное объединение "Геофиз 1) Заявите 54) ГЕНЕРАТО МОУГОЛЬНЫХ ИМПУЛЬСОВ ца фуцкциональ ямоугольных им оа- в зом. Постоянное напряженипостоянного тока через ре от источника 1,стор 2 ц транИзобретение относится к импульсной технике и может быть использовано, в частности, в геофизическом,приборостроении.Известен тиристорный генератор прямоугольных импульсов, содержащий стабилизатор тока, включенный последовательно спрерывателем, цепи гашения тиристоров 11).5Недостатком этого генератора являетсянеудовлетворительная, форма выходных импульсов тока.Наиболее близким по технической сущности к изобретению является генератор прямоугольных импульсов, содержашии источник постоянного тока, ключевой элемент,например, мостовбй инвертор на тиристорах,источник импульсов гашения, транзистор,нагрузкуГ 22.Недостатком этого генератора являетсянестабильность импульсов тока в нагрузкупри изменении входного напряжения и сопротивления нагрузки,Цель изобретения - стабилизация тка в нагрузке при изменении входного нпряжения и сопротивления нагрузки.Для этого в генератор прямоугольныхимпульсов, содержащий ключевой элемент,2например, мостовой ицвертор ца тирцсторах, в одну диагональ которого включены последовательно соединенные транзистор и источник постоянного тока, а в другуюнагрузка, источник импульсов гашения, включенный в цепь базы транзистора, введены источник опорного напряжения и усилитель постоянного тока, причем олин из полюсов источника постоянного тока соединен с эмиттером транзистора через резистор, а с его базой - через последовательно соединенные источник опорного напряжения, усилитель постоянного тока и источник импульсов гашения.На чертеже представлецая схема генератора прпульсов.Оц содержит источник 1 постоянного тока, резистор 2, источник 3 опорного напряжения, источник 4 импульсов гашения, транзистор 5, ключевой элемент 6 на тиристорах, нагрузку 7 ц усилитель 8 постоянного тока.Генератор работает следующим обра.ШМИИПИ Государственного комитета СССР по делаы изобретений и открыл ии И 3035, Москва, Ж.35, Раушская наб.; д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4зистор 5 подается на ключевой элеменг на тиристорах. При отсутствии сигнала от источника 4 импульсов гашения и закрытых тиристорах ключевого элемента 6 транзистор 5 будет полностью открыт. 5При открытии тиристоров через ключевой элемент 6 и нагрузку 7 будет протекать ток, на входе усилителя постоянного тока 8 действует разность напряжений между падением напряжения на резисторе 2 и напряжением опорного источника 3.ОРаэностное напряжение, усиленное усилителем 8 постоянного тока, переводит транзистор 5 в режим усиления и управляет током, протекающим через ключевой элемент 6 и нагрузку 7, чем и достигаетсяэффект стабилизации тока в нагрузке. Формула изобретения, 4 и"Генератср,прямоугольных импульсов, соджащий ключевой элемент, например, мостовой ннвертор на тиристорах, в одну диагональ которого включены последовательно соединенные транзистор и источник постоянного тока, а в другую - нагрузка, источник импульсов гашения, включенный в цепь базы транзистора, отличаюи 4 ийся тем, что, с целью стабилизации тока в нагрузке, в него введены источник опорного напряжения и усилитель постоянного тока, причем один из полюсов источника постоянного тока соединен с эмиттером транзистора через резистор, а с его базой - через последовательно соединенные источник опорного напряжения, усилитель постоянного тока и источник импульсов гашения,Источники информации, принятые во внимание при экспертизе1. Мельников В, П, и др, Основы амплитудно-фазовых измерений вызванной поляризации. Якутск, 1974, с. 12.2. Геофизическая аппаратура. сНедра, 973,53, с, 12;"
СмотретьЗаявка
2335773, 18.03.1976
НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ГЕОФИЗИКА"
ИОФФЕ ЛЕВ МАРКОВИЧ, ТИХОМИРОВ ВИКТОР АФАНАСЬЕВИЧ, ЧЕРНЫШ ВЛАДИМИР ЮЛЬЕВИЧ
МПК / Метки
МПК: H03K 3/84
Метки: генератор, импульсов, прямоугольных
Опубликовано: 05.01.1979
