Устройство для создания импульсов давления

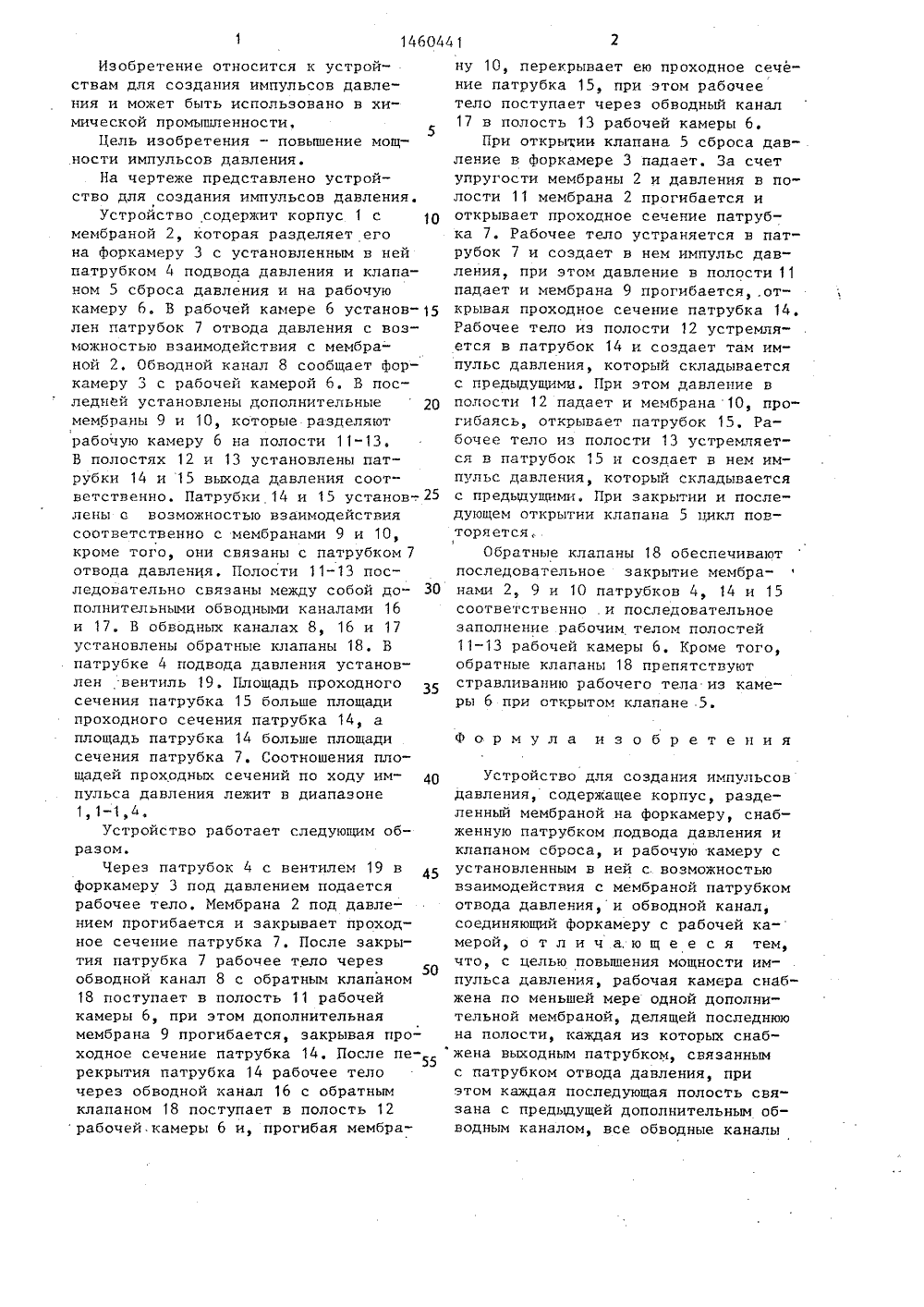

(51)4 Г 15 В 21 САНИЕ ИЗОБРЕТЕН ЕТЕЛЬСТВУ А ВТОРСКОМУ(54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ИМПУЛЬСОВ ДАВЛЕНИЯ(57) Изобретение м.б. использованов химической промышленности. Цельизобретения - повышение мощности импульсов давления. Корпус 1 разделенмембраной 2 на форкамеру 3 и рабочуюкамеру (К) 6. Форкамера 3 снабженапатрубком (П) 4 подвода давления и .клапаном 5 сброса давления. В К 6установлен с возможностью взаимодействия с мембраной 2 П 7 отвода даления. Обводной канал 8 сообщает 6и форкамеру 3, К 6 дополнительноснабжена мембранами 9, 10, разделяющими К 6 на полости 11, 12, 13, Полости 12, 13 снабжены выходными П 14,15, связанными с П 7. Полости 11,12, 13 последовательно связаныдополнительными обводными каналами 16, 17. Каналы 8, 16, 17 снабже-ны обратными клапанами 18. Площадьпроходного сечения (ППС) П 15 большеППС П 14. ППС П 14 больше ППС П .Соотношение ППС по ходу импульса находится в диапазоне 1, 1-1,4. Обратныеклапаны 18 обеспечивают последовательное закрытие мембранами 2, 9, И10 П 4, 14, 15 и последовательное заполнение полостей 11, 12, 13, а также препятствуют стравливанию рабочего тела иэ К 6 при открытом клапанеИзобретение относится к устройствам для создания импульсов давления и может быть использовано в химической промышленности,Цель изобретения - повышение мощности импульсов давления.На чертеже представлено устройство для создания импульсов давления.Устройство содержит корпус 1 смембраной 2, которая разделяет егона форкамеру 3 с установленным в нейпатрубком 4 подвода давления и клапаном 5 сброса давления и на рабочуюкамеру 6. В рабочей камере 6 установлен патрубок 7 отвода давления с возможностью взаимодействия с мембраной 2. Обводной канал 8 сообщает форкамеру 3 с рабочей камерой 6. В последней установлены дополнительные 20мембраны 9 и 10, которые разделяютрабочую камеру 6 на полости 11-13,В полостях 12 и 13 установлены патрубки 14 и 15 выхода давления соответственно. Патрубки 14 и 15 установ-. 25лены с возможностью взаимодействиясоответственно с мембранами 9 и 10,кроме того, они связаны с патрубком 7отвода давления, Полости 11-13 последовательно связаны между собой дополнительными обводными каналами 16и 17. В обводных каналах 8, 16 и 17установлены обратные клапаны 18. Впатрубке 4 подвода давления установлен вентиль 19, Площадь проходногосечения патрубка 15 больше площадипроходного сечения патрубка 14, аплощадь патрубка 14 больше площадисечения патрубка 7, Соотношения площадей проходных сечений по ходу импульса давления лежит в диапазоне1, 1-1,4.Устройство работает следующим образом.Через патрубок 4 с вентилем 19 в 45форкамеру 3 под давлением подаетсярабочее тело. Мембрана 2 под давлением прогибается и закрывает проходное сечение патрубка 7, После закрытия патрубка 7 рабочее тело через50обводной канал 8 с обратным клапаном18 поступает в полость 11 рабочейкамеры 6, при этом дополнительнаямембрана 9 прогибается, закрывая проходное сечение патрубка 14. После перекрытия патрубка 14 рабочее телочерез обводной канал 16 с обратнымклапаном 18 поступает в полость 12рабочей, камеры 6 и, прогибая мембрану 10, перекрывает ею проходное сечение патрубка 15, при этом рабочеетело поступает через обводный канал17 в полость 13 рабочей камеры 6.При открытии клапана 5 сброса давление в форкамере 3 падает. За счетупругости мембраны 2 и давления в полости 11 мембрана 2 прогибается иоткрывает проходное сечение патрубка 7. Рабочее тело устраняется в патрубок 7 и создает в нем импульс давления, при этом давление в полости 11падает и мембрана 9 прогибается,.открывая проходное сечение патрубка 14.Рабочее тело из полости 12 устремляется в патрубок 14 и создает там импульс давления, который складываетсяс предыдущими. При этом давление вполости 12 падает и мембрана 10, прогибаясь, открывает патрубок 15, Рабочее тело из полости 13 устремляется в патрубок 15 и создает в нем импульс давления, который складываетсяс предыдущими. При закрытии и последующем открытии клапана 5 цикл повторяется,Обратные клапаны 18 обеспечиваютпоследовательное закрытие мембранами 2, 9 и 10 патрубков 4, 14 и 15соответственно .и последовательноезаполнение рабочим телом полостей11-13 рабочей камеры 6, Кроме того,обратные клапаны 18 препятствуютстравливанию рабочего тела иэ камеры 6 при открытом клапане 5.Формула изобретенияУстройство для создания импульсов давления, содержащее корпус, разделенный мембраной на форкамеру, снабженную патрубком подвода давления и клапаном сброса, и рабочую камеру с установленным в ней с возможностью взаимодействия с мембраной патрубком отвода давления, и обводной канал, соединяющий форкамеру с рабочей камерой, о т л и ч а.ю щ е е с я тем, что, с целью повышения мощности импульса давления, рабочая камера снабжена по меньшей мере одной дополнительной мембраной, делящей последнююна полости, каждая из которых снаб"жена выходным патрубком, связаннымс патрубком отвода давления, при этом каждая последующая полость связана с предыдущей дополнительным обводным каналом, все обводные каналыСоставитель А.СубботинТехред Л.Олийнык Корректор С.йекмар Редактор А.Шандор Заказ 522/42 Тираж 602 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Рауюская наб., д. 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул. Проектная, 4 3 14604414 снабжены обратными клапанами, а отно- ходного патрубка находится в следуюшение площади проходного сечения Кн щем диапазоне: последующего по ходу импульса давления выходного патрубка к площади про,1 - -- .1,4.Бп жадного сечения Бп предыдущего вы 5 пР
