Стрельцов

Номер патента: 1162484

Опубликовано: 23.06.1985

Автор: Стрельцов

МПК: B02C 1/02

Метки: дробилка, щековая

...дробилки.На фиг.1 изображена дробилка в вертикальном разрезе;на фиг,2 -же, в горизонтальном разрезе. 13Дробилка содержит корпус 1, подвижную дробящую щеку 2 и узел эксцентрикового вала 3, Корпус 1 содержит переднюю стенку 4, несущую неподвижную дробящую щеку, и две боко вые стенки 5, несущие боковые футеровки и соединенные, например, траверсами 6 и 7 (фиг.1). Щека 2 может качаться на оси 8, установленной в опорах 9 в стенах 5. Узел вала 3, 25 который в той или иной форме выполнения служит задней стенкой корпуса 1, содержит опоры 10. Последние могут быть выполнены автономными и кре пятся стержнями 11 к стенке 4 посред-ЗО ством, например, гаек 12. На валу 3 эксцентрично смонтирован приводной ролик 13, контактно взаимодействующий со щекой...

Номер патента: 1158285

Опубликовано: 30.05.1985

Авторы: Анисович, Бевза, Жельнис, Кветинскас, Марукович, Маяускас, Негипов, Стрельцов

МПК: B22D 11/16

Метки: вытягивания, заготовок, литья, непрерывного, слитка

...вал электродвигателя 6 с валками 4 тянущей клети 5, тормозную муфту 8, соединенную с валками 4 тянущей клети 5, и затравку (слиток) 9.Блок 2 Формирования закона управле, 5 ния содержит генератор 10 переменной частоты, регулятор 11 скорости для электродвигателя 1, регулятор 12 скорости для электродвигателя 6 обратного хода, усилители 13 - 15 мощности для муфт: электромагнитной муфты 3, тормозной муфты 8 и.муфты 7 обратного хода соответственно, реле 16 - 18 времени, логическую схему 19 ИЛИ,15 генератор 20 постоянной частоты, пер" вый логический элемент 21, делитель 22 частоты, дешифратор 23, каналы 24 - 26 задания законов управления, второй логический элемент 27, переключатель 28 каналог, причем20 генератор 20 постоянной частоты,...

Номер патента: 1154298

Опубликовано: 07.05.1985

Авторы: Клебанов, Стрельцов, Ткачук, Шологон, Юречко

МПК: C08L 63/04, C09J 3/16

Метки: композиция, эпоксидная

...содержит в качестве эпоксиноволачной смолы продукт конденсации новолачной Фенолформальдегидной смолы, ь-оксибензойной кислоты и эпихлоргидрина при массовом соотношении 100:(20-50): (700"800) при следующем соотошении компонентов, мас.ч.:Зпоксиноволачная смола 100Отвердитель 90,8-97,1Ускоритель отверждения 0,2-0, 7МодиФицированная эпоксиноволачная (ТУ-05-24 1-372-83) смола характеризуется следующими показателямн: содержание эпоксидных групп не менее 233, хлора омыпяемого не более 27, летучих веществ не более 17,о динамическая вязкость при 50 С не более 30 Па.с. Методика получения модифицированной эпоксиноволачной смолы и композиций на ее основе приведена в примерах 1-8.П р и м е р 1. В реактор загружают, мас .ч,:...

Номер патента: 1154253

Опубликовано: 07.05.1985

Авторы: Глущенко, Сипко, Стрельцов, Трофимчук, Черный, Чуйко

МПК: C05C 1/02

Метки: аммиачной, гранулированной, селитры

...0,25 г аэросила марки ЛМ 1-300.Далее - как в примереП р и и е р 3, Медьсодержащийаэросил получают смешиванием 10 гаэросила марки Асо 100 г раство-З 0ра 1,5%-ного СцС 1 и 1,5%-ного МНв метаноле. Смесь перемешивают прикомнатной температуре 30 мин, твердыйпродукт отделяют от раствора фильтрованием и сушат прй 120 С. Содержаниео35меди в аэросиле 1,2%,К 100 г расплавленной аммиачнойселитры марки Л добавляют 0,1 г медьсодержащего аэросила. Далее - какв примереП р и м е р 4. К 100 г расплав 40ленной аммиачной селитры марки Л до 153 3бавляют 0,25 г медьсодержащего аэросила, Далее - как в примере 1.П р и м е р 5. К 100 г расплавленцой аммиачной селитры марки А добавляют 0,5 г медьсодержащего аэросила, Далее - как в примере 1.П р и м е р...

Номер патента: 1154035

Опубликовано: 07.05.1985

Авторы: Анисович, Добролюбов, Марукович, Нагипов, Стрельцов

МПК: B22D 11/128

Метки: вытягивания, металлов, непрерывной, разливки, слитка, установок

...радиуса от центра с возможностью бесступенчатого радиального перемещения,На фиг.приведена принципиальная схема предлагаемого устройства; на фиг. 2 - один нз вариантов конструктивного исполнения устройства. Устройство содержит корпус 3, входной вал 2, соединг:ощийся с приводом (не показан), выходной вал 3, ка котором установлен ведомый элемент 4 с вкутренкими зубьями, водило 5, расположенное ка входном валу 2 и выполненное в виде эксцентрика, ка конце которого расположен веду10 35 Таким образом, при равномерном вращении водила 5, ведомый элемент 4 совершает неравномерное пульсирующее с остановами и изменением направления вращения движение, которое с выходного вала Ь передается на тянущую клеть и далее на слиток. щий элемент 6,...

Номер патента: 1153972

Опубликовано: 07.05.1985

Авторы: Блиничев, Стрельцов, Чаусов, Шляхтов

МПК: B01J 8/18

Метки: аппарат, газом, контактирования, твердых

...сраспределительными камерами 11 га -эопроводом 13. В днище аппарата подциркуляционной трубой 3 расположенагазораспределительная решетка 14 дляравномерной подачи парогазовой смеси в аппарате, Аппарат разделен натри зоны: зону 15 псендоожиженногослоя, зону 16 теплообмена и зону 17Фильтрации,Зона 15 псевдоожиженного слоя слу.жит для проведения процессов междугазом и твердым материалом, зона 16теплообмена - для охлаждения дисперсной фазы теплообменниками 5, зона17 Фильтрации - для выделения остаточного продукта иэ газа и улавливания образующейся твердой Фазы. Для предотвращения проникновения основной массы газа непосредственно из входного патрубка 7 н выходной патрубок 8 расстояние от распредели 539727тельных камер 11 до верхнего...

Номер патента: 1153384

Опубликовано: 30.04.1985

Автор: Стрельцов

МПК: H02M 3/335

Метки: высоковольтный, высокочастотный

...базой первого транзистора 4, а выход второ. го логического элемента И 3 соединен с базой второго транзистора 5. Эмиттеры перво. го 4 и второго 5 транзисторов соединены с первыми входами первого 6 и второго 7 де. лителей напряжения и подключены к одной из входных клемм. Коллектор первого транзистора 4 соединен с вторым входом первого делите.ля 6 напряжения, с анодом первого диода 2 и началом первичной обмотки трансформатора высоковольтного преобразователя 8 переменного напряжения в постоянное. Коллектор второго транзистора 5 соединен с вторым вхо. дом второго делителя 7 напряжения, с анодом второго диода 13 и концом первичной обмотки трансформатора высоковольтного преобрэзова. теля 8 переменного напряжения в постоянное. Средняя точка...

Номер патента: 1085581

Опубликовано: 15.04.1985

Авторы: Безсолицен, Бидненко, Близнюк, Василенко, Галактионова, Губанова, Кольцов, Лузьянин, Моисеев, Овчинников, Промоненков, Протасова, Раскин, Сафина, Спиридонов, Стрельцов, Чернышев

МПК: A01N 39/04, A01N 43/40

Метки: гербицидный, состав

...г/га по д.в. ОД 2,4-Л ОД АНК Гречиха Поде олне чник 65(52) 80(44) 75 25 20 0 2 с 75 20 52 (44) 50(40,5) 0 20 15 20 30 30 80 50(44,4) 65(44,65) 17 17 33 чифры в скобках означают ожидаемый эффект, рассчитанныи по уравнениюКолби. Таблица 2 Содержание, вес.7. в препарате Состав 5,6 17,0 6,8 10,0 27,2 28,0 30,0 17,0 7,0 6,0 7,0 27,0 Этиленгликоль 54,0 27,0 54,4 53,0 Триэтиленгликоль 4,8 5,0 5,0 5,0 Вода ОП(эмулы атор) 0,2 1,0 1,0 1,0 Па основе состава при перемешивании и нагревании готовят конкретные препаративные. формы, состав и физикоОД АПКОД 2,4 - Д Снижение веса зеленой массы растений 3химические характеристики которых приведены в табл. 2 .и 3 соответственно,1085581 Та бли ца 3 Препарат Физико-химические характеристики состава...

Номер патента: 1145967

Опубликовано: 23.03.1985

Авторы: Гороховский, Лейнов, Людмирский, Стрельцов, Харько

МПК: A01K 73/06

Метки: выборки, кошелькового, невода, промысловое, судно

...кормы судна в выбираемый невод при изменении метеорологических условий.Поставленная цель достигается тем, что в устройстве для выборки кошелькового невода на промысловое судно, включающее неводовыборочную машину, шарнирно закрепленный на опоре формирователь невода в жгут, сейнерную лебедку, нот-балку и площадку для укладки невода, опора формирователя установлена с возможностью возвратно- поступательного перемещения между нотбалкой и неводовыборочной машиной и снабжена приводлм и стопором для фиксирования ее в требуемых положениях.Кроме того, привод опоры выполнен в виде гибкой связи, а концы последней закреплены на барабане лебедки.На фиг. 1 изображено промысловое судно-венд, оборудованное устройством для выборки кошелькового...

Номер патента: 1142718

Опубликовано: 28.02.1985

Авторы: Алабовский, Королевич, Стрельцов

МПК: B01D 1/02, B01D 1/14, F28C 1/14 ...

Метки: теплообменник

...собою 23.Недостатком известного теплообменника является низкая степень 25утилизации тепла, что уменьшает экономичность его работы.Цель изобретения - повышение экономичности.Цель достигается тем, что в теплообменнике, содержащем корпус и установленные в нем над барботажной 1решеткой параллельными ярусами секции водоохлаждаемых змеевиков, последовательно соединенных между собою, между секциями змеевиков дополнитель 35 но установлены сетки.На чертеже схематично изображен предлагаемый теплообменник.Теплообменник содержит корпус 1 и установленные в нем над барботажной решеткой 2 параллельными ярусами секции водоохлаждаемых змеевиков 3,последовательно соединенных между собою, Иежду ярусами секций змеевиков 3 установлены сетки 4.Корпус 1...

Номер патента: 1135905

Опубликовано: 23.01.1985

Авторы: Васин, Клецко, Лемасов, Сидоренко, Смирнов, Соболев, Стрельцов, Шкарбун, Штейнберг

МПК: E21D 11/08, E21D 11/40

Метки: блочной, возведения, обделки, тоннелей

...затрат на изготовление обделки.Поставленная цель достигаетсятем, что в устройства для возведения 55блочной обделки тоннелей, содержащем блокоукладчик с несущими арками имеханизмом поддержания блоков обделки 05 2установленными в проходческом щите с хвостовой оболочкой, механизм поддержания блоков обделки выполнен в виде внутреннего и внешнего телескопических упоров с внутренней и внешней стенками, гри этом корпус внутреннего упора шарнирно закреплен на несущей арке и выполнен с продольным пазом, а на конце штока упора жестко закреплена внутренняя стенка, а корпус внешчего упора снабжен перемещающейся в продольном пазе корпуса внутреннего упора направляющей. жест. ко скрепленной с корпусом и внешней стенкой, причем хвостовая оболочка...

Номер патента: 1135536

Опубликовано: 23.01.1985

Авторы: Бевза, Клейнер, Марукович, Медведев, Негипов, Рогов, Стрельцов

МПК: B22D 11/045, B22D 11/10

Метки: горизонтального, литья, металла, непрерывного

...сечения стакана.На чертеже изображено предлагаемое устройство, общий вид.Устройство содержит соединительный стакан 1 с буртом 2, источник 3 переменного тока, кристаллизатор 4, внешнюю 5 и внутреннюю 6 футеровки,металлоприемник .В устройстве для подачи металла в кристаллизатор установок непрерывного литья стакан 1 выполнен из электропроводного материала с высоким электрическим сопротивлением и имеет электрический контакт с кристаллизатором 4, причем сечение бурта 2 стакана составляет 0,01-.0,1 сечения стакана 1. Кристаллизатор 4 выполнен из электропроводного материала с низким электрическим сопротивлением и подключен последовательно со стаканом 1 к источнику 3 тока. Стакан 1 защищен внешней 5 и внутренней 6 футеровками до бурта 2...

Номер патента: 1135535

Опубликовано: 23.01.1985

Авторы: Анисович, Жельнис, Марукович, Негипов, Стрельцов

МПК: B22D 11/04, B22D 11/07

Метки: кристаллизатор, литья, металлов, непрерывного, сплавов, установки

...в пазах 3 с зазором.Кристаллизатор работает следующим образом,Затравки (не показаны) вставляются в кристаллизатор со стороны зоны Б до границы с зоной А.Смазка через каналы 6 подаетсяв полость пазов 3, в которых смазказанимает весь свободный объем пазаи через зазоры между пазами 3 ивставками 4 подается.в полость крис-таплизатора.Расплавленный металл заливаетсяв кристаллизатор со стороны эоны А,в которой формируется начальная коркаслитка. Слиток циклически извлекается иэ кристаллизатора и переходитиз эоны А в зону Б. Зона А заполня,ется новой порцией металла,.В зонеБ вставки 4 плотно прижимаются кСоставитель Р. ВасильеваРедактор О. Черниченко Техред М,Гергель Корректор М. Леонтюк Тираж 746 Подписное ВНИИПИ Государственного...

Номер патента: 348049

Опубликовано: 23.12.1984

Автор: Стрельцов

МПК: B29C 17/04

Метки: листовых, термопластов, формования

...источники 32 нагрева в количестве, достаточном для разогрева тонких (до 4-х м) заготовок термопласта, а также определенное коли-, чество вакуумных присосок 33, позволяющих удерживать заготовку во взве-шенном состоянии. Вакуумная камера отделяется от источников дополнительного элентронагрева волнообразным отражательным экраном 34, В сплошной нижней крышке 35 стола имеются отверстия для вывода вакуумных присосок за пределы нижней плоскости стола, В передней торцовой части стола помещено буферное устройство, которое состоит из штока 36 с пружиной 37 и самого буфера 38. По всей длине стола предусмотрены две параллельные сквозные щели, необходимые для свободного движения стола при поднятых упорах механизма задержки заготовки. К боковым...

Номер патента: 1129194

Опубликовано: 15.12.1984

Авторы: Смирнова, Стрельцов, Федун

МПК: C05C 1/02

Метки: аммиачной, гранулированной, селитры, слеживаемости, уменьшения

...слежнваемости гранулированнойаммиачной селитры путем введенияв плав последней сульфатсодержащейдобавки, в качестве последней используют сульфат кальция и дополнительно вводят иодйд калия при соотношении сульфат кальция: иодидкалия.(2,0-3,0) : (1,0:2,0).Смесь вводят в количестве 3-5 Хот веса удобрения,П р и м е р 1. К 97 г аммиачной селитры (АС) добавляют 3 гсмеси, содержащей 2 г сульфатакальция (ГОСТ 310-46) и 1 г иодидакалия (ГОСТ 4232-65). Весовое соотношение сульфата кальция: иодида калия = 2;1. Удобрение перемешивают 1-3 мин и гранулируют,П р и м е р 2-5. Модификациюаммиачной селитры ведут аналогично примеру 1, но при различныхколичествах смеси сульфата кальция: иодида калия при разном соотношении вводимых добавок.П р и м е р 6....

Номер патента: 1125098

Опубликовано: 23.11.1984

Авторы: Айзенштейн, Крючатов, Микотин, Мирошниченко, Стрельцов, Тарасов, Янченко

МПК: B22D 15/04

Метки: кокильная

...между буртами штанги,и двухзвенным рычажным механизмом, однозвено которого связано с верхней , 50полуформой, а другое - с штангойпосредством пальца и паза, выполненного в штанге, при этом расстояниемежду. нижним буртом штанги и плитойвыталкивателей меньше длины паза, , 55выполненного в штанге,На фиг. 1 изображена кокильнаяустановка в исходном положении, раэ" 098 2 рез, Фиг.2 - то же, в положении из-,влечения стержня; фиг.3 - то же, вположении извлечения отливки.Установка состоит иэ подвижнойполуформы 1 и неподвижной полуформы 2, соединенных между собой шарниром 3 и замком 4, представляющегособой С-образную скобу, установленную на противоположном шарниру конце формы. Металлический стержень 5с хвостовиком 6 крепится в кронштейне 7...

Номер патента: 1125094

Опубликовано: 23.11.1984

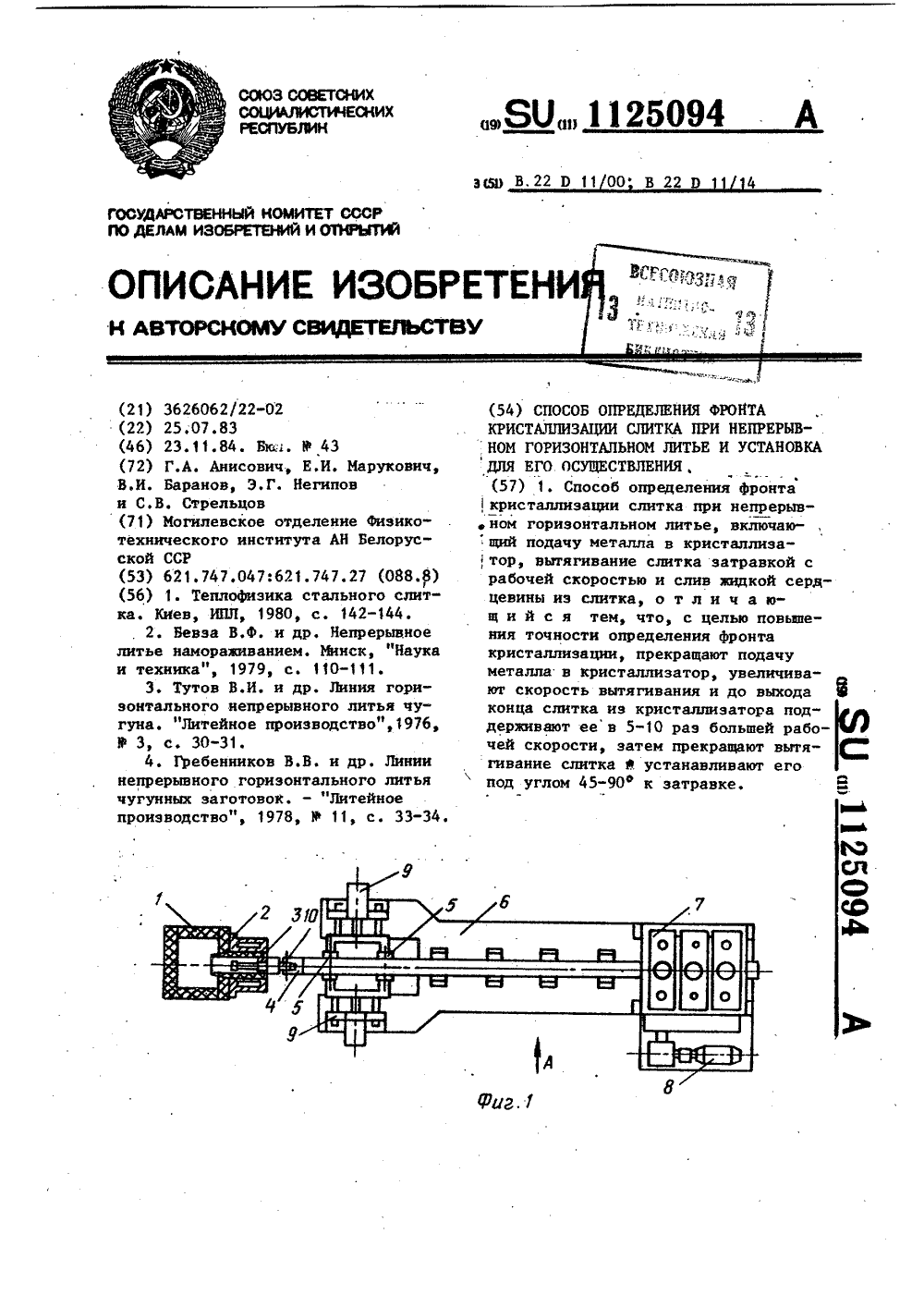

Авторы: Анисович, Баранов, Марукович, Негипов, Стрельцов

МПК: B22D 11/00

Метки: горизонтальном, кристаллизации, литье, непрерывном, слитка, фронта

...направлении, перпендикулярном затравке.Целью изобретения является повышение точности, определения фронтакристаллизации,Поставленная цель достигается тем, чго согласно способу определения фронта кристаллизации слитка при непрерывном горизонтальном литье, включающему подачу металла в кристаллизатор, вытягивание слитка затравкой с рабочей скоростью . и слив жидкой сердцевины из слитка, прекращают подачу металла в кристаллизатор, увеличивают скорость вытя О гивания и до выхода конца слитка из кристаллизатора поддерживают ее ,в 5-10 раз большей рабочей скорости, затем прекращают вытягивание слитка и устанавливают его под углом 45-90 15 к затравке.Указанная цель достигается тем, что в установке для осуществления способа определения фронта...

Номер патента: 1121169

Опубликовано: 30.10.1984

Авторы: Андрюшин, Белоусов, Стрельцов

МПК: B62D 55/08

Метки: гусеничное, средство, транспортное

...осей 20 в плоскости каждого бортатранспортного средства при помощи приводов, выполненных, например, в виде моментных гидроцилиндров 22.Механизмы относительного вертикального перемещения и регулирования контурагусеничного обвода могут быть, выполненыуправляемыми из кабины транспортногосредства.Гусеничное транспортное средство работает следующим образом.При движении в хороших дорожных условиях приводы 9 механизмов вертикальногоперемещения выключены, и рама 6 посредством кронштейна 11 опирается на бортовые балки 1, при этом однородные стержни10, закрепленные на кронштейнах 11 рамы 6,занимают в направляющих 12 крайнее нижнее положение, а гидроцилнндры 19 и 22механизмов регулирования контура гусеничного обвода фиксируют первоначально заданную...

Номер патента: 1118477

Опубликовано: 15.10.1984

Авторы: Акрамас, Жельнис, Кветинскас, Марукович, Стрельцов

МПК: B22D 11/00

Метки: горизонтального, литья, непрерывного, чугуна

...мгновенно при включении основного усилия вытя-гивания. Таким образом, обеспечивается стабильность режима вытягивания.(постоянные шаг и частота). и, как следствие, повышение производительности процесса.и качества слитка.Постоянное дополнительное усилие вытягивания равно О, 1-0,9 усилия вытягивания слитка иэ кристаллизатора. При постоянном дополнительном усилии, меньшем О, усилия вытягивания слитка. не обеспечивается нейтрализация сил инерции покоя слитка и применение способа малоэффективно. При постоянном дополнительном усилии вытягивания большем 0,9 усилия вытягивания слитка при колебаниях нагрузки,. возможен переход от циклического режима вытягиванйя слитка к непрерывному, что недопустимо. На фиг 1 приведена схема установки для...

Номер патента: 1117605

Опубликовано: 07.10.1984

Авторы: Гусаров, Стрельцов

МПК: G05F 1/56

Метки: стабилизированный

...выходом второго делителя напряжения, неинвертирующий вход - с выходом первого делителя напряжения, а выход соединен с вторым входом компаратора, выход первого дифференциального усилителя соединен с введенным управляющим входом генератора пилообразного напряжения.На фиг. 1 приведена структурная схема предлагаемого стабилизированного преобразователя; на фиг. 2 диаграммы напряжений, поясняющие его работу. Устройство (фиг. 1) содержит инвертор 1, первый входной вывод которого соединен с первым входным выводом, а второй выход инвертора 13 11 176 с входом выпрямителя 2, выход которого соединен с входом ключа 3, выход ключа 3 соединен с входом 1,СР-фильтра 4, выход которого соединен с вторым входным выводом инвертора 1.5 Общие точки выпрямителя...

Номер патента: 1116414

Опубликовано: 30.09.1984

Авторы: Пекарский, Пискарева, Самченко, Стрельцов

МПК: G01N 27/00

Метки: качества, термической, ферромагнитных

...3 Ц,с.с Е 11 Е --г.ссссс сЛ гд рдлбд)д 1 сд ц)гб г) "с Ц гсс)й ссс:31ИЛГ ТОТЫ ДОС Т 1 Г Д(. ЛН)г 0 УРОВЦЯ, ЧТО ГЩДЕтЕ.М,СТЦУ т 0 ЦЕ Гогс ОСТИ 1.) ЦЕ:1 Я, ТО ЦД ЕЗЫХОЛЕбск Г 1)л 3 Р.1 л цояв.Ятся прмоуГОць Цс Е г)ПУ:1).СЫ, КОТОРЫЕ В СВОНЗ ОЧЕРЕДЬЦс) ХОД бЛОКЛ 15 РсДЭГ)(ГЕ- ц(я вглч сигнлчл. (2 дцоврсменО Гигс;)Л Г В.ГХОГ)Л уГИЛ:тЕЛя 1 ПОГтундЕт"(Д".се Ц 1 РОИ".130;ЦОИ ОТ ДМП:ИУДЫ0 ссЙЛГ ТОТ) с ПОГ Тсна ЕТ ЦД ВХОД;3) ЕНИЯ 3 Д С, . 11 РОИ:3 ВОДНО ЦД ГЫХ 0 ЕЭТ 01 О бОКЛ П 051 сЛЯЕТСЯ СИГВЛЛ, КОТОры и своо Очере; Поступлет нл входб:ОД 1.)с щ Г :". спЯ ЕЗЫ,ЛЧИ С 1 Г ЦДГ Л; 1Г)3г с ) 1 (с (1Н Л: О )3 С (с) с 0 К с 3 1 9И б)1 1(Л 1; В 1 Х ОО бОКД 3 5 р ДЭ р ЕПЕЯ Е)11.(3)И ГИнала ПОЯВ;ЯЕтСЯ СИГНаЛ,ЦК)с)Ч;Г)1:сц 1 Сцо(ЦЕтЕЛЬЦ 3) МЕХЛ)ПЭМс /)1 : 1...

Номер патента: 1116309

Опубликовано: 30.09.1984

Авторы: Дементьев, Порубов, Стрельцов, Яценко

МПК: G01B 11/02

Метки: датчик, перемещений, фотоэлектрический

...оптическая система формирования пучков выполнена в виде источника плоскопо" ляризованного излучения и двулучепреломляющего оптического элемента, оптически связанного с фотоприемником, а блок модуляции выполнен в 309 1виде ячейки Фарадея и установлен между источником излучения и двулучепреломляющим оптическим элементом.На чертеже изображена схема фотоэлектрического датчика перемещений,Фотоэлектрический датчик содержитисточник 1 плоскополяризованногоизлучения, ячейку 2 Фарадея, двулучепреломляющий оптический элемент 3,фотоприемник 4. Объект 5 измерения располагается между двулучепреломляющим оптическим элементом 3 и фотоприемником,Датчик работает следующим образом.Источник формирует плоскополяризованный параллельный пучок...

Номер патента: 1110895

Опубликовано: 30.08.1984

Авторы: Выстороп, Исаев, Курочкин, Масич, Стрельцов, Черныш

МПК: E21B 33/13

Метки: жидкости, зон, изоляции, поглощения, промывочной

...этом устройство снабжено откидным шарнирным посадочным седлом 7,выполненным в виде отдельных продольных секций, соединенных пружиннымэлементом 8,1Внутри корпуса 1 установлена втулка 9, связанная с посадочным седлом 5 цементировочной пробки 3, Посадочное седло 5 взаимодействует с уплотнительным элементом 4 через шпонку 10.Откидное шарнирное посадочное седло размещено в кольцевой полости между втулкой и корпусом и установлено на шарнире 11. Корпус и втулка в нижней части выполнены с кольцевыми проточками, образующими кольцевую камеру 12 под откидное шарнирное посадочное седло 7 в его крайнем нижнем положении, К корпусу 1 присоединен, например с помощью резьбы, переводник, внутри которого укреплен вкладыш 13, имеющий внутреннюю левую...

Номер патента: 1109247

Опубликовано: 23.08.1984

Авторы: Анисович, Добровольскис, Жельнис, Кветинскас, Марукович, Маяускас, Негипов, Стрельцов

МПК: B22D 11/14

Метки: горизонтального, литья, непрерывного, чугуна

...па форме попе - речного сечения вставки кристаллизатора, причем его периметр составляет 0,1-09 периметра вставки 19 и установлен относительно центра вставки 10 кристаллизатора 1 б са смещением на. величину, равную 0,05-0,5 высоты поперечного сечения вставки 19 кристаллизатара 16, при этом нагреватель 15 расположен перед тонкими элементамиечения вставки 19.Подвижная платформа 5 установлена на конических эксцентриках 23.Желоб 12 для заливки расплава установлен над отверстием 22, которое .ьпалнено в крьшке 21 металлоприем."и ка Ь,Перегородка 1 (Фиг.3) выполнена из огнеупорного теплаизоляпианнаго материала, расположена между полостями металлаприемника б и вставки 19 и снабжена питательными отверстиями 18 для прохода расплава....

Номер патента: 1103144

Опубликовано: 15.07.1984

Авторы: Белов, Виниченко, Калинин, Рыбальченко, Стрельцов

МПК: G01N 31/08

Метки: хроматограф

...20 для подсоединения детектора к рабочей камере детектора по теплопроводности или к выходу из хроматографической колонки. Верхняя часть детектора ионизационнопламенного, включающая радиатор 21, на котором установлен высокоомный разъем 22, соединенный с электродом- коллектором детектора, и трубопровод 23 для выхода детектора продуктов горения, вынесена за пределы термостата. Трубопроводы 13, 16, 17, 18 и 19, а также электрические выводы 24 и 25элементов чувствительных детекторапо теплопроводности 26, элементовпитания электрода-горелки ионизационно-пламенного детектора 27, нагревательных элементов 28 термочувствитель ного элемента 29 проходят в термостатчерез отверстия в теплоизоляционномосновании 2, Между основанием и...

Номер патента: 336986

Опубликовано: 23.06.1984

Авторы: Близнюк, Кваша, Кирилина, Маджара, Стрельцов

МПК: C07F 9/38

Метки: алкил-алкоксифенилдитиофосфановых, кислот

...4-61215 соответственно.Первую стадию процесса проводят при нагревании до температуры 150 о170 С в течение 2-3 ч, вторую стадию - обработку спиртом при 60-120 С,Применяя определенный избыток алкилфенилового эфира, весь процесс можно провести в гомогенных условиях, так как промежуточно образующийся комплекс при температуре реакции находится в расплаве или в растворе. Для гомогенизации среды вместо избытка алкилфенилового эфира, можно использовать инертные органические 55 растворители, например алифатические углеводороды или их смеси.Целевые продукты выделяют известными приемами. Предлагаемый способ можно испольэовать и для получения эфировдругих ароматических дитиофосфоновыхкислот, используя вместо алкилфенилового эфира другие...

Номер патента: 1096148

Опубликовано: 07.06.1984

Авторы: Албул, Гиверц, Кравченко, Рашитова, Стрельцов

МПК: B61H 13/02

Метки: локомотива, механического, привод, тормоза

...на фиг. 2 - разрез А-А на фиг. 110 15 В процессе эксплуатации вследствиеизноса колеса приобретают некруглую 50. форму с большим Кб и меньшим Км радиусами (фиг,1).При безъюзовом торможении происходит некоторый поворот колеса послеприжатия к нему тормозной колодки. Если, например, колесо К с тормозной колодкой входит в контакт на участке с большим радиусом Кв через систему рычагов, коромысло 10 имеет возможность перемещаться (при зафиксирован 20 25 30 35 40 45 Привод механического тормоза локомотива состоит из штурвала 1 (фиг. 1) соединенного винтом 2, вращающимся в резьбовой втулке 3 (фиг,2), жестко закрепленной в траверсе 4, подпружиненной пружинами 5, и имеющей возможность ограниченногоперемещения по направляющим 6 с буртиками 7,...

Номер патента: 1093917

Опубликовано: 23.05.1984

Авторы: Гуриков, Каминский, Котолевский, Стрельцов

МПК: G01L 1/02

Метки: гидравлическое, усилий

...следящемуприводу 18. В этом случае ролик19, связанный со следящим золотником, под действием упругого элемента пере10 55 мешается до соприкосновения с эксцентриконым механизмом 16. Угол поворота последнего определяет угол атаки объекта испытания, Одновременно жидкость через входные обратные клапаны, дроссели 2, месдозу 1, выходные обратные клапаны 3 и трубопровод 4 поступает к перемножающему и интегрирующему устройствам. Дроссели 2 для компенсации усилия от веса объекта 27 и разности пгощадей в . штоковой А и поршневой Б полостях месдозы 1 должны иметь различную йастройку.При задании эксцентрику 16 от вала 17 вращательного движения объект 15 испытания приводится н колебательное движение. Одновременно через механи ческий редуктор 20...

Номер патента: 1093611

Опубликовано: 23.05.1984

Авторы: Бледный, Гороховский, Лейнов, Людмирский, Медко, Стрельцов

МПК: B63B 27/00

Метки: подъема, спуска, судовое

...состоит из силовой стрелы 4 и вспомогательной Л-образной стрелы 5. Вершина 6 стрелы 5 шарнирно прикреплена к силовой стреле 4, а концы стоек 7 стрелы 5 соединены с ноком 8 стрелы 5 двумя топе. нантами 9. 20 25 30 35 40 45 Для подъема изделия 3 предусмотренканат 10, который пропущен через жесткое кольцо 11, ноковый блок 12, блок 13 и далее его конец 14 заведен на грузовую лебедку (не показана).Кольцо1 подвешено на трех симметричных в плане канатах 15 к Л-образной стреле 5. В кольце 11 выполнен сквозной вырез 16, размер которого несколько превышает сопрягаемый с ним участок 17 изделия 3. Силовая стрела 4 шпором 18 опирается на поворотный вертлюг 19, закрепленный на обухе 20 мачты 2. Нок 8 силовой стрелы 4 связан с мачтой 2 топенантом 21,...

Номер патента: 1093553

Опубликовано: 23.05.1984

Авторы: Застольский, Савинов, Стрельцов

МПК: B27B 19/00

Метки: бабка, передняя, станка, токарного

...разжима. обрабатываемой детали в устройстве имеются две зубчатые полумуфты 23, одна закреплена на корпусе 1, другая - на зубчатом колесе 8, подвижно установленном на шлицевом валу 6.Передняя бабка может работать в трех режимах. Обеспечение работы в каждом из них осуществляется с помощью механизма переключения.Электромеханический привод механизма переключения приводит во вращение цилиндрический кулачок 11, который в свою очередь посредством зацепления с рычагами 12 - 14 включает передачу вращения от электродвигателя привода главного движения на шпиндель 2 через перебор (фиг. 1), без перебора (фиг. 3) или на зажимное устройство 21 трехкулачкового патрона 3 (фиг. 4).При обработке детали с малой частотой вращения шпинделя - через перебор...
