Номер патента: 712305

Опубликовано: 30.01.1980

Авторы: Осташков, Розенберг, Спектор, Супряков

МПК: B61L 23/16

Метки: дешифратор, импульсной, рельсовой, цепи

...фронтовым контактом 17.Устройство работает следующим образом.Импульсное путевое реле периодически притягивает и отпускает якорь под действием импульсных сигналов из рельсовой цепи.Генератор 4 контрольной частоты работает непрерывно. Сигнал контрольной частоты с выхода генератора 4 через усилитель 5 поступает в первичную обмотку 6 трансформатора 7. Контур, образованный вторичной обмоткой 11 трансформатора 7 и настроечными конденсаторами 10 и 12, настроен в резонанс на частоту генератора 4. При условии резонанса, на выходе выпрямителя, питаемого от вторичной обмотки 8 трансформатора 7, имеется постоянное напряжение, достаточное для срабатывания реле 1. Питание реле 1 в моменты, когда импульсное путевое реле удерживает якорь притянутым,...

Номер патента: 711331

Опубликовано: 25.01.1980

Авторы: Каськов, Лисин, Людковская, Спектор

МПК: F27B 13/00

Метки: металла, нагревательной, освобождения, печи, плита, пода

...за выступы на боковых гранях вторую, со сторо ны выгрузки печи, плиту н вытягивать эту цепь.711331 4 20 3Перемещение плиты по поду печи в виде цепочки позволяет выполнить штанги реечного механизма короткими (равными ширине одной плиты). и не водоохяаждаемыми. При переходе плиты на наклонную плоскость пода (склиз) происходит саморасцепление плит.На фиг, 1 схематически изображена плита с частичным вырезом; на фиг, 2 - плита в плане; на фиг. 3 - узел сочленения плит в момент саморасцепления. Плита для освобождения нагревательной печиот металла содержит паз 1 верхней грани плиты,паз 2 нижней грани плиты, контуры 3 скосапередней и задней граней сляба и выступы 4на боковых гранях плиты,При горячих ремонтах для освобождениямонолитного...

Номер патента: 710083

Опубликовано: 15.01.1980

Авторы: Исаева, Кузнецова, Мусатов, Спектор

МПК: H01J 23/32

Метки: прибора, свч, электродинамическая

...Угол между плоскостью симености. метрии Н тройника и ближайшей к ней щельюИзвестна электродинамическая система МЦР- с этом случае равен 22,5 . Четьгре щели связиприбора, содержащая цилиндрический резона- возбуждают в цилиндрическом резонаторе 4тор, опоясывающий его кольцевой резонатор, 5 лишь колебания Н т. е, колебания Н4 п , ле ания 01,имеющий с ним общую цилиндрическую поверх- Н 4,На и т. д.ность, в которой прорезаны аксиально-симмет- Предложенная конструкция ввода энергииричные щели связи, и входной волновод, рас- позволяет получить прибор с теми же параметположенный параллельно оси резонаторов и рами, что и известная конструкция, но присвязанный с кольцевым резонатором через сек. 10 этом обладает меньшими размерами и...

Номер патента: 706903

Опубликовано: 30.12.1979

Авторы: Спектор, Шестовских

МПК: H02H 7/10

Метки: защиты, инвертора

...4, 5 - тиристоры, установленные во входных цепях сигналов Пуск, и Стоп; 6, 7 - формирователи импульсов Пуск, Стоп; 8 - блок тиристо ров; 9 - схема ИЛИ; 10, 11 - диоды; 12 -кнопка; 13. - выпрямительный мост; 14 - конденсатор; 15 - стабилитрон,При подаче сигнала Пуск 1 на управляющий электрод тиристора 4 в начальный момент он срабатывает, а затем выключается, так как формирователь 6, включенный с ним последовательно, не обеспечивает номинала тока удержания. При срабатывании формируется импульс Пуск 2 пуска инвер706903 Формула изобретения Составитель в Техред К. Шуф Тираж 85 Литвиненкорич КорректорПодписноемитета СССРоткрытийя наб., д. 4/5ул. Проектная, 4 а ощи дарственного ко изобретений иЖ - 35, Раущск нт, г. Ужгород,тора в режим...

Номер патента: 702004

Опубликовано: 05.12.1979

Авторы: Алексеев, Даценко, Леонов, Пахомов, Спектор

МПК: C07C 85/26

Метки: аминов, ароматических

...течение15 3 ч воздуха очищенный продукт отдепяют и анализируют, Копичество чистого дифениламина 215 г, выход 86%.Криоскопически определенная чистота99,2%; т, пп. 52,6 С,20 П р и м е р 3, 85 г измельченного дифенипамина смешивают с 8 мпацетона и выдерживают в емкости прикомнатной температуре в течение1,5 ч, Затем около 2 ч сверху проду 25 вают воздух, Температура плавления;очищенного продукта повысилась наТ;5 С"и составила 51,8 С. Хопйчество,очйщенного дифенипамина 75,3 г, т,е,выход 88% от исходного,П р и м е р 4. Загрязненные смолистыми продуктами окисления 105 г14,4-диаминодифенипметана (4,4 -ДАДФМ) смешивают с 9 мп етанопаи выдерживают в термостатированном35стакане в течение 3 ч при температуре 603 С, Затем над верхнейчастью емкости...

Номер патента: 692870

Опубликовано: 25.10.1979

Авторы: Гарасим, Гриднев, Ошкадеров, Смирнов, Спектор

МПК: C21D 1/78

Метки: конструкционных, мало, среднелегированных, сталей, тонкостенных

...пластичности за счет образования сегрегацийатомов внедрения. Повиаение температуры нагрева с целью увеличения плас 65 тичности приводит к раэупрочнению стали. вследствие восстановления карбидной фазы и ее укрупнения, Это способствует уменьшению степени гетерогенизации стали н ее раэупрочнению, Применение скоростного нагрева Позволяет реализовать процесс восстановления карбидной фазы за счет углерода, ранее связанного с дефектами кристаллического строения, путем образования новых центров карбидной фазы в феррите при одновременной очистке ферритной матрицы. Как следствие этого, происходит повышение дисперсности карбидной фазы, усиление степени гетерогениэации стРуктуры стали карбидными частицами, очистка ферритной матрицы от углерода, что...

Номер патента: 691958

Опубликовано: 15.10.1979

Авторы: Ганичев, Зайдель, Коробов, Спектор

МПК: H01J 31/50

Метки: выходной, усилителя, экран, яркости

...такого выходного эк- , сопротивления"пленкипри долгонремейРана, помимо недостатков, обусловлен- ном хранении и Различных видах обра йых"наличйем ал)оминиевой пленки, . :.ботки;:,-,.-.,:. является сложность его структур, что На. Фйг,. 1 показана предлагаемаяведет к усложнению технологий иэго- . структура выходного экрана для уситовления экрана; Кроме-того; прово- : , воителя яРкостИ, где 1 - слой люмидящая пленка из окиси олова химичес- . 5 нофора 2 - проводящая пленка"иэ ки взаимодействует с парами щелочных, кермета и 3 - .стеклянная подложка, ,. металлов, всегда прйсутстнующими н .; На фиг. 2 схематически изображен оболочкеприбора, итеряет при этом " микрокайальный усилитель яркости и свою йроэрачность; что ведет к" умень-" схема...

Номер патента: 690604

Опубликовано: 05.10.1979

Автор: Спектор

МПК: H02P 13/18

Метки: автономным, инвертором

...И 17 запрещающий потентацией срабатывания и-й цепи коммутации 12, циал н отключает блок 15 контроля, Одновре.в момент пуска. менно формирователем 2 формируется импульсНа первый вход элемента ИЛИ 8 приходит . длительностью 1/1 =т (фиг. 2 в), который се.импульс имитации срабатывания и-й коммутирулектирует импульс от генератора 1 (фиг. 2 г)ющей цепи в режиме "Пуск", на второй реаль и при этом запускается формирователь 4.ный импульс коммутации п.й цепи в режиме Импульс длительностью ЬТ (фиг, 2 д,) по"Работа", ступает через элемент НЕ 5 на вход элементаКоммутатор 10 представляет собой кольце. 6 и отключает коммутатор 10 на время ЬТ.вой распределитель на и выходов и имеет два 15 В начале форМирования импульса длитель.входа. Первый - для...

Номер патента: 690200

Опубликовано: 05.10.1979

Авторы: Спектор, Трейнер

МПК: F15B 19/00

Метки: гидрораспределителей, жидкости, загрязненной, испытания, стенд

...ка 35нал в штоке 18 в поршневую полость 15второй ступени приводного мультипликатора 1. При достижении подвижным плунжером приводного мультипликатора нижнего положения срабатывает концевой выключатель 24, электромагнит возвращаетраспределительное устройство 8 во вторую позицию, золотник 7 устанавливается в исходное положение (изображенноенв чертеже), далее повторяется цикл работы.Изобретение обеспечивает проведениеиспытаний гидрораспределителей под нагрузкой с расходом жидкости, уменьшение мощности приводного насоса и умень.шение гвбврйтов стенда. пытвния гидрораспределителей на загрязненной жидкости.Стенд содержит два изолированных приводным и нагрузочныммультипликат рами 1 и 2 гидравлических контура 3 и 4. Контур 3 предназначен для...

Номер патента: 688618

Опубликовано: 30.09.1979

Авторы: Спектор, Янченко

МПК: E21C 29/00

Метки: горной, машиной

...принципиальная 5 гидравлическая схема механизма перемещения, реализующая способ управления горной машиной.Гидравлическая схема механизма перемещения, реализующая способ управления 1 О горной машиной, содержит гпдронасос 1,связанный с нпм двумя магпстралямп 2 и 3 (напорной п сливной), гпдродвпгатель 4, гпдрораспределптель 5 разгрузки гидросистемы, источник давления 6, который ма гистральюсвязан с гидрораспределптелем 8 компенсации утечек, который магистралями 9 п 10 связан с магистралями 2 и 3 гпдроспстемы.Одновременно с выключением комбайна 20 включается гпдрораспределитель 5, который соединяет между собой напорную и слпвную магистрали гпдроспстсмы. За счет перераспределения давление напорной магистрали уменьшается, равновесие сил...

Номер патента: 687556

Опубликовано: 25.09.1979

Автор: Спектор

МПК: H02P 13/16

Метки: индикации, коммутирующих, параметров, преобразователя, тиристорного, цепей

...- собственная максимально допустимая частота контура коммутации, в которую входят плечи инвертора,нагрузка и т, д.Коммутатор 6 импульсов представляетсобой распределитель, в котором последовательно с частотой повторения 1 а.аеас продвигается единица. Наличие единицы выражается в виде импульса,Устройство работает следующим образом.В режиме контроля до прихода сигналаПУСК блок 1 включения разовых источников содержит п заряженных до максимумаемкостей. Задающий генератор 4 формируетимпульсы с частотой 1 к (фиг. 2,а), которые поступают на третий вход элементаИ 5, который закрыт, так как по друтимдвум входам нет разрешения.Сигнал ПУСК (фиг. 2 б) длительностью(1 - 2) -- устанавливает коммутатор 6в исходйое состояние, а триггер 10 в состояние,...

Номер патента: 625381

Опубликовано: 05.08.1979

Авторы: Вылегжанина, Красновская, Кример, Попа, Симонова, Спектор

МПК: C07C 43/20

Метки: 1-(4-фторфенокси)-7-метокси-3, 7диметил-2-транс-октен, активностью, жука, колорадского, обладающий, стерилизующей

...обработки ювеноидом) яиц, т,е,Контро 10+Для этих соединений резулческих испытаний получены аСопоставление приведенных в таблице результатов биологических испытаний свидетельствует о блокировании ооцитов и снижении плодовитости у самок колорадского жука (за счет полной стерильности отложенных яиц)1 вследствие действия 1- (4-фторфен окси)-7"метокси,7-диметил-транс-октена.П р и м е р 2К раствору 11,0 г 1-(4-фторфенокси) -3,7-диметил,6- -октадиена в 50 мл абсолютногО ме 1 отилового спирта при 0-2 С и перемешивании добавляют порциями суспензию 12,9 Г.ацетата ртути в 100 мл абсолютного метилового спирта в течение 1 ч 0 мин. По окончании добавления всего количества ацетата ртути смесь перемешивают еще в течение 3 ч 30 мин при этой же...

Номер патента: 668093

Опубликовано: 15.06.1979

Авторы: Осташков, Розенберг, Спектор, Супряков

МПК: H03K 19/24

Метки: соответствия, схема

...групп, переключающий контакт 16 первого репе второй группы подключен к одному выводу обмотки реле 17 третьей группы, другой вывод которой подключен ко второму полюсу 18 источника питания, параллельно конденсатору 9 подключена цепь из последовательного соединения конденсатора 19 и вторичной обмотки 20 трансформатора 21, часть которой через выпрямитель 22 подключена к обмотке контрольногореле 23, а первичная обмотка 24 трансформатора 21 подключена к выходу генератора 25.- индуктики тран величин м ичн ность в С иС щих конд В случае сварив 14 или 8, 15, 16 из двух групп конд накоротко при срабпервой или второй образоваться цепь при несоответствии 2 и 4. Вследствием у Устройство работает следующим обром. При поступлении из каналов 2 и 4...

Номер патента: 665402

Опубликовано: 30.05.1979

Автор: Спектор

МПК: H03K 17/02

Метки: переключатель, сенсорный

...электронный переключатель, срабатывающий от прикосновения пальцем к контактному электроду, называемому сенсорной площадкой, содержащий управляющий элемент, переключающий элемент- триггер, коммутирующий полезную нагрузку.Недостатком его является наличие вь кочастотных помех.Наиболее близким к предлагаемому является сенсорный переключатель, содержащий задающий генератор, сенсорную площадку и управляющий элемент, выход которого соединен с входом переключающего элемента.Цель изобретения - исключение высокочастотных помех в сенсорном переключателе,Это достигается тем, что в предлагаемом сенсорном переключателе задающий генератор имеет два противофазных выхода, а управляющий элемент выполнен в виде элемента совпадений, один вход...

Номер патента: 660190

Опубликовано: 30.04.1979

Автор: Спектор

МПК: H02P 13/18

Метки: автономным, инвертором, тиристорным

...ВГ)СМ 51 БКЛО 1 ЕППЯ СЦЛО 3 ЫХ Т:РЦстороь. 1 апримср п рсзцсгорпых делгслей, подключеных параллелыо сц;овым)ирпсторным цепям. 1 Х делителямчеиы разделительные трансформаторы, выходные обмогки которых формируют черездифференцирующие цепи процзво 1 ук)СКЯЧ 1(2 ПЯГРЯ)КСПИЯ, 1 ПБЕР ГПРОБс 1 НИС СКЯ 1 ка напряжения для цепей коммутации, 4 Зк)1)ъ,п)У 10 щ 51;)Рот) )50 ПО;О;к;)ъчо НО ПОляРности цолуволну фазпого Напр)КСПН 51, производится за счет измснсния полярностивключения вторпсРой обмотки трансформаторов. 1 слц число тиристоров Б цепи более ЛСДИНИЦЫ, ТО ДЛЯ фОРМИР 0132 ПИ 5 СИГПЯЛЯ(для второго коммутатора) используетсяэ:1 еъснГ И Ря колиссВО Бходов, равноеколичеству тирцсторов. ля фиксации Бремени включения тиристоров могут быль...

Номер патента: 657375

Опубликовано: 15.04.1979

Авторы: Латкина, Сидорин, Спектор

МПК: G01R 33/02

Метки: автоматический, компаратор

...тока, ключа 11, отсчетно нечатаюшего прибора 12, автоматического компенсатора 13 напряжений и блока 1.4 коррекции,Устройство работает следующим образом.В качестве компарируащего преобразователя используется преобразователь Холла, помещенный совместно с исследуемыми магнитными системами и мерой магнитной индукции в термокриостат. Сигналомот блока управления Х переключатель переводится в положение "1, включаетсякоординатный блок 2, перемещающий позаданной программе преобразователь Холла в магнитном поде системы 4, Напряжение с преобразователя Холла поступает наблок 5, в котором запоминаются значения 10 напряжений, соответствующие индукции взаданных точках магнитной системы. Затем преобразователь перемешается в зазоррегулируемой...

Номер патента: 656202

Опубликовано: 05.04.1979

Авторы: Киселев, Ляховицкий, Спектор, Флексер

МПК: H03K 13/02

Метки: грубого, отсчетов, преобразователя, согласования, точного, фаза-код

...на элемент И 11. На вход элемента 7 поступают счетные импульсы второй последовательности, сдвинутые относительно опорного импульса точного отсчета на величину 0,75 Мто, (где Мтд, - масштаб точного отсчета.Рассмотрим работу устройства для двух значений дальности Д, равным 2475 и 2900 условным единицам масштаба т.о.1 Д = = 2475 ед.Вначале из исходного сдвига фазы по точной шкале формируется число-импульсный код, который поступает на вход счетчика 3. В счетчике фиксируется значение 475 +. + 1 ед, которое меньше 0,5 Мто,(500 ед). В этом случае триггер 9 остается в исходном состоянии, а на вход элемента И 7 поступают счетные импульсы второй последовательности. На другой вход элемента И 7 посту 4пает строб временного интервала г.о. При...

Номер патента: 654606

Опубликовано: 30.03.1979

Авторы: Кример, Спектор

МПК: C07C 69/52

Метки: 10-додекатриеновых, 11-триметил-2, алкиловых, додекадиеновых, кислот, эфиров

...32% лактона (1 Ч), Образовавшуюся смесь растворяют в 300 мл абсолютного ТГФ, охлаждают до температуры от 0 С до - 5 С и прибавляют в токе аргона при перемешивании 3 г трет-бутилата калия. Затем реакционную массу перемешивают 1 ч при 0 С, 4 ч при комнатной температуре, выливают на лед, подкисляют 10% -ным раствором НС 1 и экстрагируют эфиром, эфирный экстракт промывают водой, сушат над сульфатом натрия. Остаток после удаления эфира обрабатывают диазоэтаном и получают смесь, содержащую до 60% целевых продуктов - этиловых эфиров 2-транс- транс Я, К= С,Но) - и 2-иис-транс(Ч, К=СН,7,11 - триметил- додекатриеновых кислот (идентифицированы газожидПроцесс желательно вести в среде тетрагидрофурана (ТГФ). Процесс может быть описан следующей...

Номер патента: 650794

Опубликовано: 05.03.1979

Авторы: Рашкович, Спектор, Тростановский, Шкловский

МПК: B24B 51/00

Метки: мощности, осуществеления, поддержания, шлифования

...и степенью адаптации по сравнению с известными.Изобретение поясняется чертежом, где показано предлагаемое устройство поддержания мощности шлифования, установленное на плоскошлифовальном станке с круглым столом и вертикальным шпинделем.Станок содержит станину 1 с круглым столом 2 и колонну 3, по направляющим которой движется шлифовальная бабка с электродвигателем привода шлифовального круга 4. Устройство поддержания мощности шлифования включает: привод 5 подачи на вре зание, осуществляющий вертикальные перемещения шлифовальной бабки; датчик величины подачи на врезание, например тахогенератор б, контролирующий величину подачи на врезание; 10 датчик 7 мощности, контролирующий мощность, потребляемую электродвигателем привода шлифовального...

Номер патента: 649159

Опубликовано: 25.02.1979

Авторы: Громов, Короп, Спектор, Страшный, Ярославский

МПК: H04L 25/38

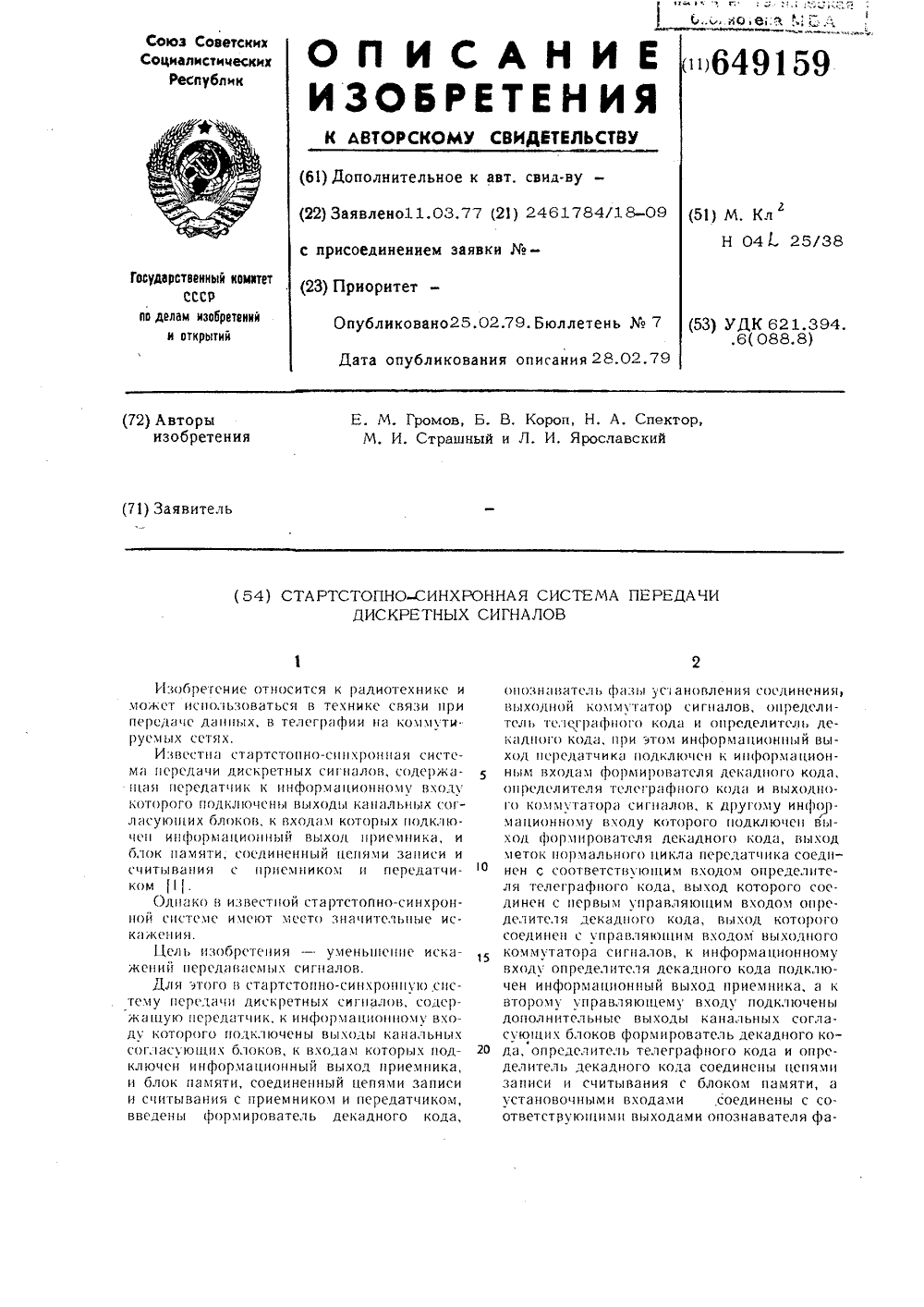

Метки: дискретных, передачи, сигналов, стартстопно-синхронная

...и формирователь 5 декадного кода. Этими сигнала 45 50 55 594ми определители 8, 9 телеграфного и декадного кодов и формирователь 5 декадного кода удерживаются в исходномсостоянии. Определитель 9 декадного кода по управляющей цепи удерживает коммутаторсигналов в состоянии подключения информационного выхода передатчика 1 на выход системы. Б начальной фазе установления соединения из соответствующего канального согласующего блока 2 по входной информационной цепи в передатчик 1 поступает сигнал вызова - непрерывная стоповая полярность. Регенератор передатчика 1 обрабатывает этот сигнал по укороченному циклу и передает этот сигнал на выход системы, а сам переключается на нормальный цикл работы.По цепи индикации цикла в опознаватель фазы 6...

Номер патента: 642487

Опубликовано: 15.01.1979

Авторы: Довженко, Односумов, Спектор, Фищенко

МПК: E21F 7/00

Метки: газа

...для ограничения возможностихода поплавка 12, Поплавок 12 перемещаетсявдоль штока 9 по направляющим 13 и 14,Газ откачивают попатрубкам 2 и 3 с помощью вакуума. В исходном состоянии приотсутствии шлама и воды в баке 1 или их коли. зОчестне, определяемом величиной разрежения всистеме и выбором положения упора 11), водо.сливцое отверстие 5 закрыто под действием собственного веса штока 9, Поплавок 12 находитсяна уровне нижнего упора 11. По мере накопленияшлама и воды в баке 1 поплавок 12 поднимаетсяпо нанравляющим 13 и 14 вплоть до верхнегоупора 10 штока 9 и приподнимает последний. Приэтом крупнокусковые фракции шлама остаются вч40тои из двух частей бака 1, разделенного решетчатой перегородкой 7, которая содержит подво.дящий патрубок 2 и...

Номер патента: 640368

Опубликовано: 30.12.1978

Авторы: Бобков, Киселев, Ляховицкий, Спектор

МПК: G11C 15/00

Метки: ассоциативное, запоминающее

...0010. Хранение кодов маркеров осуществляется блоком формирования служебных сигналов 7.Входная информация содержит признак достоверности (см. фиг. 2 г), Временное положение пакета синхроимпульсов приведено на фиг. 2 а. После окончания действия 10-го синхроим пульса формируется сигнал конец записи (см. фиг. 2 и).При наличии в информации признака достоверности (см, фиг. 2 ж) блок контроля 9 формирует сигнал разрешения записи информации в ячейки памяти накопителя 1. Информация по шине 10,2 записывается в виде комбинации 0110, а по шине 10.4 - в виде комбинации 1011. После окончания записи устройство переходит в режим считывание. В этом режиме регистр 3 запускается сигналом конец записи, и первый импульс с выхода регистра 3 поступает на...

Номер патента: 637623

Опубликовано: 15.12.1978

Авторы: Богуславский, Бойко, Раздьяконова, Спектор

МПК: G01N 1/28

Метки: подготовки, проб

...которая вставлена в пазстакана 11. Стакан 11 закреплен гайкой12 к корпусу.Кольцо 8, выполнено с кольцевой проточкой 13 и отверстиями 14, которые рас.положены тангенцнально к внутренней поверхности кольца 8, Проточка соединена струбкой 5 каналом, выполненным в нижнейчасти корпуса 1. Корпус закреплен над столом на кронштейне.Устройство работает следующим образом.Сито 7 зажимают кольцами 8 и 9 нустанавливают в кассету 10. Кассету 10вставляют в паз стакана 11 и поворотомгайки 2 подтягивают к основанию корпуса 1, создавая герметичное соединение.Принцип работы устройства основан напромывании навескн тоикодисиерсииго мате637623 Формула изобретения Составитель А. ХачатурТехред О. ЛуговаяТираж070рственного комитета Совета Мделам изобретений и...

Номер патента: 637308

Опубликовано: 15.12.1978

Авторы: Грицков, Гуляев, Зозовский, Каллер, Михлин, Мойсюк, Потелло, Сельский, Спектор, Ставцов, Тихомиров

МПК: B65G 57/20

Метки: изделиями, коробок, пакетирования, поддоне

...возможность менять свое положение Относительно друг друга, что позволяет производить быстр,чо переналадку на другой размер корооок и на)кимнОГО элемента установленного ца Опускном столе 1 и шкафа упряВления 7.Пакетирование происходит следу 1 ощим образом.Изделия при сортировке укладываются пО сортам на полки Вряща 50 щейся этя)керкинакопнтеля. На опускцой столустройства, находящийся в исходном положении (на уровне загрузки,. устанавливают поддон, ца который уклядывя 5 от слой незаполненных коробок. коробки заполняют изделиями ОпределениОГО сорта с этажерки-накопителя и ЗакрЫВЯ 5 ОГ КОрОбкц це ОбрцдррОЛЧВЯЧ НХ После эГОГО стбл 1 с поддоном и слоем кО- робок опускают ца высоту коробки и останавливают механизмом б фиксации шага. 1.1...

Номер патента: 633927

Опубликовано: 25.11.1978

Авторы: Авербух, Динабурский, Спектор, Сысцов, Храмов, Черкасов

МПК: C22F 1/02, C22F 1/18

Метки: крупногабаритных, основе, сварных, сплавов, термической, титана, узлов

...влияет на качество поверхности.Пель изобретения - обеспечение вы- Исокого качества поверхности при термообработке крупногабаритных титановых деталей ц умов в среде инертных гааов,Это достигается тем что при термоОбработке В атмОсфере ицертцОГО газа, йвключающей нагрев, выдержку ц охлаждение паде)1 ил в герметиаирОВацнОЙ камерезаполненной после вакуумировц 1 ця инерт- ным газом, обрабатываемое изделие дополнитолеИО цомеща)от В кожух выполцеццы 11 из титанозог 1) сплава цли цержаве 10- шей стали по форме изделия с зазоромне превышаюццм 20-100 мм,П-)имецецие д 011 глнутел 10 го экрацируюшего кожуха обеспечивает контактФ о р м у л а и э о б р е т е н и ярсзогретой поверхцОсти иэделия практически только с аргоцом, находящимся...

Номер патента: 627566

Опубликовано: 05.10.1978

Авторы: Коган, Спектор, Эткин

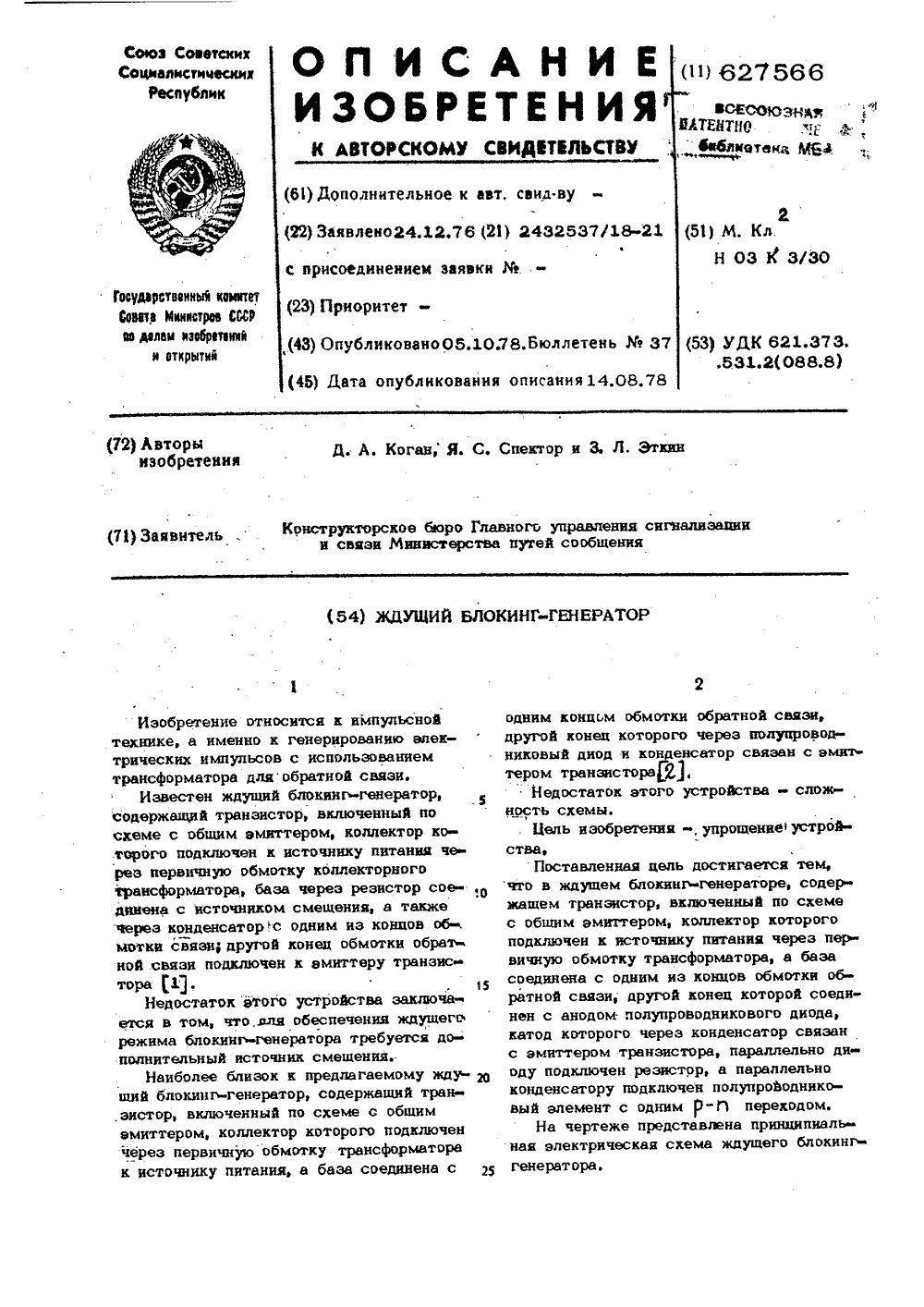

МПК: H03K 3/30

Метки: блокинг-генератор, ждущий

...которое задает- З 0ся элементом 8. Последний может бытьвыполнен, например, в виде одного илинескольких полупроводниковых диодов,соединенных последовательно, или полупроводникового стабилитрона; За счет насыщениясердечника трансформатора коллекторныйток открытого транзистора нарастает, абазовый ток не изменяется, так как послеоткрытия транзистора напряжения на обмотках 2 и 4 трансформатора поддержива40ются практически постояннымиеПри некоторой величине коллекторноготока транзистор переходит в активный режим, и напряжении на обмотках 2 и 4трансформатора начинают уменьшаться.Формируется задний фронт импульса на выходе блокинг-генератора, В интервале между пусковыми импульсами конденсатор раз.ряжается по двум цепям. Первая цепь разряда...

Номер патента: 624936

Опубликовано: 25.09.1978

Авторы: Аносов, Громова, Матусевич, Спектор, Стукалев, Хорьков, Щорс

МПК: C21D 1/04

Метки: стальных, термической

...повышение выхода годного.Это достигается путем закалки в водно-солевом растворе, прошедшем предварительную обработку в постоянном магнитном поле,Полученные намагниченные водные тем пропускания в постоянэрстед имеют повышеннуюспособность в интервале50-350 С. емая обработка позволяет поод годного за счет снижения ичеству и глубине трооститйнитных) иятенз 624936 4от температуры водносолевого раствора довалось по 20 шариков от каждого ваприввдвно в таблице ( для оценки иссле- рианта),ЦДиаметр шарика 3/4 (19,08 м Диаметр шарика 1 1/4 (3175 мм) Температубез магнитнойобработки без магнитнойобработки с магнитнойобработкой с магнитнойобработкой шарики с шарики с пягшарики с пятнами,пятнами,/ нами,о/ 20 50 О 15 0 0 100 0 18 О 0 80 020 100...

Номер патента: 618718

Опубликовано: 05.08.1978

Авторы: Захаров, Спектор, Якубов

МПК: G04C 5/00

Метки: движения, часов, электрических

...общий внд; на фиг. 2 -тоже поперечное сечение; на фиг.то же, вид сбоку; на фиг. 4 - узел креп15 ления упругого элемента; нв фиг. 5 два крайних и одно промежуточное полое упругого элемента относительнов ходового колеса, узел 1. фиг. 3,На оси 1 балансового осциллятора20 закреплен импульсный штифт 2.Упругийэлемент 3 в виде проволоки круглого сечения консольно закреплен, например, посьре м сферической опоры 4. Последня атв к пластине 5 уттругой плас 25, с помощью винтов 7,Свободный конец упругого элемента 3,.находится в соприкосновении с зубьямиходового колеса 8 с фиксирующей пружиной О. Ось упругого елемента 3 параллельна оси ходового колеса 8. Цилиндрический выступ 10 сферической опоры: 4снабжен кольцевой канавкой 11, служащей для...

Номер патента: 613144

Опубликовано: 30.06.1978

Авторы: Лобынцев, Розенберг, Соболева, Спектор, Супряков

МПК: F15C 3/02

Метки: электропневматический

...основанием электропневматического преобразователя является613144 Юык Составитель Н. Лапинех ред А. К ам ыши икова Грузо ректоры: Т. Добровольская и Л. Брахнинаедак аказ 1256/17НП Изд.518 Государственного комите по делам изобрете 113035, Москва, Ж, РТираж 918а Совета Министроий и открытийушская наб., д. 4/5 писное ипография пр. Сапунова,3сторона А держателя 9, вкладыш 8 выполняют из магнитного материала, а держатель 9 - из немагнитного. Когда нет электрического сигнала, заслонка 7 занимает вертикальное положение и открывает выход входному пневматическому сигналу Р в атмосферу (на чертеже показано пунктирными стрелками). В выходном канале 4 давление равно логическому О. Входной электрический сигнал в катушке 1 вызывает появление...

Номер патента: 612970

Опубликовано: 30.06.1978

Авторы: Бойко, Каллер, Логвиненко, Мойсюк, Потелло, Смирнов, Спектор, Ставцов, Тихомиров, Фишман

МПК: D01D 5/12

Метки: вытягивания, непрерывного, нитей, расплава, свежесформованных, формовании

...Средство для регулирования величины зазора вытяжной пары содержит установленные на опорных частях 6 цилиндров3 и 4 поворотные, эксцентричные втулки 7 исухарик 8, смонтированный между ними с воз 20 можностью перемещения посредством винта 9.Средство для регулирования величины зазора между цилиндрами 1 и 2 приемной парывыполнено в виде смонтированной на опорнойчасти 10 цилиндра 1 поворотной, эксцецтрич 25 ной втулки 11, взаимодействующей посредством зубчатой рейки 12 и рычагов 13 с силовым механизмом 14,Работает устройство следующим образом./5 Тираж о 9 о НПО Го Г Сове по дела 113сударствспного кта,1 пгнпстров ССизобретений и о035, Москва, )Кушская наб., д. 4 Типография, пр. Сапу а,63Приемную и вытяжную пары цилиндров приводят во...
