Ждущий блокинг-генератор

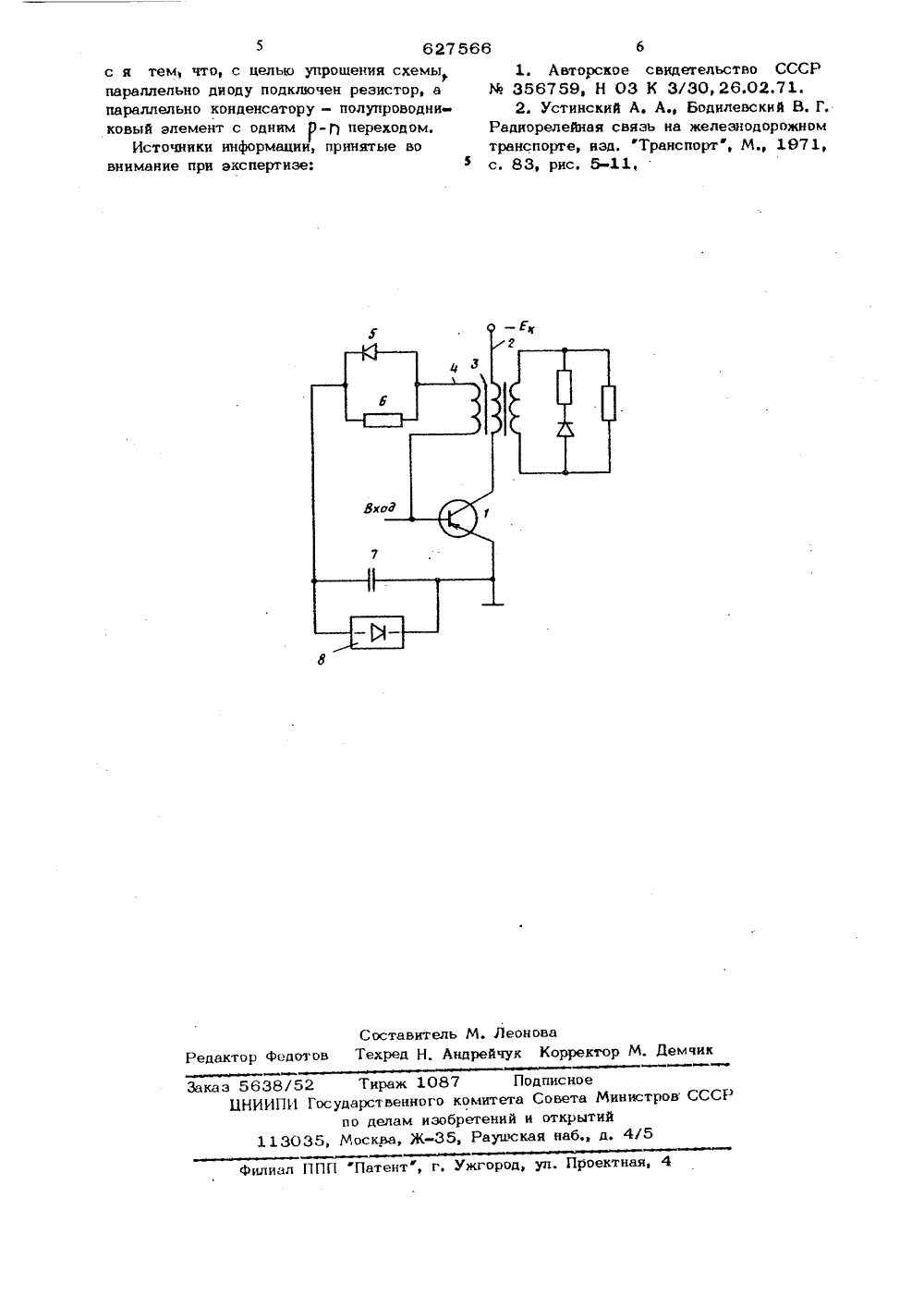

Своз СоветскихСоцио алкстнцескнхРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ(51) М. Кл Н 03 КзгЗ Гввударетввнный каетет 6 ввата Ивнкатрвв СИР ав делан вввбрвтвннй я вткритнй. С. Спектор и ого управлении сигналяпутей сообщения онструкторское бюро Глав и связи Министерства Заавнтел ОКИНГ-ГЕНЕРАТО одним концьм обдругой конец кониковый диор итером транзистоНедостатокность схемы.Цель изобретества,ос ва сложение устройния , уп П та енная цель достигается тем, что в ждущем блокинг генераторе, сапер жащем транзистор, включенный по схеме с общим эмиттером, коллектор которого подключен к источнику питания через пер вичную обмотку трансформатора, а база соединена с одним из концов обмотки обратной связи, другой конец которой соединен с анодом полупроводникового диода, катод которого через конденсатор связан с амиттером транзистора, параллельно ди оду подключен резистор, а параллельна конденсатору подключен полупроводниковый алемент с одним -О переходом.Нв чертеже представлена принципналь ная электрическая схема ждущего блокингенерат 1Изобретение относится к импульсной технике, а именно к генерированию электрических импульсов с использованием трансформатора для обратной связи.Известен ждущий блокинг генератор, содержащий транзистор, включенный но схеме с общим эмиттером, коллектор ко.торого подключен к источнику питания че реэ первичную обмотку коллекторного трансформатора, база через резистор сое-, динена с источником смещения, в также через конденсатор.с одним из концов об-, мотки связи, другой конец обмотки обраъ ной связи подключен к амиттеру транэис" тора Щ.15Недостаток этого устройства звключа ется в том, что.зля обеспечения ждущего режима блохино-генератора требуется до- полнительный источник смещении.Наиболее близок к предлагаемому жду О щий блокинг-генератор, содержащий тран ,эистор, включенный по схеме с общим эмиттером, коллектор которого подключен через первичную обмотку трансформатора к источнику питания, а база соединена с 2 мотки обратной связи, торого через полупроводконденсатор связан с эмитр Ю.этого устройстКоллектор транзистора 1, включенногопо схеме с общим эмиттером,подключенк источнику питания через первичную омотку 2 трансформатора 3, база соедине-.на с одним из концов обмотки обратнойсвязи 4, другой конец которой соединенс анодом полупроводникового диода 5, параллельно которому включен резистор 6,а катод диода 5 через параллельно включенные конденсатор 7 и полупроводниковый элемент 8 с одним Р-Г) переходом 10связан с эмиттером транзистора.Устройство работает, следующим образом,При подаче на базу транзистора пускового импульса отрицательной полярностив его коллекторной цепи появляется ток.При атом в обмотке обратной связи 4трансформатора иидуцируется ЗДС. ЭтаЭДС понижает потенциал базы транзистора и способствует его открытию. Возникает положительная обратная связь, и врезультате лавинообразного процесса транзистор полностью открывается; при этомформируется передний фронт импульса блокинг генератора. Базовый ток транзисторапротекает по цепи, проходящей через обмику обратной связи 4, диод 5, полупроводниковый элемент 8 и переход эмиттер-базатранзистора. При этом конденсатор 7 заряжается до напряжения, которое задает- З 0ся элементом 8. Последний может бытьвыполнен, например, в виде одного илинескольких полупроводниковых диодов,соединенных последовательно, или полупроводникового стабилитрона; За счет насыщениясердечника трансформатора коллекторныйток открытого транзистора нарастает, абазовый ток не изменяется, так как послеоткрытия транзистора напряжения на обмотках 2 и 4 трансформатора поддержива40ются практически постояннымиеПри некоторой величине коллекторноготока транзистор переходит в активный режим, и напряжении на обмотках 2 и 4трансформатора начинают уменьшаться.Формируется задний фронт импульса на выходе блокинг-генератора, В интервале между пусковыми импульсами конденсатор раз.ряжается по двум цепям. Первая цепь разряда проходит через элемент 8, сопротив 50ление которого нелинейно повышается припонижении напряжения конденсатора, Вто-рая цепь проходит через резистор 6, обмотку 4 трансформатора, переход база-колэ 5лектор транзистора и внутреннее сопротивление источника питания.Величина тока, протекающего по пер,вой цепи, определяется нелинейной вольтамперной характеристикой элемента 8, а величина тока во второй цепи равна неут равляемому току коллекторного переходатранзистора. Напряжение конденсатора прикладывается к переходу эмиттер-база транзистора в обратном направлении и обеспечивает запирание транзистора до приходаследующего импульса. При приходе пускового импульса на транзистор ток разрядаконденсатора направлен встречно току пускового импульса, что уменьшает чувствительность и нагрузочную способность бло.кинг-генератора,Для уменьшения влияния тока разрядаконденсатора на эти параметры блокинггенератора величина тока разряда конденсатора ограничивается резистором 6, Диод 5 исключает влияние резистора 6 навеличину обратной связи блокинг-генератора. Продолжительность разряда конденсатора выбирают так, чтобы обеспечить требуемую величину запирающего смещения доприхода последующего пускового импульса.Она может значительно превышать времязарядаеПри ждущем режиме работы блокинггенератора конденсатор приобретает новуюфункцию: если имеется несколько синхронно или асинхронно работающих ждущихблокинг-генераторов, то для обеспеченияждущего режима достаточен один общийконденсатор, емкость которого в ряде случаев может быть значительно уменьшена.Например, если Й ждущих блокинг-генераторов работает с одной частотой и выходные сигналы каждого последующегоблокинг генератора сдвинуты относитель. но выходных сигналов предыдущего на по, стоянный угол, требуемая емкость равнаф.фПрименение полупроводникового диодаили стабилитрона в качестве ограничителя напряжения на конденсаторе обеспечивает также одинаковый порог срабатывания блокинг генераторов вне зависимостиот их количества и частоты выходных сигналов. Ограничитель напряжения также является общим для всех блокинп-генераторов,Формула и эобретенияЖдущий блокинг-генератор, содержащий транзистор, включенный по схеме с общим эмиттером, коллектор которого подключен к источнику питания через первичную обмотку трансформатора, а база соединена с одним иэ концов обмотки "обратной связи, другой конец которой соединен с анодом полупроводникового диода, катод которого через конденсатор связан с амиттером транзистора, о т л и ч а ю щ и й566 Составитель М. Леоновафедотов Техред Н. Андрейчук Корректор М. Иемчи Ред Тираж 1087 ударственного комитет по делам изобретени Москва, Ж, Рауо. Заказ 5638/52 иннстров СССР 303. Проектная фштап ППП Патент, г. Ужгород,5 627с я тем, что, с целью упрощения схемыпараллельно диоду подключен резистор, апараллельно конденсатору - полупроводниковый элемент с одним -) переходом.Источники информации, принятые вовнимание при экспертизе: 1, Авторское свидетельство СССРМ 356759, Н 03 К 3/30,26.02.71.2. Устинский А. А., Бодилевский И. Г.Радиорелейная связь на железнодорожномтранспорте, изд. "Транспорт, М., 1971,ф с. 83, рис. Ь,Подписноеа Совета Мй и открытийскан набд. 4/
