Устройство формирования фазоманипулированных сигналов

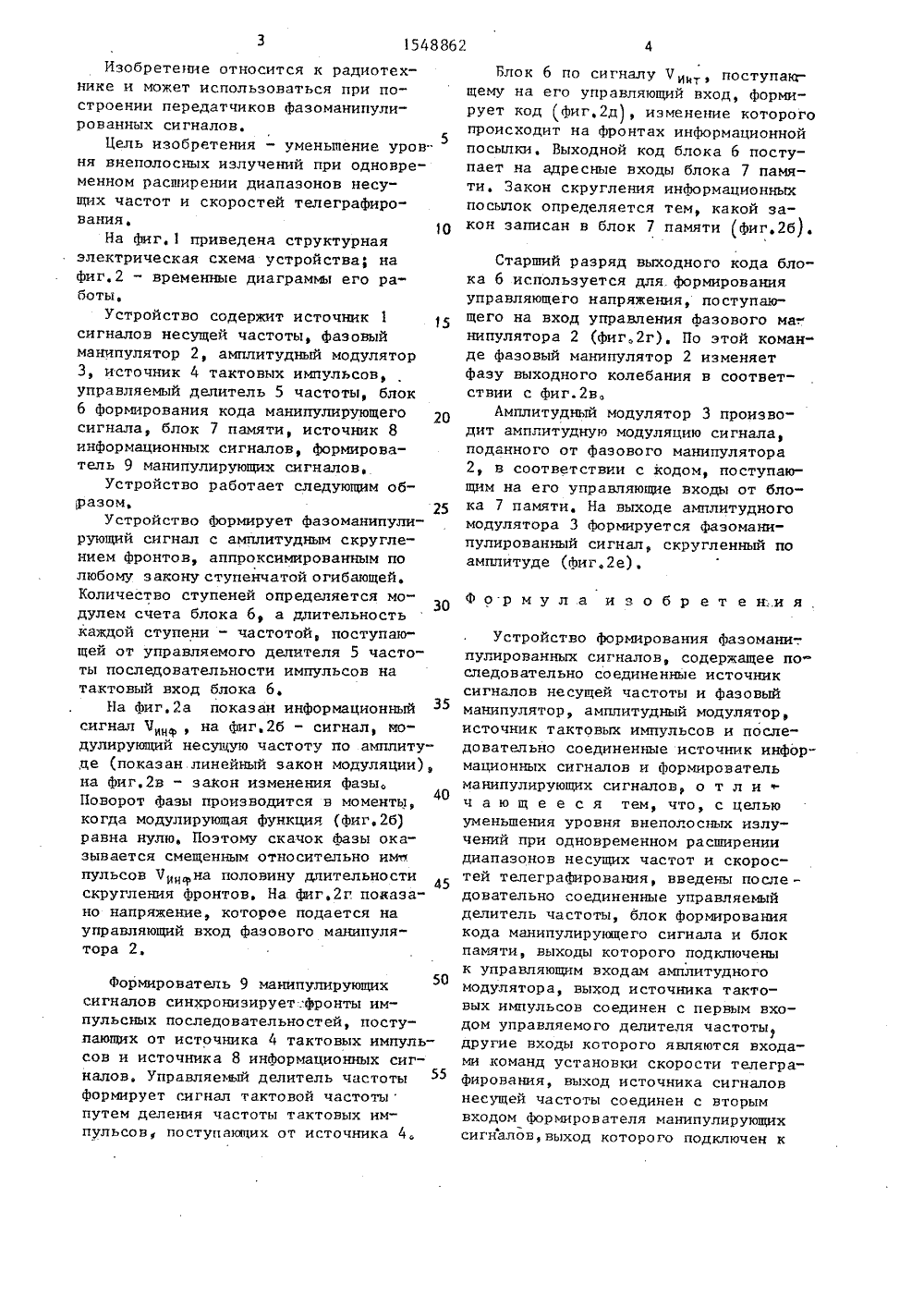

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1191 И 1)5 Н 04 1 27 20 ИЕ ИЗ ПИС СВИДЕТЕЛЬСТ В ТОРСИ(56) Авторское свВ 1020965, кл, Н Д,Вел 8. 8)етельство СССРС 3/02, 1980,(5 МА (5 УСТРОИСТ ПУЛИРОВАН Иэобрете нке, Цель е уровняшениний ри одноэонов н телеграфиров источник 1 с ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИРИ ГКНТ СССР ВО ФОРМИРОВАНИЯ ФАЗОНЫХ СИЛАЛОВние относится к радио- изобретения - уменьвнеполосных излучеременном расширении сущих частот и скоростей ния, Устр-во содержит гналов несущей частоты,фазоныи манипулятор 2, амплитудныимодулятор 3, источник 4 тактовых импульсов, управляемый делитель 5 частоты, блок б формирования кода манипулирующего сигнала, блок 7 памяти,источник 8 информационных сигналов,.формирователь 9 манипулирующих сигналов, Данное устр-во формирует фаэо-.манипулированный сигнал с амплитудным скруглением фронтов, аппроксимированным по любому закону ступенчатой огибающей. Количество ступенейопределяется модулем счета блока бформирования, а длительность каждойступени определяется частотой последовательности импульсов, поступающейот делителя 5 на тактовый вход блока 6 формирования, 2 ил,1548862Изобретение относится к радиотехнике и может использоваться при построении передатчиков Фазоманипулированных сигналов.Цель изобретения - уменьшение уровня внеполосных излучений при одновременном расширении диапазонов несущих частот и скоростей телеграфирования.10На фиг,1 приведена структурнаяэлектрическая схема устройства; нафиг.2 - временные диаграммы его работы,Устройство содержит источник 1сигналов несущей частоты, фазовыйманипулятор 2, амплитудный модулятор3, источник 4 тактовых импульсов,управляемый делитель 5 частоты, блок6 формирования кода манипулирующегосигнала, блок 7 памяти, источник 8информационных сигналов, формирователь 9 манипулирующих сигналов,Устройство работает следующим образом, 25Устройство Формирует Фазоманипулирующий сигнал с амплитудным скруглением фронтов, аппроксимированным полюбому закону ступенчатой огибающей.Количество ступеней определяется модулем счета блока 6, а длительностькаждой ступени - частотой, поступающей от управляемого делителя 5 частоты последовательности импульсов натактовый вход блока 6,На фиг,2 а показан информационныйсигнал 7, на фиг,2 б - сигнал, яодулирующий несущую частоту по амплиту,це 1,показан линейный закон модуляции),на фиг,2 в - закон изменения Фазы,40Поворот Фазы производится в моменты,когда модулирующая функция 1 фиг,2 б)равна нулю, Поэтому скачок Фазы оказывается смещенным относительно импульсов Ч на половину длительностискругления фронтов, На Фиг,2 г. показано напряжение, которое подается науправляющий вход Фазового манипулятора 2,Формирователь 9 манипулирующих сигналов синхронизирует. фронты импульсных последовательностей, посту- лающих от источника 4 тактовых импульсов и источника 8 информационных сигналов, Управляемый делитель частоты формирует сигнал тактовой частотыпутем деления частоты тактовых импульсов, поступающих от источника 4. Блох 6 по сигналу Чи, поступанг. щему на его управляющий вход, формирует код (Фиг,2 д), изменение которого происходит на фронтах информационной посылки, Выходной код блока 6 поступает на адресные входы блока 7 памяти. Закон скругления информационных посылок определяется тем, какой закон записан в блок 7 памяти (фиг.2 б).Старший разряд выходного кода блока 6 используется для. формированияуправляющего напряжения, поступающего на вход управления фазового ма-.нипулятора 2 (Фиг,2 г), По этой команде фазовый манипулятор 2 изменяетфазу выходного колебания в соответствии с фиг.2 в,Амплитудный модулятор 3 производит амплитудную модуляцию сигнала,поданного от фазового манипулятора2, в соответствии с кодом, поступающим на его управляющие входы от блока 7 памяти, На выходе амплитудногомодулятора 3 Формируется Фазоманипулнрованный сигнал, скругленный поамплитуде (фиг,2 е).Формула изобр ет енияУстройство формирования фазомани-. пулированных сигналов, содержащее последовательно соединенные источник сигналов несущей частоты и фазовый манипулятор, амплитудный модулятор, источник тактовых импульсов и после" довательно соединенные источник информационных сигналов и формирователь манипулирующих сигналов, о т л ич а ю щ е е с я тем, что, с целью уменьшения уровня внеполосных излучений при одновременном расширении диапазонов несущих частот и скоростей телеграфирования, введены последовательно соединенные управляемый делитель частоты, блок формирования кода манипулирующего сигнала и блок памяти, выходы которого подключены к управляющим входам амплитудного модулятора, выход источника тактовых импульсов соединен с первым входом управляемого делителя частоты другие входы которого являются входами команд установки скорости телеграФирования, выход источника сигналов несущей частоты соединен с вторым входом Формирователя манипулирующих сигналов, выход которого подключен кСоставитель И,Котиковедактор В,Данко Техред А.Кравчук Корректор Н,Корол 146 Тираж 525Государственного комитета по из113035, Москва, Ж,а Подписноеретенням и открытиям при ГКНТ СССРушская наб., д. 4/5 роиэводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 5 15488 б 2 6второму входу блока формирования ко- пулятора, а выход фазового манипуляда манипулирующего сигнала, выход тора подключен к входу амплитудного старшего разряда которого соединен. модулятора, выход которого является с управляющим входом фазового мани 5выходом устройства.
