Шкаф для размещения электроприборов

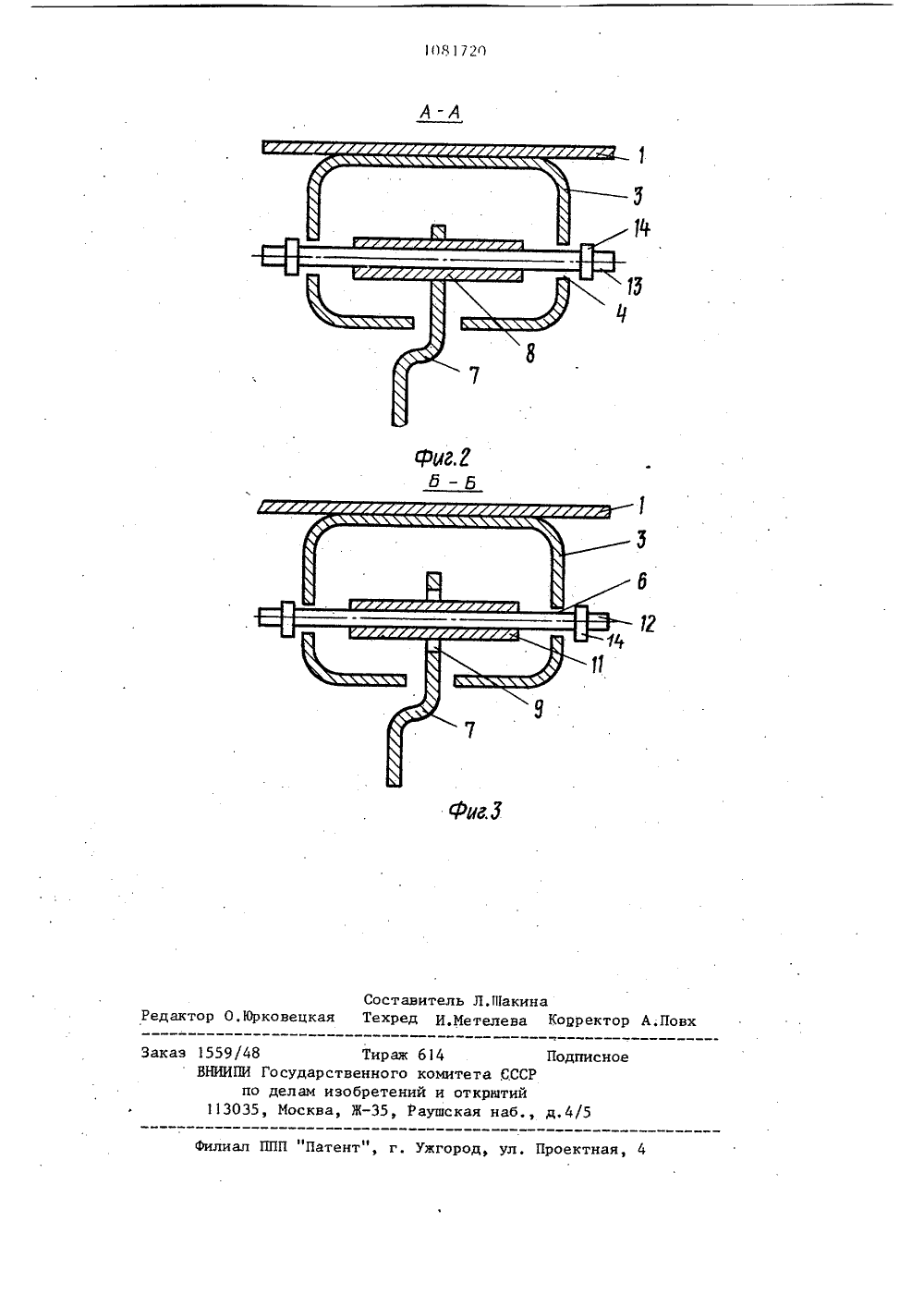

СОЮЗ СО 8 ЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 09) (И):,р Н 02 В"1/О САНИЕ ИЗОБРЕТЕНИЯ АВТО ММ СВИД ОСУДАРСТ 8 ЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(72) В.И.Гнатюк и И.В.Смирнов (71) Специапьное проектно-конструкторское и технологическое бюро Производственного объединения "Укрэлектроаппарат"(56) 1. Авторское свидетельство СССР Р 547885, кл. Н 02 В 1/08, 1975.2. Авторское свидетельство СССР И 468328, кл . Н 02 В 13/04, 1973. (54) (57) 1 ЦКАФ ДПЯ РАЗИЕР 1 ЕНИЯ ЭЛЕКТРО - ПРИБОРОВ, содержащий корпус, направляющую с пазом, жестко закрепленную на корпусе, приборную панель с осйовным элементом перемещения, размещенным в пазу направляющей, о т л ич а ю щ и й с я тем,что, с цельюповышения надежности путем устранениязаклинивания приборной панели, внснабжен втулкой и дополнительнымэлементом перемещения, причем направляющая выполнена с отверстием,а приборная панель - с пазом, дополнительный элемент перемещения размещен в отверстии направляющей и в пазу приборной панели, втулка жестко зареплена на панели, а внутри нее размещен основной-элемент перемещения,при этом основной и дополнительныйэлементы перемещения выполнены в виде осей.10 1 108111 зобретение относится к электротехнике,в частности,к устройствушкафов управления и контроля.Известен шкаф для размещенияэлектроаппаратуры, содержащий поворотную раму, связанную с корпусомповоротным узлом, имеющим петли,которые установлены и закреплены натрубе 1,1 1.Известен также релейный шкаф,содержащий поворотную панель, размещенную на ползунах,жестко закрепленных на стойках панели и перемещающихся по направляющим, причемв ползунах выполнены углубления15для штырей поворотной оси панелей 2,Недостатками релейного шкафа являются частое заклинивание ползуиов в направляющих из-за перекосов,возникающих под воздействием консольных нагрузок, и недостаточно полное заполнение шкаФа приборами.Цель изобретения - повышениенадежности путем устранения заклини -вания приборной панели. 25Указанная цель достигается тем,что шкаф для размещения электроприборов, содержащий корпус, направляющую с пазом, жестко закрепленную накорпусе, приборную панель с основнымэлементом перемещения, размещеннымв пазу направляющей, снабжен втулкой и дополнительным элементом перемещения, причем направляющая выполнена с отверстием, а приборная панельс пазом, дополнительныи элемент переи 35мещения размещен в отверстии направляющей и в пазу приборной панели,втулка жестко закреплена на панели, авнутри иее размещен основной элемент40перемещения, при этом основной идополнительный элементы перемещенияфвыполнены в виде осей.На фиг,1 изображен шкаф дляразмещения электроприборов с выдвину 45тыми приборными панелями; на Фиг.2 разрез А-А на Фиг.1; на Фиг.3 разрез Б-Б на фиг.1.Репейный шкаф содержит жесткийсварной корпус 1 с дверями 2, неп 720 2раоляющую 3, приваренную к потолку шкафа и выполненную в виде двух С-образных 1 рофилей, обращенных друг к другу,в боковых стенках которой выполнены пазы 4 с углублениями 5 и отверстиями 6, выдвигающуюся приборную панель 7 с приваренной втулкой 8 и пазом 9 с углублением 10, в который устанавливается вращающаяся втулка 11, внутри которой размещена ось 12, проходящая через отверстия 6 направляющей 3, а внутри втулки 8 ус тановлена с возможностью вращения опора 13 перемещения, выполненная в виде оси и перемещающаяся в пазах 4. Ось 12 и опора 13 перемещения ограничены в перемещении вдоль оси сто - порными шайбами 14. К выдвигающейся панели 7 с помощью шарниров 15 прикрепляется поворотная панель 16, в верхней части фиксирующаяся ручкой 17.Ручкой 17 выводится втулка 8 из специальных углублений 5 в лазе 4 направляющей 3 а ось 12 - из углублений .10 паза 9 приборной панели 7, и перемещаются приборные панели 7 и 16 по направляющей 3 в контрольное положение. При снятии ручки 17 панель 16, которая короче панели 7 на длину, допускающую поворот до 180 ,. освобождается и поворачивается на шарнирах 15, .занимая нижнее вертикальное положение, открывая доступ к монтажным соединениям и креплению приборов, 111 каф закрывается дверью 2, которая закрепляется на панелях 7 и 16 или же на корпусе шкафа и на которой дополнительно может размещатьея различная аппаратура и приборы. Применение предлагаемой системы перемещения и поворота панелей позволяет улучшить заполнение шкафа приборами и соответственно уменьшить объем на 203,снизить расход металла на 10-153, упростить изготовление шкафа, повысить удобство обслуживания.Тираж 614сударственного комитета СССРелам изобретений и открытийМосква, Ж, Раушская наб. 15ф
