Стенд для испытания элементов конструкции крана
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1394090
Автор: Шуйский
Текст

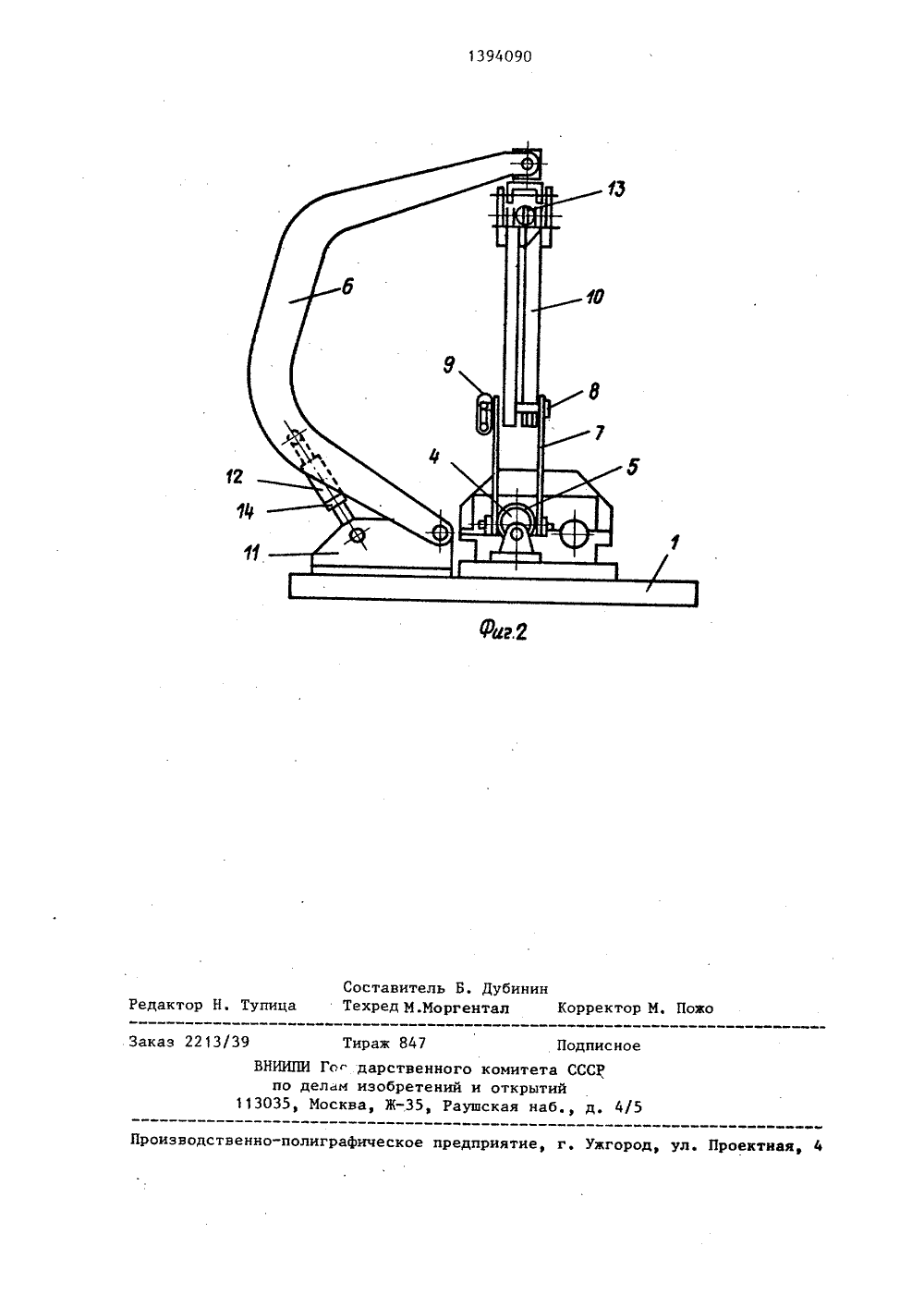

,ЮВ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ Е ОБРЕТЕНИЕЛЬСТВУ 89/29-1 11. 86 5.88. Бюл. В 17государственный проектный исследовательский институт омышленностиШуйский878(088.8)рское свидкл. С 01 етельство СССРМ 17/00, 09.06.80.(54) СТ КОНСТРУ (57) Из но-тран именно НД ДЛЯ ИСПЫТАНИЯ ЭЛЕИЕНТСЦИИ КРАНАбретение относится к подьпортному машиностроению,стендам для испытания эл К АВТОРСКОМУ СВИД(21) 415 (22) 21. (46) 07, (71) Коми и научно лесной п (72) А.П (53) 621 (56) Авт90 4 ментов конструкции крана. Цель изобретения - расширение функциональныхвозможностей путем обеспечения совместного испытания стрелы с челюстями захвата. Для этой цели на выходновалу редуктора 3 установлен эксцентриковый нагружатель, кинематическисвязанный с челюстями захвата 10посредством опоры 5 и поводков 7.Нагружение стрелы 6 и челюстей захвата 10 осуществляется за счет оттарированных талрепов 12 и 13, а имитация нагрузок, близких к эксплуатационным, - за счет вращения эксцентрикового нагружателя. 1 з,п. ф-лы,2 ил.Изобретение относится к стендовому оборудованию и может быть применено для ресурсных испытаний элементов конструкции крана. 5Цель изобретения - расширениефункциональных возможностей путемобеспечения совместного испытания1стрелы с челюстями захвата.На фиг. 1 показан стенд с закреп Оленными на нем стрелой с челюстямизахвата, общий вид; на фиг. 2 -то же, вид сбоку,Стенд состоит из рамы 1, на кото"рой закреплены двигатель 2 с редуктором 3, на выходном валу которогоустановлен эксцентриковый нагружатель 4Эксцентриковый нагружатель 4снабжен шарнирной опорой 5 и выпол Онен с возможностью перемещения относительно оси выходного вала редуктора 3, а следовательно, и относительно продольной оси стрелы 6.Шарнирная опора 5 выполнена в 25виде коромысла, осью вращения которого является эксцентриковый нагружатель 4. Плечи коромысла шарнирносоединены с концами поводков 7.Другие концы поводков 7 шарнирно 301посредством пальцев 8 и фиксаторов9 закреплены на челюстях 10 захвата.Для закрепления стрелы 6 на раме 1смонтированы опоры 11 с талрепами 12,а между челюстями 10 захвата закреплен талреп 13, Талрепы 12 и 13 тарированы.Фиксирование установленных талрепов 12 и 13 осуществляется контргайками 14. 40Стенд работает следующим образом.В соответствии с режимами испытаний эксцентриковый нагружатель 4 устанавливается в необходимое положение, после чего посредством оттарированных талрепов 12 и 13 стрела 6 и челюсти 10 захвата нагружаются нагрузкой.Включается двигатель 2, и эксцентриковый нагружатель 4 имитирует нагрузки в условиях, близких к эксплуатационным.ф о р м у л а изобретения1. Стенд для испытания элементов конструкции крана, содержащий раму, на которой установлен электродвигатель с редуктором, на выходном валу которого смонтирован эксцентриковый нагружатель, кинематически связанный с испытываемыми элементами посредством соединительного звена, о тл и ч а ю щ и й с я тем, что, с целью расширения функциональных воэможностей путем обеспечения совместного испытания стрелы с челюстями захвата, он снабжен талрепами, один из которых своими концами шарнирно установлен между челюстями захвата, а концы двух других шарнирно закреплены на раме и на стреле, а соединительное звено выполнено в виде шарнирной опоры с поводками, смонтированной на эксцентриковом нагружа- теле с возможностью поворота относительно продольной оси последнего, а свободные концы поводков шарнирно закреплены на захвате.2. Стенд по и, 1, о т л и ч а ющ и й с я тем, что эксцентриковый нагружатель смонтирован на выходном валу редуктора с возможностью перемещения и фиксации относительно продольной оси последнего.1394090 Составитель Б. ДубининТехРед М.Моргентал Корректор М. Пож Подписи ираж В ическо роизводственно-пол едактор Н. Ту аказ 2213/39 по 13035Го дарствен лам изобрете осква, Ж-.35,го комитета СССий и открытий аушская наб., д, 4/5 приятие, г, Ужгород, ул. Проектна
СмотретьЗаявка
4150589, 21.11.1986
КОМИ ГОСУДАРСТВЕННЫЙ ПРОЕКТНЫЙ И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
ШУЙСКИЙ АНАТОЛИЙ ПРОКОПЬЕВИЧ
МПК / Метки
МПК: G01M 17/00
Метки: испытания, конструкции, крана, стенд, элементов
Опубликовано: 07.05.1988
Код ссылки
<a href="https://patents.su/3-1394090-stend-dlya-ispytaniya-ehlementov-konstrukcii-krana.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания элементов конструкции крана</a>
