Шор

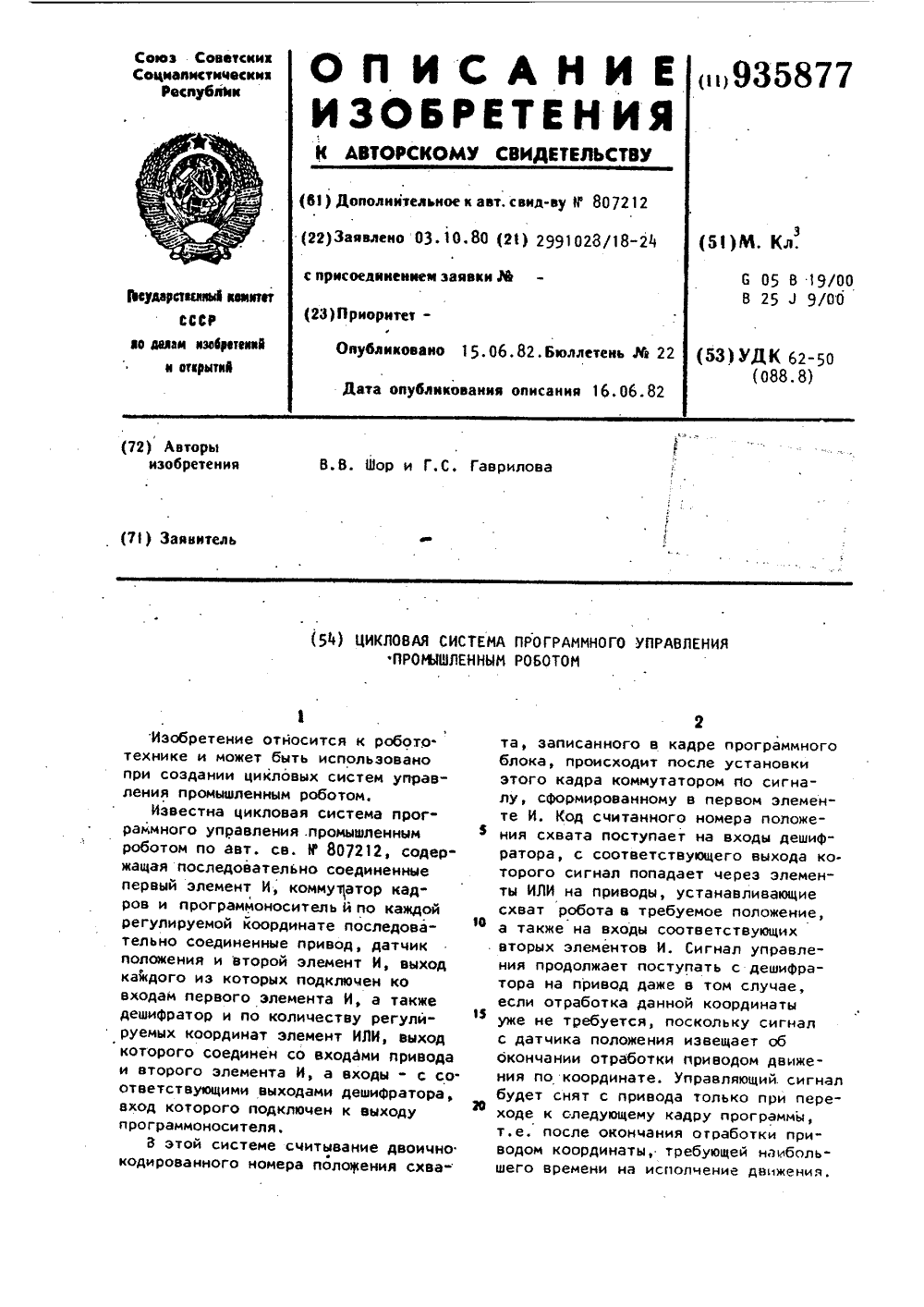

Номер патента: 935877

Опубликовано: 15.06.1982

Авторы: Гаврилова, Шор

МПК: G05B 19/00

Метки: программного, промышленным, роботом, цикловая

...93Это является недостатком системы,так как ве 4 ет к увеличению потребления энергопитания приводов и соответственно к снижению ресурса их работы и надежности системы в целом,Цель изобретения - повышение на.-,дежности и снижение энергопотдебления системы.Сущность изобретения заключаетсяв том, что система содержит по каждой регулируемой координате инвертор и третий элемент И, через который выход элемента И подключен ковходу привода, а выход датчика положения через инвертор соедийен совторым входом третьего элемента И,На чертеже представлена функциональная схема системы,Система содержит первый элементИ 1, коммутатор 2 кадров, программоноситель 3, дешифратор 1, элементыИЛИ 5, третьи элементы И 6, приво,ды 7, датчики 8 положения,...

Номер патента: 933025

Опубликовано: 07.06.1982

Авторы: Анахов, Каинсон, Разыграев, Черняков, Шор

МПК: A01C 23/02

Метки: агрегат, внесения, грунт, жидких, удобрений

...3 9330На фиг.1 схематично изображенагрегат для внесения жидких удобрений в почву; на фиг.2 - то же, видсверху; на фиг.3 - узел 1 на фиг.1.Агрегат содержит мобильное средство в виде автомобиля 1 с цистерной 2, на лонжеронах 3 которого установлено основание 4На основаниизакреплена стрела 5 с гидроцилиндром 6 управления, со стрелой 5 шар фнирно соединена рукоятка 7, имеющаягидроцилиндр 8 управления.К рукоятке 7 посредством горизонтального вала 9, имеющего в сеченииквадрат, и квадратной втулки 10 при Зкреплена рама-Коллектор 11 с инъектором 12. На горизонтальном шарнирезакреплена рейка 13, находящаяся вконтакте с зубчатым колесом 15, размещенным на валу электродвигателя 2014, который питается от аккумулятора автомобиля 1 и с помощью...

Номер патента: 934380

Опубликовано: 07.06.1982

Авторы: Бресткин, Никольская, Писаревский, Шор

МПК: G01N 33/48

Метки: активности, биологических, жидкостях, холинэстеразы

...лошади (электрод ЭОгредварительно уравновешен в 5 .10 М растворе 1, активность фермента на кривых 1-6 соответственно равна 10; 1; 0,1; 0,01; 0,00193438 3и 0,0001 е/мл, на кривой 7 представлен спонтанный гидролиз),П р и м е р 1. В термостатируемуюкювету объемом 2 мл наливают 1,0 млраствора Фермента бутирилхолинэстера.зы сыворотки крови лошади на 0,1 Мфосфатном буФере рН 7,4 - 8,0 с активностью от 20 до 210 4 е/млЭлектрод ЭОпредварительно уравновешивают в 0,1 И растворе ферро-ферри- Оцианидов, затем промывают 3-4 разаводой и помещают в исследуемую реак 1,ционную смесь. Электродом сравненияслужит хлорсеребряньй электрод внасыщенном растворе хлористого калия %(ЭВЛМ), Электроды подключают крН-етру рНили рН. Потейциал системы всегда...

Номер патента: 929607

Опубликовано: 23.05.1982

Авторы: Харитон, Шор, Янко

МПК: C03B 37/04

Метки: волокна, минерального, центрифуга

...нашлицевой ступице 2, на которой жестко установлена и перегородка 3 сприкрепленными к ней лопатками 4,которая делит внутреннюю полостьконусообразной чаши 1 на нагнетающуюполость 5 и полость 6 отбора охлаждающей жидкости, причем ступица 2установлена на приводном валу 7при помощи шлицевого соединения,Приводной вал, жестко соединенныйс полостеобразователем 8, установлен в подшипниковои узле 9.Нагнетающая 10 и кольцевая 11полости вала для отбора охлаждающейжидкости соединены соответственнос нагнетающей полостью 5 и полос-тью 6 отбора охлаждающей жидкостиконусообразной чаши 1 двумя рядаии соосных радиальных отверстий 12.Центрифуга снабжена камерами 13подачи и отбора 14 охлаждающей жидкости. Для герметизации камеры 13и 14 снабжены бронзовыми...

Номер патента: 909517

Опубликовано: 28.02.1982

Авторы: Харитон, Шор

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнение

...причем пружины прикрепленыодним концом к полкам Т-образнойзопластины, а другим - к закрепленнымна обоймах шарнира в плоскости трапецеидальных пластин ушкам.На фиг. 1 изображен разрез А-Ана фиг, 2; на фиг. 2 - предлагаемоеустройство, общий вид; на фиг. 3вид устройства в плане.Уплотнение вращающейся печи состоит из неподвижной камеры 1, вращающегося кольца 2 и секторов, каждыйиз которых содержит держатель 3 с осьюсменный башмак 5, который контактирует с пластиной 6прикрепленнойк вращающемуся кольцу 2; башмак 5установлен с возможностью поворота вокруг оси пальца 7, вертикально прикрепленного к трапецеидальной пластине 8,закрепленной на обоймах 9 шарнираК торцам трапецеидальной пластиныприкреплены части конусов 10, Кронштейн 11, выполненный...

Номер патента: 909336

Опубликовано: 28.02.1982

Авторы: Иванюшин, Шор

МПК: F04D 29/44

Метки: лопаточный, насоса, отвод, центробежного

...подачу, повышает энергетические качества насоса. Изобретение относится к насосостроению, а более конкретно к конструкциямлопаточных отводов центробежных насосов.Известен лопаточный отвод центробежного насоса, содержаший диск с направляющими лопатками, образующими межлопаточные каналы с последовательно расположенными по ходу потока и сопряженными между собой диффузорным, переводным и обратным участками 1,1 ОНедостатком указанного лопаточного отвода является то, что он рассчитан голькона один режим работы и поэтому обеспечивает узкий диапазон экономичной работынасоса, а на других режимах работы имеютместо значительные гидравлические потери,Цель изобретения - повышение экономичности,Указанная цель достигается тем, что вустройстве...

Номер патента: 904671

Опубликовано: 15.02.1982

Автор: Шор

МПК: A61B 17/00

Метки: дуоденального, лечения, свища

...к ней. Вокруг наружного огверстия свишеоо го хода, на передней брюшной стенке, производят лва полуовальных разреза кожи, окаймляющих это отверстие. Соишевой хсд путем постепенного рассечения мягких тканей выделяют на всем протяжении (ог кожи до основания), Отступая 1 см ог основания, свишевой ход негуго перевязывают кеггуговой лигатурой и пересекают на 0.3-0,5 см дисгальнее наложенной лигатуры. Большую часть свишевого хода удаляют, а осгавшуюся культю свища ушивают через край отдельными капроновыми швами, а затем культю свища перегибают пол острым углом и укладывают на стенку двенадцатиперстной кишки. Б гаком положении кучьгю свища фиксируют отдельными серозномышечными швами к стенке двенадцатиперстной кишки. При этом, благодаря...

Номер патента: 886202

Опубликовано: 30.11.1981

Автор: Шор

МПК: H03F 3/45

Метки: дифференциальный, каскад, усилительный

...заданной источником тока.Цель изобретения - увеличение макси- тв мальной величины выходного тока.Поставленная цель достигается тем, что в дифференциальный усилительный каскад,В дифференциальном усилительном каскаде биполярные транзисторы 1 и 2 эмиттерами подсоединены к источнику 3 тока, дополнительно введенные полевые транзисторы 4 и 5 каналами включены параллельно указанному источнику тока, а затворы их соединены с базами соответствующих биполярных транзисторов 1 и 2.Пороговое напряжение транзисторов 4 и 5 выбрано меньшим напряжения эмиттер-. базовых переходов транзисторов 1 и 2 при отсутствии дифференциального сигнала.Устройство работает следующим образом.Входной дифференциалличивает напряжение 1.)збго перехода одного из бипформула...

Номер патента: 874312

Опубликовано: 23.10.1981

Авторы: Багдасаров, Костиков, Николаева, Потоскаева, Турский, Шор

МПК: B24B 1/00

Метки: вещества, поверхностно-активного, полировочной, смеси, эффективности

...фильтровальной бумагой), по- мешается в сосуд, заполненный раствором испытуемого поверхностно-активного вещества. Затем сосуд ставится в термостат и выдерживается в течение времени пластифицирования при определенной температуре. После чего эталонный стержень промывается и охлаждается в дистиллированной воде. Далее эталонный стержень 1 помещается в углеводородную жидкость 2 и приводится во вращение (например, с числом оборотов,874312 Формула изобретения пи 918 Филиал ППП Ужгород, ул Заказ 914 Ц 21ПодписноеПатент,роектная, 4 равным 6000 об/мин для стержня диаметром 1 О - 20 мм).При этом в углеводородной жидкости возникает заряд, по величине и знаку которого судят об эффективности поверхностно- активного вещества. В качестве электри...

Номер патента: 862284

Опубликовано: 07.09.1981

Авторы: Зайдин, Шор

МПК: H01R 13/453

Метки: безопасный, разъем, электрический

...в соответствующих корпусах, Вкорпусе 1 расположены гнезда 2,862284 формула изобретения Кух СоставительТехред А. А РектоР О, Била едактор Т, аказ 6627/ е бель Тираж 634Государственногелам изобретенийосква, Ж, Рауш одп ССР о ВНИИП по 113035, комитета открыти кая наб.4 иал ППП фПатент, г. Ужгород, Ул, Проектная,стержень 3, запирающий элемент 4 и затвор 5, выполненный в виде плоской пластины с продольным пазом 6, взаи" модействующим со стержнем 3, и с выступами 7 со скошенными поверхностями, взаимодействующими со штырями 8. Запирающий элемент 4 выполнен .в виде плоской пружины с выступом 9, Концы плоской пружины закреплены и полости корпуса 1 с помощью упоров 10. Выступ 9 пружины взаимодействует с затвором 5.Корпус 1 имеет два...

Номер патента: 861833

Опубликовано: 07.09.1981

Автор: Шор

МПК: F17C 13/00

Метки: жидкостей, криогенных, перелива

...жидкостй, наружную трубу2 для обратного выхода паров и ва- Щкуумную теплоизоляцию 3. К сливномуконцу наружной трубы 2 присоединенвход клапана слива 4, а вблизи другого конца к наружной трубе 2 присоединен патрубок 5 выпуска паров. Крайсливного конца внутренней трубы расположен выше крайнего верхнего положения запорного элемента клапана слива 4 с гарантированным зазором между ними, так что сливной конец трубы1 оставлен открытым внутри трубы 2.Колено б устройства предназначенодля вставления в приемный сосуд, аколено 7 - в подающий (на чертежесосуды не показаны).Устройство работает следующим 35образом. При первоначальном переливекриогенной жидкости в пустой теплыйприемный сосудсначала открывают кла"пан 4 и создают небольшой избытокдавления...

Номер патента: 858621

Опубликовано: 30.08.1981

Авторы: Диденко, Котрохов, Левчук, Раскатов, Рейнгарт, Хвостов, Шор

МПК: A01D 23/04

Метки: ботвоотделяющее

...посредством шарниров 7 крепления в гнездах 8 дисков 1-4При этом гнезда 8 . 15 размещения шарниров 7 крепления смежных планок 5 выполнены на противоположных торцах дисков 1-4 с перекрытием друг друга.Устройство работает следующим обра О зом.При вращении дисков 1-4 планки 5 перемещаются по эллиптическим траекториям, оси которых соответственно составляют 51 = О и 5 -- Озпс 1., где 25 О - диаметр расположения осей шарниров 7 крепления, Благодаря этому про- исходиЪ подтягивание корнеплодов за ботву до упора головками в нижнюю поверхность планок 5, после чего бот- зо ва обрывается.Качество отделения ботвы определяется величиной Д 4 перепада высот планок 5 смежных механизмов шарнирных параллелограммов. Чем меньше 35 величина Ь.1 перепада...

Номер патента: 852668

Опубликовано: 07.08.1981

Авторы: Гулидов, Захаров, Рукавишников, Стрельцов, Шор

МПК: B60P 3/20

Метки: рефрижератор

...постоянное соленоидальное электромагнитное поле, под действием которого затормаживаются обменные процессы в мембранах клеток свежих пищевых продуктов.Транспорт веществ через мембраны клеток сокращается под действием соленоидального электромагнитного поля на несколько десятков процентов. Постоянное электромагнитное поле действует угнетающе на микрофлору в транспортируемой свежей пищевой и сельскохозяйственной продукции, подавляя и частично уничтожая ее.В зависимости от вида транспортируемой продукции подбирают разные режимы ее обработки постоянным электромагнитным полем, при этом возможна как постоянная обработка в процессе транспортировки и хранения, так и периодическая.30 Внешним источником электропитания моРедактор Г. Прусова...

Номер патента: 852584

Опубликовано: 07.08.1981

Авторы: Айзенберг, Коршенбойм, Поволоцкий, Резник, Сиротинский, Шор

МПК: B28D 1/10

Метки: камнеобрабатывающего, привод, станка

...на инструмент, средство ограничения нагрузки выполнено в виде двухпредельного контактного датчика, кинематически связанного с регулятором прижима.На фиг. 1 изображен описываемый привод; на фиг. 2 - принципиальная схема привода. известного устройства яви ограничивает только макичину нагрузки и имеет ку системы на заданные рег, 14золотником 12 управления, размещенным в пульте 10 управления.Манометр 23 показываетдавление в поршневых полостях гидроцилиндров прижима. 5Работа привода камнеобрабатывающего станка с гидравлическим прижимом заключается в следующем.Регулировочным винтом напорного золотника 14 устанавливается определенное 10 давление прижима инструмента в зависимости от прочности обрабатываемого изделия. Одновременно, с помощью...

Номер патента: 842212

Опубликовано: 30.06.1981

Авторы: Попов, Шор

МПК: F02M 59/20

Метки: впрыска, гидродинамическое, двигательвнутреннего, дляавтоматического, сгорания, топлива, углаопережения

...13,отверстий 24 в отдельном корпусе 12,осевого и радиального каналов 25кулачкового вала 2, полости 26, образованной в корпусе 3 между ведомым элементом 1 и защитной втулкой 12 427, каналов 28, выполненных в вин. тах 29.Перепускные камеры 9 сообщаются с системой смазки двигателя, посредством каналов 30 в корпусе 3, полости 26 и каналов 28 в винтах 29,Устройство работает следующим образом.Масло из системы смазки двигателя по каналу 30,через полость 26, по каналу 28 поступает в перепускные камеры 9. В промежутках между впрысками запорный клапан 13 поджат пружиной 14 к проставке, расположенной в гайке 16. В этот момент масло по каналам 25 кулачкового вала через центральное отверстие 24 поступает под запорный клапан 13, далее через его...

Номер патента: 837884

Опубликовано: 15.06.1981

Авторы: Белоус, Харитон, Шор

МПК: B28B 13/00

Метки: дляпереноса, кирпича, механизм, подъемно-транспортный

...тяг, несущих вилки, взаимодействуют с упорамишан гЯа Фиг. 1 изображен подъемно-транспортный механизм, общий вид; на Фиг. 2 - разрез А-А на Фиг, 1; на Фиг. 3 - вид Б на фиг. 2.Подъемно-транспортный механизм состоит из тележки 1 продольной подачи с колесами 2, на которой смонтирован привод подъема, состоящий из двигателя 3, тормоза 4 тормозной муФты 5, червячного редуктора 6 и канатного барабана 7, к нижней плоскости тележки 1 прикреплены вертикальные штанги 8 с жестко установленными упорными планками 9. Подвижная рама 10 снабжена канатным блоком 11, установленным на основании 12, упорными роликами 13, контактирующими со штангами Я и стопорным устройством, состоящим из шарнирно-рычажных механизмов, состоящих каждый из вилки 14,...

Номер патента: 829944

Опубликовано: 15.05.1981

Авторы: Ельчанинов, Розенбаум, Шор

МПК: E21C 41/04

Метки: мерзлыхпород, разупрочнения

...напряжений скачкообразный и длится в течение нескольких часов, температура постепенно выравнивается: восстанавливается прежняя температура массива за счет диссипации, т. е. рассеивания тепла в массиве. Поэтому, чтобы температура продолжала нарастать и обеспечила полный фазовый переход льда в жидкое состояние, ослабив прочность пород, подключают в работу скважины, заполненные электролитом, При приближении к очередной предварительно подготовленной серии скважины зоны максимальных концентраций напряжений (зоны опорного давления) пропускают по ним переменный ток, что вызывает выделение джоулева тепла, обеспечивающего интенсивное оттаивание многолетнемерзлых пород при минимальном расходе электроэнергии.Пример. При отработке...

Номер патента: 829018

Опубликовано: 15.05.1981

Авторы: Диденко, Котрохов, Левчук, Раскатов, Рейнгарт, Хвостов, Шор

МПК: A01D 23/04

Метки: ботвы, корнеплодов, отделения

...концы которых изогнуты длянадежного ввода ботвы в образовавшиеся створы между ведомыми дисками 3и 4 роторов, Планки 6 снабжены цапфами 7, установленными в подшипниках,размещенных по окружности дисков 1, 2, 103 и 4. Боковая поверхность ведомых дисков 3 и 4 выполнена зубчатой, при этом,зубья 8 ведомого диска д располагаютсяво впадинах между зубьями 9 ведомогодиска 4 с определенным зазором между 15 ними, достаточным для размещения ботвы,ее зашемления и транспортирования. Подача корнеплодов к устройству осуществляется посредством теребильных ремней 10 го,цля исключения операций по регулировке фазового угла смешения планок 6 число зубьев 8 и 9 кратно числу пла-нок 6, при этом зубья 8 и 9 одинаково сориентированы относительно осей цапф 7 г...

Номер патента: 825987

Опубликовано: 30.04.1981

Авторы: Ельчанинов, Маничев, Шор

МПК: E21D 11/32

Метки: выработок, горных, крепи, элемент

...в зимний период,Указанная цель достигается тем,что в элементе крепи горных выработоквыполненном.в виде оболочки с наполнителем, последний выполнен нэ пористого материала, пропитанного низкотемпературным теплоносителем.На чертеже показан пример выполнения элемента крепи горных выработокзатяжки.Затяжка состоит из оболочки 1 инаполнителя 2, выполненного из пористого материала, пропитанного ниэкотемпературным теплоносителем.Работа затяжек происходит следующим образом.В летний период при прохождениипо выработке, снабженной предлагаемыми затяжками, теплового воздуха,внутренняя стенка затяжки нагревается и вызывает испарение теплоносителяЭто испарение проводит к понижениютемпературы внутренней стенки затяжки за счет скрытой теплоты...

Номер патента: 822782

Опубликовано: 23.04.1981

Авторы: Захаров, Каинсон, Кустарев, Сорокин, Шор

МПК: A01C 23/02

Метки: внесения, жидкихудобрений, кругидеревьев, приствольные

...раму 1 с осью 2, на которой установлен посредством втулки 3 с возможностью поворота вокруг нее рабочий орган 4 с подпружиненным штоком 5, снабженный механизмом поворота. Рабочий орган 4 снабжен роликом 6, который закреплен на втулке 3 и установлен на оси 2 рамы 1 с возможностью перемещения вдоль нее, при этом втулка 3 на оси 2 подпружинена, а механизм поворота рабочего органа 4 выполнен в виде закрепленной на раме 1 стойки 7 с фигурным пазом 8, с которым подвижно сопряжен ролик 6 втулки 3. Втулка 3 подпружинена на оси 2 при помощи пружины 9, а шток 5 с рабочим органом 4 подпружинен при помощи пружины 10.Устройство для внесения жидких удобрений в приствольные круги деревьев работает следующим образом. При инъектировании жидких...

Номер патента: 817943

Опубликовано: 30.03.1981

Автор: Шор

МПК: H02M 7/537

Метки: двухфазный, инвертор

...В конце второго такта трансформатор 7 насыщается, возрастает ток через резистор 21, отпирается диод 9, запирается транзистор 2, отпираются транзистор 1 и диод 19, и через резистор 23 трансформатор 7 начинает перемагничиваться.В третьем такте диоды 8 - 11, 16 - 18 и транзисторы 2 и 3 закрыты, а диод 19 и транзисторы 1 и 4 открыты. В конце третьего такта трансформатор 7 насыщается, возрастает ток через резистор 23, отпирается диод 11, запирается транзистор 4, отпираются транзистор 3 и диод 16, и через резистор 20 трансформатор 7 начинает перемагничиваться.В четвертом такте диоды 8 - 11, 17 - 19, и транзисторы 2 и 4 закрыты, а диод 16 и транзисторы 1 и 3 открыты. В конце четвертого такта трансформатор 7 насыщается, возрастает ток через...

Номер патента: 811465

Опубликовано: 07.03.1981

Автор: Шор

МПК: H02M 3/10

Метки: импульсный, постоянногонапряжения

...и ток обмотки А дросселя 2 перскоммутируется в обмотку Б, замыкаясь по цепи Б 2 - 5 - Е, - 6 - Б. Одновременно ток нагрузки замыкается через диод 5, Энергия дросселя 2 возвращается в источник питания, и броска тока в нагрузке 4 цс происходит. Максимальное напряжение на транзисторе 1 ограничивается суммой напряксций источника питания и напряжения на обмотке Б дросселя 2, которос заьиспт от соотношения витков обмоток дросселя. Ф ор мул а изобретен и яИмпульсный преобразователь постоянного напряжения, содержащий одну последоватсльную цепь из комму гнру 1 О 1 цсго элсмента, одной обмотки двухобмоточного дросселя и дросселя фильтра, включсн 11 ук между входным и выходным выводами, диод, включенный в нспроводящем по отношению к источнику...

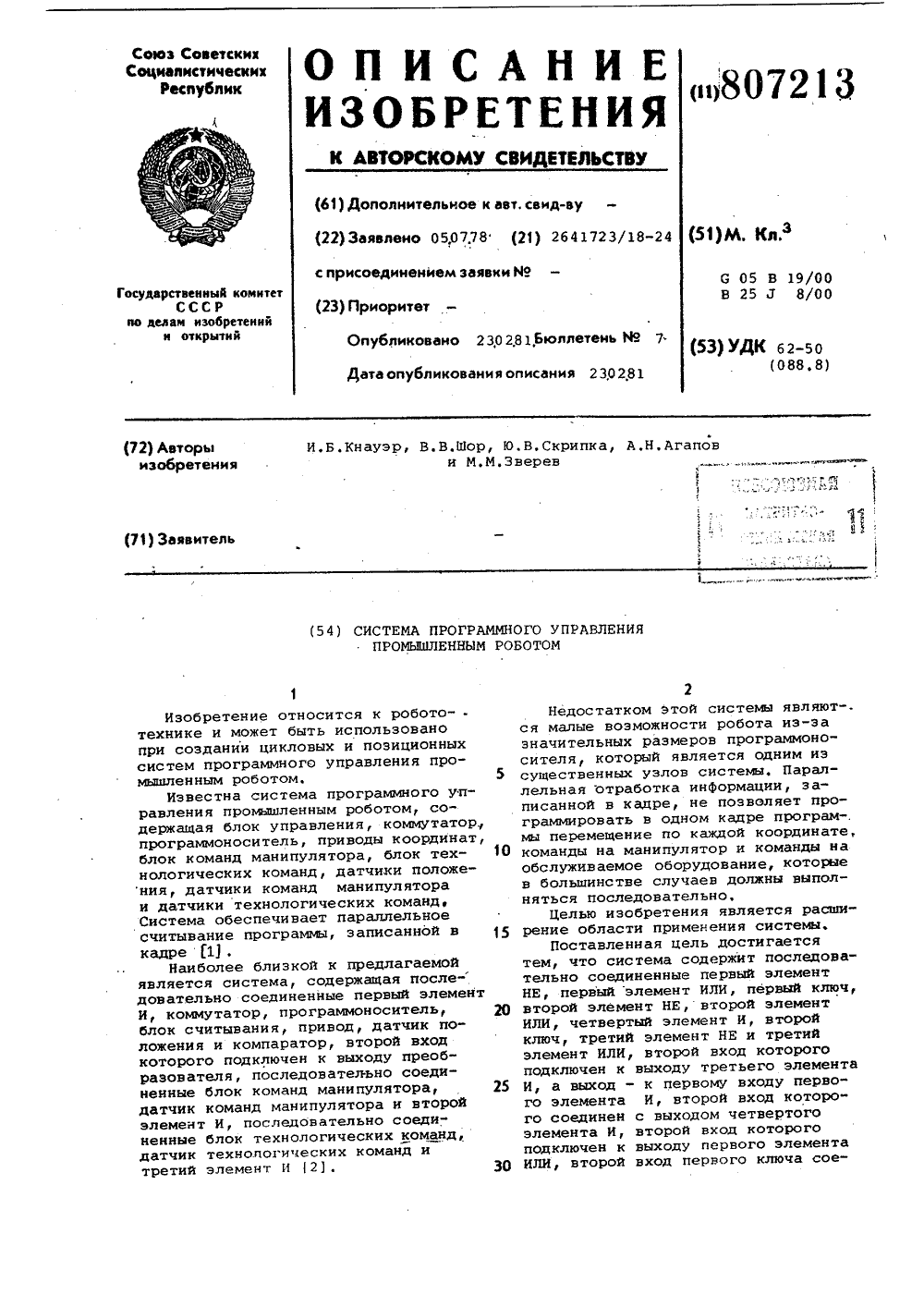

Номер патента: 807213

Опубликовано: 23.02.1981

Авторы: Агапов, Зверев, Кнауэр, Скрипка, Шор

МПК: G05B 19/00

Метки: программного, роботом, управленияпромышленным

...17, первыйэлемент НЕ 18, второй элемент НЕ 19,третий элемент НЕ 20, первый элементИЛИ 21, второй элемент ИЛИ 22, третийэлемент ИЛИ 23.Система работает следующим образом.Считывание кадра и программ,.набранного на программоносителе 3,происходит после его установки коммутатором 2 по сигналу с выхода первогоэлемента И 1.Исполнение считанного кадра проис- З 5ходит последовательно, Сначала отрабатываются перемещения по координатам, затем команды манипулятора и далее технологические команды.Цля этого на выходе блока 4 считывания включены первый и второй ключи 5 и 6,Выход первого ключа 5 блокируется до момента появления разрешающего уровняна выходе компаратора 10, Разрешающий сигнал поступает с выхода компаратора 10 при совпадении уровня...

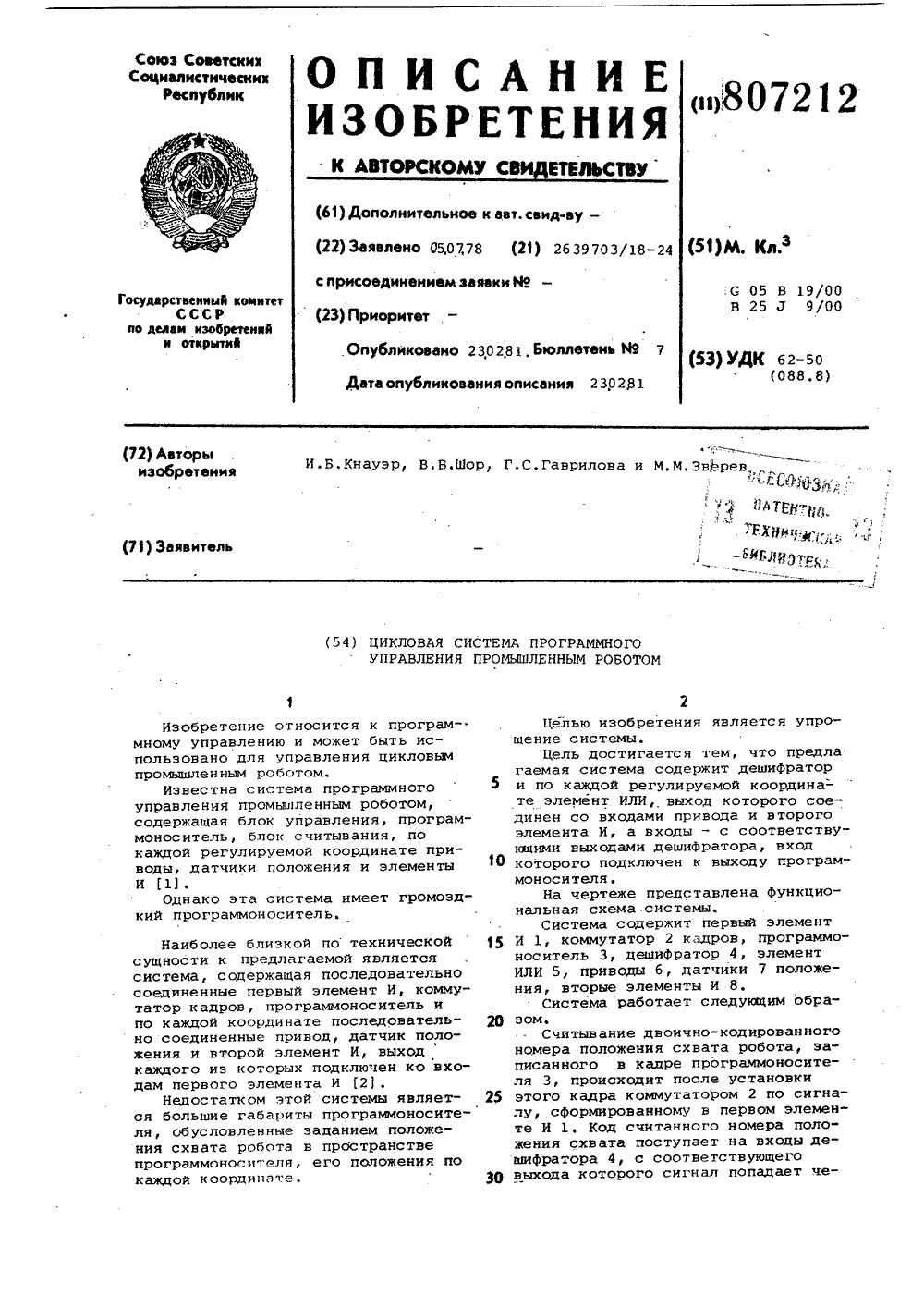

Номер патента: 807212

Опубликовано: 23.02.1981

Авторы: Гаврилова, Зверев, Кнауэр, Шор

МПК: G05B 19/00

Метки: программногоуправления, промышленным, роботом, цикловая

...подключен к выходу программоносителя,На чертеже представлена функциональная схема системы.Система содержит первый элемент15 И 1, коммутатор 2 кадров, программоноситель 3, дешиФратор 4, элементИЛИ 5, приводы б, датчики 7 положения, вторые элементы И 8,Система работает следукщим обра 20 эом.Считывание двоично-кодированногономера положения схвата робота, записанного в кадре программоносителя 3, происходит после установки25 этого кадра коммутатором 2 по сигналу, сформированному в первом элементе И 1. Код считанного номера положения схвата поступает на входы дешифратора 4, с соответствующего3 О выхода которого сигнал попадает че807212 Формула изобретения Заказ 281/69 Тираж 951 Подписное И ПП "Патент Фили Ужгород, ул. Проектная рез...

Номер патента: 805335

Опубликовано: 15.02.1981

Автор: Шор

МПК: G06F 17/10

Метки: функциональныйпреобразователь, цифровой

...функции преобразования. Аппроксимирующая функция иногда называется полиномиальным сплайном. Этот вид аппроксимации существенно снижает степени полиномов и уменьшает общее количество информации в виде констант, хранящихся в преобразователях кодов при сохранении точности преобразования, а при сохранении объема оборудования повышает точность преобразования, в том числе, уменьшается погрешность вос произведения первой производной Функции преобразования.На чертеже представлен цифровой преобразователь для аппроксимации сплайнами 3-го порядка. Вычисление Щ значения функции осуществляется с помощью суммирования конечных разностей. Преобразование начинается с подачи кода аргумента на шины аргумента. При этом на выходах преобразователей...

Номер патента: 796993

Опубликовано: 15.01.1981

Авторы: Быков, Каган, Хомяков, Шор

МПК: H02K 13/02

Метки: обращенного, постоянноготока, типа, электрическая

...2 О коллектора 2. Недостаток этого устройства - также неудобство монтажа из-за того,что выводы от обоих колец необходимо пропустить между проводниками,.соединяющими лобовую часть обмоткиякоря с коллектором,Цель изобретения - упрощение конструкции. 30 Поставленная цель достигается тем, что контактные кольца расположены снаружи коллектора.На чертеже схематически изображена предлагаемая машина, продольный разрез .Вал 1 машины с расположенными на нем индуктором 2 и траверсой 3 с щетками размещен в подшипниковых щитах 4 и 5. В корпусе 6 установлены пакет 7 якорного железа с обмоткой якоря 8 и торцовый коллектор 9, снаружи которого расположены одно под другим два неподвижных торцовых контактных кольца 10. Выводы 11 от колец пропущены через...

Номер патента: 791293

Опубликовано: 30.12.1980

Авторы: Диденко, Клочко, Левчук, Рейнгарт, Хвостов, Шор

МПК: A01D 23/04

Метки: ботвоотделяющее

...корнеплодов, например свеклы,угол следует принимать близким к углуО90, т.к. при этом достигается макси 15 мальная сила подтягивания, достаточная мдля удержания сравнительно тяжелых кор, неплодов. 25 Фор мула изобретения стрелке Б на фиг. 3; на фиг, 5 - разрез В-В па фиг, 4.Ботвоотделяющее устройство состоит из двух пар ведомых и ведущих дисков 1 и 2, соединенных между собой нанаклоненнымик оси их вращения под углом параллельными планками 3 с рабочими поверхностями 4 и 5. Рабочая поверхность планок 3 выполнена рифленой, а поверхность 5 - гладкой овальной формы. Рифление может быть выполнено в виде насечки 6, наклоненной к продольной оси ,планки 3 в сторону схода ботвы под углом, находящимся в пределах от величины угла снаклона...

Номер патента: 791292

Опубликовано: 30.12.1980

Авторы: Захаров, Каинсон, Кустарев, Сорокин, Шор

МПК: A01C 23/02

Метки: внесения, деревьев, жидких, круги, приствольные, удобрений

...усилие пружины 12, поднимает пластину 11 вверх, Ролик перемешается вдоль пластины 11 в сторонуот упора, а рабочий орган поворачивается в противоположную от выступа 26препятствия сторону, пока не соскользнет с препятствия и не внедрится в почву. Устройство для внесения жидких удоб ений в приствольные круги деревьев, рвключаюшее раму с осью, на которой 30установлен с возможностью поворот а вокруг нее рабочий орган с штоком и пружиной, снабженный механизмом его поворота, о т л и ч а ю ш е е с я тем, что, с целью повышения. надежности устройства и снижения потерь удобрений при внесении, рабочий орган снабжен роликом, закрепленным ий конце штока, а механизм поворота рабочего органа вь шолнен в виде закрепленной на раме над рабочим органом...

Номер патента: 771602

Опубликовано: 15.10.1980

Авторы: Александрова, Догадина, Леви, Сучкова, Чуракова, Шор

МПК: G03C 1/31

Метки: подготовки, поливу, фотоэмульсии

...вводят смачиватель - 40-ныйводный раствор динатриевой соли 30 диэтилового эфира (йа-) -децилокси771602 10 10 10 10 10 10 11 11 11 Без вуал 2 1 11 11 1 1 11 11 1 1 11 1" 1 12 13,5 Протот оскостность ли при 20 Симечани Формула изобретенияСпособ подготовки фотоэмульсии кполиву путем введения в нее пластиФиюатора М 0,0-трис (изооктенилсук- И циноил) диэтаноламина, о т л и ч а ю- принятые щ и й с я тем, что, с целью снижения 1.Кил вуали, после пластификатора в, эмуль- нология сию дополнительно вводят М,й-ди р М., "Хими (бромацетил) этилендиамин в количест- , 2.Авт ве 1,4-1,8 от веса пластификатора Р 108677 или динатриевую соль этиленлиамин- (прототи,ВНИИПИ Заказ 6693/58 тиРаж 5 яилиал ППП "Патент", г. ужгород, у Проектная, 4...

Номер патента: 746568

Опубликовано: 05.07.1980

Автор: Шор

МПК: G06G 7/12

Метки: операционный, усилитель

...дифференциальным каскадом 1и подается на первый и второй дополнительные повторители 2-3 тока.Повторитель 4 тока выполняет рольцинамической нагрузки.Предложенный операционный усилитель обладает повышенным коэффициентом усиления вследствие того,что коэффициент усиления определяется произведением выходного сопротивления первого и второго дополнительных повторителей 2 и 3 токана крутизну входного дифференциального каскада 1. Кроме того,величина коэффициента усиления мало746568 Операционный усилитель, содержащийвходной дифференциальный каскад,повторитель тока, выход которогосоединен с выходом операционногоусилителя, о т л и ч а ю щ и й с ятем, что, с целью повышения точности, в него введены первый и второй дополнительные повторители...
