Номер патента: 1810998

Опубликовано: 23.04.1993

Автор: Шишляков

МПК: H03K 17/60

Метки: ключ, транзисторный

...элемента,В нормальном режиме при подаче управляющего сигнала на вход ключа на выходе логического элемента И-НЕ 8 появляетсянулевой потенциал(на втором входе присутствует высокий потенциал так как транзистор 1 закрыт), Но так как конденсатор вэлементе задержки 9 находился в заряжен "ном состоянии, то на втором входе логического элемента И 7 присутствует также 40 4 Б БО ББ высокий потенциал. Следовательно на его выходе появляется высокий потенциал, который открывает транзистор 1 (емкость конденсатора элемента задержки 9 выбирается из условия надежного включения транзистора 1), Открывшийся транзистор 1 шунтирует через диод 3 делитель напряжения на резисторах 4, 6 и на выходе логического элемента И-НЕ 8 появляется высокий потенциал,...

Номер патента: 1758640

Опубликовано: 30.08.1992

Автор: Шишляков

МПК: G05F 1/56, H02M 3/337

Метки: постоянного, релейно-импульсный, стабилизатор

...стабилизатор постоянного напряжения, содержций последовательно соединенные низкочастотный выпрямитель с фильтром,вход которого соединен с выводамидля подключения первичной сети переменного тока, двухтактный преобразователь постоянного напряжения с силовым трансЬорматором и высокочастотный выпрямитель, выход которого соединен с выводами для подключениянагрузки, компаратор, пеРвый входкоторого подключен к выходу источника опорного напряжения, второй входк выходу высокочастотного вьпгрямителя с сжльтром, генератор прямоуголь 40ных импульсов, усилитель мощности,входи которого подключены к выходамэлементов И, а выходы - к управляк 1 гцимвходам двухтактного преобразователяпостоянного, напряжения, счетчик, элемент И-НЕ, выход которого...

Номер патента: 1307541

Опубликовано: 30.04.1987

Автор: Шишляков

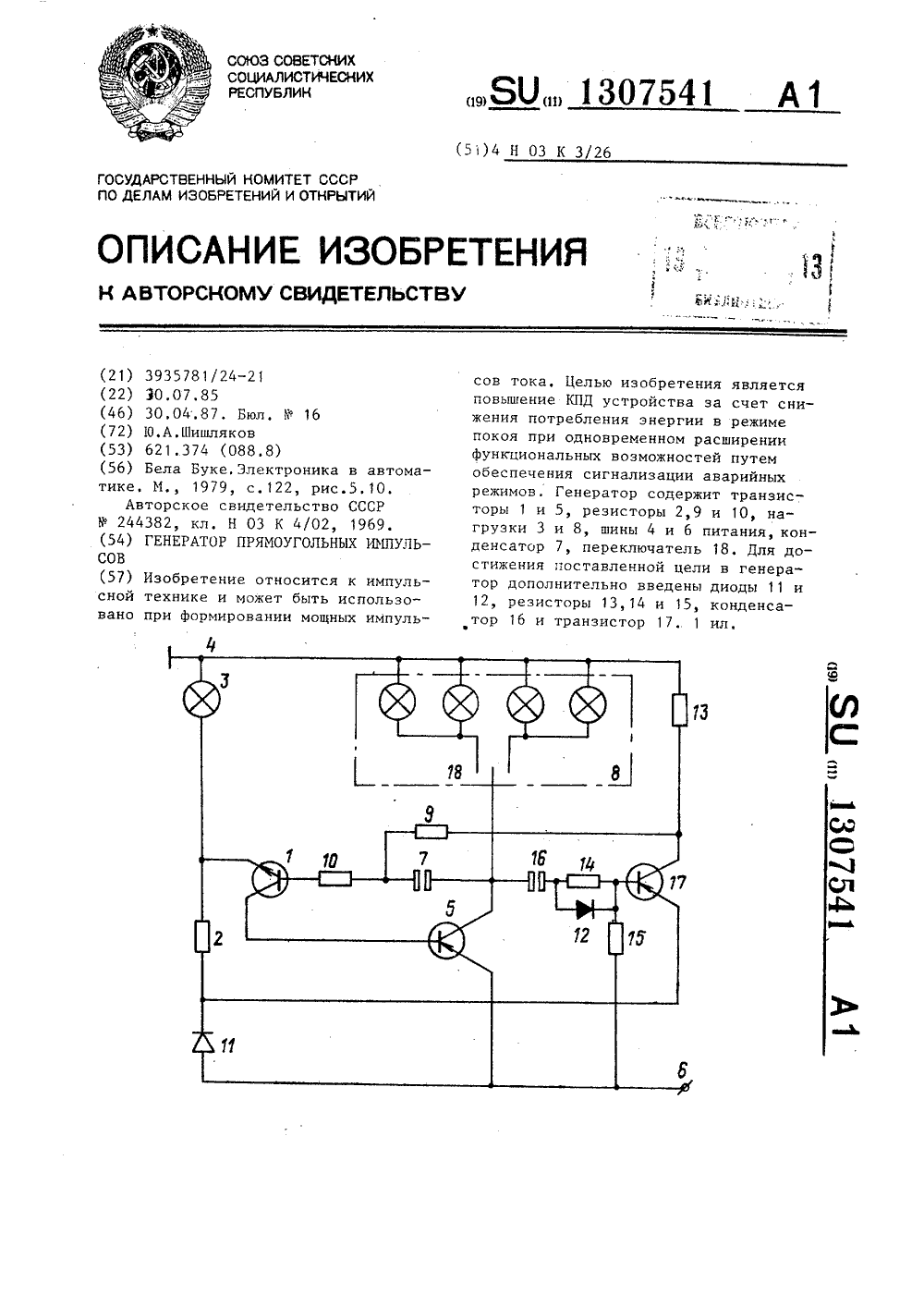

МПК: H03K 3/26

Метки: генератор, импульсов, прямоугольных

...14 - база-эмиттерный переход транзистора 17 - диод 11 - шина 6, В результате этого заряда транзистор 17 откроется и начинается разряд конденсатора 7 по цепи: резистор 10 - коллекторно-эмиттерный переход транзис 20 25 ЗО 35 40 шина 6. Как только потенциал базы транзистора 1 превысит потенциал его эмиттера,ранзистор 1 приоткрывается и весь процесс повторяется,Допустим, вышли из строя сигнальные лампы нагрузки 8. В этом случае схема сохраняет исходное состояние и сигнальная лампа нагрузки 3 (не мигает) сигнализирует о неисправности,Допустим, вышла из строя одна лампа нагрузки 8. В этом случае частота переключения сигнальной лампы уменьшится примерно вдвое, так как коллекторный ток транзистора 5 уменьшается в два раза, следовательно,...

Номер патента: 1067485

Опубликовано: 15.01.1984

Автор: Шишляков

МПК: G05F 1/56

Метки: источник, постоянного, стабилизированный

...входному выводу и через резистор 14 к другому входному выводу. Коллекторы транзисторов 8 и 9 подключены параллельно входным выводам. Первичная обмотка трансформатора 7 разделена пополам на две обмотки 15 и 16. Последовательная .цепочка из обмотки 15 и резистора 17 подключена между эмиттерами и базами переключающих транзисторов 8 и 9. Обмотка 16 одчим концом подключена к эмиттерам транзисторов 8 и 9, а другим через источник опорного напряжения к коллектору транзистора 1Узел защиты стабилизатора от перегрузок и коротких замыканий выполнен из вторичной обмотки 18 трансформатора 7, соединенной одним иэ выводов с общей шиной, а другим через диод 19 - с коллектором транзистора 1.Стабилизированный источник постоянногс напряжения работает...

Номер патента: 983302

Опубликовано: 23.12.1982

Авторы: Беловодская, Шишляков

МПК: F02P 3/04

Метки: внутреннего, двигателей, зажигания, сгорания

...от дребезга контактов прерывателя 7, При этом входной ток преобразователя, протекаячерез второй входной вывод 17, ди"од 15 и контакты прерывателя 7 обеспечивает самоочищение контактов инадежную работу блока 6 управления,Выработанное преобразователем 1 высокое напряжение выпрямляется выпрямителем 3 и накапливается на конденсаторе 2 через первичную обмоткукатушки 1 зажигания,Импульсный трансформатор 9 подключается к источнику питания через диод 16 и вход, второй вывод 18 блока 6 управления, Так как активное сопротивление первичной обмотки импульсного трансформатора 9 блока 6 управления мало, то обмотка шунтирует диод 10 и по нему ток не те983302 6ся на; обратный, тиристор 5 закроется, а конденсатор 2 начнет перезаряжаться через...

Номер патента: 937755

Опубликовано: 23.06.1982

Авторы: Беловодская, Шишляков

МПК: F02P 3/04

Метки: внутреннего, двигателей, зажигания, сгорания

...9 сигнала иэ ЗО блока 12, коммутатор 9 открывается и соединяет катушку 4 с накопителем 7. Происходит резонансный перезаряд накопителя 7 до напряжения обратного знака по цепи: накопитель 7, коммутатор 9, катушка 4, диод 13, накопитель 7, т.е. в катушку 4 попадает необходимая энергия для первой искры.При возрастании разрядного тока от нуля до максимума импульсный трансформатор 11 формирует импульс, который блокируется диодом, и коммутатор 10 находится в закрытом состоянии. Далее импульсный трансформатор 11 насьпцается и находится в насьпцен ном состоянии до тех пор, пока ток перезаряда накопителя 7 не уменьшится до тока намагничивания, Дальнейшее уменьшение тока перезаряда накопителя начинает формировать импульс, который...

Номер патента: 918154

Опубликовано: 07.04.1982

Авторы: Астрахан, Дмитриев, Комков, Куксов, Малинов, Фаминский, Шишляков

МПК: B61L 23/14

Метки: движением, метрополитена, поездов

...цепи 1 токами различных частот, кодирующих соответственно команды включения и выключения тяговых двигателей. Указанныекоманды за счет индуктивной связипоступают в приемник 7 частотных сигналов, откуда передаются в дешифратор 8.команд. Последний выдает команду на включение тяги на свой второй выход, а команду на выключение тяги - на третий выход. Обе эти команды поступают соответственно навторой и третий входы исполнительного блока 12, который их реализует через цепи управления поездом,Помимо указанных команд в каждую рельсовую цепь 1 от генератора б . постоянно передаются частоты, кодирующив информацию а допустимых скоростях движения, как это предусмотрено в системе автоматической локомотивной сигнализации (АЛС), Данная информация через...

Номер патента: 904146

Опубликовано: 07.02.1982

Авторы: Беловодская, Шишляков

МПК: H02M 3/335

Метки: конвертор, транзисторный

...па- фВраметров транзисторов 1 и 2 токиколлекторов в момент запуска преобразователя оказываются различными. Разностный ток, проникающий в цепи первичной обмотки трансформатора 3, наводит во всех его обмотках ЭДС, Напряжение положительной обратной связи в обмотках возбуждения лавинообразно открывает один иэ транзисторов,например первый, и закрывает второй, 50При изменении тока отнуля до тока.намагничивания сердечника формируется вершина импульса, который черезвыпрямитель 10 и вторичную обмоткутрансформатора 8 поступает в нагрузку. При насыщении трайсформатора 3сопротивление в коллекторной цепиранзистора 1 падает и все напряжение питания, прикладывается к первичной обмотке трансформатора 8, Так как трансформатор 8 не насыщен, то в нем...

Номер патента: 817830

Опубликовано: 30.03.1981

Авторы: Бочков, Рогов, Шишляков

МПК: H02G 1/12

Метки: кабелей, наружныхупругих, оболочек, разделки

...внутри корпуса диаметрально противоположно подпружиненной втулке и взаимодействующего сней.На фиг. 1 изображено устройство, разрез по оси симметрии; на фиг. 2 - вид Ана фиг. 1; на фиг. 3 - Т-образный разрезупругой оболочки на кабеле,Устройство содержит нож 1, выполненный в виде цилиндра с режущей кромкойна торцовой поверхности, смещенной относительно оси цилиндра, нож установлен вподшипниках 2, которые запрессованы в обойи Ю40му 3, на наружнои поверхности которои выполнена резьба 4 и шлиц 5 для точной регулировки ножа по высоте, Контргайка 6служит для стопорения ножа после окончательной установки по высоте, равной минимальной толщине разделываемой обо злочки. Обойма 3 ввернута в резьбовую подпружиненную втулку 7, которая имеет...

Номер патента: 806513

Опубликовано: 23.02.1981

Авторы: Дмитриев, Кабельский, Куксов, Минин, Осташков, Пугин, Шишляков

МПК: B61L 3/20

Метки: дешифрации, локомотивной, сигнализации, сигналовавтоматической

...сигнальных реле включена лампа красного огняна локомотивном светофоре (на черте рже цепь не показана).Устройство работает следующим обр.азом,При нормальном приеме кодовогосигнала возбуждено одно иэ приемных, реле, например реле 2. Тыловой контакт 2.3 приемного реле раэьикаетцепь питания реле 5, а Фронтовой контакт 2,1 подготавливает цепь возбуждения сигнального реле 7 После истечения выдержки времени, реле 5 40отпускает якорь и своим тепловымконтактом 5.6 замыкает цепь возбуждения сигнального реле 7. После замыкания фронтового контакта 7.2сигнального реле 7, получае питаиие реле 5. Контакт 5.2 реле 5 переключает питание сигнального реле 7на цепь блокировки, причем на времяпереключения контакта 5.2 реле 7удерживает якорь за с".ет...

Номер патента: 790351

Опубликовано: 23.12.1980

Авторы: Никитина, Шишляков

МПК: H03K 23/03

Метки: двоичный, реверсивный, релейный, счетчик

...обозначе. ны 11-1-11-4 в 25Устройство работает следующим образом.При подаче на счетчик питания все реле обесточены, конденсаторы 8-1- 8"4 заряжены до напряжения питания. ЗО При работе счетчика в прямом коде первый импульс через диод 4-1 поступает на вход первой ячейки счетчика. По резистору 10-1 и обмотке реде 5-1 протекает ток, который по величине 35 меньше тока срабатывания реле. По окончании первого импульса к динис- тору 6-1 прикладывается высокое напряжение, по величине равное сумме ЭДС самоиндукции обмотки реле и 4 О напряжения питания. Динистор 6-1 включается, срабатывает реле 5"1, замыкая свои контакты 7-1 и 3-1 (код0001 на выходе .11-1-11-4), По приходу второго импульса динистор 6-1 шунтируется и запирается. По резистору...

Номер патента: 729851

Опубликовано: 25.04.1980

Авторы: Беловодская, Заверткин, Шишляков

МПК: H03K 23/03

Метки: входом, счетным, триггер

...один из выводов конденсатора соединен с шиной источника питания, а другой цодключен к второму кон29851 Фор,нцла изобретения Составнтель И. Дубровскаява Текред К. Юуфрнч Корректотираж 995 ПодннсноИ Государственного комнтета СССРделав нзобретеннй н открытнйЧосква, Ж - 35, Раушская наб., д. 4/5Патенть, г, Ужгород, ул. Проектная Редактор Л. ГребенннкЗаказ 132855ЦИИИ Ы 3935,нлнал ПИтакту контактной группы реле и через диодк входу триггера, который соединен с обмоткой реле через резистор,На чертеже дана схема триггера со счетным входом.Предлагаемое устройство содержит однообмоточное электромагнитное реле 1, обмотка которого подключена к общей точкесоединения катода динистора 2 и одного изконтактов 3 контактной группы реле, Одиниз выводов...

Номер патента: 729562

Опубликовано: 25.04.1980

Авторы: Шиманский, Шишляков

МПК: G05D 23/19

Метки: температуры

...две входные обмотки В и 9 и выходную обмотку 10, шунтированную диодом 11, Генератор импульсов состоит иэ конденсатора 12, диода 13 и блока управления ЗО 14 коммутационным элементом 15,729562 Формула изобретения Составитель Л.Птенцовакина Техред О.Андрейко Корр ект ор М . Де мчи Редакто Заказ 1 260/41 ЦНИИП по 113035, 956венногретени5, Раущ Тираж Государ делам из осква, Ж Подписноекомитета СССРи открытийкая наб д, 4/5 Филиал ППП 1 Патент, г.ужгород, ул.Проектная,При положительной полуволне питаю.щего напряжения конденсатор 12 заряжается через диод 13 до амплитудногозначения напряжения и сохраняетэто значение до начала отрицательнойполуволны питающего напряжения. Вначале отрицательной полуволны блокуправления 14 выдает сигнал на...

Номер патента: 723517

Опубликовано: 25.03.1980

Авторы: Никитина, Шишляков

МПК: G05B 23/02

Метки: коммутатора, релейного

...работает следующим образом.В исходном состоянии схемы на входахэлемента И 10 присутствуют два сигнала, по.ступающие с порогового элемента 6 и григ.гера 7.По приходе сигнала с тактового датчикауправляющих импульсов включается одно изреле 3, заь.ыкая свои контакты. В элементе5 происходит накопление энергии, а триггер7 сигналом с выхода элемента И 10 перехо.дит во второе состояние. В момент размыкания контактов реле 3 сигналом с элемента5 триггер 7 возвращается в исходное состояние. По приходе последующего сигнала с датчика управляющих сигналов срабатывает другое реле 3, работа которого контролируетсяаналогично,При 1 гесрабатывании одного из реле отсут.,ствие сигнала с элемента 5 оставляет триггер7 в перевернутом состоянии. Горит...

Номер патента: 721863

Опубликовано: 15.03.1980

Авторы: Заверткин, Лаубер, Шишляков

МПК: H01H 69/01

Метки: проверки, релейных, стенд, устройств

...13-1 -. 13-и, и контакты 14-1-. 14-иреле 15-1 т 15-И,блокирующимися контактами 16-1- 16-й,ячеек 17-1 Ъ 17-и коммутатора 7, связаны с анодами стабилитронов 18-1 -,18-и, катоды которых соединены с катодами диодов 19-1-;19- и и лампочками 20-1".20-и соответственно блокасравнения 10, Блок измерения 9 подключен к объекту контроля 8 и к коммутатору 7 через контакты 21-1-:21-1дешифрдтора 5 и к схеме сравнения 10через контакты 22-1-. 22- и дешифратора 6, рдзмыкающие контакты 23-1-. 23-реле 12-1-.12-О и размыкающие контакты 24-1-.24-и реле 15-1-, 15-И -соответственно,Часть схемы релейных устройств(фиг. 3) состоит из реле 25-1, 25-2,Замыкающие контакты 26-1, 26-1 реле 25-1 и размыкающие контакты 27-127-2 реле 25-2 коммутпруют цепи...

Номер патента: 702531

Опубликовано: 05.12.1979

Авторы: Заверткин, Тушев, Шиманский, Шишляков

МПК: H03K 23/16

Метки: импульсов, кольцевой, счетчик

...исходном состоянии все динисторы 1 выключены, Для приведения схемыв рабочее состояние к катушке индуктивности 7 первой ячейки кратковременно подключают источник тока, После отключения источника тока на,катушке 1 Оиндуктивности 7 первой ячейки образуется импульс напряжения, прикладываемый плюсом через разделительныйдиод 2 к аноду динистора 1 первойячейки и через диод 3 и стабилитрон4 к аноду динистора 1 второй .ячейки,что приводит к включению дииистора 1первой ячейки, Динистор второй ячейки не Включается иэ-за отсутствияпитания на его катоде. С целью устранения тока в катушке индуктивности7 предыдущей ячейки через динистор1 включенной ячейки напряжение стабилизации стабилитрона 4 выбираетсябольшим напряжения питания кольцевого...

Номер патента: 686926

Опубликовано: 25.09.1979

Авторы: Кабельский, Мельцер, Пугин, Скороходов, Шишляков

МПК: B61L 23/18

Метки: прохода, пути, средством, транспортным, участка

...участок пути от датчика 16 на транспортное средство передается сигнал, воспринимаемый приемником 1. Реле 2 кратковременно срабатывает и контактом 21 замыкает цепь заряда конденсатора 3. После отпускания якоря, реле 2 своим контактом 21 подключает ьо конденсатор 3 через транзистор 6 и конденсатор 8 на вход триггера 9. Такое подключение контакта 2 реле 2 к конденсатору 3 обеспечивает контроль исправности реле 2.Электрическая энергия заряда конден- и сатора 3 имитирует установленный участок пути, Емкость конденсатора 3 устанавливают в зависимости от длины контролируемого участка (примерно пропорционально его длине).Заряженный конденсатор 3 частично разряжается на конденсатор 8 через вход триггера 9 при поступлении от датчика 15...

Номер патента: 673508

Опубликовано: 15.07.1979

Авторы: Выходцев, Дмитриев, Евпятьев, Жейц, Захаров, Макагон, Малявко, Минин, Новиков, Осташков, Петров, Шишляков

МПК: B61L 23/16

Метки: автоблокировки

...промежуточная частота, Это янляется достаточным условием для возбуждения путевого реле 10,ходе путевого приемника 7.Через фронтовые контакты 10.1;10.2 путевого реле 10 возбуждается известительное реле 17, расположенное у сигнальной точки 5 снетофора и используемое для передачи извещений о приближении поезда к станцииили переезду.В результате через фронтовые контакты 17,1;17.2 известительного реле 17 фронтовые контакты11,11 11,2 йутеного реле 11 ифронтовые контакты 10,1, 10.2 реле10 возбуждается линейное реле 18, Кроме того, у каждой сигнальной точки 5 установлено известительное реле 17, подключенное к источнику питания через фронтовые контакты 10,1;10.2 путевого реле 10 предыдущей рельсовой цепи.ф Линейное реле 18 управления огнями...

Номер патента: 652737

Опубликовано: 15.03.1979

Авторы: Амосов, Никифоров, Пыров, Скабалланович, Шишляков

МПК: H04Q 1/46

Метки: локомотивной, приемник, сигнализации, сигналов

...Зб.6, Посколькуна диод 7 с выхода режекторного фильтра поступает напряжение только положительной полярности, то диод 7 закрыт,й исполнительный орган 5 не срабатывает,Таким образом, приемник сигналовлокомотивной сигнализации имеет болеевысокую помехоэащищенность йо сравнениюслрототипоМ, что повьпаает помехоэащищенностьвсей системы автоматической локомотивной сйгнализации (АЛСН)и следовательно, повышает безопасностьдвиженйя поездов,Приемник сйгналов локомотивной сиг-иализацйй, содержащий источник сигналов, объединенные по входу фильтрыполосовой, настроенный на частоту полезного сигнала, и режекторный, настроенныйна частоту помехи, а также усилительс исполнительным элементом на выходе,о т л и ч а ю щ и й с я тем, что, снелью повышения...

Номер патента: 652521

Опубликовано: 15.03.1979

Авторы: Лобанов, Пашенков, Петров, Швехгеймер, Шишляков

МПК: G03B 31/00

Метки: демонстрации, озвученного, слайд-фильма

...к входам элементов питания; выполненных в ви- де управляемых"усилитэлей тока. На чертеже показан один из возможных вариантов предлагаемого устройства для демонстрации озвученного слайд-фильма.652521 Предлагаемое устройство содержитмагнитсфой 1, выполненный с выходомконтрольного сигнала 2 и с выходом звукового сопровождения 3, соединенного через усилитель мощности 4 со звуковыми 5колонками 5.Предлагаемое устройство содержит также датчик 6 программы работы диапроекторов 7, выполненный в виде .узла воспроизведения с перфоленты и включенный между выходом контрольного сигнала 2 магнитофона 1 и входом формирователя 8 команд на воспроизведение очередного кадроплана, выходы которого подключены к входам элементов питания 9,выполненных в...

Номер патента: 644961

Опубликовано: 30.01.1979

Авторы: Лаубер, Шишляков

МПК: F02P 3/06

Метки: зажигания, тиристорная

...4 с накопительным конденсатором 5, параллельно которому подсоединены последовательно включенные тиристор 6, первичная обмотка 7 катушки 8 зажигания и дополнительная обмотка 9 25 трансформатора 2, а также цепь 10 управления тиристором 6.Работает тиристорная система зажигания следующим образом.При включении питания преобразователь 30 1 начинает работать в автоколебательномЪ "3режиме. С вторичной (выходной) обмотки 3 трансформатора 2 переменное напряжение поступает на выпрямитель 4. Выпрямленное напряжение заряжает накопительный конденсатор 5, При поступлении на управляющий электрод тиристора 6 управляющего сигнала от цепи 10 тиристор 6 открывается и подключает накопительный конденсатор 5 к первичной обмотке 7 катушки 8 зажигания....

Номер патента: 632099

Опубликовано: 05.11.1978

Авторы: Гушев, Заверткин, Лаубер, Шишляков

МПК: H04L 13/12

Метки: коммутатор, релейный

...соединена с шиной питания 10 черезконтакт 11 реле 3 и резистор 12. Управлениейками коммутатора 1, - 1 и, имеющими вхо.13, - 13 п осуществляется контактами 14,15 через дешифратор 16, Каждая ячейка имеетвыходные контакты 17, 18.Релейный коммутатор работает следующимобразом. В исходном состоянии все реле каждойячейки 1, - 1 обесточены, на входах 13, - 13 пвсех ячеек 1, - ,1 п отсутствует управляющийсигнал с дешифратора 16.1По определенной команде с выхода дешифраера 16 на вход 13, ячейки 1, поступаетсигнал, При этом реле 2 включается по цего:+Ет, замыкающие контакты 14 и 15, дещифратора 16, вход 13 диод 4, обмотка реле 2, иблокируется через свои контакты 9 и резистор8 на шину питаши 7. Для включения реле 3необходимо переключить контакт 14...

Номер патента: 603923

Опубликовано: 25.04.1978

Авторы: Шиманский, Шишляков

МПК: G01R 31/02

Метки: правильности, электромонтажа

...закладываются перемычки 19,20 и реэисториая цепочка 21, а в бло- З 0 ке 12 - реэисторно-диодная цепочка 22.При проверке разветвленной цепи 23 (фиг.2) с четырьмя клеммами 24-27 в блоке 4 программных цепочек закладываются перемычки 28,29 и реэисторные цепочз 5 ки 30,31,32.При проверке цепей 33,34 (фиг.3) связанных с шинами 8 и 16 источника питания в блоке 4 закладываются резисторные цепочки 35-37, 40Устройство работает следующим образом,В исходном состоянии при подключении питания (Ьпос источника питания подклкъ. чается, например, к щнне 8, "минус" к шине 16) на выходе 10 и 15 эталонного делителя напряжения образуются эталонные потенциалы, причем потенциал выхода 10 выше потенциала выхода 15. На первом такте коммутатора 1 к его...

Номер патента: 588652

Опубликовано: 15.01.1978

Авторы: Заверткин, Шиманский, Шишляков

МПК: H04L 13/12

Метки: распределитель, релейный

...следующим образом.В исходном состоянии ле 4 ячеек31 - 3-и отпущены, а див 5 отклю чены.Для нормальной работы распределителянапряжение включения динистора 5 должно быть выше напряжения источника питания, а резистор 2 выбирается таким, чтобы ток, про текаемый по нему, был больше тока отключения динистора 5 и меньше тока включения реле 4. Запуск распределителя осуществляется включением динистора 5.В этом случае срабатывает, реле 4, напри мер ячейки 3-2, по цели: шина источника пи3тания, управляющий ключ 1, диод 6, дини- стор 5, диод 7, обмотка реле 4, шина источника питания, и размыкает свой контакт 9, отключая анод диинистора 5 от резистора 2. По приходу управляющего сигнала реле 4 ячейки 3-2 обесточивается и динистор 5 выключается....

Номер патента: 569473

Опубликовано: 25.08.1977

Авторы: Дмитриев, Минин, Шишляков

МПК: B61L 23/16

Метки: автоматической, локомотивной, передачи, сигнализации, сигналов

...реле 8 и 9 находятся под током и тельной и в дих фронтовые.контакты замкнуты, АналогЙч- дача его и Рельсовую цепь 3 и другие Рельествляютс я так ие как и4 ходится ток м путевое аале 1 О иа Я для рельсовой цепи 2, с помощью контактоввыходе, путевого. Приемника 7 (чсточник пи соотввтствукицих путввьгк, грансмиттврныхтанияРельсовой цепи 4 ИВ чертеже не Ролв и блок-реле) Этот код воспринимаетсяИОКВЗВН), При этом в цепь тра,смиттврного лоиомотивными устройсвами поезда, находяреле 18, предназначенного для передачи ко- аегося на рельсовой цепи 2 у начала рельдов в рельсовую ивпь 2, фронтовыми контак- ф совой цепи 3, и сбоя в работе этих устройствтами 9 И 10подключается шайба зеле- ие происходит,ной рельсовой цепи 2 цепь рвлв 18 остаетсявую...

Номер патента: 566383

Опубликовано: 25.07.1977

Авторы: Тушев, Шишляков

МПК: H04L 13/12

Метки: коммутатор

...разряд 5-1, сигнал с выхода которого вызывает пропадание сигнала на выходе элемента ИЛИ-НЕ 11. При этом формирователь 29 вырабатывает импульс, переключающий ячейку Память" 22 в исходное положение, и снимается запирающий сигнал с генератора 7, который вырабатывает импульсы, поступающие на счетный вход 6 счетчика 5,разряды которого поочередно переключаются от 5-1 до 5-5 включительно, коммутируя контактные шины МКС, относящиеся к разрядам счетчика 4. Гри включении разряда 5-5 сигнал с его выхода поступает на прямой вход ячейки "Запрет 30 и на счетный вход 17 счетчика 4. При этом, если к это- му времени разряд 15-1 счетчика 15 не успеет сработать, то "Запрет" 30 будет открыт, а генератор 7 заперт через элемент ИЛИ 21 и ячейку Запрет" 30...

Номер патента: 552226

Опубликовано: 30.03.1977

Авторы: Аршавский, Кабельский, Мельцер, Пугин, Шишляков

МПК: B60T 7/12

Метки: движения, скоростью, средства, транспортного

...давления в тормозной магистрали поезда и связь ввода информации от машиниста 31 в датчик 29 эффективности тормозов поезда (в варианте установки устройства ручного ввода этого параметра).Работа устройства осуществляется следующим образом.При движении поезда 12 путевые датчики 1, 2, 6 - 10 сигналов в зависимости от занятости впереди лежащего пути поездом 11 и особенностей участка передают на локомотив информацию об ограничении скорости, которую принимает и дешифрирует поездной приемник 13 сигналов. Из приемника 13 информация поступает в блок 14 задания контролируемых скоростей, который производит логические операции по выбору ступени контролируемой скорости, т. е. формирует программу 32 движения. При получении сигнала от датчика...

Номер патента: 546913

Опубликовано: 15.02.1977

Автор: Шишляков

МПК: G06K 15/18

Метки: индикации

...дополнительного тиристора 37 подключены ко второй группе резисторов 30 - 33, а дополнительные диод 38, резистор 39 и индикаторный элемент 40 - к общей шине источника питания. Входы ключа управления соединены с шиной питания 41 и входной шиной 42. Катод дополнительного тиристора 37 подключен к дополнительному индикаторному элементу, а его управляющий электрод связан с дополнительным резистором 39 и катодом дополнительного диода 38, анод которого соединен через вторичную обмотку 43 трансформатора с общей шиной питания,Для нормальной работы устройства должны выполняться следующие условия;а1 ) 1 макС амик где: У, и Уг - напряжения отсечки диодов 22 - 25 и 14 - 17 соответственно;)мдс)МИН - максимальное и минимальное падение напряжения на...

Номер патента: 534705

Опубликовано: 05.11.1976

Авторы: Тушев, Шишляков

МПК: G01R 31/02

Метки: контрольно-програмное, правильности, проверки, электромонтажа

...возможно ложных сигналов дефектов, невыявление) дефектов в пр онтаже, что снижает достов од я Вель изобретения - повышение достоверности контроля - достигается тем, ч контрольно-программное устройство для , верки правильности электромонтажа, сод жашее блок сравнения, соединенный с коммутатором, самовозбуждаюшийся мультивьбратор в качестве источника контрольного напряжения, выходы которого через развязываюшие диоды соединены со входами уселителей, введены два ключа, два формирователя импульсов и элемент И; при этом один из входов каждого усилителя соединен со входом коммутатора через ключ, управляюший вход которого через формирователь1 импульсов соединен со входом соответству. юшего усилителя и со вторым выходомвибратора, а оба...

Номер патента: 530280

Опубликовано: 30.09.1976

Авторы: Беловодская, Пальшин, Тушев, Шишляков

МПК: G01R 31/02, G06F 11/277

Метки: контрольно-программное, правильности, проверки, электромонтажа

...проверяемым изделием.На чертеже изображена схема описываемого контрольно-программного устройства.В качестве контрольного устройства использована система диодных ключей 1, каждый из которых состоит из одного резистора 2- 5 и двух стабилитронов 6-9 и 10-13. Напряжение стабилизации стабилитронов должно ЗО соответствовать следуюшему равенству;0,8 О ст 16-9) = 1.1,т (10-13). Каждый из стабилитронов 6-9 соединен с контактами 14-17 коммутатора и клеммами проверяемого изделия 18. Каждый из стабилитро нов 10-13 соединен с контактами 19 - 22 и клеммами программного плато 23, на котором перемычками набирается програм 1 а, имитирующая проверяемое изделие, Контакты ко .мутатора пе рек 1 ючаются попарно-пооче О рьяно 114 и 19 2 5 и 20 и тд). Все...
