Шипулин
Шихта для изготовления огнеупоров
Номер патента: 952823
Опубликовано: 23.08.1982
Авторы: Гарбуз, Ефимов, Марфунин, Митина, Хан, Шевченко, Шипулин, Шишов
МПК: C04B 35/101, C04B 35/18
Метки: огнеупоров, шихта
...2 - 3 мм 15-20Электрокорунд ОстальноеИсследование свойств образцов из предлага емой щихты показало, что оптимальным количеством вводимых гранул дегидратированной глины следует считать 15 - 20%, При введении гранул меньше 15% значительно снижается термостойкость образцов, а при введении грагранул более 20% значительно увеличивается усадка образцов, что приводит к возникновению трещин, которые способствуют активному взаимодействию огнеупорного материала с рас. плавами металла и шлака,Введение технического глинозема обеспечивает образование прочной керамической связки и лучшее спекание шихты. Введение более 20 20% технического глинозема увеличивает усад. ку матрицы, что нецелесообразно для получения закрытой пористости. Введение...
Способ прокаливания форм, получаемых по выплавляемым моделям
Номер патента: 948531
Опубликовано: 07.08.1982
Авторы: Ботте, Казачков, Кириевский, Марфунин, Чихачев, Шипулин
МПК: B22C 9/12
Метки: выплавляемым, моделям, получаемых, прокаливания, форм
...Формы при достижении ими в процессе прокаливания температуры 500 С подвергают гамма-облучению.Выбор температуры, при которой производят облучение, обусловлено тем, что повышение температуры при радиолитичеоких процессах,разложения углеводородов благоприятствует реакциям отрыва водорода, диссоциации углерод-углеродной связи. Повышение температуры благоприятствует также реакциям разложения углеводородных радикалов. Чтобы термодеструкция шла наиболее эффективно, радиоактивное облучение должно производиться при температуре порядка 5000 С. При Этом гамма-излучение, воздействуя на неразложившиеся углеводородные соединения, вызывает более энергичный распад их, тем самым интенсифицируя процесс выделения газообразных продуктов из...
Способ остановки желудочно-кишечных кровотечений
Номер патента: 942720
Опубликовано: 15.07.1982
Авторы: Айсханов, Борисов, Вартанов, Гранов, Шипулин
МПК: A61B 17/12
Метки: желудочно-кишечных, кровотечений, остановки
...в месте введенного масляного препарата образуется стойкий соединительно-тканный рубец, что доказано гистологическими исследованияФормула .изобретения Составитель Ю, АлмазовРедактор Е. Лазуренко ТехредЖ. Кастелевич Корректор А "Риценко Тираж 714 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 4934/6 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 9427 ми в эксперименте на животных в сро- ки от 1 месяца до 1 года.П р и м е р, Под общим обезболиванием в асептических условиях производят верхне-срединную лапаротомию у больной с кровоточащей опухолью желудка. При ревизии выявлена невозможность выполнения радикальной операции ( большая опухоль в...
Устройство для контроля изделий и материалов
Номер патента: 934326
Опубликовано: 07.06.1982
Авторы: Веселовский, Закупин, Шипулин
МПК: G01N 21/89
...сигнал в электрический. Сигнал с Фотоприемника 3 усиливается усилите лем 4 и поступает на вход выпряМителя 5, где из него выделяется та составляющая (положительная или отрицательная), которая содержит сигнал о дефекте. С выхода выпрямителя 45 5 сигнал поступает на входы пикового детектора б и интегратора 7. Пиковый детектор 7 преобразует ,максимальную величину сигнала Юра за вРемя контРоля Т (для изделий в форме тел врацения это - время одного оборота изделия) в постоянное напряжЕние, а интегратор 7 за то же врегля измеряет среднее значе е сигнала по формуле (О 7= 1/Т 1(1) Ж, где П(1) - функция сигнала на выходе выпрямителя 5. На выходе пикового детектора б образуется постоянное напряжение, соответствуюцее максимальному зна 60 чению...
Емкостный манометр
Номер патента: 934259
Опубликовано: 07.06.1982
Авторы: Евдокимов, Моисейченко, Шипулин
МПК: G01L 9/12
...схема предлагаемого устройства.Устройство содержит корпус 1 с упруго подвешенным в нем подвижным электродом 2, который эаземлен. По обе стороны электрода 2 на изоляционных прокладках 3 и 11 установлены электроды 5 и 6, включенные в мостовую измерительную схему. Элек934259 30 где Н, Х , Х Заказ 3913/34 Тираж 887 Подписн Патент", г.Ужгород, ул.Проектна ал 3трод 5 выполнен в виде защемленной по контуру мембраны и сообщается своей внешней поверхностью с измеряемым давлением РХ .Устройство работает следующим образом.Измеряемое давление Рх воздействует на электрод 5 (мембрану), который прогибается на величину Х, Емкостный мост, в который включены электроды 5 и 6, выходит из равновесия, Его выходное напряжение Оо прикладывается к...
Шихта для получения синтетического муллита
Номер патента: 927784
Опубликовано: 15.05.1982
Авторы: Емельянов, Шипулин
МПК: C04B 35/18
Метки: муллита, синтетического, шихта
...с каолином с образованием твердых растворов муллита и корунда которые улучшают физико-технические свойства (увеличивают плотность и прочность при сжатии)получаемых изделий.Содержание в составе шихты минерализатора ванадат алюминия ускоряет синтез муллита за счет подготовки в жидкой фазе групп 5104,1 , А 03А 10 в соотношениях, приближающйх их содержание в муллите. Они также изменяют размеры и удельную поверхность кристаллов иуллита,Количество обработанного хлоридом металла отработанного катализатора нефтехимического производства менее 7 Ц недостаточно для синтеза, так как снижается содержание А 10и создается избыток кремнезема, что ухудшает физико-т .хнические показатели конечного продукта. Содержание обработанного хлоридом...

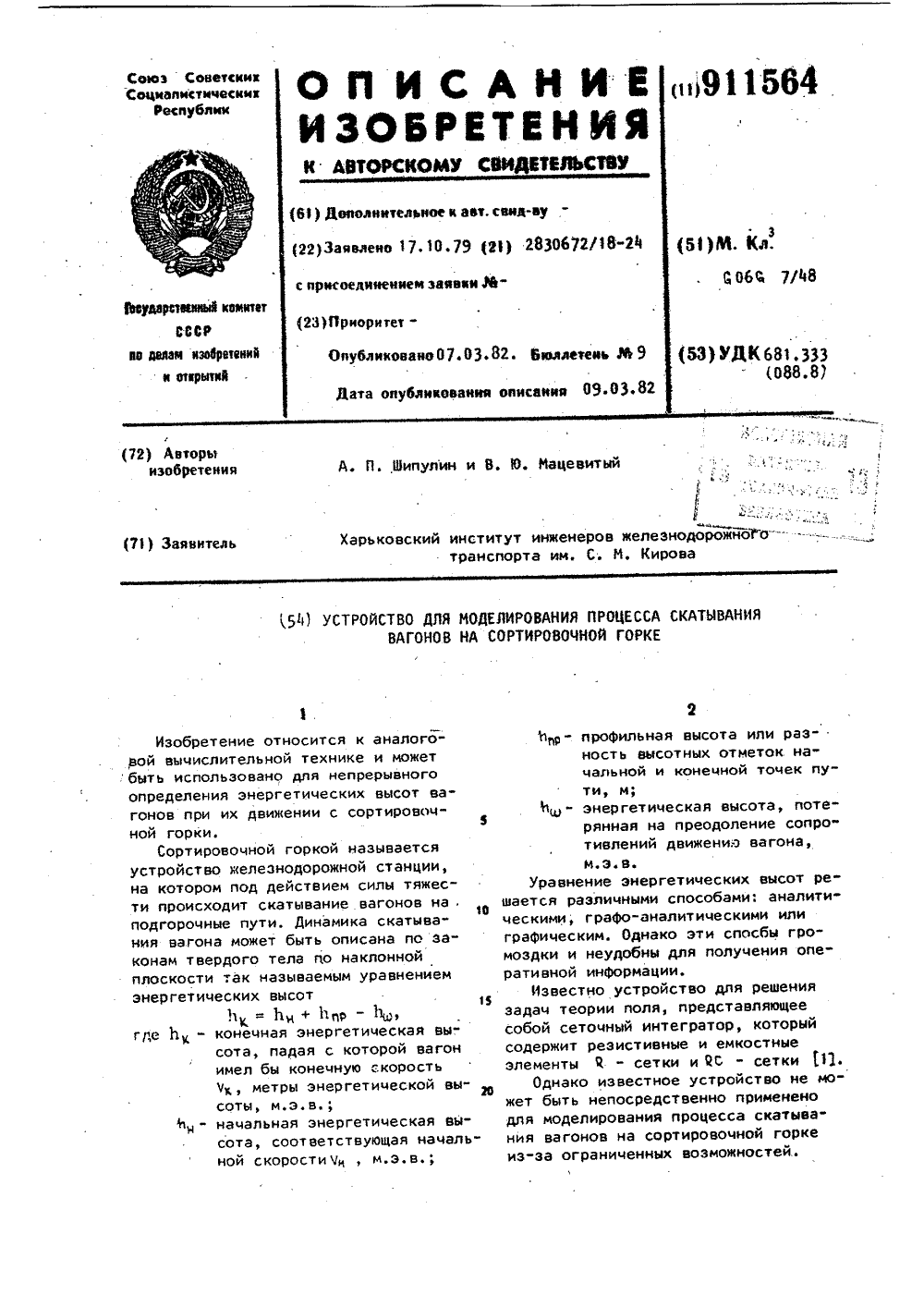

Устройство для моделирования процесса скатывания вагонов на сортировочной горке
Номер патента: 911564
Опубликовано: 07.03.1982
Авторы: Мацевитый, Шипулин
МПК: G06G 7/48
Метки: вагонов, горке, моделирования, процесса, скатывания, сортировочной
...входу сумматора, выход которого является выходом устройства.На чертеже представлено предлагаемое устройство.Устройство содержит блок 1 питания, потенциометрический делитель 2напряжения, дополнительный потенцио"метр 3, координатный блок 4, потен 4 4циометр 5, М -сетку 6, сумматор 7, переключающий контакт 8. Координатный блок 4 состоит из направляющих.9, первой каретки 10, второй каретки 11 и корпуса 12.Устройство для моделирования работает следующим образом.После того, как на-сетку 6 потейциометрического делителя 2 напряжения подана разность потенциалов, соответствующая разности энергетических высот начала,и конца спуска, а на выводы потенциометра 3 разность потенциалов, соответствующая высоте горки, первая каретка координатного блока 4...
Сырьевая смесь для изготовления пористого заполнителя
Номер патента: 908773
Опубликовано: 28.02.1982
Авторы: Авакова, Бардин, Кабанова, Лотоцкая, Шипулин
МПК: C04B 31/20
Метки: заполнителя, пористого, смесь, сырьевая
...что обуславливает его высокую огнеупорность,Кроме того, в процесс обжига при1400-1450 С происходит насыщениестеклофазы ионами А с образовани+3ем тетраэдров АО, которые пронизывают общий каркас стекла с образованием связи 5 О-О-АР, которые обладают высокой прочностью и устойчивостью к воздействию температур,Отвальный продукт, входящий в состав сырьевой смеси, при температуре вспучивания создает оптимальную вязкость для равномерной поризации материала, что обеспечивает получение заполнителя с минимальной объемной массой, Процесс обжига заполнителя сопровождается являениями спекания материала, начиная с 13000 С,при повышении температуры до 1450 С образуется реакционно-способный расплав, насыщенный ионами АЕ+Ъ и ь 1 4, вязо кость...
Устройство для сигнализации разряда источников питания постоянного тока
Номер патента: 907451
Опубликовано: 23.02.1982
Авторы: Бровкин, Шипулин
МПК: G01R 19/165
Метки: источников, питания, постоянного, разряда, сигнализации
...10,атвор которого соединен через второйостоянный резистор 14 со средним выодом переменного резистора 8,4Устройство работает следующим образом.При полностью заряженном источнике 1 питания импульсный генератор 2 генерирует импульсы, амплитуда кото- рых близка к напряжению источника питания. Эти импульсы через конденсатор 3 и диод 5 выпрямителя 4 заряжают конденсатор 7 до амплитудного зна-, чения и отрицательной полярности. Диод б выпрямителя 4 служит для разряда конденсатора 3 после воздействия каждого импульса генератора 2, Напряжение с конденсатора 7 подается на резистор 8, через который протекает ток Е + О В 1 ф где Е - напряжение на источнике питания; О - напряжение на конденсаторе 7 ю В 1 - сопротивление резистора...
Станок для бандажирования обмоток
Номер патента: 902942
Опубликовано: 07.02.1982
Авторы: Мусорин, Шипулин
МПК: B21F 3/00
Метки: бандажирования, обмоток, станок
...по шлицам ролика 14 и втулкам 16; фрикционные диски 20, свободно смонтированные на шлицевых втулках 16, гайку 21, навинченную на резьбу оси 13 и тяги 22; направляющую 23, закрепленную на оси 13 и взаимодействующую с гайкой 2 (детали 13 и 21 фрикционных многоручьевых роликов позиций 11 и 12 имеют конструктивные отличия), устройство 24, контролирующее натяжение, направляющие ролики 25.Настройку станка осуществляют следующим образом;,бандажируемое изделие 3 устанавливают в центре и закрепляют. При бандажировании изделий большой длины применяют люнет (на чертеже не показан), который устанавливают на направляющие станины 1 вместо задней бабки 6.В специальную катушку 9 закладывают бухту бандажной проволоки требуемого сечения, один конец...
Автоматическая револьверная головка
Номер патента: 874266
Опубликовано: 23.10.1981
Авторы: Гришин, Кулешов, Шипулин, Шкинев
МПК: B23B 29/32
Метки: автоматическая, головка, револьверная
...плунжер гидравлического эамедлителя 26, стакан, 27 с крышками, дроссель 28 с перепускным каналом. Между плунжером 26 и верхней крышкой стакана 29 расположена пружина 30. В плунжере находится обратный клапан 31, Полости стакана 3 и И за О полнены маслом и соединены между собой через обратный клапан 31 и канал . дросселя 28. Дроссель 28 с перепускным каналом закреплен в крышке 29, имеет воэможность осевого смещени 45 для регулировки, а также переменное сечение по Длине. хода плунжера 26. В теле стакана 27 имеются каналы С, соединенные с полостью И, которые заполнены воздухом. 5 ОСмена позиций револьверной головки происходит следующим образом.При включении электродвигателя 4, по команде программного устройства вращение через промежуточную...
Центробежный насос
Номер патента: 870766
Опубликовано: 07.10.1981
Авторы: Козлов, Мелащенко, Руднев, Саркисьянц, Шипулин
МПК: F04D 29/44
Метки: насос, центробежный
...колесо 3 имеет основной диск 9.Насос работает следующим образом.При работе центробежного насоса на номинальном режиме направляющий аппарат 5 не вносит возмещений в поток жидкости, протекающий по всасывающему патрубку 2, что позволяет сохранять высокие значения КПД и создаваемого напора. При уменьшении подачи ниже номинальной на периферийной части рабочего колеса 3 возникают об 870766ратные токи, которые, сходя с лопаток 4 рабочего колеса 3, закручивают поток в сторону вращения рабочего колеса 3. В этом случае поток значительно отличается от расчетного, что вызывает большие потери энергии на входеи пападение левой ветви характеристики Я - Н. Лопатки 6 направляющего аппарата 5 в этом случае препятствуют вращению обратными токами...
Устройство для измерения длительности кодовых импульсов
Номер патента: 868693
Опубликовано: 30.09.1981
Автор: Шипулин
МПК: G04F 10/04
Метки: длительности, импульсов, кодовых
...памяти, регистров 14 и 15, а такжеФблока 1 6 находятся в состоянии О , При поступлении кодового импульса триггер приемного блока 1 из со с топ и яния "О" переходит в состояние 1 которое фиксируется в триггере блока 2 фиксации начала импульса, который дает разрешение на работу счетчика 7. Под действием тактового импульса с формирователя 3 счетчик 7 отсчитыФ вает длительность кодового импульса. По прохождении кодового импульса триггер приемного блока 1 из состояния "1" возвращается в состояцуБлЬк 2 фиксации начала импульса запрещает прохождение тактового им-,щ пульса с Формирователя 3 к счетчику 7 и разрешает - к счетчику 8. Поддействием тактового импульса сче.чик 8 отсчитывает длительность паузы (интервала между импульсами, при этом по...
Устройство для промывки емкостей
Номер патента: 860905
Опубликовано: 07.09.1981
Авторы: Павлов, Терентьев, Шипулин
МПК: B08B 9/08
...подъема винтовой направляющей 5, и глубиной, возрастающей от половины диаметра до диаметра шарика в направлении подъема винтовой линии направляющей. Корпус 1 имеет также разбрызгиватель 10. Корпус 1 имеет фланец 11 для его крепления и патрубок 12 для подвода моющей жидкости.Устройство работает следующим образом.Корпус 1 с распылителем 6 вводят во внутреннюю полость промываемой емкости 13 и закрепляют на ней с помощью фланца 11. Через патрубок 12 в корпус 1 подают моющую жидкость, которая частично выбрасывается из отверстий разбрызгивателя 10 на нижнюю часть промываемой поверхности емкости 13 и частично через сопловые отверстия 2 поступает во внутреннюю полость распылителя 6 и через его реактивные сопла 7 выбрасывается на промываемую...
Устройство для промывки емкостей
Номер патента: 860904
Опубликовано: 07.09.1981
Авторы: Павлов, Терентьев, Шипулин
МПК: B08B 9/08
...пальцем 11, а боковой поверхностью контактирующего с наклонным основанием14 штыря 9, Фиксатор 10 имеет пружину поджатую гайкой 15. На конце корпуса 1 размещен разбрызгиватель 16.Устройство работает следующим образом.Корпус 1 с распылителем 6 вводят во внутреннюю полость промываемой емкости 17, имеющей патрубок 18 для слива, и закрепляют на ней. Через штуцер 8 в корпус 1 подают моющую жидкость, которая частично выбрасывается из отверстий разбрызгивателя 16 на нижнюю часть очищаемой поверхности емкости 17 и частично поступает через отверстия 2 во внутреннюю полость распылителя б и через реактивные сопла 7 выбрасывается на очищаемую поверхность емкости 17. По истечении жидкости из сопл 7 возникают реактивные силы, которые вращают...
Способ контроля качества изделийи материалов
Номер патента: 853515
Опубликовано: 07.08.1981
Авторы: Веселовский, Закупин, Шипулин
МПК: G01N 27/82
...бездефектной. поверхности 1.ЖНедостатком известного способа является низкая точность контроля,Наиболее близким по технической сущности к изобретению является способ контроля качества изделий и материалов, заключающийся в том, что поверхность изделия или материала сканируют преобразователем и анализируют полученный сигнал 2.Недостатком данного способа является низкая точность контроля,хо торая объясняется неполньм исполь 2зованием инФормации, поступающей с первичных преобразователей.Целью изобретения является повышение качества контроля.Укаэанная цель достигается тем, что измеряют пиковое значение амплитуды сигнала и средний уровень шума, вычисляют величину безразмерного параметра по формуле853515 Составитепь В. Глазковзова Техред М....
Способ получения нефтяного пека
Номер патента: 846548
Опубликовано: 15.07.1981
Авторы: Бам, Сюняев, Хайбуллин, Шипков, Шипулин
МПК: C10C 1/16
...0,8; 54,0 ф 24,5, 19,9 и 0,6 мас,) подают в неизотермическую зону 4 реактора 2 в количестве 10 мл/мин. Толщину слоя сырья на первом контактирующем устройстве (на входе) поддерживают равной 0,1 м в расчете на плотность фо1,1478, а на последующих контактирующих устройствах - 0,05 м. В .зоне 2 сырье нагревают со скоростью 40 250 аС/ч в противотоке инертного газа, под остаточным давлением 5- 10 мм рт,ст. до ЗОООС и выводят балансовые количества пропиточного пека с температурой размягчения 45 60 ОС (выход 21,2 на сырье) и электродного пека с температурой размягчения 120 ОС (выход 17,1 на сырье), Тяжелый продукт зоны 4 вводят в изотермическую зону 5, где его подвергают термообработке при ЗЗООС в токе инертного газа под.остаточным...
Токоподвод к графитовому нагревателюдля высокотемпературных электропечей
Номер патента: 843313
Опубликовано: 30.06.1981
Авторы: Бибаев, Шипулин
МПК: H05B 3/06
Метки: высокотемпературных, графитовому, нагревателюдля, токоподвод, электропечей
...исключающими возможность разрыва (из-за термического расширения контактируемых деталей токо- подвода) гнезда токоподвода.В результате улучшения контакта в сопрягаемых частях токоподвода и нагревателя экономится электроэнергия за счет уменьшения потерь, Значительно увеличивается межремонтный срок эксплуатации печи. Формула изобретения 38433На контактирующих поверхностях како- нечника и башмака могут быть выполнены продольные разрезыНа фиг. 1 изображены токоподводы и нагреватель, расположенные в рабочем объеме печи, вид сверху; на фиг. 2 - разрез соединений токоподвода с нагревателем; на фиг. 3 - вид на стакан с конусным гнездом; на фиг. 4 - вид на конус башмака.Токоподвод к графитовому нагревателю содержит токоподводящую...
Поворотный токарный патрон
Номер патента: 841793
Опубликовано: 30.06.1981
Авторы: Бельский, Кулешов, Маляров, Шипулин
МПК: B23B 31/34
Метки: патрон, поворотный, токарный
...зажима25для обработки деталей типа муфт с концентричными поверхностями по наружному ивнутреннему диаметрам; в плавающем режиме зажима - для обработки деталей сэксцентричными поверхностями (разностенных) или деталей с необработанными наружными поверхностями.В первом случае центрирование деталив поворотном корпусе патрона осуществляют по ее наружной поверхности, во второмслучае - по отверстию.35В первом режиме зажима предлагаемыйпатрон работает следующим образом.С помощью схвата загрузочного устройства (центратора) вводят заготовку в поворотный внутренний корпус 3 и дают команду на перемещение кулачков 9, т. е, назажим заготовки. По этой команде рабочаяжидкость поступает в полости Г гидроцилинд.ров 13 и перемещает их...
Токарно-винторезный станок
Номер патента: 841780
Опубликовано: 30.06.1981
Авторы: Бельский, Мусорин, Шипулин
МПК: B23B 3/00
Метки: станок, токарно-винторезный
...посредством двух независимых одна от другой групп формообразования (фиг. 4) и механизма переключения ходовых винтов.Указанный механизм размещен в кожухе 9 с левого торца коробки скоростей 10 и выполнен в виде приклона 11, установленного на оси 12 с возможностью углового смещения относительно этой оси, и расположенных на приклоне сменных зубчатых колес 13, вводимых в зацепление при смещении приклона с зубчатыми колесами 14 и 15, первое из которых кинематически связано с ходовым винтом 6, а второе - с винтом 5. Для углового смещения приклона 11 на нем предусмотрены сухари (на чертеже не показаны), скользящие по пазам 16, а для закрепления приклона 11 в нужном положении - гайки 17.Ходовой винт 6 постоянно связан с маточной гайкой 18,...
Преобразователь действующего значениянапряжения
Номер патента: 836793
Опубликовано: 07.06.1981
Авторы: Гутников, Лопатин, Шипулин
МПК: H03K 13/20
Метки: действующего, значениянапряжения
...на переключатель 3 свыхода преобразователя код-ана 3 юг 14, При этом реверсивный счет 55 чик выступает в качестве интегратора, .а регистр 13 - в качестве дискретизатора астатической системы с кванФ тованием интеграла. фПредположим, что с окончанием импульса с выхода формирователя 1 подвижный контакт переключателя 3 оказался соединенным с источником входного сигнала 0. Тогда переменное входное преобразуемое напряжение после выпрямления в,выпрямителе 4 поступает на входы преобразователей 5 и 6. На времязадающие входы указанных преобразователей поступают импульсные напряжения с умножителя 2 частоты частоты которых соответственно равны е Г и и Г, где е,и- коэффициенты умножения умножителя 2, причем ви, а Гк =1/Тк - частота входного...
Дешифратор числового кода
Номер патента: 834905
Опубликовано: 30.05.1981
Авторы: Заиченко, Котляренко, Остапец, Шипулин
МПК: H03K 13/24
Метки: дешифратор, кода, числового
...с выходами счетчиков 3 и 4, согласующий блок 8, между выходами которого и общей шиной 9 включены электромагнитные реме,10, блок 11 выделения импульса и интервала, первый вход которого соединен с четвертым выхо-дом приемного .блока 1, второй входс выходом генератора 5, первый и второй выходы подключены соответственно к счетным входам счетчиков 3 и 4, третий выход - ко входам записи запоминающих блоков б и 7, а четвертый выход соединен со входом записи третьего запоминающего блока 12, выход которого подключен ко входу согласующего блока 8, вход блокировки через третий счетчик 13 - к выходу генератора 5, а информационный вход соединен с выходом сумматора 14, входы которого подключены к выходам запоминающих блоков б и...
Смазка для пресс-форм литья поддавлением
Номер патента: 833361
Опубликовано: 30.05.1981
Авторы: Кириевский, Марфунин, Моисеев, Пухальский, Хан, Шипулин
МПК: B22C 3/00, C10M 125/10
Метки: литья, поддавлением, пресс-форм, смазка
..."разгара", так как 1 О уменьшается теппоизоляционная основа смазки. При содержании фторфлогопита более 30% наблюдается осыпаемость смазки и эа счет этого, ухудшается чистотаф поверхности отливок. Применение в составе смазки пылевидного слюдокристаллического фторфлогопита фракции более 150 мкм приводит к осыпанию смазки, что снижает стойкость прессформа также к ухудшению поверхности отливки наблюдаются характерные "оспинки" от частичек слюды). Применение фракции менее 50 мкм существенно усложняет технологию приготовления пылевидного фторфлогопита (дробление в мельницах не обеспечивает Масло цилиндровое 52 ГОСТ 6411-76 Пылевидный слюдокристаллический фторфлогопит Характеристика поверхносотливок 1 4получение указанной фракции). Наличие в...
Способ прокалки керамических форм, получаемых по выплавляемым моделям
Номер патента: 829316
Опубликовано: 15.05.1981
Авторы: Березовский, Кириевский, Марфунин, Цайзер, Чихачев, Шипулин
МПК: B22C 9/12
Метки: выплавляемым, керамических, моделям, получаемых, прокалки, форм
...или калиевой селитры, или пятиокись ванадия, приготавливают вемкости с подогревом. Температурараствора выбирается в интервале 20100 ОС в связи с необходимостью максимального увеличения содержанияокислителя в растворе, В зависимости от температуры раствора изменяется согласно данным растворимостии предложенное содержание растворителя (насыщенный раствор) . После выливания насыщенного раствора изполости оболочки последняя подаетсяна сушку. При этом часть насыщенного раствора остается на стенках формы и внутри ее, При сушке (нагреве)жидкость раствора испаряется и навнутренних стенках оболочки остаетсяслой окислителя. В процессе прокалкипри нагреве выше 300-700 С окислиотель разлагается с выделением кислорода. Остатки модельного состава...
Устройство управления зарядом никельводородной аккумуляторной батареи
Номер патента: 807446
Опубликовано: 23.02.1981
Авторы: Бельский, Гутников, Иванов, Клементьев, Матвеев, Шипулин
МПК: H02J 7/00
Метки: аккумуляторной, батареи, зарядом, никельводородной
...амплитуцный детектор на основеоперационнго усилителя (ОУ), циоца иконценсатора памяти, введены одновибратор, источник напряхсения установки,включенный последовательно с конденсаторомпамяти счетный триггер и два Контактныхключа, причем оцин из ключей включенмехсцу выхоцом ОУ и диодом амплитуцного цетектора, другой - поцключен параллельно источнику напряжения уставки, а 45цепь управления этими ключами через оцновибратор и счетный триггер связана свыходом операционного усилителя.На чертеже схематически изображеноустройство управления зарядом никельвоцороцной аккумуляторной батареи.Устройство содержит пассивный 17 Сфильтр 1, операционный усилитель (ОУ)2, контактный кщоч 3, полупроводниковыйциоц 4, конденсатор 5 памяти, регулируемый источник...
Способ обнаружения поверхностныхдефектов ha изделиях b форме тел bpa-щения
Номер патента: 798566
Опубликовано: 23.01.1981
Авторы: Закупин, Шипулин
МПК: G01N 21/95
Метки: bpa-щения, изделиях, обнаружения, поверхностныхдефектов, тел, форме
...неподвижного годного изделия, на фиг, 3 - типичное распределение амплитуды сигнала от биений.(кривая А) и шума поверхности кривая В по углу регистрации Ч (пунктирной линией показана экспериментальная индикатриса для данного видаизделий); на фиг, 4 - распределение 15отношения сигнал-шум для контролируемых дефектных изделий, на фиг. 5типичная зависимость отношения сигнал-шум от угла падения наклонногопучка света для различных видов по- Яверхностных дефектов,Способ осуществляется следующимобразом.На поверхность неподвижного год"ного изделия 1 направляют под углом д9 луч 2 света и, перемещая фотоприемник 3 по углу 4, Отсчитываемого от направления зеркального отражения, измеряют интенсивность отраженного света, строят индикатрисурассеяния и...
Устройство контроля перегораниянитей ламп светофора
Номер патента: 796030
Опубликовано: 15.01.1981
Авторы: Котляренко, Шипулин
МПК: B61L 5/18
Метки: ламп, перегораниянитей, светофора
...дежности.Поставленная цель достигается тем что устройство снабжено выполненныМи на триггерах блоками памяти, которые подключены между другими контактами сигнальных реле и элементами световой индикации.Кроме того, элементы световой ин.дикации выполнены на светодиодах,5 На чертеже изображена электрическая схема устройства,Устройство контроля перегораниянитей ламп светофора содержит контрольное реле 1, с контактом 1.1,10 связанное со светофорными лампами2, 3 и 4 через контакты 5 и б соответственно сигнального реле желтогоогня и сигнального реле зеленого ог"ня796030 Составитель Э, КондратенкоТехред М. Табакович , Корректор Н ка Редактор Е.ЛорошенкоЗаказ 9577/26ВНИИП Тираж 560 Под И Государственного комитета СССР по делам изобретений и...
Суспензия для изготовления литейных форм по выплавляемым моделям
Номер патента: 772670
Опубликовано: 23.10.1980
Авторы: Кириевский, Марфунин, Чихачев, Шипулин
МПК: B22C 1/00
Метки: выплавляемым, литейных, моделям, суспензия, форм
...представлена зависимость объема выделившегося кислорода от времени выдержки обо"лочки в прокалочной печи, где 1 -кривая выделения кислорода при разложении КИп 04; 2 - кривая вьщелениякислорода при разложении Ч О ; Г -время разложения Кйп 04, Г - вревщразложения Ч 2 0, Ч 4 - объем кислорода, выделившегося при полном разложении Кйп 04, Чй - полный объем выделившегося кислорода после разложения.,КМпО и ЧО .В случае ввода в суспензию одногоКИп 04 образуется избыток кислорода,который реализуется неэффективно.Связано это с тем, что процесс выделения кислорода обусловлен скоростьюхимической реакции перманганата калия,процесс прокалки оболочек - скоростьюнагрева печи, которая значительно ниже, а процесс сгорания модельного состава...
Теплообменное устройство вращающейся печи
Номер патента: 771439
Опубликовано: 15.10.1980
Авторы: Антоненко, Захаров, Постников, Скиба, Федоров, Шипулин
МПК: F27B 7/16
Метки: вращающейся, печи, теплообменное
...легкого жаростойкого бетона, пр торцовых сторонах секторов выполн тупы и впадины, входящие в за друг с другом для повышения на4ве 6 между ними. Горячие печные газы движутся в противотоке с обрабатываемым материалом, равномерно распределяясь внутри каналов 5 и в механическом пространстве 6. При этом обрабатываемый материал нагревается более эффективно, вследствие чего интенсифицируется процесс теплообмена и одновременно снижается пылеунос.Использование предлагаемого теплообменного устройства позволит повысить прочность его конструкции и улучшить технологичность монтажа за счет того, что ячейки 2 изготовляют из легкого жаростойкого бетона отдельно и затем из готовых элементов собирают устройство. Формула изобретения 1. Теплообменное...
Способ прокаливания керамических форм
Номер патента: 764839
Опубликовано: 23.09.1980
Авторы: Кириевский, Шипулин
МПК: B22C 9/12
Метки: керамических, прокаливания, форм
...оптимальным и опредеКак следует из даннйх таблицы, предлагаемый способ позволяет уменьшить температуру прокалки на 200 сС, сохранить в 2-3 раза время выдержки калки, при этом возрастает процент годности отливок.При предложенном способе твердый окислитель вводится в стояк формы в необходимой расфасовке, что дает воэможность процесс легко механизировать. 1, Способ прокаливания керамических форм, изготовленных по выплавляемым моделям, включающий прокалку форьи в печи с подачей в стояк литниковой системы кислородсодержащих ляется количеством кислорода, которое необходимо для полного сжигания при прокачке органических добавок керамической оболочки, и номенклатурой отливок, получаемых в таких формах.Изобретение иллюстрируется примерами...
