Дешифратор числового кода

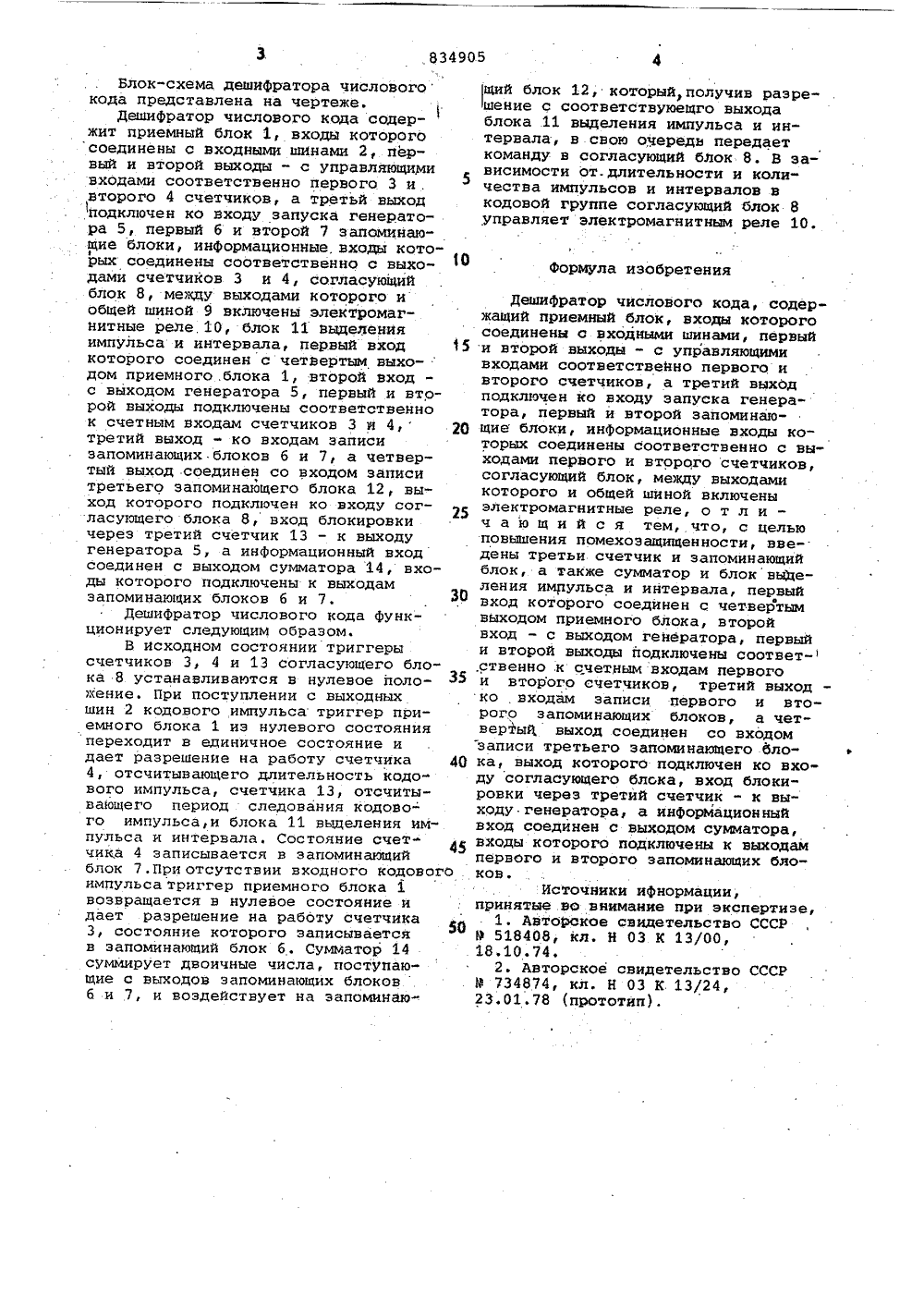

Союз Советских Социалистичвских Республик(22) Заявлено 250579 (21) 2773085/18-21 1,51)М. Кл,з Н 03 К 13/24 с присоединением заявки Йо -Государственный комитет СССР ио делам изобретений и открытий.(088.8) Дата опубликования описания 300581 В.А. Шипулин, НФ. Котляренко, А.П. ШипулиМ,В.В. Заиченко и В.Л. Остапець Ц(54) ДЕШИФРАТОР ЧИСЛОВОГО КОДА Изобретение относится к автомати- ке.Известны дешифраторы числового кода, содержащие приемный блок, счет- з чики, генератор и запоминающие бло ки 111.Наиболее близкий к пределагаемому дешифратор числового кода сидержит приемный блок, входы которого соединены с входными шинами, первый и второй выходы - с управляющими входами соответственно первого и второго счетчиков, а третий выход подключен ко входу запуска генератора, первый и второй запоминающие блоки, информа ционные входы которых соединены со" ответственно с выходами. первого и второго счетчиков,. согласующий блок, между выходами которого и общей шиной включены электромагнитные ре- Ю ле 1,21.Недостатком известных устройств является низкая. помехозащищенность,Цель изобретения - повышение помехозащищенности дешифратора числовогс кода.указанная цель достигается тем, что в дешифратор числового кода, содержащий приемный блок, входы которого соецинены с входными шинами,30 первый и второй выходы - с управляющими входами соответственно первогои второго счетчиков, а третий выходподключен ко входу запуска генератора, первый и второй запоминающиеблоки, информационные входы которыхсоединены соотдетственно с выходамипервого и второго счетчиков, согласующий блок, между выходами которогои.общей шинойвключены электромагнитные реле, введены третьи счетчик и запоминающ .й блок, а также сумматор и блок вьщеления импульсаиинтервала, первый вход которого соединен с четвертым выходом приемногоблока, второй вход - с выходом генератора, первый и второй выходы подключены соответственно к счетным входам первого и второго счетчиков, третий выход- ко входам записи первогои второго запоминающих блоков, ачетвертый выход соединен со входомзапйси третьего запоминающего блока,выход которого подключен ко входусогласующего блока, вход блокировкичерез третий счетчик - к выходу генератора, а информационный вход соединен с выходом сумматора, входы которого подключены к выходам первогои второго запоминающих блоков,,834905 формула изобретения 20 25 ЗО 35 40 Блок-схема дешифратора числового кода представлена на чертеже.Дешифратор числового кода содержит приемный блок 1, входы которого соединены с входными шинами 2, первый и второй выходы - с управляющими входами соответственно первого 3 и . второго 4 счетчиков, а третьй выход подключен ко входу запуска генератора 5, первый б и второй 7 запоминающие блоки, информационные. входы которых соединены соответственно с выходами счетчиков 3 и 4, согласующий блок 8, между выходами которого и общей шиной 9 включены электромагнитные реме,10, блок 11 выделения импульса и интервала, первый вход которого соединен с четвертым выхо-дом приемного .блока 1, второй входс выходом генератора 5, первый и второй выходы подключены соответственно к счетным входам счетчиков 3 и 4, третий выход - ко входам записи запоминающих блоков б и 7, а четвертый выход соединен со входом записи третьего запоминающего блока 12, выход которого подключен ко входу согласующего блока 8, вход блокировки через третий счетчик 13 - к выходу генератора 5, а информационный вход соединен с выходом сумматора 14, входы которого подключены к выходам запоминающих блоков б и 7.Дешифратор числового кода функционирует следующим образом.В исходном состоянии триггеры счетчиков 3, 4 и 13 согласующего блока 8 устанавливаются в нулевое полохение. При поступлении с выходных шин 2 кодового импульса триггер приемного блока 1 иэ нулевого состояния переходит в единичное состояние и дает разрешенне на работу счетчика 4, отсчитывающего длительность кодо" вого импульса, счетчика 13, отсчитывающего период следования кодово- го импульса,и блока 11 выделения импульса и интервала. Состояние счетчика 4 записывается в запоминающий блок 7.при отсутствии входного кодовог импульса триггер приемного блока 1 возвращается в нулевое состояние и дает разрешение на работу счетчика 3, состояние которого записывается в запоминающий блок б. Сумматор 14 суммирует двоичные числа, поступающие с выходов запоминающих блоков 6 и 7, и воздействует на запоминаю" щий блок 12, который, получив разрешение с соответствуюещго выходаблока 11 выделения импульса и интервала, в свою очередв передаеткоманду в согласующий блок 8. В зависимости от.длительности и коли"чества импульсов и интервалов вкодовой группе согласующий блок 8управляет электромагнитным реле 10,Дешифратор числового кода, содержащий приемный блок, входы которого соединены с входными шинами, первый 15 и второй выходы - с управляющимивходами соответственно первого ивторого счетчиков, а третий выходподключен ко входу запуска генератора, первый и второй запоминающие блоки, информационные входы которых соединены соответственно с выходами первого и второго счетчиков,согласующий блок, между выходамикоторого и общей шиной включеныэлектромагнитные реле, о т л ич а ю щ и й с я тем, что, с цельюповышения помехозащищенности, введены третьи счетчик и запоминающийблок, а также сумматор и блок вьЩеления импульса и интервала, первыйвход которого соединен с четвертымвыходом приемного блока, второйвход - с выходом генератора, первыйи второй выходы подключены соответ-.ственно .к счетным входам первогои второго счетчиков, третий выходко . входам записи первого и второго запоминающих блоков, а четвертый выход соединен со входомзаписи третьего запоминающего блока, выход которого подключен ко входу согласующего блока, вход блокировки через третий счетчик - к выходу генератора, а информационныйвход соединен с выходом сумматора,4 входы которого подключены к выходампервого и второго запоминающих блоо ков.Источники ифнормации,принятые .во внимание при экспертизе,1, Авторское свидетельство СССР9 518408, кл. Н 03 К 13/00,. 18.10.74,2. Авторское свидетельство СССРР 734874, кл. Н 03 К 13/24,23.01.78 (прототип),834905 Составитель В. чачанидзеактор М. Лысогорова Техред М, Коштура Коррентор В Бутяга каз 4118/ сное Проектная, 4 Филиал ППП "Патент", г. ужгород, ул. Т ВНИИПИ Гос по дел 113035, Мос
