Номер патента: 1174602

Опубликовано: 23.08.1985

Авторы: Золотарь, Караханьян, Копелянский, Кузнецов, Малахов, Савин, Самойлович

МПК: F04D 29/22

Метки: колесо, насоса, рабочее, центробежного

...1.Рабочее колесо центробежного насоса 10 содержит ведущий диск 1 с консольной ступицей 2, в центральном отверстии 3 которой закреплена втулка 4 с продольными пазами 5 на наружной поверхности. Каждый паз 5 имеет два участка 6 и 7, ступенчато смещенные относительно друг друга в15 окружном направлении в средней части втулки 4, причем участок 6 паза, расположенный под ведущим диском 1, имеет глубину не менее чем в 1,5 раза превышающую глубину второго участка 7 паза 5. Втулка 4 снабжена упорным элементом 8, расположенным в ведущем диске 1, а в упорном элементе 8 выполнены продольные канавки 9.Прочное соединение ступицы со втулкой осуществляется следующим образом.25 Втулку 4 с продольными пазами 5 устанавливают в опоку и заливают жидким...

Номер патента: 1173083

Опубликовано: 15.08.1985

Авторы: Бутырин, Савин, Цуканов, Шахов

МПК: F16D 67/02

Метки: муфта-тормоз

...фиг. 3 - сечение В-В на фиг. 2, на фиг. 4- сечение Г-Г на фиг. 2, на фиг 5 - разрез Б-Б на фиг.1. 36Муфта-тормоз содержит неподвижный фрикционный элемент в виде тормозного шкива 1, закрепленного на кор пусе 2, ведомый элемент в виде диска, 3, закрепленного на приводном валу 4 машины, ведущий элемент в виде шкива 5, установленного на ступицу ведомого диска 3 с воэможностью поворота относительно него на некоторый угол, подвижные фрикционные элементы, вцйолненные в виде тормоз, ных колодок 6, смонтированных на ведомом диске 3 при помощи пальцев 7, пружин 8 сжатия и резьбового стержня 9, входящего в отверстйя тормозных колодок 6. Муфта-тормоз содержит также поводковый механизм,.10, закрепленный на ведущем шкиве 5, имеющий ограниченный ход в...

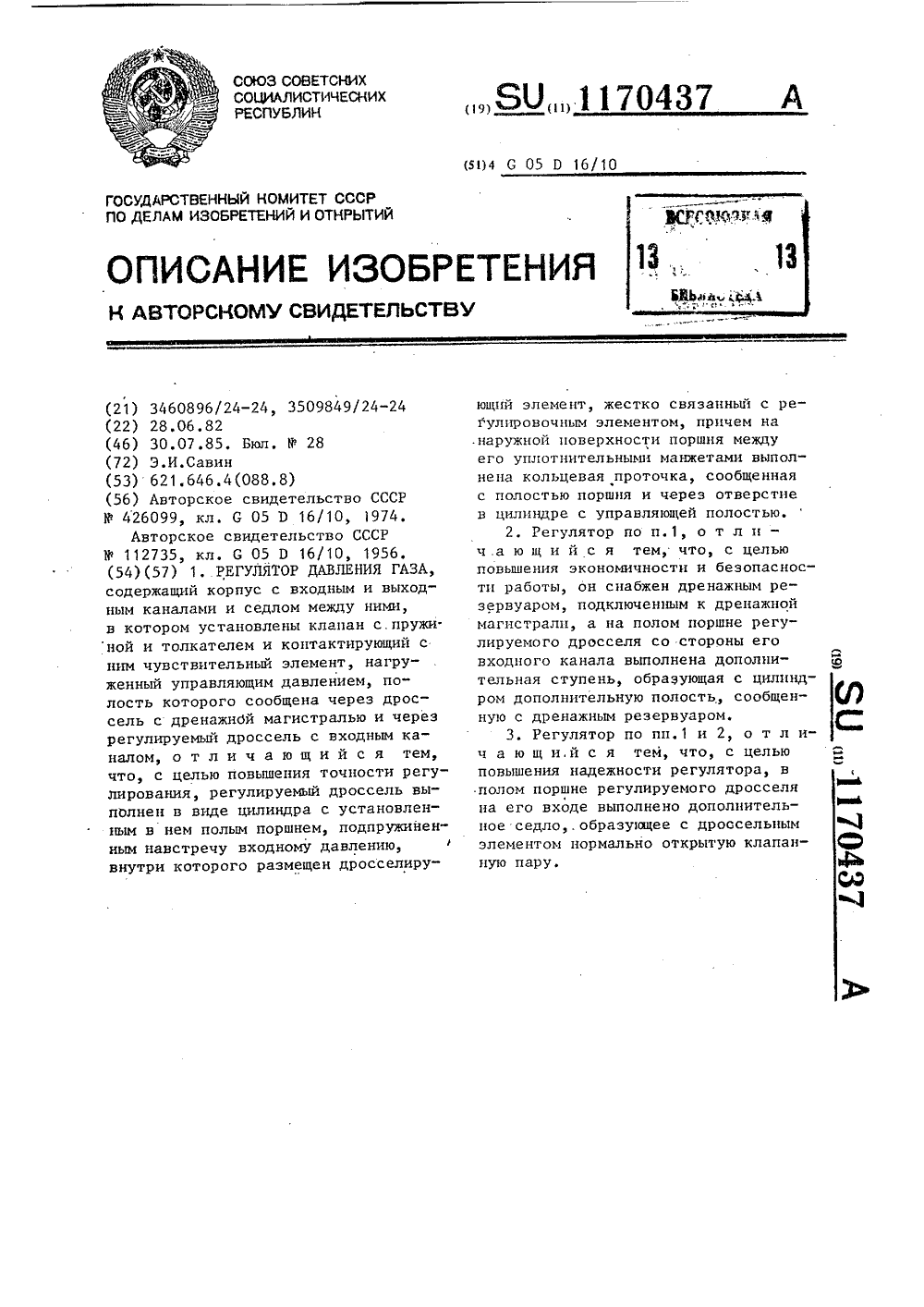

Номер патента: 1170437

Опубликовано: 30.07.1985

Автор: Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...чувствительный элемент 8 поднимется вверх (под действием выходногодавления) настолько, что клапан 5 ся дет на седло 4 и разобщит входную 2и выходную 3 полости регулятора.В установившемся режиме приток газа в управляющую полость 9 через ре-,:гулируемый дроссель 12 и расход из 25него через дроссель 10 выравниваются,давление в управляющей полости 9 будет постоянным и меньшим входногодавления.При отборе газа в объем за регуля тором давление под чувствительнымэлементом 8 несколько уменьшится, чтоприведет к опусканию его вниз, открытию клапана 5 и поступлению газана выход регулятора. Давление подчувствительным элементом 8 восстановится, между клапаном 5 и седлом 4установится щель, соответствующаяданному отбору газа через регулятор.Если расход...

Номер патента: 1167312

Опубликовано: 15.07.1985

Авторы: Адигезалов, Казиев, Набиев, Пашаев, Савин

МПК: E21B 47/10

Метки: датчик, жидкости, нефтяных, подачи, скважин

...катушками индуктивности, которые установлены 20 в направляющих и соединены последова" тельно с основной катушкой.На чертеже приведена схема предлагаемого датчика подачи жидкости для нефтяных скважин, 5Датчик содержит шарик 1 обратного клапана, седло 2 обратного клапана, основную катушку 3 индуктивности, направляющие 4 шарика, дополнительные катушки 5 индуктивности, измерительный автогенератор 6, опорный генератор 7, смеситель-фильтр 8, Направляющая шарика представляет собой три ограничителя, расположенных под 120 ф по отношению друг к другу. Внутри каждого ограничителя уста 35 новлена дополнительная катушка индуктивности.Принцип работы датчика заключается в следующей.При отсутствии потока жидкости обратный клапан закрыт. Расстояние...

Номер патента: 1166073

Опубликовано: 07.07.1985

Автор: Савин

МПК: G05D 16/10

Метки: давления, регулятор

...исходном положении (при отсутствии давления газа во входном канале 2) дросселирующий клапан 5 занимает произвольное положение, ограниченное упорами полостей 15 и 18 для поршня 14. Пружина 8 сжата винтом 9 через тарель 10. Чувствительный элемент 7 максимально опущен вниз и находится у ограничителя корпуса 1.Газ высокого давления подводится в полость 17 через входной канал 2, Из полости 17 по каналу 16 газ высокого давления подается в надпоршневую полость 15. Так как площадь Рбольше площади Р, то клапан 5 давлением газа на неуравновешенную егоплощадь по входному давлению перемещается вверх и прижимается поршнем 14 к ограничителю в полости 15,При этом между клапаном 5 и седлом 4имеется зазор, соответствующий максимальному проходному...

Номер патента: 1166072

Опубликовано: 07.07.1985

Автор: Савин

МПК: G05D 16/10

Метки: давления, стабилизатор

...зазор). Усилие пружины 8 больше усилия пружины 23. Поэтому клапан 5 неприжат к седлу 4,Газ высокого давления подводитсяпо каналу 2 в полость 11. В зазоремежду клапаном 5 и седлом 4 газ дросселируется, его давление понижаетсяГаз с пониженным давлением поступает в полость 12 низкого давления. В,этой полости давление газа повышается, при его действии на неуровновешенную площадь клапана 16 последнийсильнее прижимается к седлу 14. Помере повышения давления на выходе (вполости 12) сила его воздействия наклапан 5 снизу увеличивается, клапан 5 поднимается вверх, сжимая черезшток 6 и чувствительный элемент 7пружину 8. Если выход из стабилиза-тора закрыт, то при давлении в полости 12, равном давлению настройки,клапан 5 поднимается вверх настолько,...

Номер патента: 1163065

Опубликовано: 23.06.1985

Авторы: Альшиц, Гурьев, Савин

МПК: F16D 25/062

Метки: к-700, крутящий, момент, передающее, преимущественно, роторного, трактора, траншейного, экскаватора

...1 на фиг, 1 (узел подвода рабочей жидкости с торцовым уплотнением).В корпусе устройства 1 размещены: ведущая часть фрикционной гидравлической муфты, включающая фланец 2, насаженный на вал 3, опирающийся на сдвоенные подшипники 4. Вал соединен с наружным барабаном 5 со шлицами, в который вставлены наружными зубьями ведущие диски 6.Ведомая часть муфты включает внутреннив барабан 7, на шлицы которого одеты внутренними шлицами ведомые диски 8, расположенные между ведущими дисками 6.Внутренний ведомый барабан 7 со ступицей насажен на шлицевой ведомый вал 9, опирающийся на опорные подшипники 10 и 11. На конце вала на шлицах расположен ведомый фланец 12. На ступицу внутреннего барабана 7 одет нажимной диск 13, который имеет возможность...

Номер патента: 1161974

Опубликовано: 15.06.1985

Авторы: Жданов, Кульков, Савин

МПК: G06M 7/02

Метки: конвейером, перемещаемых, предметов, счета, штучных

...на стандартных элементах И .и ИЛИ, сигнал на выходе появляется при совпадении сигналов на одной из пар входов, и могут быть реализованы, например, на элементах 155-ой серии.Сигнализатор 2 1 представляет собой элемент памяти, питающийся от отдельного источника питания и конструктивно размещенный в блоке управления.Формирователь 23 сигналов представляет собой набор четырех клавиш(не показаны), которые формируютединичный сигнал на первом выходедля сброса в исходное состояниерегистров 4 и 14, на втором выходе -для проведения режима"Коррекция",на третьем выходе - для сброса висходное состояние триггеров 18 и 22после попытки фальсификации счетаи проведения режима иКоррекция, на,четвертом выходе - для проведениярежима "Счет".Устройство...

Номер патента: 1157303

Опубликовано: 23.05.1985

Авторы: Зубарев, Кирдяшев, Клименко, Николаев, Савин, Тарасенков

МПК: F16H 3/44

Метки: коробка, передач, планетарная

...колесо - с другим ториозом 13,К недостаткам известной коробки передач относится невозможность получить более двенадцати передач.Цель изобретения - увеличение диапазона регулирования, т.е, увеличение числа возможных передач.Цель достигается тем что коробка передач снабжена дополнителънои35 управляемой муфтой, установленной между двумя центральными колесами с наружными зубьями, взаимодействующими с двухвенцовыми сателлитами,40 На чертеже изображена кинематичесая схема планетарной коробки передач. 303 2Планетарная коробка передач содержит входной и выходной валы 1 и 2,две основные управляемые муфты 3 и 4и одну дополнительную 5, пять управляемых тормозов 6-10, первый плане-.тарный ряд, включающий центральныешестерни 11 и 12 с наружными...

Номер патента: 1155487

Опубликовано: 15.05.1985

Авторы: Березовский, Вучетич, Никольский, Пацановский, Презман, Савин

МПК: B61D 17/20

Метки: железнодорожного, переходная, площадка, средства, транспортного

...при относительныхпродольных и угловых смещениях вагонов,Цель изобретения - повышение надежности. 20Цель достигается тем, что переходнаяплощадка железнодорожного транспортного средства, содержащая жестко закрепленные на торцовой стене вагона межвагонные амортизаторы и неподвижныймостик, над которым расположен подвижный мостик, упорную поперечную балку,снабжена расположенными с двух сторон отвертикальной оси вагона в вертикальнойпродольной плоскости поводками, каждыйиз которых соединен резинометаллическимишарнирами в нижней своей части с указанной упорной балкой, а в верхней части - с кронштейнами, которые жесткозакреплены на торцовой стене вагона, амежду указанными поводками и упорнойбалкой установлены резинометаллическиеупоры, при...

Номер патента: 1152008

Опубликовано: 23.04.1985

Авторы: Савин, Ханмамедов, Шваченко

МПК: G06M 3/08, G07C 3/00

Метки: объекта, перемещения

...схема предлагаемого устройства. 30 35 40 45 50 55 Устройство содержит два канала 1 и 2, регистрации, каждый из которых содержит датчик 3, генератор 4 переменного нанряжения, работающий в режиме срыва колебаний, формирователь 5 импульсов, элемент ИЛИ - НЕ 6, первый и второй дифференцирующие элементы 7 и 8 и триггер 9. Выходами каналов являются выходы первых дифференцирующих элементов 7.Устройство работает следующим образом..В исходном состоянии, т. е. при отсутствии контролируемого объекта в зоне датчиков 3, оба генератора 4 работают в режиме автоколебаний. Синусоидальные сигналы с генераторов 4 подаются на формирователи 5, где они детектируются, преобразуются в сигнал единичного уровня, а на единичных выходах триггеров имеются...

Номер патента: 1151225

Опубликовано: 23.04.1985

Авторы: Власова, Гевейлер, Марцинкевич, Мизонов, Нудельман, Островский, Попов, Рыбачук, Савин, Ферин, Чубарь

МПК: A01B 69/04

Метки: дублерного, тракторами

...токосъемное устройство снабжено вторым барабаном со 25спиралью, уложенным в нем плоскимпечатным кабелем и неподвижной втулкой, установленными на оси вращениябарабана с кабелем линии связи, причем обечайка второго барабана жестко З 0связана с внутренней поверхностьюобечайки барабана с кабелем линии связи, при этом один конец плоского печатного кабеля закреплен на обечайке исоединен с кабелем линии связи, а другой конец закреплен на неподвижнойвтулке и связан с выходом командногоустройства.На фиг. 1 представлена блок-схемасистемы дублерного управления тракторами, на фиг, 2 - схема устройствадля дублерного управления тракторами.Устройство для дублерного управления тракторами имеет линию связи,выполненную в виде многожильногокабеля 1,...

Номер патента: 1150540

Опубликовано: 15.04.1985

Авторы: Коваленко, Лисов, Лисова, Савин, Тепленков

МПК: G01P 3/44, G01P 3/46

Метки: вращения, скорости, флуктуаций, электродвигателя

...питания черезблок формирования управляющего напряжения соединен с вторым входом полосового резонансного фильтра, причемконтролируемый двигатель подключенк источнику питания через сетевойфильтр,На чертеже приведена блок-схемапредлагаемого устройства,На чертеже приняты следующие обозначения: полосовой резонансныйфильтр 1 с регулируемой частотойрезонанса; блок 2 формирования управляющих напряжений; частотный детектор 3; регистратор 4; блок 5 измерения фазового сдвига;.сетевой фильтр 6,Устройство содержит полосовойрезонансный фильтр 1 с регулируемойчастотой резонанса, выполненный посхеме двойного Т-образного моста.Параллельно резисторам моста включены регулирующие элементы, управляемые напряжением. Один вход полосового резонансного...

Номер патента: 1149983

Опубликовано: 15.04.1985

Авторы: Баженов, Билкун, Золотов, Казаков, Павлычев, Савин, Тюгаев

МПК: A62D 1/00

Метки: пенообразователя, пожаров, тушения

...в растворе керосина ,кислый керосин) по верхнемупер, току непрерывно поступают всистему отстойников (3 отстойника,Ч=-40 и.) для отделения от частицкислого гудрона и далее на нейтрализацию раствором соды (12-22),Образовавшийся кислый гудрон оседает на дно сульфатора и непрерывна удаляется на нейтрализацию содовым растворам. Нейтрализациякислого керосина происходит в смесителе зжекцианного типа дорН 8-10, Нейтралиэованный керосини часть содового раствора непрерывно по- пает в отстойники (двапоследсвательных отстойникаУ=40 м:, Где происходит разделение(отстаивание) керосина и водногораствора натриевых солей сульфокислот. Керосин собирается в верхней части отстойника, а водныйраствор натриевых сульфосолей оседает на. дно и...

Номер патента: 1148793

Опубликовано: 07.04.1985

Авторы: B29K 101:00, B29L 31:00, Антипов, Боголюбов, Болотников, Бородина, Васильев, Гнедков, Ильяшенко, Мухин, Носов, Павлов, Петров, Пупчина, Рогинский, Савин, Садиков

МПК: B29C 43/02

Метки: дозированной, подачи, пресс-материала

...торце со стороны загрузочного отверстияс материальными плунжерами и заслонкой; на фиг. 6 - вакуумирующая пробка с приводом.Устройство для дозированной подачипресс-материала содержит материальную камеру 1, жесткс связанную с ней загру зочную камеру 2 с крышкой 3 и загрузочнымплунжером 4, приводными от привода 5, В материальной камере 1 расположен материальный плунжер 6, приводимый приво 55 25 30 35 40 45 50 заслонкой, поверхность которой эквидистантна внутренней поверхности материальной камеры, причем материальная камера снабжена штуцером, соединенным с системой вакуумирования.Устройство также снабжено размещенной в штуцере для вакуумирования полой пробкой с двумя отверстиями, снабженной приводом для ее возвратно-поступательного...

Номер патента: 1148592

Опубликовано: 07.04.1985

Авторы: Алексеев, Колобов, Копылов, Кушляев, Панев, Ронжин, Савин

МПК: A01G 23/08

Метки: лесозаготовительная

...сосгоит из тяг 13 и 14, соединенных с коромыслом 15, вершиной установленным на оси 16 стрелы 5 и рукояти 6. Тяги 13 и 14, шарнирно соединены соответственно с поворотной колонной 3 и подвеской 8, а другими концами с осями 17 и 17 коромысла 15, Поворотная колонна 3 имеет ось вращения 18, а коник 2 - ось 19 вращения и1148592 3определяемую расстоянием между двумя ося ми 17 и 7 коромысла 15, а высота треугольника Н определена дли ной перпендикуляраиз оси 16 к основанию Б, Ось 4 соеди нения поворотной колоннБ 3 со стрелой 5 находится на высоте Н над опорной поверхностью 21. Габарит машины в транспортном положении определяется высотой Н, поворотной колонны 3 над опорной поверхностью 2. Длина стрелы 5 определяется расстоянием 1, между ее...

Номер патента: 1148590

Опубликовано: 07.04.1985

Авторы: Колобов, Копылов, Кушляев, Левин, Проскуряков, Савин, Шуршин

МПК: A01G 23/08

Метки: захватно-срезающее, лесозаготовительной

...шины 5 и сторо на АВ между осью 7 поворота пильиой шины 5 и серединой вогнутой опоры 3 составляют соответственно 0,74 - 0,83 и 0,58 - 0,63 длины 1, пнльной шины 5, а угол между указанными сторонами равен 60 - 75 ф. При этом ось 10 крепления к пильной шине 5 гндроцилиндра 9 ее надвигания расположена на осн симметрии кронштейна б пильной шины 5 на расстоянии АО от осн 7 поворота пильной шины 5, равном 0,15 - 0,20 ее длины.На фиг, 2 также показаны срезвемоедерево 12, плечо усилия гидроцилиндра надвигания пильной шины относительно точки А - В, начальное, среднее и конечное по,ложение пильной шины в процессе резания соответственно 1, 11, 111.40 Захватно-срезающее устройство лесозаготовительной машины работает следующим образом.Дерево 12...

Номер патента: 1147820

Опубликовано: 30.03.1985

Автор: Савин

МПК: E02B 7/20

Метки: ворот, гальсбант, шлюзных

...установки осиповорота створки ворот в вертикальное положение, предполагающей манипулирование створкой в процессе регу лировки длины ветвей гальсбанта.Цель изобретения - упрощение конструкции и эксплуатации.Поставленная цель достигаетсятем, что в гальсбанте шлюзных ворот, 55содержащем крепежную ветвь, выполненную в виде шарнирного ромба, шарниры длинной диагонали которого сое 820 1 динены с анкерным кронштейном, закрепленным на устое, и створкой ворот, стяжку с муфтой, тяги которойсоединены с шарнирами короткой диагонали ромба, и упоры, закрепленныена устое, ветвь гальсбанта расположена по,биссектрисе максимальцогоугла поворота створки, а упоры закреплены напротившарниров короткойдиагонали ромба, причем в упорахвыполнены...

Номер патента: 1147430

Опубликовано: 30.03.1985

Авторы: Рогозина, Савин, Савина

МПК: B02C 25/00

Метки: вводом, вещества, мельнице, поверхностно-активного, помола, процессом, шаровой

...других отраслях промьппленности,где применяется тонкое измельчениематериалов.Цель изобретения - повьппение качества управления,Сущность способа заключается вследующем,Количество пыпевидной фракции,получаемой при грубом измельчении 15цементного клинкера, зависит от общего количества иэмельчаемого материала в первой камере мельницы и отконцентрации ПАВ на единицу объемаизмельчаемого материала. Последнее 20объясняется тем, что дефекты строения твердого тела обладают избыточной свободной энергией, на них про"исходит адсорбция ПАВ, что вызываетснижение поверхностной энергии твердого тела и усиленное пыпевыделение,причем при значительной концентрации ПАВ происходит не только понижение твердости измельчаемого клинкера, но начинается...

Номер патента: 1147422

Опубликовано: 30.03.1985

Авторы: Гущевский, Мазин, Петров, Савин, Сидоров, Станчева, Файнштейн, Цитрин

МПК: B01D 3/42

Метки: процесса, расслаивающихся, ректификации, смесей

...колонну 1 поступает в виде питания смесь, например, вторичного бутилового спирта (БС) и воды, содержащая в среднем 102 БС.Отгоняющаяся из колонны 1 смесь паров БС и воды обеспечивает мак- симальную концентрацию БС 65 - 707 в дистиллате после конденсатора-холодильника 2 при условии поддержания в дополнительном отстойнике 3 оптимальной температуры. Сигнал по температуре, поступающий с датчика 4 в регулятор 5, воздействует на клапан 6 подачи хладагента и в зависимости от снижения или повышения температуры в отстойнике 3 соответственно уменьшается или увеличивается подача хладагента в конденсатор-холодильник 2, в результате чего температура расслаивающейся смеси в отстойнике 3 поддерживается на заданной оптимальной величине.Из верхней...

Номер патента: 1145956

Опубликовано: 23.03.1985

Авторы: Никитин, Панев, Проскуряков, Савин

МПК: A01G 23/08

Метки: лесозаготовительной, механизм, срезания

...звездочка 23 при помощи гайки 24. Втулка 18 верхним концом закреплена в корпусе 25 при помощи фиксирующих элементов 26которые имеют на одном конце шип, контактирующий с кольцевой проточкой втулки 18.Другой конец фиксирующих элементов 26.расположен в корпусе 25 и имеет резьбовое отверстие (не показано) для их демонтажа.От продольных (осевых) перемещенийфиксирующие элементы 26 удерживаются с одной стороны втулкой 18, с другой - крышкой 27, которая крепится двумя болтами 28 к корпусу.Корпус 25 механизма срезания соединенс рамой 3 посредством болтов 29. Гидро- цилиндр 30 надвигания шины 13 штоком 31 соединен с кронштейном 15 при помощи опоры 32 посредством болтов 17, Другим концом гидроцилиндр 30 закреплен на раме 3 при помощи оси 33 в...

Номер патента: 1144654

Опубликовано: 15.03.1985

Авторы: Павленко, Савин, Смелянский, Сталев

МПК: A01G 1/06

Метки: зажим, машине, прививочной, черенков

...Неподвижная губка имеет опорную поверхность, выполненную с обеспечением возможности перемещения черенка вдоль опорной поверхности при их центрировании. Прижимная часть подвижной губки выполнена в виде укрепленной рамки, охватывающей черенок 12.Однако при обработке элементов прививки режущим инструментом в плоскости, перпендикулярной их оси, черенки сдвигаются вдоль опорных поверхностей губки, т,е. по- З 0 добный зажим не обеспечивает надежную фиксацию при их обработке.Цель из обретения - обеспечение надежной фиксации черенков в процессе обработки их режущим инструментом.Указанная цель достигается тем, что в зажиме для черенков к прививочной машине, включающем подвижную и неподвижную губки, неподвижная губка снабжена подпружиненной в...

Номер патента: 1142802

Опубликовано: 28.02.1985

Авторы: Арчаков, Бачманова, Бородин, Добрынина, Мигушина, Погодина, Савин

МПК: A61B 10/00, G01N 33/48

Метки: деструкции, клеток, печени, ретикулума, эндоплазматического

...ретикулума,Способ осуществляют следующим образом.Кусочки ткани печени в 0,5-1,0 ггомогенизируют в 6 мл 100 мМ тис;НСбуфера, рН 7,6 полученный гомогенатпомещают в кюветы спектрофотометра,через опытную кюцету в течение 1 минпропускают окись углерода, в обе кюветы добавляют по несколько кристаллликов дитпонита натрия и при 37 Св т"е.;", 30 мин с интервалами по 02 2 5 мин записывают спектры поглощения комплекса восстановленной формы цитохрома Рс окисью углерода в интервале длины волн 400-500 нм.Скорость инактивации регистрируют спектральными методами и оценивают изменение разницы поглощения при 420 и 450 нм (ЬА 4 нм). Полученные ре. зультаты сравйивают со скоростью инактивации в неповрежденной печени и при скорости инактивации...

Номер патента: 1142058

Опубликовано: 28.02.1985

Авторы: Ищенко, Кушляев, Савин, Федченко

МПК: A01G 23/08

Метки: захватно-срезающее, лесозаготовительной

...устройстве лесозаготовительной машины, монтируемом на манипуляторе последней при помощи подвески с поворотным валом и содержащем рабочую головку, на корпусе которой смонтированы захваты, механизм срезания, ограждение механизма срезания и приспособление для очистки деревьев от снега, последнее выполнено в виде установленных на нижней плоскости ограждения механизма срезания и заостренных к низу элементов, которые расположены параллельно и под углом к продольной оси корпуса.На фиг. 1 изображено захватно-срезающее устройство лесозаготовительной машины, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вид Б на фиг. 1; на фиг. 4 - прием заглубления захватносрезающего устройства в снег путем вращения его вокруг...

Номер патента: 1141105

Опубликовано: 23.02.1985

Авторы: Горяинова, Кацер, Розанов, Савин, Соколов

МПК: C08J 3/20, C08L 27/06, D01H 5/80 ...

Метки: композиция, полимерной

...обработанно",го стеаратами металлов мелкоиэмельченного вулканизата в разогретуюопри 135 С смесь поливинилхлоридаи дибутилфталата и послеДУюЩемперемешивании ее в течение 20 мин.ЖП р и м е р 19. Способ иэготовленця композиции по примеру 1 путемвведения предварительно обработанного стеаратами металлов мелкоизмель-фоченного вулканизата в разогретуюопри 135 С смесь поливинилхлорида идибутилфталата и последующем перемешивании ее в течение 15 мнн.П р и м е р 20 контр), Способ 45изготовления композиции по примеру 1 путем введения предварительнообработанного стеаратами металловмелкоизмельченного вулканиэата вразогретую при 125 С смесь полиовинилхлорида и дибутилфталата ипоследующем перемешивании ее в течение 15-20 мин,П р и м е р 21...

Номер патента: 1137517

Опубликовано: 30.01.1985

Авторы: Круглов, Наумов, Савин, Цифринович, Эзрох

МПК: G11B 7/0045

Метки: записи, оптической, фонограммы

...частотноГо модулятора, и шинувходных сигналов, снабжено амплитудным модулятор,".,вспомогательным генератором синусоидального напряжения и 50функциональным узлом извлечения квадратного корня, при этом шина входныхсигналов соединена с первым входомамплитудного модулятора и входом функционального узла извлечения квадратно" 55го корня, выход последнего подключенк второму входу умножителя, выход амплитудного модулятора;соединен с вто 57рым входом частотного модулятора, а второй вход амплитудного модулятора подключен к выходу вспомогательного генератора синусоидального напряжения.На чертеже представлена структурная схема предлагаемого устройства,Устройство содержит источник 1 когерентного света с системой коллимирующих линз,...

Номер патента: 1137258

Опубликовано: 30.01.1985

Автор: Савин

МПК: F15B 11/04

Метки: гидропривод

...переключения возможнызабросы давления в системе, что снижает точность настройки привода иего надежность.Цель изобретения - улучшениединамических характеристик привода,Поставл".иная цель достигаетсятем, что гидропривод, содержащийгидродвигатель со штоковой и бесштоковой полостями, сообщенными черезчетырехлинейный распределитель систочником питания и сливом, дроссель быстрых ходов, установленныйв напорной линии, и подпорнвй клапан,вход которого сообщен со штоковойполостью, подключенной:к первой ли"нии распределителя, причем бесштоко 137258вая полость гидродвигателя связанас второй линией распределителя черезтормозной клапан и параллельно установленный ему регулятор скорости,5 а выход подпорного клапана соединенс бесштоковой полостью...

Номер патента: 1137250

Опубликовано: 30.01.1985

Авторы: Бочаров, Савин, Частиков

МПК: F04D 27/00

Метки: компрессором

...значенийдавления газа у потребителя, сравнивают величину измеренного расхода га-за с заданными пределами, и при нахождении значения расхода газа в заданных пределах в качестве корректирующего сигнала используют раз-.ность требуемого и измеренногозначений давления газа у потребителя,увеличенную на измеренное значениерасхода газа, взятое с заданным коэффициентом, при значении расходагаза, меньшем заданных пределов,измереиное значение расхода газа,взятое с заданным коэффициентом,а при значении, большем заданныхпределов, - измеренное значение расхода газа, взятое с заданным коэффициентом и уменьшенное на заданнуюпостоянную величину,На фиг.1 представлена блок-схемаустройства, реализующего способ; нафиг.2 - график зависимости выход"ных...

Номер патента: 1135681

Опубликовано: 23.01.1985

Авторы: Березовский, Вучетич, Никольский, Никулин, Савин

МПК: B61D 17/20

Метки: вагона, пассажирского, переходная, площадка

...амортизаторами, упорная балка соединена с каждым межвагонным амортизатором с помощью поводка с резино-металлическими шарнирами, жестко соединенными со штоком амортизатора.На фиг. 1 изображена переходная площадка вагона с межвагонными амортизаторами, вид сверху; на фиг,. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2. Переходная площадка вагона содержит неподвижный мостик 1, подвижный 2 мостик, жестко связанный с упорной балкой 3, межва гон ные амортизаторы 4, штоки 5 амортизаторов, жестко соединенные с вертикально расположенными поводками 6, ре 5 10 15 20 25 30 35 40 зинометаллические шарниры 7, горизонтально расположенные валики 8 шарниров, кронштейны 9 упорной балкй. Упорная балка 3 при помощи кронштейнов 9,...

Номер патента: 1134368

Опубликовано: 15.01.1985

Авторы: Колаев, Куваева, Кузнецов, Савин, Сергеев

МПК: B27B 17/00

Метки: моторной, пилы, пильная, цепной, шина

...рабочая поверхность которой имеет средний и примыкающий кведущей звездочке пильного аппаратаи выполненный по эллипсу заходной сопряженные участки, средний участоквыполнен по дуге окружности, радиускоторой равен радиусу кривизны эллипса.Радиус окружности среднего участкашины равен 3,0-9,0 м при максимальной его ширине 0,068-0,072 м и расстоянии от центра эллипса до головки шины 0,3-0,4 м.На фиг. 1 изображена пнльная шинацепной моторной пилы на фиг2 -схема построения профиля заходнойчасти; на фиг. 3 - разрез А-А науфиг. 1 на фиг. 4 - схема сил, дейстующих на шарниры пильной цепина средней части шины.Пильная шина цепной моторной пилывыполнена из пластины 1, включающейсредний 2 и заходной 3 участки, головку 4 и направляющий паз 5.Средний...
