Рябов

Номер патента: 1270681

Опубликовано: 15.11.1986

Авторы: Иванов, Рябов, Царев

МПК: G01N 29/04

Метки: акустической, источников, координат, многоканальное, эмиссии

...длительность которого равна времени превышения огибающей сигнала, поданного на нормализатор 3 с выхода сумматора 12 (флг, 2 б), Импульс с выхода порогового элемента б подается на первый вход элемента И 7, на второй вход которого поступают импульсы с генератора 13 импульсов. На входе элемента И 7 Формируются счетные импульсы, частота следования ,которых равна частоте генератора 13импульсов во время действия импуяьса ,с выхода порогового элемента б с повторным запуско (фиг. 2 в). С выхода элемента И 7 сигналы поступаютна счетный вход счетчика 8 импульсрв.С выхода. генератора 13 импульсовсигналы через делитель 14 частоты поступают на одновкбратор 15, на выходе которого формирую.ся короткие импульсы с периодом следования Т,...

Номер патента: 1268501

Опубликовано: 07.11.1986

Авторы: Бутыльков, Рябов

МПК: B65H 69/06

Метки: пневматического, пряжи, соединения

...работает следующим образом.Соединяемые концы пряжи заводят в пазы 12,. 13 и 3 пластин и корпуса, выравнивают и обрезают. Сжатый воздух подается в два эжектора, расположенные по торцам соединительной камеры (не показаны), где кончики соединяемых стренг распушаются и находятся под небольшим натяжением. При подаче сжатого воздуха в сочла 4 и 5 воздушные потоки взаимодействуют с соединяемыми стренгами, в результате чего они начинают вращаться вокруг продольной оси камеры, вокруг собственной оси, имеют колебательное движение вдоль продольной оси и получают импульсы от взаимодействия с радиально направленной воздушной струей. Стренги скручиваются между собой, а высвобожденные кончики отдельных волокон обвиваются вокруг соединяемых стренг и...

Номер патента: 1267532

Опубликовано: 30.10.1986

Авторы: Васильев, Горшечников, Манин, Рябов

МПК: H02J 3/18

Метки: источником, мощности, реактивной

...и тока поступают синусоидальные сигналы Б и Б, сдвинутые на фазовый угол р и соответствующие напряжению сети и току нагрузки, как показано па диаграмме (Фиг. 2 а) Сигнал 11. трансформатора 17 напряжения преобразуется фаэовращателем 16 и диодным ограничителем 5 в прямоугольные импульсы У, , передний фронт которых сдвинут на Г/2 относительно момента перехода напряжения сети через нуль (диаграмма Е на фиг, 2). С выхода генератораимпульсов поступают пилообразные импульсы 11, (диаграмма 6 на Фиг. 2) на вход а Формирователей 7, синхронизированные прямоугольными импуль" сами 11,д , и формируют импульсы Цо управления, открывающие тиристор 4, причем Формирование импульсов Бо управления осуществляется только в диапазоне от 1 Г/2 ОМ)Г. Сигнал 11,...

Номер патента: 1267195

Опубликовано: 30.10.1986

Авторы: Варшавский, Рябов

МПК: G01M 15/00

Метки: внутреннего, двигателя, обкатки, сгорания, стенд

...стабилизация частоты вращения двигателя.Аналогично работает контур стабилизации нагрузочного момента. В бло1267 95 с 11ю ч с 1: ке 10 заложена нся программа приработки двигателя, т.е, при подаче управляющего импульса на нхад блока 1 О последний переключает ныхадные напряжения У и 11,что приводит к переходу с одного этапа приработки на последующий. Блок 1 О управления работает следующим образам. При подаче напряжения питания на блок 10 управления за счет установочных емкостей в счетчике 11 импульсов записывается число один в двоичном коде. 1 апряжения со неех выходов счетчика 11 поступают на соответствующие входы дешифратора 12, где двоичный код преоб разуется в десятичный. Таким образом, при подаче напряжения на блок 1 О...

Номер патента: 1265398

Опубликовано: 23.10.1986

Авторы: Рябов, Фирсов, Чупин

МПК: F04D 3/02, F04D 7/04

Метки: включениями, жидкости, насос, перекачивания

...промышленности.Цель изобретения - повышение надежности насоса путем обеспечения механического расклинивания шнека при его заклинивании посторонними предметами, попавшими в зазор между корпусом и лопастями шнека. На чертеже представлен предлагаемый насос, общий вид.Насос для перекачивания жидкостей с включениями содержит корпус 1 с торцовым заборным окном 2, приводной вал 3 с жестко установленным на нем консольным шнеком 4. Приводной вал 3 выполнен подвижным в осевом направлении и снабжен гидроцилиндром 5 выдвижки, при этом корпус снабжен дополнительным заборным окном 6, выполненным в боковой стенке корпуса 1. Кроме того, дополнительное заборное окно 6 снабжено предохранительной решеткой 7, размеры ячеек которой меньше шага лопастей 8...

Номер патента: 1264302

Опубликовано: 15.10.1986

Авторы: Ковальчук, Мокан, Рябов, Сотский

МПК: H03F 3/45

Метки: операционный, усилитель

...отражатели тока 5 и 6 разные токи, что приведет к закрыванию третьего и четвертого транзисторов 7 и 8.Однако третий и четвертый транзисторы 7 и 8 закроются не полностью, так как токозадающий элемент 14 будет задавать ток покоя 1 через третий и четвертый транзисторы и через прямосмещенные диоды 12 и 13, которые задают ток покоя 10 в транзисторах 1 О и 11 выходного каскада усиления мощности.Таким образом задается оптимальный режим работы третьего и четвертого 7 и 8 транзисторов и транзисторов 10 и 11 выходного каскада усиления мощности, когда при небольших выходных сигналах перезаряд паразитных емкостей производится большим то- О ком.В ОУ управление третьим и четвертым транзисторами 7 и 8 каскада усиления напряжения осуществляется...

Номер патента: 1264291

Опубликовано: 15.10.1986

Авторы: Давидьян, Овчинников, Рябов

МПК: H02P 6/20

Метки: пуска, синхронной

...сигнал и определять относительное угловое положение ротора также на отрицательном разрешенном интервале. Этот сигнал дифференцируется дифференцирующим узлом 20, где выделяется дифференциро ванный сигнал положительной полярности, соответствующий переднему Фронту отрицательного разрешенного интервала. Инвертированный сигнал с выхода элемента НЕ 15 интегрируется вторым интегратором 14, Аналогйчным образом производится запоминание длительности предыдущего разрешенного интервала и последующий сброс посредством дифференцирующего узла 20.Разность ординат горизонтального участка (длительность предыдущего разрешенного интервала) и нарастающего линейного участка (текущее время движения ротора в течение разрешенного интервала) представляет...

Номер патента: 1263949

Опубликовано: 15.10.1986

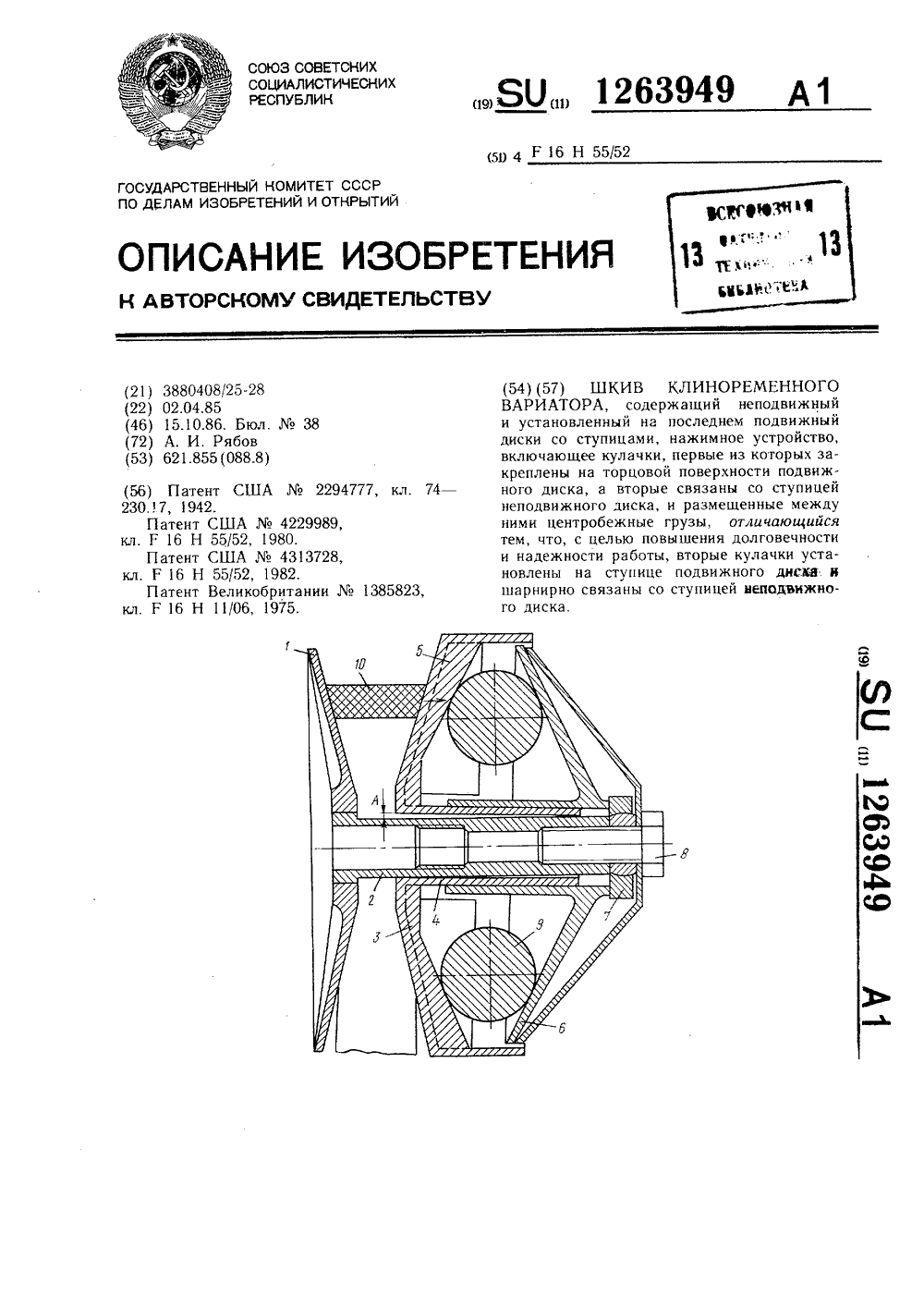

Автор: Рябов

МПК: F16H 55/52

Метки: вариатора, клиноременного, шкив

...Проектная, 4Изобретение относится к машиностроению и может быть использовано в клиноременных вариаторах транспортных средств - снегоходах, вездеходах и т.д,Цель изобретения - повышение долго 5 вечности и надежности работы шкива путем уменьшения колебаний центробежных грузов от опрокидывающего воздействия подвижного диска. На чертеже изображен шкив, продольный разрез,Шкив содержит неподвижный диск Ь нустановленный на ступице 2 последнегоподвижный диск 3 со ступицей 4, иажимноеустройство, включающее кулачки 5 и 6. Кулачок 5 жестко закреплен на торцовой поверхности подвижного диска 3, а кулачок 6установлен на ступице 4 подвижного диска ишарнирно связан со ступицей 2 неподвижного диска при помощи, например, шарнира 7,который может быть...

Номер патента: 1262447

Опубликовано: 07.10.1986

Авторы: Егоров, Новикова, Рябов

МПК: G05B 11/00

Метки: копирующим, манипулятором

...и "0"при несовпадающих знаках моментов,который поступает на первый входэлемента ИЛИ-НЕ 10, если при этом скорость задающего вала меньше порогового значения, соответствующего быстрым перемещениям, то на второй вход элемента ИЛИ-НЕ 10 поступает 5 сигнал логического 0" с порогового элемента 17, величина скорости измеряется датчиком 8 скорости. Одновременное обнуление входов элемента ИЛИНЕ 10 вызывает его срабатывание и с его выхода на вход первого коммутатора 21 поступает сигнал логической "1", при этом первый коммутатор 21 подключает вход второго коммутатора 22 к выходу сумматора 20, одновре менно происходит оценка величины нагрузочного и задающего моментов путем сравнения знаков нагрузочного момента - сигнал с блока 16 и знака...

Номер патента: 1262116

Опубликовано: 07.10.1986

Авторы: Рябов, Фирсов, Чупин

МПК: F04D 3/02, F04D 7/04

Метки: жидкости, насос, перекачивания, шламом

...механического освобождения шнека от заклинивания шламом при реверсе шнека.На чертеже представлен насос, поперечное сечение.Насос содержит конический корпус 1 и 10 установленный в нем на валу 2 конический шнек 3 со ступицей 4 и лопастями 5.Ступица 4 установлена на валу 2 с возможностью осевого и кругового перемещения и снабжена винтовым пазом 6, наклон которого противоположен наклону лопастей 5 шнека 3, а вал 2 снабжен штифтом 7, взаимодействующим с пазом 6 ступицы 4.Насос снабжен так же торцовым и боковым всасывающими окнами 8 и 9 и выкидным патрубком 10.20Насос работает следующим образом, При вращении шнека 3 перекачиваемая жидкость со шламом попадает в конический корпус 1 через торцовое и боковое окна 8 и 9 и лопастями 5 подается...

Номер патента: 1259181

Опубликовано: 23.09.1986

Авторы: Бобренко, Будадин, Игнатьевский, Кутюрин, Пахомов, Рапопорт, Рябов

МПК: G01N 29/04

Метки: теневого, ультразвукового

...входы пороговых схем 9 и 10. Впоследних осуществляется сравнениесигналов, поступивших на их первыевходы, с пороговым сигналом, поступившим на их вторые входы с задатчика 13 порогового сигнала. Если сигнал, поступивший на первый вход пороговой схемы 9 или 10, превышает пороговый сигнал, на выходе первойпороговой схемы 9 формируется сигналлогического0", а на выходе второйпороговой схемы 10 - сигнал логической "1", Если сигнал, поступившийна первый вход пороговой схемы 9или 1 О, меньше порогового, на выходе первой пороговои схемы 9 формируется сигнал логической "1", а навыходе второй пороговой схемы 10 -сигнал логического "0. Сигнал с выхода первой пороговой схемы 9 подается на первый вход логической схемы И 11, на второй вход которой...

Номер патента: 1257429

Опубликовано: 15.09.1986

Авторы: Варшавский, Рябов

МПК: G01M 15/00

Метки: внутреннего, двигателя, испытания, приработки, сгорания, стенд

...повьппение его надежности и упрощение процесса задания требуемых режимов приработки. Нв чертеже приведена схема стенгде 1 - приведенный момент инерции вращающихся масс;Й20 Ю -- угловое ускорение. Этим моментом и определяется момент нагрузки при работе двигателяна стенде. Поскольку при работе стенда приведенный момент инерции вращающихся масс не изменяется, то момент нагрузки можно считать прямопропорциональным угловому ускорениювала двигателя, В свою очередь угловое ускорение вала двигателя зависит от амплитуды А перемещения рычага топливодозирующего органа двигателя и скорости этого перемещения.Скорость перемещения рычага топливодозирун,щего органа определяетсякак законом, по которому сформированпрофиль кулачка, так и частотой...

Номер патента: 1256940

Опубликовано: 15.09.1986

Авторы: Базыкин, Рябов

МПК: B24C 3/02

Метки: гидроабразивная

...1 сообщена с резервуаром2 посредством удлиненного сливногопатрубка 3, внутри которого сооснорасположена линия всасывания суспенэии, выполненная в виде трубопровода 4, входное отверстие которогоуглублено в суспензию ниже, чем выходное отверстие сливного патрубка 3,а выходное отверстие соединено соструйным аппаратом 5, сообщающимся слинией 6 подачи сжатого воздуха. Вверхней части резервуара 2 выполнено вентиляционное окно 7.Гидроабразивная установка работаетследующим образом,В струйный аппарат 5 подаетсясжатый воздух, который, вытекаяиэ него, всасывает суспенэию иэ резервуара 2 по трубопроводу 4. В результате истечения воздуха и суспензии из струйного аппарата 5 в камере 1 образуется избыточное давлениеотработанного воздуха,...

Номер патента: 1255379

Опубликовано: 07.09.1986

Авторы: Рябов, Черных

МПК: B23Q 7/06

Метки: подачи

...с захватом в виде подвижной 3 инеподвижной 4 губок на его штоке,тормозом 5, силовой цилиндр 6 одностороннего действия поджатия деталик базовой боковой поверхности корпуса 1 с каналами 7 источника давления,магазин 8 с отсекателем 9 и упор 10,Устройство работает следующимобразом,Деталь 11 из магазина 8 поштучноподаются на базовую поверхность корпуса 1 (фиг, 1). Шток силового цилиндра 6 под действием сжатого воздуха, поступающего по каналу 7 отисточника давления, прижимает детальк боковой базовой поверхности корпуса 1, фиксируя ее относительнозахвата. При включении силового цилиндра шиберного питателя 2 детальпередвигается, вначале непоцвижнойгубкой 4 к подвижной 3, поскольку.последняя, приторможенная тормозом8 55379 25, остается некоторое...

Номер патента: 1253987

Опубликовано: 30.08.1986

Авторы: Андреевский, Денисов, Кашмет, Король, Лисицын, Романов, Рябов

МПК: C10G 35/00, G05D 27/00

Метки: блоком, каталитического, реакторным, риформинга, установки

...от нижнейчасти сепаратора 9, устройство 31вумножения б, один вход которого подключен к выходу блока 30 отношения,а другой вход которого подключен квыходу экстремального регулятора 16.Способ осуществляют следующим образом.Подвергнутое гидроочистке нефтяное сырье поступает с устройством 1подачи нефтяного сырья в смеситель 2где смешивается с водородосодержащим газом, поступающим из сепаратораром температура нагрева газосырьевойсмеси в нагревателе 4 поддерживаетоптимальный перепад температурыв реакторе 3 для текущего значениярасхода поступающего сырья,Сигнал, поступающий на механизм19 управления через пропорционально-интегральный регулятор 17, обеспечивает компенсацию статическойошибки управления..Сформированный на выходе схемы20...

Номер патента: 1253782

Опубликовано: 30.08.1986

Авторы: Зеленов, Мелешкин, Поздняков, Рябов

МПК: B27C 3/04

Метки: автоматический, сверлильный, станок

...фиг, 1 показана схема станка, общий вид 1 на Фиг. 2 - то же, вид сбокуф на фиг. 3 - схема распбложения шпинделей.Станок состоит из станины 1, загрузочного 2 и разгрузочного 3 лотков, устройства для сверления сошпинделями ч и сверлами 5, которые расположены со смещением по дугам окружностей, причем смещения соответствуют расстояниям между отверстиями, Механизм крепления и подачи выполнен в виде ролика-копира 6 с приводом 7 и установленного с воэможностью свободного вращения и подпружиненного пружиной 8 в осевом направлении блока % с карманами 10. Блок 9 имеет Фиксатор в виде штыря 11, который закреплен неподвижно, и гнезда 12 по числу карманов 10. Ролик-копир 6 связан Фрикционной передачей с блоком 9 а карманы 10 снабжены прижимами в...

Номер патента: 1253677

Опубликовано: 30.08.1986

Авторы: Айзин, Беренов, Гельфенбейн, Дереза, Поживанов, Радченко, Рябов, Смоляков, Целиков

МПК: B08B 1/02

Метки: аппарата, концов, литья, направляющего, непрерывного, роликов

...облицованынакладками 12 иэ материала имеющегоповьппенный коэффициент трения скольжения, например резины,Крышки и корпуса части звеньевустройства, например звеньев 2 и 3,с боков снабжены шипами 13 с режущими кромками 14, Шипы 13 расположены рядами 15, параллельными продольной оси 3 - 8 устройства. Шипы одного ряда расположены в шахматномпорядке относительно шипов соседнего ряда. Шипы 13 установлены таким образом, что их режущие кромки 14 не выходят эа пределы рабочих поверхностей 16 опорных частей 1 О и 11 корпусов 5 и крышек 6.Расстояние г между внутренними рядами 15 шипов составляет 1,0-1,1 ширины минимальных слитков, отливаемых на МНЛМ. Расстояние г между внешними рядами 15 шипов - 0,3-1, 1 ширины максимальных слитков. Длина эоны...

Номер патента: 1252266

Опубликовано: 23.08.1986

Авторы: Кемеров, Меркуров, Рябов

МПК: B65G 69/20

Метки: береговой, древесины, пучки, сплотки

...9 жестко закреплц и;ь неподвижном звене стойки 2. Пригнл сч.пржит также трособлочную систему с полиспастами 12 и 13, блоки которых сця ;цы с соответствующими штоками 10 игцлропилинлрд ). Трос 4, огибающий блоки плиспата 12, связан с задним концом телескспического звена 6, а трос 15, огибькьььий блоки полиспаста 13, с захватным рычагом 8. Последний дополнительш сьь ц ь,ьсскопь 1 ескьм звеном 6 огрдцичительцььм канатом 16, служащим лля фиксации го в вертикальном положении. Устройство также снабжено механизмом лля ььолачи обвязочцых комплектов на пу 5 1 О 15 20 25 30 35 40 чок, имеющим поворотную штангу 17 и смонтированным на выгрузочной стойке 3.Устройство лля береговой сплотки древесины в ььучки устанавливается около уреза волы так,...

Номер патента: 1252183

Опубликовано: 23.08.1986

Автор: Рябов

МПК: B28B 21/14

Метки: трубчатых, формования

...29 вместе с ведущей шестерней 30 конической зубчатой передачи. Уестерня 30 входит в зацепление с 5 10 15 20 Р 5 ЭО 35 Ю 45 50 55 ведомым эубчатъпч колесом 31, установленным на нижнем торце кулачка 23симметрично относительно оси вала 9.Вал 29 смонтирован в подшипниковыхопорах стойки 32, закрепленной нацентральной части 6 траверсы 3. Устройство ткже содержит привод 33 вращения головки,1Установка работает следующим образом.Форму для формования изделий припомощи груэоподъемного механизма иповоротного ствола устанавливают вертикально, соосно с осью вращения головки 10 радиального прессования.Головку 10 радиального прессованияопускают в крайнее нижнее положениеи одновременно включают приводы 4, 5и 33 вертикальных перемещений траверсы,...

Номер патента: 1250807

Опубликовано: 15.08.1986

Авторы: Ажогин, Голота, Гуцал, Кандыба, Пушкарев, Рогожин, Рябов

МПК: F26B 21/06, F26B 3/12

Метки: распылительной, сушилкой

...Т. Парфенова Техред О,Гортвай Корректор М. ШарошиЗаказ 4396/32 . Тираж 634 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 1 12508Изобретение относится к сушильнойтехнике и может быть использовано вавтоматизированных системах управления процессом сушки в башенных распылительных сушилках, оборудованных рас-пылительными форсунками,,Цель изобретения - оптимизация процесса сушки.На чертеже представлена блок-схема устройства. 10Устройство автоматического управления содержит сушилку 1, распылительные форсунки 2, эапорные исполнительные механизмы 3, датчики 4 параметра,характеризующего работу...

Номер патента: 1250392

Опубликовано: 15.08.1986

Авторы: Ермакович, Кривошеев, Лафер, Правдин, Рябов, Трухман, Шевченко

МПК: B22D 41/06

Метки: кантования, ковша, чугуновозного

...12.Предложенное устройство работаетследующим образом.В нерабочем (исходном) положении 30крюк 15 расположен в крайнем нижнемположении в щелевой направляющей 12.При подаче ковша с чугуном его устанавливают так, чтобы кронштейн 3 ковша 2 был напротив ролика 6 опоры 5 сотклонением от соосного положения впределах + 200 мм. При этом крюк 15может оказаться несориентированнымотносительно вилки 4 на ковше 2, таккак точная ориентировка имеет место фтолько при установке ковша 2 относи.тельно опор 5 с точностью + 50 мм,однако для такой установки требуется большая затрата времени. Поэтому,поворачивая направляющую 12 вокруг 45вертикальной оси, ориентируют ее, аВиУА Ю Фмй 775 одписное Ужгород, ул Проектная, 4 ВНИИПИ Заказ 4362/1 Произв.-полигр. пр-ти...

Номер патента: 1248834

Опубликовано: 07.08.1986

Авторы: Андрощук, Ануфриев, Курганов, Петухов, Рябов, Черников

МПК: B29C 41/20, B29C 53/72, B29C 59/04 ...

Метки: изоляцинного, нанесения, покрытия, спирально, трубы, шовные

...осевого перемещения.Рулон 1 наматываемого изоляционного материала установлен на оси 12 и снабжен винтовым мехакизмом егопоступательного перемещения вдоль прижимного валка 2. Винтовой механизм выполнен в ниде гайки 13, связанной с осью 12 рулона 1 и смонтированной на раме 14, и винта 15, который через муфту 16 сцепления и ре - дуктор 17 соединен с приводом 18.На айки 13 и аси 4 прижимного валка 2 установлены датчики положения рулона 19 и положения валка 20 осуществляющие через преобразователь 21 включение и выключение привода 18 винтового механизма.Устройство для нанесения изоляционного покрытия работает следуюшим образом.На аси 12 устанавливают рулон изоляционного материала, конец которого закрепляют на торце формуемой трубы 11, а...

Номер патента: 1248714

Опубликовано: 07.08.1986

Авторы: Бабин, Баушев, Гринюк, Павлов, Рябов

МПК: B21J 3/00

Метки: алюминиевых, изотермической, поковок, сплавов, штамповки

...С 4 ерни Заказ 4164/9 Тираж 655 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и оз крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к обработке металлов давлением и может быть использовано при получении изделий из алюминиевых сплавов путем горячей изотермической штамповки.Цель изобретения - повышение качества получаемых изделий и снижение деформирующего усилия.Способ осуществляют следующим образом.На заготовку и поверхность гравюры штампа наносят смазку на основе эфирных составляющих (например, В - 1), затем заготовку и штамп раздельно нагревают, после чего вновь поверхности заготовки и штампа покрывают смазкой из минерального масла и...

Номер патента: 1247715

Опубликовано: 30.07.1986

Авторы: Варшавский, Рябов

МПК: G01M 15/00

Метки: автоматический, внутреннего, двигателя, приработки, сгорания, стенд

...звено 18 датчика 15 часто, ты вращения начинает перемещаться иперестает контактировать с упором26 ползуна 25 при некоторой начальнойдля данного положения устройства управления частоте вращения. Поскольку 25ползун 25 остается на месте, контактыконцевого выключателя 28 остаютсязамкнутыми. Перемещаясь с увеличениемчастоты вращения, выходное звено 18преодолевает расстояние между упорами 26 и 27, при этом изменение часто,ты вращения по сравнению с начальнойравно ьо . Выходное звено 18 упирается в упор 27 и сдвигает полэун 25в пазу 14 нйправляющей 20, при этомразмыкаются контакты концевого выключателя 28 и обесточивается катушка8 электромагнита 7. Под действиемпружины .9 управляющий рычаг 5 пово-.рачивается до упора 10 и перемещает 4...

Номер патента: 1245407

Опубликовано: 23.07.1986

Авторы: Карпов, Кукарцев, Лебедев, Паршин, Поживанов, Рябов, Савватеев, Трухман, Уманец, Шлыков

МПК: B22D 11/00

Метки: заготовок, литья, непрерывного

...Ширину пакета металличес ких листов 2 устанавливают равной ширине слитка, уменьшенной на его тол щину или 1400 мм. Пакет листов 2 устанавливают симметрично продольной и поперечной осям слитка.30После кристаллизации слитка от его краевых участков отрезают краевые участки 6 шириной, равной половине толщины слитка или 100 мм. Участки 4 слитка разделяют между собой и в отдельности образуют биметаллические слитки, плакирование с одной сто,роны, толщиной по 100 мм и шириной по 1400 мм.При подаче двух пакетов листов 2 в кристаллизатор 1 расстояние между40 ними устанавливают равным 1/3 толщины слитка или 66,6 мм. Ширину пакета листов 2 устанавливают равной ши-. рине слитка, уменьшенной с каждой стороны на 0,3 толщины слитка или равной 1480 мм,...

Номер патента: 1245737

Опубликовано: 23.07.1986

Авторы: Крепс, Рябов

МПК: F02D 17/02

Метки: внутреннего, двигателя, сгорания

...в цилиндры, осуществляемым поворотом плунжера 1 топливного насоса 2 высокого давления. На частичных нагрузках положение плунжера фиксируется. Подача топлива, обусловленная угловым положением плунжера, остается постоянной, соответствую 1 цей оптимальному топливо-воздушному отношению по экономичности. При этом изменение мощности двигателя осуществляется отключением подачи топлива в цилиндры в количестве, пропорциональном изменению нагрузки. При снижении нагрузки количество отключений подачи топлива возрастает и достигает максимального значения на режимах холостого хода. При вращении кулачкового вала (не указан) топливного насоса 2 высокого давления плунжер 1 совершает возвратно-поступательное движение. При ходе плунжера вверх топливо...

Номер патента: 1243873

Опубликовано: 15.07.1986

Авторы: Мишулин, Мошнин, Рогаль, Рябов

МПК: B21J 5/00

Метки: плоских

...с прошивкой и рас" каткой, разрезают стенку пр осевой плоскости в одном или нескольких 25 местах. Полуцилиндрический или сек" торный полуфабрикат в холодном или предварительно нагретом состоянии сгибают путем придания ему на среднем участке обратной кривизны и получают волнообразную заготовку. При применении цилиндрической заготовкис одним разрезом перед гибкой разводят ее кромки на угол 4590Гибку заготовок осуществляют на среднем участке шириной 0,20,5 длиныразвертки заготовки на обратную кривизну радиусом, равным 0,51,5 радиуса цилиндрической заготовки., Приотклонении от указанных параметровпроцесса значительно усложняется конструкция штампов и технология вазгибки волнообразной заготовки. Примером реализации способа может служить...

Номер патента: 1243024

Опубликовано: 07.07.1986

Авторы: Коган, Перлов, Рябов, Федотов

МПК: G11B 15/00

Метки: ленты, магнитной, перемещения

...камера 12 насоса 11 избыточного давления подсоединена квходному воздушному каналу 17 первой секции 6 электропневмозолотника 10, Выходная камера 13 насоса11 избыточного давления подсоединена к выходному воздушному каналу 18второй секции 7 электропневмозолотника 10, Входная камера 15 вакуумнасоса 14 подсоединена к выходномувоздушному каналу 19 четвертой секции 9 злектрапневмозолотника 10,Устройство, кроме того, имеетпервый 20 и второй 21 дополнительныевоздушные каналы, через которые пер -вая 6 и третья 8 секции электропневмоэолотника 10 соединены соответственно с его второй 7 и четвертой 9 секциями, При этом третья секция 8 электропневмозолотника 10 выполнена свходным воздушным каналом 22, соединенным с выходной камерой 13 насоса11...

Номер патента: 1242801

Опубликовано: 07.07.1986

Авторы: Кормаков, Мамбиш, Мартяшин, Машошин, Работкин, Рябов

МПК: G01N 27/26

Метки: аналого-цифровой, датчика, диэлькометрического, параметров

...поК,С, а на другой вход - опорное напряжениеабсолютной величине. Уменьшается при 15 Ч (фиг,2 д ), выбирающееся по знаэтом по абсолютной величине и резуль- чению меньше 71 мин известного затирующеезначение Ч = Ч + Чр ранее. С помощью компаратора 9, инО. крутизны напряжения 11 . Уменьше- вертора 5 (логического элемента НЕ)ние Чр происходит до тех .пор, пока и элемента 2 И 10 на выходе последзначение, Чр не станет равным некото О него формируется импульс (фиг,2 ц ),рому заранее заданному значению Ч длительность которого может бытьВ момент, когда выполняется условие определена из уравнения, описываюЧЧ, напряжение П , например, щего напряжение Бз на интервале,в положительный полупериод колебания в течение которого Ч) Б (Оописывается...

Номер патента: 1242795

Опубликовано: 07.07.1986

Авторы: Агапов, Гулящих, Курганов, Ронис, Рябов, Сельницын, Солдатенко

МПК: G01N 27/02

Метки: диэлектрического, изделиях, металлических, покрытия, сплошности

...к измерительной технике и может быть использовано для дефектоскопии, а именно, для определения, качества защитного диэлектрического покрытия на поверхности металлических изделий.Цель изобретения - повьппение точности контроля.На чертеже показано устройство для реализации предлагаемого способа. ОУстройство содержит изделие 1 (например, стальную трубу с диэлектрическим покрытием), электрод 2 разрядника, пневмоцилиндр 3 и источник, 4 напряжения. 5Способ осуществляется следующим образом.Изделие 1 перемещается относительно электрода 2 разрядника, совершая одновременно вращательное и осевое 20 движения. Электрод 2 разрядника прижимают с некоторым усилием к поверхности контролируемого изделия 1, например, при помощи пневмоцилнндра 3,...
