Номер патента: 1826715

Опубликовано: 10.12.1996

Авторы: Ермакович, Пономарев

МПК: G01K 7/24

Метки: датчик, температуры

...фиг, 2 зависимость УБьк= (0)Датчик температуры содержит полевой транзистор 1, резистор 2, источник 3 питания измерительного моста 4, образованного транзистором 1, резистором 2 и делителем 5, содержащим последовательно включенные резисторы б и 7, операционный усилитель 8 и выход 9 датчика температуры, При этом резистор 2 подключен первым выводом к выходу источника 3 питания, а вторым к стоку полевого транзистора 1, исток которого соединен с общей шиной. Неинвертирующий вход операционного усилителя 8 соединен с точкой соединения резистора 2 и стока полевого транзистора 1, инвертирующий входс точкой соединения резисторов б и 7, образующих делитель 5, а выход - с затвором полевого транзистора 1 и является выходом датчика температуры.Датчик...

Номер патента: 1817032

Опубликовано: 23.05.1993

Авторы: Ермакович, Пономарев

МПК: G01R 19/145

Метки: индикатор, состояния

...включен между вторым выводом источника питания 7 и точкойсоединения третьего резистора 13 и ключе"0 вого элемента 9. Катоды третьего и четвертого диодов 3 и 4 соединены с вторымвыводом второго индикатора 6.Индикатор состояния работает следующим образом.15 При появлении на выходе источника 7напряжения питания при разомкнутом ключевом элементе 9 через диод 1, смещенныйв прямом направлении, индикатор 5 и резисторы 11 и 12 протекает ток, обеспечиваю 20 щий свечение индикатора 5. При этом диод2 и диод 4 смещены в обратном направлении, что исключает протекание какого-либотока через объект 8,Индикатором 5 индицируется выклю 25 ченное состояние объекта 8..При замыкании ключевого элемента 9подается напряжение на объект 8, возникает ток через диод...

Номер патента: 1812448

Опубликовано: 30.04.1993

Авторы: Ермакович, Пономарев

МПК: G01K 7/16, G01K 7/24

Метки: преобразования, температуры

...другим выводом с общей шиной, операционный усилитель 6 и преобразователь 7 отношения двух напряжений в интервал времени. Выход усилителя 6 соединен с управляющим входом регулирующего элемента 3, первый вход- с точкой соединения резистора 4 и термопреобразователя сопротивления 5, второй вход - с входом 2 опорного напряжения Оо, Выход преобразователя 7 соединен с дополнительным разрешающим входом регулирующего элемента 3, первые дифференциальные - с выводами резистора 4, а вторые - с входом 2 опорного напряжения Оо и с общей шиной.Преобразователь температуры работает следующим образом,На выходе преобразователя 7 формируется последовательность импульсов с периодом Т следования, заданного тактовой частотой преобразователя 7, При этом...

Номер патента: 1809533

Опубликовано: 15.04.1993

Авторы: Ермакович, Пономарев

МПК: G05D 23/19, H03M 1/66

Метки: код, мощность

...токоограничивающий элемент на резисторе и нагреватель, первый и второй операционные усилители, преобразователя отношения напряжений в интер-вал времени и кодоуправляемогоделителя напряжения, 1 ил, 1809533Тдк как,Ц 1=-1 х ЯОР)где - ток, протекающий через резистор 4 инагреватель 5,КО - сопротивление резистора 4,то выражение (1) принимает видь=К 11 хКО(3)На нагревателе 5 устанавливается напряжение:02=К 2 хОО (а)определяемое кодом К 2, выставленным навходе управления кодоуправляемого делителя. При этом, операционный усилитель 6охвачен отрицательной обратной связью через регулятор тока 3 и резистор 4.В течение времени 1 и на нагревателе 5выделяется активная мощностьРи=1 х 02=.К 2 х хОО (5)Средняя мощность Рср в течение периода Т...

Номер патента: 1789892

Опубликовано: 23.01.1993

Авторы: Ермакович, Пономарев, Щелканов

МПК: G01L 9/00

Метки: давления

...моста 6 одним выводом, образованным соединением резисторов 9 и 11, подключена к источнику питания 1, а другйм, образованным соединением резисторов 10 и 12, подключена к второму выводу резистора 14, являющемуся первым входом сумматора 3. Второй вход сумматора 3 (второй вывод резистора 15) подключен к выходу источника смещения 2, а выход - к входу смещения дифференциального усилителя 4. Выход тензопреобразователя 8 соединен с входом дифференциального усилителя 4, выход которого является выходом устройства.Устройство для измерения давления работает следующим образом,После подачи напряжения измерительный мост 6 устанавливается в состояние баланса вследствие наличия отрицательной обратной связи, которой охвачен операционный...

Номер патента: 1438498

Опубликовано: 15.01.1993

Авторы: Ермакович, Ильичев, Пешехонов

МПК: G21F 7/06

Метки: зоне, излучений, ионизирующих, проведения, работ

...оси, одновременно .телескопически выдвигается внутреннее звено 11, выдерживая равным расстояние между торцом внутреннего звена 11 и поверхностью эоны ремонта. Поворачивая Г-образный рабочий орган.,6, вращают две пары противоположно расположенных шестерен 8, кинематически связанных с зубчатым венцом 10, жестко закрепленным на. внешнем звене 4, Так как шестерни 8 сидят на одной оси с барабанами 9, то вращение шестерки 8 и барабанов 9 происходит одновреМенно. Один конец тросовой системы 13 закрепляют на барабане 9, а другой конец - на торце выдвижного внутреннего звена 11. При вращении барабана 9 трос наматывается на барабан и выдвигает внутреннее звено 11 иэ Г-образного рабочего орг,тна 6, При этом пружины 1 Р, ,крг.чгляыгэа внутренний...

Номер патента: 1768890

Опубликовано: 15.10.1992

Авторы: Ермакович, Овчинников, Пономарев

МПК: F25B 49/00

Метки: микроохладителем

...регенеративная насадка 13, Сигнализатор температуры недорекуперации 14 соединен своим входом с выходом дифференциальной термопары 15, один спай которой установлен в линии прямого потока О 1, а второй - в линии суммарного обратного потока криоагента Оо+О 1. Выходы сигнализаторов температуры недорекуперации и уровня жидкого криоагента соединены, соответственно с входами В и Я триггера 16, выполненного, например, на элементах И-НЕ, выход которого соединен с управляющим входом вентиля 10,Отверстие дросселя 6 по сравнению с микроохладителями со стационарным потоком может быть выбрано на максимальный расход для обеспечения заданной длительности пускового периода. Регулирование потока осуществляется вентилем 10, управляемым...

Номер патента: 1755264

Опубликовано: 15.08.1992

Авторы: Ермакович, Пономарев

МПК: G05D 23/19

Метки: температуры

...5 При этом ток через нагревателизадается постоянным (не менее начального тока стока используемыхтранзисторов), а напряжение на нихопределяется управляющим напряжением 50 Б (4).Суммарная мощность на нагревателяхК 1 К 2Р КЕБАБ03 КО(5) 5. а моцность Р;, выделяемая на каждом из них,К 1 К 2 К,=ККВВ ---- -, (Ь) о КО35 5 17552 где К: - сопротивление -го резистора делителя,и - число резисторов делителя.При дальнейшем изменении напряжения О от О ток 1 , Формируемый на выходе преобразователя 18, определяется какт = к,т, (7)а на выходе преоЬразователя 19 10 устанавливается токФ" КЕо (8)Ток через нагреватели 6,7,89 к 1 к 1цкоЪ ко1при суммарном падении напряжений на нихБН = 1 К 2 = К 20 оК 2, (10)При этом напряжение на нагрева-, 20 телях задано...

Номер патента: 1731828

Опубликовано: 07.05.1992

Авторы: Безбородов, Белянский, Ермакович, Иоффе, Каретный, Кожевников, Лопатенко, Медведев, Мельников, Михайловский, Мураш, Фомин

МПК: C21D 1/02

Метки: охлаждения, проката

...достигается тем, чтоустройство для охлаждения проката, содержащее кожух с подводящим патрубком иразмещенную внутри кожуха трубу с продольным щелевым отверстием, снабженоустановленным в щелевом отверстии трубыпродольным сифоном со щелевым соплом,причем верхний конец сифона размещен втрубе, а нижний - за пределом кожуха, приэтом в кожухе выполнено отверстие под сифон, а в трубе вдоль образующей по обе стороны сифона выполнены отверстия, причем устройство снабжено закрепленной на выходном торце сифона продольной вставкой с фигурным щелевым соплом, входная часть которого выполнена конусной с переходом в отверстие с прямолинейными стенками,На фиг. 1 представлено устройство, общий вид; на фиг. 2 - сечение А - А на фиг. 1.Устройство содержит...

Номер патента: 1721448

Опубликовано: 23.03.1992

Авторы: Ермакович, Пономарев

МПК: G01K 7/00

Метки: температуры

...- Из)-(4)9 - 6 ЪТаким образом, изменение температуры датчика Л О в течение четвертого такта М = тз есть линейная функция температуры объекта 10 ЬО=А Их +В,Я -где А =;(5) Я - ЯВ=- бЬ - , 15не зависящая от постоянной времени тсистемы датчик - обьект, обусловленной параметрами датчика, контролируемого объектаи окружающей среды.В свою очередь, температура обьектаможет быть определена из (4)Я - Я9( =ЛО - + 6 Ь (6)и требует задания трех значений и измерения всего одного значения Оа,Устройство работает следующим образом.В исходный момент времени, например, по сигналу переноса счетчика 15 счетчики 25 и 26 обнулены, на первом выходедешифратора 27 сформирован единичныйлогический уровень, разрешающий прямое. прохождение входного сигнала на...

Номер патента: 1711196

Опубликовано: 07.02.1992

Автор: Ермакович

МПК: G06G 7/12

Метки: абсолютного, двух, значения, напряжений, разности

...как неинвертирующий усилитель с единичным коэффициентом усиления.При этом напряжение Оз имеет видОз = О 2+( + - )В 2,О 2 О 1 О 2 В 1 Вз при О 1О 2 (3)где В 1 - сопротивление резистора 9.Выходное напряжение на выходе устройстваВ 2 В 5 В 2 В 5 В 2 В 5 5 В 1 В 4 Вз В 4 В 1 В 4Овых = О 1 -- О 2 ( + )при О 1О 2 (4)Условием получения выходного напряжения Овых устройства как функции модуля разности входных сигналов из анализа вы ражений (2) и (4) является выполнение следующих равенств:(7) где К - модуль коэффициента преобразования устройства.После преобразования и упрощения выражений (5) - (7) получимВ 5= В 4;ВЗ = В 2К = В 2 Я 1 =2. (8) Выбирая В 1 =. В 5 = В 4 = В; В 2 = Вз = 2 В, Овых = 2101-О 21. Формула изобретения Устройство для...

Номер патента: 1700745

Опубликовано: 23.12.1991

Автор: Ермакович

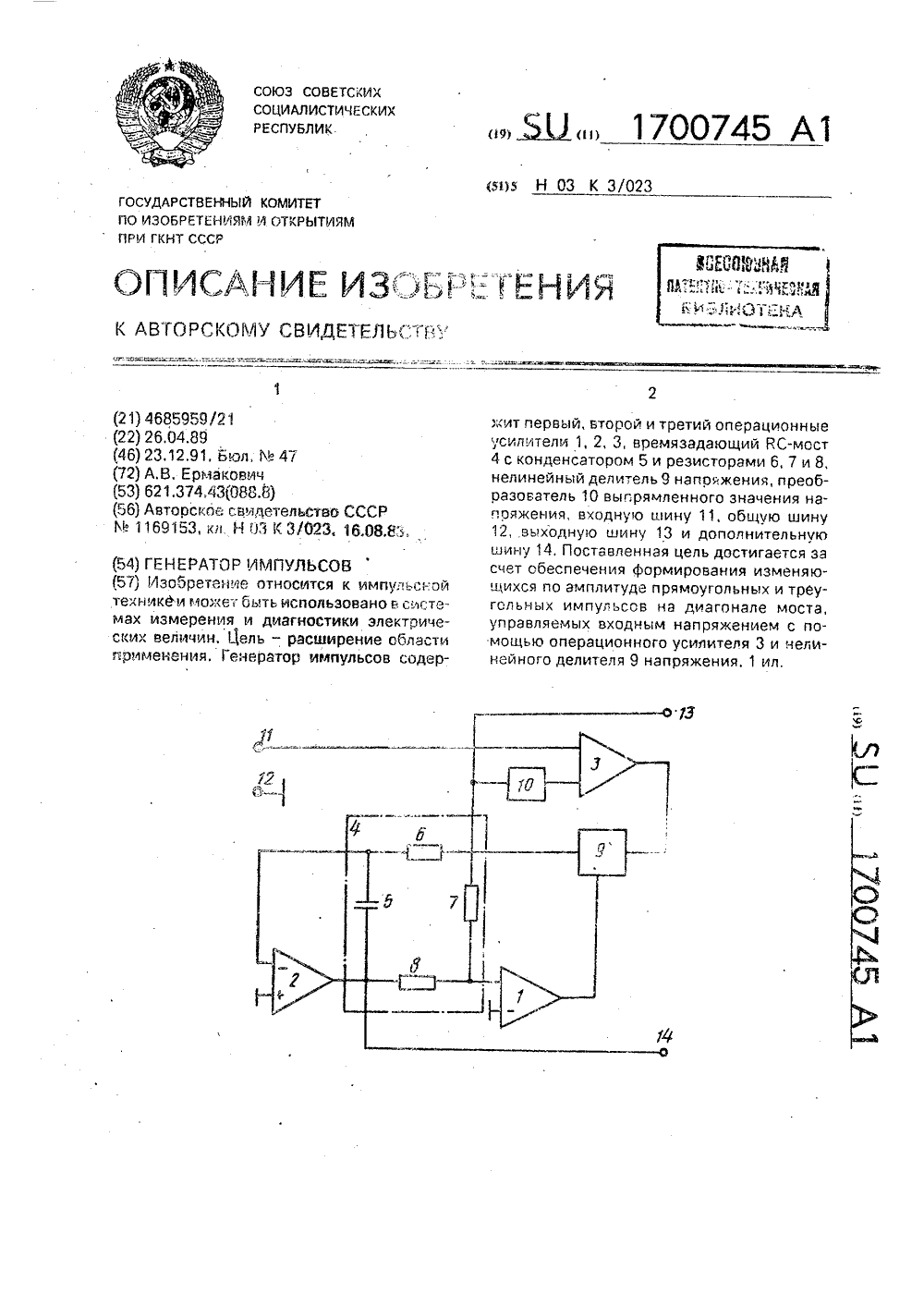

МПК: H03K 3/023

Метки: генератор, импульсов

...равных напряжений на входах усилителя 3. С выхода усилителя 1 на вход нелинейного делителя 9 псступает напряжение, близкое к напряжениям питания устройства (положительвое или отрицательное, так как усилитель 1 выполняет функцию компаратора).При этом нелинейный делитель 9 можно рассматривать как усилитель выходного напряжения усилителя 1 (с регулируемым коэффициентом менее единицы).Таким образом, установленное на первом выводе входной диагонали ВС-маста 4 напряжение, модуль которого равен входному напряжению на входной шине 11, поддерживается на этом уровне усилителем 3, охваченным обратной связью через делитель 9 и поеобразователь 10 выпаямленнога значения напряжения,С момента подачи напряжения питания выходное напряжение усилителя 2...

Номер патента: 1700405

Опубликовано: 23.12.1991

Авторы: Ермакович, Пономарев

МПК: G01L 21/12

Метки: вакуума

...9 и 10, авыходами - с первыми входами элементов И-НЕ 13 и 14, образующих .триг"гер, выходы. которых соединены с ихвторыми входами друг друга. Третий .25вход элемента И-НЕ 14 соединен с управляющим входом электронного ключа 5 ивыходом формирователя 6 импульсов, аего выход - с входом К установкисчетчика 16, с входом записи С регистра 17, с входом формирователя 6импульсов.Информационный вход регистра 17соединен с выходом счетчика 16, входкоторого соединен с выходом генератора 15,1.В соответствии с предлагаемымспособом измерения вакуумметр рабо,тает следующим образом.Термочувствительный резистор 2 помещают в газовую среду, давление которой необходимо измерить. Резистивный датчик 3 отслеживает температуру ВР газовой среды (фиг.2 а) . В ....

Номер патента: 1675864

Опубликовано: 07.09.1991

Авторы: Ермакович, Пономарев

МПК: G05D 23/19

Метки: температуры

...натранзисторном нагревателе, ток которого контролируется при помощи датчика тока, 2 з,п. ф-ль 3 ил. еализ ова н на двух па -19 и 20, 21. аботает следующим образом.Если напряжение датчика 1 отрицательной полярности, превышающее опор ное напряжение задгтчика 2, ггкже имеющее отрицательное значение, ходе компаратора 4 устан мафр логического нуля. Ключи 0 мутатора 6 замкнуты, клю и 21 разомкну ты, В этом сл уча епреобразователя 8 поступанапряжение 110, а на вход вг(7) с,в т т": -вт т 5.: ОфЯ. О 1 т Ввйт ВС в 1 Ет 1 с 1 т - Рса 1 ттЛНРУК 11 ЦсаЕ 11 ат:,т 1 нжсаН 11 Е Ц В РЕЗтУЛ 1 ттЯТЕ ЭТОГО С НОМОЦЬВ СИ д 1 тт=т 1 я 1ТОКСтЗЯДсЧЮЮ 1 ЕГО ОЕЗИ, Т.т т а Ч И ООрасат 11 отЭОГО рЕЗИС 70 ра 13 т ИС 110111 аЗ;т" емого д кацестне дят-;ика...

Номер патента: 1672476

Опубликовано: 23.08.1991

Автор: Ермакович

МПК: G06G 7/16, H03B 19/10

Метки: умножитель, частоты

...на первый вход компаратора 4, Компаратор 4 осуществляет сравнение ступенчатого напряжения, параметры которого определяются выходным кодом счетчика б и выходным напряжением управляемого инвертора 8, с выходным напряжением формирователя 3. При этом на выходе компаратора 4 формируется последовательность импульсов нулевого или единичного уровня. Их нормализация осуществляется управляемым инвертором 9, на выходе которого формируется последовательность импульсов частотой11 = 21 ой,где 1 О - частота импульсов на выходе управляемого инвертора 8;й - коэффициент пересчета счетчика б,5 10 15 20 25 30 35 40 45 50 55 Фазовый детектор 10 обеспечивает управление постоянной времени т интеграто. ра 2 и равенство входной 1, и опорной 1 частот, Конечное...

Номер патента: 1645920

Опубликовано: 30.04.1991

Авторы: Ермакович, Пономарев

МПК: G01V 3/26

Метки: емкостный

...соединенный с экранами соединительных кабелей 19 и 20 и являющийся экраном трансформатора 3. Обьемный виток 7 соединен с полуобмотками 4 и 5 и с выходом формирователя 8 пилообразного напряжения. Основной вход формирователя 8 пилообразного напряжения соединен с выходом источника 18 опорного напряжения. Выходные клеммы обмотки 6 питающего трансформатора 3 соединены с входами модулятора 16 интегрального операционного усилителя 13, являющимися его дифференциальными входами. Выходы задающего генератора 14 соединены с управляющими входами модулятора 16 и демодулятора 15. Выход модулятора 16 соединен с входом усилителя 17,а выход демодулятора 15 - с управляющим входом формирователя 8 пилообразного напряжения. Выход интегрального операционного...

Номер патента: 1644043

Опубликовано: 23.04.1991

Автор: Ермакович

МПК: G01R 19/22, G06G 7/12

Метки: выпрямленного, значения

...1 оказывается охваченным через диод 5 100%-ной обратной связью, операционный усилитель 3 работает как неинвер-тирующий усилитель с коэффициентом Кф,где РЗ, Кб - сопротивления третьего11 и шестого 14 резисторов.Напряжение УЗ в точке соединения катодов второго 6 и четвертого 8 диодов и резистора 12 определяется с учетом (3) выражением КЗ+КбП 1-132 ( -- -)ПЗ =пг КЗ+Кб кб К 2 (4(ч) Кб К 1Ф Выходное напряжение Уецна выходе 18 определяется в этом случае как КЗ+Кб01-02 ( --- )ц 2(КЗ+кб) Кб К 2 п 2Кб . К 1 После преобразования выражений(7) при 01 П 2.Для получения зависимости выходного напряжения Увы устройства как Функции модуля разности двух напряжений из выражений (6) и (7),могут быть выведены следующие условия: из (б) следует К 4+К 5 В 5 К...

Номер патента: 1636252

Опубликовано: 23.03.1991

Авторы: Буряк, Ермакович, Иоффе, Козловский, Конышев, Кукушкин, Рыков, Тармола, Яцура

МПК: B30B 15/16

Метки: гидравлическим, прессом

...верхнему положению флажок 35 совмещается с датчиком 33, подается сигнал на электромагнит пневмораспределителя 30 тормоза 7. Клапан тормоза закрывается, и рабочая жидкость поступает в цилиндры 2 и 3 через дроссель, Траверса 4 при подходе к крайнему верхнему положе. нию затормаживается и останавливается,После подачи заготовки на стол пресса рукоятка 12 перемещается в обратном направлении, полость сервомотора 14 соединяется через распределитель 13 со сливом и сервомотор поворачивает кулачковый вал в противоположном направлении. При этом срабатывают клапаны распределителя 10 подъемных цилиндров и соединяют полости последних с наполнительным баком 6 или со сливной магистралью, Одновременно под давлением рабочей жидкости из бака наполнения...

Номер патента: 1617207

Опубликовано: 30.12.1990

Авторы: Деревянко, Ермакович, Ершов, Лахтанов, Моисеенко, Плехов, Помазан, Федоров

МПК: F04D 19/00, F04D 29/70

Метки: вентилятор, осевой

...5 с выходным патрубком 8 установлен отбойный козырек 12, герекрывающий верхнюю часть щелей 11, Открытый торец стакана 9 расположен выше щелей 11, Лопатки 13 выходного лопаточного аппарата 4 установлены под углом,Л, равным углу г установки лопаток 14 рабочего колеса 2.Устройство работает следующим образом,При работе вентилятора газокапельный ток поступает в вентилятор через входной трубок 7, проходит входной лопаточный1617207 1 1 аппарат 3 и попадает снизу на лопагки 14 рабочего колеса 2. За счет вращения рабочего колеса 2 газокапельный поток приобретает вращательное спиралевидное) движение с углом закрутки, равным углу установки а лопаток 14 рабочего колеса 2. Так как угол а равен углу установки 3 лопаток 13 выходного лапа очного...

Номер патента: 1607041

Опубликовано: 15.11.1990

Авторы: Ермакович, Пономарев

МПК: H02H 7/08

Метки: защитного, машин, отключения, пуска, электрических

...контактов 6 производит запуск электродвигателя микроохладителя, а контактами 5 берет себя на самоблокировку.При срабатывании первого силового реле 1 контакты 2 отключают цепь питания обмотки реле 7. При этом на третьем входе первого элемента И 27 устанавливается уровень логического нуля, снимаются сигналы имитации перефазировки и перегрева, размыкается контакт 8, замыкается контакт 25, а контакты 29 и 30 размыкаются с задержкой, определяемой элементом 28, превышающей время последовательного срабатывания всех реле. На этом цикл самоконтроля заканчивается, кнопка ПускБотпускается и схема устанавливается в рабочее состояние, при котором исполнительные реле 12, 17 и реле 7 обесточены. При работающей установке обмотки исполнительных...

Номер патента: 1583927

Опубликовано: 07.08.1990

Авторы: Ермакович, Петрушенко, Пономарев, Щелканов

МПК: G05D 23/19

Метки: температуры

...энергии Я, переданной нагревателю 8 в течение времениТЭ - й, равного длительности периода затухающих колебаний разности температур. В момент времени Сэпо перипадупорогового элемента 16.из в "0" на выходе формирователя 21 импульсов появляется сигнал уровня "0".Выходной код счетчика 9 поступает на вход цифроаналогового преобразова" теля 11 и соответствует времени , периода колебания разности температур датчикаи задатчика 2 относительно нуля. Значение кода Б счетчика 9 к моменту времени йз определяется какл, (1)Т 3л.15 азрядиость цифроаналогового преобразователя 11. 839240 45 50 55 Подставив выражение (4) в (2)получают Мгде -- сопз 1 апТа определяемая часГ1ь тотой опорного генератораи разрядностью цифроаналогового преобразователя...

Номер патента: 1578518

Опубликовано: 15.07.1990

Авторы: Ермакович, Пономарев, Щелканов

МПК: G01K 7/20

Метки: температуры

...напряжение, смещающее потенциал инвертирующего входа операционного усилителя 8 на величину его напряжения смещения, причем компенсациянапряжения смещения операционногоусилителя 8 тем полнее, чем меньшесоотношение К 6/К 5, где В 5 - сопротивление резистора 10, а Кб - сопротивление резистора 11,Измерительный мост 2, подборомсопротивлений резисторов 3-6 балансируется при некоторой начальной температуре, При изменении температурытермопреобразователя 7 сопротивления,на выходе операционного усилителя 8,коэффициент усиления которого с высокой степенью приближения Определяется выражениемКф+ К 5еК "фгде К - сопротивление резисторов 6и 11 при их параллельном соединении,устанавливается напряжение, пропорциональное изменению температуры,...

Номер патента: 1537218

Опубликовано: 23.01.1990

Авторы: Волков, Ермакович, Ладный, Целуйко

МПК: A61B 10/00

Метки: болезни, диагностики, дистонии, дифференциальной, ишемической, нейроциркулярной, сердца

...ТХБ в плазме крови,( и сра (у пос.)с Е:-)М радиоим муцо,Огцчс) сР им м( т(дом г Из табл.видно что ) больцс го с вер и ф РГ и р 0 В а н и 0 Й 1В С Г 10 с л е В 3 ) Г 31(В)1 с 15я ,.1,И по сравнению: е о исхо Гнь; Значениемlэ 1.5(ср 2. БО.(ьной 1 ., го.Г.с;Гиагнозом нейроциркулятс рная дистопия скс( р;Г Ологи чес.к им с(ндром О)3 Исто.) Ия болезни22.Гробс дозированной физической нагрузкой на Велоэргометре ОГецРГ;и как отр:(- цатегьнк) - на высоте нагрузки 50 кгм, /мин больной желоб не предъявлял и(Г(емических изменений ца ЭКГ не выявлено, двойР с( С С Ч И Т Ь В а К ) Т Д И с 1 Г Ц О С 1 И Ч ( С К И И И Ц;3 Е К . П Оформлс сод(ржание ТХБ; (пг,мл)1 И ==соер;-(НГ(ие Ь кето-ПГФ, (НГ мл, .)до и НО(лс Ь;)1,.,3)ис(гцосгР(руРО) ИЬ цри...

Номер патента: 1534448

Опубликовано: 07.01.1990

Авторы: Ермакович, Пономарев, Щелканов

МПК: G05F 1/585

Метки: биполярный, источник, эталонного

...линейного делитегя 5 напряжения, обеспецивая тем самым линейный режим работы операционного усилителя 1, в цепи отрицательной обратной связи которого находятсястабилитрон 3 и регулируемый делитель 8 напряжения. Напряжение на конденсаторе 1 О, а значит, и на неинвертирующем входе операционного усилителя 1 в момент подаци напряжения питания на схему равно нулю, При этом навыводе 1 б Формируется напряжение +Ез,равное +Е =Б где П- напряжениестабилизации стабилитрона 3.,Прямоугольные импульсы посупающие на управляющие .ходи аналоговыхключей 11 - 14, обеспечивают поочередное сраба;ыв .ние ключей 12 13и 11, 14, Выходн наг 1 ряжение регулируемого делителя 8 напряжения, являющееся частью напряжения стабилизациистабилитрона 3, передается на...

Номер патента: 1512724

Опубликовано: 07.10.1989

Авторы: Ермакович, Иоффе, Казберюк, Конышев, Листопадов, Цуркан, Юрченко

МПК: B23D 33/12

Метки: разделения, слитков

...После установки слитка в станке перемещением каретки 1 измерительное устройство 2 в оответствуюшее началу измерезаготовки 3 и прижимают ерительного устройства 2 к поитка. Поворачивают слиток вокдольной оси и одновременно каретку 1 измерительного устдоль слитка с шагом . Рорительного устройства катится ти слитка по винтовой линии 5, рой измеряется датчиком 6.винтовой линии 5 достигнет ответствуюшей заданному объезаготовки 3, на слитке дела- а или в этом месте устанаваготов линии;овки в начале из Формула изобретени формы сли а за- одачу Составите Тскрсд И Тираж 83 та по изоб Ж - 35 Р ь 1 Сп ФилимВерее новКорректор Л. ПатайПодписноерытиям при ГКНТ ССд. 4/5ород, ул. Гагарина, 10 1. Яцола арственного комит 113035, Москва,нно.издательский...

Номер патента: 1494201

Опубликовано: 15.07.1989

Авторы: Ермакович, Щелканов

МПК: H03B 19/00

Метки: умножитель, частоты

...6 на выходе блока сравнения 11 устанавливается "1", запрещая дальнейшее изменение состояний счетчика 9 по сигналу на его счетном входе.При достижении пилообразным напряжением Ц на первом входе компаратора 6 значения по фронту выходного сигнала компаратора 6 "1" (с выхода блока сравнения 11) переписывается в 0-триггер 8,устанавливая счетчик 9 в исходное состояние, что приводит к установлениюна выходе блока 11 сравнения "0", анапряжение на выходе второго цифроаналогового преобразователя 13 принимает значение С приходом очередного импульса умножаемой частоты 0-триггер 8 устанавливается в исходное .состояние, снова разрешая работу всего умножителя частоты в целом.формирование импульсов требуемой частоты и требуемой скважности...

Номер патента: 1491603

Опубликовано: 07.07.1989

Авторы: Бабушкин, Буряк, Ермакович, Иоффе, Конышев, Крашевич, Пахомов, Пудла, Скороход, Староселецкий, Тармола

МПК: B21H 1/04

Метки: железнодорожных, колес, прокатки

...наклонного валка в момент контакта с ободом колеса.1 При подводе верхнего наклонного валка к колесу по известному способу со скоростью 70 мм/с время перемещения валка составляет 2,6 с, а время операции осадки обода колеса по ширине при температуре заготовки 1060 на величину 13 мм составляет 1 с. Суммарное время выполнения указанных операций составляет 3,6 с при общем машинном времени цикла 18 с. При выполнении операции подвода и осадки обода колеса по ширине и существующих скоростях перемещения верхнего наклонного валка отклонениеразмеров толщины прокатанной частидиска у обода от номинального размера 19,2 мм составляет +3 при величине номинального размера формованной части диска у обода, получаемого на прессе усилием 100 мН -20,8...

Номер патента: 1490111

Опубликовано: 30.06.1989

Авторы: Ермакович, Ершов, Пономарева, Холпанов, Хотин, Цепкало, Шишло

МПК: B01D 1/06, B01D 1/10, C07C 126/02 ...

Метки: аппарат, водных, выпаривания, выпарной, мочевины, растворов

...13 в объемный сепаратор 4, вкотором поддерживается глубокий вакуум, параметры пара изменяются полинии постоянной энтропии и пар иэнасыщенного переходит н увлажненноесостояние, Для растекания струй увлажненного пара по всей защшцаемойповерхности сопла 13 наклонены всторону поверхности и образуют с ееобразующей острый угол, Далее потокувлажненного водяного пара, равномерно распределившись по периметрузащищаемой поверхности, поступает вследующий канал, образованный внутренней поверхностью объемного сепаратора 4 с усеченным конусом 14, Всужающемся канале происходит стабилизация течения увлажненного пара с образованием развитого пограничногослоя на коротком участке, Сопла 13направлены н сторону вектора скорости основного потока...

Номер патента: 1488052

Опубликовано: 23.06.1989

Авторы: Буряк, Ганжа, Ермакович, Зайцев, Иоффе, Клименко, Колесниченко, Лебедь, Мазуркевич, Мураш, Пахомов, Рыков, Тармола

МПК: B21B 39/00

Метки: колес, проката, рольганг, типа, транспортирования

...из Г-образныхчастей, жестко связанных поперечинами 8, Горизонтальные полки выполненыс проемами под ролики рольганга, Навнутренней поверхности стенок профилированнойрамы 6 жестко установленыфиксаторы 9 в виде продуктов круглого сечения для размещения на них ступицы транспортируемых колем (изделия 12).В поперечинах 8 выполнены отверс" тия для установки профилированной рамы 6 на штыри 10 опоры 11.Устройство работает следующим образом. 0При необходимости транспортирования изделий 12 типа железнодорожных колес или других тел вращения со ступицей, диаметр которых не соответствует проектному сортаменту, на кото рый рассчитан рольганг, на штыри 1 О опор 11, связанных со станиной 1, ус" танавливается профилированная рама 6, горизонтальные полки...

Номер патента: 1478137

Опубликовано: 07.05.1989

Авторы: Ермакович, Пантелеев, Щелканов

МПК: G01R 19/22

Метки: выпрямленного, значения

...диод 7 смещен в обратном направлении.При подаче на вход 11.напряжения отрицат льной полярности диод 4 смещен отрицательным выходным напряжением усилителя 1 впрямом.направлении, усилитель 1 охвачен 100 отрицательной обратной связью. На вход масштабирующего усилителя (первый вывод резистора 8), образованного усилителем 2 и резисторами 8 и 9 его обратной связи, подается напряжение отрицательной полярности, равное .вход" ному напряжению. Диод 7 смещен в прямом направлении. На неинвертирующий вход усилителя 2 подается с выхода усилителя 3, работающего в режиме повторителя, потенциал общей шины 13. На выходе 12 формируется напряжение также положительной полярности с коэффициентом передачи, равным отношению сопротивления К и К резисторов 9 и 8...
