Рябов

Номер патента: 818953

Опубликовано: 07.04.1981

Авторы: Вяльцев, Кваша, Рябов

МПК: B63B 43/06

Метки: компенсации, кренаплавучего, средства

...состоянии (при отсутствиикрена) верхние отсеки 1 и 2 заполненыжидким балластом. Нижние отсеки 3 и 4 висходном состоянии практически свободны 10от балласта,При появлении предельного угла кренана какой-либо из бортов, например, правый,происходит поворот рычага 9 через вертикаль под действием противовеса 12, перемещающегося в направляющих в однойплоскости, в положение, показанное пунктиром. Конструкция направляющих условно не показана в связи с известностью решения. Вследствие этого перемещается трос 2010, открывая запорный орган 8. Балластначинает перетекать самотеком из отсека 2в отсек 3 противоположного борта по переливному каналу 6. Благодаря перемещению балласта к противоположному борту 25создается восстанавливающий момент иплавучее...

Номер патента: 818648

Опубликовано: 07.04.1981

Авторы: Новиков, Рябов, Сергиенко

МПК: B03B 5/00

Метки: высотыуплотненной, отсадочноймашине, постели

...цель достигается тем, что 5 оно дополнительно снабжено двумя линиями заряда измерительного конденсатора, при этом первая выполнена на транзисторе, а вторая на резисторе, входы обеих линий соединены с детектором, а выходы - с из мерительным конденсатором.На фиг. 1 представлена принципиальная схема устройства измерения уровня постели; на фиг. 2 - характеристики входной и выходной информации по каждому блоку, 15Устройство для измерения уровня отсадочной постели содержит поплавковый датчик 1, рычажную систему 2, сельсинный преобразователь 3, детектор 4, выпускной клапан пульсатора 5, транзистор 6, рези стор 7, диод 8, измерительный конденсатор 9 и регулятор разгрузки тяжелых фракций из машины 10.Работает устройство следующим...

Номер патента: 817611

Опубликовано: 30.03.1981

Авторы: Мартяшин, Ольшевский, Рябов, Стрельников

МПК: G01R 27/26

Метки: времени, двухпо-люсника, емкости, интервал

...значение - О и достигает насыщенияворОнас (фиг, 2), При превышении выходным напряжением по абсолютной величине значения -О р срабатывает компаратор 10, выходной импульс которого поступает на вход интегратора 12, где формируется напряжение О , которое постепенно выводит операционный усилитель 5 из режима насыщения. Подача О,и осуществляется через модулятор 13 и дополнительный опорный резистор с сопротинлением Вц на/ вход операционного усилителя 5, при этом напряжение на его выходе при разомкнутом ключе 8 будет изменяться по следующему закону:Одновременно компаратор 10, элемент 15 ИЛИ и триггер 16, срабатывающий по задним фронтам импульсов, формируют сигналы (фиг.2), которые подаются на управляющие входы коммутатора 2 и...

Номер патента: 817064

Опубликовано: 30.03.1981

Авторы: Бакакин, Караваев, Локтионов, Петров, Поживанов, Рябов, Сафоновский, Черняк, Штейнберг

МПК: C21C 5/30

Метки: плавкии, режимакислородно-конвертерной, шлакового

...не "зажглась" (Фиг. 1, позиция 11) и в конце продувки, при снижении количества конверторных газов (фиг, 1, позиция 14). Вытекание переокисленного шлака из летки также может наблюдаться и при недостаточно вспененном шлаке, а лишь по достижении им уровня летки (фиг. 1, позиция 11), чтр не во всех случаях соответствуетприближению периода выбросов.Предлагаемый способ контроля шлакового режима осуществляется при помощи устройства, которое содержит последовательно соединенные датчик, усилитель с фильтром и вторичный прибор, введены дна Фотореле, пороговыйэлемент,два элемента И, а также 60 дна индикатора, причем первое фото- реле свизировано на корпус конвертора выше летки, а второе Фотореле ниже летки, при этом выходы фото- реле связаны с...

Номер патента: 815722

Опубликовано: 23.03.1981

Авторы: Кожевников, Рябов, Севериков

МПК: G06F 3/00

Метки: сопряжения

...абонента, занесенных в пятый 7 и четвертый 8 регистры, на выходе четвертого регистра 8 появляется высокий потенциал, подготавливая триггер 16 конца обмена к установке. При поступлении с выходов усилителей 12 сигналов на третий вход первого элемента 12 И команды Чтение и при высоких уровнях сигналов на первом и втором входах последнего на его выходе вырабатывается сигнал запроса (фиг, 3), который через элемент 13 ИЛИ поступает в блок 6 управления. Блок 6 управления инициирует последовательность передачи данных, в результате которой абонент-передатчик заносит во второй регистр 4 информацию, которая по сигналу с выхода блока 6 управления поступает через информационную шину и усилители 10 к устройству сопряжения абонента-приемника. При...

Номер патента: 815611

Опубликовано: 23.03.1981

Авторы: Макаров, Молдавский, Рябов, Юренков

МПК: G01N 27/84

Метки: дефектоскоп, магнитный

...магистрали слива суспенэии, блока 14 измерения размагниченности магнитного порошка, компаратора15, второй вход которого подключен к.источнику 1 2 опорного напряжения, ифвэорегудятора 16, а также из двух, соединенных встречно-параллельно, тиристоров 17 и 18, управляющие электродыкоторых подключены к фазорегулятору16, и понижающего трансформатора 19,в первичную обмотку которого включенытиристоры, в вторичная обмотка подключена к катушке 11 индуктивно,ти дляразма гничивания суспензии,Дефектоскоп работает следующим образом.Для автоматического контроля величины размагниченности магнитного порошка.в суспенэии с помощью переменного резистора, расположенного в источнике 12опорного напряжения, на его выходе устанавливается опорное напряжение,...

Номер патента: 815043

Опубликовано: 23.03.1981

Авторы: Бакакин, Волков, Дубровский, Локтионов, Паринов, Рябов, Щеглов

МПК: C21C 5/32

Метки: продувкойметалла

...сдвъгают пофазе на 180 см,фиг.3) . Это способ. -ствует развитию процессон накоплениякисЛорода в шлаке и последующему егорасходу на окисление углерода.Эксперименты показывают, что присовместном колебательном воздействииукаэанных параметров, положительныйэффект может быть достигнут при существенно меньших по абсолютной величине колебаниях, нежели в известныхспособах. Достаточными являются изменения расхода окислительного реагента, положения фурмы и давления в рабочем пространстве, соответственно,в пределах 0,8-1,2:0,7-1,3:0,8-1,2относительно их базовых опорных значений.Поддержание автоколебательного режима скорости обезуглероживания в желаемых.пределах позволяет интенсифицировать тепло- и массообменные процессы за счет периодического...

Номер патента: 813628

Опубликовано: 15.03.1981

Авторы: Базилевский, Володин, Гонгадзе, Доржиев, Кралин, Кулькин, Малыхин, Рябов, Фишлер, Хохлов, Чичулин

МПК: H02M 7/12

Метки: переменногонапряжения, постоянное

...включен двухполюскый разъединитель 10 и отключены разъединители 8 и 9. Пары выпрями тельных мостов 2 и 3 по отношению к печи графитации оказываются включенными последовательно, что и обеспечивает повышенное напряжение агрегата. Конденсаторные батареи 4 и 5 при этом оказываются включенными параллельно. Эти батареи осуществляют искусственную коммутацию вентилей ,неуправляемой катодной группы первойпары мостов 2 и неуправляемой анодной группы второй пары мостов 3.В управляемых группах вентилей этихпар осуществляется естественная коммутация. В целом весь преобразователь работает с высокими энергетическими показателями. При этом двухфазные уравнительные реакторы б и 7оказываются исключенными из схемыпреобразования, и поэтому в них от...

Номер патента: 643048

Опубликовано: 28.02.1981

Авторы: Гринченко, Гулько, Козловский, Минц, Плешакова, Рудишин, Рябов, Цыбин, Шиканов

МПК: H05H 5/02

Метки: нейтроннойтрубки

...электрод нз металла, содержащего изотопы. водорода, проводят термообработку деталей н запайку трубки, в затем распыляют этот электрод воздействием лазщного излучения.10Режимом напыления можно управлять нэменяя параметры генерации лазера, потенциал и температуру подложки. Кроме того, меняя .форму поверхности распыляемого металла,.можно, в случае различных 15 . конфигурвцн 1 нейтронообразующей мишени трубки, цобнваться подобия геометрий фронта образуемой плазмы н поверхностн мншенн, что должно позволить уиучшнть степень однородности мншенн. 20Согласно предлагаемому способу, сначала изготовляют электроды, корпус, оптическне окна, высоковольтные вводы, подложку мишени. Затем осуществляют электрическую полировку, травление, обез...

Номер патента: 808533

Опубликовано: 28.02.1981

Авторы: Абрамовский, Дудка, Елинсон, Кауров, Руденко, Рябов, Яременко

МПК: C21B 7/20

Метки: доменнойпечи, загрузочное

...таким образом траверса 14 по. лучает односторонний перекос, а штанги10 конуса 11 смещаются одновременнос траверсой 14, изменяя угол наклонаконуса 11,.Для получения противоположного смещения конуса 11 шток 15, который былвыдвинут, вцвигают в цилиндр гиаропривоаа 16, а другой шток 15, которыйЯбыл вцвинут, выдвигают, таким образомтраверса 14 получает односторонний перекос, противоположный первоначальному,3 4а штанги 10 кантуют конус 11 в противоположное первоначальному положение.При необходимости загр;узки шихты в два другик положения, перпенцикулярнык первичным цвум радиусам распределения, приводят в действие другие два (из четырех) гиаропривоца 10 (фиг, 2), при поднятии (по выдвижении) одного штока 15 другой шток 15 опускается...

Номер патента: 808114

Опубликовано: 28.02.1981

Авторы: Данилин, Николаев, Опаснов, Рябов

МПК: B01F 13/08

Метки: перемешивающее

...2, мешалки 3 и ведомой магнитной полумуфтты 4. Вал 2 вращается в подшипнике, состоящем из втулок 5 и 6 и торцовой пяты 7.Втулка 5 закреплена в корпусе 1, а втулка 6 - на валу 2. Торцовая пята 7, верхний торец втулки 5 выполнены с уклоном, что способствует стеканию конденсата к трущимся поверхностям. Ведомая магнитная полумуфта 4 взаимодействует с ведущей магнитной полумуфтой 8 через герметичную перегородку 9. Теплообменник 10 может быть например, змеевиковый, трубчатый, пластинчатый, спиральный и т, п.Предлагаемое устройство работает следующим образом.Через патрубок 11 в корпус 1 подаетсяисходный продукт, заполняющий ".1/4 объема аппарата.Температура в аппарате во время технологического процесса поддерживается 30 - 40 С. Через патрубок...

Номер патента: 806767

Опубликовано: 23.02.1981

Авторы: Авербух, Беневоленский, Гринберг, Дакалов, Елинсон, Котельников, Майоров, Некрасов, Праздников, Ревин, Рябов, Савелов, Тиц, Филиппов, Хейфец, Целиков

МПК: C21B 7/18

Метки: доменной, загрузочногоаппарата, печи, распределитель, шихты

...в шахтную печь направлякщее устройство 1 устанавливают относительно односкатной воронки 2 таким образом, что выгруэочное окно 3 оказывается смещенньм относительно наибольшего радиуса вылета (Р рк ) направляющего устройства 1. Затем подают материал в односкатную воронку 2, которую при этом вращают совместно с направляющим устройством 1 в направлении от наибольшЕго радиуса вылета(Я,рк к выгруэочному отверстию 3 воронки 2. Пройдя -через выгруэочное отверстие 3, материал попадает на наклонную рабочую поверхность направляющего устройства 1, сходя с которой он укладывается на колошник широкой кольцевой полосой равномерной толщины в радиальном направлении.Этот эффект является результатом совместного действия на частицы шихты, истекающей из...

Номер патента: 806427

Опубликовано: 23.02.1981

Авторы: Борщевский, Дмитриев, Попов, Рябов, Санько

МПК: B28B 21/24

Метки: трубчатыхизделий, формования

...9Нижние концы ввликов 17 посредствомпередачи винт-гайки 19 кинематическисоединены нижним концом штанги 13.Установка для изготовления трубчатыхиэделий работает следующим обрезомформу пря ) помощи грузоподъемиогомеханизма устанавливают вертикальнораструбом вверх строго соосно с осьювращения головки 6 редиального прессования.Головку 6 радиального прессованияопускают в крайнее нижнее положениеи включают одновременно приводы 3 и 4вертикального перемещения головки иподачи бетонной смеси в форму. Рыхлаябетонная смесь попадает на вращаощийся распределительный конус 10 и метателями 11 отбрасывается к Стенкамформы под прессующие ролики 9.Формула изобретения Установка для формования трубчатых изделий, содержещая станину, в направляющих которой...

Номер патента: 805970

Опубликовано: 23.02.1981

Авторы: Гридина, Егоров, Карлин, Коновалов, Кузьминский, Лобков, Рябов, Соколов, Тишаев, Шапкина

МПК: A21D 8/08

Метки: антиадгезионный, оборудования, органам, пищевых, предот-вращения, прилипания, продук-tob, рабочим, состав, технологичес-кого

...Ь в 7,7-22,3 и у третьего образца (метилфенилсилоксановый полимер, не содержащий металл) потери веса составляют Д а 7,4-17,6. Образец, Й 4 5 б 7 8(Ге 0,1); 7 - полиметилфенилмедьсилоксан (Со 0,05); 8 - полиметилфенилникельсилоксан (й 1 0,05),П р и м е р 1. На 100 г полиметилфенилсилоксанового полимера берут1 г полиметилфенилжелезосилоксановогополимера, содержащего 5 железа, б гметилтриацетоксисилана, 100 г растворителя. Данной композицией обрабаты"вают предварительно отдробеструенные пластинки из пищевого алюминия,Пластинки в течение часа выдерживаютпри комнатной температуре,а затемпрогревают в течение 2 ч при 200 С;Обработанные пластинки зксплуатиру- ,Яются при 400 С в течение 40 ч с соОхранением удовлетворительных антиадгезионных...

Номер патента: 805132

Опубликовано: 15.02.1981

Авторы: Баклашов, Рыков, Рябов

МПК: G01N 15/06

Метки: жидкости, загрязненно-сти

...Фильтр, установленный перпендикулярно потоку, и перемешают егос постоянной скоростью. Частицызагрязнений, размеры которых большедиаметра отверстий в фильтре, закупоривают отверстия фильтра и расходчерез него уменьшается. За счет перемещения Фильтра в поток попадаютнезакупоренные отверстия.При постоянной и равномерной пообъему жидкости загрязненностй наступает равновесие: количество закупориваемых отверстий Фильтра равно количеству отверстий, поступающих впоток за счет перемещения Фильтра,Так как перепад давления на Фильтре, скорость его перемещения и количество открытых отверстий постоянны,постоянен и расход через фильтр.При изменении загрязненности изменяется количество открытых отверстий.в Фильтре и соответственно изменяется...

Номер патента: 804455

Опубликовано: 15.02.1981

Авторы: Борщевский, Дмитриев, Попов, Рябов, Санько

МПК: B28B 21/24

Метки: трубчатыхизделий, формования

...смеси, выполненный в видесоединенного с датчиком 12 вертикальных перемещений через блок 13 управления регулируемого блока 14 питания.В полости вала 5 размещена центральная штанга 15. Нижний конец оси 8 15каждого ролика 9 упруго закреплен назаглаживающем цилиндре б и соединенпосредством тяги 16 с нижним концомцентральной штанги 15.Установка работает следующим об- Яразом,Форму при помощи груэоподъемногомеханизма устанавливают вертикально,соосно с осью вращения головки 6 ра,циального прессования. Головку 6 ра- д 5диального прессования опускают вкрайнее нижнее положение и одновременно включают приводы 3 и 4 вертикальных перемещений головки и подачибетонной смеси в Йорму. Рыхлая бетонная смесь попадает на...

Номер патента: 804454

Опубликовано: 15.02.1981

Авторы: Борщевский, Дмитриев, Попов, Рябов, Санько

МПК: B28B 21/14

Метки: трубчатыхизделий, формования

...объединение "Союзжелезобетон";цилиндр 9 с закрепленными на осях 10 прессующими роликами 11 и распределительный конус 12 с лопастями-метатеж 4 ми 13 и нагнетателями в виде пластин 14. Привод 3 вертикальных перемещений головки 5, привод 7 устройства б подачи бетонной смеси снабжены регулятором 15, между датчиками 16 - 18 которого размещен диск 19,закрепленный на верхнем конце центральной штанги 20, размещенной внутри полого вала 8. Ось 10 каждого прес- сующего ролика 11 шаонирно эакреплена на эаглаживаюшем цилиндре 9 и соединена тягой 21 с нижним концом центральной штанги 20.Установка для Формова.ния трубчатыхизделий работает следующим образом.Форму при помощи грузоподъемного механизма устанавливают...

Номер патента: 803954

Опубликовано: 15.02.1981

Авторы: Гарин, Горохов, Красовицкий, Кротов, Рябов

МПК: B01D 53/26

Метки: адсорбер

...кая обечайка 3, к боковой поверхности кото. рой прикреплены перфорированные стаканы 4, на которых закреплены фильтровая 5 и каркасная 6 сетки. Внижней части обечайка 3 выполнена со сливными отверстиями 7, перекрытыми фильтровой сеткой 5. В корпусе 1 находится адсорбент 8.803954 от Фиг.Составитель Л. Эпштей актор М, Петрова Техред М. Федорнак орректор В. Синицкая Подписи Тираж 717енного комитета Сний и открытий Раушская наб., д. нлиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Адсорбер работает следующим образом.Рабочий поток, провдя через слой адсорбента, через фильтровую сетку 5 и перфорированные стаканы 4 последовательно через латрубок 2, обечайку 3 и перфорированные стаканы 4 поступает в слой адсорбента 8. Такой ввод...

Номер патента: 802939

Опубликовано: 07.02.1981

Авторы: Беляев, Бурлов, Романовский, Рябов

МПК: G05D 23/24

Метки: регулятор, температуры

...цель достигается тем, что регулятор содержит йС -цепь и цепь обратной связи, выполненную в виде последовательно соединенных диода и резистора, через которую выход усилителя связан с его входом, причем точка соединения диода и резистора через ЦС-цепь подключена к катоду снмнсторного коммутатора,При переходе напряжения сети череэнулевое значение формирователь 1вырабатывает импульсы длительностью160-240 мкс (см. Фиг. 2, а, 6) . Припонижении температуры, контролируемой датчиком 4, ниже заданной сопротивление датчика 4 увеличивается,.что вызывает нарушение баланса моста3, В момент перехода напряжения сетичерез нулевое значение на входе усилителя 2 появляется импульс напряже 1 ф ния, амплитуда которого определяетсявеличиной разбаланса моста...

Номер патента: 802498

Опубликовано: 07.02.1981

Авторы: Баранов, Гайдуков, Зайцев, Лаптев, Мартьянов, Попов, Рябов

МПК: E21B 7/04

Метки: буренияскважин, направленного

...устанавливаются соответственно горизонтальные оси 11 установки фонаря 14 и ограничители 18 его поворота в вертикальной плоскости, а шайба 19 с профильными поверхностями 20 принимает форму двух жестко соединенных между собой колец.Работает устройство следующим образом.Разрушение горной массы в забое скважины осуществляется резцами 2 коронок 1 и шарошками 7 резцедержателей 6 при передаче им крутящего момента и напорных усилий вращающимися буровыми ставами 4. При разрушении однородной горной массы резцедержателн 6 с шарошками 7, осями 21 и роликами 22 вращаются симметрично осям бурения.Описанные из центров буровых ставов вокруг роликов 16 окружности имеют диаметры, большие диаметров скважин, поэтому ро-. лики 16 равномерно врезаются в...

Номер патента: 801184

Опубликовано: 30.01.1981

Авторы: Подобедов, Рябов

МПК: H02J 3/18

Метки: источник, реактивноймощности, трехфазный

...источником реактивной мощности.Поставленная цель достигаетсятвм, что в трвхфазном источнике рвактивлой мощности, состоящем иэ трех Фазной батареи конденсаторов, двухантипараллвльных трвхфаэных мостовыхсхем, образованных тиристорами, идросселя, дроссвль выполнен многооб"моточным по числу тиристоров, причем 30 укаэанные обмотки включены послвдо(61) Дополнмтвльнов к авт. свид-ву801184 Формула изобретения Филиал ППП "Патен г. Ужгород, ул, П ектная,4 вательно с каждым тиристором и расположены на одном магнитопрбводе.На чертеже представлена принципиальная схема предбагаемого источника реактивной мощности.Устройство содержит тиристоры 1- 12, на которых собраны две антипа 5 раллельные трехфазные мостовые схема; одна - на тиристорах 1-3 и 7-9, а...

Номер патента: 800759

Опубликовано: 30.01.1981

Авторы: Бабкина, Малкин, Рябов, Ткачук

МПК: G01M 3/26

Метки: герметич-ности

...давлений.На чертеже приведена схема предлагаемого устройства.Устройство содержит теплоизолированную эталонную емкость 1 с помещенным в ней испытуемым изделием 2, преобразователь 3 давления, измеритель 4 перепада давлений и систему подачи газа, имеющую вентили 5-10.Контроль герметичности изделий осуществляется следующим образом.Через открытые вентили 5-7 газ под давлением подается в эталонную емкость 1 и испытуемое иэделие 2.При достижении заданного давления в эта" лонной емкости закрывается вентиль 5, а при последующем достижении заданного давления в испытуемом изделии (большем по величине, чем в эталонной емкости) закрываются вентили б и .7, при этом вентили 8-10 остаются открытыми. Для замера вентиль 10 закрывается,.а эталонная...

Номер патента: 799999

Опубликовано: 30.01.1981

Авторы: Журавлев, Итина, Лошкарев, Попко, Рябов, Шапошников

МПК: B61L 25/02

Метки: инфор-мации, объекта, подвижного, считывания

...тем самым устройство в рабочий режим на время считывания номера объек 0 та. Это обеспечивается тем, что единичный сигнал с выхода блока 11 запрещает работу генератора 9 режима холостого хода и разрешает работу генератора 8 рабочего режима (фиг.З,в) 35 и одновременно, поступая на первый вход элемента 21 И-НЕ блока 5 считы- вания, разрешает прохождение сигналов с выхода Фотоэлектронного преобразователя 4 в блок 5 считывания. Вы ходной сигнал Фотоэлектронного преоб"разователя при единичном сигнале на его управляющем входе (рабочий режим) повторяет конфигурацию траФарета, причем его засветке соответствует единичный, а затемнению - нулевой сигнал.При дальнейшем продвижении кодового трафарета 1 и при выходе его "включающей" части из...

Номер патента: 798051

Опубликовано: 23.01.1981

Авторы: Гамилов, Мещеряков, Подвигин, Рябов

МПК: C02F 3/14

Метки: аэрации, жидкости

...2 5 10 20 30 40 50 Высота расположенияисточника, см Количестводиспергируемоговоздуха,л/мин 4,0 5,5 8,0 12 20 12 зырьков, образованным за счет внедрения основной струи.Замеры поверхностной аэрациижидкости круглыми и плоскими струями,полученными при подаче жидкости вколлектор с круглым и щелевым отверстием одинакового сечения и подаваемыми под различным углом кповерхности, приведенные в табл. 1,показывают, что количество диспергированного воздуха (степень аэрации) существенно зависит от угла встречи струи с поверхностью. Максимальная степень аэрации как для круглых, так и для плоских струй достигается ,при углах 30-45 . При,больших эначеониях углов увеличивается глубинапроникновения основной струей и объем увеличенного ею воздуха,...

Номер патента: 796025

Опубликовано: 15.01.1981

Авторы: Гохман, Музалев, Прудников, Рябов, Свешников, Серебров, Яуре

МПК: B61D 17/20

Метки: грузовоговагона, переездная, площадка

...рамы 1 вагона с помощью кронштейнов 2, осей 3 поворота и проушин 4 прикреплены панели 5, расположенные по обе стороны головки б автосцепки. Панели 5 установлены соосно и по торцам выполнены в виде клиньев 7 для предотвращения столкновений и повреждений при движении сцепленных вагонов по криволинейным участкам пути с опущенными переезд- ными площадками и при 1 олчках,ваго" нов в продольном направлении. Для перекрытия автосцепного пространства и предотвращения возможного травмирования обслуживающего персонала при переходе через площадку панели 5жестко соединены между собой кожухом8, в котором предусмотрены два боковых скоса 9, предупреждающих смятив панелей 5 при боковом контакте с головкой б автосцепки, при этом скосы 9 по горизонтали...

Номер патента: 795542

Опубликовано: 15.01.1981

Авторы: Надолинский, Рябов

МПК: A62C 37/06

Метки: длясудовой, противопожарной, сигнальное, системы

...осевого перемещения стакан 1 1, заполненный рабочей средой на дне тсоторогозакреплев шток 12, выполнейный с переменным по795842 3алине диаметром. В штоке 12 выполненвнутренний канал с регулируемым про, ходным сечением посредством винта 13Причем шток 12 пропущен в центральноеотверстие крышки корпуса 6 выполненнойв виае гильзы 14.Устройство работае следующим образом,. В исходном положении эапорный клапан 2 закрыт, стакан 11 находится внижнем положении. Внутренний канал штока 12 посреаством винта 13 оттарированна определенное время истечения рабочейсреды из стакана 11 в полость гильзы 14.При возникновении пожара и необходимости подачи огнегасительной жидкос.,ти в охраняемое помещение 9 открываютклапан 2. Под действием давления...

Номер патента: 794710

Опубликовано: 07.01.1981

Авторы: Рябов, Цымбал

МПК: H03D 1/00

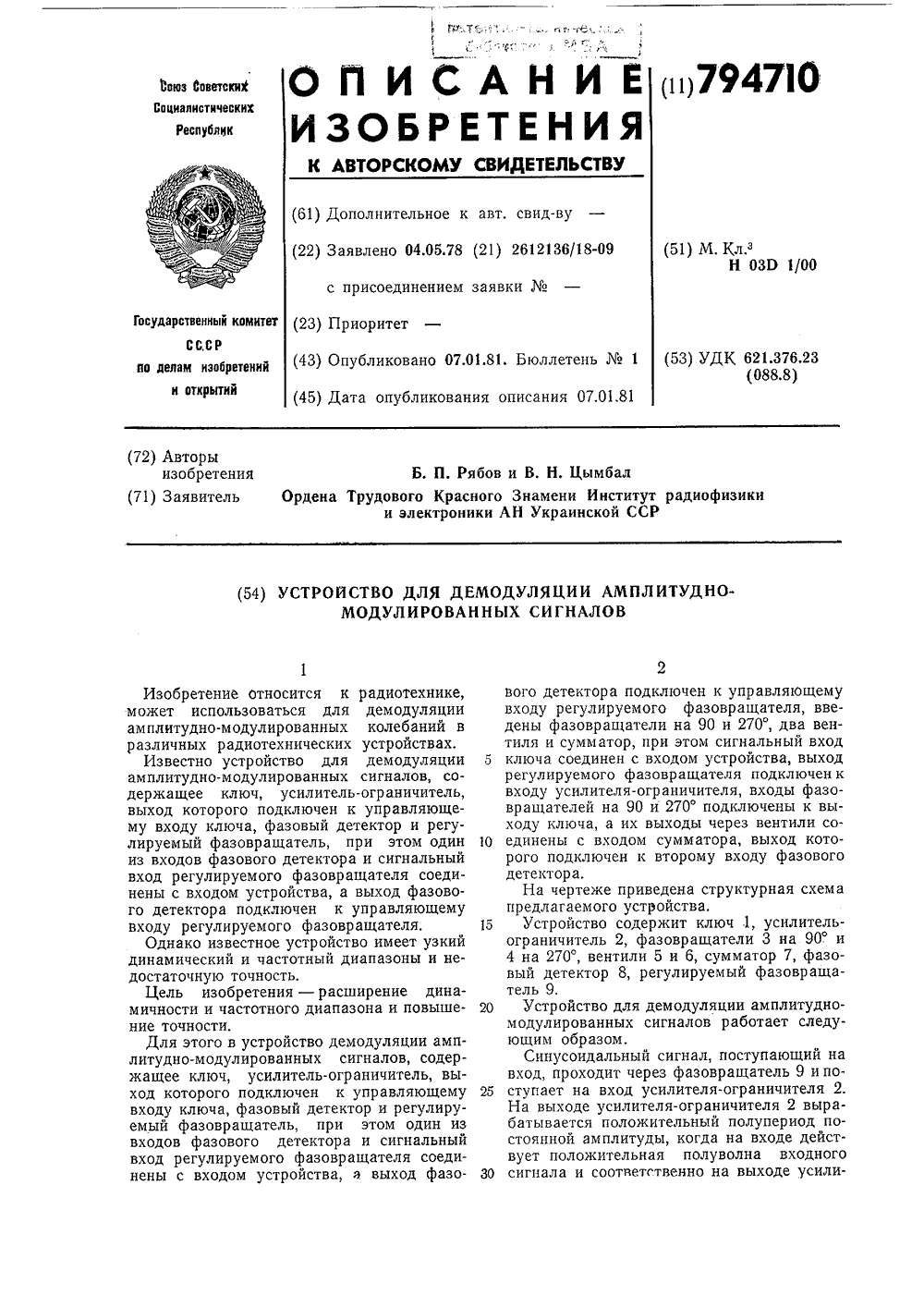

Метки: демодуляцииамплитудно-модулированныхсигналов

...и пропускает на выход ту полуволну сигнала, которая в этот момент действует на входе. Таким образом, при разности фаз управляющего и входного напряжений ключа 1, равной 0 или 180, на выход пройдут только положительные или только отрицательные полуволны входного напряжения. В результате на выходе ключа 1 образуется продетектированное линейно с высокой точностью напряжение входного сигнала,Однако, как указывалось ранее, разность фаз управляющего и входного напряжений зависит от частоты и амплитуды входного сигнала, Кроме этого, ключ 1 имеет временную задержку включения, зависящую от типа ключевой схемы и температуры окружающей среды, Это приводит к тому, что интервал времени, в течение которого ключ 1 пропускает входной сигнал на выход,...

Номер патента: 791335

Опубликовано: 30.12.1980

Авторы: Карасев, Рябов

МПК: A01G 23/10

Метки: подсочки, пород, хвойных

...противонакипными устройствами, при этвм вода подвергается воздействию постоянного магнитного поля напряжен-. ностью 10-2400 Э, затем в эту воду добавляют стимулятор смолообраэования и смоловыделения в концентрациях, являющихся оптимальными по основной технолоГии их применения. Полученные растворы наносят на подновки. П р и м е р 1. Стимулятор сульфитно-дрожжевая бражка плотностью 1,10 г/мл. Напряженностью 10 Э, намагничивание 0,02-3 с. П р и м е р 2. Стимулятор сульфитно-дрожжевая бражка плотностью 1,10 г/мл. Напряженность 1000 Э, намагничивание 0,02-3 с.П р и м е р 3. Стимулятор сульфитно-дрожжевая бражка плотностью 1,10 г/мл. Напряженность 2400 Э, намагничивание 0,02-3 с.Контроль. Стимулятор - сульфитнодрожжевая бражка плотностью...

Номер патента: 789498

Опубликовано: 23.12.1980

Авторы: Кубасов, Милосердов, Мозанко, Рябов, Сироткина, Смирнов

МПК: C07C 51/225

Метки: жирных, кислот, синтетических

...г с остатком в них мыл пром 1 взют в скруббере 3 при температуре 105- 120 еС и давлении до 2 ата 2118 г ра;твора кислот С - С 3 кэ отгонной колоннь; 8 (кислотное число 230 мг КОН/г, содержание кислот С -СЗ,4, т. е, мсльный избыток кислот С -С к мылам с учетом нейтрализации3соды составляет 0,1) и в скруббере 3 поступают 10,69 г СЖК, которые направляют на ректификацию. Состав фракции СЖК после ректификации приведен в таблице. В скруббере 3 получают также 2135 г кислот С -Г с примесью их калиевых и натрие(вых мыл, Раствор калиевых и натриевых мыл кислот С-С в количестве 2298,4 г смешивают в смесителе 4 с кубовыми кислотами с остатком в них калиевых и натриевых мыл кислот С 4 -С после отгонки в колонне 8 свободных кислот С-С (всего...

Номер патента: 789199

Опубликовано: 23.12.1980

Авторы: Гимаев, Кантеник, Кашинцев, Мочалов, Рахманкулов, Рябов, Сюняев

МПК: B22C 3/00, C10M 173/00

Метки: литейных, смазка, форм

...с размеромчастиц не выше 160 мкм,сажа - 140 мкм, 4дистенсиллиманит - 50 мкм, тальк100 мкм, кальцинированная сода(0,2-5) мм и карбамид - (0,2-3)мм.В отцельную емкость 4 из бункера5 через объемный дозатор 6 заливаютрасчетное количество поверхностноактивного вещества ОП. В эту жеемкость 4 заливают воду с температурой 60-85 С. Соотношение ПАВ и воды1:2. После чего раствор перемешивают в течение 3-7 мин и выливают вшаровую мельницу 3. Полученная смесьиз всех входящих компонентов перемешивается в шаровой мельнице в течение 20-30 мин с добавлением воды доконсистенции сметанообразной суспензии.Далее в шаровую мельницу 3 загружают шары диаметром 40 - 100 мм в количестве 45 - 65 Ъ от веса сырьевойсмеси и производят перетир (размол) 65Ингредиенты1...
