Кормаков

Номер патента: 1137814

Опубликовано: 10.07.2000

Авторы: Егоров, Кормаков, Кузьмин, Оберемок, Шевчук

МПК: F01M 5/02, F02N 17/02

Метки: внутреннего, двигателя, запуска, облегчения, сгорания

Устройство для облегчения запуска двигателя внутреннего сгорания по авт. св. N 981641, отличающееся тем, что, с целью ускорения запуска двигателя, конденсационные полости выполнены в виде продольных отверстий в болтах крепления крышек коренных подшипников, а ребра выполнены в виде труб, установленных в отверстиях болтов и сообщенных с паропроводом.

Номер патента: 1549177

Опубликовано: 27.06.2000

Авторы: Егоров, Кормаков, Оберемок, Шевчук, Юрковский

МПК: F01M 5/02, F02N 17/02

Метки: внутреннего, двигателя, запуска, облегчения, сгорания

1. Устройство для облегчения запуска двигателя внутреннего сгорания по авт. св. 1068603, отличающееся тем, что, с целью расширения технико-эксплуатационных возможностей, проводник тепла дополнительно снабжен нагревателем корпуса аккумуляторной батареи, выполненным в виде парожидкостного теплообменника, и жидкостным насосом, размещенным в емкости с рабочей жидкостью и снабженным электроприводом, связанным с аккумуляторной батареей.2. Устройство по п.1, отличающееся тем, что нагреватель корпуса аккумуляторной батареи установлен в паропроводе.3. Устройство по пп. 1 и 2, отличающееся тем, что проводник тепла дополнительно снабжен датчиком температуры с контактами, расположенным в...

Номер патента: 1791202

Опубликовано: 30.01.1993

Авторы: Кормаков, Некрасов

МПК: B60P 7/12

Метки: длинномерных, крепления, средстве, транспортном

...1) транспортного средства ложемент 2 под груз 3 и две консоли 4 (фиг. 2), на каждой из которых жестко смонтированы по нормали к опорной поверхности 5 груза 3 две оси 6 (фиг. 3) с направляющими роликами 7, имеющими тороидальную внешнюю поверхность 8. Между роликами 7 (фиг, 4) расположен дугообразный бандаж 9 с боковыми поверхностями 10 двух параллельно расположенных трубчатых дуг 11, В нижней части бандажа 9 дуги 11 располокены ниже опорной поверхности 12 ложемента 2. Дуги 11 между собой скреплены кронштейнами 13 с осями 14 (фиг, 6), на которых закреплены рычаги 15, качающиеся в продольной плоскости. На концах рычагов 15 смонтированы оси 16, связанные с прижимными башмаками 17, которые имеют воэмокность качания в продольной и поперечной...

Номер патента: 1787435

Опубликовано: 15.01.1993

Авторы: Виноградов, Карасев, Кормаков, Некрасов, Степанов

МПК: A61G 5/06

Метки: инвалидов, тележка

...консольных продольных осях 3 закреплень 1 откидывающиеся в поперечной вертикальной плоскости подножки 4. По бокам сиденья 2 на поперечных осях закреплены два приводных маховика 5, связанных с качающимися в. продольной вертикальной плоскости управляющими рычагами б.В передней части рамы 1 на вращающихся в горизонтальной плоскости поворотных вилках 7 установлены передние управляющие колеса 8, Под сиденьем 2 в передней и задней части рамы 1 на поперечных горизонтальных осях 9 кривошипов 10 смонтированы шарнирно две пары продольных параллельных друг другу полозьев 11, причем задняя ось 9 располагается несколько выше передней оси 9. Таким образом, плоскость М, проходящая через оси 9 криво- шипов 10, образует с горизонтальной опорной...

Номер патента: 1745577

Опубликовано: 07.07.1992

Авторы: Звеков, Кормаков

МПК: B60P 1/00

Метки: груза, перемещения, привод

...11, Втулки 21и 22 выполнены в виде разделенных побоковым поверхностям трехсегментньгхусеченных конусов 27 (иг. 3), меньшими своими основаниями контактирующихс разделительной втулкой 25 (Лиг, ),Сегменты 27 конических втулок 21 ц22 подпружинены относительно крышек17 и 18 пружинами 28 и 29 с проставками 30. Между коническими поверхностями 15 корпуса 11 и втулок 21 и 22размещены шарики 31, которые собраныпопарно и разделены между собой бутами 32, В корпусе 11 в районе размещения цилиндрической втулки 25 и в самойвтулке выполнены несоосцые отверстия33 и 34, н которых установлен эксцентрик 35 с переключателем 36,Привод работает следующим образом.Пля осуществления загрузки усилиештоков гидроцилиндра 14 передается натросоную петлю 6 при...

Номер патента: 1735163

Опубликовано: 23.05.1992

Авторы: Андреев, Богдашкин, Кормаков, Пащенко

МПК: B22C 25/00, B65G 47/71

Метки: средство, транспортное

...которых определяется противовесом при свободном движении и при проталкивании ими полуформы. При этом толкатели имеют возможность утопления при проходе над ними полуформы.Установка оси приводного вала ниже осей промежуточных и рабочих шестерен с роликами, установка свободно сидящих ведущих шестерен на валу, соединенных с валом через фрикционные муфты, установка на приводном валу свободно сидящих роликов большего диаметра для создания общей рабочей поверхности с другими роликами для перемещения полуформ, установка цепного транспортера, ведущие звездочки которого располагаются на ведущем валу, а натяжные - на натяжной оси внутри рольганга, снабженного по наружным частям цепи стержнями с толкателями, позволяют при прохождении...

Номер патента: 1718091

Опубликовано: 07.03.1992

Авторы: Габададзе, Гусев, Джапаридзе, Кормаков, Месхидзе, Цуладзе, Шаламберидзе

МПК: G01N 27/22

Метки: влажности, сыпучих

...повышается. Количествотеплоты, полученное материалом при размоле,01=С 1 а 1 ЛТ 1,где ЬТ 1=Т 2-Т 1.В процессе размола в охлажденном датчике происходит теплообмен между пробой материала и охлажденным датчиком, при этом внутренняя энергия, выделенная при охлаждении пробы материала, расходуется на нагревание датчика.Количество теплоты, отданное пробой материала при размоле,02=С 1 в 1(Т 2 - Тз), ЬТ 2=Т 2 - Тз. Количество теплоты, полученное охлажденным до 5-8 С температуры датчиком при теплообмене в процессе размола контролируемого материала,Оз=Сгвг(Тз - То), ЛТз=Тз - То.Очевидно, Ог=ОЗС 1 в 1(Тг-Тз)=С 2 вг(Тз - То). Отсюда понижение температуры материала в процессе размола в охлажденном датчике когда в 1,Сг,вг,ТО выбраны соответствующим...

Номер патента: 1505498

Опубликовано: 07.09.1989

Авторы: Казанский, Кормаков

МПК: A47K 11/00

Метки: промывки, уборная

...быть 5 -40 см. Волонепро.цицдемый скат 13 с,бежит лля сбора и напр)н,сниц жилкосги просачивающейся че рез лрецджцыстснки части ямы.В мужской хборцои л.)я отведения мочи н спрону отсека 2 дополнительно пре.) сы 3 н и;,ц цый жслоб 14, закрепленный цд олцой из внутренних боковых стоиц кбины, 50Жегоб мж г быть изготонлсц из.(ренянцых .осок, мегдлличсских листов и г. л (.рлсгно лля отволд нозлухд нп)ог)цсцо н ниле грубы 15, установленной н тсеке 6. 1 ерфорировднная стенка (зачет наличия ячеек между кирпичами)55с цзружцей стороны ограждена слоем 6 срелнезерцисто о фильтрующего материала.Рецс гкз 3 выпо,цена из железобетонных балок, имеющих н поперечном сечении форму трапеции.В процессе эксплуатации уборной тверлая фракция экскрементов, как...

Номер патента: 1474534

Опубликовано: 23.04.1989

Авторы: Гусев, Дадунашвили, Джапаридзе, Кормаков, Месхидзе, Пейрос, Пхакадзе, Солодеников, Шаламберидзе

МПК: G01N 27/22

Метки: влажности, мелкодисперсных, первичный

...работает следующим образом,Взвешенная проба контролируемогопродукта, наприггер зерна, помещается 15в измерительную камеру,2, Камера 2закрывается крышкой 4 (без закручивания). Двигатель 9 включается всеть и его ротор начинает вращаться,приводяво вращение нож 7. Б течение 1 мин проба зерна пзмельчаетсядо мелкодисперсного состояния. Затемэлектродвигатель 9 выключается, крышка 4 закручивается до упора, навескаконтролируемого измельченного мате-,риала при этом уплотняется до постоянного объема между электродами 3и б преобразователя. Преобразовательчерез разъем и кабель (не показаны)подключается к измерительной схеме(не показана). Измеряется емкостьпреобразователя конденсатора с электродами 3 и б, по величине этой емкости судят о...

Номер патента: 1450955

Опубликовано: 15.01.1989

Авторы: Взнуздаев, Карпунков, Кормаков, Некрасов, Симонов, Титов

МПК: B23Q 7/02

Метки: выдачи, поштучной

...3, на который его необходимо вернуть, ограниничен шириной бункера 1 между его стенками и обозначен у, Угол зацепления храпового механизма у, определяемый размером зуба храпового колеса 14, равен шагу, т.е. расстоянию между пазами 5 барабана 3. Следовательно, шаг поворота барабана 3 под бункером 1 при взятии детали из него равен у= Ю - ф , т,е, равен разности между углом качания рычага 8 кривошипно-шатунного привода вращения барабана 3 и утлом сектора барабана 3, ограниченного шириной бункера 1. Для обеспечения возврата барабана 3 в пределах ширины бункера 1 собачка 15 с храпового привода вращения имеет смещение по зубу зацепления храпового колеса 14 на величину 9 (фиг. 4), определяемую шириной бункера 1 между его стенками, Угол...

Номер патента: 1422072

Опубликовано: 07.09.1988

Авторы: Кесиян, Кормаков, Мельников, Пейрос, Родченок

МПК: G01N 1/20

Метки: отбора, потоке, проб, средних, сыпучих

...качества сыпучего материала.Карусельный механизм с ячейками для емкостей со средними пробами, расположенный под смесителем-делителем, позволяет не изымать емкость каждый раз после получения средней пробы, а в автоматическом режиме обеспечить поворот механизма и подачу под смеситель-делитель пустой емкости для следуюгцей средней пробы. Это сокращает затраты времени на отбор и подготовку проб.Выполнение заборной трубы из двух расположенных соосно труб, имеющих возможность регулируемого поворота относительно друг друга, позволяет одновременно и одинаково изменять размерывсех трех прорезей, чем можно регулировать массу отбираемой пробы при изменении физических свойств поступающего зерна и компенсировать отрицательное влияние этих свойств...

Номер патента: 1404255

Опубликовано: 23.06.1988

Авторы: Взнуздаев, Карпунков, Кормаков, Некрасов, Симонов, Титов

МПК: B23Q 7/02

Метки: загрузочное

...11 (фиг. 5) с выступом 12 на ее кромке 13 и боковыми ребрами 14, шарнирно закрепленными на неподвижной опо. ре 5 и снабженными пружинами 6, связанными с неподвижной опорой 15, для осуществления прижимания кромки 13 пластины 1 к боковым частям 4 барабана и выступа 12 к пазам. Отводящий лоток для снятия деталей 2 с барабана 1 выполнен в виде наклоненной пластины 17 установленной ца противоположной стороне барабана 1.Устройство работает следующим сбразом.Детали 2, сложенные навалом, из бункера 7 подаются массивом 18. Пластина 11 наклонена к поверхности барабана 1 в зоне максимальной крутизны его окружности от (О - 45) для осуществления самопроизвольного скатывания массива 18 деталей и вытягивания из него в зоне максимальной крутизны...

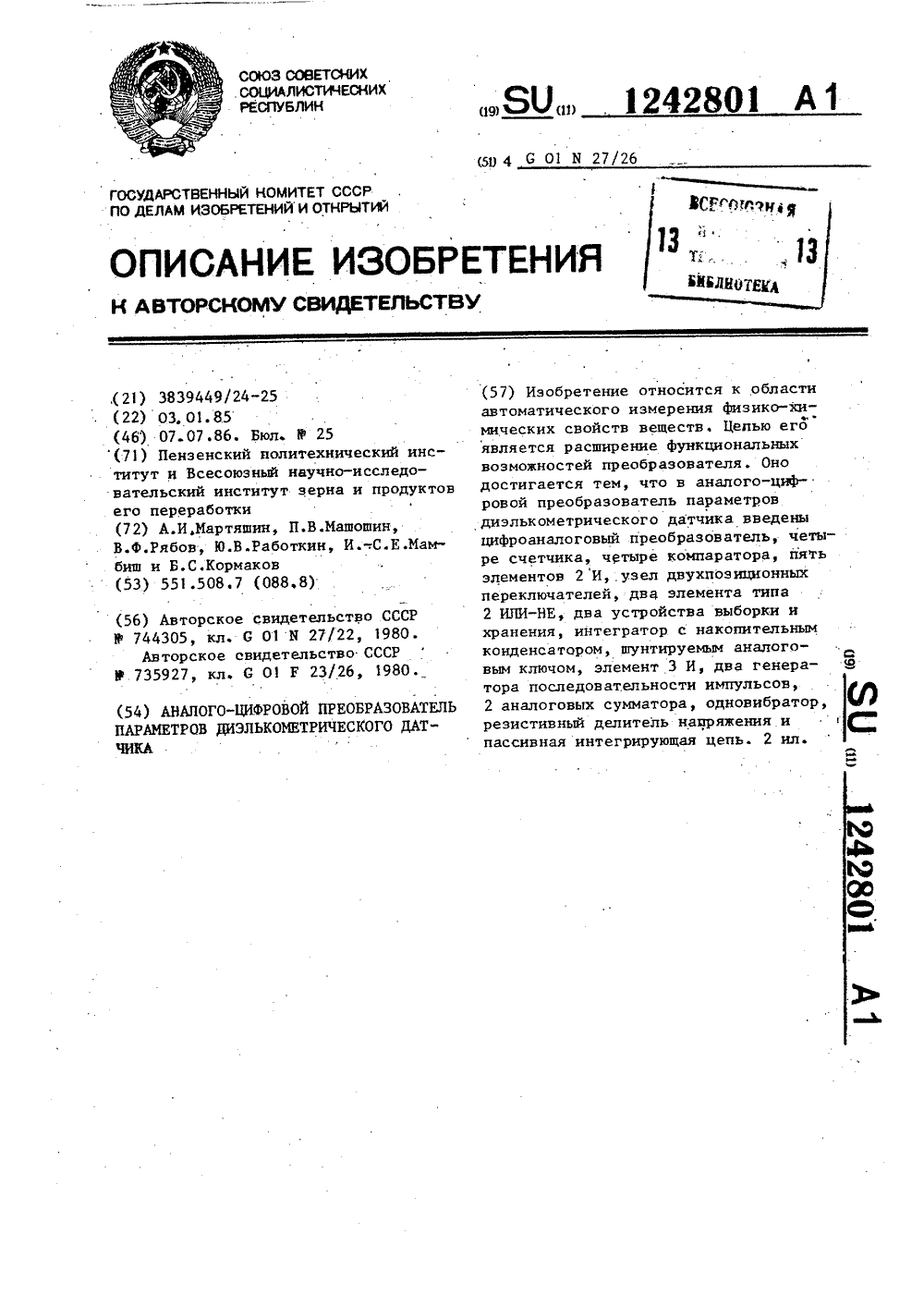

Номер патента: 1242801

Опубликовано: 07.07.1986

Авторы: Кормаков, Мамбиш, Мартяшин, Машошин, Работкин, Рябов

МПК: G01N 27/26

Метки: аналого-цифровой, датчика, диэлькометрического, параметров

...поК,С, а на другой вход - опорное напряжениеабсолютной величине. Уменьшается при 15 Ч (фиг,2 д ), выбирающееся по знаэтом по абсолютной величине и резуль- чению меньше 71 мин известного затирующеезначение Ч = Ч + Чр ранее. С помощью компаратора 9, инО. крутизны напряжения 11 . Уменьше- вертора 5 (логического элемента НЕ)ние Чр происходит до тех .пор, пока и элемента 2 И 10 на выходе последзначение, Чр не станет равным некото О него формируется импульс (фиг,2 ц ),рому заранее заданному значению Ч длительность которого может бытьВ момент, когда выполняется условие определена из уравнения, описываюЧЧ, напряжение П , например, щего напряжение Бз на интервале,в положительный полупериод колебания в течение которого Ч) Б (Оописывается...

Номер патента: 1091149

Опубликовано: 07.05.1984

Авторы: Вайрадян, Кормаков, Овчинников, Цапко, Чучкин, Шувалов

МПК: G06F 3/03

Метки: ввода, информации

...сенсорного элемента основан на увеличении емкости эмиттерного перехода логического элемента 2 И - НЕ, что приводит к увеличению времени накопления заряда на эмиттерном переходе. Таким образом, передний фронт импульса, поступающего с выхода одного из элементов 2 И - НЕ блока 8 (вход его соединен с контактной площадкой), окажется задер. жанным на время фС, (фиг. 3, диаграмма 2). Следовательно, на выходе мультиплексора 5 появится импульс, соответствующий данной контактной площадке, сдвинутый на , по временной оси, что позволяет стробирующему импульсу с формирователя 2 переключить элемент 2 И - НЕ 9 в состояние нуля и записать код в регистр 7.Вследствие касания контактной площадки пальцем, а следовательно, и внесения дополнительной...

Номер патента: 1078450

Опубликовано: 07.03.1984

Авторы: Кормаков, Цапко, Шувалов

МПК: G06K 15/22

Метки: вывода, графической, информации

...устройства,Устройство содержит генератор 1импульсов, счетчик 2 точек, счет. чик 3 строк, счетчик 4 .адреса, вторые элементы И 5, первый блок 6 дешифраторов, второй блок 7 дешифраторов, первый 8, второй 9, третий 10,четвертый 11, пятый 12, сдвиговый регистр 13, первый элемент И 14, аналоГовый сумматор 15, телевизионный ин дикатор 16, регистр 17 начального адРеса, сумматор 18.Устройство работает следующим образом.Генератор 1 импульсов Формирует импульсы высокой частоты, соответствующей требуемой дискретизации раст ра экрана по горизонтали, которые поступают на вход счетчика 2 точек и на вход синхронизации сдвигового регистра 13, осуществляя сдвиг содержащейся в нем информации, которая заносится из памяти ЭВМ. Емкость сдвигового...

Номер патента: 1017994

Опубликовано: 15.05.1983

Авторы: Вайнштейн, Джапаридзе, Кормаков, Мамбиш, Пейрос, Птушкин, Ройфе

МПК: G01N 27/22

Метки: влажности, мелкодисперсных, первичный

...стабильности распределения мелкодисперсного материала, измерительная камера снабжена механизмом для передачи вращения корпусу преобразоваГ, теля. 2чески соединенных между собой, причем кольца нулевого электрода выполнены так, что их внутренние радиусы составляют 0,2.-0,3., а. наружные О,б".0,85. внутрекнего радиуса измеРительной камеры, а расстояние между наружными краями нулевого .электрода и краями потенциального. электрода составляет 0,1;-0,2 внутреннего ради.Уса измерительной камерыС целью устранения попадания контролируемого материала в зазор между стенками камеры и крышки внутренняя стенка камеры выполнена с кольцевым пазом, расположенным выше уровня засыпкиС целью. обеспечения .стабильности распредееления мелкодисперсного...

Номер патента: 945703

Опубликовано: 23.07.1982

Авторы: Васин, Гришатов, Кормаков, Мансуров, Наумов

МПК: G01M 5/00

Метки: испытаний, конструкций, механических

...этапов представляет собой галетный переключатель с рядом контактов, число которых соответствует количеству этапов нагружения, и двумя секторами, изолированными друг от друга и ф замыкающими при переключении контакты переключателя. Секторы электрически соединены с независимыми источниками постоянного тока: один (нагружаюший)- с +" источника А, второй - с "-" источ ника Б. Электромагниты гидрокрана 4 (каждой силовой точки) соединены соот- ветственно: нагружаюший - с -" источника А, разгружающий - с "+" источника Б, а общий провод идет на контакт стрелки динамометра. Стрелка, вращаясь при изменении приложенной нагрузки, сколь эит своим контактом по электромагнитным 03 4пластинкам динамометра, обеспечивая замкнутое...

Номер патента: 828053

Опубликовано: 07.05.1981

Авторы: Кормаков, Мамбиш, Птушкин

МПК: G01N 27/22

Метки: влаги, капиллярной

...Способ измерения капиллярной влаги, включающий измерсние диэлектрической проницаемости па двух разных частотах, отличающийся тем, что, с целью повышения точности измерения, пробу зерна помещают в емкостную ячейку и значения диэлектрической проницаемости я,:, и яс, измеряют в области низкочастотной поляризации зерна на частотах в интервале 10 - 10 Ги а затем дополнительно измеряют значение диэлектрической проницаемости яи, на высокой частоте в интервале 10 - 10 Гч и рассчитывают величину отклонения диэлектрической проницаемости, соответствующую содержанию капиллярной влаги в материале, по формуле где е ь, - значение диэлектрической проницаемости при частоте в интервале 10 - 104 Гц;в - значение диэлектрической проницаемости,...

Номер патента: 823847

Опубликовано: 23.04.1981

Авторы: Гимушин, Кожевников, Кормаков, Макаров

МПК: G01B 9/02

Метки: интерферометр, сканирующий

...цель достигаетсятем, что интерферометр снабжен сильфоном, установленным соосно с упругим цилиндрическим элементом, адинконец которого связан с основанием823847 Формула изобретения НИИПИ Заказ 2082/53 Тираж 642 Подписное Патент Филиа г,ужгород, ул.Проектная,через подшипник и кинематическисоединен с приводом, а другой соеди нен с упругим элементом,На чертеже изображена принципиальная схема сканирующего интерферометра. 5Интерферометр содержит основание2, расположенные ыа нем упругий ци"линдрический элемент 2, привод 3, неподвижное зеркало 4 в оправе 5, на 1 ружную обойму подшипника 6. На другом Оконце упругого элемента 2 смонтировано подвижное зеркало 7 в оправе 8.Сильфон 9, установленный соосно супругим цилиндрическим...

Номер патента: 709995

Опубликовано: 15.01.1980

Авторы: Кормаков, Мамбиш, Парсаданян, Пейрос, Птушкин

МПК: G01N 33/02

Метки: анализа, зерна

...иего фактической влажности.Сигнал,пропорциональный влажности зерна,с учетом поправки на градуировочноезначение объемной массы, корректируют по величине измеренной объемной массы в блоке б и 7, что позволяет получить величину фактическойвлажности, Сигналы коррекции и поправки поступают с блоков 7 и 4. Индикация сигнала фактической влажности производится на показывающемили регистрирующем приборе - блок 8.Сигнал, пропорциональный базиснойобъемной массе, формируют в блоке 9,в который вводят коррекцию по измеренной влажности - с блока б и побазисной влажности - с блока 10, аполученный сигнал поступает на вторичный прибор, который и показываетвеличину базисной объемной массы. Способ анализа зерна, предусматривающий отбор пробы зерна и...

Номер патента: 561124

Опубликовано: 05.06.1977

Авторы: Кормаков, Мамбиш, Птушкин

МПК: G01N 27/22

Метки: влажности, емкостный, капиллярно-пористых

...от свойств материалов,Изобретение относится к электрическимспособам измерения влажности капиллярнопористых материалов, например зерна,Известен способ измерения влажностисыпучих материалов при принудительномуплотнении исследуемого материала 1 1).Недостатком способа является малая точность измерения,Известен кондуктометрический способизмерения влажности при котором передизмерением электрических параметров материала производит его измельчение21,Недостатком способа является малайчувствительность, так как на результат измерения оказывают влияние гранулометрический состав материала и степень контактного уплотнения частиц,Е 1 елью изобретения является повышениечувствительности и точности измерения емкостных способов измерений,Поставленная...

Номер патента: 553522

Опубликовано: 05.04.1977

Авторы: Кормаков, Мамбиш, Птушкин

МПК: G01N 15/00

Метки: диаметра, капилляров, усредненного

...частоты материала уменьшается достаточно быстро на первом участке кривой и на втором участке с увеличением частоты неменяется. Область перехода от первого ко второмуучастку соответствует окончанию макроструктурной поляризации, Это обусловлено тем, что привысоких частотах основная масса носителей зарядов не успевает за время, равное , достигнутьТстенок капилляров. Следовательно, частота соответствующая области перехода, определяет время,за которое большинство носителей пройдет расстояние, равное усредненному диаметру превали 20рующих капилляров,Принципиальная реализация способа основанана помещении материала в переменное электрическое полеи определении частоты, при которойзаканчивается уменьшение диэлектрической про. 2ницаемости...

Номер патента: 537252

Опубликовано: 30.11.1976

Авторы: Кормаков, Мамбиш, Парсаданян, Пейрос

МПК: G01F 23/22

Метки: датчик, оптический, сыпучих, уровня

...применение в аппаратуре контроля и управления технологическими процессами производства, например, при приемке 5 и переработке зерна и зернопродуктов.Известны оптические датчики уровня 1, 2, содержащие источник света и фотоэлемент.Наиболее близким по технической сущно сти к изобретению является оптический датчик уровня, содержащий источник света и фотоэлемент, между которыми расположен прозрачный сосуд с материалом, при этом освещенная площадь фотоэлемента пропорцио нальна уровню материала в сосуде 13.При измерении уровня сыпучих материалов в таких датчиках возникают значительные погрешности измерения, так как сыпучие материалы при засыпке в сосуд имеют значитель ные неровности уровня.Цель изобретения - повышение точности измерения.Это...

Номер патента: 509453

Опубликовано: 05.04.1976

Авторы: Кормаков, Толчеев

МПК: B29H 5/28

Метки: вулкани-зации, длинномерных, непрерывной, резиновых

...подачу ожиткаюше го агента. Для предотвращения прижатия вулканизуемого изделия к внутренней стенке спирального желоба на последней выполнены прорези а, сообщающиеся с дутьевой камерой 5, примыкающей к внутренней стенке желоба. Со стороны полости желоба внутрен няя стенка покрыта сеткой 6, предотвращаю1. Устройство для непрерывной вулканизации длинномерных резиновых изделий, содержащее заполненный зернистым теплоносителем спиральный желоб, средства для подачи и отвода ожижаюшего агента, переточную камеру, соединяюшую концы спирального желоба, газораспределительную решетку и дутьевую камеру, о т л и ч а ю -ш е е с я тем, что, с целью упрощенияконструкции устройства, дутьевая камераи газораспределительная решетка выполнены по всему...

Номер патента: 498590

Опубликовано: 05.01.1976

Авторы: Дружков, Кожевников, Кормаков, Котов, Петров, Степанов

МПК: G02B 21/00, G02B 21/24

Метки: микроскоп, операционный

...зажима,. причем на одной бранше установлена монокулярная оптическая часть микроскопа, а на другой - выходной торец световода осветителя и сфигмоманометрическое устройство.На чертеже показана принципиальная схема предложенного операционного микроскопа.Корпус прибора состоит из двух бранш 1 и 2, в месте шарнирного соединения которых установлен маховик 3. На конце бранши 1, снабженном защитным стеклом, смонтирована монокулярная оптическая часть 4, содержащая окуляр 5 и объектив 6. Брашна 2 выполнена полой, внутри нее проходит световод 7.Осветитель 8 связан с прибором посредством гибкого длинного световода 9. Торцы светово 5 дов 7 и 9 поджаты друг к другу муфтой 10.На бранше 2 смонтировано сфигмомацометрическое устройство,...
