Номер патента: 1469047

Опубликовано: 30.03.1989

Авторы: Попов, Рябов, Сергеев

МПК: E02B 11/02, E02F 5/12

Метки: кротодренажной, орган, рабочий

...фиг, 4 - узел 1 на фиг. 1; на фиг. 5 " сечение В-В на фиг, 1; на фиг. 6 - йорма следа, оставляемого рабочим органом в грунте. 15Рабочий орган включает скобообразный нож 1, образованный режущими верхней 2 и нижней 3 стойками. К раме кротодренажной машины (не показана) рабочий орган крепится за стой ку 4, Иежду стойками 2 и 3 расположе-. на режущая поперечина 5. Режущие стойки 2 и 3 отклонены назад под острым угл.ом к плоскости резания, Нижняя стойка 3 выполнена с направляющимпазом 6, в котором размещен ползун 7, связанный через гибкие тросики 8 и 9 с механизмом его перемещения 10 и дренером 1.1. Ползун 7 подпружинен пружиной 12, прикрепленной к бол ту 13.Во время прокладки кроговых дрен рабочий орган 1 опускают в коллекторную канавку,...

Номер патента: 1469046

Опубликовано: 30.03.1989

Авторы: Попов, Рябов, Сергеев

МПК: E02B 11/02, E02F 5/12

Метки: кротодренажная

...в сельскохозяйственном и мелиоративном строительстве при устроистве кротовом5 го дренажа.Цель изобретения - повышение качества дренажа.,На фиг. 1 изображена кротодренаж ная машина ее рама вид сбоку; на фиг. 2 - вид А на фиг. 1; на фт. 3- вид Б на фиг. 1," на фиг, 4 - вид сбоку с указанием сил, действующих на рабочий орган. 15Кротодренажная машина включает неподвижную раму 1, направляющую 2 подвижной рамы 3. Направляющая 2 жестко прикреплена к пластине 4 и косынкам 5 рамы 1. На конце подвижной, 20 рамы 3 установлен противовес 6, который соединен с приводом его перемещения в виде гидроцилиндра 7, жестко закрепленного на раме На неподвижной раме 1 жестко закреплен 25 рабочий орган 8 с дренером 9, Подвижная рама 3 упруго связана...

Номер патента: 1468960

Опубликовано: 30.03.1989

Авторы: Гладштейн, Кукарцев, Литвиненко, Ломма, Мартыненко, Милюц, Павлов, Перельман, Рябов, Эфрон

МПК: C22C 38/16

Метки: сталь

...азот 0,006-0,015;железо остальное, Сталь может содержать серу менее 0,035%, а суммарноесодержание меди и никеля составляет0,1-0,5%, содержание титана определяется из соотношения: Т 1 6 3,4 Ь ++1,58 + (О, 01-0, 06), Введение в известную сталь новых компонентов ирациональный выбор соотношения известных компонентов позволил обеспечить в состоянии после контролируемой прокатки комплекс высоких мехачем суммарное соде икеля составляет 0 дение титана определ тнния:Тд = 3,4 Я + 1,58 + (0,01-0,06Сталь выплавляли в индукционнпечи, разливали в слитки массойкоторые ковали на заготовку сечеем 60 м 60 мм, Заготовки перед проо,кой нагревали до 1200 С, проводилпредварительную прокатку при 105до толщины 45 мм и окончательную1468960 прокатку за 6...

Номер патента: 1468751

Опубликовано: 30.03.1989

Авторы: Гусак, Рябов, Рязанцев

МПК: B27B 31/00

Метки: бревен, линия, распиловки

...ее к поворотным рычагам 14 игидроцилиндру 15,На выходе из лесопильных рам 7устанавливаются расклинивающие ножи16 с косопоставленными упорами 17,а под ними и под цепным конвейером 11по осям лесопильных рамразмещенылюки 18Линия работает следующим образом,Бревна подаются в цех бревнотаской1, с которой они перемещаются бревносбрасывателями 2 непосредственно навпередирамные тележки рамы 1-го ряда,а для рамы 11-го ряда - на цепнойконвейер-накопитель 3 и оттуда на еевпередирамные тележки.При пилении вразвал косопостав-ленные упоры 17 не устанавливаются,пиломатериал на выходе из лесопильныхрам 7 подхватывается клешнями пор- .тальных тележек 10 и далее пакет укладывается на цепной конвейер 11,клешни размыкаются и...

Номер патента: 1467692

Опубликовано: 23.03.1989

Авторы: Рябов, Трошкин, Шаповалов

МПК: H02M 1/08

Метки: блоком, инвертор, параллельный

...и бесконтактный ключ 10 подключена к ос 35 новному выводу вторичной обмотки трансформатора 9, Выходное напряжение инвертора с датчика 15 выходногонапряжения через масштабный усилитель 16 поступает на блок 18 выбора наибольшего значения выходного напряжения, Блок 8 может быть выполнено на двух диодах, катоды которых соединены между собой, а на аноды подают 45 ся напряжения постоянного тока. Величина напряжения масштабного усилителя 16 выбирается заведомо несколько большей на (5-10) напряжения, поступающего с дополнительного датчика 7 напряжения. С выхода блока 8 выбора наибольшего значения напряжения напряжение, пропорциональное выходному, поступает на блок б управления инвертором, который обеспечивает стабилизацию выходного напряжения...

Номер патента: 1467594

Опубликовано: 23.03.1989

Авторы: Курбатов, Рябов, Самойлов

МПК: H01H 47/32

Метки: электромагнитом

...управляющие импульсы для управляемоготиристорного выпрямителя 1 в началеполупериодов и в обмотку электромагнита поступает практически полноенапряжение питания, что соответствует пусковому режиму. По мере зарядаФормирунхцего конденсатора 10 Фазауправляющих импульсов сдвигается ближе к концу полупериодов, при этомснижается величина действующего значения тока в обмотке электромагнитаи устройство переходит на режим удержания. В режиме удержания ток в обмотке определяется лишь параметрамифазосдвигающей цепи Фазоуправляющегорелаксационного генератора 2, таккак разрядный транзистор 11 постоянно заперт, форсирующий конденсатор30 35 Устройство для управления электромагнитом, содержащее управляемый тиристорный выпрямитель, фазоуправляющий...

Номер патента: 1463768

Опубликовано: 07.03.1989

Авторы: Караваев, Нам, Нипадистов, Окороков, Ролдугин, Ронков, Рябов, Сафоновский, Смирнов

МПК: C21C 5/30

Метки: газов, отходящих, расхода

...кремний, фосфор и марганец.40Математическое выражение (2) отражает зависимость скорости поступления кислорода в шлак в момент ееминимального значения от параметров 45 шихтовых материалов. На Фиг.2 показана кривая 21 процесса измененияскорости поступления кислорода вшлак, который имеет характер неста -ционарного случайного процесса, и 50 кривая 22, отражающая низкочастотныйтренд скорости поступления кислорода,который можно выделить путем Фильтрации, в момент продувки А на кривой22 можно выделить минимальное эначе ние скорости поступления кислородав шл ак . ( точка 23) .Для условий продувки в 350-тонных конвертерах, на которых проводятиспытания способа методами корреляскорость поступлениякислорода в шлак вмомент...

Номер патента: 1463749

Опубликовано: 07.03.1989

Авторы: Денисов, Зарогатский, Рябов, Сорокин, Шапошников, Шишканов

МПК: C12M 1/00

Метки: дезинтеграции, микроорганизмов

...Составитель Н.ОсиповРедактор Г.Волкова Техред Л.Олийнык Корректор И,Муска Заказ 790/31 Тираж 500 ПодписноеВЯИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Изобретение относится к микробиоогической промышленности, к устройтвам для дезинтеграции микроорганизмов.Цель изобретения - увеличение про" Йзводительности.На чертеже изображено предлагаемое устройство для дезинтеграции микроорганизмов, продольный разрез. 1 ОУстройство для дезинтеграции микоорганизмов содержит камеру 1 и разещенный в ней кстирающий орган 2, становленный на валу 3 с возможносью вращения. Истирающий орган 2 вы олнен в виде...

Номер патента: 1463695

Опубликовано: 07.03.1989

Авторы: Аптекарев, Конов, Коноплев, Рябов

МПК: B66C 1/54

Метки: захватное, отверстием, центральным

...иа упоре, совпадет с числом приводных прижимов 5. Внутри канавок 13, вдоль последних размещены подпружиненные упругими элементами, например пружинами 14 и 215, рычаги. 16, одни концы которых шарнирно прикреплены к упору 12, а на других - размещены ролики 17 с возможностью взаимодействия с наружными поверхностями иэделий. В плане ролики 17 расположены на биссектрисах центральных углов, образованныхприводными прижимами 5. Привод 9 вращения штанги, 3 снабжен концевыми выключателями 18 и 19.Захватное устройство работает следующим образом,Устройство подвешивают на крюк груэподъемного механизма. Устройство регулируют сменными упорами 12 и изменением положения роликов 11 на профильной кривой 6 гайки 4 с помощью штанги 3 и привода 9....

Номер патента: 1463555

Опубликовано: 07.03.1989

Авторы: Алябьев, Андреев, Герман, Горевой, Лапин, Миркитанов, Мухамедов, Рябов, Цыклер, Шлегель, Шпак

МПК: B60P 1/16

Метки: бортов, кузова, опрокидывания, привода, самосвального, средства, транспортного

...штоковгидроцилиндров 20. При этом штокиприподнимают рычаги 48, которые, всвою очередь, передаю усилие на запорные крюки 49, приподнимая их идоводя до соприкосновения с упорами53, Происходит открывание запора борта, а затем при дальнейшем выдвиженииштоков гидроцилиндров 20 и принудительное открывание бокового борта 21до натяжения цепи 55. В процессе открывания борта давление, возникающеепри дросселировании рабочей жидкости,через пазы 41 создает осевое усилиена золотник 33, возникающее за счетразности площадей седла 37 и малого 25 направляющего пояска 35, однако этого усилия недостаточно для сжатияпружины 32 и золотник 33 в процессеоткрывания бокового борта 21 остаетсязакрытым, т.е. его конический учасЗ 0 ток 36 прижат к седлу 37. В...

Номер патента: 1458946

Опубликовано: 15.02.1989

Авторы: Давидьян, Крутяков, Овчинников, Рябов

МПК: H02K 29/06

Метки: датчик, положения, ротора, электрической

...Для этого напряжение с выходадемодулятора подается на вход управ-,ляемого компаратора 13, где сравнива; ется с напряжением источника .8 опорного напряжения, поданным на второй вход управляемого компаратора. В мо-. менты времени, когда демодулированное напряжение превосходит управляющееопорное напряжение, на выходе управляемого компаратора вырабатываетсясигнал (фиг.2 д, е), который подаетсяна вход триггера и переключает егов соответствии с положением ротора(Фиг.2 ж, и),Как следует из диаграммы фиг.2,если уровень управляющего напряжения1выбран примерно равным максимальному значению демодулированного напряжения, но несколько ниже, то переключающий сигнал приходится на моменты времени, соответствующие моменту прохождения нейтрали осью...

Номер патента: 1458840

Опубликовано: 15.02.1989

Авторы: Ковригина, Морозов, Рябов, Храмцов, Яковлев

МПК: G01R 31/25

Метки: испытаний, накала, приборов, стенд, телом

...подаются стробирующие .импульсы частотой Р с выхода электронного генератора 6, а на второй вход 5 распределителя 3 импульсов тактирующие импульсы частотой Р с выходаз14 преобразонателя 8 тактоных импульсов в виде делителя частоты. При этом делитель частоты запускается передним фронтом стробирующих импульсов, чем достигается его синхронизация с электронным генератором 6. На фиг.2 видно, что при наличии одновременйо на входах распределителя 3 импульсов разрешающего электронного импульса и последовательности счетных стробирующих импульсов с собственной частотой и скважностью на каждом выходе (2- 2) распределителя 3 импульсов появляются последо- вательности импульсон с длительйостью с, , равной длительности электронного .генератора 6 с...

Номер патента: 1458804

Опубликовано: 15.02.1989

Авторы: Качанов, Мозговой, Мякинькова, Рябов, Соколов

МПК: G01N 29/04

Метки: ультразвукового

...определяется исходя из тре Обуемой лучевой разрешающей способности ЬБ по формулеДРС в(1)2 йЬгде С - скорость распространения 25ввакустических колебаний вконтролируемом изделии;Р определяется рабочим диапазоном частот излучающего (приемного) преобра- ЗОзователя.,Квазинепрерывный линейно-частотно-модулированный сигнал, усиленныйпо мощности в усилителе 12 мощности,излучается в изделие 13 излучающимпреобразователем 3, эхо-сигнал принимается приемным преобразователем 4,усиливается входным усилителем 5 ипоступает на первый вход перемножителя 6. В каждый данный момент времени 4 Очастота сигнала на первом входе перемножителя б отличается от частотысигнала на втором входе перемножителя на величинуЙ.2АР 2 Ь(2)4Ти Сэвгде Р - девиация несущей...

Номер патента: 1458217

Опубликовано: 15.02.1989

Авторы: Иванов, Рябов, Стрельцова, Тихоненков

МПК: B25J 1/06, B25J 11/00

Метки: манипулятор, сбалансированный

...8; 1, - расстояние по горизонталиот центра масс стреловойсистемы до оси вала 12;1 - расстояние от оси вала 10до центра масс противовеса;С, - масса стреловой системы;С - масса противовеса.Барабан 13 и профилированный сек" тор"барабан 11 соединенымежду. собой гибким тяговым органом. 14;Сбалансированный манипулятор работает следующим образом.В исходном положении колонна. 1 манипулятора установлена.на фундамент, стреловая система уравновешена. и находится в безразличном равновесии в любой точке. зоны. Для работы с грузом, груз фиксируется на захватном органе 5. Усилие от веса груза передается .на чувствительный элемент 6 и силовой пневмоцилиндр 3, который соединен со стрелой 4 и закреплен на поворотном оголовке 2. При движении рукояти 7, а...

Номер патента: 1454649

Опубликовано: 30.01.1989

Авторы: Кошарская, Рябов, Таран

МПК: B23Q 11/02

Метки: пылестружкоприемник

...например, на транспортер.На одной из наклонных стенок 5 25установлен отсасывающий патрубок 7,который в поперечном сечении выполнен квадратной формы. Патрубок 7 установлен так, что его ось перпендикулярна противоположной наклонной30стенке 5, задняя грань 8 расположенав одной плоскости с задней стенкой 4кожуха, которая в свою оЧередь образует с нижней гранью 9 патрубка прямой двугранный угол;35В случае выполнения задней гранипатрубкав одной плоскости с, задней стенкой 4 кожуха получаем приемное отверстие, примыкающее к прямому,двугракному углу, образованному нижней гранью 9 отсасывающего патрубка7 и. задней стенкой кожуха 4, При таком размещении приемного отверстия,ограничивается эона подтекания воздуха и обеспечивается удлинение...

Номер патента: 1452784

Опубликовано: 23.01.1989

Авторы: Андреев, Бармина, Бояринцев, Буданцев, Валовень, Воеводин, Рухман, Рябов, Сыркин, Тараторкин, Шварцман

МПК: C01B 17/06

Метки: дитионита, натрия

...95,7П р и м е р 2. Суспензию 340 кг цинкового порошка указанного качества в воде с массовым отношением 1:2 обрабатывают сернистым газом, Полученный раствор дитионита цинка добавляют к раствору едкого едкого натра одновременно с 1500 л первой промывной воды. В жидкой фазе образующейся суспензии содержание дитионита натрия составляет 220 г/л. Суспензию разделяют на фильтре, осадок промь 1 вают 1500 л второй промывной воды и 1500 л свежей воды. Образующиеся промывные растворы используют при взаимодействии следующей порции дитионита цинка с едким натром. Отмытую гидрокись цинка сушат, из отделенного на фильтр-прессе раствора получают дитионит натрия аналогично примеру 1.Получают 615 кг дитионита натрия, ,содержащего 90 . основного...

Номер патента: 1452641

Опубликовано: 23.01.1989

Авторы: Белоруков, Левшин, Москалев, Рябов, Цемахович

МПК: B22C 9/10

Метки: линия, полых, стержней

...на поперечную ветвь 3, по которой перемещается с помощью другого толкателя 6. Усилие от толкателей передается от одного ящика к другому. По мере продвижения нагретого ящика по ветви 3 он поступает в кантователь 13, где переворачивается на 180 ладом вниз. При этом из полости стержня высыпаются песчинки и комочки, попавшие в нее при срезке излишков. С поперечной ветви 3 ящик 5 переходит на продольную ветвь 2 и сразу попа-, дает в печь 14, где продолжается нагрев ящика и отверждение стержня, Наличие двух проходных печей 12 и 14 обеспечивает гибкость температурных режимов и расширяет технологические возможности линии. Размещение этих печей в обеих продольных ветвях существенно сокращает длину линии,так как отверждение стержня происходит...

Номер патента: 1451052

Опубликовано: 15.01.1989

Авторы: Рябов, Цыплаков

МПК: B32B 3/12

Метки: оболочки, слоистой

...Тем самым автоматически обеспечиваются постоянная величина взаимовклинивания низких гофр соседних рядов и стабильность размеров ячеек сотообразного заполнителя.Вклинивание последующих рядов гофрированной ленты в предыдущие осуществляют с приложением осевого технологического усилия, которое позволяет увеличить прочность соединения рядов гофрированной ленты вследствие возрастающего при этом контактного давления склейки совмещенных вершин высоких и низких гофр соседних рядов.Поверх сформированного сотообразного заполнителя 7 намоткой ленты 8, пропитанной связующим веществом, формуют наружный несущий слой 9. Затем известными способами производят отверждение связующего вещества, например, подвергая оболочку нагреву. При этом образуется...

Номер патента: 1446259

Опубликовано: 23.12.1988

Авторы: Дмитриев, Рябов, Трубицын

МПК: E04H 6/00

Метки: здание, стоянки

...по направляющим 4. 35Для органиэации прохода между каждой парой платформ 5 ограждениеснабжено одной дополнительной секцией 9, шарнирнозакрепленной с воэможностью поворота и выполненной с 40шириной, не менее ширины необходимого прохода.в здание. Для установкина платформы, например, спортивныхлодок поворотом наружу дополнительных секций 9, закрепленных на любом 45иэ элементов стенового ограждения7 или на торцовой стене зданий 2,открывают проход 10. Доступ к любойиэ платформ осуществляется их передвижением по направляющим 4, приэтом проход образуется между любойпарой смежных платформ, Для передвижения может использоваться как ручной, так и электрический привод известных систем. 55 С целью достижения гарантированной недоступности к...

Номер патента: 1444196

Опубликовано: 15.12.1988

Авторы: Андреев, Кривцов, Парамзин, Рябов, Сейтбаталов

МПК: B61D 3/08

Метки: вместимости, полувагона, съемное, увеличения

...присгособление полувагона содержит стойки 1, которые соединены планкой 2. К стойкам 1 и планкам 2 под острым углом жестко прикреплены 20 щиты 3 и прокладки 4.Приспособление устанавливается на торцах полувагона 5 в угловых стойках 6 с упором в порог 7 буферной балки 8. При этом торцовые двери 9 закреплены на шарнирах 10, открыты внутрь полувагона 5 и стянуты между собой цепочками 11, На боковых щитах 12 полувагона 5 закреплены скобы 13, которые сверху с обеих сторон соединяются стяжками 14. К верхней части щитов 3 жестко прикреплены подъемные .петли 15.Съемное приспособление устанавливается на полувагоне следующим образом.Первоначально открывают торцовыедвери 9 внутрь вагона 5, затем крюкамн любого грузоподъемного механизма...

Номер патента: 1443896

Опубликовано: 15.12.1988

Авторы: Коноплянко, Ручка, Рябов, Смирнов

МПК: A63B 21/22, A63B 23/02

Метки: метателей, тренажер

...натягивается и начинает сматываться с катушки,поворачи: ая при этоЬ водило 17 вокругкатушки.:1 егкий смоточный узел вращаетсяна резьбе внта 4, не создавая заметногосопротивления шнуру. Вращаясь на резьбе винта 4, нагрузочный узел приближается к .переднему торцу катушки, уменьшая расстояние т 1, которое определяется и задается в зависимости от длины разбега и замаха спортсмена. Винт 4 в этот период не вращается вследствие того, что трение в парах гайка 10 - винт 4 и гайка 11 - винт 4, имеющих более свободную посадку, меньше, чем трение в парах гайка 6 - винт 4, имеющих менее свободную посадку, а также вследствие того, что масса гайки 6 больше массы смоточного узла,После того, как смоточный узел своей шайбой 12 упрется в упорный...

Номер патента: 1442800

Опубликовано: 07.12.1988

Авторы: Горгоцкий, Колмогоров, Маренец-Полянский, Мельников, Рябов, Чечко

МПК: F26B 3/08

Метки: сушки, сыпучих

...расположенных автономных отсека 1 О и 1, каждый из которых через щель в основании подключен к индивидуаль ной воронке и соединен соответственно с 1 азоподводящим патрубком 12 и 13 для подвода теплоносителей различных параметров. Сушильная камера имеет регулируемый цилиндрический разгрузочный порог 4, позволяющий выдерживать необходимое врг мя пребывания материала в сушильной камере.Перемешивающее устройство 15 умень- и;ает тенденцию мелкодисперсных истиц материала к каналообразованию я позволяет вести процесс с повышенными слоями Влажного материала.Круговые концентрические щсля узла ввода теплоносителя выполнены прерывис- ТЫ 1 НИ, ЧТО ОбЕСГ 1 Ес 1 яваЕТ ПОСТОЯНСТВО Площади входного сечения, лучшее перемешявапяе 40 материала и...

Номер патента: 1442680

Опубликовано: 07.12.1988

Авторы: Кочетов, Рябов

МПК: F01N 1/16

Метки: глушитель, шума

...зашплинтованной с двух сторон корпуса 1.Глушитель шума работает следующим образом.Поток воздуха через впускной патрубок 6 поступает в корпус 1 глушителя, который выполняет функцию резонаторного глушителя и характеризуется поглощением звуковой энергии в узкой области частот, близкой к ре. зонансной частоте, определяемой частотой вращения вентилятора и количеством его лопаток. Перфорация в перегородке 8 и звуко- поглощающем материале3 является как бы горловиной резонатора Гельмгольца, в которой при резонансном совпадении собственной и возбуждающей частот амплитуда скорости колебаний воздуха резко возрастает, вызывая значительные потери (при наличии трения о звукопоглошающий материал 13) энергии падающей звуковой волны, Изменение положения...

Номер патента: 1441099

Опубликовано: 30.11.1988

Авторы: Новиков, Новикова, Рябов

МПК: F16F 5/00

Метки: пневмогидравлическая, рессора

...периодического контактакольцевого клапана 14 с упором 17,соединительные трубки 7 и 8 имеют выходные отверстия 24 и 25, расположенные на выступах 26 и 27 торца порш 1 О ня 4.Пневмогидравлическая рессора работает следующим образом.При движении транспортного средства происходит перемещение попого штока 6 относительно крышки 2 с уплотне.нием 3, что приводит к утечкам черезнего жидкости и газа, которые накапливаются в маслосборнике 12, так какзадерживаются уплотнением 13 Этоприводит к изменению упругой характеристики пневмогидравлической рессоры,На ходе сжатия полый шток 6 вхо 5 дит в основной цилиндр 1, гаэ в полости 1 О полого штока 6 одновременносжимается, а жидкость под действиемдавления газа поступает в кольцевуюполость 11 по...

Номер патента: 1441081

Опубликовано: 30.11.1988

Авторы: Гиверц, Онищенко, Рубановский, Рябов

МПК: F04B 15/02, F04B 53/14

Метки: производительностью, растворонасос, регулируемой

...плунжера 2 часть рабочей жидкости вытекает в гидрозатворную камеру 1, что обеспечит ее подачу в зазор сопряжения плунжера 2 с нагнетательным патрубком 14.После достижения поршнем 5 упора7 плунжер 2 движется вверх. При этомвследствие разности наружных диаметров плунжера 2 и нагнетательного патрубка 14 в гидрозатворной камере 17 происходит сжатие рабочей жидкости и она под давлением поступает в зазор сопряжения плунжера 2 с нагнетательынм патрубком 14, что обуслав.- ливает уменьшение износа рабочих по верхностей этих элементов.Обратный клапан 9 предотвращает слив жидкости из камеры 7 в приводную камеру 19 и сливную линию гидросистемы, а напорный клапан 11 предупреждает образование значительного давления в гидрозатворной камере 17 по...

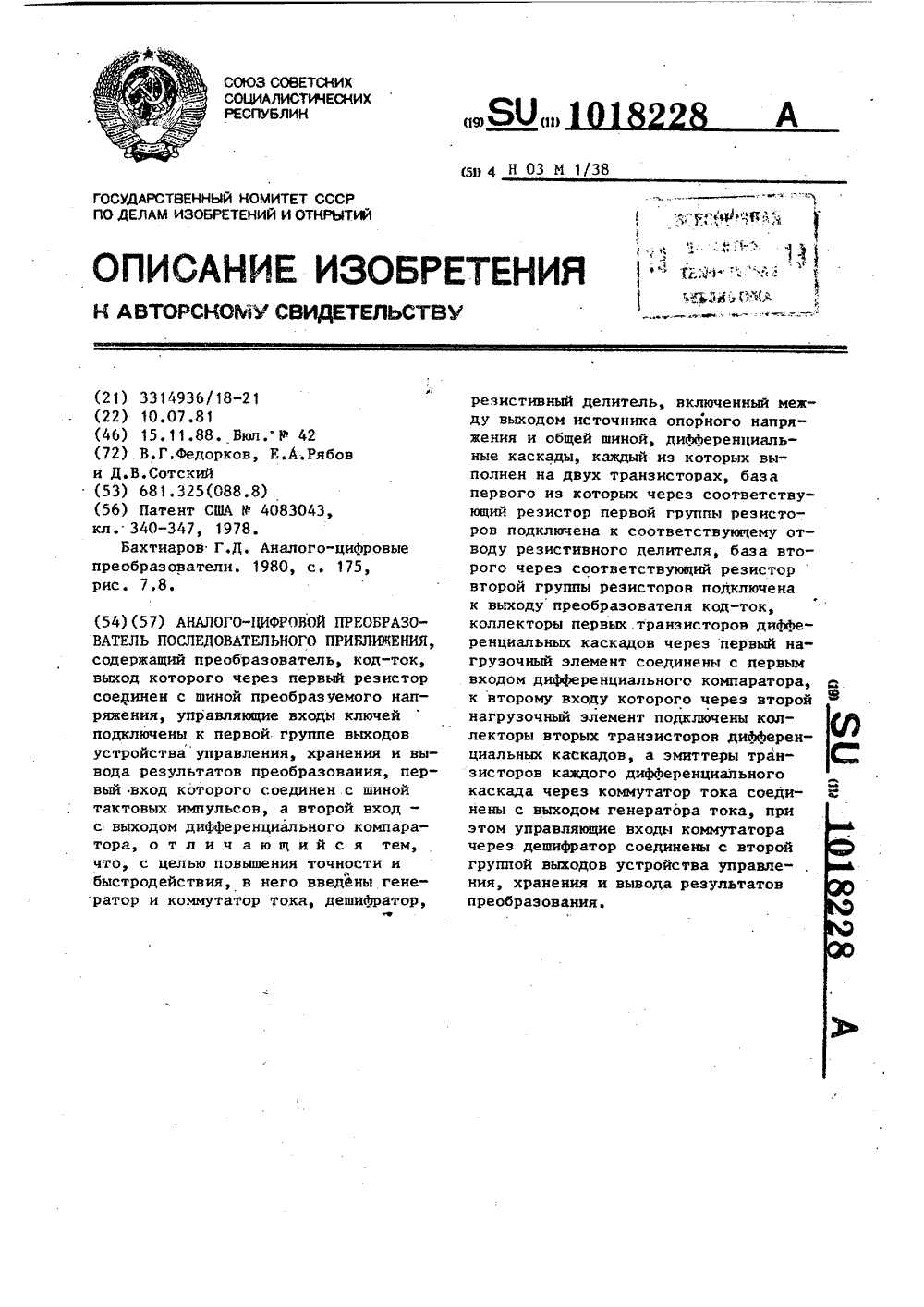

Номер патента: 1018228

Опубликовано: 15.11.1988

Авторы: Рябов, Сотский, Федорков

МПК: H03M 1/38

Метки: аналого-цифровой, последовательного, приближения

...преобразования в прототипе приводит к снижению быстродействия или значительному увеличению токов в токовых ключах и резисторах цифроаналогового преобразователя и соответствующему усложнению технологии изготовления интегральных схем.Целью изобретения является повьппение точности и быстродействия аналого"цифрового преобразователя.Цель достигается тем, что в аналого-цифровой преобразователь последовательного приближения, содержащий преобразователь код-ток, выход которого через первый резистор соединен с шиной преобразуемого напряжения, управляющие входы ключей подключены к первой группе выходов устройства управления, хранения и вывода результатов преобразования, первый вход которого соединен с шиной тактовых импульсов, а второй вход - с...

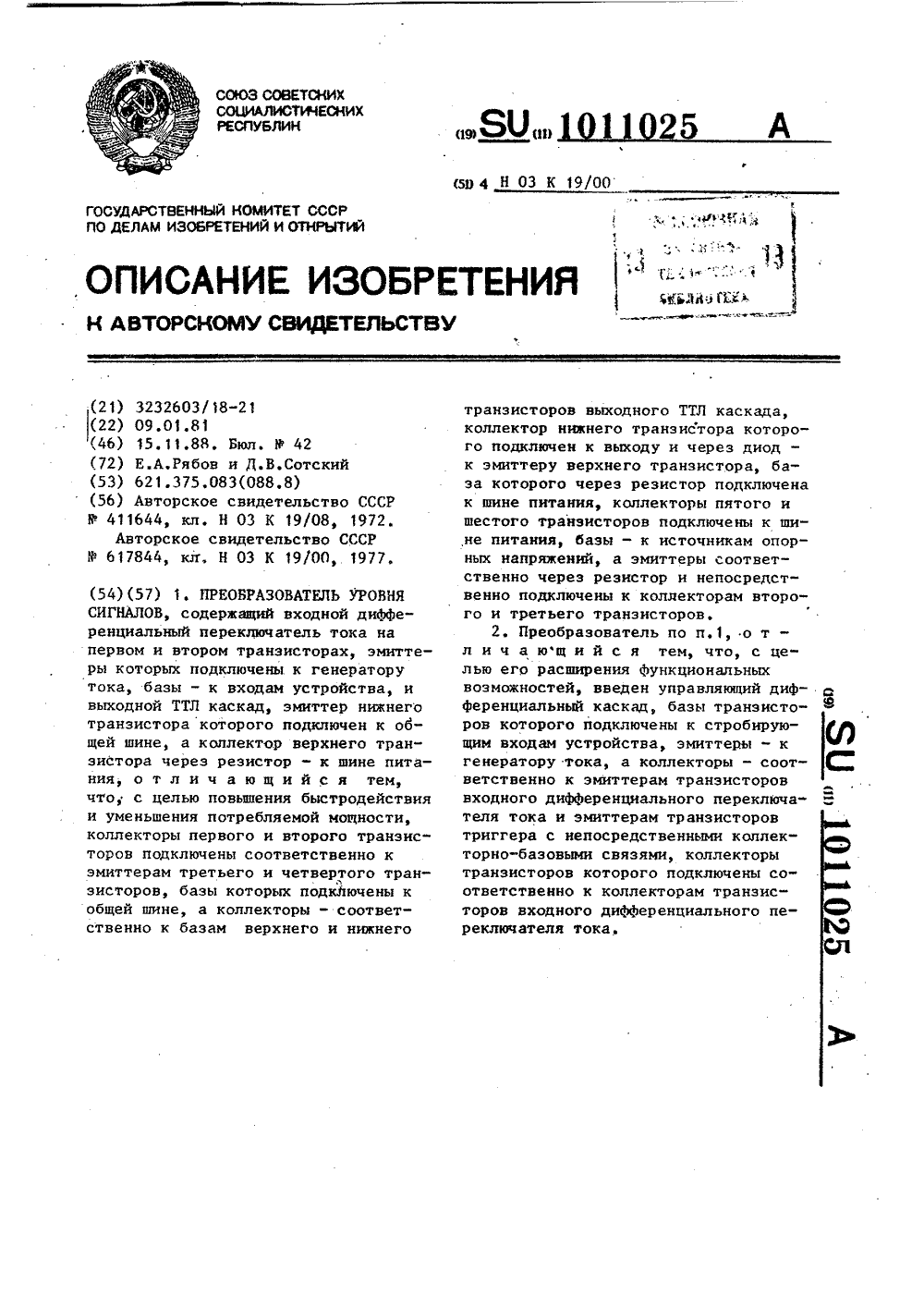

Номер патента: 1011025

Опубликовано: 15.11.1988

Авторы: Рябов, Сотский

МПК: H03K 19/00

Метки: сигналов, уровня

...1, 2, эмиттеры которых подсоединены к генератору постоянного тока 3, их базы являются входами 4 и 5 преобразователя, базы третьего и четвертого транзисторов 6,соединены с общей шиной 8, их эмиттеры соединены соответственно с коллекторами первого и второго транзисторов 1, 2 коллектор третьего транзистора 6 соединен с базой нижнего транзистора 9 выходного ТТЛ каскада и через резистор 10 с эмиттером пятого транзистора 11, на базу которого подается опорное напряжения от источника опорного напряжения 12, ограничивающее степень насыщения нижнего транзистора 9, коллектор пятого транзистора 11 подключен к шине питания 13, коллектор третьего транзистора 7 подключен к базе верхнего транзистора 14, эмиттер которого через прямосмещенный...

Номер патента: 1149791

Опубликовано: 15.11.1988

Авторы: Рябов, Сотский, Федорков

МПК: G11C 19/00

Метки: последовательного, приближения, регистр

...ИЛИ последней ячейки соединен с К-входомвторого П-триггера данной ячейки,прямой выход которого соединен сК-входом второго В-триггера каждойячейки, П-вход второго 0-триггерапервой и последней ячеек являетсявходом логической единицы,На фиг.1 представлена структурнаясхема регистра на фиг.2 - временнаядиаграмма работы схемы.Регистр содержит Т-триггер 1, разрядные ячейки 2, 3, 4, каждая из которых содержит первый 5 и второйбВ-.триггеры, элемент ИЛИ 7 и, кромепервой и последней, элемент И 8, Регистр имеет первый 9 и второй 10 управляющие входы, тактовый вход 11 ивыходы 12, 13.Регистр работает следующим образом,В исходном состоянии на входе 10 -логическая единица, на прямых выходахП-триггеров 6 всех разрядов, кромепоследнего, - также...

Номер патента: 1437411

Опубликовано: 15.11.1988

Авторы: Бойко, Кокорин, Рябов, Сулин, Тарасов, Фарафонов

МПК: C22C 38/26

Метки: сталь

...- 81,В табл. 2-4 приведенсвойствапредлагаемой стали в срзт:веник саС В О К С Т В Я МК К 3 Я Р С Т Е О Й С Т Л 3; и:. Как вкднс кз прк.-еденгых,тянеьте;,ггредлагяемая сталь обг-;нет гысоккмуровнем прочностных снойст;- к са.ротивления ползучестк при ттэтттттттетеьтьпе(до 550 С) темперятуряк к по этим хя.рактеристккям превосход;т ттзвесттт,ю сталь.ПрР Гтя гя Рмяя сталь м:-то ск:тонна к40охрупчкванкто прк дгттсл. ьтх тетт.талых вьтттержкях,Осле 500-часовой выдержки прк 550 Г значения ударной вязкости сохраняются а достаточно высоком для стали в лктом состоянии уровне.редлягаемая сталь обладает хорошкин лтттейтьп;:и свойствяж, не склонна к образованию горячих трещин и позволяет получать каче ственные отливки для работы прк говышенетьгх...

Номер патента: 1435913

Опубликовано: 07.11.1988

Авторы: Ворошилов, Голубов, Голышев, Дурновцев, Кобылко, Овчинников, Прохоров, Ромашов, Рябов, Ямпольская

МПК: F27B 21/00

Метки: конвейерных, машин, торцовое, уплотнение

...машины.Торцовое уплотнение выполнено иэ . уплотнительного лотка 1, закреплен.ного на раме 2, один конец которогосоприкасается с краем вакуум-камеры , 3. На рабочей поверхности уплотни, тельного лотка закреплены постоянные магниты 4, оси полюсов которых пер, пендикулярны поверхности уплотнитель О ного лотка. Магниты установлены счередованием полярности по ширине па: ,леты 5.В продольном направлении магниты располагаются смещенными по отношению к предыдущему ряду на половину ширины полюса магнита.Рабочий зазор между поверхностью полюсов и низом опорных балок падетустанавливается равным максимально возможному значению прогиба налеты. Ширина магнитной части уплотнения равна расстоянию между пластинами скольжения падет, а длина - от загру....
