Рудаков

Номер патента: 918340

Опубликовано: 07.04.1982

Авторы: Васильев, Волынец, Клавинг, Лисененков, Рудаков, Шортов

МПК: C25D 21/12

Метки: металла, процесса, электроосаждения

...на заданную для выбранного гальванического процесса плотность тока Я).Программный переключатель 6 выполнен с двумя режимами переключения.УстройстВО работает следующим образом.Рабочий цикл устройства состоит из двух частей (режимыи й), В режиме 1 (вычисление поверхности погруженных в ванну деталей) установочный вход 11 усилитеця 2 САР через программный переключатель 6 присоединяется к источнику напряженияЧ ,при котором снята характеристика ВЯ ванны, а вход 12 обратной связи САР - к датчику 10 на пряжения на ванне,САР в этом режиме с высокой точностью поддерживает на ванне напряже- ниеУсОЛЫ,при этом на элементе памяти функционального преобразователя 8 записывается значение тока, по которому на выходе преобразователя этого узла...

Номер патента: 918261

Опубликовано: 07.04.1982

Авторы: Домрачев, Копаев, Куклин, Рудаков, Хлебников

МПК: B66F 5/04

Метки: гаражный, передвижной, подъемник

...Опускание автомобиля происходит в обратном порядке,Предложенная конструкция подъемникаулучшает эксплуатационные характеристики подъемника, а именно - обеспечи 5 вает подведение грузонесущей головкипод вывешиваемый мост автомобиля соспущенными колесами или автомобиля,забуксовавшего на мягком грунте. 1. Передвижной гаражный подъемникпо авт. св.783213, о т л и ч а ю щ и й с я тем, что, с целью расширения его эксплуатационных возможностей, грузонесущая головка содержит верхнюю и нижнюю платформы, между которыми расположены раздвигающие их приводы 30 и по крайней мере две пары шарнирносочлененных рычагов, соединяющих эти платформы.2. Подъемник по п. 1, о т л ич а ю щ и й с я тем, что грузонесушая З 5 головка снабжена дополнительной...

Номер патента: 918118

Опубликовано: 07.04.1982

Авторы: Домрачев, Копаев, Куклин, Лаптев, Рудаков

МПК: B60C 25/10

Метки: варианты, его, замочного, колеса, кольца, обода, снятия

...ры- З 5чагом 25,на котором смонтирован ролик 23. Кронштейн 17 выполнен с ограничителем 26 перемещения рычага 25.По второму варианту приспособление 16 снабжено шарнирно закрепленным на кронштейне 17 и подпружинен.ным относительно него двуплечим рычагом 27, выполненным с упором 28на.одном конце для взаимодействия сзамочным кольцом 24, а на другом - 45с закрепленной перпендикулярно емупластиной 29, имеющей фигурный паз30 с зауженной частью 31, взаимодействующей с роликом 23. Ролик 23 вприспособлении по второму вариантувыполнен с упором 32 на торце, установлен внутри полой оси 18 и подпру"жинен в осевом направлении, Для фиксации относительно эауженной части31 в средней части ролика 23 выполнена проточка 33.Стенд работает следующим...

Номер патента: 916899

Опубликовано: 30.03.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: F23G 7/06

Метки: дожигания, паров, растворителя

...1 одновременно является всасывающей ветвью многоступенчатого ротора 5 аэродинамического подогрева и соединен с кожухом 6 первой ступени ротора. Вал 7 ротора аэродинамического подогрева установлен с возможностью вращения в опорах 8 от привода 9. Для уменьшения теплопотерь предусмотрена теплоизоляция 10.916899 Формула изобретения Составитель Т. ЛТехред А. БойкасТираж 598ИПИ Государственного копо делам изобретений иМосква, Ж - 35, РаушскППП Патент, т. Ужгород епахинаКорректор В. СинкинаПодписноемитета СССРоткрытийая наб., д. 4/5ул. Проектная, 4 едактор Е. Папи аказ 1848/54 ВН3Пакеты катализатора 11 установлены вреакторе 2, являющемся кожухом последней ступени ротора аэродинамического подогрева, в зоне нагнетания последней...

Номер патента: 910429

Опубликовано: 07.03.1982

Авторы: Бучнев, Дмитриев, Расторгуев, Рудаков

МПК: B29C 17/14

Метки: полимерного, продольной, резки

...поля смесь приходит в исходноесостояние.Таким образом, осуществляется фиксация пластин без осевых усилий наножи, что оказывает существенноевлияние на условия работы ножей.При этом увеличивается срок службыножей за счет уменьшения трения обопорные пластины.После обрезки ленточного материала дисковые ножи 3 поднимаются,выключатель 9 отключает электромагнит 10, и снимается магнитноеполе, а опорные пластины 5 расфиксируются.Таким образом, надежностьустройства повышена. формула изобретения хвостовиками, входящими в ферромагнитную массу.С помощью электромагнита создается магнитное поле, которое воздействует на ферромагнитную массу ификсирует опорные пластины, исключая осевые усилия их на нож.На фиг, 1 изображено схематически устройство для...

Номер патента: 910220

Опубликовано: 07.03.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: B05C 15/00

Метки: камера, окрасочная

...то же, вид сверху.Окрасочная камера включает корпус 1 срабочими 2 и транспортными 3 проемами,омываемый экран 4, образующий с переднейстенкой 5 камеры канал 6 для отсоса возду.ха из транспортного проема, гидрофильтр 7с ванной 8, систему приточной и вытяжнойвентиляции, воздухораэдаточные короба дляобразования воздушнБх завес в рабочем2 и транспортном 3 проемах. Каждый воздухораздаточный короб выполнен из отсека 9для образования воздушной завесы в рабочем проеме 2, соединенного с системой приточной вентиляции (на чертеже не показана),и отсека 10 для образования воздушной завесы в транспортном проеме 3, соединенногос выходом вытяжного вентилятора 11 воздуховодом 12, По воэдуховоду 13 к вентилятору 11 поступает загрязненный воздух израбочей...

Номер патента: 910219

Опубликовано: 07.03.1982

Авторы: Воропаев, Милютин, Рудаков, Сидорова

МПК: B05C 15/00

Метки: водяной, защиты, камер, окрасочных

...заслонкой для3 9102щели из упрутого материала, взаимодействую.щей с эксцентрически расположенным относи.тельно труб дугообразным упором, которымснабжено устройство,На фиг. 1 изображено устройство, поперечный разрез; на фиг, 2 - разрез А-А нафиг. 1.Устройство состоит из водяного экрана 1,водоподводящей трубы 2 и расположеннойсоосно трубе питательной емкости 3 с щелью4 для подачи воды на экран 1. Питательнаяемкость 3 выполнена в виде поворотной трубы, Между водоподводящей трубой 2 и питательной емкостью 3 установлена втулка 5с уплотнениями б и 7. На питательной емкости 3 закреплена заслонка 8 для щели 4,выполненная из упругого материала, например,резины, С заслонкой 8 взаимодействует эксцентрически расположенный относительнотруб...

Номер патента: 910218

Опубликовано: 07.03.1982

Авторы: Воропаев, Милютин, Рудаков, Сидорова

МПК: B05C 15/00

Метки: воздуха, камере, окрасочной

...сечения, междуэкраном и гидрофильтром установлены направляющие пластины, образующие каналы, расширяющиеся по высоте экрана в направлениик входному сечению гидрофильтра,На чертеже изображено предлагаемое устройпство.Устройство содержит гидрофильтр 1, внут.ри которого установлены полуцилиндры 2,образующие воздухопромывной канал и служащие для изменения направления потокавоздуха, и дефлекторные пластины 3, предотвращающие унос капель жидкости в атмосферу, В нижней частигидрофильтр 1 соединен с ванной 4. Между наружной стенкойгидрофильтра 1 и верхним полуцилиндром,примыкающим к стенке, выполнен лоток 5,На стенке корпуса гидрофильтра, обращеннойк окрасочной камере, установлен экран, выполненный иэ отдельных элементов 6 и 7, образующих...

Номер патента: 905595

Опубликовано: 15.02.1982

Авторы: Капуста, Мамушев, Петрушов, Полухин, Рудаков, Тертышный, Якименко

МПК: F27B 21/06

Метки: агломерационной, загрузки

...под углом 45 - 55 к поверхности колосниковой решетки спекательных тележек 7. Внутри лаза 6 находится цапфа 8 верхней кромки загрузочного лотка. Цапфа 8 внутри паза 6 фиксируется с помощью винта 9 и гайкиО, приваренной к торцу скобы 5.Нижняя кромка лотка подвешена к раме 4 с помощью вертлюга 11.Устройство работает следующим образом. 15Для подачи шихты на спекательные тележки 7 приводится во вращение барабанный питатель 2, который за счет сил трения извлекает гранулы шихты из бункера 1.Гранулы шихты, попадая на рабочую поверхность загрузочного лотка 3, установленного 20 под углом, приобретают кинематическуюэнергию, соответствующую их массе, и в определенном порядке укладывается на спекательные тележки 7. Порядок укладки различных по...

Номер патента: 905509

Опубликовано: 15.02.1982

Авторы: Рудаков, Те

МПК: F02P 19/02

Метки: внутреннего, двигателя, зажигания, многотопливного, свеча, сгорания

...мате иаляется частотой тока, нагреваетсяо ла, а нижняя часть корпуса выполнедо высокой температуры 800-1200 С.на в виде соосной электроду цилиндПри впрыске топлива часть его попая рической спирали, свободный конец дает через межвитковые зазоры на покоторой соединен с электродом при верхность втулки 7, где происходитпомощи диска, причем втулка размеще" воспламенение топлива. Поскольку внешна внутри спирали. ние поверхности спирали 3 обдуваются 2. Свеча по и. 1, о т л и ч а ю щ а я с я тем, что спираль выполнена двухзаходной с прямоугольным сечением витков, причем отношение ши 3 90 Я 0 помощи диска, причем втулка размещена внутри спирали.Спираль может быть выполнена двухзаходной с прямоугольным сечением витков, причем отношение...

Номер патента: 905129

Опубликовано: 15.02.1982

Авторы: Блиндул, Реполовский, Рудаков

МПК: B60D 1/02

Метки: сцепное

...8 по часовой стрелке. Шкворень, поднимаясь, освобождает петлю прицепа, которая выходит из ловителя 2. При этом ловитель 2 под действием пластинчатой пружины 27 на его вытуп 28 устанавливается в среднее положение, при котором паз 11 располагается напротив стопора 9.При повороте рычага 6 ступица 7 поворачивается вту же сторону, выступы 15 ступицы отходят от уступов 16 и 17 и устанавливаются в положение, показанное на фиг3. Одновременно с этим стопор 9 под действием пружины 29 входит своим клиновидным концом 10 в паз 11 ловителя 2 и фиксирует его от поворота в корпусе 1. Причем .при повороте рычага 6 вокруг оси 8 он воздействуетна собачку 20, которая отводит фиксатор 21 в сторону от оси шкворня(фиг.2). Далее рычаг 6 упирается всобачку 20...

Номер патента: 905128

Опубликовано: 15.02.1982

Авторы: Блиндул, Реполовский, Рудаков, Шалабин

МПК: B60D 1/02

Метки: сцепное

...из своего гнезда и, перекрывая верхний торец 12 шкворня, обеспечивает дополнительное стопорение закрытого шкворня. Предлагаемое устройство имеет срав. нительно простую конструкцию и достаточно компактно для расположения в,ограниченном подкузовном пространстве автомобиля,Формула изобретения Сцепное устройство содержащеекорпус с крышкой, ловитель дышла прицепа, шкворень с коническим хвостовиком и рычаг перемещения шкворня,оборудованный расположенными по разные его стороны пружинами, свободныеконцы которых закреплены на крышкекорпуса, о т л и ч а ю щ е е с ятем, что, с целью повышения компактности устройства и обеспечения надежности Фиксации шкворня в верхнемположении, оно снабжено пластиной свыступом, размещенной над шкворнеммежду...

Номер патента: 901519

Опубликовано: 30.01.1982

Автор: Рудаков

МПК: E21C 37/00

Метки: забое, разметки, световой, шпуров

...что посылку пучка световых лучей на забой осуществляют импульсами с частотой следования 0,5-6 с .На Фиг, 1 изображено схематичноустройство для реализации способа, на Фиг. 2 - расположение устройства в горной выработке;Устройст во (разметчи к) состоитиз корпуса 1, в котором размещеныобъектив 2, проектная схема 3 расположения шпуров, конденсатор ч и электросветовой блок 5, Проектная схема расположения шпуров выполнена в видепластинки с просверленными в ней отверстиями по числу шпуров. Возможновыполнение схемы в виде диапозитива,;но при этом неизбежны потери световой энергии. Электросветовой блоквключает узел 6 питания, конденсаторнакопитель 7, мультивибратор 8 и газоразрядную импульсную лампу 9.В горной выработке, в которой производятся...

Номер патента: 901310

Опубликовано: 30.01.1982

Авторы: Беседин, Боярко, Жердев, Капуста, Рудаков

МПК: C22B 1/16

Метки: агломерации, железорудных

...образом, что в нижней половине количество смеси на 10-15%; 20больше, чем в верхнем. Такое расположение слоев позволяет увеличить высотуобщего слоя на ленте на 20-35% противприменявшегося без изменения газопроницаемости. 25На чертеже изображена схема укладки шихты и смеси 1 и устройство, реализующее способ.Устройство состоит из бункера 1для шихты и бункера 2 для смеси, обсе- зврудованных затворами 3 в нижней части,открывающихся попеременно, подавая материал на барабанный питатель 41,Предварительно подготовленную шихту и смесь, состоящую и шихты 5550 вес. % и отсева 45-50 вес.,фракцией 1-5 мм укладывают на агломерационную ленту чередующимися слоя.ми по алине ленты, причем укладку шихты и прослойки производят под угломестественного...

Номер патента: 901082

Опубликовано: 30.01.1982

Авторы: Блиндул, Реполовский, Рудаков

МПК: B60D 1/02

Метки: тягово-сцепное

...устройство снабжено собач.кой 11, установленной на пальце 7в вертикальном.пазу б в шкворне 4,и имеющей выступы 12 и 13, взаимодействующие со стопором 10 и с выступом14, выполненным на плече 8 рычага 9,Корпус имеет крышку 15, в которуюупирается пружина 1 б, взаимодействующая с плечом 8 рычага. Подпружиненный фиксатор 17 связан с упором 18на рычаге 9 и может входить в паз19 ловителя 2.Тягово-сцепное устройство работает следующим образом,Перед операцией сцепки, т.е, довведения петли транспортного средства в ловитель 2, рычагом 9 поднимают шкворень 4 в крайнее верхнееположение (фиг. 4). Для этого рычаг9 перемещают вверх вокруг оси егокрепления в крышке 15. При поворотерычага его плечо 8 поворачиваетсяи выступом 14 воздействует на выступ13...

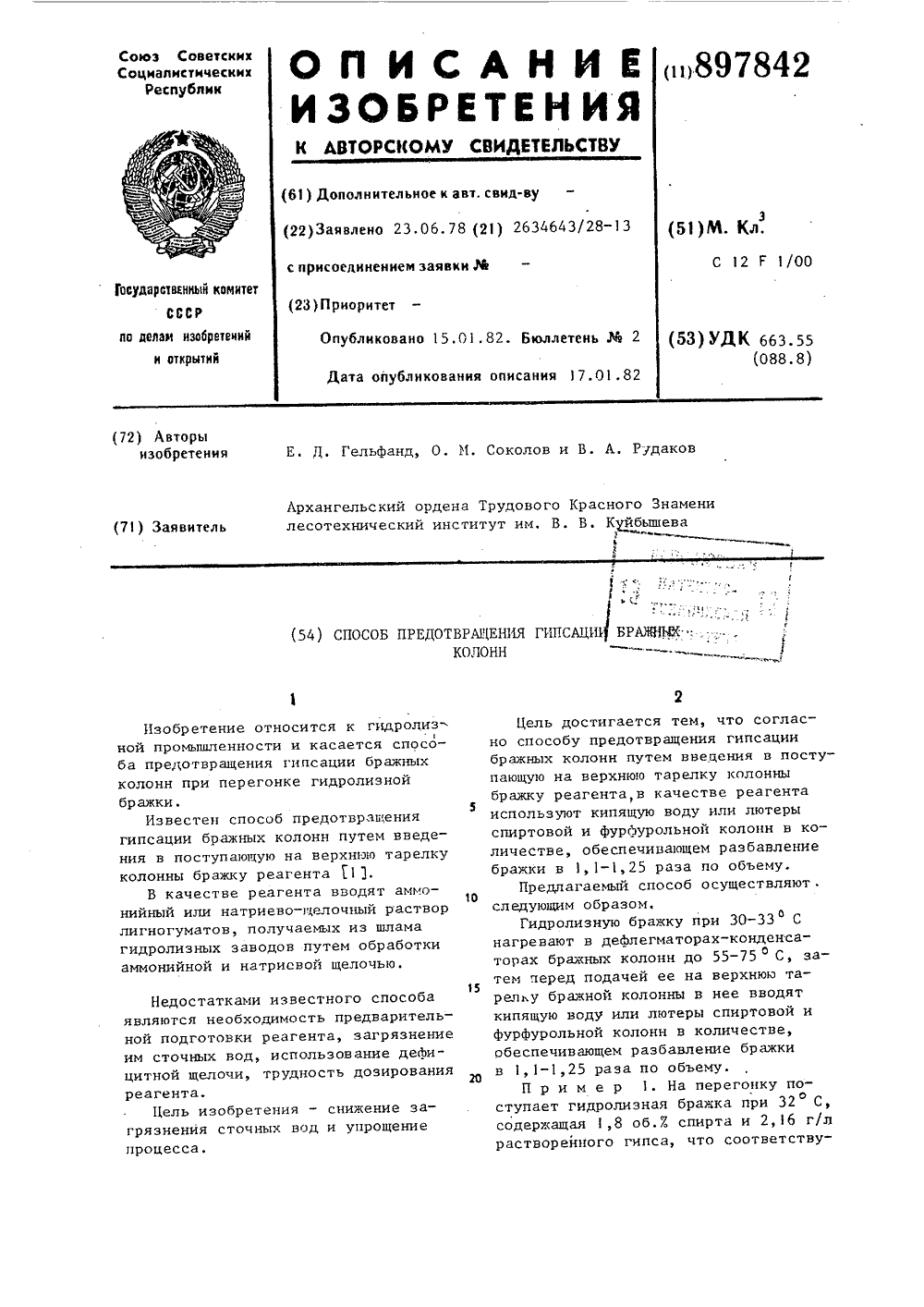

Номер патента: 897842

Опубликовано: 15.01.1982

Авторы: Гельфанд, Рудаков, Соколов

МПК: C12F 1/00

Метки: бражных, гипсации, колонн, предотвращения

...в дефлегматорах-конденсаторах бражных колонн до 55-75 С, зао 15тем перед подачей ее на верхнюю тарелку бражной колонны в нее вводяткипящую воду или лютеры спиртовой ифурфурольной колонн в количестве,обеспечивающем разбавление бражкив 1,1-1,25 раза по объему.П р и м е р 1. На перегонку поступает гидролизная бражка при 32 С,осодержащая 1,8 об.Б спирта и 2,6 г/лрастворенного гипса, что соответству 897842ет степени пересыщения в 1,2 раза.Перед вводом в бражную колонну бражку нагревают в дефлегматоре до 57 С и затем разбавляют лютером спиртовой колонны (при 105 С) в 1,2 раза. При этом концентрация растворенного гипса снижается до 1, 8 г/л, что исключает выпадение избыточного гипса. При расходе пара 119 кг на 1 м разбавленной бражки...

Номер патента: 897308

Опубликовано: 15.01.1982

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: B05C 15/00

Метки: камера, окрасочная

...2 установлен дополнительный экран 13, изогнутый по форме передней стенки 14 окрасочной камеры 1 и образующий вместе с ней воэдухоотсасывающие каналы 15, соединенные с отсасывающим каналом б гидрофильтра 2. Экран 13 защищает стенки камеры от окрасочной пыли. Воздухораздаточные короба 12 установлены в пересечении боковых 9 и задней 16 стенок камеры 1. К воэдухоразцаточным коробам 12 воздух подают по воздуховоду 17. Задняя стенка 16 выполнена сплошной. В ней выполнено остекленение, за которым установлены светильники 18. Свежий воздух в зону дыхания рабочего подают по воздухораздаточному коробу 19. В воздухораздаточных коробах 12 установлены направляющие патрубки 20. Воэцухораздаточные короба 12 выполнены как воздуховоды...

Номер патента: 896764

Опубликовано: 07.01.1982

Авторы: Безденежных, Волков, Рудаков, Соколов, Феськов

МПК: H04B 1/06

Метки: дискретной, информации, приема

...импульсов) .Когда на одну из управляющих шинприходит импульс записи, то он птупает одновременно и на соответЗО вующий вход элемента ИЛИ 5 и вто896764 О Формула изобретения 15 20 25 ЗО вход соответствующего этой шине двухходового элемента И 2. С выхода элемента ИЛИ 5 импульс записи черезэлемент 3 задержки поступавт. на входФормирователя",4 импульсов.;,",9 а,выходеФормирователя 4 появляется. короткийимпульс, передний фронт которогосовпадает по времени с передним фронтом задержанного элементом 3 задержкиимпульса записи. С выхода формирователя 4 короткий импульс поступаетодновременно на первые входы всех ф ф дВхвходовых элементов И 2, но онпецаитр на выходе только того элемента й 2, на втором входе которого.есть импульс записи,...

Номер патента: 893369

Опубликовано: 30.12.1981

Авторы: Внуков, Наполов, Норман, Рудаков

МПК: B21J 5/00

Метки: высадки, средней, стержня, утолщений, холодной, части

...с одним иэ торцов утолщения, При этом точной поэировкой металла исключается возможность образования облоя в плоскости смыкания. формирование азпелия заканчивается при смыкании половин матрицы. После этого половины матриц размыкают и готовые изпелия 4 выталкивателем 3 извлекают из матрицы 2.Верхний препел скорости смыкания половин матрицы ограничивается условиями беэуаарной работы высацочного инструмента. При превышении 30 мм/с появляется опасность быстрого износа и разрушения инструмента. Уменьшение скорости ниже 15 мм/с значительно снижает производительность процесса. Прецпочтительной является скорость порядка 20 мм/с. П р и м е р 1. Изготовление оси пильной цепи осушествляют из заготовки в випе стержня размером диаметр 8 х 25...

Номер патента: 893195

Опубликовано: 30.12.1981

Авторы: Абрамов, Заикин, Муругов, Поволоцкий, Рудаков, Чистяков

МПК: A01K 29/00, A61N 5/06

Метки: излучателей, работы, стабилизации, ультрафиолетовых

...общими для группы ультрафиолетовых излучателей полупроводниковым диодом и дросселем, а также параллельными йС-цепочками по числу ультрафиолетовых излучателей, причем ультрафиолетовые излучатели через параллельные ВС-цепочки, дроссель и диод подклюцены к источнику питанияНа чертеже представлена принципиьная схема предлагаемого устройст893195 Формула изобретения ИПИ Заказ 11305/3 Тираж 703 П ое пиал ППП "Патент", г, Ужгород, ул.Проектная,ров 6 и конденсаторов 7, по числуультрафиолетовых излучателей 1, причем ультрафиолетовые излучатели 1 через параллельные КС-цепочки, состоящие иэ резисторов 6 и конденсаторовдроссель 5 и полупроводниковыйдиод 1 подключены к источнику 3 питания.Устройство работает следующимобразом.При подаче...

Номер патента: 892660

Опубликовано: 23.12.1981

Авторы: Андриевский, Кондрашов, Кривцов, Ланцман, Лесков, Мозжухин, Павлов, Рудаков, Чесноков

МПК: H03H 17/02

Метки: нижних, следящий, фильтр, частот

...элемента 2. Входом фильтра служит вход блока 1 разности, а выходом- выход интегратора 3. В качестве нелинейного элемента 2 используется ключ. Предлагаемое устройство представляет собой двухканальную электронную следящую систему, один канал которой образован блоком 1 разности, ключом 2 и интегратором 3, а второй канал - блоком 1 разности, апериодическим звеном 4 и интегратором 3.Следящий Фильтр нижних частот работает следующим образом.Пусть линейный частотно-зависи" мый элемент 5 имеет передаточную Функцию ЮАР )1+ Т 00 р . Тогда сиг- нал на его выходе сийФазен сигналу на его входе при частоте сигнала ШФО, где Ш 0: 1/ТО, и противоположен по фазе входному сигналу при Ю ) ж) . Блок 6 управления вы" рабатывает соответственно сигнал,...

Номер патента: 890341

Опубликовано: 15.12.1981

Авторы: Абасов, Иванкин, Мелик-Есаянц, Рудаков

МПК: G01V 7/02

Метки: гравиметр, струнный

...струны при изменении температуры внутри гравиметра за счет взаимной компенсации изменения длины пружины от линейного расширения изменением длины пружины от изменения ее жесткости.Подвешивание струны с грузом на винтовой пружине, выполненной в виде конической пружины сжатия, у которой при изменении температуры, например повышении, длина от линейного расширения увеличивается, а жесткость уменьшается, от чего она дополнительно сжимается и, следовательно, длина ее меняется на величину, определяемую разностью изменений длин от линейного расширения и и.менения жесткости необходимой для уменьшения изменения положения груза по вертикали, что приводит к уменьшению изгиба плоских пружин, соединяющих груз с корпусом и, следовательно,х более...

Номер патента: 890235

Опубликовано: 15.12.1981

Авторы: Карпов, Никифоров, Рудаков

МПК: G01N 31/08

Метки: колонка, хроматографическая

...эффекту является хроматографическая колонка, включающая стеклянный корпус с установленным в нем свозможностью перемещения вдоль продольной оси поршнем, причем корпуспомещен в кожух 3Недостатками известной конструкции являются необходимость прецизионного выполнения всех деталейдля получения возможности и эксплуатировать колонкуким давлением.Цель изобретения - упрощение изготовления стеклянных частей колон" ки,89023 5 Поршень и патрубок жестко связаны,друг с другом.На чертеже представлена предлагаемая колонка, продольный разрез,В стеклянном корпусе 1 колонкиустановлен с возможностью перемеще"ния поршень 2 с полым осевым каналом3 для подвода злюента. Корпус 1 установлен в кожухе ч с штуцерами 5, Поршень 2 снабжен коаксиальным патрубком 6,...

Номер патента: 889138

Опубликовано: 15.12.1981

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: B05C 15/00

Метки: окраски

...возможностей.Указанная цель достигается тем, что в устройстве для окраски, содержащем отсасывающую решетку и щелевой воздуховод для образования воздушной завесы, над отсасывающей решеткой установлены колпаки с поворотными колесами, в которых смонтированы эжекторные сопла. Устройство изоУстройство сосвода 1, охватыващетку 2. Изделиезону окраски конвоздуховодом 1 уповоротными колесторону отсасываротных коленах 6сопла 7, воздух вбопроводам 8. Крет приямок 9.Устройство ра Воздушныи поток, восходящии от щелевого воздуховода 1, образует восходящую воздушную завесу 1 О, доходящую до колпака 5, форма которого способствует повороту потока воздуха к поворотному колену 6, При помощи эжекторного сопла 7 происходит подсос воздушного потока в...

Номер патента: 887312

Опубликовано: 07.12.1981

Авторы: Баранов, Гапоян, Глинер, Пахтер, Реполовский, Рудаков, Тумасянц

МПК: B60T 17/08

Метки: камера, средства, тормозная, транспортного

...камеру на две полости: полость растормаживания 5 и полость 6, в которой установлена пружина 7, 1 оопирающаяся на заднюю крышку 3. В поршне 4" выполнено отверстие, в котором размещен шток 8, в полости 9 которого установлены дополнительная пружина 10 и направляющий элемент 11 механизма растормаживания. Этот механизм содержит сухарные элементы 12, выполненные в видешариков, которые установлены в радиальных отверстиях 13 штока 8 и взаимодействуют с,поверхностью канавки 14 поршня 4 20и с рабочей поверхностью 15 направляющего элемента 11. Направляющий элемент 11выполнен с торцовыми буртиками 16 и 17,контактирующими с сухарными элементами 12. Орган ручного управления механизмом растормаживания выполнен в видетолкателя 18, свободно проходящего...

Номер патента: 884721

Опубликовано: 30.11.1981

Авторы: Лейднер, Рудаков, Сизова, Сухобокова, Тугаринов

МПК: B02C 15/12

Метки: мельница, шарокольцевая

...соосную с рабочей дорожкой и образующую круговой зазор с корпусом. В этом зазоре при вращении ротора происходит циклонирование взвешенных частиц. Размер зазора минимизирован реально наблюдаемой не- . одинаковостью износа рабочих дорожек 11 и составляет 2-4 мм. 6 целью минимизации радиальной составляющей биения нажимного кольца центр сферы сопряжения фланца 10 с кольцом 4 совмещен с центром плоскости вращения шаров 5.Работа мельницы заключается в следующем.Нажимное кольцо 4 посредством механизма 12 привода поднимается, в корпус 1 кладутся шары 5 (753 длины рабочей дорожки) и всыпается подлежащая измельчению проба. При этом минимальный размер ее максимальных покрупности кусков не должен превышать151 от диаметра шаров 5. Кольцо...

Номер патента: 884610

Опубликовано: 30.11.1981

Авторы: Наралиев, Ни, Рудаков, Цай

МПК: A01D 45/16

Метки: листоуборочная

...образующей кожуха 5, а листья шелковицы проникают в шаговое пространство15 спиралевидного рабочего органа 7 и при еговзаимодействии с противорежущими ножамиб срезаются. Срезанная масса падает навращающийся шнек 8, который черз окно 9подает ее в нагнетательный воздуховод 3,в котором воздушный поток, создаваемыйвентилятором 4, тУанслортирует листовуюмассу в емкость 13. Машина позволяет повысить полноту сбора листьев за счет уменьшения их сминания н измельчения. Внутри спиралевидного рабочего органа д 5 формула изобретения 1, Листоуборочная машинасодержащаяраму с установленными на ней спиралевидными рабочими органами с противорежущизв ми ножами, отличающаяся тем, что, с цельюувеличения полноты сбора листьев, спиралевидный рабочий орган...

Номер патента: 883520

Опубликовано: 23.11.1981

Авторы: Лазаревич, Рудаков

МПК: B61B 13/10, B65G 47/38, B65G 67/08 ...

Метки: конвейер-перегружатель, передвижной

...откиднаярама 7 и другая рама 8 накладногосъезда, соединенные между собой шарнирами 5.Рама 8 накладного съезда расположена на рельсах 4 грузовой колеи, арама 7 на рельсах 9 порожняковой колеи,Обе рамы состоят из прямолинейногоучастка рельсов с подвижными элементами 10, обеспечивающими переезд вагонеток с откаточных рельсов на съезди криволинейных участков 11 обеспечивающих перемещение вагонеток с первой рамы 7 на вторую 8.Рама 7 снабжена автоматической стрелкой 12. Она обеспечивает проход порожней вагонетки по раме 7 до упора 13 иперевод ее на криволинейный участок 11и далее на грузовой путь под погрузку.В целях накопления необходимой кинетической энергии для обеспечения самокатного движения порожних вагонетокпрямолинейный...

Номер патента: 883509

Опубликовано: 23.11.1981

Авторы: Забурдяев, Рудаков, Сергеев, Яковлев

МПК: E21F 5/00

Метки: гидравлической, пласта, проведения, угольного

...на выходе взрывной ка- жины протекает в высоком темпе. При50меры, устремляются по трубе 6 в сква- этом в зависимости от свойств массижину. В момент среза диафрагмы в стол- ва, вида жидкости и параметров гидбе. жидкости, заполнившей скважину рообработки можно раскрывать малои трещины в прилегающем к ней масси- численную сеть трещин, увеличивая ихве, формируются ударные волны. Напря- зияние или создавать разветвленную55Ужения, возникающие в породе вследст- частую ) сеть более мелких трещин.вие действия ударных волн, приводят На первом этапе обработки пласта созк раскрытию имевшихся в пласте трещин дают сеть крупных трещин, чтобы увеи созданию новых. Газообразные про- личить радиус воздействия, на втором3 10 15 20 25 30 35 40 4 50 И этапе...

Номер патента: 882031

Опубликовано: 15.11.1981

Авторы: Битаров, Зарицкий, Карпов, Пигарев, Рудаков, Судаченко, Сыромятников

МПК: H05B 41/39

Метки: освещением

...регулятора не подано. При создании режима искусственного рассвета на выходе программного блока. 1формируется потенциал логической1, при этом происходит срабатывание ключа 11 переменного тока изамыкание контакта 12. С выхода симисторного регулятора 3 поступаетнапряжение сети питания переменноготока, величина которого увеличивается от минимального в соответствии сизменением величины угла запаэдывани открытия симистора 3. Изменениеугла, запаздывания открытия симистоРа осуществляется с помощью генератора 2 импульсов управления, выходкоторого соединен с управляющим электродом симистора. Программой определяют необходимую величину интервала нарастания напряжения на выходесимисторного регулятора 3, а соответ"ственно, и уровень...
