Рудаков

Номер патента: 1186275

Опубликовано: 23.10.1985

Авторы: Воропаев, Милютин, Рудаков

МПК: B05B 15/12

Метки: крупногабаритных, окраски

...ма ши ностроительных за волов.Цель изобретения - упрощение конструкции установки и повышение удобства обслуживания.На фиг. 1 изображена предлагаемая установка, общий вид; на фиг. 2 - разрез А - А на фиг. 1.В корпусе 1 на напольной решетке 2 установлено окращиваемое изделие 3. Под напольной решеткой 2 в воздухоотводяшем канале 4 размещено устройство для изменения сечения воздухоотводяШего канала, выполненное в виде размещенных по длине напольной решетки 2 коробов 5 с продольными щелями 6 для создания воздушно-водяных завес 7,При этом короба 5 установлены с увеличением расстояния от напольной решетки 2 в сторону гидрофильтра (не показана), закреплены с возможностью поворота относительно оси 8 и соединены через короб 9 с источником сжатого...

Номер патента: 1186271

Опубликовано: 23.10.1985

Авторы: Воропаев, Милютин, Рудаков

МПК: B05B 15/12

Метки: краски, распылении, улавливания, частиц

...изобретения - сокращение расхода воды,На чертеже изображено предлагае Омое устройство.Устройство для улавливания частицкраски при распылении содержитгидрофильтр, состоящий из корпуса 1в котором установлены полуцилиндры 152, образующие воздухопромывное пространство 3, жидкость в которое подается по лотку 4. Корпус 1 установфлен на ванне 5. Экран перед гидрофильтром образован параллельными 20воздушными завесами 6 и 7, междукоторыми расположена водяная завеса8, выполненная в виде распыленногопотока жидкости.ВУзел для образования воздушной 25завесы выполнен в виде раздаточного короба 9 с щелевым соплом 10,параллельно которому на противоположной боковой стороне короба 9 рас-.1положено дополнительное щелевоесопло. 11.Узел для образования...

Номер патента: 1186103

Опубликовано: 23.10.1985

Авторы: Нарзиев, Рудаков, Халиков

МПК: A01C 1/00

Метки: зонтичных, культур, овощных, очистке, подготовки, семейства, семян

...т,е, .предотвратить потери. Внутренний жеслой лент 4 в данном случае является несущим и подпорным для основного рабочего слоя 3.Увеличение деформации (о) выше0,9пРиводит к РазРУшению оболочкисемян, а понижение ее значения меньше 0,7 д приводит к тому, что шипы 35семян не снимаются устройством.Отшлифованные семена сходят слевого конца нижней бесконечнойленты 2, Наибольший эффект шлифования достигается при движении лент 40в противоположные стороны. Семенапосле обработки легко подаютсяочистке, сортировке и калибровкена различных отечественных и зару бежных семеочистительных машинах 45и триерах и позволяют подготовитьполноценный высококачественный кондиционный посевной материал для.точного посева согласно требованиям.Л. Мантейфель...

Номер патента: 1185520

Опубликовано: 15.10.1985

Авторы: Вершинин, Рудаков, Рутуль

МПК: H02P 5/16

Метки: постоянного, электропривод

...индуктивность 14,минуя цепь якоря, при этом цепь якоря 2 электродвигателя отключается от аккумуляторной батареи. В момент время 1 ь генератор 29 формирует импульс напряжения, поступающий на цепь управления тиристора 17. При включении тиристора 17 конденсатор 13 начинает перезаряжаться через индуктивность 14 до исходного состояния (знак плюс на нижней обкладке).Далее описанные процессы периодически повторяются с той лишь разницей, что в моменты времени 1 ь, 1 , 1 в включаются попарно тиристоры 11 и 20, 10 и 21, 9 и 21. Вследствие этого цепь якоря 2 поочередно подключается ко всем секциям аккумуляторной батареи, обеспечивая их равномерный разряд, что является обязательным условием эксплуатации аккумуляторной батареи. Плавное регулирование...

Номер патента: 1178776

Опубликовано: 15.09.1985

Авторы: Александров, Войцеховский, Зайцева, Рудаков, Рудакова

МПК: C21D 1/78

Метки: заготовок

...Заказ 5611/23 Тираж 553ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, И, Раушская наб., д.4/5 Подписное филиал ППП "Патент", г.Ужгород, ул.Проектная,4 Изобретение относится к обработке металлов давлением и может быть использовано при производстве стальных изделий методом холодной пластической деФормации. 5Цель изобретения - улучшение деформируемости стали в,холодном состоянии и сокращение технологического процесса.П р и м е р, Проводилась обработка 10 заготовок при изготовлении холодной 1 трокаткой шторной ленты из стали У 8 А с размера горячего подката толщиной 2,2 до толщины 0,06 мм, Рулон горячекатанной заготовки из стали У 8 А15 толщиной 2,2 мм охлаждался со скоростью 30 С/с для...

Номер патента: 1178498

Опубликовано: 15.09.1985

Авторы: Воропаев, Друцкий, Милютин, Рудаков

МПК: B05B 15/12

Метки: окраски

...выполненного в виде термосифона 12 с промежуточным теплоносителем, Нагнетательный трубопровод 11 рециркуляционнойсистемы гидрофильтра 3 размещен в одном конце термосифона 12, а другой егоконец расположен в подающем воздуховоде 13 приточного короба 14 окрасочнойкамеры 1. В приточном коробе 14 установлен фильтр 15 и петлевой теплообменник 16, подводящий патрубок 17 которогосоединен с вытяжным воздуховодом сушильной камеры 2, а отводящий патрубок 18соединен с распределительным коробом 8,имеющим щели 9 для подачи воздуха в нижнюю зону окрасочной камеры. Поверхность 19 распределительного короба 8 со стороны окрасочной камеры выполнена в виде теплорадиационного экрана. Внутри гидрофильтра 3 образуются водяные завесы 20.Устройство работает...

Номер патента: 1178497

Опубликовано: 15.09.1985

Авторы: Воропаев, Милютин, Рудаков

МПК: B05B 15/12

Метки: камера, окрасочная

...и натяжной ролик 5. Лента б фильтра 2 вы. полнена. из пористого материала. Нажимной ролик 7 размещен в емкости 3. Нижний опорный валок 4 выполнен пустотелым, В стенках его имеются радиальные отверстия 8 для подачи растворителя, смывающего краску с замкнутой ленты 6 в емкость 3. Роль фильтра выполняет основная ветвь транспортера со стороны камеры, а вторая ветвь является возвратной. В зоне возврата ленты 6 размещено устройство разворота возвратной ветви транспортера на 90 в виде расположенныхперпендикулярно к основной ветви транспортера роликов 9.Окрасочная камера работает следующимобразом,Загрязненный частицами краски воздух,проходя через ветвь замкнутой пористой ленты 6 транспортера, очищается за счет того,10 что частицы краски...

Номер патента: 1178496

Опубликовано: 15.09.1985

Авторы: Воропаев, Милютин, Рудаков, Серпков

МПК: B05B 15/12

Метки: гидрофильтр, камеры, окрасочной

...4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. Горват Заказ 5586/9 Изобретение относится к окрасочному оборудованию и является усовершенствованием изобретения по авт. св. Ма 1024120.Цель изобретения - улучшение условий эксплуатации путем уменьшения загрязнения поверхности полуцилиндров воздухопромывного канала.На чертеже изображен гидрофильтр окрасочной камеры.Гидрофильтр состоит из корпуса 1, в котором установлены полуцилиндры, выполненные из верхних 2 и нижних 3 частей. Верхние части 2 жестко соединены с корпусом 1, а нижние 3 - с соответствующими им упругими опорами 4.Омываемый водой экран 5 закреплен на упругих опорах 6. Экран 5 и нижние части 3 полуцилиндров соединены с вибратором 7. Для подачи жидкости в...

Номер патента: 1176073

Опубликовано: 30.08.1985

Авторы: Дыбала, Рудаков

МПК: E21C 37/00, G03B 21/00

Метки: забое, разметчик, световой, шпуров

...дляпередачи световой энергии от источника 2 света к концу жесткой трубки6, обращенной к объекту 4. Посколькужесткие трубки 6 в гнездах плиты 8выполнены с возможностью отклонения,световоды 5 выполнены в виде гибкихволокнистых световодов, пропущенныхвнутри трубок 6. Необходимая схемарасположения шпуров (система опреде"ленным образом расположенных относительно друг друга точек-меток устьевшпуров в масштабе) образуется концами световодов, выходящими из жесткихтрубок 6.Концы световодов со стороны источника 2 света собраны в жгуты и контактируют с источником света (источник 2 света может быаь как импульсного действия, так и постоянногодействия),Корпус 1 светового разметчика должен быть снабжен приспособлениемдля закрепления к буровой...

Номер патента: 1176005

Опубликовано: 30.08.1985

Авторы: Рудаков, Садовский, Соколов, Теклин

МПК: E01H 5/09

Метки: орган, рабочий, снегоочистителя

...- повышение эффективности работы.На фиг, изображен рабочий орган, вид сбоку, на фиг.2 - вид А на фиг.1; на фиг.3 - вид Б на фиг.1; на фиг.4 - разрез В-В,на фиг.1", на фиг,5 - разрез Г-Г на фиг.1.Рабочий орган состоит из рамы 1, на которой в опорах 2 установлены друг над другом горизонтальные ва-. лы лопастного питателя 3 С обеих сторон питателя 3 установлены боковые открылки 4 и 5, каждый из которых закреплен шарнирно на раме с помощью двух расположенных друг над другом верхнего 6 и нижнего 7 кронштейнов. В верхних кронштейнах 6 выполнен дугообразный паз 8, расположенный в горизонтальной плоскости поворота открылков 4 и 5. В нижних кронштейнах 7 выполнены два отверстия 9 и 1 О, расстояние между которыми равно длине паза 8. На опорах 2...

Номер патента: 1174481

Опубликовано: 23.08.1985

Авторы: Крайзингер, Ларионов, Люкимсон, Рудаков, Тарпиньян, Харахулах, Шам, Янковский

МПК: C21C 5/48

Метки: фурма

...5143/28 Тираж 553 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Подписное Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 1Изобретение относится к металлур- гии, в частности к устройствам, применяемым для продувки металла в кислородных конвертерах.Цель изобретения - упрощение конструкции головки и облегчение ремонта фурмы.На чертеже показано устройство, общий вид. Устройство состоит из концентрически расположенных наружной 1, промежуточной 2 и внутренней 3 труб, образующих тракты подвода 4 и отвода 5 охладителя, газоподводящий тракт 6 наконечника 7, сопел 8 и водораспределителя 9, выполненного в виде полукольца, частично перекрывающего тракт, образованный трубами 2 и 3,...

Номер патента: 1173939

Опубликовано: 23.08.1985

Авторы: Грачев, Пальмин, Пономарев, Рудаков, Султанов, Юнусов

МПК: A01B 13/02, A01B 49/02

Метки: орудие, почвообрабатывающее

...9 расположена горизонтально, На раме 1 также закреплены шарнирно маркеры 10 с гидроци-.линдрами 11, Маркеры 10 выполнены телескопическими с возможностью фиксации в определенном положении, Открылки 9 выполнены съемными. Орудие работает следующим образом,После опускания орудия из транспортного в рабочее положение рычагом гидрораспределителя (не показан)приводят в действие гидроципиндр 11который опускает маркер 10 досоприкосновения с почвой. При движе 3нии агрегата окучники 8 за счетугла вхождения своего носка внедряются в почву и способствуют заглублению дисковых рабочих органов 3. Заглубление рабочих органовв почву продолжается до тех пор,пока орудие не опустится на опорныеколеса 5, отрегулированные на определенную глубину хода...

Номер патента: 1173938

Опубликовано: 23.08.1985

Авторы: Байметов, Пономарев, Рудаков, Тукубаев

МПК: A01B 13/02

Метки: плуг, фронтальный

...сзади; на фиг.2 - то же, .10 вид сверху; на фиг,3 - схема орудия, вид сбоку; на фиг.4 - смежные плужные корпуса первого ряда, вид спереди; на фиг.5 ; смежные плужные кор .пуса второго ряда, вид спереди; на 15 фиг,6 -10 - схема работы орудия.Фронтальный плуг включает раму 1 с опорными колесами 2, дисковые ножи 3, лево- и правооборачивающие плуж, ные корпуса 4 и 5 первого ряда, при"20 катывающие ролики 6, лево и правооборачивающие плужные корпуса 7 и 8 второго ряда. При этом отвалы смежных корпусов 7 и 8 выполнены различной высоты, а их грудь - со смещением по 25 ходу орудия.Орудие работает следующим образом,При движении орудия по полю рама 1 опирается на опорные. колеса 2. Дисковые ножи 3 разрезают пласт почвыу 0 между корпусами 4 и 5...

Номер патента: 1171114

Опубликовано: 07.08.1985

Авторы: Воропаев, Милютин, Рудаков

МПК: B05B 15/12

Метки: нанесения, покрытий

...задней стенки жидкостным коллектором с соплами, расположенными по обе его стороны.Изобретение относится к окрасочному оборудованию.Цель изобретения - экономия производственных площадей и уменьшение вредных выбросов.На фиг. 1 схематически изображена предлагаемая .установка, план; на фиг, 2 - то же, продольный разрез; на фиг. 3 - схема входа воздуха и воды в гидрофильтр.Установка состоит из камеры 1 с рабочим проемом 2, транспортными проемами 3, зад ней криволинейной стенкой 4. В центре задней стенки установлен жидкостной коллектор 5 с соплами 6, расположенными по обе стороны коллектора. Для подачи жидкости в коллекторе служит труба 7. В углах камеры между задней стенкой 4 и боковыми стенками 8 установлены гидрофильтры 9, состоящие из...

Номер патента: 1170519

Опубликовано: 30.07.1985

Авторы: Проскуровский, Рудаков

МПК: H01H 13/02, H01H 9/20

Метки: кнопочный, пост

...Т- или Г-образныйпаз 6, взаимодействуя с фиксатором 7,блокирует приводной механизм, Придеблокировке рабочая пружина 8 возвращает приводной механизм в исходноеположение, а приводной элемент 4 коммутационного аппарата 2 отключаеткнопочный пост управления.Данная конструкция менее металлоемка и трудоемка в изготовлении,повышает надежность работы,1 117 О 5Изобретение относится к электро-технике и может быть применено вавтоматизированных системах управления.Цель изобретения - упрощение конструкции, технологичности и повышение надежности,Поставленная цель достигаетсятем, что в кнопочном посту управления, содержащем коммутационный аппарат, закрепленный на основании,приводной механизм, включающий всебя толкатель, рабочую пружину,фиксатор и...

Номер патента: 1169769

Опубликовано: 30.07.1985

Авторы: Орлов, Рудаков

МПК: B21B 39/16

Метки: клети, направляющее, прокатной

...прокатнойклети состоит из стола 1, поворотного желоба 2, шарнирно установленного на оси 3, проводковой коробки 4, рычага 5, жестко закрепленного на оси 3 и связанного упругим в направлении своей длины шатуном 6, который . в свою очередь шарнирно связан с ползуном 7, установленным в направляющих стола 1. Ползун 7 имеет зуб, входящий в паэ коробки 4. Привод желоба 2 осуществляется гидроцилиндром 8, Связь рычага 5 с желобом осуществляется быстроразъемной муфтой 9,30 соединяющей желоб 2 с осью 3. Односторонняя фиксация рычаа 5 относи- тельно стола осуществляется при помощи упора 10, принадлежащего .столу 1. 35Устройство работает следующим образом.В рабочем положении при прокатке проводковая коробка 4 придвинута к валкам клети до упора в...

Номер патента: 1169732

Опубликовано: 30.07.1985

Авторы: Дробышевский, Рудаков

МПК: B01J 47/10

Метки: ионообменная

...за счет увеличения диаметра этой камеры по сравнению с ионообменной колонной 1. Очищенный продукт отделяется от ионита и через переливной штуцер 17 выводится из колонны. Загрязненный ионит поступает в емкость 3 для отмывки его от продуктов гидролиза. В нижнюю часть емкости 3 через 45 патрубок 4 поступает вода, отжимающая очишаемый раствор от ионита. Отработанный ионит потоком регенерационного раствора щелочи посредством регулирующего транспортирующего эжектора 5 подается в колонну 8 для щелочной регенерации, где в процессе движения вверх ионит регенерируется от сорбированных примесей. Отрегенерированный щелочью ионит через пеноловушку 10 поступает в цилиндрическую емкость 12 для Отмывки От регенерированного раствора 55 щелочки...

Номер патента: 1169568

Опубликовано: 30.07.1985

Авторы: Рудаков, Туймурадов, Шох

МПК: A01G 25/02

Метки: гибкого, намоточное, трубопровода

...намоточное устройство, вид сбоку; на фиг, 2 - то же,вид сверху. .1 ОНамоточное устройство навешено натрактор и состоит из рамы 1 с закрепленным на ней приводом 2, навалу которого установлены тросолебедочный механизм 3 для,вытаскивания 15гибкого трубопровода 4 с поля и накопительная катушка 5 для его намотки. Внутри трубопровода 4 размещеннаконечник-обтекатель 6 с обрезиненными опорными роликами 7, перекаты-, 2 цваемыми по сжимающим вальцам 8,расположенным вне трубопровода 4и закрепленным на раме 1 перед накопительной катушкой 5. Для расправления трубопровода 4 в плоскую ленту 25к наконечнику-обтекателю 6 прикреплены стержни-расправители 9, ветвикоторых проходят между сжимающимивальцами 8. Направление трубопровода 4 на накопительную...

Номер патента: 1166842

Опубликовано: 15.07.1985

Авторы: Нарзиев, Рудаков, Халиков

МПК: B07B 1/46

Метки: решетный, стан

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. КасардаЗаказ 4358/9 Изобретение относится к сельскому хозяйству, а именно к конструкции семяочистительных машин.Цель изобретения - увеличение срока работоспособности решета за счет уменьшения деформации его рабочей поверхности.На чертеже изображен решетный стан, поперечное сечение.Решетный стан содержит раму с направляющими 1 боковинами в виде бруса прямоугольного или квадратного сечения, вставное решето, выполненное в виде желоба с вертикальными стенками 2, снабженными горизонтальными боковыми участками 3 и рабочей поверхностью 4, расположенной горизонтально между вертикальными...

Номер патента: 1166823

Опубликовано: 15.07.1985

Авторы: Беловолов, Крамской, Лурье, Мартынов, Полянин, Рудаков

МПК: B03B 5/62

Метки: гидравлический, классификатор

...крупностькоторых превышает заданную величину, осаждаются и удаляются насосом 203, более мелкие частицы вместе сосновной массой жидкости через переливную перегородку 4 попадают впереливную камеру 5 и удаляются изнее насосом 6Сжатый воздух от 25источника 7 через регулируемыйвентиль 8 попадает в коллекторы 9,распределяется по трубам, через отверстия в нижней части труб попадает в поток суспензии и выделяется ЗОв атмосферу.В случае ослабления питающегопотока уменьшается скорость движения жидкости и, следовательно,увеличивается время, за которое 35твердая частица пройдет путь от желоба до перелива, в результате заэто время успеют осесть на дноразделительной камеры и будут вынесены насосом 3 частицы более мел Оких фракций по сравнению с...

Номер патента: 1165998

Опубликовано: 07.07.1985

Авторы: Емельянов, Рудаков, Фрост

МПК: G01P 5/12

Метки: газа, жидкости, потока, скорости, температуры

...элемента;- коэффициент теплоотдачи;Я - количество тепла, подводимогок чувствительному элементув единицу времени, (: измеряют время нагрева и охлаждениячувствительного элемента, а значения скорости Ч и температуры потока определяют по формулам х ф,К 1 Ф юс веТ -ТО т 1ВсТ-Т,1) Т,аТ 1 (Ъ) 1 й 1 Ф Фс(т-Т,где К и К - коэффициенты,определяемые с помощью градуи-.ровки.Уравнение (1) вытекает из решения системы уравнений, определяющих условия теплообмена при нагреве и охлаждении чувствительного элемента,с 61 Ы,(Т- Т ) Йт,-т)- й Уравнения (2) и (Э) также получены из данной системы уравнений, нопри условии, что на интервал температур и интенсивность подвода тепла наложены ограничения:где Т максимальная температурапотока; 10Т , -...

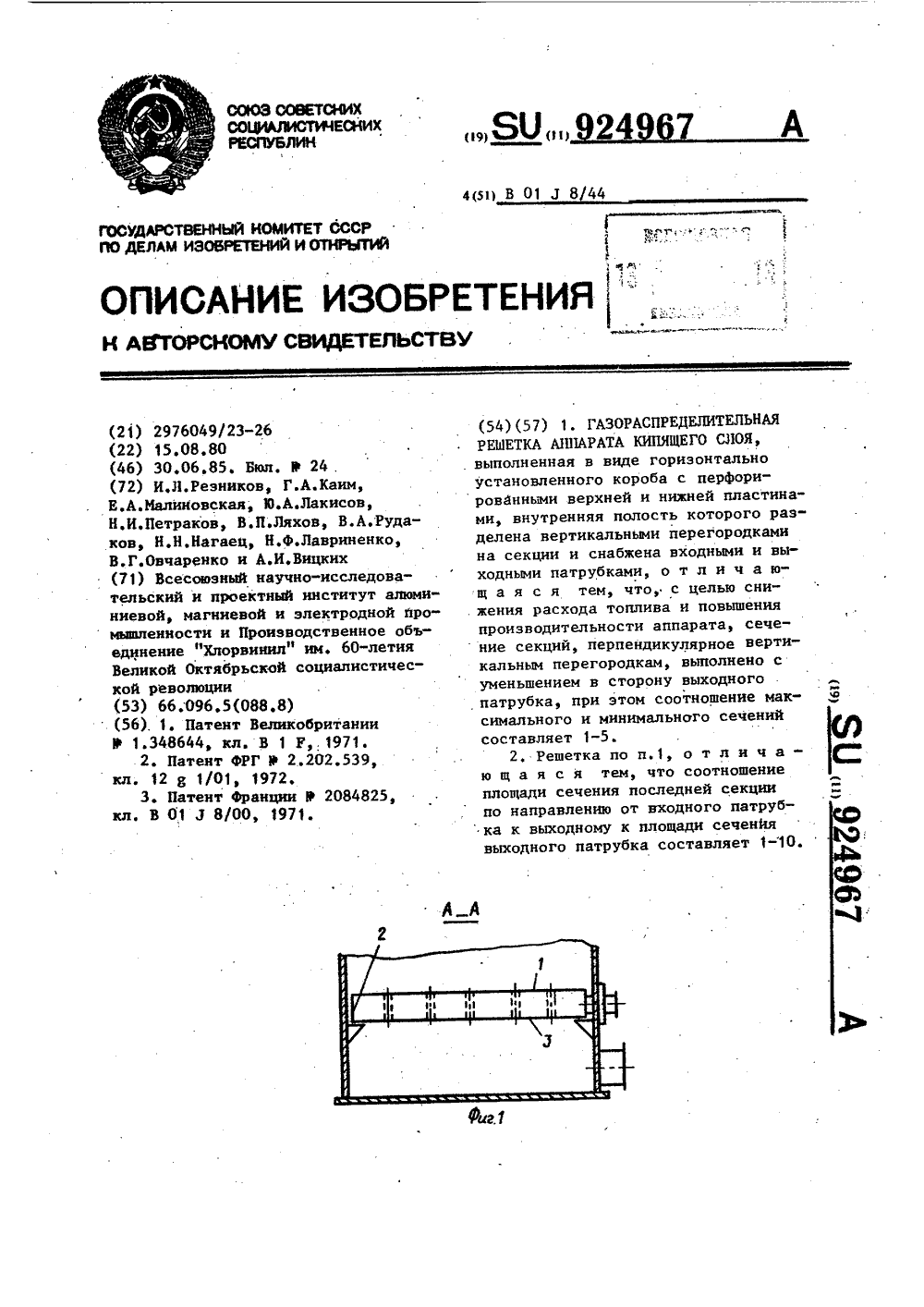

Номер патента: 924967

Опубликовано: 30.06.1985

Авторы: Вицких, Каим, Лавриненко, Лакисов, Ляхов, Малиновская, Нагаец, Овчаренко, Петраков, Резников, Рудаков

МПК: B01J 8/44

Метки: аппарата, газораспределительная, кипящего, решетка, слоя

...10 2,4 2,ъ2,4 Теюервтурв теввоф носители, СЭ 50"400 400-450 арона аоднтеввностьаечн, тсуткиУдеввный раскод арнрадного гвен(8200 ккав/нф), нфуяе 3 Фзйй рвско%евектроанергин,квт.чй 0 Э 75 27 0 2 07 10 16 116 116 57 бб составляет по ходу движения воздуха 70 С при одинаковой его скорости; в начале.и в конце. Увеличение ско-рости движения воздуха от входа к выходу в 2-4 раза способствует снижениюперепада температур и различных точках верхней пластины до 10-20 С.Этому способствует также увеличение гидравлического сопротивления решетки при увеличении кратности ходов потока охлаждающего воздуха. Перепад температур по поверхности реошетки не превышал 10 С.Сопротивление решетки при двух- кратном изменении потока в зависимости от расхода...

Номер патента: 1163932

Опубликовано: 30.06.1985

Авторы: Орлов, Рудаков

МПК: B21B 43/02

Метки: длинномерных, дозирования

...13осуществляется линейками 2, при этомскорость движения изделий растет помере удаления от кармана, что способствует раскладке пакета в одинРядеДля этой же цели могут применяться другие известные устройства,например, транспортеры, вибрационные 55столы, Для гарантированного полученияоднорядной раскладки с одного концапакета установлена на высоте, меньшей двух диаметров изделий, крыльчатка 5, вращающаяся против хода изделий. Попытка установить подобные устройства по всей длине пакета, с целью получения полной его однорядности, безуспешна, поскольку перекрест- но лежащие изделия при подходе к крыльчаткам заклинивают их в середине длины, В предлагаемом устройстве однорядность достаточно получить лишь у края пакетаВ других зонах может быть...

Номер патента: 1032823

Опубликовано: 30.06.1985

Авторы: Каим, Лавриненко, Лакисов, Овчаренко, Резников, Рудаков, Хабер

МПК: C25C 3/04

Метки: спекающихся, тепловой

...тепловой обработки спекающихся материалов. например хлормагниевого сырья в кипящем слое, включающем подачу греющих газов, охлаждение гаэораспределительной решеткиевоздухом, регулирование процессаподачей греющих газов.Согласно изобретению охлаждениерешетки ведут при разности температур греющего газа и воздуха, выходящего из решетки, равной 70-470 Си разности температур слоя и воздухавыходящего из решетки, в пределах+150 С.Указанные разности температур независят от конструкции решетки, аопределяются количеством воздуха,подаваемого на охлаждение решетки,и температурой греющих газов,С увеличением количества воздуха,подаваемого на охлаждение решетки,увеличивается разность температур"греющие газы - воздух, выходящийиз решетки" и...

Номер патента: 1163299

Опубликовано: 23.06.1985

Авторы: Абасов, Иванкин, Рудаков, Селиванова

МПК: G01V 7/16

Метки: гравиметра, датчика, нивелирования, скважинного

...соединенныемеханически с корпусом датчика,корпус датчика снабжен буртиком, 35имеет. сферический элемент, помещенный в гнездо корпуса датчика, соединен с.корпусом устройства при помощи возвратной пружины и пружинногофиксатора, отклоняющие устройства со.40держат электродвигатель и клиновыетолкатели, соединенные посредствоммеханической передачи, выполненнойв виде редуктора, пары микрометрический винт - гайка, шарика и штока, соединенного с корпусом припомощи пружины толкателя, клиновыйтолкатель установлен с упором в буртик корпуса датчика, при этом электродвигатель соединен посредством 50кабеля с блоком управления, а датчик - с измерительным прибором.На чертеже представлена структурная схема устройства.Устройство содержит корпус 1 со...

Номер патента: 1162778

Опубликовано: 23.06.1985

Авторы: Бардина, Нестеров, Рудаков, Сливкин, Сорокина, Усоева

МПК: C07C 13/60

Метки: дитерпенов

...скипидар, отдельные моноциклические терпены (дипентен, К - терпинен, Ф - фелландрен, терпинопен и др.) или ихП р и м е р 1. 650 г дипентана с массовой долей основного вещества 87% димеризуют в проточно-циркуляционной установке (фиг.1) на 40 г 5 алюмосиликатного катализатора ВАСпри 95-115 С и времени контакта 6-9 мин в течение 24 ч до п пробы 778 физ куба 1,5072. При раэгонке полученного продукта вьщеляют дитерпеновую фракцию массой 495 г 76 от исоходного сырья с т.кип. 145-170 С/4мм рт.ст.; УФ-спектр: Е = 4230 при9 = 250 нм.П р и м е р 2.600 г обеспииененного скипидара с И =.1,4794, содержазщего,%: Ь карена 38; дипентен 28терпинолен 22; 06 -терпинен 5,6;с -пинен 4,4 и прочие углеводороды -2,загружают в куб-испаритель и 60...

Номер патента: 1161207

Опубликовано: 15.06.1985

Авторы: Орлов, Рудаков

МПК: B21B 45/04

Метки: круглого, поверхности, проката

...диаметра заготовки угловая ориентация передних граней скребков к поверхности заготовки не меняется.В трех точках интервала изменения диаметра заготовки (по краям и в середине) траектория режущей кромки совпадает с точками кривой по уравнениюГ:бСОз Ч+Сф, О 1. з 1 П " ) 07 2В остальных точках расхождение нез-.начительно. Так, при изменении диаметра от 30 до 100 мм изменение угла с не превысит 1По сравнению с известными устройствами преимущество изобретения состоит в возможности повышения качества очистки за счет стабилизации углового положения передней гранискребка относительно очищаемой поверхности.Например, при переходе скруга ф 80 мм на кругф 20 мм при работе на установке-прототипе имеетместо изменение угла наклона передней...

Номер патента: 1159654

Опубликовано: 07.06.1985

Авторы: Воропаев, Милютин, Рудаков

МПК: B05B 15/12, B05C 15/00

Метки: камера, окрасочная

...ролик 5, емкость 6 для сбора краски", нажимной ролик 7. Внутри пустотелогО валка 3 установлен барабан 8 с наружными продольными пазами 9. Валок 3 установлен на опорах 10 с торцовыми заглушками 11. В опоре 10 выполнена камера 12, сообщающаяся через ра диальные каналы 13 с продольными пазами 9.барабана 8. В камере 12 установлена разделительная ось 14, делящая объем камеры на полости нагнетания 15 и всасывания 16, Емкость 6 имеет уплотнения 17 и трубку 18 для удаления краски.Устройство работает следующимобразом. Загрязненный частицами краски воздух, проходя через непрерывно движущуюся замкнутую пористую ленту фильтра 2, очищается эа счет того, что частицы краски оседают на ней.Когда лента фильтра с налипшими частицами краски попадает...

Номер патента: 1158651

Опубликовано: 30.05.1985

Авторы: Воробьев, Рудаков, Савченко, Садовский, Соколов, Теклин

МПК: E01H 5/09, E01H 8/06

Метки: орган, рабочий, снегоочистителя

...тановлеиа на валу между боковым щитком и опорой и включает в себя коле со с радиальными спицами, винтовые 25 лопасти, шарнирно. установленные на последних, и кольцо, расположенное со стороны бокового щитка и шарнирно связанное с винтовыми лопастями, при этом боковые щитки установлены ЗО е возможностью поворота в вертикальной плоскости.На Фиг.1 схематично изображен рабочий орган снегоочистителя; на Фиг,2 - вид А на Фиг,1; на фиг.3- разрез Б-Б на фиг.2; на фиг.4 - раз-. рез В-В на Фиг.2.Рабочий орган снегоочистителя содержит раму 1, на которой установлен питатель, выполненный в виде, О Фреэ 2 и 3, На раме 1 закреплены опоры, в которых установлены концы 4 вала 5 питателя. Привод питателя осуществляется посредством конического редуктора 69...

Номер патента: 1156766

Опубликовано: 23.05.1985

Авторы: Богомолов, Дунаев, Орлов, Пугачев, Рудаков

МПК: B21B 15/00, B21C 51/00, B25H 7/04 ...

Метки: клеймения, проката

...4 - разрез А-А на 15 фиг. 2.Устройство состоит из рамы 1, на которой шарнирно установлен клеймовочный рычаг-маятник 2. Приводом рычага 2 служит цилиндр 3. Рычаг О маятник несет комплекс постоянных клейм 4, содержащих редко сменяемую информацию, а также сменные клейма 5, содержащие информацию о частях слитка, иэ которых получены соответствующие отрезки проката. Каждое сменное клеймо 5 закреплено на одном плече Г-образного рычага 6, установленного шарнирно на оси 7 в пазу клеймовочного рычага 2, Другое плечо Г-об разного рычага 6 соединено с кулисой 8, кулисный камень 9 которой шар-. нирно установлен на оси 10 в пазу клеймовочного рычага-маятника 2, Между кулисным камнем и шарнирому связывающим кулису с Г-образным рычагом, установлена...
