Номер патента: 1611882

Опубликовано: 07.12.1990

Авторы: Бакуров, Рудаков

МПК: C02F 1/46, G05D 27/00

Метки: активации, воды

....два напряжения, одно из которых Ба постоянного тока, другое Б - переменного тока.При погружении электродов 2 и 3 в корпус 1 с водой под действием напряжения переменного тока Б примесные ионы растворенных в воде электролитов начинают мигрировать между электродами 2 и 3 с частотой напряжения О, однако действие напряжения постоянного тока Бв ограничивает область мигранции разноименно заряженных частиц, что приводит к увеличению концентрации отрицательно заряженных ионов окало электрода 2, а положительно заряженных ионов около элект" рода 3, В объеме раствора между электродами образуется стационарная разность потенциалов (ЭДС) и поляризация дипольных молекул воды, не связанных в гидратных оболочках примесных ионов. Величина ЭДС,...

Номер патента: 1611324

Опубликовано: 07.12.1990

Авторы: Рудаков, Сулейманов

МПК: A23N 17/00, B01F 7/06

Метки: корма, подачи, приготовления

...1 загружается порция исходных компонентов, составляющих корма, Туда же, при необходимости, добавляется вода или другая жидкая часть кормов, Патрубок 21 распределителя 19 соединяется с источником пара, Горячий пар по шлангам 18 поступает внутрь пустотелых валов 15 и 16 и далее по трубкам 11 и 12 - в полусегменты 9 и 10. Заполненные паром полусегменты вытесняются кормам в центральное положение, в середину провариваемой массы, Пропеллерная мешалка 4, посаженная на вал 3 и приводимая в движение от приводного механизма 27, турбулизирует кормовую массу в резервуар 1, способствуя быстрому смешиванию компонентов корма и равномерному прогреву его. Образовавшийся в полусегментах 9 и 10 конденсат выводится по трубкам 13 и 14, пустотелым...

Номер патента: 1611246

Опубликовано: 07.12.1990

Авторы: Абдурахманов, Кржеменевский, Ма, Пальмин, Рудаков, Самсонов, Усаров, Хегай, Чирцов

МПК: A01C 7/20

Метки: сошник

...к траектории движения и имеющим ось 12 для пассивно-вращающегося диска 13 (загортача), а конечная кромка другой щеки расположена в зоне действия диска 13.Сошник работает следующим образом.Иэ высевающего аппарата (не показан)между щеками 4 сошника и сбоку одной (внешней) из щеке прорезь 7 в определенной очередности поступают семена обеих культур, которые должны быть соответственно уложены на разные уровни глубины влажной почвы, причем семена глубокозаделываемой культуры падают в бороздку между щеками сошника, а семена мелкозаделываемых культур - вблизи наружной стороны одной из щек. Пассивно- вращающийся диск 13 (загортач), закрепленный на отвале 11 сошника, располагается вблизи конечной кромки, внешней щеки 4 и нижним рабочим...

Номер патента: 1610352

Опубликовано: 30.11.1990

Авторы: Андерсон, Мазин, Рудаков, Хохлов

МПК: G01M 3/26

Метки: герметичности, полых

...и полостях дифманометра 2, закрывают вентиль 3, Вследствие негерметичности изделия 5 давление в полости дифманометра 2, подключенной к изделию 5, и в изделии 5 понижается.По величине разности давления в полостях дифманометра 2, образовавшейся за контрольное время, судят о негерметичности изделия 5. При понижении давления в полости дифманометра 2, соединенной с изделием 5, за счет прогиба мембраны дифманометра 2 образуется дополнительный объем Ч, что ведет к некоторому снижению давления в эталонной емкости 1. Указан- ный процесс, в свою очередь, нарушает равновесие днища 8 сильфона 6, которое под действием пружины 8 перемещается на величину Х и компенсирует изменение мерительного объема бЧ,Так как при образовании объема ЬЧ за счет...

Номер патента: 1607769

Опубликовано: 23.11.1990

Авторы: Рудаков, Хисный, Чернецов, Шапошников

МПК: A61B 5/00

Метки: брюшной, воспалительных, диагностики, заболеваний, органов, полости

...при этом сектор изменений показывает локализацию процесса, а изменения ИКА - степень выраженности процесса, так при ИКА до 109;4 - нет воспаления, 110 - 120 - умеренная степень и более 1200 - выраженная степень воспаления,П р и м е р , Больная Д, поступила с жалобами на боли в правом подреберье, тошноту, рвоту желчным содержимым, ознобы, Лечилась амбулаторно. Около суток назад боли резко усилились, носили опоясывающий характер. Состояние средней тяжести, Кожные покровы бледные. Язык обложен налетом, сухой. Живот не вздут, несколько напряжен, больше в правом подреберье, болезненный, Положительные симптомы Мерфи, Ортнера. В крови лейкоцитов 22000 в анализе мочи - 3-5 в и/зр. Диастаза крови 64 ед, ИКА - 117,7. Установлен диагноз - острый...

Номер патента: 1604801

Опубликовано: 07.11.1990

Авторы: Бобрик, Гаспарян, Кирюхин, Красный, Мамочкин, Рудаков, Соколов

МПК: C04B 35/657

Метки: бикорового, огнеупора, плавленолитого, шихта

...вместах контакта с расплавом стеклаоценивают по шкале эталонов:Качество огне- Индекс пузыреупора образования, К20 Очень высокое 1-2Высокое 7-8Низкое 20-50Очень низкое 100Составы шихты и свойства получен 25 ных из нее огнеупоров приведены соответственно в табл. 1 и 2.Применение предлагаемой шихты позволяет улучшить качество бакоровыхогнеупоров (снизить пузыреобразование), уменьшить затраты на их производство, рационально использоватьсырьевые материалы. 35Шихта для изготовления плавленолитого бакорового огнеупора, содержащая 45-52 мас.7 цирконового концентрата, 43;5-53,5 мас.7 глинозема и 40 щелочесодержащий компонент, о т л ич а ю щ а я с я тем, что, с цельюснижения пуэыреобраэования при контакте огнеупора со стекломассой...

Номер патента: 1604174

Опубликовано: 07.11.1990

Авторы: Анофричук, Атабаев, Рудаков, Тукубаев

МПК: A01B 21/08

Метки: орудие, почвообрабатывающее

...в торцовых обрезах выполненыв виде сопряженных между собой в чередующемся порядке прямоугольных выступов, 25впадин и прямолинейных участков, приэтом во впадинах смежных распорных втулок 4 и 5 расположены двухсторонние ножевые рабочие органы 2 и 3, а прямолинейныеучастки смежных распарных втулок сопряжены между собой, причем каждый из двухсторонних ножевых рабочих органов,установленных в паре, находится в разныхраспорных втулках. Двухсторонние ножевые рабочие органы 2 и 3 и распорные втулки 4 и 5 на оси 1 стянуты винтовымсоединением 9, при этом распорные втулкивыполнены из упругого материала.Почвообрабатывающее орудие работает следующим образом, 40В процессе работы двухсторонние ножевые рабочие органы 2 и 3, вращаясь отсил реакции почвы,...

Номер патента: 1603011

Опубликовано: 30.10.1990

Авторы: Егошин, Рудаков

МПК: E21D 13/04

Метки: крепеустановщика, опорное

...из спецпрофиля 20 при помощи фрикционных зажимов 4, состоящих из скобы 5, планки 6 и гаек 7, соединяющих верхняк 8 и стойки 9 арки крепи.Консольное основание 1 имеет вилку 10, которая жестко соединена с ним и в попе речном сечении имеет форму, охватывающую профиль крепи, в частности стойку 9, по боковым поверхностям. Концы вилки 10 установлены в окна, образованные скобой 5, планкой 6 и профилем стойки 9 крепи. 30Направляющие 2, например, выполненные в виде рельсов, закреплены на консольном основании 1 с возможностью. регулировки в горизонтальной и вертикальной плоскостях. 35Концы вилки 10 в продольном направлении со стороны планки 6 выполнены со скошенными кромками, что позволяет свободно вставлять их концы) в окна и затем без...

Номер патента: 1602671

Опубликовано: 30.10.1990

Авторы: Ерохин, Панков, Рудаков

МПК: B23Q 7/00

Метки: загрузки, кассеты

...вперед к загрузочному устройству и ось схвата 8Совмещается с осью первого изделия вкассете 2. Далее манипулятор 9 опускается вниз, затем поступает команда на сжатие схвата 8, который удер-живает изделие 3 за боковые поверхности. Одновременно через крышку-штуцер в цилиндр 13 поступает сжатыйвоздух от штатного пневмоцилиндраманипулятора 9. Шток 14, выдвигаясь.выбирает зазор б между направляющей5 и штоком 14 (фиг.З). В результате,коРпус цилиндра 13 Фиксируется нанаправляющей 5. Далее рука манипулятора 9 поднимается с изделием 3 вверхвтягивается и опускается на технологический модуль, где происходитнеобходимая операция над изделием.Далее манипулятор 9 извлекает из модуля 10 изделие и сдвигается влево кмеханизму 11 выгрузки....

Номер патента: 1598093

Опубликовано: 07.10.1990

Авторы: Джангольский, Засыпкина, Линецкий, Рудаков

МПК: H02P 3/26

Метки: переменного, электропривод

...подключены соответственно к одним выводам первой, второй и третьей фаз статорной обмотки;Электропривод работает. следующим образом.При нейтральном положении рукоятки переключателя 8 привод отключен от сети. При включении переключателя, например, на левое замкнутое положение напряжение источника питания подается к катодам симисторов 5 и 7 и через коммутирующий элемент 17 к фазе 3 и на катушку 9 трансформатора 14. Напряжение с обмоток 16 и 15 упомянутого трансформатора подается на управляющий электрод и катод соответствующего симистора, Симисторы открываются, электромагнитный тормоз с катушкой 10 растормаживает двигатель и его ротор начинает вращаться.При подходе исполнительного органа к крайнему положению размыкаются коммутирующие...

Номер патента: 1595434

Опубликовано: 30.09.1990

Авторы: Рудаков, Сулейманов

МПК: A23N 17/00, B01F 7/06

Метки: агрегат, корма, подачи, приготовления

...18 положения барабана 10,Лгрегат для приготовления и подачи .5 корма работает следующим образом,В резервуар 1 загружается порция пищеву отходов либо кормов, требующих очистки от посторонних включений. нижнем положении. Это положение Фиксируется Фиксатором 18, 3 з.н, Ф-лы,3 ил,Загрузка производится через верхнийлюк: В этот же люк при необходимостидобавляется вода. Включением ц работупривода 8 осуществляется вращениепропеллерцой мешалки 3. Корм, осуще"ствляя циркуляциоццое двихсение внутрирезервуара, некоторое время перемешиваетсяУдаление посторонних включений производится рабочими органами14 - 16 барабана 10. Для этого включе".цием нажцмцого шкиза 13 пр помощиременной передачи 12 осуществляетсявращение вала 11 и жестко связанногос...

Номер патента: 1595415

Опубликовано: 30.09.1990

Авторы: Антипов, Грачев, Рудаков

МПК: A01K 5/00

Метки: кормов, раздатчик

...консольная П-образная рама18. Последняя установ 51 ена с 1 зозиожностью поворота в вертикальной плос 50кости и упора своим свободныи концомв задний торец трактора по линии, расположенной ниже уровня шарнира креплени.я рамы 1 га рассто 51 ни 11, соответствующем диаметру осп этого шарнира,Фиксация рамы в нераЬочем положен 11 и55оуществляется стопором 19.Раздатчик кормов работает следующим образом,Трактор 16 при помощи гибкой тягисоединяется с полуприцепом 2, а еговал отбора мощности - с механизмом3 привода, бункер 1 загружается кормами, после чего агрегат транспортируется к месту раздачи кормов, Для перевода раздатчика в рабочее положениерама 18 опускается на 1 парнире 17, упираясь своЬод 1 ппм концом в задний торец трактора. Затем...

Номер патента: 1594344

Опубликовано: 23.09.1990

Авторы: Народницкий, Рудаков, Селиверстов, Суровенко

МПК: F27B 1/24

Метки: вагранки, корпуса, охлаждения, поливного

...15.Устройство работает следующим образом.Вода по трубопроводу 2 подачи воды под давлением поступает в кольцевую наружную камеру 7 водяного коллектора 1 и после ее наполнения равномерно по всему периметру переливается через перегородку 8 во внутреннюю камеру 9, из которой вода через систему отверстий 13 с соплами 12 равномерно вытекает на поверхность корпуса вагранки 14,Тяжелые частицы, встречающиеся в охлаждающей жидкости, оседают в наружной камере 7 коллектора 1 и подлежат удалению в период текущих ремонтов вагранки.Открытая для поступления воды поверхность внутренней камеры 9 защищена сеткой 10 с ячейками 2 - 3 мм, которая задер 5 10 15 20 25 30 35 живает крупные взвешенные частицы, содержащиеся в оборотной неочищенной воде. Для...

Номер патента: 1594343

Опубликовано: 23.09.1990

Авторы: Народницкий, Рудаков, Селиверстов, Суровенко

МПК: F27B 1/24

Метки: вагранки, корпуса, охлаждения, поливного

...мм. Наружный карман 12 выполнен откидным.Боковые стенки и дно внутреннего кармана 9 закреплены на расстоянии 20-30 мм от корпуса фурмы 1. Аналогично выполнен наружный карман 12 относительно внутреннего кармана 9.В нижней части корпуса вагранки 10 расположен водосборник 17 с трубопроводом 18 отвода воды.Устройство работает следуюшим образом.Вода по трубопроводу 2 под давлением поступает в открытый коллектор 1. По мере заполнения коллекторавода через каналы 7 трапецеидальной нарезки на внутренней стенке 6 коллектора 1 перетекает на наклонную поверхность кольцевого водораспределителя 3 и далее на корпус вагранки 10, равномерно охлаждая его поверхность.Трапецеидальная форма каналов 7 позволяет производить их самоочистку от плавающих частиц...

Номер патента: 1588584

Опубликовано: 30.08.1990

Авторы: Емельянов, Казарез, Кулешов, Рудаков, Столяров

МПК: B60L 11/12

Метки: автономного, средства, транспортного, тяговый, электропривод

...7 частоты подается на ротор машины 3, возбуждая ее, что обеспечивает требуемые напряжения и частоту на тяговых асинхронных двигателях 4, которые определяются уровнем напряжения, подаваемого на возбуждение синхронного генератора 2, и соотношением.- частота .преобразователячастоты;о - частота напряжения тягоизвых асинхронных питателей,Параметры всех электрических машин устройства выбраны таким образом, что для характерной скоростидвижения преобразователь 7 частотыработает с частотой ыр=О. Уровеньнапряжения на двигателях обеспечивается заданием возбуждения синхронного генератора 2. Так как преобразователь 7 частоты вынесен из силовой, цепи двигателей, а в качестве тяговогогенератора выбрана машина 3 двойногопитания, уровни напряжений...

Номер патента: 1583849

Опубликовано: 07.08.1990

Авторы: Голубева, Мелик-Есаянц, Рудаков, Селиванова

МПК: G01P 21/00

Метки: испытательный, стенд

...21 закрыт, а через транзистор 22 создается ток, проходящий через соленоид 11. При отклоне - нии вручную вверх короткого конца коромысла 3 постоянный, магнит 12 втягивается в полость вхлюченного соленоида .11В крайнем верхнем положении коромысла происходит замыкание контакта 14, реле 19 срабатывает и блокируется через свой нормально разомкнутый контакт и транзистор 17. Контакты реле отключают транзистор 22 и включают транзистор 21, при этом через соленоид 10 будет проходит ток, а соленоид 11 обесточится. Втягивая магнит 12, соленоид создает момент, действующий противоположно первоначальному перемещению коромысла 3, которое, достигнув максимально отклонения, изменяет направление своего движения. В крайнем нижнем положении коромысла винт...

Номер патента: 1583833

Опубликовано: 07.08.1990

Авторы: Бобренко, Дворник, Зонов, Лабутина, Овчинников, Рудаков, Шарапановский

МПК: G01N 29/00

Метки: времени, колебаний, распространения, ультразвуковых

...до дна и обратно,Й Т ЙДля интервалов времени 12 и 13 получимтд 2 дз = = - (8) 13 12 Хи 2 Й Т ЙИз выражений (7) и (8) следует, что для измерения времени распространения ультразвуковых колебаний в исследуемом материале можно использовать любые следуемые один за другим эхо-сигналы, так какги 21 =тд 1 д 2 =тд 2 дз = -- , (9)Т ЙУстройство для определения времени распространения ультразвуковых колебаний работает следующим образом,Импульс, поступающий с блока 1 запуска, запускает генератор 2 импульсов, с выхода которого электрический импульс возбуждает электроакустический преобразователь 3, Преобразованный в преобразователе 3 ультразвуковой импульс распространяется в образце 16 исследуемого материала, отражается от его донной...

Номер патента: 1583070

Опубликовано: 07.08.1990

Авторы: Рудаков, Тюлюкин

МПК: A23N 17/00

Метки: запарник-очиститель, отходов, пищевых

...15. Загрузка пищевыхотходов производится через загрузочную горловину 2, Для этого барабан 5устанавливается в.положение, прикотором окно 16 совмещается с загрузочной горловиной 2, Этим обеспечивается также совмещение люка 19 слюком 4Загрузочная горловина 2 вмомент загрузки находится в крайнем правом положении. Концом трубыгорловины 2 крышка 16 поддерживается в верхнем положении, обеспечиваятем самым поступление пищевых отходов в барабан 5, Загрузочная горловина 2 удерживается в Фиксированномположении прижимным устройством 13подтягиванием крепящих его винтов(не обозначены). После заполнениябарабана 5 пищевыми отходами, загрузочная горловина 2 перемещаетсяв левое положение, путем освобождения винтов крепления прижимногоустройства...

Номер патента: 1581740

Опубликовано: 30.07.1990

Авторы: Котелев, Орловский, Островцова, Платонов, Рудаков

МПК: C12N 1/20

Метки: ацидофильного, препарата, сухого

...до значениякислотности 30 Т во время электродиализа с одновременным выделением изсреды путем флотации белково-микробной массы. Белково-микробная масса,содержащая клетки молочнокислых бактерий и молочный белок флотируется изкультуральной жидкости в пенный слой.Пенный слой собирается в верхней части камеры электрофлотатора) откудазахватывается скребковым транспортером и направляется в емкость дляудаления пены,Готовят 10 л водного раствора, содержащего микроэлементы - марганец,цинк, железо, медь, кобальт и йод)при следующем содержании микроэлементов на 100 г сухого препарата, мг:Марганец 0,5Цинк 0,4Железо 0,8Медь 0,09Кобальт 0,07Йод 0,06В отделенный пенный слой вносятприготовленный водный раствор микроэлементов и интенсивно перемешиваютв...

Номер патента: 1578634

Опубликовано: 15.07.1990

Авторы: Анисимов, Куценко, Рудаков, Шереметиков

МПК: G01N 29/00

Метки: времени, распространения, ультразвука

...отраженных ультразвуковых сигналов в образце 11, Принятые ЭАП 5 сигналы поступают через ограничитель 6 на вход усилителя вертикального отклонения осциллографа 7. Если период синусоиды равен интервалу времени между последовательными эхосигналами и коэффициент деления частоты выбран равным, например, 100, то генератор 4 зондирующих импульсов срабатывает через 100 периодов синусоиды, причем каждый из этих 100 периодов обеспечивает горизонтальную развертку наэкране осциллографа 7 к строго определенному моменту; первый период - к появлению зондирующего импульса, второй-к появлению первого отраженного импульса, третий - к появлению второго отраженного импульса и так далее. За счет послесвечения экрана эхо-импульсы, появляющиеся на различных...

Номер патента: 1578540

Опубликовано: 15.07.1990

Авторы: Головин, Дегтярев, Коноваленко, Рудаков

МПК: G01L 1/10, G01L 11/00

Метки: давления

...действии давления на корпусе4 стакан 3 вместе с вилкой 8 перемещаются относительно корпуса 4 и пере щения стакана, поскольку посередине вилки 8 в продольном пазу 9 установлен штифт 10.3 жима 7, Струна 1 смещается относительно пережима, в результате чего нарушается равенство плеч, При движениистакана 3 вилка 8 поворачивается наоси, обкатывая второй конец переяд.ма 7, При этом штифт. 1 О, расположенный в пазу 9 вилки 8, также переме -щается, увлекая за собой цилиндр 5,В результате система 11 возбуждения исистема 12 подцержания колебаний за 0крепленные на внутренней поверхностицилиндра 5, перемещаются относительно стакана 3, фДлина паза 9 должнаобеспечивать свободное перемещениецилиндра 5 по всей длине стакана 3.Цилиндр 5 вместе с...

Номер патента: 1577041

Опубликовано: 07.07.1990

Авторы: Айзенштадт, Белевцев, Вершинин, Рудаков, Сироткин

МПК: H02P 3/12

Метки: постоянного, электропривод

...О секции 4, и противо ЭДС электродвигателя 1 станет больше величины напряжения лсточника 2, В результате этого тиристор 3 закроется, Для того, чтобь 1 уменьшить ток в контуре короткого эгмькания, протекающий через тиристоры 5 и 6 при отключении электродвигателя, и ограничить время его протекания, необходимо включить тиристоры в момент времени, когда напряжение О 9 сравняется с напряжением О 4, взятым с обратным знаком, изменяясь от максимального отрицательного значения и приближаясь к нулю, Это происходит следующим образом, При нажатии на кнопку 19 подается напряжение питания на нуль-орган 14, триггер 16, Формирователи 12 и 15 импульсов, Предположим, что вклочение произошло в произвольный момент времени 11 (фиг,2), При включении...

Номер патента: 1576582

Опубликовано: 07.07.1990

Авторы: Капуста, Кубышкин, Петрушов, Ровенский, Рудаков

МПК: C22B 1/16

Метки: агломерационной, подготовки, спеканию, шихты

...контактов, а также функцию смазки, позволяющей частицам передвигаться одна относительно другой и занимать энергетически наиболее выгодное положение.Повышение основности желеэосиликатного первичного расплава приводит к снижению его вязкости и росту поверхностного натяжения, что, в свою очередь, способствует повышению скорости пропитки гранулы расплавом.Область оптимального содержания накатываемой извести на каждые 10 увеличения доли тонкоизмельченного концентрата необходимо увеличивать на 0,1-0,21 от массы сырой шихты. При таком соотношении извести и концентрата йа поверхности гранул имеет место оптимальное количество контактов между реагирующими фазами, и глубина проникновения расплава внутрь гранулы имеет максимум, Это объясняется...

Номер патента: 1575112

Опубликовано: 30.06.1990

Авторы: Классовская, Кушнир, Луцык, Рудаков

МПК: G01N 31/22

Метки: азота, диоксида, индикаторная, масса, приготовления

...мас.ч:Силикагель 100Иодид кадмия 0,13-0,18Пиридин 0,06-0,08Тиосульфатнатрия 0,004-0,0055Хлоридлития 4,0-7,0Солянаякислота О, 06-0,08Крахмал 0,12-0,18Вода 100-1052, Способ приготовления индикаторной массы для определения диоксида азота путем обработки силикагеля реактивным раствором с последующей термообработкой, о т л и ч а ю щ и й с я тем, что индикаторную массу сушат при 80-90 С до потери массы 75-801575112 Компоненты индикаторной массы, иас,. Условна термообрвботкннидихаториой массы Результатынамерений,мг/мз(и 5; Р 095) Пиридин Крахмал мс 1 а 6 еоз са( Вода Температура сумки, фс Потерявеса инднкаторной массы присуннеК 0,07 О,О 7 О,О 7 О,О 7 0,07 0,07 0,07 О,О 7 0,07 0,06 008 0,05 0,09 5,5 5,5 5,5 5,5 5,5 55 5,5 5,5 5,5 5,5 55 55...

Номер патента: 1572856

Опубликовано: 23.06.1990

Авторы: Бурьянов, Дмитренко, Колесников, Котрохов, Орлов, Рудаков

МПК: B60P 1/34, B60P 1/64

Метки: контейнеровоз

...12. На головках 17 закреплены цилиндрические кулачки 20 для взаимодействия с ограничителями 21 дополнительной рамы 7, На дополнигельной раме 7 выполнены открытые шарниры в виде ловителей 22 с пазами 23БО для запорных элементов 13, а на верхних концах передних рычагов закреплены шаровые опоры 24.Контейнеровоз работает следующим образом.Для забора контейнера контейнеровоз подают задним холом к контейнеру 11 (Фиг.1 и 4), охватывая его П-образной рамой 1 и дополнительной рамой 7. Штоки гидроцилицдров 6 и 8 втянуты, выемки 9 освобожлецы от запорных элементов 13, шаровые опоры 24передних рычагов 3 зафиксированызапорными элементами 13 в ловителях 22дополнительной рамы 7. Контейнеровозперемещают до контакта контейнера 11с поперечиной...

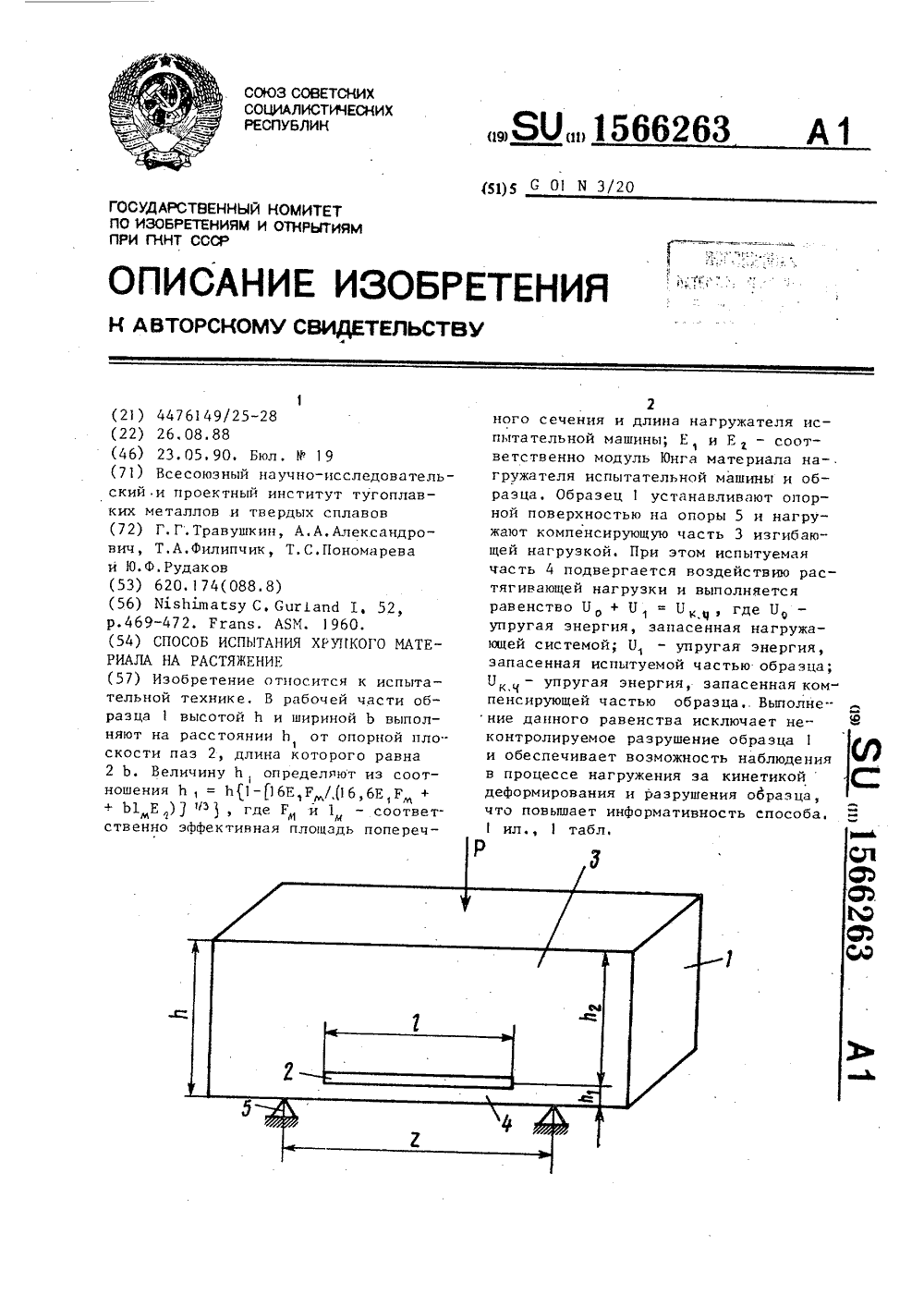

Номер патента: 1566263

Опубликовано: 23.05.1990

Авторы: Александрович, Пономарева, Рудаков, Травушкин, Филипчик

МПК: G01N 3/20

Метки: испытания, растяжение, хрупкого

...-где 2 = 2 Ъ, Ь- высота компенсирующей части образца.В процессе нагружения образца 1 при помощи металлографического микроскопа (не показан) наблюдают кинетику деформирования и разрушения части 4 образца 1, которая при нагружении изгибом подвергается растяжению.Таким образом, выполнение паза параллельно опорной плоскости и на заданном от нее расстоянии обеспечивает возможность наблюдения в процессе нагружения за кинетикой деформирования и разрушения образца, что повышает информативность способа.П р и м е р. Испытывают твердый сплав марки ВК 6. Нагружение осуществляют на испытательной машине "УМЭ 1 ОТМ" по схеме трехточечного изгиба. Призматический образец размером 5 л 5 х 40 мм устанавливают на опоры с расстоянием между ними 20...

Номер патента: 1564529

Опубликовано: 15.05.1990

Авторы: Адриан, Анисимов, Бобренко, Куценко, Рудаков, Шереметиков

МПК: G01N 29/04

Метки: изделии, механических, напряжений, ультразвуковой

...быть использовано дляопределения механических напряженийпри изменении температуры контролируемой детали. Целью изобретения является повышение точности измеренияза счет устранения температурных поИзобретение относится к неразрушающему контролю качества материалов и может быть использовано для определения механических напряжений при , изменении температуры контролируемой детали.Целью изобретения является повышение точности измерения за счет устранения температурных погрешностей.На чертеже представлено ство для измерения механиче ряжений в изделии,грешностей. К изделию, подвергнутому механическому напряжению, прикладывают дополнительную механическую нагрузку 5, и измеряют температуру Т этого изделия. Затем возбуждают ультразвуковые...

Номер патента: 1562957

Опубликовано: 07.05.1990

Авторы: Георгиевский, Мартынов, Рудаков, Сергеев, Ходячих

МПК: G21B 1/00

Метки: конфигурацией, ловушки, магнитная, магнитного, плазменной, поля, стеллараторной

...СИСТЕМА ПЛАЗМЕННОЙЛОВУШКИ СО СТЕЛЛАРАТОРНОЙ КОНФИГУРЦИЕЙ МАГНИТНОГО ПОЛЯ ение относится к тер ергетической техноло к магнитным системам раторного типа, и мок ьзовано при создании реакторов,обретениятехнологи домкраты 3, цапали 4, е изображен тоТоковые кольца 2 ль круговой оси токолец 2 выбран мень са тора. Кольца 2 4 и домкратами 3. оляют варьировать плоскости колец отнокольца и компенсируми соответственнои 1(фиг.2), которые создают.магнитные поверхности токового шнураПри регулировке соотношения междутоками 1 в и 1 подбирается поперечное поле В, на круговой оси такойвеличины, чтобы при данном угле наклона колец у параметры магнитных поверхностей давали в комбинации максимапьное значение величиныЕй (а)/А, где а- средний...

Номер патента: 1559122

Опубликовано: 23.04.1990

Авторы: Зайнуллин, Мазитов, Муслимов, Рудаков, Халтурин

МПК: E21B 43/20

Метки: залежи, нефтяной, разработки

...давления или определяется опьтным путем.Влияние газонасыщенности в пласте на фазовую проницаемость по нефти определяют расчетным путем по формулен = 1 ф 06(1-8,) -Оф 006, (7)шде Г - фазовая проницаемость поннефти, в долях;Б- средняя газонасыщенность впласте, в долях.Зависимость фазовой проницаемости по нефти от газонасыщенности в пласте цана в таблице. Как видно из таблицы, при газонасыщении в пределах 1,5-2,0% практически фаэовая проницаемость не снижается, а поэтому указанное содержаниесвободного газа следует считать оптимальным. При газонасыщенности 1% Фа"зовая проницаемость не снижается, однако период времени эксплуатациискважины уменьшается, поэтому является нерекомендуемой величиной,П р и м е р (скважина 1), Скважину в первый...

Номер патента: 1558527

Опубликовано: 23.04.1990

Авторы: Орлов, Рудаков

МПК: B21B 15/00, B21C 51/00

Метки: знаков, изделия, нанесения, поверхность

...клапанов 15, установленных соосно каналам 2. Управляемые клапаны 15 образованы стержнями, выполненными из материала, обладающего пьезоэлектрическим эффектом. Один конец каждого стержня жестко закреплен в корпусе, другой перекрывает соответствующий выходной канал 2. Блок клапанов 15 связан с источником сжатого воздуха (не показан). По рольгангу 16 подается прокат 1.Устройство работает следующим образом.Насос 5 подает краску по трубопроводу 4 в коллектор 6, откуда она открытым потоком поступает обратно в резервуар 3. В исходном состоянии поршни цилиндров 12 и 13 находятся в крайних правых положениях и пластина 7 находится в зоне действия краскораспределяющего узла. Попадая на пластину 7, краска растекается по ее поверхности и...
