Прасолов

Номер патента: 1239269

Опубликовано: 23.06.1986

Авторы: Герасин, Прасолов

МПК: E21B 33/13

Метки: изоляции, пластов, поглощающих, скважинах

...массив пород вокруг скважин приобретает дополнительные напряжения сжатия. В этих условиях другие трещины в стенках, если они имеются, доуплстняются, а проницаемость их уменьшается.При пониженном давлении в стволе прискважинный массив упруго деформируется в обратном направлении, а трещина смыкается, Повторное повышение давления в скважине до величины, необходимой для осуществления бурения, крепления или эксплуатации скважины, вызывает и повторное раскрытие трещин, сопровождающееся поглощением промывочной жидкости. Отсюда понятна цель заполнения твердыми частицами трещин, раскрывае. мых в стенках под воздействием максимального ожидаемого давления при выполнении перечисленных работ. Если заполнение достигнуто, то при снижении...

Номер патента: 1236477

Опубликовано: 07.06.1986

Автор: Прасолов

МПК: G06F 9/48, G06F 9/52

Метки: многоканальное, приоритетное

...В третьем режиме адресные входывыходы свободны и, например,на входы первого и последнего каналов 1одновременно поступают сигналы "ГТ"(логическая "1"), В этом случае адресные входы-выходы будут захваченыобоими каналами 1, однако сигнал "1"с выхода триггера 4 первого старшего 1 по приоритету канала, распространяясьпо цепочке из элементов 7, сбрасывает триггер 4 и, следовательно, кодадреса последнего младшего по приоритету канала 1, и на адресных вхо" 20дах-выходах остается только код первого старшего по приоритету канала 1.При работе устройства в третьем режиме на адресных входах-выходах в течение времени задержки сигнала в эле ментах 7 может существовать смеськодов, поэтому процессором код принимается с задержкой 80,6 мкс.Время задержки...

Номер патента: 1234586

Опубликовано: 30.05.1986

Авторы: Алчина, Прасолов, Черныш, Щипачев

МПК: E21B 33/13

Метки: жидкости, зон, поглощения, промывочной, цементирования

...может быть использован любой регулятор, с помощью которого достигается отбор фильтрата в прямой пропорции к расходу тампонажного раствора. В частности оно включает узел 7 с входнйм отверстием 8, выходными круглыми или щелевидными отверстиями 9, большей частью перекрытыми поршнем 10 с пружиной 11, и верхним отверстием 12. Труба 4 полостью А в нижней части через отверстйе 9 сообщается с регулятором для отбора фильтрата 3 и с полостью Б, расположенной в корпусе 1 под фильтром 2, через отверстия 8 и 13, а в верхней части через отверстие 14 - с затрубным пространством скважины.Устройство работает следующим образом.Для снижения отношения жидкой и твердой фаз (ш) до заданной величины в нижней части устройства устанавливают штуцер 6...

Номер патента: 1234585

Опубликовано: 30.05.1986

Авторы: Герасин, Прасолов, Шокалюк, Щипачев

МПК: E21B 33/13

Метки: изоляции, пластов, проницаемых

...На корпусе 1 и втулке 3 с внешней стороны закреплены пружинные дуги 7 с эластичной манжетой 8. В рабочем положении между упорным кольцом 5 и эластичным кольцом 6 размещен перекрывающий элемент 9, Упорное кольцо 5 закреплено во втулке с помощью Фиксаторов предельных напряжений 1 О.Устройство работает следующим образом.Первоначально устройство без перекрывающего элемента 9 опускают на колонне бурильных труб 11 в подошву изолируемого пласта 12 (фиг.1). Интервал изоляции и часть ствола вьше него заполняют тампонажной смесью 13, включающей структурированный раствор и твердые частицы наполнителя, Запопнение достигается путем последовательной закачки в трубы тампонажной смеси в расчетном объеме и продавки ее промывочной жидкостью в расчете...

Номер патента: 1221323

Опубликовано: 30.03.1986

Автор: Прасолов

МПК: E21B 33/16

Метки: пробка, продавочная

...соз" дают моменты вращения относительно точки А , Моменты сил тяжести и лобового сопротивления противоположны по направлению и в структурированной жидкости малы по величине, что позволяет пренебречь влиянием этих моментов на вращение частицы, Таким образом, условие вытеснения можно записать в виде неравенства(13) згде Ас и АР - плечи действия вращающих сил М и Г относительно точки А.Но силы АЕ и АР связаны зависир: 1 а) (2)где- коэффициент трения.Подставляя (2) в (1), находимЕ с АЕ/др (3)Величину определяют из ЛЕОАЕ =АЭ 1 ГТСК 1 М АД:Сд -СА (5) Иэ ЙОСА находим:с 1 д(6)Поскольку толщина элемента манжеты равна Ь, а радиус частицыВ тоСОС =г (7)Подставив (7) в (6); находим(9)Подставляя (9) и (8) в (5), находим:АА:-Ь ).сФ( оС - - 1 т ....

Номер патента: 1215119

Опубликовано: 28.02.1986

Авторы: Любарский, Прасолов, Телековец

МПК: G06F 17/15, G06F 17/18

Метки: анализатор, многоканальный, статистический

...выхода 5 блока б управления (импульсы Т 2 с выхода элемента И 39)Цифровой дискриминатор 8 сравнивает код сигнала У(Е) с кодом вспомогательного сигнала 0(1), поступаю- щего от генератора 13 псевдослучайных чисел через коммутатор 12 на второй вход дискриминатора 8, который выдает логическую единицу, если код входного сигналаЩ больше кода вспомогательного сигнала, и логический нольв противном случае,Сигнал ; с выхода цифрового дискриминатора 8 поступает в регистр 9 сдвига, где задерживается на время Тн = И . Величина задержки5 задается с помощью коммутатора 1 О, который управляется кодом счетчика 45 блока 6 управления. Значение 1= 8 у" 2 ,+(1+ ) И 3 с выхода коммутатора 1 О подается на первый информационный вход коммутатора 18 первого...

Номер патента: 1206924

Опубликовано: 23.01.1986

Авторы: Браславский, Прасолов, Сафронов, Суханов

МПК: H02M 7/00

Метки: многоканальное, преобразователем, реактором, тиристорным, уравнительным, шестифазным

...управляющего импульса, который усиливаетсяо мощности выходным каскадом 3 своего канала и по. дается на соответствующий тиристор силовой схемы, Одновременно этот управляющий импульс с выхода компаратора 2, пройдя через элемент ИЛИ 4, задним фронтом запускает одновибратор 5, на выходе которого при этом появляется сигнал "1" (фиг,4), В результате коммутатор б осуществляет переключение своего выходного напряжения 11 с уровня Б, на заданный уровень Бг, При повторном сравнении напряжения управления на уровне Б 1 г с тем же пилообразным напряжением компаратор 2 того же канала формирует дополнительный импульс управления.По истечении заданного временного сигнала одновибратор 5 возвращается в исходное состояние, т,е, на его выходе вновь...

Номер патента: 1203273

Опубликовано: 07.01.1986

Авторы: Демин, Иванов, Петров, Прасолов, Соколов

МПК: F16H 17/06

Метки: вариатор, фрикционный

...установлены соосные валы 30, на одних .концах которых жестко насажены конические шестерни 31 дифференциала 32, взаимодействующие через сателлиты 33, смонтированные в корпусе дифференциала 32, оснащенного зубчатым венцом 34, и шестерни 35, связанные с парал-лельными шлицевыми соединениями 36, через карданы 37 с валами 3. Зубчатый венец 34 находится в зацеплении с шестерней 38 установленной на одном конце вала 39, а на другом конце - шестерня 40, находящаяся в зацепление с шестерней вала 41, связанного через кулачковую муфту 42 с со-.осным валом 43, снабженным на концемаховичком 44. Коробка 27 передачвключает в себя помимо подвижногоблока также шестерни 45 - 47, закрепленные на валу 48, расположенном соосно выходному валу 49 с...

Номер патента: 1199711

Опубликовано: 23.12.1985

Автор: Прасолов

МПК: B65G 11/20

Метки: гравитационного, сыпучих, транспортирования

...к поперечным балкам 4 с помощью канатов или цепей 5. Поперечные балки 4 установлены на стойках 6 с возмож. ностью поворота вокруг горизонтальной оси для регулирования зазора между пластинами 3 и днищем 2. Для регулирования зазора между пластинами 3 и днищем 2 имеется подъемный механизм 7,Устройство работает следующим образом.Разнокусковый по крупности материал, например взорванные скальные породы, с разгрузочной площадки подают в желоб.При этом в движущемся по желобу потоке образуются две характерные зоны движения. Первая зона представлена наиболее окатанными кусками крупной фракции, которые вырываются вперед и, приобретая скачкообразный характер движения, стремятся вылететь из желоба, но, ударяясь о пластины 3, теряют свою...

Номер патента: 1179162

Опубликовано: 15.09.1985

Авторы: Исаков, Прасолов, Федоров

МПК: G01N 15/08

Метки: поверхности, порошков, удельной

...тепла, выделяемого при реакции окисления, равно 4 й,р -Гт: п Ь -- Кое - о Из равенства . -- .получаетсядй дйгс 1 дй удельная поверхность порошка: При значительной скорости окисления возникает ситуация, когда в объеме порошка ие хватает окислителя и скорость реакциИ лимитируется уже не химической кинетикой (зависит отК Р Ът ), 55 а диффузией окислителя в порошок из окружающей среды (т.е, зависит от Р(Со - С ), где Я - константа массообмена, .Со - кон. центрация окислителя в окружающей среде. В такой ситуации целесообразно снизить скорость реакции окисления путем уменьшения3 4давления до 10 - 1 О Па, При этом выбор нижней границы давления диктуется воз. можностью отличить показания термопар, фиксирующих температуры порошка и стенок...

Номер патента: 1167146

Опубликовано: 15.07.1985

Авторы: Даровских, Дорман, Прасолов, Пылаев

МПК: B66C 23/72

Метки: груза, кране, уравновешивания

...изобретения - улучшение 5 эксплуатационных характеристик путем обеспечения безударной посадки грузов.На чертеже изображено устройство для уравновешивания груза, общий видеУстройство содержит набор уста новленных один под другим противовесов 1-4. В центре тяжести каждого из противовесов 1-3, выполнено вер тикальное сквозное отверстие 5. Через отверстия 5 противовесов 1-3 проходит гибкая тяга 6, которая одним концом жестко соединена с нижним противовесом 4, а другим концом 0 через обводной блок 7 - с грузоподьемным устройством (на чертеже не показано). Каждый противовес 1-3 (кроме нижнего 4) имеет в плане размеры, превьпцающие размеры установленного 25 под ним противовеса, Противовесы.1-4 установлены внутри пустотелого корпуса 8,...

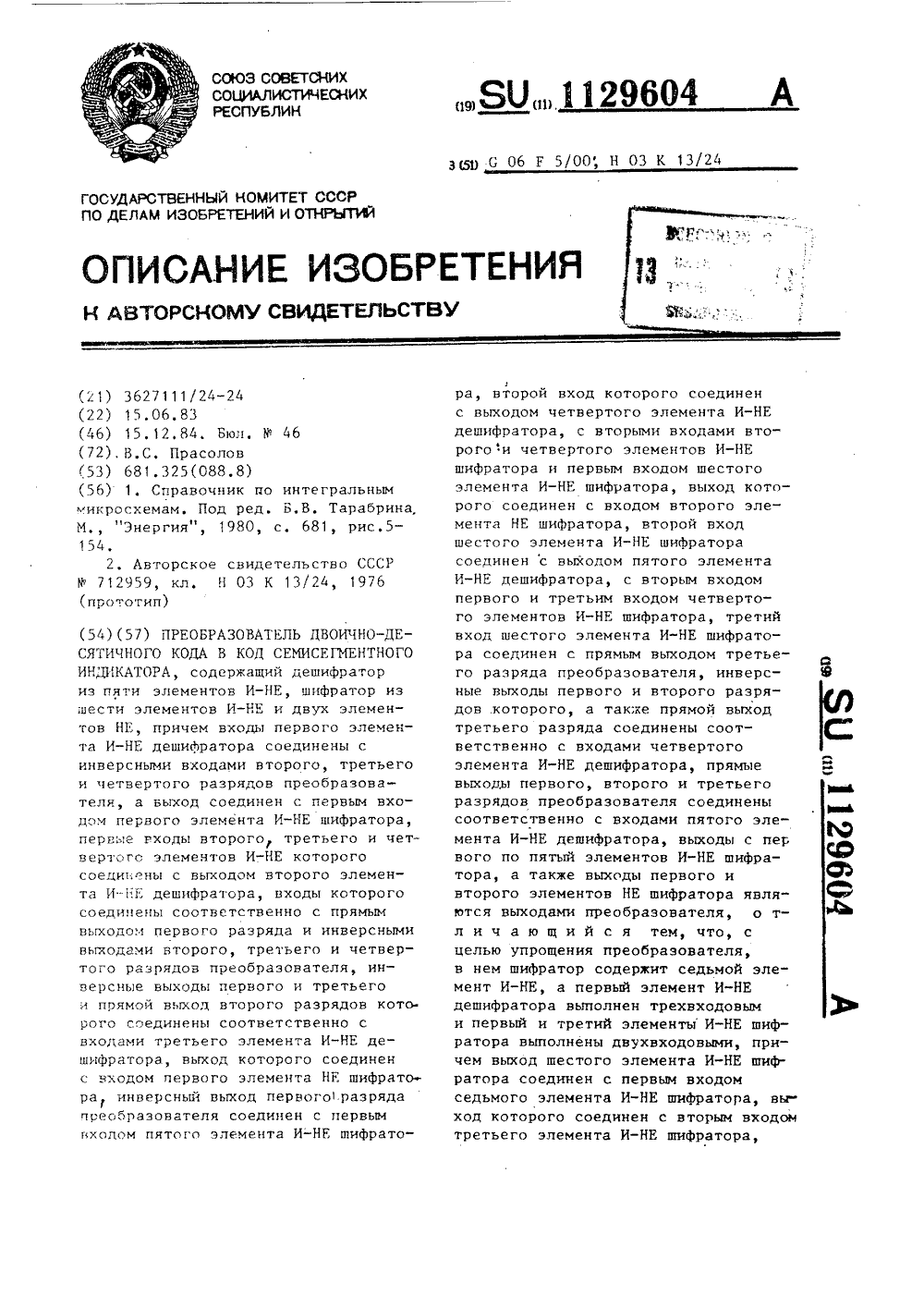

Номер патента: 1129604

Опубликовано: 15.12.1984

Автор: Прасолов

МПК: G06F 5/00

Метки: двоично-десятичного, индикатора, код, кода, семисегментного

...элемента И-НЕ )(фрятора, Второй цход к)- -, Орого соединен с выхсдом чс.твертого элемента И-НЕ цешифр;:тора, ( 20Вторыи .;ходами Бтоэогс и четвертого)л( ментов И-НЕ шифратора и первымВхоттом шестого элемента И-НЕ шифра -ТО ,1 ЯЬ(ХОД КОТОРОГО СОР ДИН(: НВход )м Второго элемента НЕ шифрато;)бЯ,. БТОРОй ВХОД ШРС ТОГО ЭЛРМРНТЯИ-НЕ ши(1)ра) ора соединен с выходомпятого элемекта И-Е дешифрятора,с вторь)м входом (ервоготретьимВходм четвертого элементов И-НЕифт)вторятрР-ий ехо ш сто ГО ")лев1 еця И-НЕ шифратора гоеди 1:ец с лгямым Выходом третьего разря; а прес ": -1)аз( Батепя инве)рсные Бь)холы пРГВо) з и втор ГО разя(тон котороГО)а такжс т( рямо Бьп(одразряда соединены соответственнос Входами ч( тверт(,го элемента И-Н.;лешифрятора,...

Номер патента: 1125729

Опубликовано: 23.11.1984

Авторы: Браславский, Прасолов

МПК: H02P 13/24

Метки: импульсным, преобразователем

...выходу коммутатора 3, датчиков 7 и 8 со29 4вия обеспечения на его выходе импульсов с периодом питающей сети, то " длительность паузы кратна периодупитающей сети. Сигнал об окончании паузы с выхода управляемого формирователя 4 длительностей возвращает триггер 5 в состояние, соответствующее формированию импульса. При этом его выходной сигнал блокирует делитель 2 импульсов, открывает выходные каскады 13, переключает управляемый формирователь 4 длитель" ностей и коммутатор 3 Начинается формирование импульса тока на выходе выпрямительного агрегата 10, Однако триггер 6 возвращается в предыдущее состояние и открывает ключи 11 лишь с приходом на его установочный вход первого импульса с второго выхода коммутатора 3 (на время паузы импульсы на...

Номер патента: 1119933

Опубликовано: 23.10.1984

Авторы: Дорман, Прасолов, Пылаев, Фельдман

МПК: B65D 88/74

Метки: жидкости, разогрева, резервуаре

...на фиг. 40 2 - вид А на фиг. ; на фиг. 3разрез Б - Б на фиг. 1; на фиг. 4 - разрез В - В на фиг. 1; на фиг. 5 - устройство в резервуаре,общий вид; на фиг. 6 - кинематическая схема устройства.устройство для Разогрева жидкости в 45 резервуаре 1, снабженном горловиной 2, содержит центральный нагреватель 3, выполненный в виде трубчатого змеевика, и два боковых нагревателя 4 и 5, выполненных в виде полых полуцилиндров, жестко 5 О закрепленных на нижних плечах двуллечих рычагов 6 и 7, которые установлены с возможностью поворота вокруг горизонтальной оси 8, жестко закрепленной с нижней стороны опорной рамы 9. Механизм перемещения нагревателей 3 - 5 выполнен в виде шарнирного параллелограмма, нижние звенья 10 и 1 которого являются верхними...

Номер патента: 1093590

Опубликовано: 23.05.1984

Авторы: Беренштейн, Болдырев, Кеглин, Киреев, Никольский, Поляков, Прасолов

МПК: B61G 9/04

Метки: автосцепки, аппарат, железнодорожного, поглощающий, подвижного, пружинно-фрикционный, состава

...и энергоемкость аппарата приближаетСя к энергоемкости пружинногокомплекта,.Целью изобретения является повышение надежности.укаэанная цель достигается тем,что пружинно-фрикционный поглощаю,щий аппарат, содержащий корпус,в котором размещены нажимной конус,фрикционные клинья, расположенные. в контакте с поджатой пружинамиопорой, подвижные фрикционные плас,тины, неподвижные фрикционные пластины и,стяжной болт, снабжен тягами для соединения подвижных фрикционных пластин с нажимным конусом.Кроме того, тяги выполнены заодно с подвижными фрикционными пластинами и с выступами в их верхней части,анажимной конус выполнен с впадинами,вкоторые входят указанные выступы.51 О 2Кроме того, тяги выполнены в верхней части нажимного конуса и заодно с...

Номер патента: 1087242

Опубликовано: 23.04.1984

Автор: Прасолов

МПК: B21J 7/46

Метки: ковочным, механизмом, молотом, ориентации, поковки

...переключатель 57 и эадатчики 21 и 224 выходом блока 33 через задатчики 20, 65 22 и переключатель 57 задержки удара, исполнительными механизмами 53 и 54 через задатчик 22. Исполнительный элемент 40 имеет блокировочную связь через переключатель 48, выходы элементов 34 и 42 и задатчик 22. Выход исполнительного элемента 42 соединен с разрядной цепью блока 41 ф через переключатель 48, задатчики 21 и 22 - соответственно с эадатчиками 23,24 и с выходами блоков 37 и 39; через переключатель 48, эадатчик 21 - с входами исполнительных механизмов 49 и 50, через переключатель 48 и задатчик 22 - с входами исполнительных механизмов 53 и 54 Исполнительный механизм 42 имеет блокировочную связь через переключатель 48, задатчики 21, 22 и выход...

Номер патента: 1084335

Опубликовано: 07.04.1984

Авторы: Битюцков, Губадеев, Дорман, Прасолов

МПК: C23C 9/02

Метки: алитирования, кристаллизатора, насыщающей, оснастка, смеси, стенок

...один конец каждого из которых выполнен в форме -ОбразнОГО же лоба для контакта с ребром стенки кристаллизатора, опоры выполнены в виде емкостей для насыщающей смеси так, что внутренние полости Ч-образ- . ных желобов экранов обращены в сторону загрузочного проема контейнера, 60На Фиг.1 изображена оснастка для алитирования, продольный разрез (раз. рез А-А иа Фиг.2); на фиг.2 - оснастка, вид в плане; на Фиг,З - узел Х на Фиг,1 р на фиг,4 - разрез , 65 В-Б на Фиг,2; на Фиг.5 - разрез В-Вна фиг,2.Оснастка для алитирования стенок1 кристаллизатора содержит герметич- .ный контейнер 2 с загрузочным проемом, перекрываемым прижимной плитой3, и крышку 4, закрывающую контейнер2 при помощи песочного затвора 5. Надне контейнера 2 установлены...

Номер патента: 1080214

Опубликовано: 15.03.1984

Авторы: Бузунов, Буренков, Валов, Зюканов, Прасолов

МПК: G11C 17/00

Метки: запоминающее, постоянное

...элементов ИЛИ первой группы, выходы которых подключены к управляющим входам элементов И соответствующих групп, выходы которых соединены с соответствующими входами элементов ИЛИ второй группы, регистр числа, выходы элементов ИЛИ второй группы подключены к соответствующим входам регистра числа, установочные входы которого соединены с адресным входом старшего разряда адреса дешифратора адреса, разрядные шины накопителя соединены с входами элементов И соответствующих групп в соответствии с формулойМ= (Я+Р) вооп,где М - номер выходной строки накопителя;Б - номер,.элемента И (8=0,1,2,,п),Р = 0,1,2 п и - разрядность хранимых слов.В накопителе, содержащем в пересечении адресных и разрядных шинэлементы памяти, входы П"1 элементов памяти,...

Номер патента: 1079778

Опубликовано: 15.03.1984

Авторы: Кривых, Кульчицкий, Лобанов, Макаров, Прасолов, Щедин

МПК: E02F 9/00

Метки: поворотного, тренажера, центрирующее

...по технической сущности является центрирующее устройство поворотного тренажера, включающее цапфу, центрирующее гнездо и подшипники 2.Недостатком этого устройства являются большие габариты.Цель изобретения - снижение металлоемкости и габаритов устройства. Поставленная цель достигается тем, что в цент рир ующем устройстве поворотного грена жера, включающем цапфу, центрирукнцее гнездо и подшипники, цапфа выцлиена полой и имеет на боковой поверх- ости окна для размещения в них подшипников, установленных посредством осей, зак;пленных на цапфе посредством крепежнь;. механизмов, при этом цапфа имеет кольгц ую крышку,10 15 20 25 Кроме того, каждый крепежный механизм выполнен в виде шпилек и прижимной скобы. При этом количество окон на цапфе...

Номер патента: 1079687

Опубликовано: 15.03.1984

Авторы: Григорьян, Коган, Матвеев, Михайлов, Островский, Попов, Прасолов, Чистяков

МПК: C22C 37/10

Метки: чугун

...5 1 О 15 20 25 30 Повышенное количество марганцасвыше 1,7 приводит к 100-ной перлитиэации металлической основы истабилизирует перлит н процессе кратковременных цикличесхих нагревов.Содержание марганца свыше 2,6 вызывает резкий отбел, трудно устранимый модифициронанием. Присадкаредкоземельных элементов в указанныхинтервалах оказывает графитизирующеевоздейстние.и способствует рафинированию жидкого чугуна. При меньшихсодержаниях РЗМ их графитизирующеедействие малоэффективно. СодержаниеРЗМ, превышающее максимальное значение, приводит к образованию карбидов, резко снижающих термическуюстойкость чугуна, и выделению графита в шаровидной форме. Кокили и изложницы, изготовленные из чугуна сшаровидной формой графита, склоннык...

Номер патента: 1052386

Опубликовано: 07.11.1983

Автор: Прасолов

МПК: B28B 7/24

Метки: кассетная

...сцепления с валом (разрез В - В на фиг. 3).Кассетная установка содержит пакет тормоформ 1 с направляющими 2 для бетоноукладчика 3, установленного на подъемноопускной платформе 4, гидропривод 5 поворота термоформ, стойки 6 в виде поворотных рычагов, смонтированных на общем валу 7 посредством механизма сцепления 8.Свободный конец каждого рычага связан с боковой частью термоформы.Кассетная установка работает следующим образом,В начальный момент шпонку 9 механизма сцепления 8 стоек 6 верхней термоформы устанавливают в положение, при котором вал 7 находится в зацеплении со стой кой 6 верхней термоформы. С помощью гидропривода 5 вал 7 поворачивают на 90.вместе с ним поворачиваются и стойки с верхней термоформой. Шпонки 9 стоек верхней...

Номер патента: 1044769

Опубликовано: 30.09.1983

Автор: Прасолов

МПК: E21B 33/16

Метки: пробка, цементировочная

...элементами 8,Сопротивляемость цементного уплотнения давлению (в данном случае",обратному" ) после цементированияколонны определяется, исключительнопрочностью этого уплотнения. при сдвиге.Цементное уплотнение, сформированное на Фильтре даже при минимальном избыточном давлении (например 2 кг/см), непосредственно пос"ле Формирования представляет собойвлажный камень, лишенный способности к течению, Для сдвига слоевкамня относительно друг друга необходимо прикладывать давление. Экспериментально установлено, что критическое знаЧение сопротивляемости сдвигу цементного, уплотненияв контакте со стальной трубой непосредственно после Формирования уплотнения на Фильтое достигает 2,5 кг/смНа практике же без затруднений мож 40 2но создать...

Номер патента: 1042981

Опубликовано: 23.09.1983

Авторы: Демин, Иванов, Петров, Прасолов, Соколов

МПК: B25B 5/12

Метки: быстродействующий, зажим

...неудобства при обслуживании.Целью изобретения является расширение технологических воэможностей и обеспечение удобства обслуживания,воэможностью поворота относительносвоей оси.На чертеже изображен быстродействующий зажим, общий вид.х Быстродействующий зажим для об 5 рабатываемых иэделий состоит изоснования 1, неравноплечего рычага2, храпового "механизма, имеющегорычажный стопор 3 и зубчатую рейку4, закрепленную на неравноплечем10 рычаге 2.На основании 1 закреплены стойки5 с зубчатыми рейками 6. Зажимснабжен кареткой 7 с зубчатыми колесами 8, регулируемым фиксатором 9стопора 3, подпружиненной роликовойопорой 10, ролики 11 которой опираются на одну иэ стоек 5. На каретг ке 7 установлен с возможностью перестановки ввертикальном...

Номер патента: 1037998

Опубликовано: 30.08.1983

Авторы: Выборный, Даровских, Дорман, Прасолов, Пылаев

МПК: B21D 1/02

Метки: правки, проката

...двухвалковые правильные клети 3, на которых жестко закреплены разъемные включаемые гайки 4, контактирующие с ходовым винтом 5, снабженным приводом 6. Каждая двухвалковая клеть 3 (фиг, 2) содержит станину 7, в которой установлены опорные обоймы 8, снабженные винтовым приводом 9 вертикального перемещения. В опорных обоймах 8 установлены выполненные с горизонтальными цапфами 10 подшипниковые опоры 11 нижнего 12 и верхнего 13 правильных валков, Верхний правильный валок 13 при помощи тяг 14 подвешен на двух траверсах 15, каждая из которых свободно сидит на ходовой гайке 16, установленной с возможностью перемещения по винту 17, жестко закрепленному на опорной обойме 8. Каждый правильный валок содержит выдвижную цапфу 18, установленную с...

Номер патента: 1035196

Опубликовано: 15.08.1983

Авторы: Алчина, Прасолов, Руденко, Ушакова

МПК: E21B 33/138

Метки: раствор, тампонажный

...и Чернореченского заводов.Три состава ингредиентов приведены ниже, мас.ч. О, 004-0, 010 1 11 11 Т 1,000 0,002 0,004 1,000 1,000 0,004 0,005 Цемент КССБ Хромпик 0,008 0,010 Хлоридкальция 0,010 0,020 0,002 Хлорид натрия 0,004 0,080 0,100 0,320 0,380 0,420 Вода Тампонажные растворы готовят путем растворения в .воде последовательно хлоридов натрия и кальция, хром- пика, КССБ с перемешиванием композиции в течение 10-15 мин и затворения цемента на растворе перечисленных реагентов.Характеристика тепловыделения затвердевающих растворов известного и предлагаемого составов приведенав табл. 1.В ранние сроки (до 40 ч .) удельное тепловыделение в предлагаемом составе ниже показателя по известному на 37-58, позднее (через 60-100 ч) - на...

Номер патента: 1027574

Опубликовано: 07.07.1983

Автор: Прасолов

МПК: G01N 3/08

Метки: испытаний, механических, образец, плоский

...и рабочей части, выполненнойс симметричным уклоном Г 13, 1 ОНедостатком такого образца являетсято, что нельзя получить на однсвю образце полную картину зависимости маханических свойств от степени пластическойдеформации. 15Цель изобретения - повьпиение производительности испытаний.Указанная пель достигается тем, чтоплоский образец для механических испытаний материалов, состоящий из захватных частей и рабочей части, выполненной .с симметричным уклоном, выполнен с соотношением максимальной ширины рабочей.части к минимальной ширине, равным отношению предела прочности материала 25образца к пределу пропорциональности,На чертеже изображен предлагаемыйобразец,Плоский образец для механических испытаний материалов состоит из захватных частей 1...

Номер патента: 1020818

Опубликовано: 30.05.1983

Авторы: Прасолов, Телековец

МПК: G06F 7/49

Метки: вычисления, произведений, сумм

...второго множимого и второ го множителя устройства, Выхоцы преобразователей 17 и 18 кода соединены соответственно с первь 1 ми и вторыми разрядными вхопами третьего комбинационного сумматора 23, вьиоцы +3 младших разрядов которого подключены к первым входам +3 младших разрядов четвертого комбинационного сумматора 24, первые входы Ь+4)-го и 5+5)-го разряцов ко- . торого соединены с выхоцом старшего (+4)-го разряда третьегокомбинационного сумматора 23. Вторые входы разрядов четвертого комбинацион ного сумматора 24 с второго по (к+3)-й поцключены к выходам +2 млацших раэ .рщов регистра 25 результата, вьиоц (к+ 4)-го разряда которого соединен с вторыми входами %+4)-го и 0(+5)-го разрядов четвертого комбинационного сумматора 24 и с вторым...

Номер патента: 1013392

Опубликовано: 23.04.1983

Авторы: Брюханов, Бутылочкин, Прасолов, Рыскин, Федин, Федотова

МПК: B66C 3/16

Метки: гидравлический, грейфер

...гидравлический грейфер,содержащий поворотные от приводачелюсти, гидродвигатель поворотагрейфера вокруг вертикальной осии тяги, одни концы которых присоединены к челюстям 1 .Недостатком известного грейферас принудительным поворотом челюстей является то, что он не можетбыть применен для бесчокерной трелевки леса, так.как встроенный гидродвигатель усложняет конструкцию,увеличивает габаритный размер повысоте, затрудняет подвод гидрожидкости к гидроцилиндру приводачелюстей, нагружается всеми усилия.ми, возникающими при работе грейфера, и тем самым снижает надежность работы поворотного захвата.Цель изобретения -"повышение надежности работы гидравлическогогрейфера.Поставленная цель достигаетсятем, что гидравлический...

Номер патента: 1002528

Опубликовано: 07.03.1983

Авторы: Девятков, Добрянский, Журавлев, Колотов, Прасолов

МПК: E21B 33/14

Метки: колонн, муфта, обсадных, ступенчатого, цементирования

...кожухов) муфты. Призаканчинании продавки цементногораствора второй ступени цементиронания проданочная пробка 17 фиг. 2)разрушает пальцы 7. При дальнейшемдвижении пробки вних она перекрывает отверстия б и продавочная жидкостьпоступая в кожух через отверстие 5,перемещает поршень 3 в крайнее нижнее положение до упора 18, при этом поршень 3 перекрывает выпускные цементировочные отверстия 9.При снижении давления в обсадной колонне поршни 3 цангами 15 Фиксируются в выточках 1 б. Цементный раствор, находящийся ниже поршней, обезвоживается и уплотняется на фильтрующих элементах 4, а отфильтрованшаяся нода под действием перепада давлений уходит выше фильтра выдавливания пленки пробки) 14.Предлагаемая муфта надежна в работе с применением...

Номер патента: 994689

Опубликовано: 07.02.1983

Автор: Прасолов

МПК: E21B 33/138

Метки: изоляции, пластов, проницаемых, скважинах

...давленияна пласт (величина депрессии).Контроль за величиной ЬР осуществляют с помощью индикатора веса на буровой, В связи с уменьшением под башмаком забойного давления на 4 О ЬР весдвижущегося инструмента воз"Ърастает на величину ЬО .ГВЬОЬ =ЬР ,(2)45 где О - номинальный диаметр скважи-.ны.Результатом снижения давления ниже пластового является движение пластовых флюидов в направлении сква-, жины и в связи с этим отслоение от стенок фильтрационных корок, препятствующих проникновению тампонажной жидкости в каналы проницаемых пород.По окончании подъема инструмента 55 производят спуск его со скоростью, обеспечивающей повышение забойногоИдавления на величину ЬР .ЬРЪ (Рпл + ДРр) РЗ, (3) 60 гдеЬРр - величина репрессии напласт.Суммарное забойное...
