Попов
Устройство для выталкивания отли-bok из кокиля
Номер патента: 806245
Опубликовано: 23.02.1981
Авторы: Бейзер, Дунер, Илюшин, Мирошниченко, Попов, Соколов
МПК: B22D 15/04
Метки: выталкивания, кокиля, отли-bok
...1,Устройство состоит из Фиксирующей плиты 1, упорной плиты 2 соединенных подвижно пальцами 3 и установленных на направляющих 4, защемленных в кокиле 5, В Фиксирующейплите 1 со стороны упорной плиты 2выполнены глухие пазы 6, в которыхразмещены гайки 7, крепящие толкатели 8, размещенные в кокиле 5 и вэаи",модействующие с отливкой 9. Упорнаяи фиксирующая плиты выполнены с прорезями 10 для штанг 11 механизма.выталкивания кокильной машины (начертеже не показан) и установленыв проточку 12 между буртами 13.Устройство работает следующимобразом.При установке кокиля на машинутолкатели 8 не выступают иэ гаек 7,упорная и фиксирующая плиты сжаты,что позволяет легко разместить ихна проточках 12 между буртами 13штанг 11,После закрепления кокиля на...
Кокиль с горизонтальной плоскостьюразема
Номер патента: 806243
Опубликовано: 23.02.1981
Авторы: Бейзер, Дунер, Илюшин, Попов, Соколов
МПК: B22D 15/00
Метки: горизонтальной, кокиль, плоскостьюразема
...8 толкателей 3. Вилки7 соединены тягай 9 с рукояткой 10.Эксцентрики 6 и 8 поднижно установ 30 лены на осях 11, закрепленных в ныступах 12 верхней полуформы 2, Контр.толкатели 4 снабжены выступами 13,а выступы толкателей 3 объединеныи выполнены в виде плиты 4, размещенной на контртолкателе 4, Эксцентрики 8 толкателей контактируютс плитой 14. Эксцентрики 5 контртолкателей развернуты относительноэксцентриков 8 толкателей на положительный угол в направлении вращенияэксцентриков. В полости кокиля фор-,мируется отливка 15,Устройство. работает следующим образом.После заливки кокиля металлом икристаллизации отливки 15 проворачивают рукоятку 10. вокруг оси 11, Эксцентрики 6 контртолкателей 4 воздействуют на нерабочие торцы 5 контртолкателей 4,...
Устройство для автоматического управленияпроцессом регенерации катализаторав стационарном слое
Номер патента: 806099
Опубликовано: 23.02.1981
Авторы: Кузнецов, Попов, Шевчук
МПК: B01J 8/02
Метки: катализаторав, регенерации, слое, стационарном, управленияпроцессом
...контакт 23 иэлектропневмореле 24.35Устройство работает следующимобразом.В начальный момент регенерации,когда включается электрозадвижка 16,концевым выключателем 17 включаютсяв работу каналы 10 и 11 блока 7 и 40блок 13 начинает постепенно прибавлять воздух. Постепенное нарастаниесигнала обеспечивает пневмоемкость18 и дроссель 19. Начинается процессвыгорания кокса из.катализатора 2, 45вследствие чего, возрастает температура под слоем катализатора 2. Блок4 изменяет температуру над слоем катализатора посредством изменения подачи присадочного пара с коррекциейпо скорости изменения температуры.под слоем катализатора, измеряемойблоком 5 и преобразуемой блоком 6предварения в скорость изменениятемпеРатУРы. Устройство может Работать и без...
Способ консервирования костногомозга
Номер патента: 805968
Опубликовано: 23.02.1981
Авторы: Бражников, Воскобойникова, Гарбуз, Гольцев, Дроздова, Попов, Цуцаева, Щербина
МПК: A01N 1/02
Метки: консервирования, костногомозга
...4,0; сульфатиоэол 2,0 или левомицетин 0,06 и полиэтиленоксида, мол. в. 400(ПЭО) с таким расчетом, чтобы его конечная концентрация составляла 15. Подготовленную смесь заливают в контейнеры и эамораживают на криогенной установке при температуре от 20 до 15 оС со скоростью 4 С в минуту, а начиная от минус 15 С скорость замораживания увеличивают от 100 С, охо лаждая клетки до минус 196 оС.Оттаивают на водяной бане при температуре +41 С. Размороженные клетки костного мозга смешивают в соотношении 1:1 с раствором ЦОЛИПК-З, содержащем 30 нативной аутологичиой сыворотки, и пропускают последовательно через фильтры с диаметром пор 40 и 12 мк под давлением 0,3 атм.Оценку качества деконсервированных клеток костного мозга проводят по количеству...
Генераторное устройство
Номер патента: 805478
Опубликовано: 15.02.1981
Авторы: Аладинский, Бобровников, Попов, Сушкевич
МПК: G01V 3/02, H03K 3/011
Метки: генераторное
...тока, включенный в диагональ между парами ключей 2-5 (точки в и г), причем второй полюсосновного источника постоянного токаподключен ко второй точке параллельного соединения двух цепей (точек 6).На фиг.2 и 3 применены те же обозначения, только в качестве ключей 25 показаны тринисторы, а блок управления тринисторами для упрощениясхемы не показан,Устройство работает следующим 60образом.Первоначально напряжение,на выходе основного источника 1 постоянного тока устанавливают равным нулю(можно также отключить источник 1, а 5 его выходную цепь замкнуть накоротко с помощью переключателя, не показанного на чертеже). Напряжение дополнительного источника 8 постоянного тока устанавливают небольшим, равным 10-30 Ъ максимального напря- жения, которое...
Устройство приоритета
Номер патента: 805313
Опубликовано: 15.02.1981
Авторы: Попов, Чигак
МПК: G06F 9/50
Метки: приоритета
...гашения устройства, шину 31 выхода сигнала конца цикла работыщий сборку сигналов переполнения, элемент ИЛИ 12 и триггер 13 прекращают доступ от генератора 10 в счетчики импульса, следующего за тем, ко- З 5 тарый вызвал переполнение соответствующего счетчика. Триггеры 14 и 15 Фиксируют на единичном входе импульс переполнения и Формируют единичный выходной сигнал на одной из шин 32 40 и 33.Элементы ИЛИ 16 и 17, триггер 18 занятости и элемент 19 обеспечивают начальный и последующие циклы работы устройства при поступлении сигналов 4 в регистр заявок.Регистр 20 хранения заявок служит для исключения условий формирования ложных выходных сигналов за счет воздействия заявок, поступающих в устройство в цикле его работы йутем переписи...
Система автоматического управленияподготовкой содовой пульпызаданного coctaba b процессе спекания
Номер патента: 805275
Опубликовано: 15.02.1981
Авторы: Донков, Зозуля, Кашин, Лукин, Овсянников, Попов, Сычев, Филонов
МПК: G05D 27/00
Метки: coctaba, процессе, пульпызаданного, содовой, спекания, управленияподготовкой
...разделения пульпы на сгущенную и осветленную фракции, емкости для указанных фракций, регулируюшие заслонки, установленные на выходе емкостей, исполнительный механизм, связанный с регулятором, и анализатор состава пульпы, дополнительно содержит циркуляционный насос, соединеный с регулирующими заслонками, подключенными к исполнительному механизму, дроссель, установленный на транспортной линии пульпы между регулирующими заслонками и анализатооом, связанный с регулятором,На чертеже представлена схема системы.Система содержит питающий насос 1, гидроциклон 2, емкости 3 и 4 с перемешивающими устройствами для осветленной и сгущенной фракции содовой пульпы, регулирующие заслонки 5 и 6, циркулирующий насос 7, воздухоотделитель 8 и анализатор 9....
Способ получения томограмм
Номер патента: 805243
Опубликовано: 15.02.1981
Авторы: Попов, Стоянов, Янисова
МПК: G03H 5/00
Метки: томограмм
...излучения, количествокоторых определяют нз условия сохранения заданного уровня контрастности изображения, при этом регистрацию изображений осуществляют раздельно, после чего суммируют обработанные иэображения.В процессе кодирования исследуемый объект просвечивают совокуп -ностью источников ионизирующего излучения, расположенных в соответствии с точечным пространственным ко - 40 дом (для упрощения математических,выкладок все расчеты приведены вдвумерных координатах Х,г ) кэ (х) -т Ю(х - ) 50 55 60 где б - коэффициент контрастностипленки.При ппс чередном экспонировании одной и той же рентгеновской пленки, например тремя пространственно расположенными источниками, время каждого экспонирования необходимо снизить в три раза, с...
Способ геоэлектроразведки
Номер патента: 805227
Опубликовано: 15.02.1981
Авторы: Аладинский, Бобровников, Попов, Сушкевич
МПК: G01V 3/02
Метки: геоэлектроразведки
...Таким образом, предлагаемым способом можно определить параметр поляризуемости по измерениям магнитного поля.Для практической реализации способа удобно измерять не разность, а сумму полученных разностей времен запаздывания, Для этого разность времен запаздывания сигналов дополнитель ных частот получают несколько иначе, чем разность времен запаздывания сигналов основных частот. Так, если временной интервал ь с Формировать как промежуток времени между переходом через нуль сигнала с частотой о). и ближайшим к нему переходом через нуль сигнала с частотой Ь) то временной интервал ьс 2 будем Формировать как805227 0 15 20 25 30 35 40 45 50 55 60 65 промежуток времени между переходомчерез нуль сигнала с частотой Ы 4 иближайшим к нему переходом...
Устройство для дисперсного анализааэрозолей
Номер патента: 805127
Опубликовано: 15.02.1981
Авторы: Белокопытов, Михаленков, Нейман, Попов, Румянцев, Турубаров
МПК: G01N 15/02
Метки: анализааэрозолей, дисперсного
...устройства. 15Устройство содержит ускоряющий канал 1 переменного сечения, в кото- ром установлены последовательно по потоку аэрозоля электроды. 2 и 3 для создания коронного разряда, под ключенные к источни у 4 постоянного высокого напряжения, и индукционный измерительный электрод 5, подключенный к входу усилителя б, соединенного через амплитудный анализатор 7 и Формирователь 8 импульсов с управля-ющим входом счетчика 9. На выходе ускоряющего канала 1 установлен пьезоэлектрический приемник 10 давления, подключенный ко входу усилителя 11, соединенного через амплитудный анали 39 затор 12 со счетным входом счетчика 9.Устройство работает следующим образом.Поток аэрозоля пропускается че- Я рез .ускоряющий канал 1, где вследствие увеличения...
Вихревая топка
Номер патента: 804999
Опубликовано: 15.02.1981
Авторы: Голованов, Ицковский, Литвиненко, Попов
МПК: F23C 5/10
...сопла для подачи воздуха расположены под окном для вывода газов. 30 На фиг. 1 изображена топка, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.Вихревая топка содержит горизонтальную камеру горения 1 с расположенными в ее верхней части тангенциальными соплами 2 для подвода воздуха, окном 3 для вывода газов и установленным в торце 4 камеры 1 устройством 5 для подачи топлива. Сопла 2 для подачи воздуха расположены под окном 3 для вывода газов.устройство работает следующим образом.Топливо через устройство 5 вводится в камеру горения 1, где сгорает в вихревом потоке воздуха, подаваемого чЕрез тангенциальные сопла 2. Образующнеся в процессе сгорания газы отводятся иэ камеры 1 через окно 3.Расположение сопел 2 для подачи воздуха под...
Амортизатор
Номер патента: 804946
Опубликовано: 15.02.1981
Авторы: Зинченко, Меликов, Попов
МПК: F16F 6/00
Метки: амортизатор
...цруг к другу поверхности корпуса и поршня выполнены в виде сопряженных друг с другом гофр с одинаковым шагом, обра- зующие которых параллельны оси амортизатора.На фиг. 1 изображен амортизатор, продольный разрез; на фиг. 2 - сечение А-А на фиг. 1.Амортизатор содержиткорпус 1, заполненный магнитной жидкостью, например вэвесью электромагнитных частиц в толуоле, шток 2 с поршнем 3, соленоидную катушку 4, охватывающую корпус 1, и соленоидную катушку 5, охватывающую шток 2. Соленондные ка804946 Формула изобретения ВНИИПИ Эакаэ 10836/53 Тираж 1017 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная тушки 4 и 5 подключаются к регулируемому источнику питания 1 не показан)Обращенные друг к другу поверхности корпуса 1 и поршня 3 выполнены в...
Способ разработки крутопадающихрудных тел
Номер патента: 804835
Опубликовано: 15.02.1981
Авторы: Жук, Погребной, Попов, Сорокин, Чабан, Якимов
МПК: E21C 41/06
Метки: крутопадающихрудных, разработки, тел
...выработку, из которой производят разбуривание указанного целика отбойку последнего с недозарядом скважин, причем промежуточную полевую выработку сообщают с очистным пространством верх О него подэтажа и с рудоспускными отделениями фланговых восстающих.На фиг. 1 представлен блок в период очистной выемки, продольно-вертикальный разрез; на фиг. 2 - разрез А - А на фиг. 1; 25 на фиг. 3 - блок в период генерального выпуска замагазинированной руды, продольно-вертикальный разрез.Первоначально проводят подготовительные работы, которые начинают с проведения откаточного штрека 1, фланговых восстаю- ЗО щих 2 и 3, промежуточного полевого штрека 4, рудоспускных выработок (дучек) 5, заездов 6 и рудоспускных выработок-скатов 7.После того, как...
Способ получения формальдегида
Номер патента: 804628
Опубликовано: 15.02.1981
Авторы: Бабкин, Боресков, Бунев, Попов, Скоморохова
МПК: C07C 47/052
Метки: формальдегида
...10 мл/с при 350 С пропускаютсмесь, содержащую 13метанола,22кислорода и 65пропана. Теплоемкость смеси 14,7 кал/г моль.Смесь вэрывобезопасна не воспламе)няется. Степень превращения метанола95, выход формальдегида 79,0 ,избирательность 83,2,П р и м е р 5. В проточный реактор загружают 2,8 г хромжелезомолибденового катализатора и через него соскоростью 10 мл/с при 350 С пропускают смесь, содержащую 13 метанола ии 87 воздуха. Теплоемкость смеси76,1 кал/г моль. Смесь взрывается.Степень превращения метанола 92 ,выход формальдегида 81 , избирательность 88 .П р и м е р б. В проточный реактор загружают 2,8 г хромжелезомолибденового катализатора и через него соскоростью 10 мл/с, при 350 оС пропускают смесь, содержащую 13метанола,и 19кислорода и...
Элеватор для транспортированияштучных грузов
Номер патента: 804547
Опубликовано: 15.02.1981
Авторы: Гадалов, Грузинов, Минин, Мишедченко, Попов, Редкозубов
МПК: B65G 17/00
Метки: грузов, транспортированияштучных, элеватор
...проходит через грузонесущий элемент, выполненный из отдельных торов 5,расположенных друг от друга на .расстоянии, равном высоте транспортируемого гру.20 за. Другая ветвь тягового органа 4 проходит между наружными поверхностями торов 5 и роликами 6, смонтированными накаркасе 1. С других сторон торыограничены роликами 7, также установленнымина каркасе 1. В промежутках между торами 5 на каркасе 1 смонтированы разгрузочные устройства, выполненные в виде поворотных платфор 8 с роликами 9, обращенными в сторону тягового органа 4. Для увеличения тягового усилия контактирующие поверхности торов 5 и тягового органа 4 выполнены рифлеными.Элеватор работает следующим образом.При вращении приводного барабана 2 тяговый орган 4 приводит в движение и...
Устройство для непрерывного формованияи вулканизации полых резиновыхизделий
Номер патента: 804506
Опубликовано: 15.02.1981
Авторы: Барышев, Макравин, Огрель, Попов
МПК: B29C 33/76, B29C 35/06, B29D 23/24 ...
Метки: вулканизации, непрерывного, полых, резиновыхизделий, формованияи
...достигается тем, что н устройстве для непрерывного формования и вулканиэации полых резиновых изделий, содержащемчервячный пресс с профилирующей головкой, ванну для . жидкого высокотемпературного теплоьои. сителя и связанный с профилирующей головкой спиральный обогреваемой дорн, снабженный системой, обеспечивающей снижение трения при перемеще 804506яии изделия., витки дорна выполненыс диаметром, равным диаметру витковспирали изделия, и с поперечным сечением имеющим наружный диаметр, равныйвнутреннему диаметру изделия,На фиг. 1 изображено предлагаемоеустройство, вид сверху; на фиг. 2то же, вид сбоку,Устройство содержит червячныйпресс 1 с профилирующей головкой 2,ванну 3 для жидкого высокотемпературного теплоносителя и...
Нагревательная плита
Номер патента: 804505
Опубликовано: 15.02.1981
Авторы: Попов, Попова, Рыбин, Свиридов
МПК: B29H 5/22
Метки: нагревательная, плита
...последних коллекторы 3 и 4соответственно для подвода и отводатеплоносителя в полость А н перегородки 5 и 6, отверстия в которых О смещены друг относительно друга наполшага в направлении подачи .теплоносителяКоллекторы 3 и 4 выполненыпеременными по поперечному сечениюсоответственно с сужением и расширением.Нагревательная плита работает следующим образом,В устройстве для местной вулканизации нагревательные плиты предлагаемой конструкции установлены на нижней 7 и верхней 8 опорных плитах,связанных, между собой крепежнымиэлементами. Для тепловой изоляцииопорных плит 7 и 8 между ними и нагревательными плитами размещены прок.лайки 9На верхней плите 8 смонтирован узел создания давления, вы 15полненный в виде эластичного мешка10, Заготовка 11...
Установка для формования трубчатыхизделий
Номер патента: 804455
Опубликовано: 15.02.1981
Авторы: Борщевский, Дмитриев, Попов, Рябов, Санько
МПК: B28B 21/24
Метки: трубчатыхизделий, формования
...смеси, выполненный в видесоединенного с датчиком 12 вертикальных перемещений через блок 13 управления регулируемого блока 14 питания.В полости вала 5 размещена центральная штанга 15. Нижний конец оси 8 15каждого ролика 9 упруго закреплен назаглаживающем цилиндре б и соединенпосредством тяги 16 с нижним концомцентральной штанги 15.Установка работает следующим об- Яразом,Форму при помощи груэоподъемногомеханизма устанавливают вертикально,соосно с осью вращения головки 6 ра,циального прессования. Головку 6 ра- д 5диального прессования опускают вкрайнее нижнее положение и одновременно включают приводы 3 и 4 вертикальных перемещений головки и подачибетонной смеси в Йорму. Рыхлая бетонная смесь попадает на...
Установка для формования трубчатыхизделий
Номер патента: 804454
Опубликовано: 15.02.1981
Авторы: Борщевский, Дмитриев, Попов, Рябов, Санько
МПК: B28B 21/14
Метки: трубчатыхизделий, формования
...объединение "Союзжелезобетон";цилиндр 9 с закрепленными на осях 10 прессующими роликами 11 и распределительный конус 12 с лопастями-метатеж 4 ми 13 и нагнетателями в виде пластин 14. Привод 3 вертикальных перемещений головки 5, привод 7 устройства б подачи бетонной смеси снабжены регулятором 15, между датчиками 16 - 18 которого размещен диск 19,закрепленный на верхнем конце центральной штанги 20, размещенной внутри полого вала 8. Ось 10 каждого прес- сующего ролика 11 шаонирно эакреплена на эаглаживаюшем цилиндре 9 и соединена тягой 21 с нижним концом центральной штанги 20.Установка для Формова.ния трубчатыхизделий работает следующим образом.Форму при помощи грузоподъемного механизма устанавливают...
Гайковерт
Номер патента: 804416
Опубликовано: 15.02.1981
Авторы: Вольфензон, Коган, Местечкин, Попов, Чернопащенко
МПК: B25B 21/00
Метки: гайковерт
...реагента.Работает гайковерт следующим образом.Рычажный ключ 2 устанавливается на гайку или головку болта, при этом 1 гайковерт подключен,к воздушной сети. При нажатии на кнопку 9 золотниковоа804416 И,Лихачеайорош став хред Щомак Петров рект едакто 7 тираж 11 НИИПИ Государствепо делам изобре 35, Москва, Ж,каз 107 1 Подного комитета СССРений и открытийРаушская наб д. сн иал ППП "Патент", г. Ужгород, ул. Проектная го механизма 7 управления воздух поступает в систему трубопроводов 10 и через переключатель 11 рабочего реагента в заднюю полость цилиндра 1, тем самым перемещая поршень и поворачивая рычажный ключ 2. При опускании кнопки 9 рычажный ключ 2 возвраща,ется в исходное положение.Так, неоднократно нажимая и отпуская кнопку 9,...
Блок самоустанавливающихся опор
Номер патента: 804351
Опубликовано: 15.02.1981
Авторы: Басов, Попов, Продченко, Шмулевич
МПК: B23Q 3/00
Метки: блок, опор, самоустанавливающихся
...8 и 9 на эксцентриках и валу.Все узлы блока смонтированы в корпусе 10.При установке обрабатываемой заготовки на блок опор его опорные што"ки 2 под действием веса заготовкиутапливаются на разную глубину в корпусе 10, сжимая пружины 3 и отодвигая своими клиновыми скосами клиновые плунжеры 4,. Поворотом вала б,смонтированного в корпусе 10, жесткие упоры 9 вала отводятся от упоров 8 на эксцентриках 5, которые поддействием упругой связи соединительных пружин 7 поворачиваются на раэ-.йые углы, зависящие от взаимного положения каждой пары штоков 2 и кли804351 оставитель Е. Щеславскаяехред Ж. Кастелевич Коррект екмар ор Н, Волов ед ПодписиСССРийд. 4/5 Тираж 781 Государственного ко делам изобретений и сква, Ж, Раушска Заказ 10778/24 итет...
Способ получения ферритовых мате-риалов
Номер патента: 804204
Опубликовано: 15.02.1981
Авторы: Киселев, Мен, Орлов, Попов, Фирсов
Метки: мате-риалов, ферритовых
...в твердом растворе феррита.При 360-380 С гамма-альфа превращения окиси железа происходит рас804204 Состав, Ферритового материала Свойства Ч Д, м,35 7 ,24 1 73 предлагаемом Литийс доба способ ганцевый феррии 4 В 0 по б,750 известно,2 5 редлагаем 720 0,26 0,24 известномупредлагаемом ийное отли с целью тностиодятниже точащенияворе ферспекание, тем, что, сной квадр екания про на 20-70 С альфа прев вердом рас импульсн х сердеч гаемым с звестным и двухст ч а ю щ повышени вторую спри темпки начал окиси же рита. ы импул дию с атуре гамма эа в ше.Примепозволяетферриты,действиемтемперат=0,2/ С) го способа 50качественныеим быстроостью иью (ТК= ение предлагаем получить более обладающие высо помехоустойчи рной стабильносИсточники информацииво...
Литейная форма для электромагнитныхустройств
Номер патента: 804199
Опубликовано: 15.02.1981
Авторы: Попов, Шкляр
МПК: B22D 27/02
Метки: литейная, форма, электромагнитныхустройств
...тигельлрорму, выполненную из графита. Эти формы электропроводны и немагнитны, что позволяет их использовать для получения отливок с воздействием скрещенными электрическим и магнитным полями нв процесс кристаллизации в электромагнитных устройствах (1. выполненных из графита, явемкость крепления электроности, твк квк к графиту/металлический предмет, релинение требует значительввинчивания, в резьба нарИзготовление литейных формщими частями под резьбовоприводит к увеличению эле1 Осопротивления литейной фо304199 г.1 Поставленная цель достигается тем, что снаружи боковые стенки литейной формы, выполненной из графита, покрыты слоем металлического покрытия, который наносят одним из известных способов (анодированием, пропиткой жидким металлом...
Зубчатый накатник для обработкицилиндрических зубчатых колес
Номер патента: 804146
Опубликовано: 15.02.1981
Авторы: Клепиков, Кузнецов, Попов
МПК: B21H 5/02
Метки: зубчатый, зубчатых, колес, накатник, обработкицилиндрических
...инструмента оказывает стойкость кромок зубчиков накатника, уберечь которые отсмятия и выкрашивания довольно трудно. Причем выкрашивание одной из секций или кромок зубчиков накатника приведет к необходимости его полной замены, Изготовление накатников целиком из твердогосплава представляет значительныетрудности и потребует больших затрат средств и времени.Цель изобретения - обеспечение25улучшения качества обрабатываемыхповерХностей зубчатых колес, увеличение долговечности и упрощение технологии изготовления накатника,уменьшение трудоемкости и себестоимости его изготовления, а также ЗОрасширение его возмож 1 остей для применения различных схем накатывания,Указанная цель достигается тем,что корпус накатника выполнен в видесоосно...
Устройство для перемещенияферромагнитных листов изнакопителя
Номер патента: 804122
Опубликовано: 15.02.1981
Авторы: Попов, Соломин, Шириков, Шурская
МПК: B21D 43/18
Метки: изнакопителя, листов, перемещенияферромагнитных
...Статор 8 электрически связан с источником 2 трехфазного тока.Устройство для перемещения ферромагнитных листов в зону обработки работает следующим образом.При подключении обмотки статора 1 к источнику 2 трехфазного тока возбуждается бегущее магнитное поле, притягивающее один лист из стопы 4, расположенной на подъемном столе 5. Притяжение (захват) одного листа зависит от токовой нагрузки статораи осуществляется при воздушном зазоре между статором 1 и верхним листом стопы 4, равном 30 - 50 мм. Дальнейшее увеличение зазора возможно, но нежелательно из-за уменьшения коэффициента мощности линейного электродвигателя,. Экспериментально доказано, что из стопы захватывается и притягивается только один лист, так как верхний стальной лист экранирует...
Прокатная клеть
Номер патента: 804017
Опубликовано: 15.02.1981
Авторы: Выдрин, Гайдабура, Попов, Шеркунов
МПК: B21B 13/10
...шестернями 19 и 20, с одной из которых входят в зацепление две шестерни 21, передающие вращение, например, на горизонтальные рабочие валки, а другая центральная шестерня 20 (фиг. 2 ч 4) взаимодействует с двумя ,естернями 22, передающими вращение на вертикальные рабочие валки, Передаточное отношение шестерен, передающих вращение на горизонтальные рабочке валки, отличается от передаточного отношения шестерен, передающих вращение на вертикальные рабочие валки, на величину вытяжки металла, прокатываемого и первой паре рабочих валков, Валы шестерен 21. и 22 выполняются пустотелыми, в полости которых подвижно устанавливаются головки шпинделей 9, С центральной шестерней 20 привода рабочих валков (Фиг, 2 и 3) взаимодействуют также...
Устройство для токовой защитыот повреждения b сети переменноготока c зависимой выдержкой времени
Номер патента: 803075
Опубликовано: 07.02.1981
Автор: Попов
МПК: H02H 3/08
Метки: времени, выдержкой, зависимой, защитыот, переменноготока, повреждения, сети, токовой
...активногои индуктивного сопротивления линии электропередачи и от схемы подключения цепейтока и цепей напряжения (на фиг. 1 представлена 90-градусная схема подключения),Резистором 6 и конденсатором 7 добиваемсясовпадения синусоиды напряжения на выходе фазоврашаюшего элемента и синусоидытока короткого замыкания (фиг, 2, а). В 30этом случае угол между током в катушке 2и напряжением на выходе органа 4 1.12 близок к нулю.На фиг, 2, а показана такая величинатоков короткого замыкания, когда его амплитуда равна току срабатывания (току замыкания) контактов геркона. Геркон является быстродействующим элементом, поэтому в течение каждого полупериода токакороткого замыкания контакт его успеваетзамкнуться при значении 1 р,и разомкнуться 4 опри...

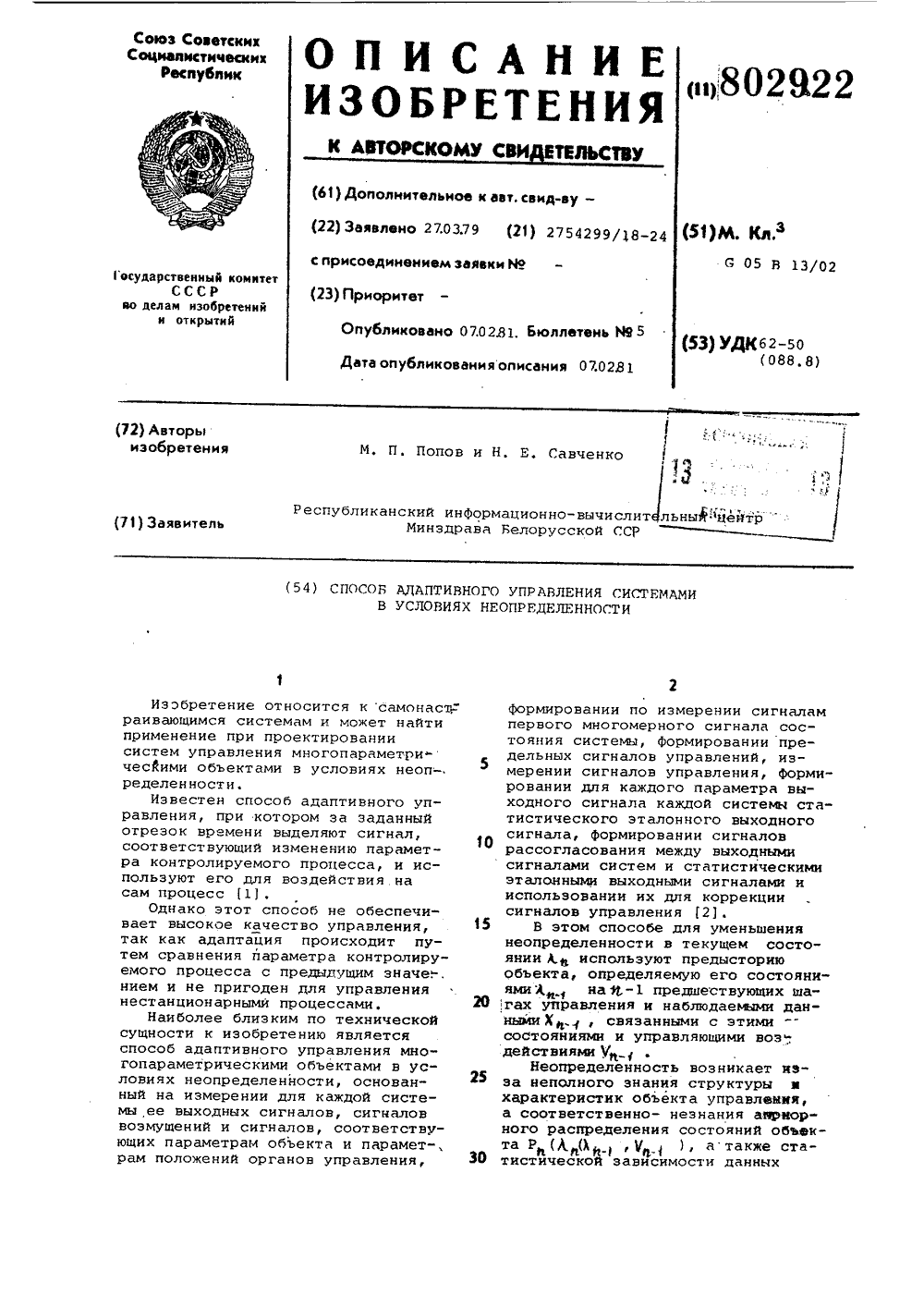

Способ адаптивного управления система-ми b условиях неопределенности
Номер патента: 802922
Опубликовано: 07.02.1981
Авторы: Попов, Савченко
МПК: G05B 13/00
Метки: адаптивного, неопределенности, система-ми, условиях
...сигнала фсигналами пороговых уровней сигналу, идентифицируется с одним из,.классов сигнала одного из параметров выходного процесса. Операция4 О идентификации каждого сигнала ЧЖповторяется по числу параметроввыходного процесса и каждый сигналйй попадает в щ групп, где т -число параметров выходного про 45цесса.Число классов выходных сигналовпо каждому параметру различно (вчастном случае может совпадать).Отдельные классы могут существоЗОвать длительное время.При идентификации Чж по каждому 1 -му параметру выходного сигналаФактический уровень сигнала этогопараметра в сигнале У не учитывается. По результатам идентифика-ции блок 5 вырабатывает сигнал .коммутации, который поступает на тре-.тий вход блока б. В соответствиис этим сигналом...
Способ геоэлектроразведки
Номер патента: 802886
Опубликовано: 07.02.1981
Авторы: Попов, Рыжов, Шарапанов
МПК: G01V 3/02
Метки: геоэлектроразведки
...линик), получают максимальную глубикность исследований, соответствующую глубинности исследований стандартным методом ВЭЭ с тем же разносом питающей ливии АВ (например, для двухслойного разреза в обоих случаях получают значение кажущегося сопротивления, равного истинному соп ротквленкю второго слоя). Если же расстояние между точкамв М и 0 максимальное и близкое к расстоянию между точками А к В ( максимальная длина приемной ливки), то получают минимальную глубкввость исследований, соответствующую глубинности иссле довавий стандартным методом ВЭЗ с минимальным разносом питающей линии (например, для двухслойного разреза в обоих случаях получают значение кажущегося сопротивления разного к инному сопротивлению первогооя) . Благодаря этому беэ...
Ультразвуковое устройство дляопределения границы раздела фазмногофазной среды
Номер патента: 802800
Опубликовано: 07.02.1981
Авторы: Попов, Тарасов, Трофимов, Федоров
МПК: G01F 23/296
Метки: границы, дляопределения, раздела, среды, ультразвуковое, фазмногофазной
...блокипамяти и схемы сравнения к измерительной схеме,На чертеже приведена конструктивнаясхема предлагаемого устройства,Устройство содержит герметичную оболочку 1, залитую диэлектрической жидкостью, в которой расположены пьезоэлектрические преобразователи 2,3,4,5,положение которых фиксируется с помо. Зошью ребер 6, Элекгроды пьезоэлектрических преобразователей: через коммутирующий блок 7 соединены с возбуждающимгенератором 8 и через соответствующиеблоки памяти 9 и 9, а также схемысравнения 10 и 10 - с измерительнойсхемой 11 и блоком сигнализации 12.Расстояние между средними преобразователями 3 и 4 устанавливаются равнымвеличине размытой границы раздела фази может быть изменено, Преобразователи2 и 5 расположены в зоне выше и...
