Попов

Номер патента: 920340

Опубликовано: 15.04.1982

Авторы: Борщев, Коровкин, Нестеров, Попов

МПК: F27B 7/22

Метки: вращающейся, опорное, печи

...корпуса в пространстве, что необходимо для нормальной работы уплотнений, привода ироликов 12 и 16.При установке дополнительных про"межуточных опорных станций фиксаторы в виде направляющих 22 и их тяг19 не устанавливают, что обеспечивает самоцентровку промежуточныхопорных станций при помощи опирающих.ся на них бандажей 2 и 3.Для облегчения .самоцентровки поукорпусы подшипников 18 может бытьположена смазка (антифрикционнаяпрокладка),Предложенное решение обеспечиваетвозвратно-поступательное движениебандажа вместе с опорным роликомпри существенном упрощении конструкции и снижении ее металлоемкости.Рещение исключает необходимостьперекоса роликов, упрощает монтажпечи,Печь состоит из корпуса 1 с бандажами 2 и 3 и зубчатым венцом 4привода...

Номер патента: 920271

Опубликовано: 15.04.1982

Авторы: Абрамов, Акимов, Большаков, Осадчий, Попов, Смирнов

МПК: F15B 11/04

Метки: гидропривод

...7 полости с промежуточной 14 камерой гидролинией 23, дросселем 24, установленным на выходе 19 регулятора 6, и золотником 25. Гидроприводработает следующим образом.Под действием давления рабочей жидкости, подаваемои в штоковую 5 полость,ю15 поршень 2 начинает перемещаться со скоростью, зависящей от соотношения давлений в поршневой 4 и штоковой 5 полостях. Расход и давление жидкости в полости 4 определяется площадью проходного сече ния дросееля 24 дроссельного регулятора 6. Это первый участок движения. Промежуточная 14 и сливная 15 камеры разобщены друг от друга дополнительным штоком 16, а сливная и дроссельная 13 камеры сообщены, поэтому слив жидкости из поршне 25 вой 4 полости происходит следующим образом: полости 4 - 7 -...

Номер патента: 920269

Опубликовано: 15.04.1982

Авторы: Вайншенкер, Кутиков, Маргулис, Попов

МПК: F15B 9/03

Метки: движения, поступательного, привод, следящий, электрогидравлический

...15 выполнена самоустанавливающейся по дополнительному винту 16, а последний жестко соединен с золотником 4. Гидроусилитель 3 связан каналом 17 с насосом 18 и с предохранительным клапаном 19, а каналом 20формула изобретения 1, Электрогидравлический следящий привод поступательного движения, содержащий задающий электродвигатель с валом, 5 гидроусилитель с цилиндрическим золотником, кинем атически связанным с валом электродвигателя, и гидроцилиндр, полости которого подключены к каналам гидроусилителя, а в поршне установлена гайка, кинем атически связанная несамотормозящим винтом обратной связи с золотникбм; отличающийся тем, что, с целью повышения точности, привод снабжен плавающей муфтой и дополнительными винтом и гайкой, причем...

Номер патента: 920127

Опубликовано: 15.04.1982

Авторы: Бабин, Казаринова, Попов

МПК: E02F 9/04

Метки: механизм, шагающий, экскаватора

...в кольцевой проточке установлены пьлухомуты и стопорное кольцо,На фиг. 1 изображен механизм шагания, вид сбоку; на фиг. 2 - сечение А-Ана фиг, 1; на фиг. 3 - узел 7 на фиг. 11 в увеличенном масштабе),Шагающий механизм включает опорныебашмаки 1, вспомогательные 2 и подъемные 3 цилиндры. На днище полъемного 5цилиндра вдоль его оси выполнен цилиндрический выступ 4, который входит в отверстие оси 5 крепления цилиндров 3 ккорпусу 6, а на выступе имеется кольцевая проточка 7, в которую установлеОны полухомуты 8, скрепленные между собой стопорным кольпом 9, которое прикреплено к пацухомутам болтами 10.Механизм работает следующим обра 1зом.Усилие при подъеме экскаватора перелается на ось 5 через днище подъемногоцилиндра 3, а при опускании...

Номер патента: 920092

Опубликовано: 15.04.1982

Авторы: Кирюхин, Медведев, Огрель, Попов, Чеботарев

МПК: E01C 19/48

Метки: нанесения, покрытия, термопластичного

...воронку ч цилиндра 7.Шнек 8, вращаясь от привода 3увлекает своими витками материал, подаетего в профилирующую головку 9 подопределенным давлением, из которойматериал выходит в виде полосы заданной толщины и ширины. Питатель 2на шарнире 16 устанавливают под таким углом к горизонтали, чтобы про 35филирующая головка 9 своей нижнейстенкой 1 ч гибкой ее концевой частью 15 вошла в контакт с основанием,на которое наносится покрытие. С по 40мощью регулировоцных винтов 13 верхнюю стенку 11 головки 9 поворациваютна шарнире 12 так, цтобы высота выходной щели 10 была равна толщинепокрытия с учетом усадки материалапри полимеризации,45Шасси с питателем и плоской проФилирующей головкой перемещается соскоростью, равной скорости выхода материала...

Номер патента: 919873

Опубликовано: 15.04.1982

Авторы: Бирман, Исеров, Попов

МПК: B28B 7/16

Метки: закладных, крепления

...закладными деталями, продольный разрез на фиг.2 - разрез А"А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1.Приспособление содержит корпус 1, внутри которого на направляющих 2, подвижно установлен Фиксатор 3 с палы цами 4 и 5.К фиксатору шарнирно прик, реплена собачка 6 с выступами 7,контактирующими при передвижении с упорами 8 и 9, прикрепленными внутри корпуса 1, и толкателем 10, размещенным также в корпусе 1 и закрепленным на торцовом борту 11. В корпусе 1 оде ланы гнезда 12 и 13, выполненные по форме закладных деталей 14 и 15, сотверстиями, 16 для йальцев 4 и 5 фиксатора 3. Корпус Ъ,прикре лен к борту 17 Формы.Приспособление работ м образов919873 ФОрмула изобретения ФР 2.7 12 ф Закладные детали 14 и 15 вставляют в.гнезда...

Номер патента: 919861

Опубликовано: 15.04.1982

Авторы: Ардышев, Гончаренко, Давыдов, Добрин, Ефимов, Калачев, Отургашев, Попов, Пузиков

МПК: B25D 9/11

Метки: забивки, крепежных, пистолет, пороховой

...В корпусе 1 имеется окно 21 для установки патрона в патронник 9 или выбрасывания гильзы после выстрела и подпружиненная шпонка 22, входящая в зигзагообразный шпоночный паз 11, имеющий поперечные участки 23 и 24 (см. фиг. 4) при определенных положениях торца 25 ствола.Пистолет работает следующим образом.После установки дюбель-гвоздя 8 в направитель 4 и патрона в патронник 9, ствол 3 за направитель 4 сдвигают назад до упора поперечного участка 23 в шпонку 22 и поворачивают (на фиг. 1 это положение ствола обозначено пунктиром). При этом шпонка 22 взаимодействует с поперечным участком 24 шпоночного паза 11, обеспечивая фиксацию ствола в указанном положении. При упоре торцовой части направителя 4 в обрабатываемую поверхность, ствол 3...

Номер патента: 919813

Опубликовано: 15.04.1982

Авторы: Акопян, Вайцеховский, Гедмин, Гейдерих, Гниломедов, Лавров, Леванков, Мингалеев, Николаенко, Поливодин, Попов, Селин, Чужененко

МПК: B23D 33/08

Метки: прижимное

...рабочей поверхности кулака 2 выполнен таким образом, что в момент прижатия материала 23 любой толщины (в пределах технической характеристики ножниц), угол А, образуемый между вертикальной осью кулака 2 и прямой, проходящей через центр указанного кулака и точку касания его профиля с прижимаемым листом 23, самотормозящей, то сила отдачи, воздействующая на кулак 2, не провернет его в обратном направлении, а уже сжатая пружина 13 также способствует удержанию кулака 2 в положении, в котором происходит прижим материала 23, При холостом ходе ползуна 24 кулак 2 возвращается в исходное положение за счет поворота рычага 3 тягой в обратном направлении, В зависимости от толщины прижимаемого материала 23 кулак 2 может иметь несколько диапазонов...

Номер патента: 919799

Опубликовано: 15.04.1982

Авторы: Дубас, Жук, Лопачев, Максимов, Малинкин, Милько, Никольский, Попов

МПК: B21H 9/02

Метки: автомат, плоскопрокатный

...со стороны подавателя 12, и подвижный нож 16, приводимые в возвратно-поступательное перемещение перпендикулярно движению ползуна 9 соответствующими системамирычагов 17 - 19, В отверстиях дополнительного ползуна 15, перпендикулярных45 его приемному пазу, установлен приводной выталкиватель 20 заготовки 21, приводимый в движение системой рычагов 22,Автомат работает следующим образом.При перемещении ползуна 9 по направ 50 ляющим 10 станины 1 справа налево дополнительный ползун 15 и подвижный нож 16 опускаются с помощью систем рычагов 18 и 19 вниз. При этом приемный паз дополнительного ползуна 15 и рабочая поверхность подвижного ножа55 16 устанавливаются напротив отверстия неподвижного ножа 5,. После этого пруток 4 иэ бунта, проходя правку...

Номер патента: 919684

Опубликовано: 15.04.1982

Авторы: Воробьев, Земский, Осипова, Попов

МПК: A62D 1/00

Метки: легких, металлов, средство, тушения

...время сохраняет высокую температуру. Так, например, при тушении глиноземом магниевой стружки, скопившейся на поверхности обрабатываемой дета-. ли, имеет место значительный пере" грев, приводящий к непоправимой деФормации детали или даже к ее про-. гару.Целью изобрет яется повышение эффективно ения легких металлов.Указанная цель достигается применением порошка цинка в качестве сред" ства для тушения легких металлов.3 . 9Результаты испытаний, приведен" ные в таблице, показывают, что тушащая Способность цинкового порошка ХТУ-5-38-73, Ф200 мкм) при тушении стружки сплава ИМВ"2 и порошка магния ИПФ"2 соответственно Вес, г Площадьгорения, см Горящий металл Цинк 131 Глинозем Стружка. сплава ИИВ265 Цинк 148 Глинозем формула...

Номер патента: 919115

Опубликовано: 07.04.1982

Авторы: Гарипов, Добрица, Махарашвили, Онищенко, Попов, Свалов, Силаев, Тихонов

МПК: H04J 6/00

Метки: данных, многоканальное, сжатия, цифровых

...для осуществления переключения режимов работы Передача-прием 1. По сигналам с приемника 5 происходит перестройка программы управления в блоке6 при помощи дешифратора 14, осуществляющего селекцию сигналов, поступивших с приемника 5 и управляющегоработой распределителя 13 импульсов,питающегося от генератора 12 импульсов. Блок 6 управления осущестнляет также фуйкции временной синхронизации, обнуления и запрещенияпередачи несущественных коэффициентов разложения и канал связи,того, поскольку многоканальная инфор- пмация поступает от одного объекта, из- емеряемые сигналы коррелированы между лсобой и при сжатии сохраняется избыточность, связанная с этим эффектом.Цель изобретения - повышение коэфФициента сжатия без снижения достоверности данных...

Номер патента: 919015

Опубликовано: 07.04.1982

Авторы: Попов, Яковенко

МПК: H02J 13/00

Метки: буровой, морской, обеспечения, платформе, пожаровзрывобезопасности

...обеспечения пожаро-взрывобезопасностина морских буровых платформах прирасширении эоны присутствия взрывоопасных паров и газов.Система обеспечения пожаро-вэрывобезопасности на морских буровых платформах содержит ключи 1-3 аварийногообесточивания с замыкающими 1,1,2,1,3,1 и размыкающими 1,2, 2,2,3.2контактами, Система также с абженааварийным источником 4 электроэнергии. Рабочие обмотки 5-7 дистанционных переключателей 8-10 с защелкам",11-13 через собственные размыкающиеконтакты 5.1,6,1,7.1, а также отбойные обмотки 14-16 этих переключателей через замыкающие контакты 5.2,6,2, 7.2 подключены через контактыключей 1-3 аварийного обесточиданияк аварийному источнику 4,Механические защелки 11-13 удр.живают якоря рабочих обмото5- зпритянутом...

Номер патента: 918946

Опубликовано: 07.04.1982

Авторы: Байков, Пикулин, Попов

МПК: G06F 7/556

Метки: логарифмирующее, цифровое

...тетрады сумматора 1находятся единицы, то выполняется переход к следующей итерации, В противэм слуцае блок 4 управляющей переменной выдает соответствующее значение цд на умножитель 7 и блок 6 памяти, одновременно с блока 3 сдвига наумножитель 7 поступает значение содержимого сумматора 1, сдвинутое на4 разряда вправо (хд 2 ), Умножителье7 вырабатывает произведение (с 1 хд 2 )ои подает его в сумматор 1, одновре"менно во второй сумматор 8 из блока6 бодается число 1 п(1 с 1 2 ), выбранное в соответствии с величиной сНа последнем такте происходит сложение содержимого сумматора 1 с произведением (цо хо 2 ) и вычитание изсодержимого второго сумматора 8 чис-ла, поступившего из блока 6, результаты этих операций остаются в сумматорах.Если после...

Номер патента: 918906

Опубликовано: 07.04.1982

Автор: Попов

МПК: G01R 33/02

Метки: измерений, магнитных

...проводящие катушки, плоскости в ков которых взаимно параллельны, .соединенные встречно и подключенные к сверхпроводящему квантовому интерформула изобретения аказ 2133/3Подписное НИИПЯираж 3 91890ферометру, в него введен электромагнитный экран, магнитопрозрачный вдиапазоне частот вибраций, внутри,которого размещена одна из катушек.На чертеже представлена функциональная схема, поясняющая работуустройства.Устройство содержит две одинако"вые сверхпроводящие катушки 1 и 2включенные встречно, выход которых 10подключен к сверхпроводящему квантовому интерферометру 3. Одна из катушек помещена в электромагнитный экран ч.Устройство работает следующим обраЗом,При вибрации в магнитном полеЗемли в сверхпроводящих катушках1 и 2 возникают...

Номер патента: 918900

Опубликовано: 07.04.1982

Авторы: Курилов, Попов

МПК: G01R 31/06

Метки: волновой, машин, многополюсных, обмоткой, постоянного, якоря

...6. Напряжение, снимаемое с этого резистора, подается на вход диодного ограничителя 7-8. Напряжение ограницения, являющееся функцией от тока инапряжения в цепи питания контролируемого двигателя, снимается с генератора 15 преобразователя 12, причемобмотка 16 возбуждения генератора 15 15 20 25 30 З 5 40 включена в разрыв плюсового провода питания контролируемого двигателя, а двигатель 13 параллельного возбуждения преобразователя 12 подключен к сети питания контролируемого двигателя. Напряжение, снимаемое с резистора 8, являющееся параметром контроля и равное разности напряжений, снимаемых с нагрузочного резистора 6 и генератора 15, подается на вход электронного вольтметра 11 непосредственно или через пиковый детектор 9, в...

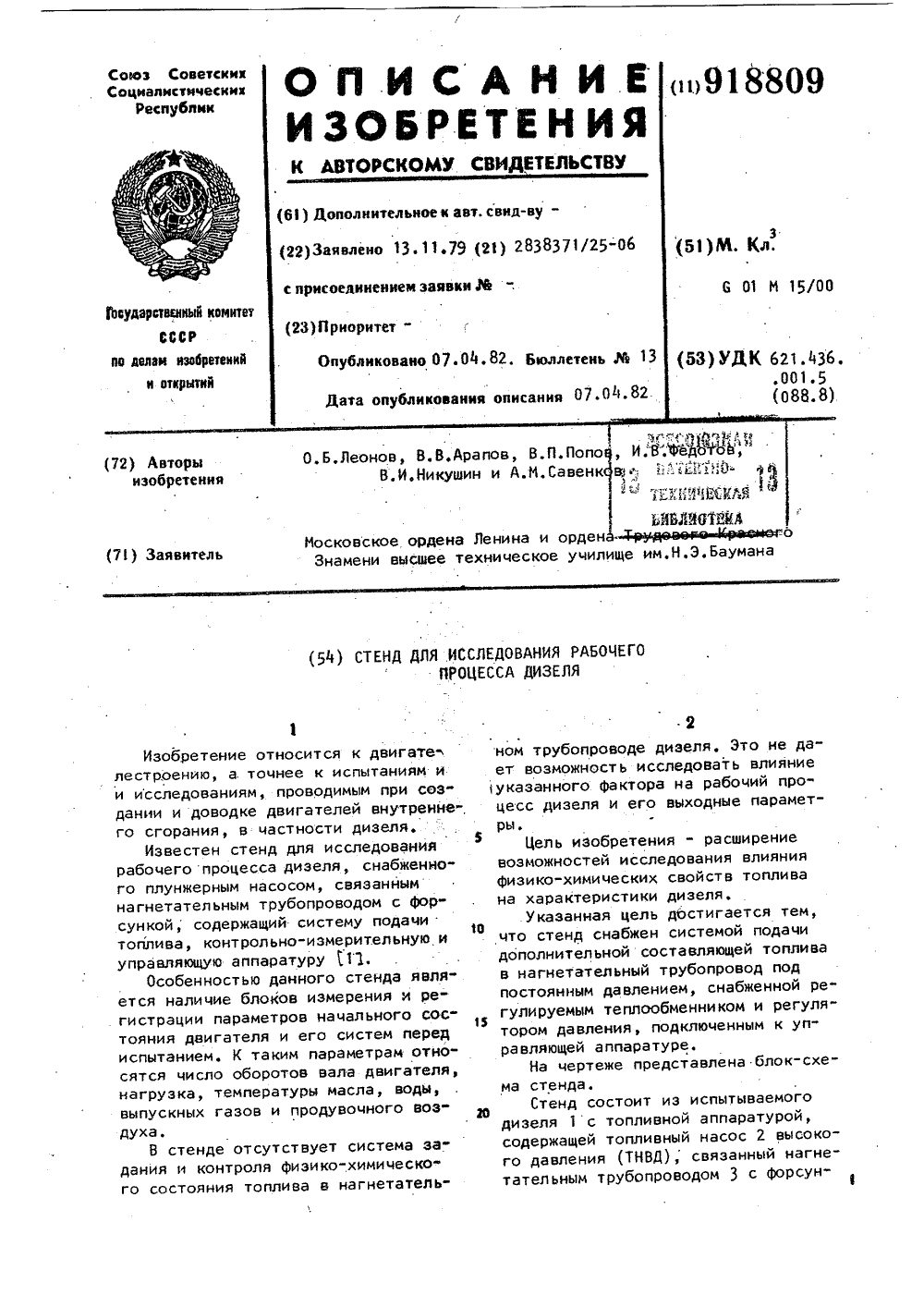

Номер патента: 918809

Опубликовано: 07.04.1982

Авторы: Арапов, Леонов, Никушин, Попов, Савенков, Федотов

МПК: G01M 15/00

Метки: дизеля, исследования, процесса, рабочего, стенд

...ьный трубопровод дизеля,состоящей из бака 11 с компонентомтоплива, соединенного трубопроводами12 с подкацивающей помпой 13, топливного фильтра 14, насоса 15 высокого давления с автономным приводом16, аккумулятора 17, регулятора 18давления, подогревателя 19 и холодильника 20 топлива, обратного клапана 2 1 для сообщения с нагнетательным трубопроводом 3 дизеля,Стенд работает следующим образом. Формула изобретения Стенд для исследования рабочегопроцесса дизеля, снабженного плунжерным насосом, связанным нагнетательным трубопроводом с форсункой,содержащий систему подачи топлива,контрольно-измерительную и управляющую аппаратуру, о т л и ч а ю щ и йс я тем, что, с целью расширениявоэможностей исследования влиянияфизико-химических свойств топлива...

Номер патента: 918792

Опубликовано: 07.04.1982

Авторы: Мурин, Полещук, Попов

МПК: G01G 5/04

Метки: весы, гидравлические

...объеме, при этом указанный объем и полость сильфона через регулируемые дроссели соединены с одним концом отсчетных трубок, а другие их концы соединены с герметичным резервуаром.На чертеже показана конструктив" ная схема предлагаемых гидравлических весов.Весы состоят иэ груэоприемного устройства 1, гидроопоры 2, заполненной рабочей жидкостью, чувствительного элемента 3, двух регулируемых дросселей 4 и 5, двух отсчетных .трубок б и 7 со шкалами и герметичного резервуара 8. Отсчетная трубка б служит для визуального наблюдения за величиной измеряемой силы веса, а трубка 7 служит для обеспечения равенства гидравлических давлений в1 4двух параллельных ветвях системы. Внутренний объем гидроопоры, выполненной в виде герметичного сильфона,...

Номер патента: 918768

Опубликовано: 07.04.1982

Авторы: Везломцев, Попов, Равич

МПК: F28F 3/02

Метки: водяная, камера, конденсатора

...1 с патрубком 2 иоц воца и патрубком 3 отвода охлаждающей воды образована листом 4 дилинцричесКой формы и двумя боковыми листами 5 в форме сегментов круга. Камера разделена на цва коллектора 6 я 7 перегород-кой 8, образованной плоской поверхностью, которая в зоне патрубков 2 и 3 выполнена, например, в инде полуконических ко- ф зырьков 9 и 10. Продольные оси козырь ков 9 и 10 наклонены одна к другой, а их основания сопряжены соответственно, с подводящим 2 и отвоавпим 3 натрубками.При работе конденсатор ая в а из циркуляциеного во Оф"3 9 187 казан) поступает по патрубку 2 в кол,лектор 6 под перегородкой 8, а затем в Конденсаторные трубки первого хода и вторую водяную камеру (не показаны). . После поворота во второй камере, пройдя...

Номер патента: 918728

Опубликовано: 07.04.1982

Авторы: Богданов, Горшков, Попов, Псахис, Шитов

МПК: F25B 29/00

Метки: абсорбционная, бромистолитиевая, холодильная

...в которых нагревается теплоноситель, направляемый потребителю 13 тепла. При этом заданная часть слабого раствора забирается. из абсорбера 3 насосом 5 и подается через теплообменник-регенератор 2 в генератор 1, Соответственно из генератораобразующийся крепкий раствор поступает через теплообменник-регенератор 2 обратно в абсорбер 3. При этом вентили 14, 17, 18, 20, 22, 23 и 27 открыты, а вентили 16, 19 и 26 закрыты. ээ 4 Р55 Установка работает следующим образом.В летний период времени, когда не требуется выработки тепла, установка работает по общеизвестному холодильному циклу. Тепло высокого потенциала, например пар, Э подается через вентиль 36 в генератор 1, а образующийся конденсат отводится через вентиль 37. При этом слабый раствор...

Номер патента: 918726

Опубликовано: 07.04.1982

Автор: Попов

МПК: F25B 29/00

Метки: каскадная, теплонасосная

...10 снова в испаритель 3, в котором, испаряясь при низком давлении, производит холо. дильное действие, охлаждая при этом рассол, перекачиваемый насосом 8 через вторую полость теплообменника 11 и вентиль 19 в рассольный аккумулятор 4. Отсюда холодный рассол подается насосом 9 к потребителям 5 холода, представляющим собой холодильные камеры, размещенные в квартирах жилого дома.Теплота конденсирующегося хладона - 12 передается в конденсаторе-испарителе 12 кипящему водяному конденсату, пары которого отсасываются компрессором 2 и нагнетаются в конденсатор-аккумулятор 6, заполненный веществом с высокой температурой плавления, преимущественно атропином, температура плавления которого 115 С. При расплавлении атропина в нем накапливается...

Номер патента: 918599

Опубликовано: 07.04.1982

Авторы: Азимов, Васильева, Жарницкий, Кольчицкий, Попов, Свещинский

МПК: F16H 1/16

Метки: передача, червячно-цилиндрическая

...91859В или Н профилями зубьев обоих червячныхколес 3 и 4, чем определяется равномерноераспределение приложенной к червяку 2 нагрузки поровну на зубья обоих червячныхколес 3 и 4, Червячно-цилиндрическая переда.ча в кинематическом исполнении (фиг. 3 и 4)отличается малыми размерами, так как основные элементы передачи не нагружены. Червяч.но цилиндрическая передача в кинематическомисполнении содержит пружину сжатия 13, уста- Ффловленную между гайкой 11 и подвижным восевом направлении косозубым колесом 5.Кроме того, предусмотрена муфта,14 для сцепления червяка с рабочим органом (не показан),содержащая выступ 15 на нижнем конце червяка 2, взаимодействующий с внутреннимиалинами 1 б муфты 14, жестко скрепленнойнажимным винтом 17 рабочего...

Номер патента: 918583

Опубликовано: 07.04.1982

Авторы: Александрович, Попов, Стобецкий, Федотов, Шульгин

МПК: F15B 11/12, F15B 9/06

Метки: пневмопривод, шаговый

...рабочими полостями 7. Управление стру йным усилителем 10 осуществляется по управляющим каналам 16 и 17 от логического блока управления не показан) . Пневмопривод содержит шесть пневмотолкателей б ишесть полостей 25 7. Логический блок управления при работе привоДа обеспечивает давление одновременно в трех полостях.Шаговый пневмопривод работает следующим образом.При подаче управляющего сигнала,30 например, в канал 17 струя рабочего газа из питающего канала 11 .направляется в выходной канал 13Канал .14 при этом сообщен с атмосферой. По выходному каналу 13 газ поступает через управляющий канал 12 в вихревой усилитель 9При этом в цилиндрической камере усилителя 9 вихревое течение,с давлением на периферии камеры равном давлению,...

Номер патента: 918581

Опубликовано: 07.04.1982

Авторы: Баранов, Захаров, Попов, Худолеев

МПК: F15B 9/02

Метки: гидравлический, привод, следящий

...приводсодержит распределительный золотник1, связанный шариковым передаточным механизмом 2 с задающим механизмом 3 и .гильзу обратной связи 4,связанную с поршнем 5 исполнительного механизма 6. Привод дополнительно содержит втулку 7 с отверстиями 8, охватывающую гильзу обратнойсвязи 4 и установленную с возможно"стью регулируемого осевого перемещения относительно гильзы 4. Распрецелительный золотник 1 выполнен ввиде втулки.9, внутренняя полость30 которой разделена буртами 10 стерж3 91858 ня 11 на три полости: полость подачи 12 и две крайние 13 и 14, связанные со сливом. Во втулке 9 и в гильзе 4 выполнены четыре ряда отверстий 15, 16,17 и 18, образующих при нейтральном положении золотника 1 нулевые 5 перекрытия между полостью, подачи 12 и...

Номер патента: 918536

Опубликовано: 07.04.1982

Автор: Попов

МПК: F04D 13/06

Метки: агрегат, вертикальный, насосный

...цель достигается .тем, чтоей части буферной камеры рыполнеа, подключенные к источнику сжатоНа чертеже сх ки вертикальный насо ре ный разрез.Вертикальный насосный а жит привод 1, отделенный от н камерой 2 насос 3, и источн газа, причем в нижней части меры выполнены сопла 5, по источнику 4 сжатого газа тру через коллектор 7. Вертикальный насосный агрегат рабо 1: ет следующим образом.Из пульпы выделяется твердый осадок, который оседает на дне буферной камеры 2. Газовый объем буферной камеры 2 периодически должен подпитываться газом. Сжатый газ подается от источника 4 и по трубопроводу 6 попадает в коллектор 7 и из него в сопла 5. Выходя из сопел 5, газ заставляет твердый осадок подняться со дна. Попадая в жидкость, осадок...

Номер патента: 918435

Опубликовано: 07.04.1982

Автор: Попов

МПК: E21D 23/04

Метки: крепи, механизированной, основание, секции

...к типа с предид сбоку) при и, соединенные шари твом поперечной осиНедостатком извес о поср ельного э го основазможностьоградительа из-эа от го ния крепи является не тоит и репи с ного 2 сутащм использования в крепя но-поддерживающего ч тоичивости в продольном на91843 аг.2ираж 6 ВНИИПИ каз 2077/ одписно Патент", г. Ужгород, ул. Проек ков, соединенных щариирно посредством поперечной оси 3 и дополнительно посредством предохранительного элемента 4, выполненного , например, в виде двутавровой пластины, 5Башмаки со стороны сопряженных поверхностей выполнены с поперечными Т-образными пазами 5, в которых своими Т-образными концами расположен предохранительный элемент, Пре дохранительный элемент выполнен меньшей прочности, чем башмаки 1,2 и ось...

Номер патента: 918344

Опубликовано: 07.04.1982

Авторы: Бибер, Будницкий, Несвижский, Никифорова, Осиновская, Перепечкин, Попов, Собакин, Цейтлин

МПК: D01D 7/00

Метки: жидкостной, нитевидного

...нити, о т л и ч а ющ е е с я тем, что с целью улучшения качаства волокна, средство торможения выполнено в виде планетарного редуктора,смонтированного на укладчике, приэтом нижний торец центрального накопителя нити расположен выше дна резервуара, а канал для отвода обрабатывающей жидкости - выше канала ее подачи.2 Устройство по и, 1, о т л и "ч а ю щ е е с я тем, что укладчик содержит емкость с нитепроводящим соплом, расположенным в ее дне.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР,и 2 юю 713, кл. в 6 Б н Б 4/8 ю, 1967 планетарного редуктора, смонтированного на укладчике,при этом нижний торец центрального накопителя нити распо" ложен выше дна резервуара, а канал для отвода обрабатывающей...

Номер патента: 918247

Опубликовано: 07.04.1982

Авторы: Зябрев, Мишин, Попов, Тимошкин

МПК: B66C 9/08

Метки: колесо, крановое

...на ступице 3. Обод 4 надет на диск 1, на котором выполнены впадины 5, в которых утоплены сегменто. образные вкладыши 6, жестко соенн3 91нениые с ободом 4, Боковые кольца7, 8 Фиксируют обод 4 относительнодиска 1 и диск 1 относительно ступицы 3. Боковые кольца 7,8 крепятсяпосредством винтовых соедчнений 9.Сопрягакициеся поверхности 10, 1 соответственно обода 4 и диска 1, атакже диска 1 и ступицы 3 выполненыконическими. Колесо делают посредством штамповки, что снижает металлоемкость колеса. Диск 1 можно Фиксировать на ступице 3 посредством винта 12,Крановое колесо собирают следующим образом.На коническую поверхность 11 ступицы 3 устанавливают с натягом диски закрепляют его от поворота винтом 12. Вкладыши 6 крепят если онине выполнены...

Номер патента: 918238

Опубликовано: 07.04.1982

Авторы: Боксер, Гзелишвили, Грузинов, Попов

МПК: B66C 1/10

Метки: захватное

...8 в крайнее левое положение.На траверсу 9 навешивают строп 10, вручную оттягивают защелку 6 вправо, поворачивают траверсу до со-, прикосновения с фиксатором 1 и отпускают защелку 6, которая возвращается пружиной 8 в крайнее левое положение, при котором защелка 6 удерживает траверсу 9 от поворота. При подъеме груза тяга 2 с кареткой 3 перемещается в крайнее верхнее положение П, сжимая пружину 5. Собачка 7, при прохождении каретки 3 вверх, поворачиваетея вокруг оси, не пре, пятствуя прохождению каретки 3, а после ее прохождения возвращается пружиной в рабочее положение. После того, как каретка 3 пройдет выше оси поворота защелки 6, последняя оказывается запертой и возможность самопроизвольной расстроповки груза исключается.После...

Номер патента: 918123

Опубликовано: 07.04.1982

Авторы: Митяненко, Нишчик, Попов, Рейзин

МПК: B60K 17/10

Метки: гидромеханическая, гидротормозом-замедлителем, передача, средства, транспортного

...распределительный клапан 15, выполненный в виде корпуса с установленным в нем переключающим золотником 16, удерживаемым в верхнем крайнем положении пружиной 17, установленной со стороны одного из торцовзолотника. Полость 18 распределительного клапана, расположенная между 15другим торцом золотника и корпусомклапана, подсоединена к полости 19управления исполнительного золотника, соединенной с источником давлениярабочей жидкости. 20управление переключающим золотником осуществляется давлением рабочей.жидкости (или воздуха), подводимойв полость 19 и одновременно в полость18 распределительного клапана.При работе гидромеханической пе редачи на тяговом режиме, когда гидротормоз-замедлитель выключен, давление жидкости в полостях 19 и 18...

Номер патента: 917809

Опубликовано: 07.04.1982

Авторы: Волощик, Зеников, Попов, Пушкарский

МПК: A01K 1/00

Метки: животных, моциона, тренажер

...клапаном 5 и механизмомего привода, выполненным в .виде дву 36плечего рычага 6, одно плечо кото"рого снабжено пружиной 7, а другоежестко связано с дозирующим клапа"ном. С наружной стороны стенки кормушки перед меньшим отверстием 8 рас-,. 1положен упор 9 для животного, установленный на одноплечих рычагах 10.Одноплечие рычаги и двуплечийрычаг закреплены на одной оси 11,расположенной соосно продольной оси уокормушки.Последняя снабжена щитком 12, который расположен в ней над дозирующим клапаном. Кормушка имеет окраску, причем стенки ее окрашены, например, в оранжевый цвет с красными пятнами, а упор для животного - в зеленый цвет, Кормушка имеет в верхнейчасти загрузочный проем, закрываемыйкрышкой 13 Отверстий большего и зоменьшего...
