Номер патента: 1134846

Опубликовано: 15.01.1985

Авторы: Ваторинов, Жайворон, Пелипенко, Черняев, Чудакова

МПК: F23D 17/00

Метки: горелка, пылегазовая

...центральНый каналы, в последнем из которых вдоль перегородок симметрично расположены ряды газовых трубок, причем выходные участки газовых трубок каждого ряда отогнуты навстречу соответствующим участкам противоположного ряда, в рядах между трубами установлены дополнительные трубы, выходные участки которых отогнуты в сторону периферийных каналов.На фиг. 1 изображена предлагаемая горелка, разрез в плане; на фиг. 2 - разрез А - А на фиг.. 20 25 30 35 40 45 Пылегазовая горелка содержит подключенный к источнику воздуха призматический корпус 1, разделенный продольными перегородками 2 на периферийные 3 и центральный 4 каналы. В канале 4 вдоль перегородок 2 симметрично расположены основные и дополнительные ряды газовых труб 5 и 6 с выходными...

Номер патента: 1074491

Опубликовано: 23.02.1984

Авторы: Блинов, Гусев, Пелипенко, Прохоров, Рожкова, Чикирдин

МПК: A61B 6/00

Метки: анализа, рентгенограмм

...днаэ не вид 55имого света, ичном коде ве гпричем выход приемного уст йро ства оптичес(две градации яркостисоединен с входом б лока управления ный ияркостью источникой информации. Спектральо ника света, а выход . ячеек 450-1100 нм. Разме о нд апазон чувствительности Фотоблока обработки соединен с входомсумматора блока отбора нормы - бОФотоячейки 15 30 мкм. Ки па- ячейка содержит МОП-тм. Каждая фототологии, выход которого связан с- ранзистор,перфоратором патологических кадров. пконденсатор, компа ато ир р элементпамяти. Материал матрицы - кремний.Н фиг 1 рдставлена блок-схе- -5Питание матри : напноэли для анализа Рентгено" 65 0,5 Вт.6 Установка позволяет выставлять10 уровней дискриминации в спектральном диапазоне...

Номер патента: 1073907

Опубликовано: 15.02.1984

Авторы: Блинов, Гусев, Пелипенко, Прохоров, Утямышев, Чикирдин

МПК: H05G 1/64

Метки: аппарат, рентгеновский

...микропроцессорами и программируемым блоком установки порогов срабатывания триг-герных элементов матриц.На фиг, 1 псказана схема предлагаемого рентгеновского аппарата; на фиг. 2 - временные диаграммы сигналов управления на различных элементах аппарата.Рентгеновский аппарат содержит трехэлектродную рентгеновскую трубку 1, подключенную к регулируемым источникам 2 и 3 высокого напряжения и тока накала. К управляющемУ электроду 4 трубки 1 подключен коммутируемый источник 5 управляющего напряжения (источник выполнен управляемым для разных Оо ). В системе визуализации аппарат содержит экран-преобразователь 6, оптическую систему 7, набор матриц 8 фотофувствительных триггерных элементов, к который подключены последовательно соединенные...

Номер патента: 1048282

Опубликовано: 15.10.1983

Авторы: Лебедев, Макарьин, Пелипенко, Погонин

МПК: F27B 7/24

Метки: вращающейся, зазора, камерой, между, неподвижной, печью, уплотнения

...из отцельных гибких эпементов, кажцый из которых шарнирно связан с выпоп 40изиной с отверстием ппя завоца тросапустотепой бусиной с износостойкимэлементом, и систему стягивания элемен,тов уппотнитепьного коцьца с тросом,пропущенным через пустотелую бусину, 45снабжено попопнительно пвумя спаренньми пустотелыми бусинами. а система 2стягивания эпементов уплотнительного кольца смонтирована из цвух отцепьных секций, тросы которых пропущены через спаренные пустотепые бусины.При этом оцна из секций системы стягивания эпементов уппотнительного кольца в местах выхоца троса снабженанатяжными устройствами.На фиг, 1 представлено устройство цля уппотнения зазора межцу вращаю щейся печью и непоцвижной камерой,общий виц: на фиг. 2 - виц А на фиг....

Номер патента: 1032308

Опубликовано: 30.07.1983

Авторы: Макарьин, Пелипенко, Погонин

МПК: F27B 7/24

Метки: вращающейся, зазора, камерой, между, неподвижной, печью, уплотнения

...уплотнения состороны неподвижной камеры снабженпустотелой бусиной, а на неподвижной камере смонтирован направляющийжелоб для установки в нем пустотелых бусин,.,На фиг. 1 изображено устройство,продольный разрез, разрез А-А наФиг. 2; на Фиг, 2 - вид Б на фиг,1;на фиг, 3 - сечение В-В на фиг, 2;на Фиг, 4 - схема разворота элемента примонтаже; на фиг, 5 - вид Гна фиГ. 3; на фиг, 6 - элемент послеповорота по стрелке на Фиг. 5.Устройство для уплотнения зазорамежду вращающейся печью и неподвижной камерой. состоит из уплотнительного кольца 1, состоящего из отдельных .гибких элементов, входящих другв друга и состоящих из двух тонкихметаллических пластин 2, приваренныхэлектроконтактной сваркой или заклепками друг. к другу внахлестку и усиленных...

Номер патента: 1024673

Опубликовано: 23.06.1983

Автор: Пелипенко

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнение

...бстины чат ю гайкют термической обработке-отбеУ у 11 заворачивают с такимВб цу. расчетом, чтобы тарельчатая пружина плотсе привецеиные выше материалы(основные и заменители) облацают приб Оно прижимала утолщение гибкб ого элемен 1 О та к бусине 7, обеспечивая ей т г ю ализительно одинаковой износостойкостьюу ую ра,(применительно к условиям работы уплот- ют шплинтом 13циальную поцвижность. Гайку 11 фикси РУот- ют шплинтом 13. Аналогично сопрягаютзование заменителей связано с некото ымкозырьком 5 холоцильниувеличением труцоемкости изготовления 15связано с некоторым ка 6. При этом ось шарнира 9 зап есср соизносостойких элементов.ия 15 вывают или вставляют в отверстие иЗаклацные цетали скрепляют межто их элементов. прихватывают сваркой к...

Номер патента: 1024185

Опубликовано: 23.06.1983

Автор: Пелипенко

МПК: B23C 5/02

Метки: иглофрезы

...1; на фиг, 3 - 45 плоская спираль с двумя приваренными хреб. товыми проволоками; на фиг. 4 - вид Б на фиг. 3 (после деформации плоской спирали в ленту); на фиг. 5 - одна из заготовок после разрезки ленты на две части; на фиг. 6 - схема наматывания заготовки50 на корпус иглофрезы; на фиг. 7 - готовая иглофреза.Пример. Предназначенной для изготовления иглофрезы проволоке 1 (например, для инструмента с длиной режущих элементов - =50 мм из проволоки д= 0,5 мм)Ьпридают форму плоской спирали с таким расчетом, чтобы после деформации спирали ширина ленты была равна удвоенной расчетной длине режущего элемента (Ь = 100 мм).К краям плоской спирали по всей ее длине приваривают две хребтовые проволоки 2 из мягкой стали, например из стали 20. Сварку...

Номер патента: 1017374

Опубликовано: 15.05.1983

Авторы: Пелипенко, Ткач, Фотченко

МПК: B01D 47/06

Метки: скруббер, центробежный

...конца пластины к ширине выходного патрубка газа должно быть больше тангенса угла подъема винтовой линии.Установка сливного патрубка также тангенциальна по отношению к отводя" щей трубе, препятствует образованию обратного гидравлического удара в сливном патрубке, который может. вызвать накопление в патрубке жидкости и ее обратный выброс в цилиндрический корпус, Следовательно, такое рас3 101737положение способствует улучшению условий отвода жидкости и позволяетобеспечить полный отвод пены,образующейся в скруббере.Установка в патрубке ввода газавнутренней поворотной стенки с Фиксирующим приспособлением позволяетрегулировать сечение входного патрубка и угол его конфузорного суженияс целью увеличения скорости входящего газа при...

Номер патента: 1015185

Опубликовано: 30.04.1983

Авторы: Двойнишников, Козлов, Пелипенко, Скопцов, Трофимченко, Черняев

МПК: F23D 1/06

Метки: горелка, пылеугольная

...неравномерность концентрационных и скоростных полей на выходе из горелки, что приводит к ухудшецио контакта топлива и воздуха. Цель пзобреСпинповышение надежности и эффективности сжигация.Г 10 ст 1)в;Сцца 51 неь,1 остичсгся те 11, то пылеуго;ьой ч)рслке, со)1 сржа 11 сЙ расположенные рядом щслсвыс к; "а,ы для подачи аэросмеси, а также нак,Опсчпые не- встречу один к другому соЛа вгоричшно воздуха, размещенные между канала)1 и аэросмеси, расстоянием от точек гсрес 1 - чения осей сопел со срезами их амбразур до плоскости среза упомянутых каналов, составля)опем не более 0,7 их высоты в этой плоскости, выходной участок каждого и 1 елевого канала для подачи аэросмеси выполнен коцфузорным и разделен на два отсека, наклонных навстречу один...

Номер патента: 1011981

Опубликовано: 15.04.1983

Авторы: Пелипенко, Погонин, Полянский, Шаповалов

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнение

...пластинами и соединенс ними шарнирно,При этом устройство для твердой смазки шарнирно соединено с неподвижной камерой с возможностью свободного перемещения в вертикальной плоскости при постоянном биении печи.На фиг, 1 представлено уплотнение, продольный разрез; на фиг. 2 - вид А нафиг, 1; на фиг. 3 - вид Б на фиг. 1; нафиг. 4 - разрез В - В на фиг. 3; на фиг. 5 -разрез Г - Г на фиг. 3; на фиг, 6 - схемагоризонтального перемещения бусин принаклонном перемещении лепестков.Уплотнение вращающейся печи состоитиз уплотнительного кольца 1, выполненногоиз отдельных шарнирно связанных элементов 2, устройства для твердой смазки ю 3, 5 10 15 20 25 ЗО 35 40 45 50 шарнира 4, кронштейна 5, троса 6, натяжного груза 7. Одним концом элементы...

Номер патента: 994142

Опубликовано: 07.02.1983

Авторы: Копетюк, Пелипенко, Пронин, Хатукай

МПК: B23B 29/32

Метки: головка, револьверная

...скрепленную с держателем 2 револьверной головки, происходит его отжим. В это время отпроизвольного поворота держатель удерживается пятью подпружиненными пальцами 19, взаимодействующими с диском 20, жестко установленным на корпусе 1, Когда держатель прижат к корпусу 1, ведущие пальцы 22, подвижноустановленные в держателе 2 и постоянно поджатые пружинами, находятсяна периферии ведущего диска 21 в положении, изображенном на фиг, 5штрих-пунктирными линиями, Вместес валом 17 вращается диск 21. Покаосуществляется отход держателя 2револьверной головки от корпуса 1,пазы диска 21 приближаются к пальцам22. К моменту их смыкания индексирующие диски 4 и 5 полностью выйдутиз зацепления друг с другом. Послезападания пальцев 22 в пазы диска21...

Номер патента: 976217

Опубликовано: 23.11.1982

Авторы: Глухов, Двойнишников, Ковалев, Козлов, Никифоров, Пелипенко, Савицкий, Скопцов, Трофимченко, Черняев

МПК: F23C 5/28

Метки: топка

...б расположены в воздушных коробах 4 с образованием зазоров с ихверхними стенками 7, Расстояние между коробами 4 ограничено пределами 30 .0,51-0,215 Ь, а высота пылеугольныхсопел 6 составляет 0,4-0,81, где 1высота воздушных коробов,4, а Ьглубина камеры 1 сгорания,Топка работает следующим образом.Воздух и аэросмесь поступают втопку соответственно через короба 4 5и сопла 6, образуя на входе в камеру,1 топливовоздушные струи с повышеннойконцентрацией топлива в нижней, авоздуха - в верхней их.части, чтоусиливает контакт рециркулирующих 4 Отопочных газов с основной массой топлива. В результате взаимодействиядвух групп струй, движущихся в направлении стенок 2 и 3 камеры 1 сгорания, при сниженном уровне ввода 35аэросмеси в...

Номер патента: 966472

Опубликовано: 15.10.1982

Автор: Пелипенко

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнение

...подпружиненные ползуны3 с продольным пазом, ограниченные двумя гайками 4. К ползуну 3 шарнирно крепят сменный по мере износа элемент 5. Под действием пружины 6 эле 26мент 5 занимает положение на оболочкепечи, учитывая ее некруглость. Кольца 1 и 2 с упругию стержнями 7 образуют каркас в виде беличьей клетки,цто оЬеспечивает равномерность нагруз-ю трущихся элементов 5. Кольца 1 и2 удобно изготовлять в виде двухпрлуколец и. сварить непосредственнопри установке уплотнения. Огнестойкая ткань в виде гофрированного кольЗО ца 8 закреплена зажимом 9. Запасткани по ширине позволяет избежатьее нагружения на разрыв в процессеколебаний кольца 2 вместе с печью.Длина и диаметр упругих стержней7 подобраны так, что они обеспечивают колебание...

Номер патента: 953368

Опубликовано: 23.08.1982

Авторы: Двойнишников, Козлов, Кузьмин, Молчанов, Пелипенко, Трофимченко, Черняев

МПК: F23C 5/28

Метки: топка

...установленные на ее противоположных стенках 1 на одном уровне соответственно горелки 2 и воздухоподводящие сопловые аппараты 3, расположенные горизонтальными рядами с равными шагами, причем сопловые аппаоаты 3 смещены на половину шага по горизонтали относительно горелок 2. Каждый сопловой аппарат 3 образован парой наклонных друг к дру гу коробов 4, расположенных в одной вертикальной плоскости.Топка работает следующим образом, Струи аэросмеси, истекающие из горелок 2, движутся .в направлении стен ки 1. В промежутках межд струями аэросмеси и навстречу им со стороны стенки 1 распространяются воздушные потоки, каждый из которых является ререзультатом взаимодействия воздушных струй, истекающих из коробов 4.При, соударении воздушных струй...

Номер патента: 947602

Опубликовано: 30.07.1982

Автор: Пелипенко

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнение

...недостаточнойкоррозиестойкостью и огнестойкостьюуплотнения, с одновременным снижениемметаллоемкости уплотнительного кольца в несколько раз.На Фиг. 1 изображено уплотнение,разрез; на фиг. 2 - вид по стрелке Лна фиг.1; на фиг. 3 - сечение Б-Б нафиг,1; на Фиг. 4 - узел 1 на фиг.1на фиг. 5 - вид по стрелке В наФиг. 1; на фиг. 6 - вид по стрелке Гна фиг.5.Уплотнение состоит из кольца 1,выполненного из отдельных элементов,входящих друг в друга, и состоящихиз двух тонких (толщина 0,4-0,6 мм)разновеликих металлических пластин 2и 3, приваренных электроконтактнойсваркой или заклепками друг к другу 4 Ов нахлестку в точках О и усиленногопо краям приваркой накладок 4. Широкую пластину 2 одного элемента вставляют между пластинами 2 и 3...

Номер патента: 916906

Опубликовано: 30.03.1982

Авторы: Беляев, Пелипенко

МПК: F24D 17/00

Метки: пункте, расхода, тепла, тепловом

...ступеней подающуюмагистраль 3, регулятор 4 расхода, трубопровод 5, соединяющий водонагреватели,обратный трубопровод 6 из системы отопления, обратную магистраль 7, обводнойтрубопровод 8, задвижку 9, трубопроводы 10. и 11 холодной и нагреваемой воды, дополнительный водонагреватель 12,трубопровод 1 3, соединяющий обратныйтрубопровод системы отопления с соединительным трубопроводом, многоходовойрегулирующий орган 14, исполнйтельныймеханизм 15, блок управления 16, датчики 171 9 температуры,Устройство работает следующим образом.50Холодная вода, поступающая по трубопроводу 10, нагревается в первой 1 ивторой 2 ступенях водонагревателя и потруб онроводу 11 йаправляется, в распределительные магистрали (не показаны)системы горячего водоснабжения....

Номер патента: 884892

Опубликовано: 30.11.1981

Автор: Пелипенко

МПК: B23D 43/02

Метки: дорн

...дорнапроизводится винтом 3 посредствомперемещения плунжера 4, контактирующего с гидропластом 5, заполняющимполость корпуса 1. Максимальный уголподъема винтовой канавки не превышает угла трения.1 О Дорн работает следующим образом.В рабочем положении дорн устанавливается заборным концом в отверстиеобрабатываемой. детали, закрепленнойв приспособлении. К дорну подводитсЯшток, который прижимает его статическим усилием, выбираемым в зависимости от обрабатываемого диаметра,затем включается вибратор. В результате сложения статического усилияпригруэа и динамического усилия, соз"даваемого вибратором, дорн проталкивается через заготовку.В процессе дорнования используетсясмазка (сульфофрезол)Перед вибродорнованием внутренняя поверхностьгильзы...

Номер патента: 870787

Опубликовано: 07.10.1981

Авторы: Доможилов, Пелипенко, Пронин

МПК: F16D 3/56

Метки: дисковая, муфта, полужесткая

...со бой через проставки и с полумуфтамиузлами крепления, проставки выполнены в виде двух секторов, на полумуфтах в местах крепления дисков выполнены секторные выступы, а узлы крепления расположены диаметрально противоположно и содержат по два резьбовых элемента,На фиг,1 изображен общий вид муфтыт на фиг.2 - вид по Стредке Б наФиг,1 у на Фиг.З в .вид по стрелке Вна фиг,1 з на фиг.4 - разрез по А-Ана Фиг,З.Муфта состоит из полумуфты 1 и 2,установленных на валах 3 и 4, Междуполумуфтами расположены гибкие пластинчатые диски 5 и б, соединенныемежду собой через проставки 7, выполненные в виде секторов, болтами 8 игайками 9. На полумуфтах 1 и 2 выполнены секторные выступы, к которымкрепятся диски 5 и 6 винтами 10.Узлы крепления дисков между...

Номер патента: 783344

Опубликовано: 30.11.1980

Авторы: Беляков, Варэн, Виноградов, Волков, Купершток, Мастицкий, Нетреба, Пелипенко, Переворочаев, Прилепский, Протасов, Тыренко

МПК: C21C 5/04

Метки: выплавке, наведения, стали, шлака

...от"примененияставролйта. Различные .сОотвошения используются в зависимости от избыточного :содержания углерода в металле. Оптимальное превышение содержания углерода в металле в конце плавления над среднезаданным в готовой стали обычно ограничивается нижним и верх-, ним пределами. Так, для 250-тонных мартеновских печей с умеренной интенсивностью продувки ванны кислородом рекомендуемое содержание углерода по расплавлении должно превы шать среднее в готовой стали на 0,8- 1,2. При этом интенсивное проведе-ние"периода доводки предусматривает .полировку ванны твердыми окислителями. Соотношение ставролит-окалина 1:(0,2-1,0) соответствует возможным и допускаемым пределам содержания углерода в металле по расплавлении.Пример осуществления...

Номер патента: 781518

Опубликовано: 23.11.1980

Авторы: Макарьин, Пелипенко

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнение

...вид Д нафиг. 1; на фиг. 7 - разрез Е-Е нафиг. 1; на фиг, 8 - вид Ж на фиг. 7,.уплотнение для вращающейся печи-состоит иэ уплотнительного кольца1, выполненного из отдельных элементов 2, устройства 3 для твердой смазки, кронштейнов 4 и 5, троса 6 игруза 7,5Элемент 2 состоит иэ пустотелойбусины 8, внутри которой пропущентрос 6, верхней 9 и нижней 10 пластин,соединенных между собой электроэаклепками 11,0Бусина 8 имеет на одном конце сферический выступ, на другом - сферическую впадину для шарнирного соединения с соседними элементами уплотнительного кольца 1, а образующаябусины выполнена по радиусу, равному 15радиусу поворотной части корпуса печи12.При помощи болта 13 элемент 2 сое" диняется с закрепленным на неповоротной части 14 печи 12...

Номер патента: 747621

Опубликовано: 15.07.1980

Авторы: Кавера, Пелипенко, Шпак

МПК: B23B 25/06

Метки: датчика, крепления, линейных, металлорежущего, органа, отсчета, перемещений, подвижного, станка

...ВТМ 1 В 11.Устройство работает следующим образом. После команды на движение ползуна 1 начинает перемещаться соединенный с ним упругим элементом 5 датчик 6 с шестерней, .которая находится в зацеплении с рейкой 8. При этом приводится в движение кинематика датчика 6, взаимбдействующая с вращающимся трансформатором 11, выполняющимфункции электрического датчика, которьЙ ре - гистрирует угол поворота измерителшого элемента (в данном случае шестерни 7) и передает сигнал-информацик) в устройство числового программного управлеп. 3;,есь сигналы регистрируются и по величине у.ла определяется путь, пройденный гОдги)кггым органом, в частности ползуном 1. Кинематика датчика 6 выполнена в данном случае таким образом, что за путь датчика н 2 мм...

Номер патента: 595122

Опубликовано: 28.02.1978

Авторы: Антоненко, Доможилов, Пелипенко, Троянов

МПК: B23Q 11/10

Метки: охлаждения

...клапан 6, прижатыйпружиной 7, опирающейся на штифт 8, к уплотнительной кольцевой прокладке 9. Прокладка 9 опирается на втулку 10, закрепленную в корпусе 3 распределителя винтом 11. о Клапан 6 снабжен двумя полостями 12 и 13,выполненными с обеих торцов и разделяющихся буртиком 14. В одной полости 12 установлена пружина 7, со второй полостью 13 пересекается радиальное сквозное отверстие 5 15, примыкающее к буртику 14. Камера 5герметизирована уплотнениями 16 и 17. В инструментальном блоке 18 (см. фиг. 1) револьверной головки 19 выполнено отверстие 20, снабженное кольцевым уплотнением 21 и со общающееся с полостью 13 клапана. Торецклапана в закрытом положении выступает из корпуса распределителя на расстояние, меньшее осевого хода...

Номер патента: 466111

Опубликовано: 05.04.1975

Авторы: Ананикян, Пелипенко

МПК: B29C 17/00

Метки: конца, формования, шланга

...канавкой, имеющей выходы 8 и 9 в полости 4 и 10, и клапан .1 стеряня 7, который взаимодействует с торцом кольца 12, досылая его до упора 13, кроме того, устройство снабжено рукоятками 14 и 15. Штоки 16 и 17 поршней 3 и 5 образуют захват конца обрабатываемого шланга.Устройство работает следующимВ исходном положении поршень 35 в крайнем левом положении, поршедействием пружины отжат вправо до упора, а стержень 7 - до упора влево, На хлорвиниловый шланг надевают кольцо 12 на расстоянии 40 - 50 мм от края, после чего конец О шланга надевают на клапан 11 стержня 7. Переключив рукоятку 14 крана, подают сжатый воздух в полость 4, при этом штоками поршней плотно заклинивается конец шланга. Затем досылают стержень 7 вправо до упора, 5 тем самым...

Номер патента: 422096

Опубликовано: 30.03.1974

Авторы: Панчул, Пелипенко

МПК: H03K 7/02

Метки: амплитудный, импульсных, модулятор, сигналов, транзисторный

...несущей.Ключевой каскад 2 - это эмиттерная нагрузка транзистора 1, поэтому при подаче модулирующего сигнала на клемму 15 напряженис на эъ 1 иттере модулирующего транзистора воспроизводит форму модулирующего сигнала, При подаче на клемму 16 импульсной несущей в устройстве происходят следующие процессы. В течение паузы клемма 16 через выходной тр апзистор датчика оказывается подключенной к нулевой шине, и отрицательное напряжение смещения, подаваемое на эмиттср транзистора 3, запирает через открытый выходной транзистор датчика и диод 7 транзистор 3. Накопительный конденсатор 10 быстро заряжается через резистор 5 до уроьня напряжения, имсющегося на эмиттере транзистора 1.В течение длительности импульса несущей выходной транзистор датчика...

Номер патента: 373701

Опубликовано: 01.01.1973

Авторы: Богаенко, Пелипенко

МПК: G05B 19/12

Метки: 4eisili, всесоюзная, патентно

...координаты концов путей разгона обработки в обратном направлении и составляютосновную программу.10 Предложенный способ позволяет упроститьрасчетную часть и ускорить подготовку основной программы.Предложенный способ осследующим этапам,15 1) Полный контур детали разбивается наэлементарные контуры вида: прямая линия,дуга окружности, дуга параболы, дуга эллипса и т. п. Определяются технологическиепараметры обработки элементарных конту 20 ров; участки разгона и торможения, начальные и конечные скорости на участках разгона и торможения, направление обработки иРедактор Б, Нанкина Заказ 1705/3 Изд. Мо 1411 Тираж 780 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5...

Номер патента: 398494

Опубликовано: 01.01.1973

Авторы: Гома, Пелипенко

МПК: B66C 3/12

Метки: 398494

...втуРамка 1 с размещ может быть установл грейфера (на чертеж азмещен разъемныи ко о устройства, соединя ем в корпусе 2 устано лка 4.енным в ней корпусом ена на верхней травер е не показана). аннь прав еся т ната йбьт,Предлагаемое устройство отличается от известных тем, что его корпус выполнен в виде плавающей шайбы, размещенной в рамке, ограничивающей ее перемещение, а направляющая втулка имеет форму сферической опоры скольжения для возможности ее само- центрирования при соприкосновении с канатом,Такое вьвполнение устройства снижает нагрузки на канат, уменьшает его перегиб при отклонении и защищает канат от трения при вращении его вокруг своей оси, что в целом обеспечивает уменьшение износа каната.На фиг. 1 изображено устройство, вид...

Номер патента: 390408

Опубликовано: 01.01.1973

Авторы: Богомолов, Пелипенко

МПК: G01N 3/12

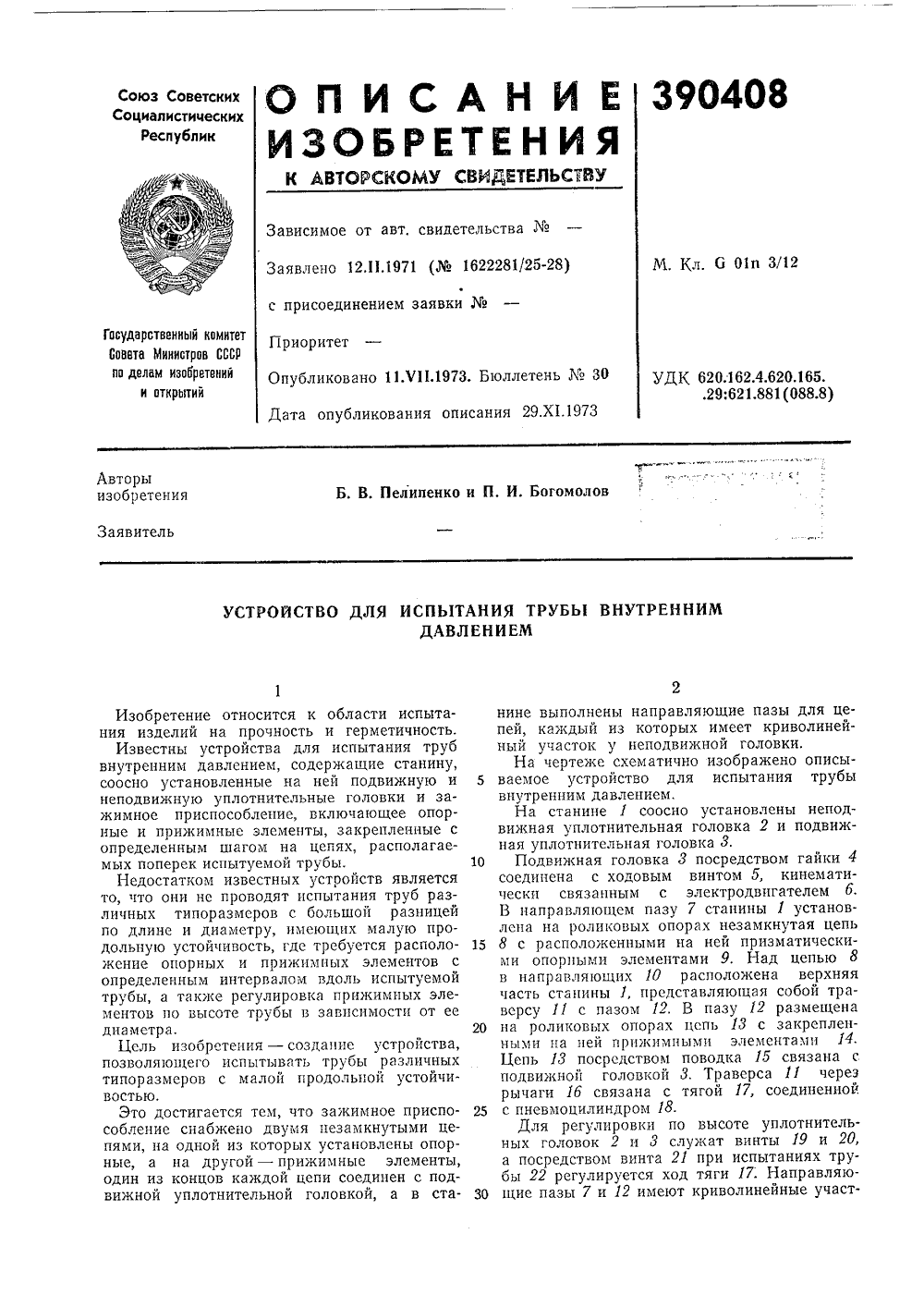

Метки: внутренним, испытания, трубы

...связанным с электродвигателем б.В направляющем пазу 7 станины 1 установлена на роликовых опорах незамкнутая цепь 15 8 с расположенными на ней призматическими опорными элементами 9. Над цепью 8 в направляющих 10 расположена верхняя часть станины 1, представляющая собой траверсу 1 с пазом 12, В пазу 12 размещена 20 ца роликовых опорах цепь 13 с закрепленными ца цей прцкимнымц элементамц 14.Цепь 13 посредством поводка 15 связана с подвижной головкой 3, Траверса 11 через рычаги 1 б связана с тягой 17, соединенной 25 с пневмоцилиндром 18.Для регулировки по высоте уплотнительных головок 2 и 3 служат винты 19 и 20, а посредством винта 21 при испытаниях трубы 22 регулируется ход тяги 17; Направляю щие пазы 7 и 12 имеют криволинейные...

Номер патента: 332024

Опубликовано: 01.01.1972

Авторы: Пелипенко, Соболев

МПК: B66C 17/00

Метки: вивтотсна, краншсесошшно-х«, мостовой

...чертеже схематически изображен описываемый кран, вид в плане.На пролетных балках 1 крана, примьпсающих к концевым балкам 2, смонтированы подтележечные рельсы 3, по которым перемещается грузовая тележка 4. На площадке 5 размещен центральный привод 6 механизма передвижения крана, с помощью трансмис 2сионных валов 7 связанный с ведущими коническими колесами 8, Ведомые ходовые колеса 9 смонтированы на противоположных концах балок 2. Рабочая ширина Ь, обода колес 9 не менее чем на 25% превышает ширину Ьг обода колес 8.Колеса 8 и 9 размещены одни от других нарасстоянии а, расстояние между подтележечными рельсами 3 равно с. Ось тгг колеи рель сов 3 смещена относительно оси г колеснойбазы в сторону ведущих колес 8 на расстояние 1)0,05 а....

Номер патента: 278065

Опубликовано: 01.01.1970

Авторы: Пелипенко, Шейнман

МПК: B66C 15/00

Метки: грейферного, крана, стрелы, уравновешивания

...противовеса и крат 2 п ности обратного полиспаста, который образуется тросом 12 и блоками 13, 14, вес грейфера уравновешивается ца валу барабана 11.Вес каждого противовеса составляет половину веса грейфера, а при наличии обратного 25 полиспаста возрастает пропорционально кратности полиспаста. Изобретение относится к грузоподъемцым кранам, применяемым на строительных работах.Известны усгройства для уравцовешивацця стрел грейферцых кранов, состоящие из протцвовесо, подвешенных ца обратных полиспастах. Однако та и не устройства, предназ на чеши для уравновешивания стрелы или грейфера и, кроме того, них применяются противовесы, примерно равные весу стрелы, что значительно утяжеляет кран.Целью изобретения является создание противовеса для...

Номер патента: 272133

Опубликовано: 01.01.1970

Авторы: Берль, Пелипенко

МПК: B65G 53/10

Метки: камерный, питатель

...подпружиненный отсекающий колпак, свободно насаженный на шток пневмоцилиндра и взаимодействующий с жестко закрепленным на штоке буртиком. Впускной и 15 выпускной клапаны соединены друг с другом центрирующей пружиной.На чертеже схематически изображен предлагаемый камерный питатель, разрез.Камерный питатель содержит шлюзовую ка меру 1, смонтированную между питающим бункером 2 низкого давления и технологическим аппаратом 3 высокого давления.Загрузочное и разгрузочное отверстия шлюзовой камеры 1 перекрыты соответственно 25 впускным 4 и выпускным 5 клапанами, закрепленными на штоках пневмоцилиндров б и 7, помещенных в защитные колпаки 8 и 9.На штоке пневмоцилиндра б жестко закреплен буртик 10, взаимодействующий при своем 30...
