Пашков

Номер патента: 1355304

Опубликовано: 30.11.1987

Авторы: Пашков, Подкустов, Потапов, Родин, Федоров, Финагин, Фролочкин

МПК: B21B 17/14

Метки: инструмент, продольной, прокатки, стана, технологический

...инструменту стана продольной про. катки, и наиболее эффективно можеть быть использовано при безоправочной прокатке круглых профилей в непрерыв ных станах.Целью изобретения является повышение долговечности инструмента и 1 О уменьшение кривизны проката.На чертеже схематично показан технологический инструмент.Технологический инструмент стана продольной прокатки включает после довательно расположенные черновые, предчистовые и чистовые калибры с уменьшающимся по ходу прокатки поперечным сечением, образованные двумя ручьевыми валками 1, и правильные 2 О калибры, образованные тремя ручьевыми валками 2-4. Два ручьевых валка 2 и 3 установлены по другую сторону от оси прокатки относительно третьего приводного валка 4, а оси этих вал ков...

Номер патента: 1350184

Опубликовано: 07.11.1987

Авторы: Абзалов, Кузнецов, Пашков, Тверитин, Чернышова, Чеснокова, Щеблыкин, Юсфин

МПК: C22B 1/20, C22B 1/242

Метки: окатышей, производства, шихта

...значительное тормозящее воздействие на процессы окисления сернистых соединений железа. Использование в шихте окатышей мягкообожженной (т.е. известняка, обожженного при температуре до 1100-1200 С)извести не оказывает существенного влияния на конечное содержание серы в обожженных окатышах.На чертеже представлена зависимость степени удаления серы при обжиге окатышей из концентрата от температуры обжига известняка (продолжительность обжига 12 мин).В мягкообожженной извести содержание СаСО находится в пределах 4-127., Даже в таких количествах присутствие неразложившегося известняка оказывает заметное тормозящее воздействие на процессы десульфоризации при обжиге окатышей, причем величина этого воздействия идентична аналогичной величине при...

Номер патента: 1349952

Опубликовано: 07.11.1987

Автор: Пашков

МПК: B23P 19/10

Метки: сборки

...например, на конечном звене промышленного робота, содержит корпус 1, в центральном отверстии которого размещен хвостовик платформы 2, несущей захватный орган 3 с приводом 4. В корпусе 1 и платформе 2 выполнены кольцевые проточки соответственно 5 и 6 со скошенными боковыми поверхностями. Кольцевые проточки 5 и 6 образуют кольцевую полость 7, в которой размещено тело качения - шарик 8, причем полость 7 соединена с источником сжатого воздуха (не показан) с помощью тангенциальных отверстий 9, выполненных в корпусе 1. На хвостовике платформы 2 выполнен кольцевой выступ 10. Упругий элемент 11 в виде скрепленных между собой мембранных пружин связывает корпус 1 с платформой 2, Собираемые детали валик 12 и диск 13. Устройство работает...

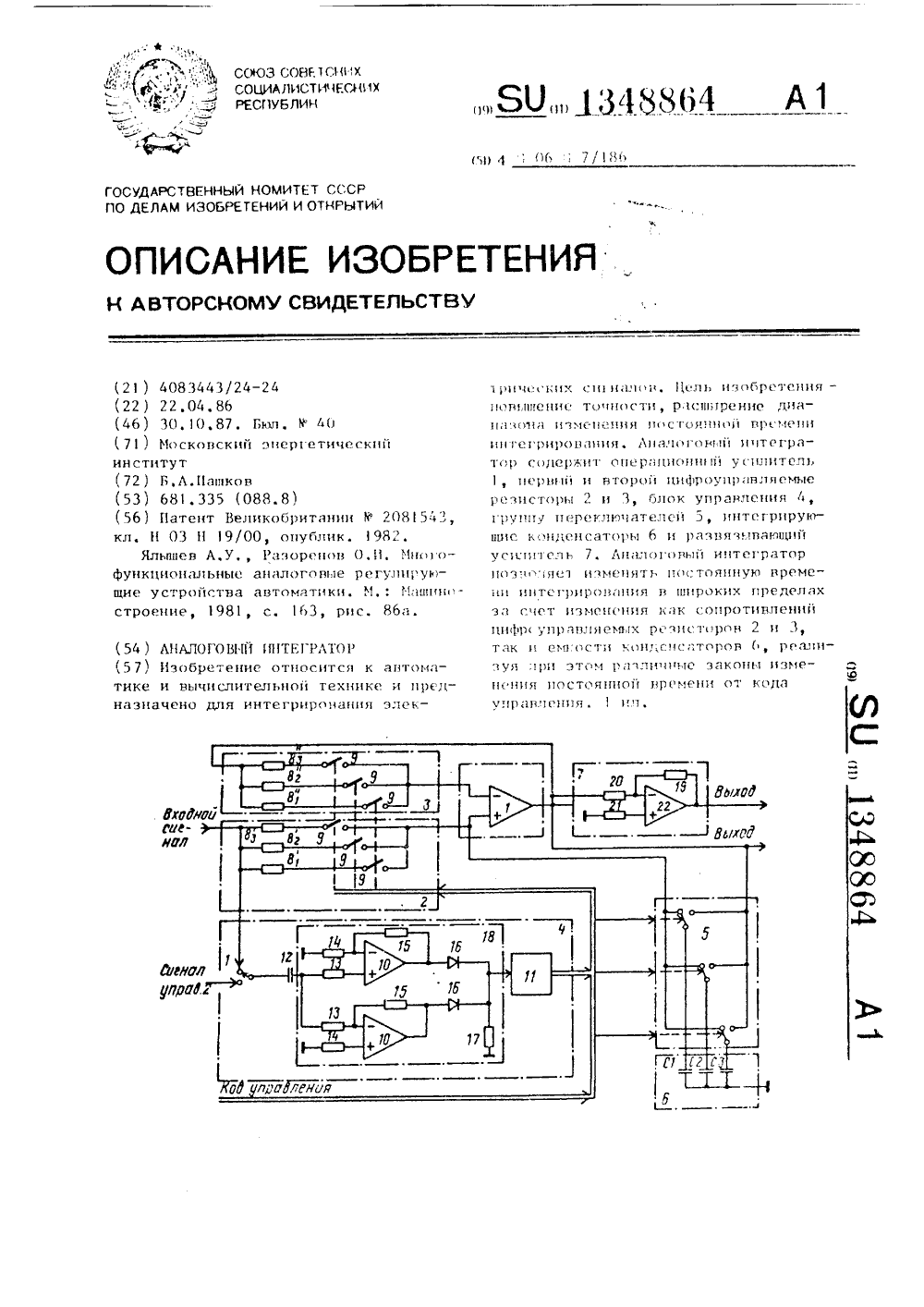

Номер патента: 1348864

Опубликовано: 30.10.1987

Автор: Пашков

МПК: G06G 7/186

Метки: аналоговый, интегратор

...5 ис р(.ключателеи, 1)О(.тундющим от блока 4 управления. 1 аример) лри цроцорционалиом неже( тком иэ;енении Евичцым кодом управления постояннойГремеци емкости кндецсаторов должны игРть сотц)ие)пе 6,: 6,: 61;2:42:; при Тостнцом соиротиеспени рс пс Ор, ).Л111 дким обрдзом, в ицтс грдторР постояиую нремс ци ицтс гририздця м)ж -Цт) Р.ГУЛИРОЯДтЬ .тУИРЦЧДтО ЗД СЧС т и змеИРцил кдкОпрзтиест(ени( 1)е зи-то - ров 8, тдк и емкости конденсаторов 6, При этзм, дддяая рдзличные соотцс- шецил между сопротизлецием резигторов а тдежР МРжду Величш 1 ой Рмкоти коцдецгдторов, можно получат рд эличцые здкоцы изменения постояццои времени н функции от кода управления, Так при двоичном коде упрдяпеция и одовремецном пропорииоцаьцом измепении сопротивлений и...

Номер патента: 876017

Опубликовано: 23.10.1987

Авторы: Билак, Кузнецов, Куратьев, Пашков, Стельмах, Цветков, Шестаков

МПК: H01S 3/091

Метки: лазер, накачкой, светодиодами, твердотельный

...Использование жидкости .в качестве иммерсионной среды не позволяет использовать ее для крепления активного элемента. В этом случае не обходимо для этой цели использовать дополнительные узлы, что приводит к усложнению конструкций. Кроме того, из-за отсутствия теплоотвода от светодиодов, конструкция может работать только в режиме одиночных импульсов.Целью настоящего изобретения явля ется устранение указанных недостатков и увеличение как коэффициента полезного действия лазера, так исредней мощности лазерного излучения,Указанная цель достигается тем,что в известном твердотельном лазересо светодиодной накачкой, содержащемактивный элемент, линейные сборкисветодиодов, расположенные вдоль боковой поверхности активного...

Номер патента: 1344499

Опубликовано: 15.10.1987

Авторы: Вишняков, Гельбштейн, Каминская, Каминский, Козлов, Мотыль, Пашков, Чава

МПК: B22C 1/02, B22C 9/00

Метки: литейных, стержней, форм

...их к заливке.В процессе уплотнения форм и стержней, а также в процессеих транспортировки и подготовки к заливке, поверхностная влажность форм и стержней уменьшается, что приводит к повьппенной их осыпаемости.Пля стабилизации поверхностной прочности форм и стержней при высыхании их поверхности на 30-757 от первоначальной влажности формы и стержни дополнительно пропитывают раствором гигроскопичной соли, например 407.-ным раствором хлористого кальция, на глубину 2-3 мм. Такая глубина пропитки достигается при расходе раствора гигроскопичной соли в количестве 130 г/м поверхности формы или стержня.Свойства форм и стержней, изготовленных предлагаемым способом, приведены в таблице.Таким образом, пропитка поверхности формы или стержня...

Номер патента: 1342490

Опубликовано: 07.10.1987

Автор: Пашков

МПК: A61B 17/56

Метки: кисти, кольцевидных, пальцев, связок, формирования

...повреждений сухожилий"сгибателей пальцев кисти,Целью изобретения является обеспечение движения в раннем послеоперационном периоде благодаря тому, что на уровне восстановленных кольцевидных связок накладывают удерживающие сухожилия в правильном положении петли из полиамидной нити.Способ осуществляют следующим ооразом.Разрезом на боковой поверхности пальца на всем его протяжении сухожилие глубокого сгибателя освобождают от спаекь После тендолиза вывих,нутое в ладонную сторону сухожилие с помощью пинцета смещают к основной и средней фалангам и на уровне основаниК этих фаланг из толстой (0,8 мм) полиамидной нити (леска). создают петлю, проведенную поперечно над сухожилием по ладонной его поверхности, концы которой выводят на тыльную...

Номер патента: 1338908

Опубликовано: 23.09.1987

Авторы: Пашков, Сычев, Федоров

МПК: B21B 17/00

Метки: клетей, многоклетьевого, соосности, стана

...Навходной стороне стана установлена указательная шкала 5 с указателем номеров клетей, а в калибрах размещен ступенчатый стержень 6, диаметры ступеней которого соответствуют калибрам, а длина каждой ступени составляет не более 1+1/(и) от межклетьевого расстояния, где и - число клетей. стана.Устройство работает следующим образом.Допустим, что смещена по ходу проката вторая клеть 2 (ввиду малости смещений по отношению к диаметру валков и условности масштаба величина смещения не показана), По мере перемещения ступенчатого стержня 6 вдоль оси стана ступень, соответствующая калибру второй клети, застревает на входе в калибр. При этом за счет того, что шаг ступеней больше межклетьевого расстояния, в калибры клетей, следующих за смещенной с 10...

Номер патента: 1335447

Опубликовано: 07.09.1987

Авторы: Пашков, Погорелов, Цветков

МПК: B25J 11/00

Метки: модуль, промышленного, робота

...фиг.1 показана кинематическаясхема модуля промышленного робота;на фиг.2 - то же, при выдвинутом штоке силового цилиндра, на фиг3 - рабочая зона.Модуль промышленного робота состоит из основания 1, подвижной платформы 2, четырех элементов 3 стержневого типа, шарнирно связанных с основанием и платформой, поворотного диска4 со следящим приводом 5 и основногоследящего привода 6, выполненного ввиде силового цилиндра, корпус 7 которого шарнирно связан с геометрическим центром 8 платформы 2, а шток 9 -с периферией диска 4. Отработка угловых . и линейных Ь. перемещений вы 1ходных элементов приводов отслеживается датчиками 10 и 11,Модуль работает следующим образом,При подаче рабочего тела в силовой цилиндр и выдвижении его штока 9на величину...

Номер патента: 1334293

Опубликовано: 30.08.1987

Авторы: Корницкий, Пашков, Федюшкин, Яковлев

МПК: H02K 1/02, H02K 15/02

Метки: магнитопровода, электрической

...с пакетом пластин 1 в корпусе 8, на Центральная часть магнитапровода статора, состоящая из круглых стальных пластин 1, изготавливается обычными методами путем вырубки их из ру лонной ленты (Фиг,1). Шайбы 2 магнитопровода статора и ротора выполняются из композиционного магнитомягкого материала на осноВе штамповочных элементов 5 и железнодорожного порошка. При этом спинку и зубцовую часть изготавливают раздельно - зубцовую часть получают путемкомпрессионного прессования из железного порошка с давлением б 00 - 1000 МПа, а кольцеобразную спинку 4 получают путем упорядоченной укладки слоями элементов 5 в горизонтальной плоскости в кольцевом пространстве формы 10, между .коп 3 2пусом и цилиндрической оправкой 11.При этом используют...

Номер патента: 1325437

Опубликовано: 23.07.1987

Авторы: Нечаев, Пашков

МПК: G05F 1/569

Метки: защитой, постоянного, стабилизатор

...орган 15 индикации. Элемент 15 индикации включен между эмиттером управляющего транзистора 1 и выводом 8 для,подключения нагрузки.Стабилизатор напряжения постоянного тока с защитой работает следующим образом.При номинальном токе нагрузки све 4 тодиод 7 открывается и начинает светиться, что сигнализирует о нормальной работе стабилизатора, В этом случае стабилитрон 12 и полевой транзистор 10 закрыты и В Работе схемы не 50 учавствуют. При увеличении тока наг- рузки напряжение на выходе стабилизатора падает, ток, протекающий через светодиод 7, также падает, поэто" му его яркость свечения уменьшается, что свидетельствует о перегрузке, В случае короткого замыкания светодиод 7 гаснет и ток начинает протекать через светодиод 13, свечение которо...

Номер патента: 1320040

Опубликовано: 30.06.1987

Авторы: Пашков, Пряхин, Табатчиков, Филимонов, Яно

МПК: B23K 35/365

Метки: высокопрочных, низколегированных, покрытия, сварки, состав, сталей, электродного

...в покрытии мрамора менее 317 происходит насыщение азотом металла шва, что неблагоприятно сказывается на его механических свойствах, а при введении мрамора более 347 возрастает угар марганца и кремния, увеличивается температурный интервал кристаллизации шпака. Содержание плавикового шпата менее 207 не обеспечивает получения короткого шлака, что приводит к ухудшению формы шва. При содержании плавикового шпата более 257 образуется жидко- текучий шлак, не покрывающий верхнюю часть валика, ухудшается отделимость шлаковой корки. Содержание рутилово. го концентрата менее 127 не обеспечивает устойчивого горения дуги в широком диапазоне токов, наблюдается ухудшение формирования шва. При введении более 177 рутилового концентрата образуется шпак...

Номер патента: 1320000

Опубликовано: 30.06.1987

Авторы: Бурняшев, Зимовец, Пашков, Подкустов, Потапов, Родин, Рябов, Супонин, Тарасов

МПК: B21K 1/22

Метки: горячей, деформации, пластической

...исследованиям, проведенным для стелей ШХ 15 и Ст 20, при охлаждении с температур высокотемпературного максимума пластичности низкотемпературный максимум пластичности не наблюдается (фиг.1). Это объясняется различным энергетическим состоянием кристаллической решетки, получившейся в результате превращения аустенита в зернистый перлит (исходная структура образцов) и в пластинчатый перлит (при охлаждении на воздухе с температуры 1100 С). Для достижения низкотемпературного максимума .пластичности с исходногонагрева надо получить структуру бейнита, что достигается охлаждениемматериала до температуры на 250450 С ниже температуры перлитногопревращения со скоростью не менеео20 С/с. Меньшая скорость охлажденияне позволяет получить...

Номер патента: 1312524

Опубликовано: 23.05.1987

Авторы: Борцов, Егоров, Пашков, Черных, Юнгер

МПК: G05B 13/02

Метки: самонастраивающаяся

...2 регулирования, устройство 3 сравнения, модель 4, блок 5 релейных элементов, блок 6 фильтров, первый инвертор 7 и второй инвертор 8.Самонастраивающаяся система управления работает следующим образом.Задающий входной сигнал системы поступает на первый вход сумматора 1. С выхода сумматора 1 сигнал, равный отклонению регулируемой переменной на втором и третьем входах сумматора 1 от заданного значения входной переменной на первом входе, поступает на вход объекта 2 регулирования и вход модели 4. При совпадении динамических свойств объекта 2 регулирования и модели 4 сигналы, поступающие на первый и второй входы сравнивающего устройства 3, равны и поэтому сигнал с выхода сравнивающего устройства 3 равен нулю. При этом работает лишь контур из...

Номер патента: 1311908

Опубликовано: 23.05.1987

Авторы: Игнатович, Исакиев, Карлов, Копп, Пашков, Тамарин, Фоменко, Харин

МПК: B23Q 41/00

Метки: сборочный, центр

...3 и 42 расположена под столешницей стола 2.Сборочный центр работает следующим образом.В секциях 36 и 37 стеллажей 35 предварительно размещаются спутники 30 с кассетами 31 - 34 с пространственно упорядоченными собираемыми деталями и спутники с контейнерами 55 с деталями, расположенными навалом.Перед началом разгрузки отработанных кассет включаются отсекатели участка 12 и потока 13, что необходимо для освобождения от отработанных кассет 31 - 34 базирующих позиций 19 - 29 (фиг. 2), в ходекоторого у адресных устроиств спутниковкассет с помощью адресователя 69 (фиг. 5) изменяется адрес.Манипулятор 3 вводит пальцы 72 (фиг. 7) сцепного устройства 70 в отверстие сцепной скобы 53 спутника кассеты 31 и после опускания базирующих пальцев 52 и...

Номер патента: 1309211

Опубликовано: 07.05.1987

Авторы: Пашков, Шапиро

МПК: H02M 3/335

Метки: высоковольтный, источник, постоянного, стабилизированный

...К моменту 1, окончания импульса синхронизации Ь, ток , достигает максимального значения, величина которого определяется напряжением питания преобразователя 6, индуктивностью первичной обмотки трансформатора 8 и длительностью- импульса синхронизации (7.В индуктивности трансформатора 8 происходит накопление энергии, величина которой зависит от величины индуктивности и токаПосле окончания импульса синхронизации У, т. е. в момент 1 транзистор 7 закрывается и накопленная в трансформаторе 8 энергия через высоковольтный выпрямитель 9 поступает в нагрузку. За счет того, что время накопления энергии в несколько раз превышает время ее отдачи, импульс напряжения (7, на коллекторе закрытого транзистора 7 во время , - -1, в несколько раз превышает...

Номер патента: 1303185

Опубликовано: 15.04.1987

Авторы: Голдобин, Пашков

МПК: B02C 4/12, B02C 4/34, F16F 3/00 ...

Метки: дробилка

...а на другой - пазы 16 под выступы 17 в ступице 18 фланца 8.Дробильный агрегат работает следующим образом,Крупные куски материала, попадая в камеру дробления, дробятся зубками 19 вращающегося дробящего органа 2. Благодаря наличию амортизирующего устройства 5 кулиса 3 имеет возможность подниматься и опускаться вместе с дробящим органом 2, изменяя тем самым зазор между постелью 20 основания 4 и кромкой зубка 19. Амортизирующее устройство 5 выполняет две функции. Первая функция - это предохранение конструкции и привода агрегата от поломок,которые могли бы возникнуть при случайном попадании кусков материала чрезмерной прочности. Такие куски расклиниваютсямежду постелью 20 и зубком 19. Усилие от расклинивания передается пружине 12 через валок...

Номер патента: 1303588

Опубликовано: 15.04.1987

Авторы: Бессмертный, Лошак, Панасенко, Пашков, Шеруда, Шкляренко

МПК: C04B 28/18

Метки: силикатных, смесь, сырьевая

...смесь и формуют образцы диаметром и высотой Используют для изготовления силикатных изделий известь 1 ГГ сорта, песок Днепровский, шлаки от электротермической выплавки силико- и ферромарганца, химический состав которых приведен в табл.1.50 мм при удельном давлении прессования 16-18 МПа. Часть отформованных образцов испытывают на сжатие, а часть помещают в автоклав, Запаривание проводят по режиму 1,5-8-1,5 ч при давлении 0,8 МПа,Составы и свойства смеси приведены в табл.2.1303588 сЧ .1 д1о о х о1 Х Ы 5 хо4 ХХо о м аохЕхе э Р Е Ф Ц С й ц.) ХЕ хо Э,1ИоЕ 1 1 1 1 1 е о О( Е 1 л О ад ф ч 1 ч Е о со и хи О О О О О О О О О О Ф Ф Ф Л Ф Л ОСО И 1 СО СО СО Ф й О 1 -О ою-ю е-е -ф юа - СЧ СЧСЧ 1 Ц Н 1Р О о 1 Со хх О х И М 1 И И Ил л л О И а 1 о э ох...

Номер патента: 1301700

Опубликовано: 07.04.1987

Авторы: Пашков, Соловьев, Чикин

МПК: B25J 15/06

Метки: вакуумный, захват

...основной поршень 5. На корпусе 1 и поршнях 3 и 5 расположены эластичные манжеты 6. Поршни уплотнены манжетами 7. В донной части поршня 5 выполнены отверстия 8 для отвода воздуха и закреплен плунжер 9, расположенный в отверстии ступенчатого цилиндра 10, установленного с возможностью перемещения внутри крышки 2 относительно неподвижно закрепленного на нем поршня 11, в штоке которого выполнен канал для подвода давления Р 1 в полость 12. В образованную корпусом, поршнем и цилиндром полость 13 подводится давление Рз. Поршень 3 снабжен упорной шайбой 14 с отверстиями для отвода воздуха. Осевым упором корпуса 1 служит торец крышки 2.Принцип действия захвата можно проследить при захвате детали 15 из матрицы штампа после выполнения второй...

Номер патента: 1301648

Опубликовано: 07.04.1987

Авторы: Пашков, Погорелов

МПК: B23Q 15/00

Метки: вибрациями, нежестких, цилиндрических

...детали, обращенной к режущему инструменту. Придание режущему инструменту симметричных (гармонических) в пределах одного периода колебаний Ьер различной частоты (низкочастотных, высокочастотных и ультразвуковых), что имеет место при использовании известных устройств, когда 20 где Л 1 - время врезания инструмента;Л 12 - время отвода инструмента,способствует улучшению стружкообразования, но не позволяет целенаправлено сколь- либо существенно уменьшить Р, что объясняется практическим равенством сил Г и Гг (фиг.З), приводящим к неравенству ГЛ 11 + МгсоБЯЛ 11 ) Г 2 Л 12,где РЛ 1, - импульс Рпри врезании резца;Г 2 Л 12 - импльс Рпри отводе резца;МгсозаМ - импульс силы, действующей надеталь со стороны задней поверхности резца,...

Номер патента: 1301529

Опубликовано: 07.04.1987

Авторы: Ермаков, Кочерова, Мещанинов, Михеев, Пашков, Ползиков, Саватеев, Шевченко

МПК: B21D 43/00, B21J 13/08, B25J 9/00 ...

Метки: заготовок, между, обрабатывающей, переноса, позициями

...1 -разъема штампа (фиг. 5). Затем происходит опускание поковок в ручей и отход рук из зоны ручьев назад. Использование демпфирующего механизма и упоров с подпружиненным штоком, на котором установлен регулируемый упор взаимодействует с конечным выключателем, установленным на корпусе упора, позволяют совместить движение переноса поковок вращением с опусканием поковки в ручей. Происходит это следующим образом. Привод 9, поворачивая руки 8, перемещает демпфирующий механизм 10 к одному из упоров 12. Демпфирующий механизм 10 упирается в подпружиненный шток 17 и начинает сжимать пружину 19, перемещая шток 17 и гильзу 19 до упора в гайку 20. При этом регулируемый упор 22 воздействует на конечный выключатель 23, который дает команду на...

Номер патента: 1300001

Опубликовано: 30.03.1987

Авторы: Ильенко, Пашков

МПК: C04B 22/00

Метки: бетонной, приготовления, смеси

...бетонных смесей.Цель изобретения - повышение прочности бетона,Бетонную смесь готовят следующимобразом.Предварительно смешивают глину ижидкое стекло плотностью 1150 кг/м3полученную суспензию отстаивают неменее 24 ч, осадок удаляют, Получен-ную добавку в виде жидкой фазы вводят в воду затворения, которую пересмешивают с цементом и заполнителем,прн их соотношении 1:3, и водоцементном отношении В/Ц = 0,5,В качестве цемента используютпортландцемент М 400 (ПЦ 400) илишпакопортландцемент М 300 (ШПЦ 300),а в качестве заполнителя - песок смодулем крупности 1,98. Из приготов"денной бетонной смеси формуют образцы, выдерживают их в течение 3 часовв воздушно-сухих условиях, а затем Смесь жидкого стекла и пластичной глины (прототип) 1+3...

Номер патента: 1299793

Опубликовано: 30.03.1987

Авторы: Замараев, Пашков, Шпигарев

МПК: B27N 3/16

Метки: древесно-волокнистых, линия, плит

...патрубком 12, соединенным трубопроводами 13 с мешалкой 5и выходами мокрых пылеуловителей 14,входы последних соединены с выходамициклонов 1 через вентилятор 15,асистема форсунок 4 соединена с массным бассейном 7.Кроме того, Г-образный патрубок12 выполнен поворотным с помощью рукоятки 16 для регулирования высотыотбираемого слоя кондиционных древесных частиц.Линия изготовления древесно-волокнистых плит содержит промежуточнуюемкость 17, емкость 18 запаса и емкость 19 приготовления суспензии.Красители и химикаты находятся в ем-.кости 20 приготовления красителей ихимикатов, облагораживающую массу.подают в ковер 21.Пиния работает следующим образом.Пылевидные частицы направляютпневмотранспортом 3 в циклоны 1 иосаждают в бункер...

Номер патента: 1296650

Опубликовано: 15.03.1987

Авторы: Волков, Маруфенко, Пашков

МПК: B29C 43/22, D21F 11/02

Метки: древесно-волокнистого, ковра, производства

...6, выполненный в виде полой эластичной многоканальной ленты 7, наружная стенка 8 которой перфорирована, при этом лента имеетторцовые перегородки 9 со штуцерами 10 для соединения каналов 11 ее поолости с источником нагретого сжатого воздуха.30В своей внутренней полости многоканальная лента 7 имеет сплошные 12 и прерывистые 13 перегородки, связывающие между собой наружную 8 и внутреннюю 14 стенки ленты 7, придавая 35 тем самым ленте прочность и жесткость. Вместе с тем, сплошные перегородки разделяют всю внутреннюю полость многоканальной ленты на участки таким образом, чтобы под напором находилась 40 одна наружная стенка ленты 7.Лента приводится в движение от звездочек 15 и цепного контура 16, Наружная стенка ленты имеет перфорацию 17,...

Номер патента: 1288046

Опубликовано: 07.02.1987

Авторы: Исайкова, Пашков, Погорелов, Четверкин

МПК: B25J 15/00

Метки: захватное

...захват детали.После подачи воздуха в штоковую полость пневмопривода в корпусе 1 шток 2, перемещаясь, осуществляет через посредство сухаря 4 сведение рычагов 5 к центру устройства и захват детали. При этом происходит смещение корпусов силовых цилиндров 6 от центра устройства и деформация пружин 8. Величина перемегцеция цпока 2 и корпусов силовых цилиндров 6 задается с помогцью винта 3. Таким образом, усилие зажима детали 16 ооесцечивается за счет энергии упругих деформаций, цакоплеццых в пружинах 8. Смешеци.о силовых цилиндров 6 предшествует осевое смещение цпока 13, буртик 17 которого вцхолцз из контакта с крышкой 9 и входит в коцтакг с цлуцжером 10, как это показано ца чертеже.После захвата и извлгчсция летали 16 из лотка...

Номер патента: 1284627

Опубликовано: 23.01.1987

Авторы: Опанасенко, Пашков, Потапкин, Сатонин, Федоринов

МПК: B21B 31/04

Метки: жесткости, изменения, клети, прокатной

...соотношения)( Кг+ К, - р(2 К, - К - Кз) ,где Кз - радиус поршня.Соотношение зазоров 6 и 61 должно отвечать выражению Устройство работает следующим образом.При необходимости обеспечения максимального модуля жесткости клети (прокатка полос с повышенной точностью размеров) в полость 6 через канал 2 в упоре 1 закачивают жидкость под давлением, достаточным для выбора зазора 6 между дном стакана и свободной торцовой поверхностью упора (фиг. 1) или 61 между торцом поршня и дном расточки в упоре (фиг. 3), Зазор устраняется ввиду упругой радиальной деформации стенок стакана 3 под действием давления жидкости (пунктирные линии, фиг. 1). В этом случае стакан 3 и упор 1 (фиг. 1) или стакан 3, поршень 8 и упор 1 (фиг. 3) образуют единое целое, а...

Номер патента: 1282994

Опубликовано: 15.01.1987

Авторы: Пашков, Шевченко

МПК: B23D 63/00

Метки: боковых, дисковых, зубьев, кромок, пил

...предлагаемое приспособление.Приспособление для заточки содержит оправку 1 с конусным хвостовиком 2 и зажимные элементы 3 и 4, Зажимной элемент 4 при помощи винта 5 и шайбы 6 закрепляет пилу 7 к зажимному элементу 3. Конусное разрезное кольцо 8 служит для точного центрирования режущих кромок пилы относительно оси вращения оправки. Зажимные элементы 3 и 4 имеют по наружному диаметру проточки, и в одну из них закрепляется базирующий элемент 9, включающий разрезной съемный диск 10. По периферийной окружности диска 10 через каждые 2 - 3 зуба пилы закреплены цанговые зажимы 11 с копирующими профиль полотна упорами 12, выполненными, например, в виде винтов. Фиксация копирующих винтов в цанговых зажимах осуществляется гайками 13. Оправка...

Номер патента: 1281411

Опубликовано: 07.01.1987

Авторы: Миронов, Пашков

МПК: B27B 5/34

Метки: направляющее, пил

...д. 4/5Производственно-полиграфицеское предприятие,.г. Ужгород, ул. Г 1 роектная, 4 Изобретение относится к деревообрабатывающему оборудованию и може быть использовано в деревообрабатывающей промышленности.Цель изобретения - повышение надежности устройства.На чертеже изображено устройство, вид сверху.Направляющее устройство для пил включает держатели 1 с гнездами 2 в зоне пил 3 и каналами 4 для подвода смазочно-охлаждающей жидкости. В гнездах 2 размещены вкладыши 5, выполненные в виде мембран из антифрикционного упругого материала,Вкладыши 5 имеют отверстия 6 и закреплены в гнезде 2 с помощью распорного кольца 7 с отверстиями 8, накладки 9 и винтов 10. Вкладыши 5 образуют полость 11,Направляющее устройство работает следующим...

Номер патента: 1275662

Опубликовано: 07.12.1986

Авторы: Копылов, Пашков, Сердюков, Яковлев

МПК: H02K 15/02

Метки: магнитопроводов, машин, полюсов, электрических

...скрепляют в корпусе 3, устанавливая запорную стенку6 (фиг.4). После чего опрессовываютэлементы, например, с помощью пнев 7.моцилиндра 7 давлением 250-350 кг/см,затем приваривают стенку 6 к корпусу 3 и калибруют полученный пакет 8в пресс-форме 9 (фиг.5). Потом скреп"ляют пакет 8, устанавливают его вцилиндр 10 центробежной литьевой машины 1 (фиг.6) и пропитывают его вполе центробежной силы расплавом12 магнитного чугуна.Расплав чугуна должен иметь темопературу 11 00-1150 С. При такой температуре под действием центробежной силы происходит заполнение всехпустот между элементами 2, которыепосле отверждения расплава скрепляют в монолит.На корпус 3 устанавливают крьппку 13 иприваривают ее (фиг,2). К кор-, В качестве примера способа...

Номер патента: 1274884

Опубликовано: 07.12.1986

Авторы: Антонов, Волкова, Денежкин, Казаков, Кондратьев, Куликов, Пашков, Шлифер

МПК: B23K 20/14

Метки: диффузионной, сварки

...Получаемый поток электронов дополнительно нагревает свариваемые детали. Нанесение слоя активного вещества (например, окиси тория) на поверхность радиационного нагревателя необходимо для существенного снижения работы выхода электронов. За счет этого удается получить заметную термоэлек-, тронную эмиссию уже при температурео нагревателя порядка 1160 С, в то время как эмиссия с чистого (непокрытого) нагревателя (обычно - тантал, вольФрам) начинается лишь с1600+1700 С.Прямо пропорциональное изменениевеличины электрического потенциала от О при температуре нагревателя, равной температуре начала термоэлектронной эмиссии (равной О), до максимального значения при максимальной температуре нагревателя позволяет снизить до минимума энергозатраты,...
