Маргулис

Номер патента: 1063543

Опубликовано: 30.12.1983

Авторы: Ивлев, Маргулис

МПК: B23B 51/06

Метки: глубокого, одностороннее, сверления, сверло

...обрабатываемого отверстия, формируют его. Производящий диаметр сверла при этом определяется как диаметр цилиндра, описанного вокруг вершины режущей пластины и обеих направляющих. Поэтомуизменение относительного положениялюбого из этих трех элементов, закрепленных в корпусе, вызываетизменение производящего диаметраинструмента и является его размерным регулированием. Размерное регулирование осуществляется не изменением положения режущей пластины,а регулированием вылета из корпусанаправляющих или по крайней мереодной из них, что позволяет выполнить базовые поверхности под режущую пластину неподвижными и использовать стандартизованные многогранные неперетачиваемые твердосплав-.ные пластины вместо специальнойповоротной пластины с...

Номер патента: 1060770

Опубликовано: 15.12.1983

Авторы: Гамреклидзе, Гуляев, Кирияченко, Маргулис

МПК: E02F 9/02

Метки: машин, механизм, тяжелых, ходовой

...валы 4, пальцевые муфты 5, передаточные механизмы, состоящие из волновой передачи и полой цапфы 6. Волновая передача состоит из входного вала 7, который при помощи зубчатой муфты 8 соеди 2нен с волнообразователем 9. Последний контактирует с проставочным кольцом 10,установленным в гибком колесе 11, имеющем зубчатое зацепление с жестким зубчатым коле-,сом 12, выполненным в виде стакана, кото 5 рое при помощи шпонок 13 соединяется с полой цапфой 6, установленной в подшипниках 14, размещенных в базовой раме 2. Отповорота гибкое колесо 11 фиксируется двойной зубчатой муфтой 15, соединенной с крыш 10 кой 16, прикрепленной болтами 17 к опоре 18которая при помощи болтов 19 закрепляется на базовой раме 2. При транспортировкеволновой...

Номер патента: 1057392

Опубликовано: 30.11.1983

Авторы: Гуськов, Ибрагимов, Каримов, Маргулис, Мелия, Синельников

МПК: B65G 67/22

Метки: емкостей, загрузки, непрерывно, перемещаемых, транспортных, ходу

...движения емкостей, и расположенный под бункером,связанный с транспортными емкостями бесконечно замкяутый конвейер с ведущей и недо.мой звездочками, грузонесущий орган которо- фгЬ снабжен воронками, снабжена установленной под транспортными емкостями двухряд.ной цепной передачей, включающей ведущиеи ведомые звездочки с охватывающими ихпараллельные аелями, между которыми размещены магнитные блоки, и ферромагнитны.ми элементами, закрепленными в нижней час..ти транспортных емкостей для взаимодействияс магнитными блоками, при этом оси ведущихзвездочек бесконечно замкнутого конвейера и50двухрядной цепной передачи связаны межйусобой дополнительной цепной передачей. На чертеже изображена предлагаемая уста. ковка, общий вид, 55 Установка...

Номер патента: 1054090

Опубликовано: 15.11.1983

Авторы: Маргулис, Пайма, Прокудин, Цой, Чайкина

МПК: B29G 1/00

Метки: пластиков, слоистых

...по известному, способу. Результаты испытаний по однотонности цветаповерхностного слоя материала, а также по величине разброса значения удельного веса материала по плошади представлены в таблице. 1 10,".40Изобретение относится к гехнологиислоистых пластиков, в частности к технологии изготовления электроизоляционяых слонстьв пластиков.Известен способ изготовления слоистых 5пластиков, заключаквцийся в том, что напластик, помещенный между плит пресса,воздействуют давлением при заданной температуре через амортизирующие прокйадки 13. 1 оОднако известный способ характеризуется недостаточной равномерностью распре.деления по поверхности прессуемого пластика приложенных сил и вследствие этогонестабильностью ряда эксплувтационных...

Номер патента: 1043347

Опубликовано: 23.09.1983

Авторы: Антоненко, Дубов, Маргулис, Шицман

МПК: F04B 25/04

Метки: компрессор

...компрессоре велики осевые габариты и затруднена сборка.Цель изобретения - уменьшение осевого габарита, облегчение монтажно-демонтажных работ и предотвращение проворота наклонной шайбы.Поставленная цель достигается тем, что в компрессоре, содержащем корпус, расположенный в нем вертикальный приводной вал с электродвигателем и установленную на валу наклонную шайбу, соединенную с поршнями, расположенными в размещенных по окружности цилиндрах, электродвигатель расположен над наклонной шайбой, а цилиндры - по его периметру,Кроме того, наклонная шайба снабжена ограничительными кольцами, расположенными со стороны, противоположной цилиндрам,На чертеже изображен предлагаемый компрессор, общий вид в разрезе.Компрессор содержит корпус 1,...

Номер патента: 1032357

Опубликовано: 30.07.1983

Авторы: Гаврилин, Маргулис, Хрущ

МПК: G01N 1/22

Метки: газовой, концентрирования, пробах, среды, фракций

...хладагентом, В случае необходимости иметь высокую температу"ру охлаждаемого несущего фильтра,контактное наложение несущего фильтра отсутствует, Прошедшие через несущий Фильтр первые порции газовойсмеси, уже частично очищенные отпримесей, сжижаются в конденсирующем элементе и из него сжиженнуюгазовую смесь направляют в дополнительную приемную емкость, откуданеобходимое количество сжиженной га-зовой смеси подают на вход конденсирующего элемента и сверху орошаютнесущий фильтр, Капли сжиженной га"зовой смеси под действием силы тяжести и засасываемого потока сжижа"евой газовой смеси проникают в глубину Фильтра, охлаждая его и засасываемую газовую смесь. Примеси, содержащиеся в газовой смеси, переходят на несущий Фильтр, а затем и наранее...

Номер патента: 1026799

Опубликовано: 07.07.1983

Авторы: Андреев, Кондрашин, Люкшин, Маргулис, Монахов, Савин, Штейн

МПК: A61F 1/02

Метки: гильз, ортезов, протезов

...толщиной материала (в случае кожаной гильзы - 3 мм, а из слоистого пластика - 6 мм) гильзы О, подлежащей сушке,Процесс радиационно-сублимационной сушки гильз 10 проводится следующим образом.Гильзу 10 загружают в вакуумную камеру 12, которую закрывают, приводят в действие вакуум-насос (не показан), производя начальное вакуумирование камеры 12 доводя тем самым температуру в ней, например; до - 40 С, при отсутствии тепло- подвода - при отключенных электролампах 13, вследстве чего теплота отбирается от самой гильзы 10, происходит ее охлаждение, а затем замораживание содержащейся в ней свободной влаги и дальнейшее охлаждение замороженной гильзы до отрицательной температуры, при которой устанавливается равновесие между давлением...

Номер патента: 1020704

Опубликовано: 30.05.1983

Авторы: Беньямовский, Битерман, Ган, Маргулис, Пургин, Семилетов, Сосенский, Тарасов

МПК: F23G 5/00

Метки: отходов, сжигания

...отходов, проволоки, камней, стекла, и обеспечения доступа кислорода к органической части мусора.Расположение валков по высоте позволяет дифференцировать перемещения и интенсивность шуровки слоя вдоль колосниковой решетки в соответствии с характером слоееого процесса пви постоянной скорости вращения всех валков. Расстояние по высоте между осями первого и второго валка (зона подготовки и воспламенения отходов) составляет л 0,75 диаметра валка, что обеспечивает оптимальную скорость перемещения отходов в начале колосни" кового полотна, требуемую загрузку решетки и достаточно интенсивную шуровку слоя, а также позволяет пред- отвратить скатывание отдельных фракций отходов по колосниковой решетке.В зоне основного горения по мере сгорания...

Номер патента: 1015011

Опубликовано: 30.04.1983

Авторы: Бергер, Гефтер, Губин, Корнев, Маргулис, Хавкин

МПК: D02H 13/26

Метки: натяжения, нити

...останова сновальной машины Г 1.Недостатком такого устройстваявляется то, что шайбы, между кото-рыми проходит нить, прорезаются последней, что в, свою очередь приводитк необходимости замены шайб, а поддержание на натяжителях при остановленной машине напряжения большего(для исключения выбега нити), чемпри работе, приводит к увеличениюмощности, потребляемой электромагнитами натяжителей.Цель изобретения - повышение надежности и снижение потребляемоймощности устройства.Поставленная цель достигаетсятем, что в устройстве, содержащемнитенатяжитель, состоящий из электромагнита, верхней шайбы, выполненной из магнитного материала,и нижней шайбы, нитенаправители, регулируемый источник напряжения, подключенный к обмотке электромагнита,и...

Номер патента: 1013687

Опубликовано: 23.04.1983

Авторы: Лунин, Маргулис, Парахонько

МПК: F16K 39/02

Метки: вентиль, высокого, давления

...является расширениефункциональных возможностей устройствадля счет работы вентиля на любых средахи давлениях.Указанная цель достигается тем, чтов известном вентиле высокого давления снаружным обводом, в корпусе которого свходным и выходным патрубками размещенсвязанный со штоком запорный орган, последний подпружинен относительно штокаи герметично соединен с ним с возможностью осевого перемещения упругим элементомс образованием полости, сообщенной с полостью входного патрубка.На чертеже изображено устройство, разрез.В корпусе 1 вентиля с наружным обводным каналом 2 и вспомогательным вентилем 3 закреплен фланец 4, в котором установлен шток 5 с закрепленным на нем герметично при помощи сварки запорным органом 6, имеющим возможность...

Номер патента: 1011877

Опубликовано: 15.04.1983

Авторы: Безюков, Гривнин, Зубрилов, Ларин, Маргулис, Сомов

МПК: F01P 11/06

Метки: внутреннего, двигателя, жидкостного, интенсивности, кавитационной, охлаждения, сгорания, системе, снижения, эрозии

...С) ивибрация поверхностей втулок пилиндров25приводит к быстрому усталостному разрушению полимерных материалов.Известен способ снижения интенсивности кавитационной эрозии в системеохлаждения двигателя внутреннего сгорания путем аэрации охлаждающей жидкостиОднако, этот способ применеительнок двигателю внутреннего сгорания характеризуется недостатками - отвод части воздуха для аэрации из воздушных 35трактов приводит к снижению мощностныхи экономоческих показателей двигателя,Цель изобретения - повышение эффектив.ности процесса снижения кавитационнойэрозии в системе жидкостного Охлаждения 40двигателя внутреннего сгорания.Цель достигается тем что согласноспособу снижения интенсивности кавитационной эрозии в системе жидкостногсохлаждения...

Номер патента: 1007088

Опубликовано: 23.03.1983

Авторы: Маргулис, Парахонько, Терентьев

МПК: G05D 16/06

Метки: газа, давления, регулятор

...на эффективную площадь редукционного клапана и усилия пружины.редукционного клапана воспринимаются седлом регулятора. Усилие пружины регулятОра в этот момент соответственно возрастает на величинус РВл пРкл.+Ргде 1 - эффективная площадь редуксционного клапана,величина входного давления в момент посадки наседло;Рпркл- усилие пружины редукцион,ного клапана. Таким образом, для того, чтобы чувствительный элемент начал движение и стал открывать предохранительный клапан необходима компенсация этого повышением выходного давления на величинусвхф Рпрюлоэсргде Рз - эффективная площадь чувст 9вительного элемента.Указанное условие является серьезным препятствием при необходимости поддержания в тонкостенной оболочке точного давления,...

Номер патента: 1003256

Опубликовано: 07.03.1983

Авторы: Берещенов, Маргулис, Печеркин, Филиппов

МПК: H02K 15/12

Метки: двухслойной, обмотки, ремонта, статора, электрической

...с поврежденнойнижней полукатушкой. Затем отрезаюти удаляют поврежденную нижнюю полукатушку 1, Полукатушки 1 и 4 отрезают по лобовым частям на участкемежду головкой 5 катушки и ее прямой частью. У оставшихся частей ка- ЗО тушек в зоне разреза удаляют корпусную изоляцию на длине примерно 2030 мм, освободйвшиеся проводникиразводят и подготавливают к пайке.Эатем изготовляют Н-образную заготовку б нижней полукатушки, среднюю часть которой выполняют с корпусной изоляцией на длине . большей длиныпаза статора, Лобовыечасти заготовки выполняют без корпусной изоляции и отогнуты на ребро. Общая длиназаготовки нижнейполукатушки в направлении оси статора примерно соответствует длинепрямой части ремонтируемой катушки. П-образную заготовку б нижней...

Номер патента: 990843

Опубликовано: 23.01.1983

Авторы: Кузнецов, Маргулис

МПК: C22B 19/22

Метки: переработки, растворов, содержащих, сульфат, цинка

...количеством достаточно горячей, воды (при Ф ) активирует ее настолько, что затем она осаждает .растворенные в промводе соли цветных металлов в пульпах с меньшей температурой (Ф ) в такой же степени, как в горячих пуль пах с сф без предварительной активации (т.е. по известному способу). вследствие чего снижаются теплозат-; раты.. Пределы параметров по предлагаемому способу обусловлены взаимосвязанным влиянием температурных и концентрированных условий на осаждение растворенного Еп 504, Зельц-окисью и оптимизацией этих условий.20Если в процессе (по известному способу) температура первичной пульпы й90 С, то активация вельцокиси для осаждения ею цинка недостаточна при существенно меньшей температура вторичной пульпы й.При выбранной...

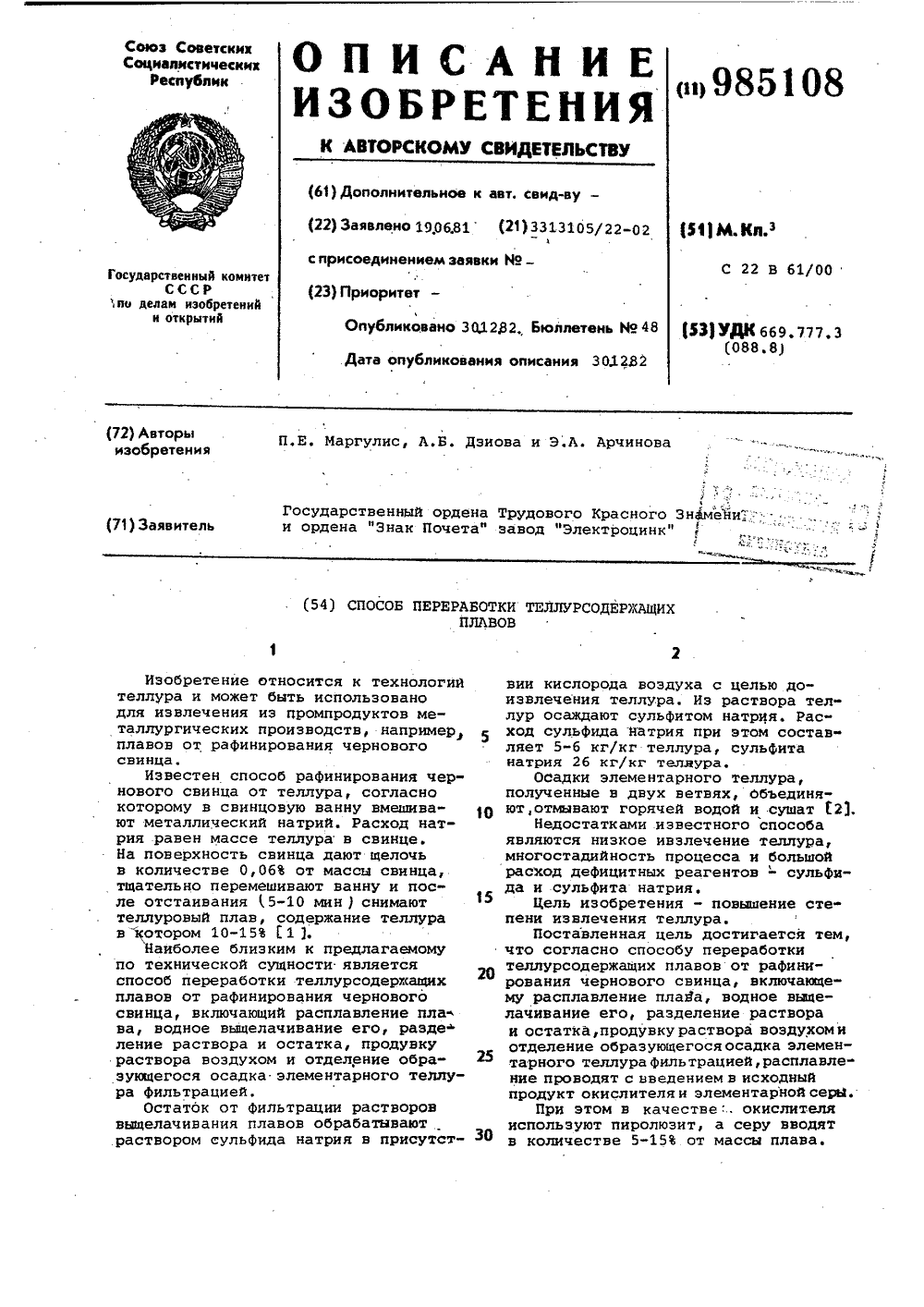

Номер патента: 985108

Опубликовано: 30.12.1982

Авторы: Арчинова, Дзиова, Маргулис

МПК: C22B 61/00

Метки: переработки, сплавов, теллурсодержащих

...окислителя и элементарной серЫ,При этом в качестве:, окислителяиспользуют пиролюзит, а серу вводятв количестве 5-15 от массы плаза.985108 3 12,44 373,2 200 1225,9 310,8 920 5,42 49,86 83,5 13, 3 12,44 373,2 400 12 29,1 349,2 1135 1,91 26,2 92,5 6,5 3 12, 44 373, 2 600 12 30,2 362,1 1370 0;44 6,03 97,0 1,5 1,0 1,5 формула изобретения. ВНИИПИ Заказ 10090/35 Тираж бб 0 Подписное филиал ППП "Патент",г.ужгород, ул. Проектная, 4 Окислитель вводят для того, чтобы перевести весь теллур в окисленную форму, серу - для получения соедине-. ний типа тиотеллуритов и теллуросульфатов натрия, которые при последующем водном выщелачивании переходят в5 раствор, Из раствора теллур легко осаждается кислородом воздуха.Расход окислителя составляет 5-...

Номер патента: 983545

Опубликовано: 23.12.1982

Авторы: Маргулис, Черняев

МПК: G01P 13/00

Метки: вращения, направления, оборотов, ротора, числа

...Б.которого формируются пос" ледовательности импульсов, показанные соответственно на фиг. 2 д, е и Зд, в. Таким образом, указанные последовательности импульсов несут инфор" мацию как о напраВлении вращения, так и о числе оборотов ротора.Обе последовательности (фиг. 2 д, е или Зд, е) поступают на соответствующие входы схем 12 и 13 совпадения. Если, например, на управляющем входе схемы 12 совпадения присутствует положительный потенциал; то последовательность импульсов (фиг. 2 д) проходит на выход схемы 12 и поступает на вход счетчика 14 (фиг. 2 ж). При изменении направления вращения положитель"И ный потенциал на управляющем входесхемы 12 совпадения пропадает и появляется на управляющем входе схемы 13совпадения. При этом последовательность...

Номер патента: 982671

Опубликовано: 23.12.1982

Авторы: Маргулис, Мордашев, Сорокин

МПК: A61B 17/00, A61B 17/12, A61M 1/10 ...

Метки: вспомогательного, кровообращения, проведения

...реанимации и токсиокологии по поводу медикаментозной интоксикации психотропными средствами. Больная в бессознательном состоянии, на раздражения не реагирует, корнеальных и роговичных рефлексов не определяется, абсолютная арефлексия. На вторые сутки госпитализации на фоне проводимой дезинтоксикационной терапии у больной отмечено снижение артериального давления до 80 мм рт.ст длительно отсутствовал диурез. С целью стабилизации основных гемодинамических показателей для дальнейшего проведения дезинтоксикационной терапии используют предложенный способ вспомогательного кровообращения внутриаортальным насосом- баллончиком. Производят выделение бедренной артерии выше места отхождения глубокой артерии бедра. Сосуды берут на турникеты и...

Номер патента: 971900

Опубликовано: 07.11.1982

Авторы: Белоцерковский, Буткарев, Евстюгин, Кузнецов, Майзель, Маргулис, Тверитин, Черных

МПК: C22B 1/24

Метки: концентратов, окатышей, окисленных, термической

...продукции.Вторая группа материалов нключает окатыши с содержанием ЕеО в шихте, равном 1,5-7,0. При увеличении содержания ЕеО н шихте выше 7,0 и корректировке режима обжига для второй группы материалов происходит перерасход тепла на процесс. Железорудных концентратов с содержанием ГоЭ ниже 1,5 практически не встречается.Опыты показынают, что при содержании ГеО в исходной шихте 16-19 температуру теплоносителя следует поддержинать 1100-1350 ОС, а его удельный расход - 950-1050 и З/т окатышей, При. температуре обжига ниже 1100 С механическая и металлургическая прочность45 окатышей существенно уменьшается,Обжиг практически всех типов окатышей при температурах, превышающих13500 С, уже не улучшает их качества,зато способствует...

Номер патента: 969976

Опубликовано: 30.10.1982

Авторы: Ильин, Маргулис, Меркулов

МПК: F04F 5/42

Метки: вихревой, эжектор

...разрез; на фиг. 2 - разрез А-А на фиг. 1.Вихревой эжектор содержит корпус 1 с камерой 2 завихрения, имеющей тангенциально расположенные отверстия 3 для подвода активной среды, и улиточным диффуэором 4 и установленное со стороны камеры 2 завихрения по оси корпуса 1 пассивное сопло 5, Эжектор снабжен установленным по оси корпуса 1 со стороны диффузора 4 дополнительным пассивным соплом 6.Активная среда, истекая через тангенциально расположенные отверстия 3, поступает в камеру 2 завихрения с об" разованием в приосевой зоне разрежения и поступлением в нее по пассивным соплам 5 и 6 перекачиваемой среды.8 з камеры 2 завихрения смесь сред поступает в улиточный диффузор 4, гдеИсточники информации,принятые во внимание при экспертизе:формула...

Номер патента: 965453

Опубликовано: 15.10.1982

Авторы: Гельперина, Маргулис

МПК: B01D 15/08

Метки: дозатор, пробы

...обводным каналом 8, исключающим появление вакуума или противодавления, В других представленных вариантах обводной канал не нужен, таккак предусмотрен зазор между поршнем 5 и стенкЬй корпуса 1 в кольцевой выемке.Устройство работает следующим образом.В одном из крайних положений золотника образованный поршнями 5 дозировочный оЬъем находится в зоне отверстий канала 2 для прохода анализиру 53 4емого потока и таким образом оказыва-,ется заполненным дозируемой средой.В ходе перемещения в другое крайнееположение захваченную дозировочнымобъемом порцию выювают и транспортируют к анализатору потоком носителяпо каналу 3, в зону выхода которогона внутреннюю поверхность корпуса кэтому моменту перемещен дозировочный объем. Длина дозировочного...

Номер патента: 958777

Опубликовано: 15.09.1982

Авторы: Веретенников, Гуляев, Иванова, Казачек, Коновалов, Маргулис, Овчинников, Романов, Сидоров, Соляник, Филинский, Фролов

МПК: F23M 5/08

Метки: задний, котла, слоевой, топки, экран

...топка котла, разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - то же, вариант выполнения газоплотного участка экрана; на фиг, 4 - разрез Б - Б на фиг. 1; на фиг. 5 - то же, вариант выполнения параболического участ. ка экрана.Задний экран 1 слоевой топки 2 котла образован верхним плоским участком и сопряженным с ним криволинейным изогнутым книзу параболическим участком. Экран 1 снабжен коллекторами 3 и расположен в топке 2, имеющей забрасыва20 тель 4 и колосниковую решетку 5 обратного хода, Экран 1 в зоне плоского участкаможет быть выполнен из труб 6 с вставками7 (фиг. 2) или плотно прилегающих другк другу труб 6 (фиг. 3), В зоне параболического участка экрана 1 зазоры 8 междутрубами могут быть образованы разводкойтруб 6 в...

Номер патента: 958661

Опубликовано: 15.09.1982

Авторы: Ильин, Липсман, Липсмонов, Маргулис

МПК: F01D 1/02

Метки: аксиально-радиальной, колесо, парциальной, рабочее, турбины

...1 схематически показана предлагаемая турбина, продольный разрез; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1 (в развертке на поверхность вращения).Рабочее колесо 1 аксиально-радиальной парциальной турбины содержит рабочие лопатки 2 с последовательно расположенными по ходу потока аксиальными и радиальными участками 3 и 4. Входные и выходные части 5 и 6 аксиального и радиального участ. ков 3 и 4 отогнуты против направления вращения. При работе турбины рабочее тело (пар) поступает в сегменты сопел, размещенных по окружности на периферии рабочего колеса 1, расширяется в них и безударно поступает в аксиальный участок 3. Далее поток разворачивается в радиальном направлении, течет от периферии колеса 1 к его центру...

Номер патента: 953628

Опубликовано: 23.08.1982

Авторы: Гольдштейн, Добкин, Маргулис, Парахонько, Погребинский, Сломский, Терентьев

МПК: G05D 16/06

Метки: давления, регулятор

...подпружиненным чувствительным элементом 14, установленным в выходной полости, и о электропневмоклапан 15, причем входная полость 1 6 электропневмоклапана 1 5 соединена с входной полостью регулятора канала 1 7, а выходная полость 1 8- с межклапанной полостью, каналом 1 9. 15Регулятор давления работает следующим образом.При закрытом электропневмоклапане 1 5 давление рабочей среды из входной полости 2 по каналу 1 7 распространяет о ся до входной полости 16 электропневмоклапана, клапан 9 торцовой поверхностью 1 1, на которой расположен уплотнительный элемент 13, герметично запирает входное 7 седловое отверстие за счет воздействия на гз клапан подпружиненного чувствительного элемента 14, установленного в выходной полости 3.При открытиии...

Номер патента: 948886

Опубликовано: 07.08.1982

Авторы: Гудкевич, Иванова, Маргулис, Родин

МПК: C01G 9/04

Метки: хлористого, цинка

...раствора фильтрацией. После этого цинк осаждают раствором йа 0, филь- трат направляют на репульпацию цинко вой пыли для сернистокислого выщелачивания, а осадок направляют на водную отмывку. 3 94солянокислого раствора выщелачиванияведут сернистой кислотой при 0-40 вСи Т:Ж, равном 1:(5-10), до РН = 3,01,9, а выделение цинксодержащегопродукта осуществляют кипячениемраствора,П р и м е р. 100 г исходного сырья репульпируют в воде и через пульпу пропускают 0, диспергированныйс помощью керамического фильтра, примеханическом перемещивании в течениевремени, необходимого для достиженияопределенного РН, который свидетельствует о достаточности образованиясернистой кислоты для выщелачиванияЕпО из сырья.а), Для условий ОоС, Т:Ж - 1:5,конечный РН...

Номер патента: 941549

Опубликовано: 07.07.1982

Авторы: Галимов, Клеев, Маргулис, Смеркович

МПК: E21B 43/24

Метки: забойный, нагреватель

...для подачи воздуха, а рабочий объем над поршнем клапана связан с трубопроводом для подачи топлива.На чертеже представлена схема забойного нагревателя.Забойный нагреватель содержит камеру сгорания 1, форсунку 2, колонну насоснокомпрессорных труб 3 (трубопровод для подачи воздуха), трубопровод для подачи топлива 4, Выше камеры сгорания установлен контейнер 5, заполненный жидким окислителем, нижняя часть которого соединена капилляром 6 с камерой сгорания, верхняя часть через нормально закрытый клапан 7 с поршнем 8 и отверстием 9 - с трубопроводом для подачи воздуха, а рабочий объем над поршнем 10 трубкой 11 - с трубопро ь водом для подачи топлива.Забойный нагреватель работает следующим образом,При нагнетании воздуха (без подачи...

Номер патента: 920269

Опубликовано: 15.04.1982

Авторы: Вайншенкер, Кутиков, Маргулис, Попов

МПК: F15B 9/03

Метки: движения, поступательного, привод, следящий, электрогидравлический

...15 выполнена самоустанавливающейся по дополнительному винту 16, а последний жестко соединен с золотником 4. Гидроусилитель 3 связан каналом 17 с насосом 18 и с предохранительным клапаном 19, а каналом 20формула изобретения 1, Электрогидравлический следящий привод поступательного движения, содержащий задающий электродвигатель с валом, 5 гидроусилитель с цилиндрическим золотником, кинем атически связанным с валом электродвигателя, и гидроцилиндр, полости которого подключены к каналам гидроусилителя, а в поршне установлена гайка, кинем атически связанная несамотормозящим винтом обратной связи с золотникбм; отличающийся тем, что, с целью повышения точности, привод снабжен плавающей муфтой и дополнительными винтом и гайкой, причем...

Номер патента: 918833

Опубликовано: 07.04.1982

Авторы: Безюков, Зубрилов, Маргулис

МПК: G01N 25/58

Метки: параметров, поверхности, разрушении, твердой, экстремальных, эрозионном

...жидкостипосредством центрифугиронания.Способ осуществляется следующимобразом.Исследуемую поверхность покрывают тонким слоем термохимического индика. тора. При этом используется, например, термоиндикатор плавления, не восстанавливающий своих свойств, н частности цнета,.после воздействия на него критической температуры. Затем изделие подвергают воздействию канитационных пузырьков. Быстрое сокращение обьема пузырька-коллапса приводит к адиабатическому сжатию со918833 формула изобретения Составитель Ю.ГлазковРедактор Л.Лукач Техред Е, Харитончик КоРРектоР О.Билак Заказ 2128/26 Тираж 883 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул,...

Номер патента: 917965

Опубликовано: 07.04.1982

Авторы: Гатитулин, Маргулис, Портнягин, Чурюкин

МПК: B23C 5/06

Метки: инструмента, подшипниковый, ротационного, узел

...со стороны кон 2сольного участка вала, выполнено резьбовое отверстие, предназначенное для взаимодействия с выполненным йа валу резьбовым участком. На чертеже изображен предлагаемый подшипниковый узел ротационного инструмента.В корпусе 1 размещены вал 2 с режущим элементом 3, упорные подшипники 4, .охватывающие кольцевой выступ 5 корпуса, радиальные подшипники 6 и 7. Вал 2 имеет отверстие 8 по форме режущего элемента, закрепляемого винтом 9. На торцах корпуса выполнены кольцевые канавки под уплотнения 1 О и 11. Со стороны режущей части на корпусе установлена крышка 12 с отверстием под режущий элемент. На консольном резьбовом участке 13 вала 2 установлена крышка 14 с резьбовым отверстием 15, закрепляемая гайкой 16. Передача вращения на...

Номер патента: 907275

Опубликовано: 23.02.1982

Авторы: Ильин, Липсман, Липсмонов, Маргулис

МПК: F01D 1/04

Метки: парциальная, турбина

...ть.Бель изобретения - повышение экономичности.Указанная цель достигается тем, чтовходы каналов размешены в зоне выхлопасопел каждой группы. а на выходе установлены обратные клапаны.На фиг, 1 показана турбина, продольный разрез; на фиг. 2 - развертка фиг, 1на поверхность вращения,Парциальная турбина содержит сопловой аппарат 1 с группами сопел 2, рабочее колесо 3 и выхлопной диффузор 4,снабженный перегородками 5, размещенными по окружности и раэделяюшими егона отдельные каналы 6. Входы каналов 6размешены в зоне выхлопа 7 сопел 2каждой группы, а на выходе - установлены обратные клапаны 8,орректор Г, Огар Редактор В. Иванов Подписноего комитета СССРий и открытийРаушская набд.4/5 44 Тираж 537 ВГ И ИП И Государс тв енн по делам изобрете...

Номер патента: 901583

Опубликовано: 30.01.1982

Авторы: Ильин, Маргулис, Руденко

МПК: F01D 21/14

Метки: гидроударов, защиты, паровой, турбины

...паропроводом 2 после водоотделителя 1, линией 15с полостью 1 б над клапаном 9 датчика 7влажности и линией 17 через дроссель 18 слинией 19 кизкого давления. Полость 20 подклапаном 9 датчика 7 влажности соединена 1с атмосферой, Полость 21 над соплом 11соединена линией 22 с паропроводом 2 довоздухоотделителя 1. Полость 23 под соплом11 соединена с линией 19 низкого давления.Между клапаном .9 и пластиной 8 датчикавлажности установлена перегородка 24,Устройство работает следующим образом.Пока острый пар не содержит влаги, ок,выходя из сопла 11 датчика 7 влажйости,"присасьгвает" пластину 8, которая удерживает клапан 9 в закрытом состоянии, Давление пара, поступающего по линии 14 в полость 13 над поршнем 4 "родувочкого меха.низма 3,...
