Лебедев

Номер патента: 1291480

Опубликовано: 23.02.1987

Авторы: Вейцман, Гуткин, Дымант, Иванов, Лебедев, Романенко, Сюзюмова, Худяков

МПК: B61D 17/02, B62D 35/00

Метки: средство, транспортное

...расположены в два ряда симметрично относительно продольной оси и с постоянным зазором один относительно другого. В каждом обтекателе в головной и хвостовой частях смонтированы жалюзи 3, В верхней части обтекателя установлены регулируемые заслонки 4, перекрывающие окна 5. Для экранирования электрических помех внутренняя поверхность обтекателей покрыта изоляционным материалом, Зазор между обтекателями и крышей обеспечивает свободный доступ воздуха для охлаждения оборудования под обтекателями.Транспортное средство работает следующим образом.Набегающий поток при его движении 35 не образует отрывных течений и вихре- образований как при наличии бокового ветра, так и без него. Перед зимней 80 2эксплуатацией заслонки на верхнейплоскости...

Номер патента: 1291124

Опубликовано: 23.02.1987

Авторы: Бурдаков, Лебедев, Любчинский, Пинес

МПК: A61B 10/00

Метки: веществами, диагностики, интоксикации, организма, серусодержащими

...динамического исследования интервала БМ, какминимум двукратного. Тогда знаяисходное значение этого показателяможно судить о направленности егоизменений. В случаях, когда значениеинтервала БМ равняется 340 мс иболее, достаточно однократного исследования для распознования нейроинтоксикации,П р и м е р 1. Обследуемый Ф.,33 года, оператор, впервые был обследован, когда жалоб не предъявляли чувствовал себя хорошо. При неврологическом обследовании выявленлегкий гипергидроз ладоней, умеренно выраженный красный дермографизмпродолжительностью 12 с, пробаБоголепова - 30 с, произведена графическая регистрация ахиллесова рефлекса. Продолжительность интервалаБМ составила 280 мс, биохимическоеисследование выявило: содержание общей серы - 18,2 мг.%,...

Номер патента: 1123454

Опубликовано: 15.02.1987

Авторы: Колесов, Корженевич, Лебедев, Степанов, Юдин

МПК: H01J 31/50

Метки: электронно-оптический

...электроде относительно фотокатода,Б, - напряжение на ускоряющем 40электроде относительно фотокатода.На чертеже изображен ЭОП.ЭОП содержит фотокатод 1, распо-,ложенный на мелкоструктурной сетке 2, 45прозрачный проводящий электрод 3(электронное зеркало), последовательно расположенные ускоряющий электрод4, ЭОС, состоящую из фокусирующегоэлектрода 5 и анодной диафрагмы 6, 50систему разработки изображения, сос-тоящую из двух пар отклоняющих пластин 7 и 9, разделенных диафрагмой 8,люминесцентный экран 10.ЭОП работает следующим образомч 55Излучение, падающее на отокатод1, расположенный на мелкоструктурнойсетке 2, вызывает эмиссию фотоэлек-тронов, которые вылетают в простран 54 4ство между фотокатодом 1 и прозрачным...

Номер патента: 1290350

Опубликовано: 15.02.1987

Авторы: Лапий, Лебедев

МПК: G06F 17/14

Метки: быстрого, преобразования, фурье

...5 и 1 ), хранится результат (В 1 к)р 5 (аналогично для 17- 3), а в узле 17-2 по адресу, составленному стыковкой слов (В и (Ч ")р 5,Р 5 хранится результат (В Ч р 5 (аналогично дпя 17-4). Например, в канале с модулем Р =62, если В=001111 , а И = 010000 , то адрес будет 001111- 010000. По этому адресу хранится число (В 1 ) = (240) = 54 =10110 Аналогично в узле 17-5 и 17-7 по 2-К -разрядным адресам (А) (В ) храйятся вычеты (Ср 5 = А + + (ВМр 5, а в узле 17-6 и 1-8 хранятся вычеты (Д) Р = с(А+к+ (ВЧрз . Таким образом, время вЫ- полнения операциибабочка" в блоке 17 составляет 2 ТНа последнем шаге преобразования (при М=О, М=1) выключаются элементы И 12-1, 12-2, включаются элементы И 13- 1, 3-2, узлы памяти 10-1, 10-2,0-5, 10-6 подключаются к...

Номер патента: 1290335

Опубликовано: 15.02.1987

Авторы: Ефимов, Зарецкий, Лебедев, Мазаник

МПК: G06F 12/00

Метки: оперативной, памяти, распределения, ресурсов

...единичных сигналов, следующих в группе входов 46 подряд, начиная с -го входа, те. числа незанятых объемов памяти. На шифраторах43 группы распределенный код преобразуется в двоичный, -й элементИ 41 группы вырабатывает признак начала нового свободного массива вслучае единичного значения (1.+1)-гои нулевого значения -го входов 46.По этому признаку на (1+1)-м шифраторе 42 группы вырабатывается двоичный код адреса, равного адресу(1+1) -го распределяемого объема впамяти (в простейшем случае этот адрес равен +1). Признаки начала свободных массивов, их размеры и адре-са с выходов элементов И 41, шифраторов 43 и 42 поступают на коммутаторы 44, которые выдают коды 47объема и 48 адреса первых М свободных массивов памяти, Если число свободных...

Номер патента: 1290034

Опубликовано: 15.02.1987

Авторы: Аминов, Григоров, Лебедев, Палей, Савельев, Семенюк, Тамамьян

МПК: F22B 1/18, F22B 33/18

Метки: утилизационная

...16 установлен теплообменник 19, подключенный своим выходом к печи 4 активации, а входом к выходу воздухоподогревателя 7. Линия 14 подвода сетевой воды подключена через устройство 20 химводоочистки к парогенератору 3. Контур 11 и линия 15 снабжены регулирующими органами 21, с помощью которых происходит перераспределение конденсата из поддона 6 по линии 15 и контуру .Утилизационная установка работает следующим образом.Уходящие газы из печи 4 активации проходят по газоходу 2, нагревая воду в теплообменнике 19, поверхностном теплообменнике 16 и в контактном конденсаторе 1, а затем удаляются в атмосферу. Дутьевой воздух проходит через орошаемые насадки 7 и 9 воздухоподогревателя 7 и нагреваемую сторону теплообменника 19 и подается в...

Номер патента: 1289935

Опубликовано: 15.02.1987

Авторы: Колокольников, Лебедев, Махоткин, Наместников, Репин

МПК: D21D 1/22

Метки: коническая, мельница

...материал попадает под воздействие ножей 6 и 7 статора 2 и ротора 3,измельчается и выводится из мельницы через выходной патрубок 11.При вращении ротора происходит периодическое открывание и закрывание проходамежду канавками 8 и 9 статора 2 и ротора 3.Измельчение материала происходит как в результате механического дробления частичек между ножами ротора и статора, так и вследствие кавитации, возникающей при периодическом перекрывании канавок 8 статора 2 ножами 7 ротора 3 и канавок 9 ротора ножами 6 статора, с образованием импульсов сжатия и разрежения в суспензии.Оптимальные условия для реализации указанных процессов обеспечиваются выполне 15 20 25 30 35 40 45 нием канавок 8 и 9 на статоре и роторе постоянного поперечного сечения и...

Номер патента: 1289638

Опубликовано: 15.02.1987

Авторы: Боков, Лебедев, Львов, Носуленко

МПК: B23H 7/36

Метки: герметизированной, камеры, крышки, механизм, поворотной, фиксации

...27 со шламосборником системы очистки жидкости (не показан) . В отверстиях 26 расположены 55 втулки 28 с пружинами 29. Торцы 30 крышки имеют скосы под угломо. Ось 11 крышки 3 расположена относительно плоскости расположения упоров 15 и 16 на высоте Ли связана с рычагами 12 крышки пружиной 31 с регулируемым упором 32.Механизм фиксации поворотной крышкигерметизированной камеры работает следующим образом.В исходном положении крышка 3 камеры открыта (фиг. 1), стол 5 поднят, На них легко устанавливают и фиксируют электрод-инструмент 10 и обрабатываемую деталь. Базирование детали и инструмента производят по упорам или штифтам. Открытая зона обслуживания позволяет удобно контролировать состояние электрода-инструмента, качество обработки детали и...

Номер патента: 1289545

Опубликовано: 15.02.1987

Авторы: Ващенко, Калюнов, Карымов, Ковалев, Корюкин, Лебедев, Макаев, Макаров, Нагирняк, Симанов, Толстов, Ухин, Щеголевский

МПК: B02C 19/18, B02C 7/08

Метки: действия, динамического, дробилка, микровзрывного

...1, откуда через нижнее разгрузочное кольцевое отверстие конусообразного разгрузочного кольца 5 в направляющее устройство 6 и при свободном падении проходит через взрывную камеру 11. Перед выходом из нее через нижнее отверстие руда подвергается дроблению и разупрочнению микровзрывами высокой частоты.В момент подхода к разгрузочному отверстию взрывной камеры 11 из форсунки 9 каждый кусок руды обливается порцией горючего, окислителя и затем инициатора взрыва. В результате каждый кусок руды, вокруг которого непосредственно на его поверхности происходит микровзрыв, подвергается всестороннему сверхвысокому сжатию, вызывающему разупрочнение и разрушение кусков руды. Крупная фракция, приобретая кинетическую энергию на чашеобразном диске 12,...

Номер патента: 1288486

Опубликовано: 07.02.1987

Автор: Лебедев

МПК: F28F 13/06

Метки: теплообмена

...1 Ореализующее предлагаемый способ,Устройство содержит загрузочнуюкамеру 1 с выходным штуцером 2. Внижней части загрузочной камеры 1расположена дополнительная камера 3, 15имеющая входное отверстие 4 и сливныеотверстия 5 и б. Входное отверстие 4соединено с выходным штуцером 2 трубопроводом 7. В выходном штуцере 2загрузочной камеры 1 установлено сопло 8, соединенное трубопроводом 9 сустройством 10 импульсной подачи, которое, в свою очередь, соединено степлообменником 11. Теплообменник 11трубопроводом 12 соединен со сливнымотверстием 5 дополнительной камеры 3,Устройством 10 импульсной подачи,.конструктивно объединенным с насосом,является, например, поршневой насос,Способ теплообмена осуществляют 30следующим образом,В загрузочной камере 1...

Номер патента: 1287270

Опубликовано: 30.01.1987

Автор: Лебедев

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...быть равна сопротивлению резистора 9, Произведение величины сопротивления резистора 9 на величину емкости конденсатора 8 должно определяться выражением: Коэффициенты передачи сумматора 2 по всем трем входам должны быть равны между собой и равны К -, которое должно определяться выражением: Кс = --- - (3)г. иамКоэффициент К д передачи усилителя-выпрямителя 4 по первому входу, на который подается входное напряжение, должен определяться выражением: Коэффициент Кпередачи усилителя-выпрямителя 4 по второму входу, 1287270наф который подается напряжение смещения, должен определятьсяВыражением:К = -1, (5) 5Ключи 5 и 6 должны быть разомкнуты при положительном напряжении на выходе компаратора 3 (во время формирования импульса) и замкнуты при...

Номер патента: 1286935

Опубликовано: 30.01.1987

Авторы: Карташов, Козлов, Лебедев, Эпштейн

МПК: E21C 39/00, G01N 3/10

Метки: горных, испытания, напряженном, пород, состоянии, стабилометр, трехмерном

...с парой эластичных оболочек 8, расположенных в ближайшей эллиптической полости 2 (ближайшая по часовой стрелке на фиг.2). Пружинные элементы 16 служат для предварительного прижима измерительных стержйей 9 к образцу 7Стабилометр работает следующим образомОбразец 7 горной породы устанавливается во внутреннюю полость 2 корпуса 1. Измерительные стержни 9 при этом выведены за пределы контакта их с образцом 7, После установки образца 7 на корпусе 1 стабилометра укрепляется крышка 3 с шаровой опорой 4 и стабилометр устанавливается на прессе. Нагрузкой от пресса на образец 7 передается давление, равное примерно 0,05-0,10 от прочности на одноосное сжатие (кран 14 при этом открыт). Пружинными элементами 16 осуществляется контакт измерительных...

Номер патента: 1286656

Опубликовано: 30.01.1987

Авторы: Балакирев, Кулагин, Лебедев

МПК: D06B 3/12

Метки: камере, образования, петель, ткани

...стержни 3, Процесс образования петли происходит в трех фазах. В первой фазе стержень 3, несущий на себе петлю, подходит к ролику 8 и входит с ним в контакт.В данном случае ролик 8 играет роль фиксатора и не дает ткани 2 возможность съезжать со стержня 3 из-за разности весов неравных по длине участков петли. Формирование петли начинается посредством воздействия на ткань 2 струи воздуха, выхо дящей из насадка 7 сопла 5, располагаемой посредине между стержнями 3. 2Во второй фазе петлеобразовани я непрерывно движущийся стержень 3 давит на ролик 8 и отклоняет рычаг 9, шарнирно закрепленный на остове камеры, вправо. Вследствие того, что с рычагом 9 при помощи тяги 10 соединен подвижный насадок 7 сопла 5, он также отклоняется совместно с...

Номер патента: 1286644

Опубликовано: 30.01.1987

Авторы: Байбазарова, Газиев, Голкова, Данилина, Керносова, Лебедев, Ленчевская, Саядов

МПК: D01B 7/04

Метки: автомату, коконов, кокономотальному, концов, нитей, подыскивания, растряски

...17, при этом вращение последней осуществляется против часовой стрелки.Машина работает следующим образом, З 5 Свежие коконы периодически подаются из приемной ванны 18 в зону 3 подыскивания нитей, где подвергаются воздействию щеток 17 для подыскивания концов нитей.Далее найденные концы шетками 17 передаются на струнообразователь 6, а коконы 4 О перемещаются к механизму 7 перегрузки, с помощью которого передаются в зону 8 растряски коконов. Здесь осушествляется механизмом 9 растряска найденных концов до одиночной нити и очистка их сдира. Далее 45 струна с концовых коконов наматывается на мотовило 10, а коконы из зоны ожидания выгружаются в кокономотальный автомат механизмом 11 выгрузки концовых коконов.Бесконцовые коконы, вышедшие из зоны 8...

Номер патента: 1286484

Опубликовано: 30.01.1987

Авторы: Бей, Дорофеев, Капуста, Лебедев

МПК: B65G 65/28

Метки: перегрузки, сыпучего

...перегрузки сыпучего материала содержит формирователь слоя, выполненный в виде вертикальной стенки 1 и соединенных с ней наклонных бортов 2. формирователь слоя расположен на балке 3 и стойках 4 над лентой принимающего конвейера 5. Воронка 6 установлена между подающим конвейером 7 и принимающим конвейером 5 и закреплена на вертикальной стенке и наклонных бортах.Наклонные борта установлены по длине принимающего конвейера с меняющимся по ходу движения его ленты наклоном от 90 до 50 к горизонту, при этом верхние кромки наклонных бортов параллельны между собой и расстояние между ними не менее расстояния между боковыми стенками воронки, а нижние кромки этих бортов расходятся и расстояние между их противоположными стенке концами равно ширине...

Номер патента: 1286453

Опубликовано: 30.01.1987

Авторы: Зябрев, Лебедев, Мишин, Салов, Шляхов

МПК: B61C 15/04

Метки: догружатель, магнитный, рельсового, средства, транспортного

...балка установлена на буксовых узлах 12 колесных пар 13.В нижней торцовой части корпуса магнита размещен изолятор 14. Рабочая полость 15 гидроцилиндров соединена ,трубопроводом 16 через золотник 17 и регулируемый дроссель 18 с насосом 19, соединенный с баком 20. Привод 21 регулируемого дросселя электрически соединен с датчиками усилия. Тяги с траверсой и корпусом магнита соединены с помощью шарниров 22.Магнитный догружатель работает следуюгцим образом.Г 1 ри движении транспортного средства по участку рельсового пути, где не требуется увеличения силы прижатия колесных пар 13 к рельсам, а следовательно, и силы тяги, насос 19 нагнетает жидкость по трубопроводу 16 в рабочую полость 15 гидроцилиндров 8 и возникшее давление в рабочей...

Номер патента: 1286376

Опубликовано: 30.01.1987

Авторы: Безбоков, Бляхер, Володарский, Ермаков, Лебедев, Пименов, Самойлов

МПК: B23K 31/06, B23K 37/02

Метки: неповоротных, сварки, стыков, труб

...каретку 3 и сварочную головку 6 в задан ом положении после отвода рычажного тормоза 5. Плечи рычагов кинематических звеньев прижатия и отвода приводных роликов 7 и 8 и рычажного тормоза 5 выбраны таким образом, чтобы прижатие приводных роликов к наружной поверхности орбитальной направляющей 1 происходило ранее отвода ры ажцого тормоза от той же поверхности, что важно цо условиям эксплуатации.После приведения устройства в положение готовности к работе включаются двигатель 9 и двигатель 38, передающий движение на механизмы, обеспечивающие подачу сварочной проволоки 25. Кицематическая схема позволяет реверсировать ролики 7 и 8, вследствие чего каретка 3, опирающаяся ца холостые ролики 4, контактирующие с боковыми поверхностями...

Номер патента: 1210207

Опубликовано: 30.01.1987

Автор: Лебедев

МПК: H03K 3/335

Метки: генератор, импульсов

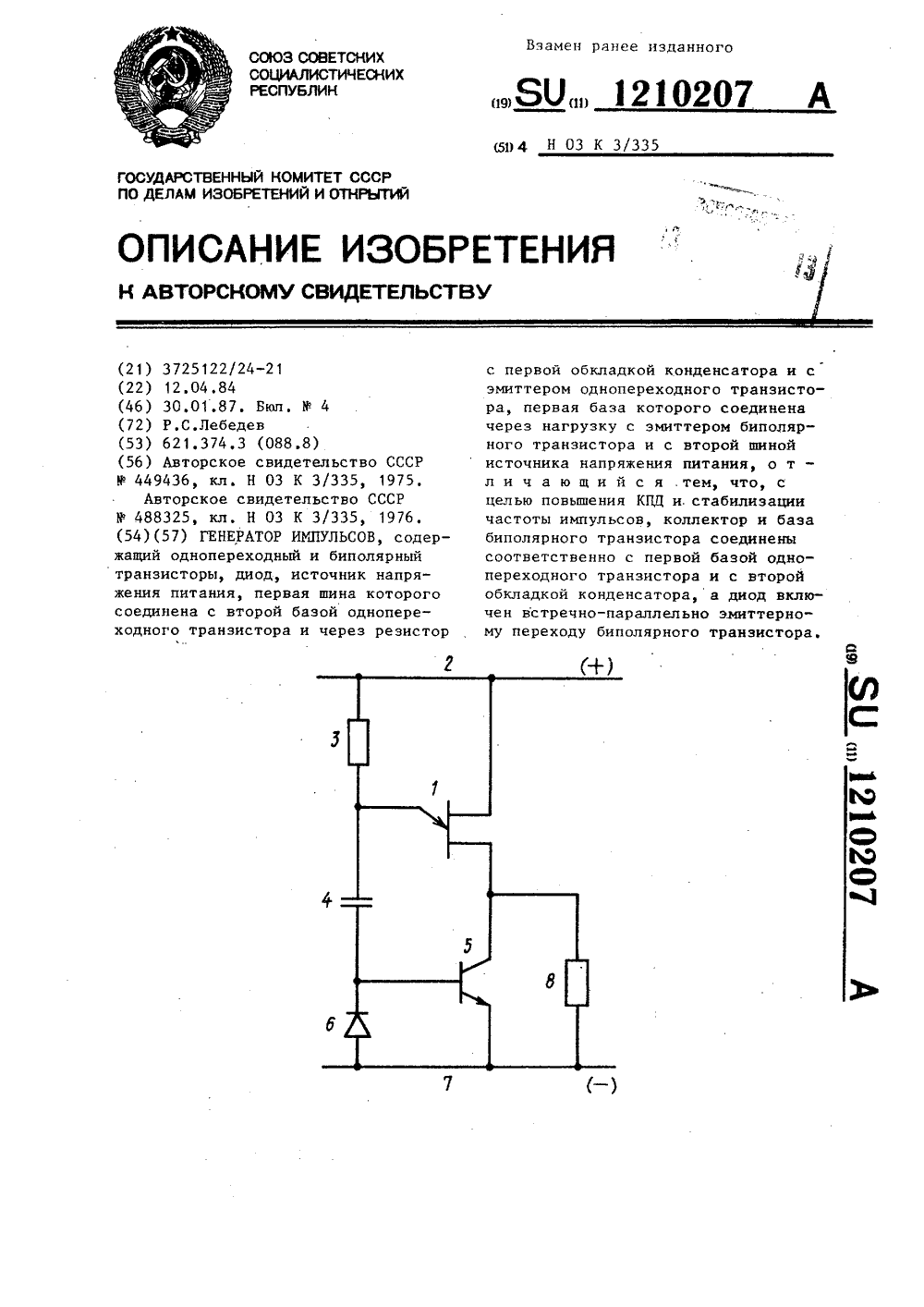

...представлена принципиальная электрическая схема генератоГенератор импульсов содержит однопереходный транзистор 1, первуюшину 2 источника напряжения питания,подключенную к второй базе однопереходного транзистора 1 и через резистор 3 к эмиттеру однопереходноготранзистора 1 и к первой обкладкеконденсатора 4, биполярный транзистор 5, диод 6, вторую шину 7 источника напряжения питания, подключенную к эмиттеру биполярного транзис 25тора 5 и через нагрузку 8 к первой. базе однопереходного транзистора 1.База биполярного транзистора 5 соединена с катодом диода 6 и со второй обкладкой конденсатора 4 коллектор биполярного транзистора 5 сое 30динен с первой базой однопереходноготранзистора 1, анод диода 6 подклю -чен к второй шине 7 источника...

Номер патента: 1285314

Опубликовано: 23.01.1987

Авторы: Ким, Лебедев, Проскура

МПК: G01B 5/26

Метки: например, объектов, объемных, площади, поверхности, продолговатых, рыб, тела

...Заказ 7635/43 Тираж 677 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул.Проектная, 4 Изобретение относится к техническим измерениям, а именно к определению площади поверхности.Целью изобретения является повышение производительности измерений, 5 что обеспечивается ускорением процесса определения периметров отдельных участков объекта при помощи обматывания последнего гибкой нитью по винтовой линии. 10Способ заключается в следующем.Объект продолговатой формы, напри мер рыба, площадь поверхности которого требуется определить условно разбивают параллельными плоскостями, 15 находящимися на одинаковом расстоянии друг от...

Номер патента: 1284901

Опубликовано: 23.01.1987

Авторы: Лебедев, Леонович, Самарин, Стажаров, Фыгин

МПК: B65D 85/04

Метки: бухт, проволочных, тара

...5 проволочных бухтв виде стержня с заходным конусом6 и опорным фланцем 7 На стойках 4жестко закреплены и расположеныярусами опорные элементы 8, снабженные ребрами 9 жесткости,25Опорные элементы 8 выполнены ввиде четырех пластин, установленных с зазором 10 одна относительнодругой и образующих проем крестовидной формы, центрапьнач частькоторого соответствует диаметру центрирующего элемента 5. В основании 1выполнены фиксирующие отверстия 11,При заполнении тары ее устанавливают на устройство для заполнения(не показано) так, что фиксирующие35отверстия 11 совпадают с предусмотренными на устройстве заполненияштырями, Относительно устройствазаполнения тара может быть установлена любой стороной, Центрирующийэлемент 5 за опорный фланец 7...

Номер патента: 1284829

Опубликовано: 23.01.1987

Автор: Лебедев

МПК: B25J 15/00

Метки: захват, манипулятора

...а именно к захватам манипуляторов, например, при вырубке деталей.Цель изобретения - повышение надежности зажима деталей,На фиг,1 изображен захват, продольный разрез; на фиг.2 - то же,при захвате детали; на фиг.3 - тоже, после перемещения детали,Захват манипулятора состоит иэкорпуса 1, в котором смонтированпоршень 2 с возвратной пружиной 3и штоковой полостью 4. Шток 5 поршня 2 связан с верхней губкой 6 посредством пальца 7, проходящего черпродольный паз в штоке 5 поршня 2закрепленного в верхней губке 6. Ккорпусу 1 прикреплен упор 8. Верхняя губка 6 шарнирно на оси 9 установлена на упоре 8 и на ее рабочейповерхности имеются бобышки 10. Повень 2, пружина 3, шток 5, палец 7и упор 8 образуют механизм перемещния верхней губки 6....

Номер патента: 1284670

Опубликовано: 23.01.1987

Авторы: Бабик, Куклин, Лебедев, Фридман, Шайковский

МПК: B22D 43/00

Метки: печи, плавильной, тигельной, шлакоуборщик

...внутри колонны 14. Подвод пнев матической и электрической энергии осуществляется через гибкие шланги и кабели 15,С целью исключения вытекания шлака при его транспортировании к шлаковне 16 на промежуточной раме с возможностью перекрытия зазоров между скребками установлен поворотный зонт 17.Шлакоуборщик работает следующим образом.При включении привода 13 поворотного круга 12 и привода 10 выдвижения промежуточной рамы 6 рабочий орган 1 располагается под тиглем печи. Включением привода 8 кривошипа коромысло 4 перемещается в сторону тигля совместно со стержнем 7 и опускает рабочий орган 1 вниз по вертикальной прямой, полученной за счет соот ветствующих размеров стержня 7, кривошипа 5 и коромысла 4. Опускание рабочего органа 1 в...

Номер патента: 1284473

Опубликовано: 23.01.1987

Авторы: Лебедев, Миронов, Рязанов

МПК: A01F 25/00

Метки: закром, картофеля, хранения

...9 852244 известен закром для хранениякартофеля, включающий боковые и торцовыестенки с полуосями, установленными Юв опорах.Целью изобретения является повышение эффективности процесса обламывания проросших ростков картофеля засчет ускорения процесса обламыванияи вентилирования,Смещение полуосей для установкизакрома относительно оси симметрии,установление их в подпружиненных опорах позволяет обеспечить колебатель, ное перемещение закрома, что ускорит.обламывание проросших ростков,На фиг. 1 изображен закром; нафиг. 2 " вид А на фиг. 1,.Закром выполнен в виде решетчато 25го цилиндра, образованного рядом горизонтапьных планок 1 и торцовых стенок 2, на которых закреплены две по-.луоси 3, смещенные в опорах 4 относительно оси симметрии. Опоры...

Номер патента: 1005535

Опубликовано: 23.01.1987

Авторы: Авдеев, Дятчин, Кравченко, Кучер, Лебедев, Михайличенко, Морев, Платонов, Поддубный, Резников

МПК: E21F 13/00

Метки: перегружатель

...привод их поворота, дополнительным вибровозбудителем, установленным на грузонесущем органе, и механизмом наклона днища груэонесущего органа, связанным с последним и рамой, причем шиберы расположены с боковых сторон грузонесущего органа.Стойки выполнены телескопическими и в них и в шиберах выполнены отверстия для взаимного стопорения.На фиг. 1 изображен общий вид перегружателя при погрузке горной массы в состав вагонеток; на фиг. 2 - то же, вид сбоку.Вибрационный перегружатель состоит из грузонесущего органа 1, связанного с механизмом его наклона, включающим тяги 2, упругие элементы 3, установленные на опорные площадки 4, снизу поддерживаемые гайками 5, навинченными на резьбовую часть 6 тяг 2 этого механизма, Тяги 2 укреплены на...

Номер патента: 392255

Опубликовано: 23.01.1987

Авторы: Балыков, Дембец, Домбровский, Лебедев, Самойлюк, Свидерский, Сидоров, Славек, Шеин, Шмаков

МПК: E21D 23/18, E21F 13/08

Метки: гидропередвижчик, забойного, конвейера

...в напорную магистраль между насосной станцией и гидро- распределителями концевых домкратов, 15В таком выполнении гидропередвижчик уменьшает трудоемкость процесса передвижки конвейера.На фиг. 1 изображен предлагаемый передвижчик, общий вид; на фиг. 2 - 20 то же, принципиальная схема.Гидропередвижчик состоит из насосной станции 1, напорной и сливной магистралей 2, шлангов 3, линейных гидродомкратов 4 передвижки с гидро" распределителями 5, распорных стоек 6 и концевых гидродомкратов 7 передвижки. Для совместного управления концевыми гидродомкратами 7, 8 передвижки и концевыми распорными стой- З 0 ками 9 в напорную магистраль между ,насосной станцией и гидрораспределителями концевых гидродомкратов вклю- чен дополнительный...

Номер патента: 1283703

Опубликовано: 15.01.1987

Авторы: Головань, Жданов, Лебедев, Левин, Рюхин

МПК: G03B 43/00

Метки: видоискателя, светопропускания, фотокинокамеры

...через зубчатую передачу13 с приводом 14 механизма перемещения источника 1 света.Источник 1 света установлен нажестко связанной с корпусом 15 платформе 16 с воэможностью возвратнопоступательного перемещения вдоль укрепленной на платформе 16 направляющей линейки 17, при помощи тросика18, намотанного на барабан 19, идвух крайних 20, 2 и центрального22 шкивсь чри этом шкив 22 связанс зубчатой передачей 13,Корпус 15 в виде цилиндра установ"лен с возможностью поворота относительно визирной оси Фотоаппарата 2она фиксированные углы с шагом 10 вдиапазоне 360Устройство работает следующим образом,В согласованном положении Фотоаппарат 2 с объективом 3 и окуляром 7видоискателя выставлен между источ:-. -ком 1 света и...

Номер патента: 1283685

Опубликовано: 15.01.1987

Авторы: Золотарев, Лебедев, Сидельникова, Сомсиков

МПК: G02B 5/18, G02B 5/30

Метки: решетка-поляризатор

...поверхности 2 сферической с радиусом В обеспечивает предотвращение регистрации интерференци 5 онных спектров вследствие уменьшенияих интенсивности за счет введения пе"ременной толщины оптического слоя внаправлении сечения решетки-поляризатора, При этом найденная дорма0 гладкой поверхности обеспечивает возможность ее изготовления одновремян"но с изготовлением самого тонкогослоя при сохранении его механическойпрочности, достаточной по условиям5 эксплуатации, приданием, например,гладкой поверхности формы огнутойсферы,Способ изготовления решетки-поля 30 ризатора осуществляют путем снятияпрозрачной копии с решетки-матрицы,содержащей штрихи ступенчатого про(1 иля, и нанесения на копию металлического покрытия под косым углом...

Номер патента: 1283521

Опубликовано: 15.01.1987

Авторы: Гогин, Кузнецов, Кулешов, Лебедев, Суханов

МПК: G01B 11/04, G01B 11/06

Метки: изменения, интерферометр, оптических, поверхности, формы, элементов

...картины рассматриваются с помощью наблюдательной системы 10.Перед началом работы необходимопроизвести следующее: к оптическойповерхности зеркала 6 в центральнойего зоне приклеиваются элементы 4и 5 в виде двух полукругов плоскопараллельной пластинки полимерного материала, изготавливаются они из одной пластинки путем ее разрезания на две части, а приклеиваются таким образом, чтобы получился круг с зазором примерно 1 мм между половинками. Диаметр разрезаемого полимерного круга равен примерно половине диаметра зеркала 6. Далее зеркала 9-7, оптически сопряженные соответственно с зеркалом 6 и элементами 5, 4 и имеющие независимые подвижки, юстируются таким образом, чтобы на выходе наблюдательной системы 1 О получилось три...

Номер патента: 1283408

Опубликовано: 15.01.1987

Авторы: Аверьянов, Борисов, Зворыгин, Лебедев, Файнер, Чалый

МПК: E21D 11/36, E21D 19/00

Метки: защиты, ската

...гидродомкраты 16 и консоль 12,2Оба конца плиты 13 шарнирами 17связаны с бортовыми стойками 18,Козырек 4 домкратами 19 связан состойками 18 при помощи шарниров 20 5 и 21, а гидродомкрат 16 связан сконсолью 12 при помощи шарнира 22,Таким образом, шарниры 15,17,20,21 и 22 предназначены для выдвккения или поворота вспомогательныхили защитных элементов козырька 4,т,е. консоли 12, бортовых стоек 18и гидродомкратов 19 управленияповоротом стоек 18.При выемке мощных крутых пластов столбами по падению с одновременным возведением флангового иоставлением тупиковых скаток внещитового перекрытия 2 козырек 4 сшарнирами 5 и 6 крепления к раме 1и домкрату 7 перекрывает сечениеската, при этом фартуки 14 на плите13 препятствуют просыпанию угля ипороды в...

Номер патента: 1283287

Опубликовано: 15.01.1987

Авторы: Жабров, Лебедев, Шевцов

МПК: E02D 1/00, E02D 33/00

Метки: винтовой, испытания, конструкции, опорной

...подшипником 14, скобой 15 и верхней траверсой 9 смонтированы динамометры 16 и 17 сжатия,Испытуемый заполнитель или материал18 укладывают в обойме 1 между штампами 4 и 5. Вращение ствола 12 с лопастью 13 производят силовым приспособлением (не показано),Устройство работает следующим об разом,Цилиндрическую обойму 1 заполняют испытуемым материалом (например грунтом) 18, производят монтаж устройства и фиксируют показания динамометров 11, 16 и 17. Затем вращают ствол 12, например, по часовой стрелке,как показано на чертеже, Вращение осуществляют ручным или механическим способом с помощью трубных ключей, 40 хомутов, рычагов, бурильных машин или любых других. механизмов, создающих вращающий момент.При этом заполнитель 18 перемещается из...
