Номер патента: 1433677

Опубликовано: 30.10.1988

Авторы: Копейкин, Лебедев, Орел, Попов, Углев, Цымбал

МПК: B23K 9/12

Метки: захват, импульсной, подачи, проволоки, электродной

...1 с обеих,сторон закрыт крышками 11, которыекрепятся к корпусу 1 винтами 12.Крьнпки 1 1 содержат две симметрично расположенные выемки 13,Устройство работает следующим образом.Оттягивая полый шток 8 вместе сП-образным толкателем 9 и сжимая пружину 10, проталкивают сварочную проволоку 14 между подакщими роликами 5.Иальцы 3 в наклонных пазах 2 корпуса1 перемещаются в сторону сжатой пружины 10, увлекая за собой сепараторы4, которые при своем перемещении удаляют от проволоки подающие ролики 5.Заправка проволоки будет законченапосле прохождения ею подающих цилинд 40рических роликов 5.После отпускания полого штока 8под действием пружины 10 он перемещается вместе с П-образным толкателем 9 влево, при этом своими торца 45ми входит в контакт с...

Номер патента: 1433527

Опубликовано: 30.10.1988

Авторы: Брагин, Исаев, Кобышев, Лебедев, Шарапенко

МПК: B21C 37/29, B30B 15/24

Метки: гидравлической, полых, штамповки

...давления.Устройство работает следующим образом.Трубчатая заготовка 3 фиксируетсяв заполненной маслом полости полуматрицы 1 прижатием полуматрицы 2 штоком гидроцилиндра 4, При подаче жид"кости в осевые гидроцилиндры 6 заготовка 3 сжимается пуансонами , Жидкостью высокого давления, подаваемойвнутрь заготовки от гидромультиплика;,тора 5, осуществляется процесс штам;повки. По мере осевого сжатия заготовки вытесняемая из гндроцилиндров6 жидкость проходит через гидромоторы 8, заставляет вращаться их валыс соединительной муфтой 9 и зубчатымвенцом 10. Далее вращение передаетсячерез зубчатый редуктор со сменнойшестерней 11 на регулировочныи винт 4512 клапана 13 поддержания давления.Так достигается соответствие положений регулировочного винта...

Номер патента: 1432682

Опубликовано: 23.10.1988

Авторы: Бондаренко, Епифанов, Каплун, Лебедев, Талья

МПК: H02K 41/025

Метки: асинхронный, двигатель, линейный

...располагается путевой вторичный элемент, 3состоящий из обратного маГнитопровода 9 и реактивной шины 10. Двигатель может содержать любое количество индукторов.В одном слое крайних ш пазов ин"Оиндуктора 1,располагаются катушки 6,уложенные через ярмо. В первых трехпазах располагаются катушечные стороны фазы С С двухслойной обмотки.45В крайних ш пазах индуктора 2помимо катушечных сторон двухслойнойобмотки также располагаются катушки6, укладываемые через ярмо. В отличие от первого (предыдущего) индуктора в первом пазу находится катушечная сторона Фазы С, С, а в двухпоследующих пазах вкатушечные сторо"ны фазы С, С, двухслойной обмотки,т.е. электрически обмотки первого ивторого индукторов соединены неодинаково.Устройство работает следующим...

Номер патента: 1432464

Опубликовано: 23.10.1988

Авторы: Коротков, Лебедев, Маневич

МПК: G05B 23/02

Метки: параметров

...который поступает на анализатор 41 неисправности в его дешифратор 61, с выхода которого информация поступает на, блок 7 индикации, высвечивая на индикаторе 62 номер проверяемого канала СИФУ О. На блок 7 индикации поступает информация от триггеров 58-60 блока 6 диагностики в виде цифрового сигнала "1" при нормальной работе, объекта 8 ,контроля, при этом светодиоды 63-65 не загораются, и "0" - при сбое в работе объекта 8 контроля, при этом наблюдается свечение светодиодов 63 или 64, или 65.Если на любом из выходов измерителя 39 блока 6 диагностики появляется "0", анализатор 41 неисправности запоминает источник информации ,неисправности и дает команду на блокировку блока 3 синхронизации, в результате чего происходит запрет выдачи...

Номер патента: 1432129

Опубликовано: 23.10.1988

Авторы: Иванова, Лебедев

МПК: E02B 3/04

Метки: заносимости, защиты, канала, подходного

...из вертикальных свайных рядов 1 и 2, соединенных между собой надстройкой. Сваи внешнего ряда 2 выполнены с верхними 3 и нижними 4 уширениямии, полностью заполняющими пространство между сва 2 ями по фронту устройства, Верхние уширения 3 расположены у оголовков свай, Нижние уширения 4 частично заглублены в дно канала и имеют в верхней части сплошные горизонтальные полки 5, направленные навстречу потоку наносов 6. Нижняя часть уширений 3 выполнена трапецеидальной, Заглубленная в дно часть уширений 4 выполнена сходящейся на нет, Уширения 4 образуют подводную наносозащитную стенку, снабженную сплошной горизонтальной полкой 5. Уширения 3 образуют волногасящий экран 7. Устройство работает следующим образом.Поток воды с наносами при...

Номер патента: 1432000

Опубликовано: 23.10.1988

Автор: Лебедев

МПК: C01B 7/09

Метки: брома, извлечения, растворов

...смесь,содержащая 0,3-9,2 г брома в 1 м,циркулйровала с помощью вентиляторав системе абсорбер-десорбер. Абсор- щбер имеет такую конструкцию, что идесорбер, Расход воздуха составляетот 200 до 1800 м /ч и его регулируютвручную задвижкой. Абсорбер из сборника абсорбента орошают с помощьюцентробежного насоса раствором, содержащим бромистое железо и предлагаемый катализатор. Отработанный абсорбент восстанавливают железной стружкой и возвращают в процесс, Образующийся шлам перерабатывают в хлористоежелезо, как описано в примере 2.В табл.3 приведены результаты опытов - средние значения по 3-10 опытампроведенным при 22 С, расходе буровойводы 5 м /ч, плотности орошениядесорбера 80 мз /ме ч, плотности орошения абсорбера 38 м/м ч, расходевоздуха...

Номер патента: 1430684

Опубликовано: 15.10.1988

Авторы: Лебедев, Маранценбаум, Чушенко

МПК: F23N 5/24

Метки: газообразного, жидкого, отсечки, тепловой, топлива, установки

...всех контактов ца чертеже 4 О Г 10(азацо при открытом положеццц отсечного клапана, когда схема находится в кдуецем режиме. При замыкании уГЕреГБляеопего контакта 9 схемы техцологиче(и(ой защиты или нажатии кцопки дцстаццисншой1 отсечки (33 е показаа) срабатьвает пускатель 1 через замкнутый концевой выклн)- чательзакрытого положения отсс Иого клапана, Через замыкающиеся первый и второй силовые контакты 2 и 3 пускателяэлектромагнит 4 отсечного клапана срабатьЕвает и закрывает отссчцый клапан.Г 1 рц этом его коццевой выключатель 11 размыкается и пускательобесточивлетсл, обесточивац электромапшт 4 укс закрывшегося отсечного кл анапа (откр Етие его происходит по другой схеме или вручную). д Работосцособцость схемы цепрерывцо...

Номер патента: 1430176

Опубликовано: 15.10.1988

Авторы: Григорьева, Зелицкая, Лебедев, Промохов, Трофимов, Урусов, Швецов

МПК: B22C 5/18

Метки: пневмотранспортная, подготовки, формовочных

...а его содержимое, как правило сле п жавшаяся масса в виде куска, при подъеме стола 2 пневмоцилиндром 3 загружается в загрузочное устройство 1, где подвергается размельчениго, попадая между колеблющейся щекой 6 с ребрами 7 и вертикальной стенкой3 со стенками 4, ве;гицина рабочего 45 зазора между которыми может регулироваться посредством перемегцения ползуна 1 О в неподвижном корпусе 9 устройства 8 регулирования. Совершая сложное движение, цека 6 замыкается на корпус устройствапружиной 12, надетой на стержень 11, один конец которого соединен со щекой 6.Изхгеггьценные куски материала перемегцаются вниз и попадают на дальнейшее измельцение барабанным измельчителем 16 с нродолыгыми билами 17. Билы ударяют по кускам материала, размельцают его...

Номер патента: 1429984

Опубликовано: 15.10.1988

Авторы: Белов, Капранов, Лебедев

МПК: A01G 1/04

Метки: культивационное, сооружение

...17 приставки 6 рдц-балки 2 техно,опЧеские рабочие орулия и мдш 1 Ы комп(стаа 11 выполнены сменными и съемными 21.Пол(ехНик 5 1,) с захватами 2 О ) цристдвки 18 рдсцолок(цы лруг от лруга ца расстоянии ооле( ширины стсллджд 4. Крдц-одлка 12 расположена в сооружении 1 цдл камерами 2. Р,л 1 гзцги 15 расположены снаружи цсрцмстрд зоны 6 рдзмецен)(я кдм(р 2. Культиваци(нис ус. ройство цме(, Возможность исполнения в лвд ярмсс 22. В этом исполнении трдцспор(чос ср(логвин с цри(1 всМИ Для НИЖНСГО 51 рХ С 2 БЬН 10 ЛНСНО 5 з)(С тслежкц 23 и рзсцолоксцо Б сооружси,1 пол камерами. Причем транспортным р(, -ством с приставками 23 в нижнем ярусе 22 может быаь и кран-балка 12.Культивапионцое . устройство работаетследуоцим оордзом.НсЦР)1 МСР, Л)1...

Номер патента: 1429278

Опубликовано: 07.10.1988

Авторы: Абраменков, Лебедев, Сергиенко

МПК: H03B 7/14

Метки: генератор

...Корректор Л,Патай Редактор А.Ворович Заказ 5142/54 Тираж 929 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к радиоэлектронике и может использоваться для возбуждения электрических колебаний,Цель изобретения - повышение ста 5 бильности частоты.На чертеже изображен генератор, поперечный разрез.Генератор содержит экранирующую крышку 1, основание 2, подложку 3 из 1 О д электрика с активными и пассивными з ментами, паз 4 глубиной, равной 0,5-0,8 толщины основания 2., Генератор работает следующим образоме15При подведении к активным элементам напряжения питания они в...

Номер патента: 1429028

Опубликовано: 07.10.1988

Авторы: Лебедев, Маянский, Охотин, Разживин, Рассанов, Якимов

МПК: G01N 33/53

Метки: больных, врожденным, периода, пороком, послеоперационного, прогнозирования, сердца, течения

...Оценка показателейФРНФ в динамике позволяет судить обэффективности проводимой терапии. Врезультате своевременного примененияцеленаправленного лечения осложненияу больной закончились выздоровлением. 40Больная выписана в удовлетворитель- жалобы на боли в области операционном состоянии на 25-й день после операции.П р и м е р 2. Больной К., 15 летпоступил в клинику без жалоб для ре Бшения вопроса об оперативном леченииврожденного порока сердца, выявленного в возрасте до трех лет. При по- лЯемое и Расхождение кРаев операЦиступлении состояние удовлетворительное, телосложение правильное. Кожныепокровы и видимые слизистые чистые,обычной окраски без признаков цианоза. Перкуторно над легкими ясныйлегочный звук, аускультативно везикулярное...

Номер патента: 1428607

Опубликовано: 07.10.1988

Авторы: Бруек, Лебедев, Статкевич, Чешун

МПК: B60K 17/34

Метки: колесное, средство, транспортное

...ком блокировки, расположенным в одном блоке с гидроусилителем 14 руля, который питается от источника 15 давления. Гидро- распределитель 10, источник 16 давления и гидроцилиндры 17 и 18 фрикционных муфт связаны между собой гидромагистралями 19 - 21. Золотник гидрораспределителя 10 подпружинен пружиной 22.Колесное транспортное средство работает следующим образом.При прямолинейном движении транспортного средства, когда включена блокировка дифференциала, масло поступает под давлением в управляющую полость гидрораспределителя 0 и переводит его, сжимая пружину 22 в крайнее левое положение. При этом масло от источника 16.давления по магистрали 9 и через гидрораспределитель 10 и магистрали 20 поступает в гидро- цилиндр 17 гидроуправляемой...

Номер патента: 1428543

Опубликовано: 07.10.1988

Авторы: Асонов, Григорьян, Деревянко, Ивашков, Коломиец, Лебедев, Литвин, Патон, Притула

МПК: B23K 9/12

Метки: механизм, подачи, проволоки, электродной

...на корпусе, адругим - на стакане 7,Механизм работает следующим , 25образом,Размер внутреннего диаметра пружины 8 в свободном состоянии меньшедиаметра двух вкладьппей 2. Поэтомупружина 8 прижимает вкладыши 2 с 30расположенными в них подающими роликами 3 к электродной проволоке 4,При вращении вала электродвигателя5 подающие ролики обкатывают электродную проволоку по спиральной линии. При этом возникает осевая составляющая сила от силы прижатия двухроликов 3 к электроднои проволоке 4,проталкивающая проволоку в осевомнаправлении. 4 О1Величина смещения о подающих роликов 3 относительно оси вращенияподающего механизма обеспечиваетправку электродной пРоволоки 4.При этом 45 где Ь - расстояние меяду осями;П - диаметр каждого из роликовв...

Номер патента: 1428499

Опубликовано: 07.10.1988

Автор: Лебедев

МПК: B21D 37/08

Метки: втулок, гибочное, многопозиционное, типа

...предварительно надрубленный длинцомерцый материал подан в размер до упора 15, направляющие 16 и 17 исключают изгиб надрубленного материала и уход его из заданного положения, секции 3, 4, 8 и 9 матриц в крайнем заднем положении, блок 12 подан вперед и упирается в оправки 1 ц 2, исключая их отгибку.Гибка изделий на всех рабочих позициях выполняется одновременно в следуюц,ей последовательности: убираются направляющие 16 и 7, после чего выполняется гибка первого перехода путем подачи вперед секций 3 и 4, которые своими передними торцами отделяют сдвоенную заготовку от длицномерного материала и огибакт ес концы вокруг оправок 1 и 2 на четв: рть периметра втулки. Блок 12 отводится в заднее крайнее положение, освобождая пространство для...

Номер патента: 1428403

Опубликовано: 07.10.1988

Авторы: Каждан, Лебедев, Мамонтов

МПК: B01D 3/32

Метки: колонна, тепломассообменная

...отпариваются легкокипящие компоненты за счетподвода тепла в змеевик 4. Пары поднимаются вверх очищаются от примесей, на контактных устройствах, конденсируются в конденсаторе и выводятся в жидкой фазе в качестве дис-,тиллята 1, а частично возвращаютсяв колонну в качестве верхнего орошения 11.Жидкая часть сырья по каналу 3самотеком перетекает на нижерасположенную глухую тарелку 2. Пары легкокипящих компонентов, отпаренных с 2помощью подвода тепла в змеевике 4, .поднимаются вверх, очищаются от примесей, конденсируются с помощью циркулирующего орошения и выводятся иэколонны в жидкой фазе в качестве бокового погона 1 Ч. Жидкая часть сосредней глухой тарелки по каналу 3самотеком перетекает на нижнюю глуО хую тарелку 2, нагревается с...

Номер патента: 1428389

Опубликовано: 07.10.1988

Авторы: Лебедев, Ниденс, Синицкий, Христюк

МПК: A61N 1/36

Метки: электростимулятор

...декадный счетчик 4, первый и второй КЯ-триггеры 5 и 6, коммутатор 7, первый выходной радиочастотный блок 8, второй радиочастотный блок 9 и первое и второе приемные устройства 1 О и 11. Коммутатор содержит первый и второй элементы 2 И - НЕ 12 и 13.Электростимулятор работает следующим образом.Гигналы с первого генератора 1 импульсов запускают формирователь 2 длительиости импульсов. С формирователя 2 длителыюэсти импульсов сигналы поступают ца одни из в.ходов первого и второго элементов 2 И - НЕ 12 и 3. С второго генератора 3 импульсов сигналы поступают ца декадный счетчик 4 и последовательно передаются ца его выходы. С нулевого выхода декадного счетчика 4 импульс поступает ца Ь-вход первого хсзр-триггера 5 и переводит его в состояние...

Номер патента: 1428337

Опубликовано: 07.10.1988

Авторы: Ведмеденко, Куба, Лебедев, Литвиненко, Першак, Приходько

МПК: A01N 41/10

Метки: возделывания, подсолнечника

...+0,92 23,9 1,5 3 13,3 23,9 24,7 13,7 1982 год, фон МбоРьо 49,6 10,6 1 (контроль) Изобретение относится к сельскому хозяйству, а именно к способам выращивания подсолнечника,Цель изобретения - повышение масличности семян и качества масла. П р и м е р 1. Проведены полевые опыты на сельскохозяйственной опытной станции, Растения подсолнечника сорта "Передовик улучшенный", выращенные на почве, удобренной минеральными удобрениями, опрыскивают водным раствором диметилсульфоксида (ДМСО) при норме расхода 400 л/га в фазу начала образования корзинок и повторно в период массового цветения. В контроле растения опрыскивают водой. Результаты влияния обработки растений подсолнечника раствором ДМСО на масличность семян представлены в табл. 1,Результаты...

Номер патента: 1427301

Опубликовано: 30.09.1988

Авторы: Беличенко, Лебедев, Подоба, Савенко, Якименко

МПК: G01N 33/18

Метки: датчик, жидкостей, оценки, токсичности, фотоактивный, электрохимический

...образом, В 45центре диализной мембраны 29 диаметром 11 мм, изготовленной, например,из черного капрона с ячейкой 1-2 мкми толщиной 20 мкм, выбирается полостьдиаметром 2 мм и глубиной 1 О мкм, в 50которую методом фильтрации наноситсятонкий слой 30 микроводорослей хлорелла или сценедесмумс. Сверху диализнаямембрана 29 закрывается газопронизаемой пленкой 28, изготовленной из поли этилена диаметром 11 мм и толщиной5 мкм,Подготовленный заранее биологический индикатор устанавливают газопроницаемой пленкой 28 непосредственно на воспринимающую поверхность детекти- рующего блока 12 и закрепляют гайкой 3 1, Детектнрующий блок 12 погружают в контролируемую жидкость и выдерживают в течение 10 мин. Так как биологический индикатор затемнен, то...

Номер патента: 1427137

Опубликовано: 30.09.1988

Авторы: Какурин, Лебедев, Пьянков, Руденко, Хомутов

МПК: F16K 17/16

Метки: давления, избыточного, разгрузки

...детали, так как 5 Оэластичный элемент 8 слабо препятствует радиальным перемещениям верхнейвыступающей части бурта, в результатечего происходит изгиб слоев навивкис их сдвигом, а в нижней части единой детали возникает краевой изгибающий момент поджимающий слой навивки с образованием зоны их сжатия на стороне вогнутой части. Такое дополнительное поджатие слоев навивкипрепятствует развитию сдвиговыхдеформаций между витками единой деталиприводя их к заклиниванию, вследствие чего единая деталь становитсяпрактически равнопрочной сплошномуэлементу.В режиме самосрабатывания устройство работает следующим образом.При достижении предельной величины нагрузки в сечениях витков возникают напряжения, превышающие пределпрочности его материала, в...

Номер патента: 1426724

Опубликовано: 30.09.1988

Авторы: Копылов, Кругликов, Лебедев, Сафронов

МПК: B23K 9/16

Метки: газов, дуговой, защитных, сварки, среде

...винтовым ка-; налам 7, приобретает, например (фиг. 1), вращательное движение вокруг продольной оси соплаЗатем, ,двигаясь по дополнительным винтовым каналам 9, защитный газ приобретает дополнительное вращательное движение вокруг продольной оси основных винтовых каналов. Дополнительное вращательное45 движение газового по гока придается для уменьшения скорости частиц внешнегослон газового потока относи 4 ГеЛЬНо не,подвижного внешнего воздуха, с которым они соприкасаются.На фиг. 2 обозначены соетавляющие вектора линейной скорости частиц внешнего слоя потока защитного газа в точке А сопла:е7 - скорость частиц в направлении, параллельном касательной к винтовой линии дополнительного канала;- скорость поступательногодвижения частиц вдоль...

Номер патента: 1426487

Опубликовано: 30.09.1988

Авторы: Азизкариев, Лебедев, Фролов

МПК: A01C 7/00

Метки: сеялка

...гибкие продольные пластины 11 при помощи закрепления одного их конца в пазах 4 направляющих труб 3, наложения друг на друга свободных концов и расположения тангенциально по отношению к шеточному шнеку 9. Гибкие продольные пластины 11 выполнены выдвижными с возможностью перемещения вдоль пазов 4 направляющих труб 3. Длина гибких продольных выдвижных пластин соответствует ширине семяпроводов 12 так, чтобы в случае изменения ширины междурядий, можно было образовать окна 13 для обеспечения возможности ссыпания семян 1 в семяпроводы 12. На торцах семяпроводов12 жестко закреплены кольца 14 в виде подшипников 15, стяжных втулок 16 и штифта 17, при помощи которых семяпроводы 12 шарнирно крепятся к цилиндрическому каркасу.Бункер 18 для семян...

Номер патента: 1425102

Опубликовано: 23.09.1988

Авторы: Абзалов, Беглова, Диметов, Лебедев, Фатрахманов

МПК: B60K 15/00, B65D 90/44

Метки: гидробак, средства, транспортного

...гидросистемы 4, а сверху этого корпуса подведены патрубки 22 и 23 для сообщения соответственно с жидкостной полстью 25 и газовой полостью 26 гидробка и дренажной линией 24.Гидробак работает следующим образом, При работе гидросистемы 4, когда распределитель находится в нейтральном псложении, рабочая жидкость из гидробака оводится патрубком 2 и подводится обратно через патрубок 3, В рабочих положениях распределителя поток рабочей жидкости от насоса поступает в одну из полостей исполнительного механизма, а из другой полости поступает в канал 21. Рабочая жидкость, выходя из сопел 20 ударяется о лопасти 17 барабана 16 и приводит его во вращение.Имеющиеся гранулы адсорбента 19 под действием центробежных сил прикасаются к перегородкам 18 и,...

Номер патента: 1424775

Опубликовано: 23.09.1988

Автор: Лебедев

МПК: A01G 31/02

Метки: автоматическая, выращивания, растений

...- с восходящей трубкой 5, которая посредством отвода 6 дополнительно соединена с нижней частью резервуара 2. На сливной трубе 3 расположена водомерная камера 7 с подающим трубопроводом 8 для питающей жидкости. В водомерной камере 7 расположен поплавковый клапан 9, перекрывающий трубопровод 8. Верхний торец сливной трубы 3 расположен выше уровня дна вегетационного сосуда 1, а ее нижний торец находится в углублении 10, выполненном в дне резервуара 2 для питающей жидкости. К лну резервуара 2 присоединен трубопровод 11 для подачи сжатого воздуха, Выходной торец восходящей трубки 5 расположен ниже верхнего торца сливной трубы 3.Установка работает следующим образом.Через трубопровод 8 заполняют питающей жидкостью (водой или питательным...

Номер патента: 1424749

Опубликовано: 23.09.1988

Авторы: Бернасовский, Гадецкий, Зенин, Лебедев, Прохоров, Чернявский

МПК: A01B 13/08, A01B 35/22

Метки: крепления, органа, орудия, почвообрабатывающего, рабочего, стойки, узел

...держателя 1,Крепление рабочего органа в держателе 1 по отношению к раме почвообрабатывающего орудия осуществляется следующим образом. 4011 ри изменении глубины хода рабочего органа его стойку 5 лсремещаот вверх цлц вниз ца требуемую нели и- ну, прц этом стопорцые болты 10 ц отВерстиях 6 и 7 сначала равномерно вы-,5 ворачивают, а црц фиксации стойки 5 на заданной высоте равномерно вворачивают.Ориентацию рабсчего органа в перв тикальном положении производят стопсрными болтами, расположенными в отверстиях 8 ц 9. Если носок рабочего органа отклонился вправо, то выворачивают болт в отверстии 8, а ввертывают стопорньп болт в отверстии 9. Если носок рабочего органа отклонился влево, то выворачиваот стопорный болт в отверстии 9, а ввертывают...

Номер патента: 1425602

Опубликовано: 23.09.1988

Авторы: Гавриш, Исмаилов, Лебедев, Шваченко

МПК: G05B 13/02

Метки: значений, сигналов, экстремальных, электрических

...на входе 20 устройства больше предыдущего значения аналоговогосигнала, то количество импульсов, поступивших в счетчики 8 и 9 н режимеобратного, счета, больше количестваимпульсов, поступивших в счетчики 8и 9 в режиме прямого счета, поэтомув какие-то моменты времени на выходах обнуления счетчиков 8 и 9 появляются сигналы логического О 0 которые устанавливают триггеры 10 и 11в единичное состояние,Если в момент времени(фиг.2)на прямом выходе генератора 18 устанавливается логический "О", то на выходе первого формирователя 16 импульсон формируется единичный импульс,который пос 1 упает через элементыИ 12 и ИЛИ 6 на вход установки "0"первого счетчика 8, сбрасывая его внулевое состояние, а во втором счетчике 9 сохраняется разность...

Номер патента: 1425601

Опубликовано: 23.09.1988

Авторы: Лебедев, Морщихин, Шароватов

МПК: G05B 13/02

Метки: самонастраивающаяся, следящая, цифровая

...модели 20 Ущ(п) поступают, соответственно, на второй и первый входы первогосумматора 1, на котором вычисляетсяих динамическое рассогласование (невязка) 9 (п) = У (и) - У(п) .При отклонении параметров элементов системы от исходных значений сигнал динамического рассогласования отличен от нуля, что инициирует работу блока 12 управления реверсивным счетчиком, который анализирует знак величины где В8, 6- максимальное, минимальное и амплитудное значение невязки на интервале собственных колебаний системы.Алгоритм настройки несущей частоты напряжения питания двухфазного асинхронного двигателя определяется рекуррентным соотношением Е(п+1) = Г(п)+ьГ вЦп К где и - номер шага настройки частоты; Ь Г - шаг настройки частоты, выбираемый из условия...

Номер патента: 1425319

Опубликовано: 23.09.1988

Авторы: Брилинг, Буцык, Геллер, Игнатьев, Лебедев, Мышляев, Сидоров, Солодухин

МПК: E21C 29/00

Метки: выемочного, комбайна, механизм, подачи

...40зацепления (шариками, кулачками) муфты 12 выполнена с возможностью перемещения на валу 8 в сторону индуктивной катушки 15 смонтированной внеподвижном стакане 16, Расстояниемежду торцом 17 полумуфты 14 и торцом 18 катушки 15 выбрано с учетомвеличины перемещения полумуфты 14 ивеличины магнитного зазора. Передполумуфтой 14 размещены электрогерконы 19. Расстояние между полумуфтой14 и электрогерконами 19 выбираетсяминимальным, обеспечивающим срабатывание герконов. Количество герконоввыбирается два и более и они электрически соединены последовательно,Механизм подачи выемочного комбайна работает следующим образом. При включении электродвигателя 1через муфту 4 приводится во вращениенал 7. В это время электромеханичеекие приводы 11 находятся...

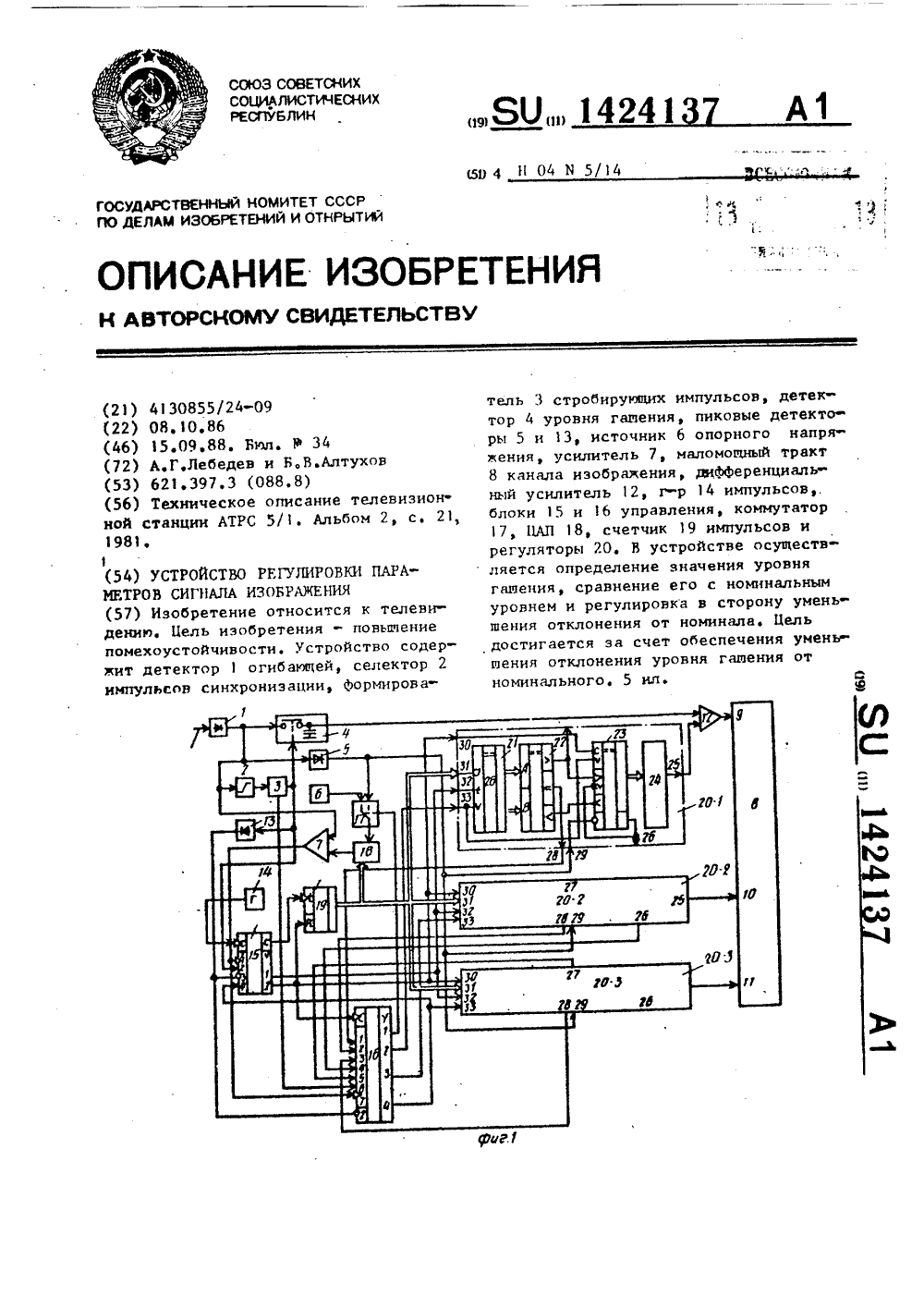

Номер патента: 1424137

Опубликовано: 15.09.1988

Авторы: Алтухов, Лебедев

МПК: H04N 5/14

Метки: изображения, параметров, регулировки, сигнала

...от нуля сту- выходах У 1 н У 2, Второе состояние- пенями, стремясь к значению опорного это регулирование величины синхроимнапрякения. Когда на входах усилите- пульсов после измерения относительно ля 7 мгновенное значение видеосигна- го уровня гашения, оно характеризула будет равно илн меньше значения ется наличием одного сигнала на вывыходного напряже яапряжения ПАП 18 на его ходе У 3, Третье состояние - эо регуУвыходе появится сигнал, а когда лирование глубины модуляции после этот сигнал по времени совпадет с определения непромодулнрованного осимпульсом гашения, первый блок 15 уп- татка несущей, оно характеризуется37 ния. 5 14241наличием одного сигнала на выходе У 4,Четвертое состояние - это регулирование уровня гашения...

Номер патента: 1423649

Опубликовано: 15.09.1988

Авторы: Герасимов, Карезо, Лебедев, Потапенков

МПК: D03J 1/22

Метки: станка, ткацкого, шпарутка

...форму (фиг.4), аво всех других поперечных сечениях -форму продолговатого отверстия (фиг.З).Фланец 9 имеет наклон, равный постоянному углу ф приращения наклона 30каждого последующего кольца по отношению к предыдущемуСборку шпарутки осуществляют вследующей последовательности:На цилиндрический валик 1 устанавливают сухарь 3, а на его шейку 4 -игольчатое кольцо 5, Затем последовательно друг за другом производят сборку подколечников 2 с игольчатыми кольцами 5 и осуществляют их ориентацию 40на цилиндрическом валике 1 по положению, занятому сухарем 3. Устанавливают на валик 1 угловую шайбу 7 и гайкой 8 производят зажим подколечников2, сухаря 3 и шайбы 7, доводя их до 45соприкосновения по торцам,Использование предлагаемой шпарутки обеспечит...

Номер патента: 1423511

Опубликовано: 15.09.1988

Авторы: Гаврилюк, Горский, Жигоцкая, Лебедев, Тутаков

МПК: C03B 37/04

Метки: волокна, штапельного

...через канал 5 удаления волокон. При подаче расплава ца выработку церез канал 6 подвода расплавазаполняет отверстия 7 лля подачи расплава и через него проникает в карман 8, заполняя его и вмонтированные в нем токо- подводы 9. Поскольку токополводы включены в электрцческу)о цепь, через расплав поилет электрический ток. В результате рдсплав получает дополнительный подогрев. Кроме того, ца расплав воздействует сила магнитного поля, создаваемого расположенными в сквозном проеме 10 электромагнитами 11. Вследствие этого, ввиду различной напряженности магнитных полей в раз ных точках из стеклорасплава термопластичного материала вытягиваются гребешки над поверхностью зеркала расплава,высота которых может быть различной, в зависимости от силы...
