Лебедев

Номер патента: 1781560

Опубликовано: 15.12.1992

Автор: Лебедев

МПК: G01K 5/64

Метки: биметаллический, чувствительный, элемент

...и свободно вращаются на оси, Пружины соединены последовательно друг за другом без перекосов;начинаяот центра первой; в сумме образуют составную пружину с однонаправленной 40температурной закруткой (наеивкой) со схемой соединения концов: центр 1-й периферия 1"-периферия 2 д-центр .2 -центр .3"-периферия 3-, - периферия и" - центр45и", Здесь и - четное число составляющихсоставной йружины, Она оканчивается втулками, одна из них закрепляется на оси, а информация снимается с другой втулки или с оси при закреплении элемента, соответственно, за,ось или за не связанную с осью 50 крайнюю втулку, Такое решение вь 1 брано с целью-получения"элементасмалыми механическими потерями, т.к, при таком исполнении геометрия составляющих изменяется...

Номер патента: 1781387

Опубликовано: 15.12.1992

Автор: Лебедев

МПК: E02D 29/02

Метки: подпорная, стенка

...и стойках.На фиг.1 изображен фасад подпорной стенки; на фиг.2 показано сечение А-А н: фиг,1; на фиг.3-сечение Б - Б на фиг,1; на фиг.4 - сечение В - В на фиг.1; на фиг.5 -сечение Г - Г на фиг,1; на фиг,6 - стойка с опорной плитой; на фиг,7 - сечение Д-Д на фиг,4; на фиг,8 - сечение Е-Е на фиг.7; на фиг.9- сечение Ж-Ж на фиг,8,Подпорная стенка включает в себя стойку 1 (фиг,1, 39), жестко соединенную с опорной плитой 2 (фиг,14, 6, 7) при помощи вута 3 (фиг.3, 4, 6, 7), стеновые бетонные панели 4 (фиг.1, 2, 9), перемычки; рядовая - 5(фиг,1,2,5), несущая 6(фиг.2,4,5), пазы 7 (фиг.47), выполненные в стойке 1 для ввода в них несущих перемычек 6, выступы 8 (см. фиг,69), которые служат вертикальными шпонками, и которые входят в вертикальные...

Номер патента: 1781248

Опубликовано: 15.12.1992

Авторы: Бирюкова, Лебедев, Лосев, Матусевич, Потоцкая

МПК: C08G 75/14, C08L 23/12

Метки: изоляции, кабельной, композиция, полимерная

...минут, затем нагревают 10 реакционную массу при температуре 110- 120" С до полного прекращения выделения хлористого водорода. По окончании реакции осадок полидисульфида галловой кислоты отфильтровывают, промывают о, м, иксилолом, а затем водой до отрицательной реакции на ион хлора. Время синтеза 30 часов, выход 21,5 - 22,20 г. Т,пл, 260-262 С с разложением.20 СООН СООН НО ОН2 НО ОНОН где пс 12-16.Получают неразделимую смесь гомологов. Полидисульфид галловой кислоты - ве щество светло-желтого цвета Молекулярная масса (криоскойия в дифениле) найдена 3600.Инфракрасный спектр поглощения (см): 480-8-3, 870 - С-Н для пентазаме щенных бензола, 1230-С-ОН, 1480 бенэольное кольцо 1630-СООН, 3300-ОН полимерная.Оценку эффективности полидисульфида...

Номер патента: 1280758

Опубликовано: 15.12.1992

Авторы: Лапшин, Лебедев

МПК: B22D 27/04

Метки: кристаллизацией, направленной, отливок

...тепло, которое и обогреваег Форму 20 в процессе ее вытягивания иэ зоны нагрева - сквозной полости тигля 3После окончания вытягивания формы, ее снимают с холодильника 2, устанавливают на холодильник новую форму и процесс повторягот.Очевидно, что угол наклона желоба тигля г 1 г должен быть не меньше, чем угол Ю ца который устройство должно отклониться от вертикали30 для нслной заливки Формы расплавом, В противном случае уровень свободной поверхности расплава а - а окажется ниже части поверхности желоба, как только угол отклонения устройст ва от вертикали К цревьгсит угол наклона желоба тигля гр . В результате заливка формы прекратится рань" ше, чем форма заполнится требуемым колггчеством расплава при данной гео- "0 метрии плавильной...

Номер патента: 1781080

Опубликовано: 15.12.1992

Авторы: Болотов, Власов, Клеванов, Колосков, Лебедев, Лобжанидзе, Логинова, Муслаев, Ройтбурд, Россин

МПК: B29D 30/38

Метки: каркаса, пневматических, покрышек, слоев, шин

...роликов смещены друг относительно дру а.г.смонтированных попарно на траверсе по- Нижний 25 дублировочный ролик выполненсредством струбцин отклоняющих роликов, рифленым, причем рифления нанесенц пасси которых жестко закреплены в сфериче раллельно горизонтальной оси вращенияских опорах, установленных в корпусах ролика 25. Для устранения повышенной вцструбцин, и подпружиненных относительно тяжки усилительных деталей борта при дубних, причем в корпусах струбцин установле- лировании нижний 25 дублировочный роликны винты для продольного перемещения через шкив 26 соединен ремнем 27 с припружин. Средство для дублирования борто водным 28 роликом транспортера 3, .вцх лент со слоем корда кинематически свя- Устройство для изготовления слоев...

Номер патента: 1780852

Опубликовано: 15.12.1992

Авторы: Карасик, Курочкин, Лебедев, Орлова, Романов, Смыслов, Шалыгин

МПК: B05B 17/06, B05C 5/02

Метки: армирующих, волокнистых, пропитки

...волокнистых материалов свяв разрезе; на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - вид Б на фиг. 1.Устройство состоит из камеры 1 для связующего, штуцера 2, преобразователя 3, крепежной шайбы 4 и концентратора 5. Преобразователь 3 ввйде кольцевбго элемента установлен на верхнем торце концентратора 5 и закреплен через шайбу 4 при навинчивании камеры 1 на концентраторе. Преобразователь 3 снабжен шинами 6, соединенными с ультразвуковым генератором, В плоскости симметрии концентратора 5 выполнен ряд сквозных капиллярнйх отверстий 7; которые соединяют камеры 1 с продольной канавкой 8,: выполненной на нижнем торце концентратора 5. Боковые поверхности 9 концентратора 5 выполнены криволинейными.Работа устройства осуществляется следующим...

Номер патента: 1780820

Опубликовано: 15.12.1992

Авторы: Власенко, Зарько, Карулин, Кузьмичев, Лебедев, Пересунько

МПК: B01F 9/02

Метки: смеситель

...сверху со снятой рабочей емкостью; на фиг. 3 - один из возможных вариантов конфигурации направляющей по поверхности рабочей емкости,Устройство содержит корпус 1, опору 2, закрепленную на корпусе 1 и выполненную в виде полусферы, рабочую емкость 3, в которую помещаются смешиваемые вещества; выполненную в виде полого шара и размещенную в опоре 2, электродвигатель 4, установленный на шарнире 5, закрепленном на корпусе 1, ведущий вал 6, кинематически связанный одним концом с электродвигателем 4, который подпружи нен относительно опоры 2 пружиной 7 растяжения, ведущий ролик 8, установленный на ведущем валу 6, обойму 9 с установленными в ней шариками 10, закрепленную на внутренней поверхности опоры 2, причемшарики установлены с возможностью...

Номер патента: 1780794

Опубликовано: 15.12.1992

Авторы: Карпенко, Клементьев, Лебедев, Степанюк

МПК: A63G 21/18

Метки: аттракцион, водный

...6 лот-, СОдостатком водного аттракциона фирмы ков, по которым стекает вода, йодаваемая вС"Яо 1 Ьа" является то, что в его конструкции зонуванны 4, внутренняя поверхностькОтоотсутствуют лотки, дающие лечебно-мас- .рых по всей длине или на отдельных егосажный эффект, участках снабхена выступами округлойфЦелью изобретения является получение формы, используемыми для получения лелечебно-массажного эффекта, что позволя- чебно-массажного эффекта.4ет расширить возможности водного аттрак- Пользуются водным аттракционом сле-, фциона. дующим образом.Поставленная цель достигается тем, что Отдыхающий поднимается по лестничводный аттракцион, состоящий из установ- ному маршу 2 на накопительную площадкуленногонаопорахсекционногожелобакри, где...

Номер патента: 1780128

Опубликовано: 07.12.1992

Авторы: Каменев, Лебедев, Чубинский-Надеждин

МПК: H01J 43/04

Метки: умножитель, электронный

...поверхность одного из электродов выполнена в форме усеченной конической поверхности, а внутренняя поверхность второго выполнена в форме усеченной конической поверхности, сопряженной своим меньшим основанием с цилиндрической поверхностью,диаметр которой не превышает диаметра меньшего основания конуса первого электрода, при этом электроды установлены так, что выход МПК совмещен с меньшим основанием конуса первого электрода, а входная поверхность диода совмещена с основанием цилиндра второго электрода,Предлагаемая форма электродов обеспечивает;а) малые вариации времени пролета электронов от МКП к диоду, что исключает их влияние на быстродействие ЭУ;б) малый разброс углов падения электронов на вход диода и, как следствие, постоянство...

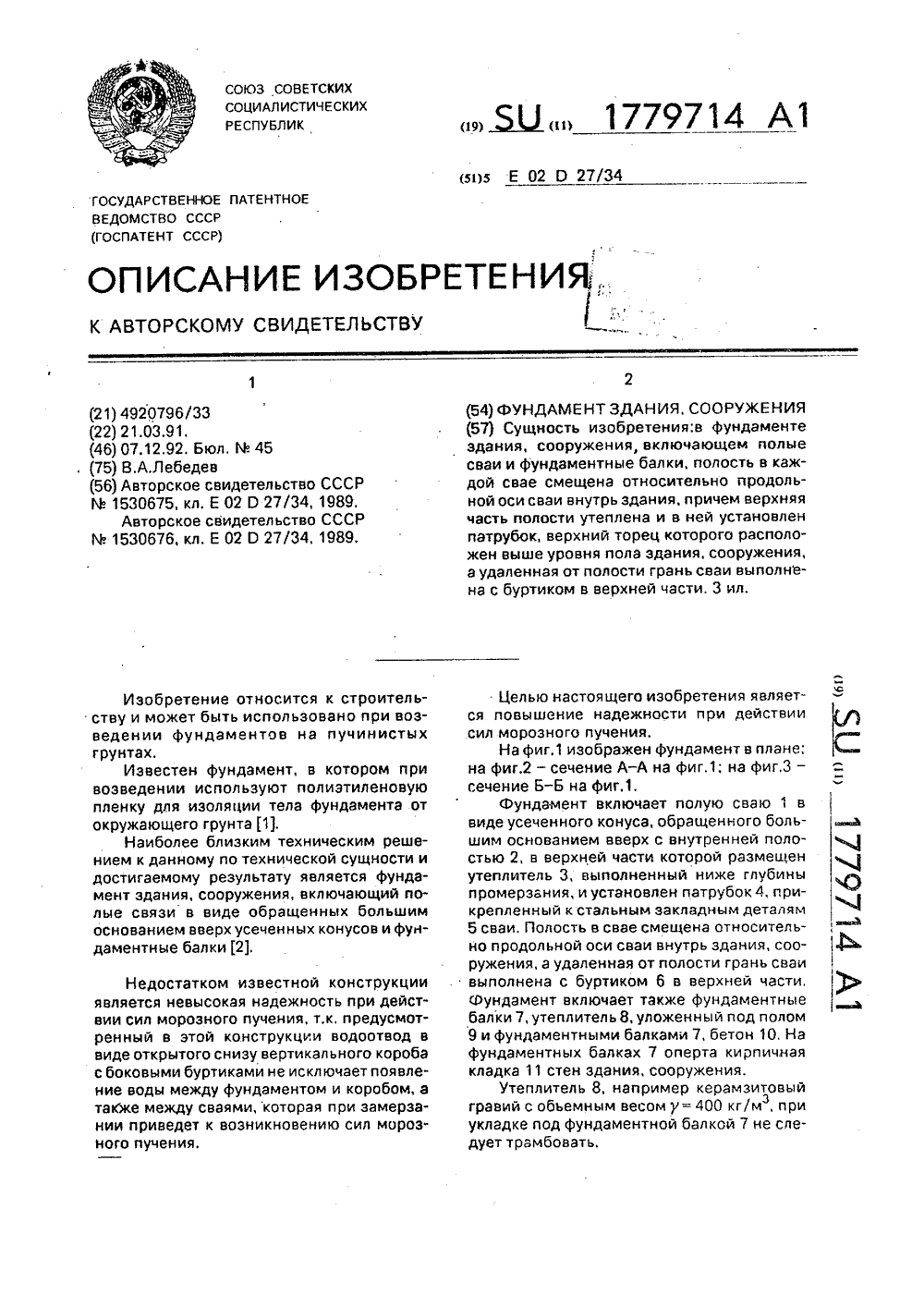

Номер патента: 1779714

Опубликовано: 07.12.1992

Автор: Лебедев

МПК: E02D 27/34

Метки: здания, сооружения, фундамент

...а удаленная от полости грань сваи выполнена с буртиком в верхней части. 3 ил. Целью настоя щего изобретения является повышение надежности при действии.сил морозного пучения.На фиг.1 изображен фундамент в плане;на фиг.2 - сечение А-А на фиг,1; на фиг,3 -сечение Б-Б на фиг,1,Фундамент включает полую сваю 1 ввиде усеченного конуса, обращенного большим основанием вверх с внутренней полостью 2, в верхней части которой размещенутеплитель 3, выполненный ниже глубиныпромерзания, и установлен патрубок 4, прикрепленный к стальным закладным деталям5 сваи, Полость в свае смещена относительно продольной оси сваи внутрь здания, сооружения, а удаленная от полости грань сваивыполнена с буртиком 6 в верхней части,Фундамент включает также...

Номер патента: 1779555

Опубликовано: 07.12.1992

Авторы: Власенко, Зарько, Карулин, Кузьмичев, Лебедев, Пересунько

МПК: B24B 31/02

Метки: абразивом, свободным, станок

...в ней шариками, закрепленную на внутренней поверхности опоры, причем шарики установлены с возможностью взаимодействия с внешней поверхностью контейнера.На фиг. 1 дано устройство; на фиг, 2 - показан адин из возможных вариантов конфигурации направляющей на поверхности контейнера; на фиг. 3 дан вид устройства сверху со снятым контейнером.Устройство содержит корпус 1, опору 2, установленную на корпусе 1 контейнер 3,установленный в опоре 2 с возможностью вращения, ведущее звено 4 в виде фрикцианнаго колеса и электродвигатель 5, причем контейнер 3 выполнен в вице полого шара, а опора 2 в виде полусферы, при атом на внешней поверхности контейнера 3 выполнена бесконечная направляющая б, например. в виде замкнутого паза, а ведущее звено 4...

Номер патента: 1506951

Опубликовано: 07.12.1992

Авторы: Андреев, Дубовик, Коршикова, Коток, Лебедев, Салийчук

МПК: C30B 15/00, C30B 29/34

Метки: лангасита, материал, основе, пьезоэлектрический

...затравку методом Чохральского, Выращенные монокристаллы механически разрезают на ориентированные пластинки - пьезоэлементы. Введение в исходную смесь оксида алюминия или диоксида титана улучшает1506951 сыпучие свойства исходных порошков и позволяет проводить смешение не в жидкой фазе(спирт, вода), а насухо, что значительно упрощает и сокращает процесс синтеза шихты.В таблице приведены параметры пьезоэлементов, изготовленных иэ монокристаллов лангасита, модифицированных алюминием и титаном при различном соотношении замещающих ионов, в сравнении 10 с аналогичными параметрами пьезоэлементов, изготовленных из монокристаллов лангасита Все сравниваемые образцы лангасита. Все сравниваемые образцы имеют одинаковые срезы для возбуждения про...

Номер патента: 1578925

Опубликовано: 30.11.1992

Авторы: Калюкин, Лебедев, Судаков

МПК: B22D 27/04

Метки: кристасталлизацией, направленной, отливок

...с) не обеспечивает полного растворения твердой корочки металла на холодильнике и необходимого прогрева внутренней поверхности формы, а следовательно и получения 20 качественной отливки с заданной структурой, Более длительная выдержка (более 1100 с) не улучшает показатели структуры отливок и приводит лишь к перерасходу электроэнергии и повышенному пригару на отливках. Затем электрический ток отключают и происходит в сложившихся условиях направленная кристаллизация отливки со сто роны холодильника-электрода за счет одностороннего интенсивного теплоотвода с образованием регулярной столбчатой структуры непосредственно от поверхности35 Формула и зоб рете н и я Способ получения отливок направленной кристаллизацией, преимущественно лопаток...

Номер патента: 1778856

Опубликовано: 30.11.1992

Авторы: Лебедев, Павский, Толстик

МПК: H02H 7/12

Метки: защиты, непосредственного, перенапряжений, преобразователя, частоты

...и катодной групп.Введение ключей, подсоединенных соответствующими выходами параллельно соответствующим диодам анодной группывторого неуправляемого выпрямителя, а управляющими входами - к катоду светодиода оптрона; гасящих резисторов, включенных в каждое плечо второго неуправляемого выпрямителя между диодами анодной и катодной групп, позволяет осуществлять защитупреобразователя частоты путем снятия управляющих импульсов тиристоров, что предотвращает протекание токов короткого замыкания через тиристоры, и одновременного подключения через ключи гасящих резисторов, на которых при снятии управляющих импульсов гасится напряжение на обмотках синхронного двигателя, что повышает надежность защиты преобразо 5 10 15 2025303540 щий задающий...

Номер патента: 1778781

Опубликовано: 30.11.1992

Авторы: Кузнецов, Лебедев, Лукишина

МПК: G10G 7/00

Метки: деревянных, духовых, инструментов, музыкальных, однолепестковой, трости, футляр

...счет исключения механических повреждений при хранении в процессе эксплуатации. Футляр для одно стоит из крышки 1 между собой перем имеются передняя с вая стенка 5 крышки сатора 6, вентиляци 8. На дне 2 имеются торцовая стенка 10 лепестковой траст и дна 2, соедине ычкой 3. На крыш тенка 4 крышки, тодва клиновидных нное отверстие 7 передняя стенка 9 дна и паз 11,со- ых рце- фики паз дна,АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Изобретение относится к музыкальной промышленности и предназначается для упаковки и хранения тростей духовых музыкальных инструментов.Наиболее близким по технической сущности к предлагаемому является футляр для тростей, представляющий собой пластиковую цельноштампованную коробку, включающую две раскрывающиеся па поперечной части;...

Номер патента: 1778556

Опубликовано: 30.11.1992

Авторы: Каган, Лебедев, Летюхин

МПК: G01K 7/14, G01K 7/32

Метки: разности, температур

...этой температурй меняется сопротивление термистора 9, а следовательно, и коэффициент усиления масштабирующего усилителя, при 15 . этом нужные соотношения задаются выбором номиналов резисторов 14 и 15.В случае, если оба термистора имеют одинаковый ТКС:ТКС 1 = ТКС 2 = -В/Т (4) 20При этом чувствительность схемы по разности температур(при небольших значениях разности) пропорциональна В/Т, Если существенно изменяются температуры обоих термисторов, то изменяется и чувст вительность схемы. Так при изменении абсолютной температуры обоих резисторов на 60 градусов (при Т = 283 К) приводит к изменению чувствительности на 45 О, что соответствует температурной погрешности преобразования 0,8 О град, и сужает диапазон изменения абсолютных...

Номер патента: 1778290

Опубликовано: 30.11.1992

Авторы: Лебедев, Ровинский, Травин, Фонберштейн, Экомасов

МПК: E21C 3/20, E21C 37/14

Метки: горных, пород, разрушения

.... Я лость управления 17 клапана 15, образуемую торцевой поверхностью штока 9 и внутренней поверхностью клапа" на 15.Устройство работает следующим об" 2 О разом.К началу цикла пневматический пор" шень 6 находится в крайнем нижнем по"., ложении. с упором в ударник 3. При по" даче гидравлической жидкости в штоко" вую полост.ь гидроцилиндра 11 гидравли" ческий поршень, 10 увлекая шток 9, начинает движение вверх, но гидравли" ческий дроссель 12 препятствует сво боде этого движения. В штоковой полос-ЗО ти возрастает. давление и по каналу 16 передается .в полость управления 17 клапана 15. Гидравлический дрос сель 12 отрегулирован с расцетом обес"печения давления в полости управления З 5 17 клапана 15, достаточного.для сжа" тия пружины и посадки...

Номер патента: 1778263

Опубликовано: 30.11.1992

Авторы: Лебедев, Савин

МПК: E06B 9/00

Метки: солнцезащитный, экран

...от целесообразности и удобства в эксплуатации солнцезащитный экран можеткак в иежстекольном промы окна, так и с внутрвнней стороны помещения вблизи от рамы окна.Вследствие этого появляется новоеконструктивное решение солнцезащитного экрана, указанные выше, не совпадающие с известными решениями, из чего можно сделать вывод о том, что такое конструктивное решение обладает существенными отличиями от известного решения.На Фиг. изображен солнцезащит и ный экран, вид в аксонометрии; на фиг.2 - поперечный разрез солнцезащитного экрана в рабочем положении.Описываемый солнцезащитный экран включает в себя нижнюю 1, верхнюю 2 и солнцезащитные 3 полимерные пленки-ребра. Нижняя светопрозрачная полимерная пленка 1 скреплена с верхней...

Номер патента: 1778251

Опубликовано: 30.11.1992

Автор: Лебедев

МПК: E04B 1/24

Метки: здания, каркас, стальной

...к колоннам 1 и расположенные в двух взаимно перпендикулярныхнаправлениях.Колонны 1 и ригели 2 выполнены ввиде парных швеллеров 3,4, Колонныимеют высоту на несколько этажей.Швеллеры 3 каждой колонны 1 установлены стенкой 5 наружу, соединенымежду собой полками 6 посредствомнакладок 7 и снабжены опорными столиками 8, которые прикреплены кнакладкам 7 и стенкам 5 швеллеров 3и под и над ригелем 2.Верхние опорные столики 8 установлены с зазором 9 относительно полок10 ригелей 2.Фасонки 11 колонн 1 прикрепленывертикально к стенкам 5 и накладками. 7 и установлены между стенками 12,швеллеров 4 ригелей 2 с зазором 13относительно них,Швеллеры 4 каждого ригеля 2 установлены полками 10 наружу и снабжены стальными прокладками 14, которые установлены...

Номер патента: 1778196

Опубликовано: 30.11.1992

Авторы: Ефремова, Лебедев, Овчинникова, Фединцев, Чеботарев, Чумаков

МПК: C21C 7/10

Метки: вакуумирования, периоде, процессом, пусковом, стали

...продолжают55откачивать воздух из системы, равление в вакуумной камере продолжаетснижаться и соответственно уровень металла повышается, Как только натабло 9 вновь появится сигнал"подъем", оператор снова начинаетпроролжать иавлечение рукавов установки из расплава, Снова осуществляется слив еталла из вакуумной камеры, соответственно срабатывают датчики 2 и 3, а на табло 9возникает сигнал "стоп". Операторпрекращает подъем вакуумной камеры.Но вакуумные насосы работают, давление в вакуумной камере снижается,уровень металла вновь поднимается иоператор ожидает, когда на табло 9появится сигнал команды "подъем",Все операции повторяются. Как толькопосле очередного извлечения рукавовустановки уровень металла в вакуумной камере не возрастает, то...

Номер патента: 1777973

Опубликовано: 30.11.1992

Авторы: Алеко, Лебедев, Петренко

МПК: B07B 1/52

Метки: вибрационное, сито

...Щетки 17 под действием вертикальных виброимпульсов и за счет упругой деформации ворса, отогнутого на угол ф =10-30 в сторону, противоположную направлению вращения щеток, генерируют дополнительный круговой момент очистно-, го приспособления, при этом скорость его вращения зависит от жесткости ворса и угла ее отгиба ф. С увеличением угла ф и жесткости ворса возрастает амплитуда их вибрационного смещения. Амплитуда таких смещений тем больше, чем больше деформация ворса в предыдущей фазе его движения, Щетки 18 выполняют функцию очистки просеивающей поверхности и кругового момента не создают, т,к. их колебания поглощаются эластичным материалом.Просьиваемый материал подается в центр сита и продвигается по развернутой спирали (на фиг. 2...

Номер патента: 1549305

Опубликовано: 30.11.1992

Авторы: Васильев, Каракозов, Лебедев, Панаетов, Параев, Стешиц

МПК: G01N 3/28

Метки: образцов, термостойкости

...стадии повреждаемости образцов качестве критерия термостоикости прини- у мают порядковый номер этого цикла. Момент появления стабильности числа сигналов акустической эмиссии свидетельствует.о. появлении начальной стадии по д вреждаемости образцов. С)При конкретной реализации способа (Я термоциклированию подвергали образцы иаситалла марки СОМи алюминия, саа- ) ренные диффузионной сваркой. Сварные соединения нагревали до 120 С и охлаждали доС. В каждом термоцикле, включающем укаэанные режимы нагрева и охлаждения, регистрировали число сигналов акустической эмиссии и сравнивали с числом сигналов предыдущего цикла, После каждого термоцикла определяли повреждаемость образца оптическим методом с по1549305 Формула из о бр ете н ия Составитель...

Номер патента: 1776852

Опубликовано: 23.11.1992

Авторы: Анисимов, Калугин, Лебедев

МПК: F02K 3/00

Метки: двигатель, турбореактивный

...сферических шарниров,Сущность предлагаемого технического решения иллюстрируется схемой, приведенной на фиг.7.Неподвижный модуль корпуса 1 жестко связан с самим движущимся средством и представляет собой в сущности полую конструкцию с двумя отверстиями, к одному из которых подвижно крепятся подвижные модули турбины 2, соединенные последовательно, как и в прототипе, с возможностью изменения их общей конфигурации, а к другому - подвижные модули компрессора 7, также соединенные последовательно и подвижно с возможностью изменения их общей конфигурации, Турбина 11 с валом турбины 4 размещается внутри конфигурации подвижных модулей турбины 2 с возможностью свободного вращения при изменении конфигурации. Компрессор 5размещается внутри...

Номер патента: 1776851

Опубликовано: 23.11.1992

Авторы: Анисимов, Калугин, Лебедев

МПК: F02K 3/00

Метки: воздушно-реактивного, двигателя, работы

...продольной осью двигателя, что является результатом, например, полета с некоторыми, ненулевыми, углами атаки и скольжения. Во-вторых, требуемое иэ условий выполнения какого- . либо маневра направление истечения реактивной струи из сопла также может не совпадать с продольной осью двигателя, что является результатом как уже отмеченных факторов, так, например, и ненулевого угла установки двигателя относительно транспортного средства. В третьих, оба указанных ранее фактора могут действовать совместно, усиливая нерасчетный режим работы воздушно-реактивного двигателя. Следовательно, сформулированная цель изобретения является технически актуальной.Указанная цель изобретения достигается введением в известный способ работы воздушно-реактивного...

Номер патента: 1776775

Опубликовано: 23.11.1992

Авторы: Беляков, Гаркушко, Гнеушев, Иванов, Кравцов, Кухаренко, Лебедев, Толмачев

МПК: E21B 43/28, F16L 13/11

Метки: выполненных, плавкого, соединения, труб

...проволоки в трубу, При этом труба по ходу проволоки разрезается и, одновременно, эа проволокой оплавленные участки труобразованием сварных швов и валиков. При наличии по ходу п роволоки сопрягаемых поверхностей полиэтиленовых труб, вследствие температурного расширения расплавленный полиэтилен частично заполняет межконтактную область, формируя таким образом сварочные швы с валиками 7, Аналогичные валики обращаются также на внутренней и внешней поверхности соединяемых участков полиэтиленовых труб,Последовательность выполнения приемов сварки с использованием настоящего способа следующая.В исходном состоянии, когда происходит непосредственно спуск обсадных труб 5 10 15 20 25 30 35 в скважину, устройство установлено на роторе буровой...

Номер патента: 1775541

Опубликовано: 15.11.1992

Автор: Лебедев

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое

...блок с покрытием и опорной плитой, установленной на дно корытообразной плиты фундамента через шаровые опоры и соединенной с ее стенками посредством демпферов, расположенных 10 по контуру опорной плиты, снабжено дополнительными блоками и связями, при этом все блоки расположены диаметрально по окружности на расстоянии друг от друга и выполнены с вертикальным штырем в цент ральной части покрытия, а связи - в виде парных криволинейных балок, насаженных одним концом на штыри покрытий, а другим жестко соединены в центре окружности, причем кривизна каждой балки определена 20 нормальной функцией распределения:3 х 2 уЦх)=(1/2 л)е уду,На фиг. 1 показано многоэтажное сеймостойкое здание в разрезе; на фиг. 2 размещен план здания, вид...

Номер патента: 1775538

Опубликовано: 15.11.1992

Авторы: Лебедев, Савин

МПК: B32B 17/08, E04C 2/54

Метки: панель, светопрозрачная, трехслойная

...светопрозрачная отражающая пленка-панель вклочает в себя аруж- .ные нижний и верхний слои и средний слой из. светопрозрачной полимерной пленки 1, 2,3, а также светоотражающие ребра иэ полимерной пленки 4, 5,"Нижняя светопрозрачная полимерная пленка 1 скреплена со средней соетоирозрачной полимерной пленкой 3 сварными швами 6, 7 посредством ребер 4 из светоотражающей полимерной пленки, а верхняя соетопрозрачная голимерцая пленка 2 скреплена со средней светопрозрачной полимерной пленкой 3 сварными швами 7, 8 посредством ребер 5 из светоотражающей полимерной пленки. Слой светоотражающей пленки 4, 5, проложенной между нижней 1, средней 3 светопрозрачной полимерной пленкой и верхней 2, средней 3 светопрозрачной полимерной пленкой,...

Номер патента: 1775368

Опубликовано: 15.11.1992

Авторы: Гордеев, Дураков, Корнилов, Лебедев, Ядовин

МПК: C01G 56/00

Метки: америция, кюрия

...осадокДКАК контактируют с разбавленным раствором осадителя или с другой жидкой фазой. Новым существенным признаком посравнению с прототипом является контактирование осадка с горячим растворомК 2 С 20 в течение не менее 15 мин.Кюрий, остающийся в осадке ДКАК, 15после его обработки раствором К 2 СОз поспособу-прототипу, находится предположительно в химически связанном состоянии вводе соединения с Агп (Ч), устойчивого вкарбонатной среде. При контактировании 20твердой фазы с горячим раствором К 2 С 204 втечение 15 мин, ДКАК остается неименным,а Сгл переходит в раствор в виде растворимого оксалатного комплекса, Вероятно, приэтом происходит разрушение предлагаемого соединения с Ав (Ч),В предлагаемом решении оксалат калияиспользуется не для...

Номер патента: 1775007

Опубликовано: 07.11.1992

Авторы: Вязовецкий, Лебедев

МПК: F04B 49/00, F16C 3/28

Метки: насоса, поршневого, привод, регулируемый

...колесо 3 через диск 5 и шпонку 6, другим,связанным с узлом регулирования 7 - вофланец 8. Эксцентриковая втулка 9 и палецкривошипа 4 сочленены. подвижно посредством винтового соединения 10 с необходимостью иметь постоянную площадьконтакта при любой длине хода ползуна 11.Винтовое соединение может иметь один заход или несколько, любой формы и профиля.Взаимное расположение пальца кривошипа 4; и эксцентриковой втулки 9 по отношению к общей оси вращения, а также наличиенеобходимой и достаточной длины винтового участка пальца кривошипа 4 таковы, чтоони определяют суммарный эксцентриситет регулируемого привода.На чертеже изображен частный случайустройства, когда винтовое соединение 10имеет три захода, а кривошип 4 находитсяв крайнем правом...

Номер патента: 1774397

Опубликовано: 07.11.1992

Автор: Лебедев

МПК: H01L 21/66

Метки: базовой, заряда, концентрации, носителей, области, р-п-перехода

...захваченных носителей с постоянной времени О, где 0 определяется параметрами ГЦ, Тогда разность между двумя значениями емкости в моменты времени т 1 и 1 г после окончания импульса инжекциие 11/О М е 1 г/О М (е ц/О- е сг/О): ЬСм, (3)где М - полная емкость р-п-перехода, обусловленная ГЦ.Если между окончанием импульса прямого напряжения и началом импульса обратного прошло время таад, при котором напряжение на структуре равно нулю, перезарядка ГЦ будет определяться двумя процессами;во-первых, термической ионизацией,во-вторых, во время Гзад, когда напряжение и, следовательно, электрическое поле вбазе р-и-структурыы равно нулю, захватомносителей из зоны с погтоянной времени г.После окончания тэад и начала импульса обратного напряжения...
