Ларионов

Номер патента: 896177

Опубликовано: 07.01.1982

Авторы: Бутин, Кустанович, Ларионов, Сандигурский

МПК: E02C 3/00

Метки: бьеф, бьефа, маломерных, наклонный, перевода, судов, судоподъемник

...17 сопряжен с блоками 19, размещенными на ригелях 20, опертых на стойки 15. Тяги 18, подвешенные к канату 17, движутся вместе с ним по замкнутой траектории. Одна из ветвей каната 17 расположена строго по оси судовозного пути 3, а другая - выведена в сторону (фиг. 3). При необходимости судовозные пути 3 могут быть выполнены криволинейными в плане (фиг. 1). В этом случае вальцы 5 расположены на участках поворота пути под 4емника, причем возвратная ветвь бесконечного приводного каната 15 в этом случае используется в качестве привода перемещения судов на второй нитке.Возможно и другое выполнение привода, Вращение от приводного механизма 4 может быть передано непосредственно к вальцам 5, при этом вальцы 5, поворачиваясь, перемещают судно 1 за...

Номер патента: 896176

Опубликовано: 07.01.1982

Авторы: Еремеев, Колосов, Ларионов

МПК: E02C 3/00

Метки: наклонный, судоподъемник

...Для передачи судна 8 через полушлюз 9 в бьеф при значительных колебаниях уровня воды в бьефе наклонный судоподъемник снабжен клино-косяковой платформой 10, а участок 11 судовозных путей 1, примыкаю 8961763щий к полушлюзу 9, выполнен на платформе 10, Платформа 1.0 перемещается по дополнительному пути 12, размещенном на наклонном основании 13, выполненным с уклоном, противоположным уклону основания 14 судовозных путей 1.Предлагаемое устройство работает следующим образом.Судовозная камера 3 с установленным в ней судном 8 поднимается с помощью привода 6 по судовозным путям 1, опираясь на них клино-косяковыми тележками 2, в сторону верхнего бьефа. Для сопряжения судовозной камеры 3 с полушлюзом 9 и последующего вывода судна 8 в верхний бьеф...

Номер патента: 894056

Опубликовано: 30.12.1981

Авторы: Колосов, Ларионов

МПК: E02C 3/00

Метки: наклонный, перемещением, поперечным, судов, судоподъемник

...9, нижнему наклонному участку уплотнения соответствует наклонный паз, выполненный в виде канавок 15 полукруглого сечения, а боковым участкам уплотнения 9 соответствуют пазы в виде ряда канавок 16 того же сечения, расположенных перпендикулярно к путям 1.Уплотнение 9 бульбообразного профиля состоит из круглой бульбы 17, плоской грани 18, закрепленной на бетонных устоях и днище подходного канала, а также компенсатора 19 с полостью 20, расположенного между бульбой 17 и гранью 18. Компенсатор 19 может иметь прямоугольную или ромбовидную форму, а полость 20 заполняется воздухом и сопряжена с атмосферой, Судовозная камера 2 имеет в торцах затворы 21 (затвор с другого торца камеры не показан),Судоподъемник работает следующим образом.Плоский...

Номер патента: 894049

Опубликовано: 30.12.1981

Авторы: Ларионов, Филиппова, Юткин

МПК: E02B 11/00

Метки: дренажная, труба

...воды в трубе, независимо от ее уровня, поскольку при падении уровня воды автоматически поддержйвается практически нейз.менным активное сечение потока.При работе дренажной трубы в моменты итенсивного увлажнения грунта наполнение трубы водой поддерживается на оптимальном уровне, илистые и прочие осадки, проникающие в трубу вместе с водой из почвы,. выносятся водяным потоком. В моменты менее интенсивного увлажнения грунта наполнение трубы водой падает, однако активное сечение водяного потока изменяется в такой степени, что скорость потока практически не снижается. Этим предотвращается оседание илистых и других засорений на внутренних стенках трубы. Всв засорения удерживаются внутри потока воды и выносятся в отсадочные колодцы. Та же...

Номер патента: 893934

Опубликовано: 30.12.1981

Авторы: Вероцкий, Ендржеевский, Кодола, Ларионов

МПК: C04B 11/09

Метки: вяжущего, гипсового, приготовления, смесь, сырьевая

...вяжущего изменяются мало.Содержание в осадке дефекосатурации наряду с карбонатом кальция и щелочей позволяетдобиться довольно высокий нейтрализации 1 в кислотных примесей. Входящий в состав осад.ка дефекосатурации сахар играет на первойстадии формования изделий роль замедлителясхватывания вяжущего. В дальнейшем сульфатсаммония, являющийся ускорителем схватывания вяжущих веществ, интенсифицирует процесствердения иэделий.Использование в качестве составляющихсырьевой смеси попутных продуктов и отходовхимических производств и сахарных заводовпозволяет применять недефицитное сырье изначительно снижает себестоимость готовой про.дукции, Кроме того, ликвидируются отвалыотходов и загрязнение окружающей среды.Иа основе вяжущих веществ,...

Номер патента: 893305

Опубликовано: 30.12.1981

Авторы: Арутюнов, Бугрин, Зайцев, Котенков, Ларионов, Самохвалов

МПК: B21D 3/10

Метки: калибровки, кольцевых, правки

...перемещения в радиальномнаправлении.На фиг, 1 изображено устройство,главный вид; на фиг. 2 - то же, видв плане.Устройство для правки и калибровки имеет опорный стол 1, на которомустановлен разжимной механизм, включа-ющий разжимные секторы 2 и сменныесекторы 3. Радиальное перемещение разжимных секторов осуществляется конусным пуансоном 4. Подвижная траверса(не показана, несет на себе прижимнуюплиту 5, перемещая ее перпендикулярно поверхности стола. Прижимная плитаснабжена опорными вкладышами 6, которые смонтированы на рабочей поверхности плить 1, обращенной к торцу обрабатываемого кольца 7, с которым онивзаимодействуют. Вкладыши 6 расположены на плите 5 в пазах с возможностью их радиального перемещения, например с использованием...

Номер патента: 892736

Опубликовано: 23.12.1981

Автор: Ларионов

МПК: H03K 23/00

Метки: счетное

...задающего блока3, .диаграмму 19 сигналов на выходеэлемента И 5, диаграмму 20 сигналовна выходе триггера 9, временную диаграмму 21 сигналов на входе элементаНЕ б,Устройство работает следующим образом,В исходном состоянии с выхода 14задающего блока 3 поступает запре щающий сигнал, который, проходя через элемент ИЛИ 7, удерживает счетные декады 11-1 т 5 в нулевом состоянии. На вход элемента И 5 подают сигкалы по входной шине 11 (4 иг. 2,диагИ рамма 16), а в задающем блоке 3 уста-,навливают режим работы устройства пошинам 12 и 13. Далее убирают заирещающий сигнал с выхода 14 задающегоблока 3, при этом счетные декады на 40 чинают работать,Предположим, что в задающем блоке3 установлена программа на формирование устройством пачек импульсов...

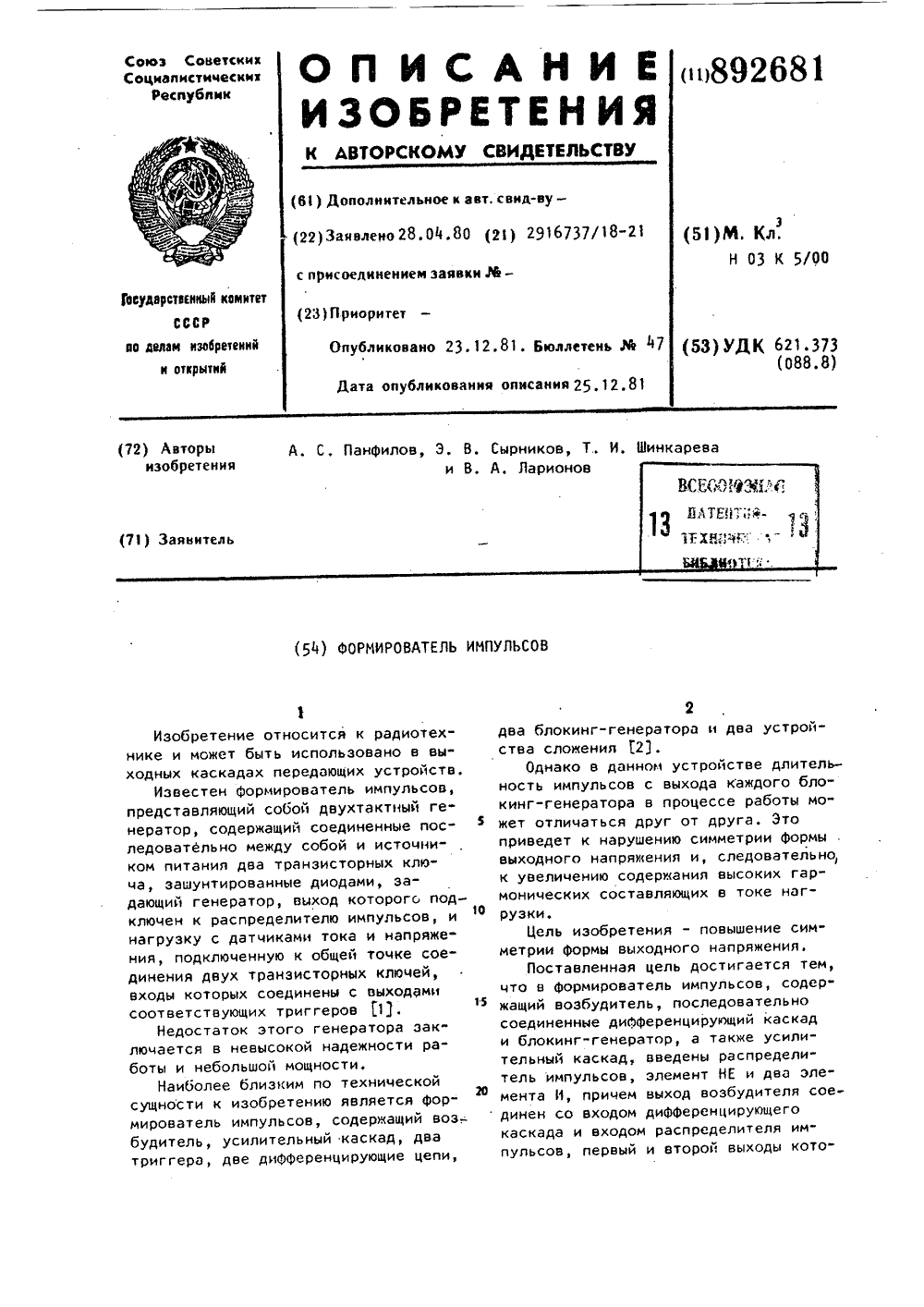

Номер патента: 892681

Опубликовано: 23.12.1981

Авторы: Ларионов, Панфилов, Сырников, Шинкарева

МПК: H03K 5/007

Метки: импульсов, формирователь

...транзистора. Так как пауза постоянна, тоэтим обеспечивается симметрия выходного напряжения усилителя, а следовательно, уменьшается содержание высших гармонических составляющих в токенагрузки,Экономическая эффективность устройства заключается в сокращении габаритов Фильтрующей системы мощных передающих устройствФормула изобретения рого подключены к первым входам первого и второго элементов И, второйвход которых соединен через элементНЕ с выходом блокинг-генератора, авыходы элементов И подсоединены кЭпротивофазным входам усилительногокаскада.На Фиг. 1 приведена структурнаяэлектрическая схема формирователя импульсов; на фиг. 2 - временные диаграммы, поясняющие его работу,Формирователь содержит последовательно соединенные возбудитель...

Номер патента: 892266

Опубликовано: 23.12.1981

Авторы: Безпяткин, Глаговская, Козин, Ларионов, Шептухин

МПК: G01N 1/28, G01N 21/01

Метки: дефекта, дефектоскопии, капиллярной, метода, эталона

...- 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Поставленная цель достигается тем, что согласно способу получения эталона дефекта для метода капиллярной дефектоскопии, включающему нанесение на образец из пластичного металла слоя хрупкого металла для получения в нем трещин с глубиной, равной толщине хрупкого слоя, и деформацию образца, перед нанесением слоя хрупкого металла в образце выполняют паз, при этом ширина паза равна длине трещины, а деформацию образца производят при изготовлении эталона.Преимуществами способа являются образование трещин заданного раскрытия в металле, заполняюшем паз, направленных поперек паза, длиной и глубиной соответственно равных ширине и глубине паза и предельно допустимым...

Номер патента: 889898

Опубликовано: 15.12.1981

Авторы: Ларионов, Молодкин

МПК: F04D 29/28

Метки: вентилятора, колесо, рабочее, центробежного

...содержит лопатки 1, установленные между несущим и покрыввтмдисками 2 и 3, на последнем из которых между лопатками 1 выполненыпрофилированные пазы 4 с переменнойшириной, увеличивающейся к периферииколеса, причем пазы 4 выполнены сквозными, лопатки 1 " загнутыми вперед,а покрывной диск 3 установлен относительно их с зазором С 1При работе вентилятора транспортируемая масса сперва прижимается кпокрывному диску 3 потоком проходящего через нее в межлопаточные каналывоздуха, а затем под действием цент"робежной силы по профилированным па- .20зам 4 сбрасывается к периферии колесаи далее в трубопровод. Для уменьшениямеханического воздействия на материалкромки пазов 4 скруглены, так какР889898 4пневмотранспорта волокнистых материалов....

Номер патента: 887506

Опубликовано: 07.12.1981

Авторы: Дремлюга, Кривец, Ларионов, Розанцев, Толсторебров, Филахтова, Чередниченко, Шепелев

МПК: C04B 11/09

Метки: газогипса, композиция, приготовления

...пориэует формо вочную смесь.887506 Составы, мас. Ъ Ингредиенты 3,5 1,5 1,5 Сернокислый алюминийПолуводный гипс 60 55 65 0,8 0,3 Сульфитно-дрожжеваябражка 0,4 0,2 0,6 1,9 1,0 0,1 Стекловолокно Вода 37,7 35,3 32,9 Таблица 2 Сост О,5,26,15 обретен жащий компон я с я тем, ч прочности, о держащего к вый осадок глула Композиция дл огипса, включаюернокислый алюм риготовления гаполуводный гипс, й и карбонатсодер. о с Содержащиеся в составе шламового осадка содового производства примеси хлористого натрия и хлористого кальция служат ускорителями схватывания форгловочной смеси, что позволя:ет отказаться от дополнительного ввода в смесь ускорителя схватывания, например, двуводного гипса.Сернокислый алюминий, будучи поризующей добавкой играет также...

Номер патента: 887102

Опубликовано: 07.12.1981

Авторы: Бирюков, Великанов, Ларионов, Павлов, Тагер, Толстопятов

МПК: B23K 37/04, B23P 19/00

Метки: агрегат, обработку, сборки, установки

...вращения с кардан- ными валами 15,Рабочее положение ролика 6 на коромысле 9 отрегулировано при помощи настроечного винта 16 таким образом, что вертикальная линия, соединяющая оси ролика 6 и ролика его опоры 4, и горизонтальная линия, соединяющая оси роликов опор 4, должны составить между собой угол 90, причем размер между осями ролика 6 и роликовой опоры 4 по вертикальной линии остается постоянным.С целью обеспечения надежного прижима при вращении в процессе плазменной сварки инвентарной головки 17 с электродом 18 без проскальзывания в месте стыковки друг относительно друга толкатель 19 и упор 20 снабжены самоустанавливающими буферами 21, смонтированными на штоках 22 толкателя 19 и упора 20, посредством сферического соединения 23 и...

Номер патента: 886293

Опубликовано: 30.11.1981

Авторы: Есипов, Журавлев, Клименко, Ларионов

МПК: H04L 13/06

Метки: перфорирующее

...перфорирующих устройствах телеграфной и вычислительной техники.Известно перфорирующее устройство, содержащее приводной вал, пуансоны с направляющей и матрицей и кодовые электромагниты 1.Однако известное устройствдает сравнительно высокие шует значительную потребляемуюность.Цель изобретения - снижение шумов и потребляемой мощности,Для достижения поставленной целив устройство введены отдельно длякаждого из пуансонов шатуны, установленные на эксцентриках, которыесдвинуты относительно друг друга пофазе, и закрепленные на приводномвалу.На чертеже представленб преддагаемое устройство, общий вид.Перфорирующее устройство содержитприводной вал 1, эксцентрики 2, шатуны 3, пуансоны 4, матрицу 5 инаправляющую 6. На чертеже обозначены также...

Номер патента: 886260

Опубликовано: 30.11.1981

Авторы: Гусев, Ларионов, Собенин

МПК: H04B 1/10

Метки: защиты, импульсных, помех

...на 2 фвыходе инвертора 4 устанавливаетсянизкий потенциал. ТИ 4 через открьтвшийся вентиль 7 поступают на вход триггера 8 с задержкой и переводят его всостояние "Открыто". Триггер 8 с за здержкой устанавливает на входе выходного вентиля 6 низкий потенциал и запирвет вентиль 5 сброса.ТИ 1 через открытый вентиль 1 управления проходит на вход элемента 2 зезадермасн, который суммирует эх импудъсы. Длительность информационногосигнала известна, поэтому ТИ элемент 2задержки настроен на определенное количество ТИ 1, заполняющих информационный сигнал. После заполнения на выходе элемента 2 задержки появляется сипнал "Нормаф, который поступает одновременно на второй вход выходного вентиля 6 и на дополнитепьный вход триггера 8 с задержкой и...

Номер патента: 886259

Опубликовано: 30.11.1981

Авторы: Гусев, Ларионов, Панфилов, Пониматкин, Собенин

МПК: H04B 1/10

Метки: защиты, импульсных, помех

...1 2, 10осуществляющий дискретизацию входногопроцесса с интервалом дискретизации,равным интервалу разрешения, Отсчетыполученной выработки поступают на второй элемент 6 задержки и соответствующий вход блока3 сравнения.Задержанный с помощью второго элемента задержки сигнал через усилитель15 поступает на второй вход блока 13сравнения. ЭоРезультат сравнения значения текущего элемента выборки У; с умноженнымна коэффициент усиления предшествующимэлементом с с выхода блока 13 сравнения поступает на управляющий вход вто- урого ключа 2, вход третьего элемента 7задержки и соответствующий вход блока14 совпадения, на второй вход которогопоступает сигнал с выхода третьего элемента 7 задержки,30Второй ключ 2 обеспечивает прохождение входного процесса...

Номер патента: 885355

Опубликовано: 30.11.1981

Авторы: Каплуновский, Ларионов, Лопашева, Михайлов, Морозов, Слепнев

МПК: C23G 1/28

Метки: керамических, расплав, стержней, точнолитых, удаления

...способствует интенсификации растворения стержня.Продукт реакции щелочи и кремневой кислоты ( последняя входит в состав связки зерен стержня обладает достаточной химической стойкостью при рабочей температуре расплава (800- 1000 С), и поэтому концентрация иногредиентов расплава меняется мало, что и определяет его малую чувствительность к загрязнению продуктами реакции. 4Едкий натр (гидрат окиси натрия)йаСН имеет плотность 2,1 г/см, т.пл,328 С и т.кип. 1390 С и представляетсобой белые куски, палочки или маленькие полушарики с кристаллической структурой в изломе, очень гигроскопичен.На воздухе поглощает СО и НО, оченьхорошо, растворим в воде. При хранениипри доступе воздуха покрывается ко О рой карбоната, растворим в глицерине,нерастворим...

Номер патента: 884970

Опубликовано: 30.11.1981

Авторы: Бирюков, Бурмакин, Знаменская, Зуев, Ларионов, Макогонов, Тонаевская

МПК: B24B 5/16

Метки: зачистки, криволинейных, поверхностей, станок

...инструмента 5. Подвижная рама 6 соединвна со станиной 3 через шарнир Гука88497, На оси 8 качания шарнира Гука 7 смонтирован шарнирно механизм 9 упругого грижатия абразивного инструмента 5, второй конец которого шарнирно закреплен на подвижной раме 6. Ось 1 О качания шарнира Гука 7, смонтированная на подвижной раме 6 и расположен - ная в плоскости осцилляции абразивного инструмента 5 шарнирно соединена с механизмом 4 осцилляции. На подвижной раме 6 установлен абразивный инструмент 5 и его привод 11. Станок для абразивной зачистки заготовок со слож - ной криволинейной боковой поверхно - стью содержит также механизм 2 цент- ровки и механизм 13 вращенйя заготов" ки 1,Станок р або тает следуЮщим обр аз ом.Абр азивный инс тр умен т...

Номер патента: 884828

Опубликовано: 30.11.1981

Авторы: Веровлянский, Жданов, Калинин, Качарава, Кузьмин, Ларионов, Напольнов, Павликов, Феофелактова

МПК: B22C 5/00

Метки: порошка, регенерации, электрокорунда

...процент из условия минимальной вредности работы. Затем проводятся заключительные операции сушки и магнитной сепарации.После оттирки фракции (-0,063 мм) проводят первую классификацию удаляя фракцию ( О,007 мм), дробят оставшийся микропорошок до (-0,063 мм)-(+Омм,1., причем фракцию (-0,007 мм) доводят до 15-20% от общего веса микропорацка, обрабатывают раствором сильной неорга нической кислоты, например соляной, и проводят вторую классификацию, разделяя микропорошок на фракции (-0,063 мм)- (+0,020 мм) и (-0,020 мм)-(+О мм). Эти фракции в определенном соотношении используют для приготовления керамической суспензии.П р и м е р, Предлагаемый способ регенерации электрокоруида воспроизводят в лабораторных условиях, 15 кГ отходов питейных...

Номер патента: 881841

Опубликовано: 15.11.1981

Авторы: Васильев, Гераськов, Камка, Ларионов, Мачевская, Орлов, Семешкин

МПК: G11B 5/702, G11B 5/842

Метки: диска, магнитного

...циклогексанон 20,0 - , 22,0; изо форо и 20,0 - 22,0; ксилол 20,0 - 22,0; полиметилсилоксан 0,04 - 0,50.Изготовление магнитного диска согласнопредложенному способу происходит следую щим образом, .На дисковой основе после химическойочистки ее поверхности формируют рабочий слой. Формирование рабочего слоя производят нанесением на поверхность дисковой основы слоя суспензии магнитных частиц гамма-окиси железа в полимерном веществе.Затем осуществляют нанесение слоя раство ра на поверхность рабочего слоя с заполне81841 Формула изобретенин 38 нием впадин ее микропрофиля н последующее его отверждение. После отверждения производят сошлифовы ванне слоя раство. ра до момента обнажения его частей во впа динах микропрофиля поверхности рабочего слоя....

Номер патента: 881037

Опубликовано: 15.11.1981

Авторы: Ларионов, Макаров, Осокин, Тимашев

МПК: C04B 7/24

Метки: вяжущее

...до удель ной поверхности 3000 см/г, Полученное вяжущее затворяют водой при В/Ц=О,ЗО и формируют образцы 1 х 1 х 3 с После твердения в воде испытывают на изгиб и сжатие в возрасте 3,7 и28 сут.Прим 2 Сное вяжущецемент 11881037 Прочность образцов, МПа Количество гипса,Ъ Количество суль- фоферритного спека,Ъ Колич ест во порт" ландцементного клинкераЪ Пример о при сжатии, в возрасте, сут при изгибе, в возрасте, сут 3 7 28 3 7 28 28,0 30,0 60,0 31,0 36,0 62,0 380 45 кО 1000 1 95т 707287 7,4 8,5 7,3 Известный 8,7 12,6 7,60 8,4 93 10,2 14,4 45,0 56,0 . 105,0 10,8 12,0 40,0 49,0 98,0 8,1 40,0 95,0 10,8 13,6 36,0 8,0 92 Составитель И. ГоршковаРедактор В. Бобков Техред И.Голинка Корректор Е. Рошко Заказ 9856/38 Тираж 663 Подписное ВНИИПИ...

Номер патента: 879017

Опубликовано: 07.11.1981

Авторы: Ларионов, Шабанов

МПК: F04B 43/06

Метки: диафрагменный, насос, пневмоприводный

...3 снабжена всасывающим 12 и нагнетательным 13 управляемыми вентилями.На такте всасывания огкрывают вентили 15 8, 10 и 12, и насосная 3 и приводная 4 камеры подключаются,к системе создания вакуума, например к вакуумнасосу. В насосной камере 3 создается разрежение, и перекачиваемая среда поступает в нее через отк- оО рытый вентиль 12. При этом происходит вакуумизация перекачпваемой среды, и выделившиеся из нее газы удаляются из насосной камеры 3 по трубопроводу 9 в систему создания вакуума. После заполнения. нао 5 сосной камеры 3 перекачиваемой средой закрывают вентили 8, 10 и 12 и открывают вентили 7 и 13. Приводная камера 4 сообщается с системой создания избыточного давления, и диафрагма 2, прогибаясь в насосную камеру 3, вытесняет из...

Номер патента: 877328

Опубликовано: 30.10.1981

Авторы: Капорулин, Ларионов, Найфельд, Фрейдель

МПК: G01D 9/32

Метки: многоточечное, регистрирующее

...частоту Г изменения кода на выходе преобразователя 11.В устройстве 12 происходит сравнение кодов преобразователя 11 и блока 14 управления. Если выполняется условие 1. , 1 . и, где и - число контролируемых датчиков, то за время каждого оборота кодового диска будет иметь место последовательные во времени совпадения сравниваемых кодов для каждой кодовой комбинации на выходе преобразователя 11. В момент совпадения кодов на выходе устройства 12 и на одном из входов элемента И 17 возникает логическая "1 ф. В этот же момент времени на одной из выходных шин дешифратора 13 присутствует 15 логическая "1 ф и сигнал одного из датчиков с выхода 15 коммутатора 3 проходит на сигнализирующие и регулирующие устройства прибора.Если параметр этого...

Номер патента: 877327

Опубликовано: 30.10.1981

Авторы: Ларионов, Найфельд, Фрейдель

МПК: G01D 9/32

Метки: многоточечное, регистрирующее

...вход коммутатора 16 и вследствие этого, начинается враЭщение шагового двигателя 10, вращение связанного с ним кодового диска преобразователя 9 и печатающего коле" са каретки 7.Кодовый диск преобразователя 9 при начальной настройке устанавливается относительно печатающего колеса каретки так, что импульсы с выхода 17 поступают на вход логического элемента 13 в те моменты времени, когдакаретка подготовлена к печати, т.е.когда пуансоны печатающего колесакаретки занимают вертикальные положения относительно диаграммной ленты.Другим условием правильной настройкипреобразователя 9 является то, чтов моменты времени, когда печатающаякаретка подготовлена к печати, цифровой код на выходных шинах преобразователя 9 должен обеспечивать возбуждение...

Номер патента: 876954

Опубликовано: 30.10.1981

Авторы: Александров, Алексеев, Антонов, Бикчурин, Жжонов, Исаев, Курочкин, Ларионов, Масич, Охрименко, Сагадеев, Фаткуллин, Шарко

МПК: E21B 21/06

Метки: буровых, установок, циркуляционная

...в нагнета- ЗО тельный трубопровод 11 и далее вскважину 4 к зоне поглощения (фиг.1) .Таким образом, концентрация наполнителя в буровом растворе доводится до30-40, т.е, до величины, при которой буровой раствор еще можно прокачивать по трубам. Из скважины буровой раствор по желобной системе 13через вибросито 5 и гидроциклон 6поступает в приемную емкость 1.Циркуляционная система работает 40 следующим образом.При ликвидации зоны полного поглощения бурового раствора буровыЕнасосы закачивают в скважину растворпо бурильным трубам с пакером практически без давления.В сепаратор буровой раствор с5-10-ным содержанием наполнителяподается по входному патрубку 20 ипроходит между корпусом 17 и трубой23 к выходному патрубку 21 с обрат,ным клапаном...

Номер патента: 876672

Опубликовано: 30.10.1981

Авторы: Барштейн, Горбунова, Гущин, Ларионов, Лебедева

МПК: C08J 9/10

Метки: пенопласта

...полученного пенопласта:Кажущаяся плотность,кг/ч 740 750Предел прочносту присжатии, кгс/смПредел прочности прирастяжении, кгс/смЯ140-150Ударная вязкость,кгс/смЪ4-4, 5Относительное удлинение, Х 8" 9П р и м е р 3. Смешивают гранулыАБС (100 мас.ч.) и газообразователя(5,0 мас.ч.), полученного смешениемпорошкообраэного АБС (100 мас.ч.),МПДЭА(20 мас.ч.) и порофора ЧХЗ(30 мас.ч.) в двухстадийном турбосмесителе и гранулированием на одношнековом экструдере типа "5 сЬиаЬепФап"при 110-130 фС. Пенопласт иэ смесигранул получают методом литья под давлением на машине Дпри 180-23 ЧфС.Свойства пенопласта:Кажущаяся плотность,кг/м 730-810150-1685 Пенопласт имеет следующие свойства Кажущаяся плотность,кг/м 73 г Предел прочности пирастяжении,...

Номер патента: 874092

Опубликовано: 23.10.1981

Авторы: Глущенко, Горчакова, Крупенин, Ларионов, Хабалов

МПК: B01D 15/00

Метки: адсорбционно-десорбционных, проведения, процессов

...различной поглощающей способности адсорбента, от - 1,3.до+1,3 В,Этот способ осуществляется в устройстве, включающем цилиндрический корпус сс неподвижным слоем адсорбента и электроды и снабженном водонепроницаемоймембраной цилиндрической формы, установленной коаксиально корпусу, при этом1. Способ проведения адсорбционно-десорбционных процессов, преимущественнодля очистки сточных вод, заключающийсяв пропускании воды через адсорбер сэлектродами с последующей регенерациейвдсорбента, о т л и ч а ю щ и й с ятем, что, с целью повышения эффективности цропессов разделения и регенерацииадсорбента, процесс ведут при потенциалемежду электродами, соответствующем раз, личной поглошающей способности адсорбента, от - 1,3 до + 1,3 В,2....

Номер патента: 873430

Опубликовано: 15.10.1981

Авторы: Захаров, Ларионов

МПК: H04B 17/02

Метки: радиолиний, состояния

...- на интегратор импульсов 7. Интеграторы ошибок и импульсов 6 и 7 усредняют поступающие в интервале усреднения импульсы, а по окончании интервала импульсы с выхода дополнительного делителя 5 сбрасываются в нулевые состояния, при этом в случае переполнения сигнал Ошибка с выхода интегратора ошибок 6 поступает на второй вход реверсивного счетчика 4, на первый вход которого через делитель 3 подаются импульсы с другого выхода дополнительного делителя 5, имеющие одинаковый период, но сдвинутые во времени один относительно другого, Если частоты ошибок, поступающих с выхода интегратора ошибок 6, превышает частоту эталонного состояния канала, то реверсивный счетчик 4 заполняется и через некоторое время выдает сигнал о том, что качество...

Номер патента: 873428

Опубликовано: 15.10.1981

Авторы: Захаров, Ларионов

МПК: H04B 15/00

Метки: защиты, помех, узкополосных

...присутстнует на частоте Й (фиг. 2 а ). Сигнал и помеха с ныхода измерителя уровня сигнала 9 поступают на вход устройства сжатия 1, которое берет отсчеты входного напряжения и сжимает их во времени н и раз. Ширинаспектра на выходе устройства сжатия 1 увеличивается в и раз, уменьшая отношенря сигнал/помеха не происходит, так как полоса сигнала и полоса помехи увеличивается в и раз, а устройство сжатия 1 является линейным устройством (фиг, 2 6 ). Сжатый во времени сигнал с помехой поступает с выхода устройства сжатия 1 на один из входов анализатора частоты помехи 2, кото" , рый определяет расстройку помехи относительно несущей частоты сигнала Ео. Если на выходе измерителя уровня сигнала 9 величина расстройки частоты сосредоточенной...

Номер патента: 868826

Опубликовано: 30.09.1981

Авторы: Ларионов, Николко

МПК: G09G 3/04

Метки: индикации, цифровой

...к управляющим электродам цифровых индикаторных ламп 11.1-11,п, одноименные сегменты которых соединены вместе и подключены к выходам ключевых элементов 9.1- 9.7 сегментов, вторые входы суммирующих элементов 6.1-6.п соединены с отрицательным полюсом источника 7 питания, положительный полюс которого подключен к катодам цифровых индикаторных ламп 11.1-11.п.Устройство работает следующим образом.При появлении сигнала в виде положительного импульса на одном из выходов (например, 2.1) блока 1 опроса коммутирующие элементы 3 пропускают на входы дешифратора 8 информацию, присутствующую на выходах источника 4.1. При этом на выходах дешифратора 8 и ключевых элементов 9.1-9.7 сегментов Формируется кодовая комбинация в виде потенциалов,...

Номер патента: 867999

Опубликовано: 30.09.1981

Авторы: Воропай, Ларионов

МПК: E02C 5/00

Метки: вертикальный, судоподъемник

...например, устанавливается на камере 1 и сопрягается с зубттой рейкой, закрепленной .а опорных башнях 3, либо отклоняющие блоки 7, выполняются в виде шкивов трения, Вес камеры 1 воды в ней и судна уравновешен противовесами 2, в связи с чем требующаяся мощность привода перемещения минимальна, Для сопряжения камеры 1 снижним бьефом она входит в сухую приемную камеру 5 и примыкает к полушлюзу 4. Судно выводят в нижний бьеф и цикл судопропуска повторяют в обратном порядке.При изменении уровня воды в нижнем бьефе приемная камера 5 автоматически следит за ним, опускаясь или поднимаясь вместе с уровнем.Изготовление приемной камеры, выполненной плавучей, возможно на . специальной площадке, причем как из железобетона, так и из металла...
