Формирователь импульсов

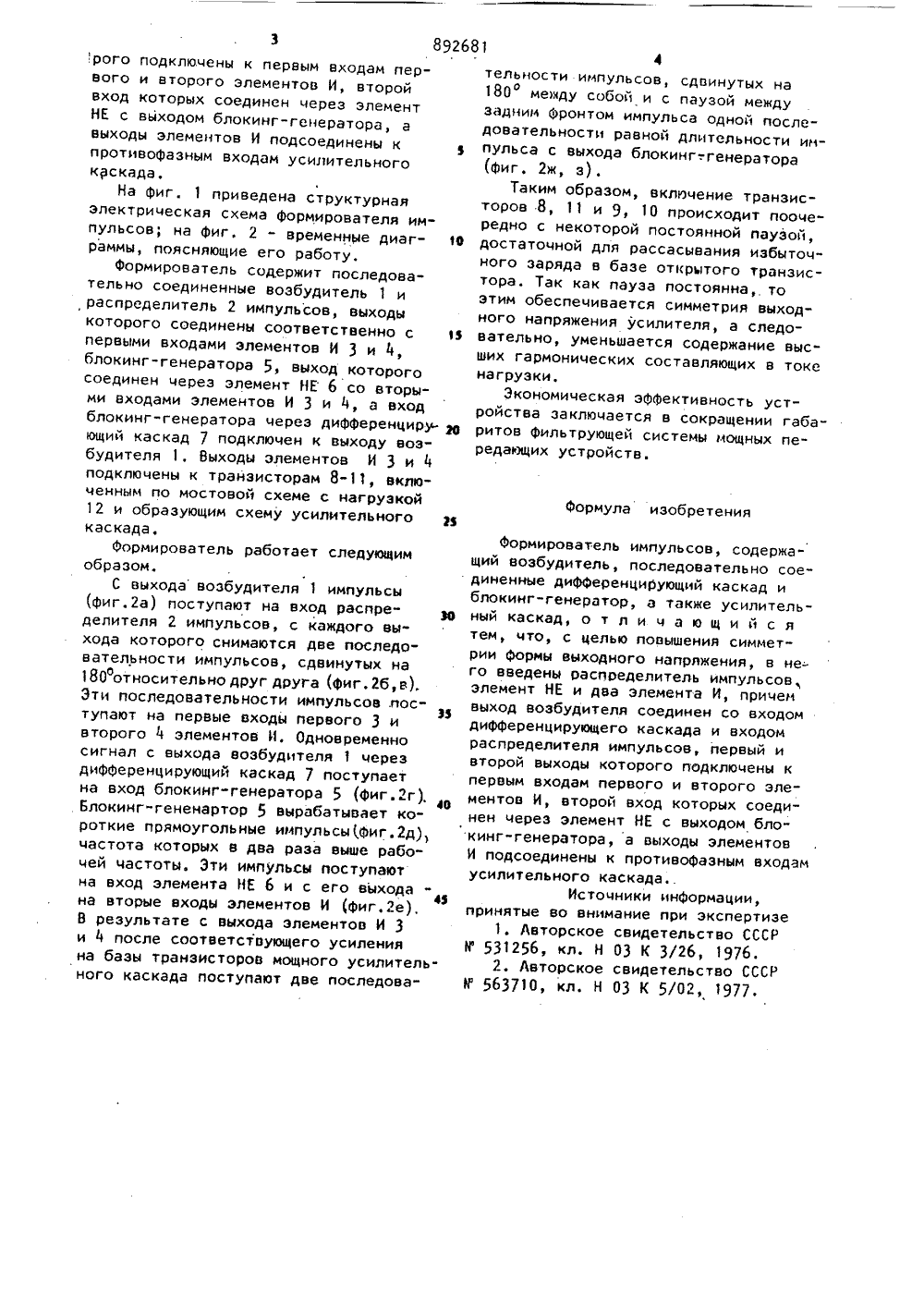

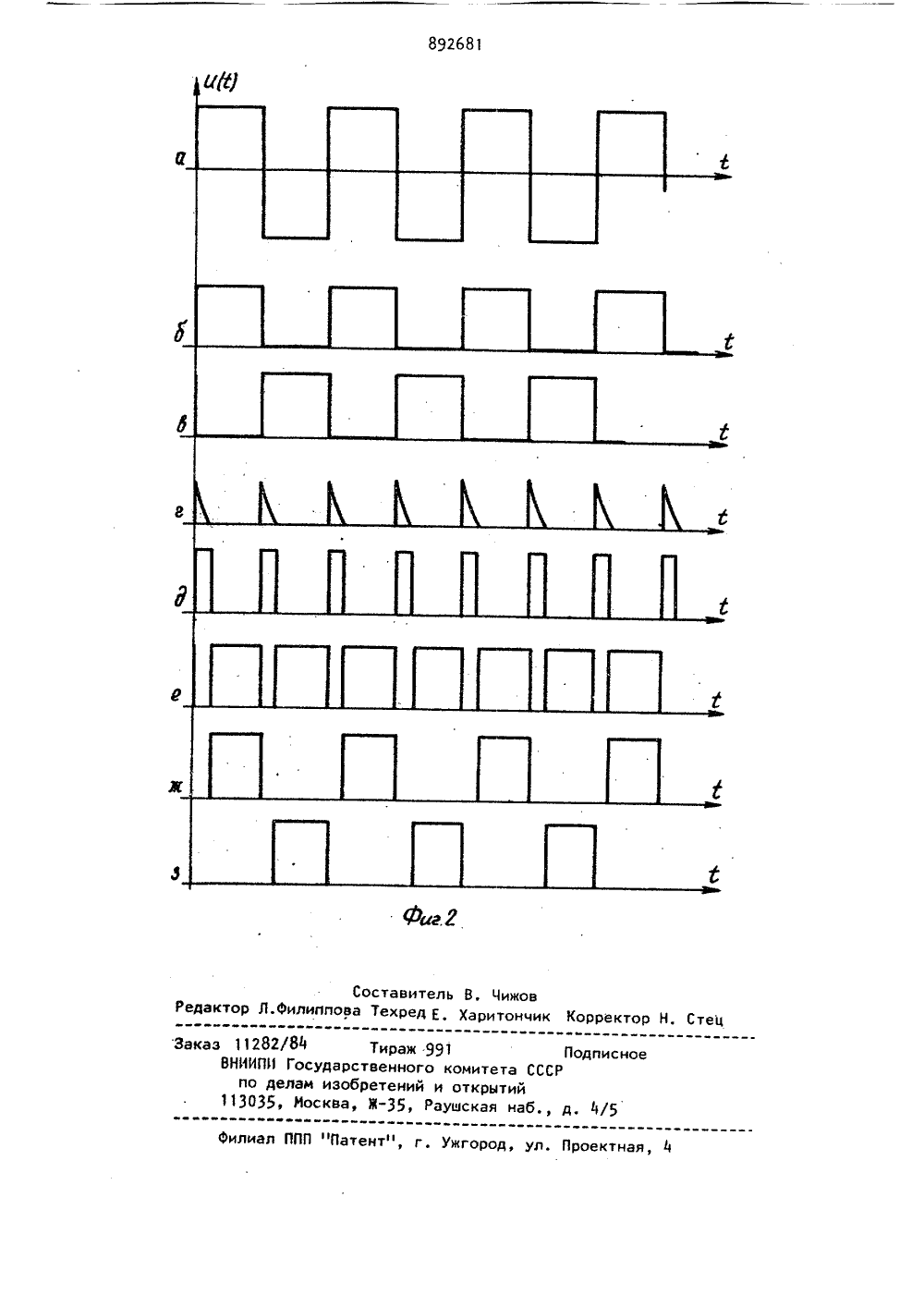

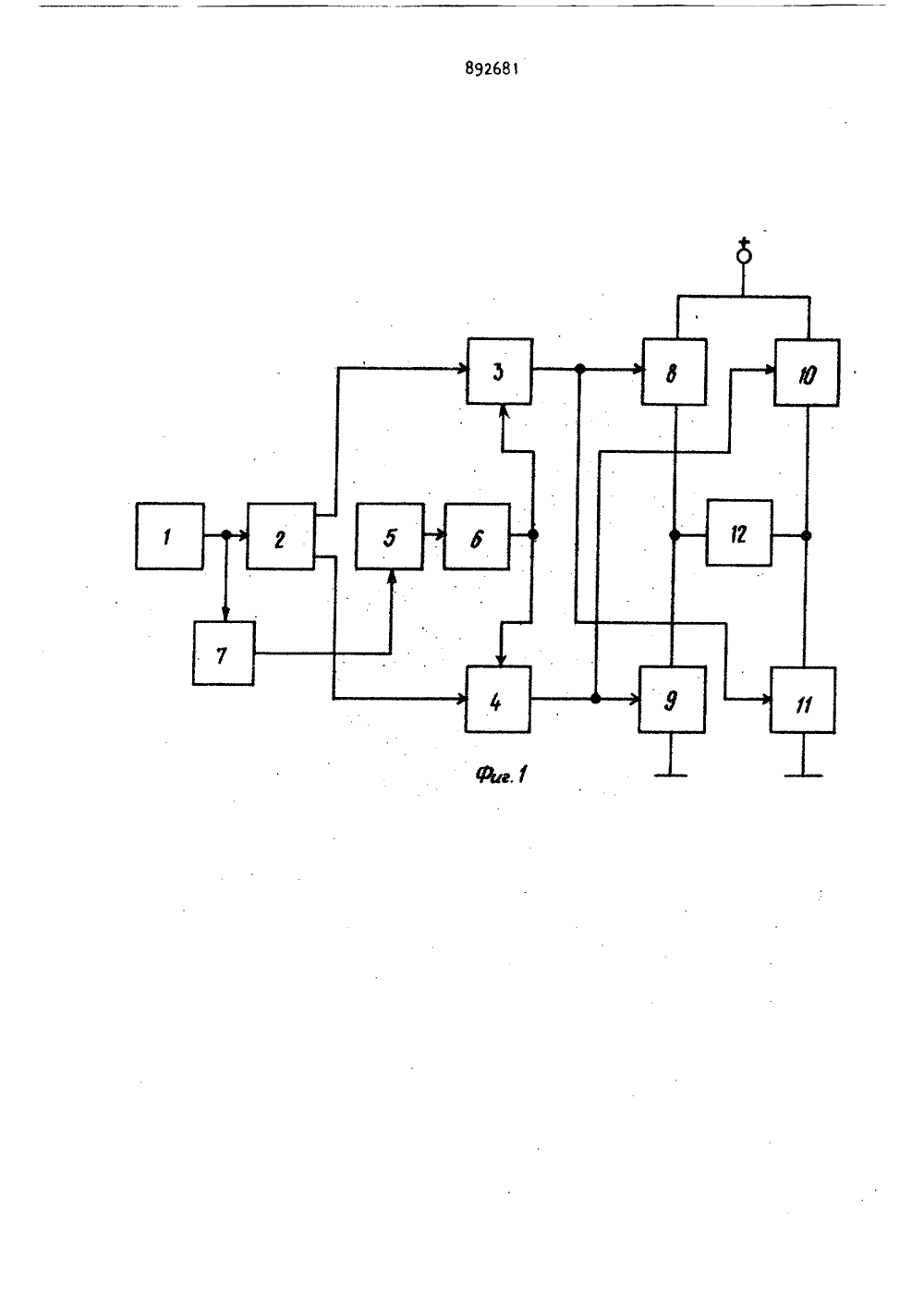

О П И С А Н И Е (ц 892681ИЗОБРЕТЕНИЯ Союз СоветскикСоцналистмческикРеспублик ВТОРСКОМУ СВИДЕТЕЛЬСТВУ) Дополнительное к авт, свнд-ву 3Кл.03 К 5/О 6737/18-21 (5 22) Заявлено 28. ОЙ. 80 ( присоединением заявки М -23)Приоритет Гооудэрстоеииый ком СССР ао долом изобретеиий и открытий, 12. 81. Бюллетень Р 1 к " Опубликова ата опубликования описания 25,(72) Авторы В. Сырнико И. Шинкарева Пан и 5 Й) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ра и два устрой Изобретение относится к радиотехнике и может быть использовано в выходных каскадах передающих устройств.Известен Формирователь импульсов, представляющий собой двухтактный генератор, содержащий соединенные последовательно между собой и источни" ком питания два транзисторных ключа, зашунтированные диодами, задающий генератор, выход которого подключен к распределителю импульсов, и нагрузку с датчиками тока и напряжения, подключенную к общей точке соединения двух транзисторных ключей, входы которых соединены с выходами соответствующих триггеров 11.Недостаток этого генератора зак" лючается в невысокой надежности работы и небольшой мощности.Наиболее близким по технической20 сущности к изобретению является Формирователь импульсов, содержащий возбудитель, усилительный каскад, два триггера, две дифференцирующие цепи,два блокинг-генератоства сложения 21.Однако в данном устройстве длител ность импульсов с выхода каждого бло кинг-генератора в процессе работы мо жет отличаться друг от друга. Это приведет к нарушению симметрии формы выходного напряжения и, следовательн к увеличению содержания высоких гармонических составляющих в токе нагрузки.Цель изобретения - повышение симметрии формы выходного напряжения.Поставленная цель достигается тем что в Формирователь импульсов, содер жащий возбудитель, последовательно соединенные дифференцирующий каскад и блокинг-генератор, а также усилительный каскад, введены распределитель импульсов, элемент НЕ и два элемента И, причем выход возбудителя сое динен со входом дифференцируащего каскада и входом распределителя им" пульсов, первый и второй выходы кото8926 81тельности импульсов, сдвинутых наа о180 между собой и с паузой междузадним Фронтом импульса одной последовательности равной длительности импульса с выхода блокинг-.генератора(Фиг. 2 ж, э).Таким образом, включение транзисторов 8, 11 и 9, 10 происходит поочередно с некоторой постоянной паузой,достаточной для рассасывания избыточного заряда в базе открытого транзистора. Так как пауза постоянна, тоэтим обеспечивается симметрия выходного напряжения усилителя, а следовательно, уменьшается содержание высших гармонических составляющих в токенагрузки,Экономическая эффективность устройства заключается в сокращении габаритов Фильтрующей системы мощных передающих устройствФормула изобретения рого подключены к первым входам первого и второго элементов И, второйвход которых соединен через элементНЕ с выходом блокинг-генератора, авыходы элементов И подсоединены кЭпротивофазным входам усилительногокаскада.На Фиг. 1 приведена структурнаяэлектрическая схема формирователя импульсов; на фиг. 2 - временные диаграммы, поясняющие его работу,Формирователь содержит последовательно соединенные возбудитель 1 ираспределитель 2 импульсов, выходыкоторого соединены соответственно с 1 юпервыми входами элементов И 3 и 4,блокинг-генератора 5, выход которогосоединен через элемент НЕ 6 со вторыми входами элементов И 3 и 4, а входблокинг-генератора через дифференцирующий каскад 7 подключен к выходу возбудителя 1. Выходы элементов И 3 и 4подключены к транзисторам 8-11, включенным по мостовои схеме с нагрузкой12 и образующим схему усилительного укаскада.Формирователь работает следующимобразом.С выхода возбудителя 1 импульсы(фиг.2 а) поступают на вход распределителя 2 импульсов, с каждого выхода которого снимаются две последовательности импульсов, сдвинутых на180 относительно друг друга (фиг. 2 б, в),Эти последовательности импульсов .поступают на первые входы первого 3 иЭЗвторого 4 элементов И. Одновременносигнал с выхода возбудителя 1 черездифференцирующий каскад 7 поступаетна вход бпокинг-генератора 5 (фиг.2 г),40Блокинг-гененартор 5 вырабатывает короткие прямоугольные импульсы фиг.2 д),частота которых в два раза выше рабочей частоты. Эти импульсы поступаютна вход элемента НЕ 6 и с его выходана вторые входы элементов И (Фиг,2 е),43В результате с выхода элементов И 3и 4 после соответствующего усиленияна базы транзисторов мощного усилительного каскада поступают две последоваФормирователь импульсов, содержащий возбудитель, последовательно соединенные дифференцирующий каскад и блокинг-генератор, а также усилительный каскад, о т л и ч а ю щ и й с я тем, что, с целью повышения симметрии Формы выходного напряжения, в него введены распределитель импульсов, элемент НЕ и два элемента И, причем выход возбудителя соединен со входом дифференцирующего каскада и входом распределителя импульсов, первый и второй выходы которого подключены к первым входам первого и второго элементов И, второй вход которых соединен через элемент НЕ с выходом блокинг-генератора, а выходы элементов И подсоединены к противофазным входам усилительного каскадаИсточники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР й 531256 кл. Н 03 К 3/26 1976,2. Авторское свидетельство СССР й 563710, кл. Н 03 К 5/02, 1977892681Составитель В. Чижоведактор Л.Филиппова Техред Е. Харитончик Корректор Н. Стец Заказ 11282/84 Тираж 991 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раущская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектна
