Номер патента: 1790417

Опубликовано: 23.01.1993

Авторы: Кустов, Фролов

МПК: A61M 15/02

Метки: ингалятор, фролова

...для распыления в нижнем конце и соединенную с камерой дыхательную трубку, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности насыщения вдыхаемого воздуха лекарственным веществом и осуществления тренировки дыхания, аэрозольная камера выполнена с дном, в котором расположены отверстия для распыления, и размещена с зазором относительно дна сосуда.2. Ингалятор поп,1, отл ич а ю щи йс я тем, что в центральной части дна аэрозольной камеры выполнен неперфорированный учамерной простоте конструкции обеспечивает более высокую степень насыщения воздуха ингалируемым веществом, что повышает лечебный эффект, и обладает более широкими 5 функциональными возможностями - можетиспользоваться в качестве тренажера. По результатам...

Номер патента: 1785939

Опубликовано: 07.01.1993

Авторы: Жох, Кустов, Мороко, Романова

МПК: B61L 25/06

Метки: кода, локомотивной, показаниям, принятого, светофора, сигнализации, соответствия

...второго реле-счетчика, фронтовой 8 и тыловой 9 контакты третьегореле-счетчика, фронтовой 10 контакт четвертого реле-счетчика, резистор 11, фронтовой 12 и тыловой 13 контакты сигнального реле желтого огня, фронтовой 14 и тыловой 15 контакты сигнального реле зеленого огня, фронтовой 16 и тыловой 17 контактысигнального реле красно-желтого огня, при10 этом один вывод обмотки контрольного ре 152025 30 3540 45 ле подключен к полюсу 18 источника питания, а другой через последовательно соединенные фронтовой 16 контакт сигнального реле красно-желтого огня, фронтовой 14 контакт сигнального реле зеленого огня, фронтовой 4 контакт первого реле- счетчика, тыловой 6 контакт второго релесчетчика и фронтовой 2 контакт релеконтроля приема кода подключен...

Номер патента: 1778507

Опубликовано: 30.11.1992

Автор: Кустов

МПК: G01B 7/02

Метки: обработке, отклонений, размеров, фотохимической

...меньшими предела разрешения, после проведения процесса фотохими. ческой обработки в рамке не сохраняются.Это связано с тем, что при уменьшении размера тестового элемента на фотошаблонеиз-за дифракции, возникающей вследствиеконечной величины зазора между фоторезистом на поверхности обрабатываемого материала и фотошаблоном, а также конечнойтолщиной самого фоторезистивного покрытиФ, повышается интенсивность освещенияпод центром элемента, Пропорциональноинтенсивности освещения увеличивается идоза экспозиции, и, следовательно, скоростьудаления фоторезиста при его проявлении,Время полного удаления фоторезистивных 5 10 15 20 25 30 35 40 45 50 55 элементов, обратно пропорциональное скорости проявления, уменьшается с уменьшением...

Номер патента: 1774385

Опубликовано: 07.11.1992

Авторы: Кустов, Нейчев, Родин

МПК: H01F 37/02

Метки: дросель, подавления, помех

...из сети питания и самой сети питания от радиопомех, создаваемых цифровой техникой. В качестве таких устройств обычно используются фильтры, представляющие собойС-звенья, включаемые в разрыв фазных и нулевого проводов.Недостатком известного устройства является невозможность применения больших индуктивностей, т,к. при больших точках потребления происходит большое падение напряжения на устройстве. Малые же значения индуктивностей влекут за собой необходимость в конденсаторах больших емкостей, что приводит к появлению недопустимо больших токов утечки и локному срабатыванию цифровой техники в моменты включения ее из-за бросков зарядных токов. Кроме того, устройства подавления помех наС-звеньях имеют большие массогабариты, что не позволяет...

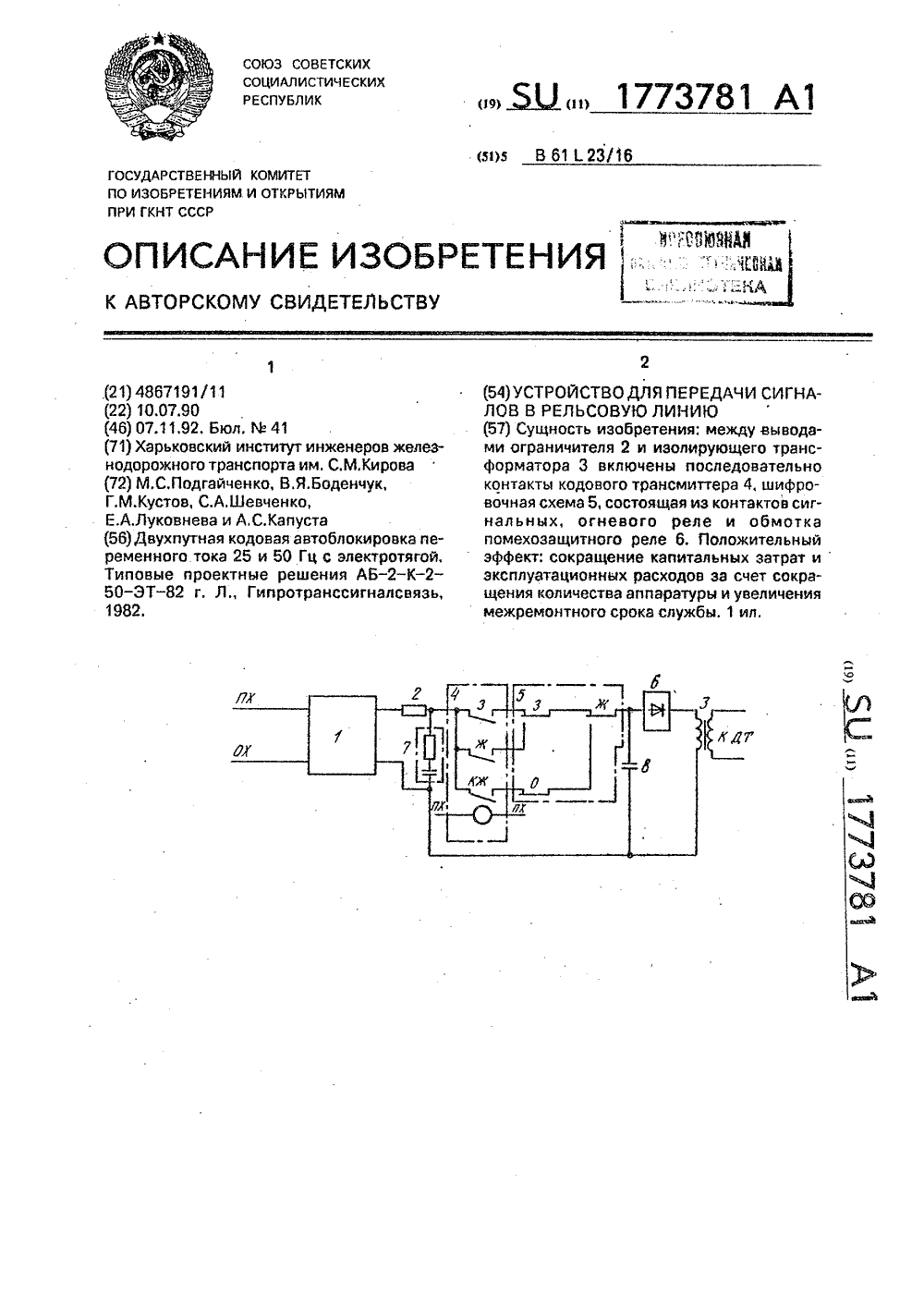

Номер патента: 1773781

Опубликовано: 07.11.1992

Авторы: Боденчук, Капуста, Кустов, Луковнева, Подгайченко, Шевченко

МПК: B61L 23/16

Метки: линию, передачи, рельсовую, сигналов

...благодаря последовательному включению между клеммой ограничителя и закимом изолирующего трансформатора контактов кодового трансмиттера суширенными впадинами малых интервалов шайб зеленого и желтого огней, шифраторной схемы и обмотки помехозащитного реле, а такке включению конденсатора между выходом шифратора и первым выводом изолирующего трансформатора,На чертеже представлена схема устройства для передачи сигналов в рельсовую линию.Устройство для передачи сигналов в рельсовую линию содержит источник питания 1, соединенный одним полюсом с первой клеммой ограничителя 2, а другим полюсом - с первым закимом изолирующего трансформатора 3, кодовый трансмиттер4 с контактами 3, Ж, КЖ, общие подвижные контакты которого соединены...

Номер патента: 1768943

Опубликовано: 15.10.1992

Авторы: Комаров, Кустов, Яшкин

МПК: G01B 7/14

Метки: детали, непараллельности, плоской, поверхностей

...и упрощение способа.Поставленная цель достигается тем, что в способе контроля непараллельности поверхностей плоских тел, при котором измеряют емкость конденсатора, в качестве одного из электродов которого используют одну из поверхностей контролируемой детали, а в качестве второго электрода - электропроводящую пластину, размещенную с зазором над поверхностью этой детали, второи электрод конденсатора устанавливают с возмо, ностью вращения под острым углом к его оси вращения. которую располагают перпендикулярно относительно второй поверхности контролируемой детали. О степени непараллельности контролируемых повеохностей судят по изменению емкости,На фиг,1 схематически представлен варлант устройства, реализующего предлагаемый способ...

Номер патента: 1767695

Опубликовано: 07.10.1992

Авторы: Дудкин, Кустов

МПК: H03K 5/01

Метки: биполярных, импульсов, формирователь

...с истоком дополнительного полевого транзистора 154, сток котооого через второй резистор 5соединен с отрицательной шиной питающего напряжения. Третий резистор 6 соединенс положительной шиной питающего напряжения, Устройство содержит также полевой 20транзистор 7, исток которого соединен сотрицательной шиной питающего напряжения, а сток является выходной клеммой устройства,Устройство работает следующим образом.При наличии на входе формирователясигнала, соответствующего логическому"0", на выходе инвертора будет сигнал, соответствующий логической "1", который через резистор 2 поступает на эмиттертранзистора 3. При этом транзистор 3 открыт, в цепи его коллектора протекает ток,величина которого ограничена сопротивлением р-канала полевого...

Номер патента: 1762294

Опубликовано: 15.09.1992

Авторы: Кустов, Хаймс

МПК: G01N 1/26

Метки: анализ, подачи, проб

...сброса газа 5 и коллектор выхода 6. В корпусе 7 клапанов 1, 2, 3 выполнено отверстие 8, закрытое с торцов двумя седлами 9, 10, причем седло 9 содержит два сопла.Сопло 11 соединено со штуцером ввода 4, а сопло 12 - с коллектором выхода 6, Седло 10 содержит сопло 13 соединенного с коллектором сброса газа 5 и канал 14, соединяющий отверстие 8 с коллектором сброса газа 5. В канале 14 размещен дроссель 15. В отверстии 8 между седлами 9 и 10 размещен золотник 16 с гарантированным зазором, обеспечивающим минимальную площадь кольцевого отверстия между золотником и стенками отверстия 8 для создания наибольшей скорости движения газа в кольцевом зазоре и уменьшения диффузионного переноса вещества из отверстия 8 к соплам 11 и 12,Наибольшее...

Номер патента: 1756953

Опубликовано: 23.08.1992

Авторы: Золочевский, Кустов, Нейчев, Родин

МПК: H01F 19/04

Метки: подавления, помех

...6. Секции каждой из обмоток обьединеныв две группы, В первую группу входят две секции первой обмотки и две секции второй обмотки, Во вторую группу входят две сек ции первой обмотки и две секции второйобмотки. В первой группе начало предыдущей секции соединяется с концами последующей, а во второй группе конец предыдущей секции - с началом последую щей, Группы между собой соединяются одноименнйми выводами - началами крайних секций каждой группы. В результате объединения секций обмоток в две группы входом устройства являются концы первых 15 секций, э при использовании обычного способа соединения секций, применяемого в .известном изобретении, входом устройства являются начала первых секций, Все секции имеют многослойную намотку и их...

Номер патента: 1756193

Опубликовано: 23.08.1992

Авторы: Жох, Кустов, Нейчев, Романова, Удовиков

МПК: B61L 25/06

Метки: автоматической, датчик, индуктивный, локомотивной, сигнализации

...цель достигается тем, что на каждом ферромагнитном сердечнике индуктивного датчика размещена дополнительная обмотка, направление намотки которой противоположно направлению намотки первой обмотки, с которой дополнительная обмотка соединена последовательно. На фиг. 1 представлен индуктивный датчик для одного рельса; на фиг, 2 - схема подключения индуктивного датчика к входному устройству АЛС.Индуктивный датчик для одного рельса содержит две катушки индуктивности 1 и 2 с обмотками 3-6 и сердечниками 7 и 8. Катушки помещены в немагнитные защитные корпусы 9 и 10, выполняющие функцию электростатических экранов, и установлены симметрично относительно оси рельса 11. Две обмотки одной катушки намотаны в...

Номер патента: 1755107

Опубликовано: 15.08.1992

Авторы: Виденеев, Кустов, Руппенейт

МПК: G01N 3/10

Метки: грунтов, сжимаемости

...должна разбираться и вместо образца грунта в ней должен быть установлен металлический цилиндр и измерены изменен чатом Ия объема ги зменении в опытов полу тупенйЧкк д Кгр ччччей ЬР.чК + где ЛР - ступень д разца ГруНу 1 Грж Стик Ьизмиэ при испытании гру образцов; Ьчк - из (собственные дефо дули объемной де чей жидкости,кккый СУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ И ГКНТ СССР К АВТОРСКОМУ СВ(54) СПОСОБ ОПРЕДЕЛСТИ ГРУНТОВ(57) Изобретение отноной технике, в частноствания характеристик сгрунтов. Цель изобретточности за счет учета с дросистемы при с ней давления.чают, соотношения:ЬРкк Ч кк Кк 1 чк+ . =ЛчккмКркккж " Ф= ЛЧазм, , чкКчвеления чгр - ,"объем об - обьем рабочей жидкоменение обьема системы нтового и металлического менение...

Номер патента: 1753992

Опубликовано: 15.08.1992

Авторы: Антоненко, Камко, Косых, Кустов, Лукашевич, Мысник, Примак, Селицкий, Филиппова, Шуринов

МПК: A01D 34/00, A01D 34/13

Метки: жатка

...деталей, приэтом накладки 28 выполнены упругими,Литой корпус 13 имеет приливы - ребра33 и паз 34 для установки рычага 10, а такжеовальные отверстия 35, 36 для крепления к боковине 2 жатки, кронштейн 37 для установки болта 14 и отверстие 38 дпя размещения подшипниковой опоры 6 вала 4, на котором установлен приводной шкив 39 ременной передачи (не показана).Предлагаемая жатка работает следующим образом.Работа самой катки осуществляется традиционным способом, а привод режущего аппарата 3 происходит следующим образом; вращение от шкива 39 и вала 4 передается на шатун 9, который преобразует его и передает на рычаг 10, совершающий колебательные движения в опорах 11 вокруг пальца 20. Далее движение передается на головку ножа 12, совершающего...

Номер патента: 1749046

Опубликовано: 23.07.1992

Авторы: Васильев, Еремин, Кустов, Чекунов

МПК: B28B 13/02, B65G 45/22

Метки: конвейера, органа, рабочего, скребкового

...предлагаемое ус-тройство, вид сбоку; на фиг. 2 - вид по стрелке А на фиг. 1.Устройство состоит из скребкового конвейера, включающего раму 1, направляющие 2 и блоки звездочек 3, по которымперемещаются две бесконечные тяговыецепи 4, к соответствующим звеньям кото-. рых жестко крепятся скребки 5, привод 6,натяжное устройство 7, В верхней части рамы 1, над свободной ветвью скребкового кон. вейера, на платформе 8 жестко устаковленупор 9, выполненный в.виде параллельнорасположенных элементов, расстояниемежду которыми соответствует шагу междускребками. Платформа 8 может перемещаться в направлении перпендикулярномоси рамы 1, указанном стрелками В, и фиксироваться в крайних положениях, причем,при опущенной платформе упор 9 контакти рует...

Номер патента: 1747557

Опубликовано: 15.07.1992

Авторы: Вялов, Кустов

МПК: D01H 3/12

Метки: нитей, перекоса, ткани, уточных

...связанную с ротором приводного двигателя 4, фокусирующий объектив.5, приемник излучения 6, Датчик положения 7 цилиндрической линзы 2 содержит чувствительный элемент (фотоголовку) 8 и диск 9 с вырезами 10 для контроля положения цилиндрической линзы 2. Фотоголовка 8 установлена на поворотном кольце 11 задатчика величины выходного перекоса. Поворотное кольцо 11 кинематически связано с рукояткой 12, с помощью которой. уста на вл ивается величина выходного перекоса. Устройство для контроля перекоса уточных нитей со- держит блок 13 обработки информации, который включает в себя усилитель 14 5 сигналов приемника излучения 6, детектор 15, выход которого подключен к информационному входу блока выборки-хранения 16 и информационным...

Номер патента: 1747303

Опубликовано: 15.07.1992

Авторы: Бойник, Гордиенко, Жучков, Золочевский, Капуста, Кустов, Луковнева, Оспищев, Рогатнев

МПК: B61L 25/06

Метки: линии, рельсовой, токов

...на шины дроссель-трансформатора 8 и 9 и передвигают ее поперек шин в направлениях, указанных стрелками 10 и 11, На ши.ну 12 дроссель-трансформатора выведена средняя точка его первичной обмотки, переключатель имеет контакты 13-21, При измерении катушки передвигают таким образом, чтобы прямая линия 22 проведенная через,середину отрезка прямой линии 23, соединяющего центры 24 и 25 ферромагнитныхсердечников 5 и 6 катушек 1 и 2, и перпендикулярная плоскости, в которой расположен. участок проводников., на котором 5проводят измерения, всегда находиласьмежду продольными осями 26 и.27 проводников 8 и 9, по которым протекает ток автоматической локомотивной сигнализации,Для измерения тока автоматической локомотивной сигнализации и...

Номер патента: 1744519

Опубликовано: 30.06.1992

Авторы: Кустов, Махов, Хафизов

МПК: G01K 7/12

Метки: температуры

...элемент, в полостях которого размещены терморезистор и свободные концы термопары, через соединительные провода подключенные к измерительному прибору, тепловыравнивающий элемент выполнен в виде вакуумного фланца с гермовводами, полости для свободных концов термопары и терморезистора размещены с противоположных сторон фланца, а часть соединительных проводов между свободными концами термопары и гермовводами выполнена из материала последних,Расположение свободных концов термопары и терморезистора в теле фланца в непосредственной близости один от другого позволяет уменьшить тепловое сопротивление между ними, снизить влияние теплового излучения обьекта, в результате чего повышается точность измерения тем.- пературы, Размещение...

Номер патента: 1741879

Опубликовано: 23.06.1992

Авторы: Корабельников, Кустов, Педько, Сухарев

МПК: B01J 2/24

Метки: гранулирования, расплавов

...прочности гранул к истиранию.Поставленная цель достигается тем, что, согласно способу гранулирования, капли расплава подают на движущуюся поверхность холодильника по направлению ее движения, под углом й:0,1 - 15 к.движущейся поверхности со скоростью Чп 0,5 - 10,0 м/с, а скорость движения поверхности определяют из уравнения;/и = Ч.соя ССпособ осуществляют следующим обра1741879 3 Формула изобретения Значение паранетроа по примерам арэметре 1 2 3 5 6 8 оо,о :а,а 5 а 5,0 О,а 0,0 5,0 о,5 О,5 о,5 а,5 уа1,7 1,2 1,9 аьсота гранул, м 1 адиаметр гранул, м 10Краевой угол гранул, град.Остаток на сите 2 мм,2 2,8 3,3 3 р 795 809 Е,7 96,10595,6 р;, и е чн и е, мэл. " эллипсоаиднав, псф - поЛусфери вокал Составитель В.Кустов Редактор И.Ванюшкина...

Номер патента: 1740433

Опубликовано: 15.06.1992

Авторы: Айзатулов, Гальперин, Гренадер, Жигач, Кустов, Низовский, Селезнев, Сизов, Соколов

МПК: C21C 5/48, C21C 7/00

Метки: ввода, порошкообразных, расплав

...в области, прилежащей к фурме. Кроме того, эпюра скоростного напора не имеет ярко выраженного максимума, В результате указанных причин появляется пульсирующий пузырь за срезом трубы и происходит эарастание фурмы, Снижается расход порошкообраэных материалов, фурма выходит из строя.При выполнении площади проходногосечения допелнительного сопла более 0,25 площади проходного сечения трубы возникает пульсирующий газовый пузырь за срезом трубы в месте внедрения в жидкость струи газа, истекающей из дополнительного сопла. Это происходит за счет того, что максимум эпюры скоростного напора результирующей газопорошковой струи как бы "размывается" по радиусу результирующей струи. Возникновение пульсирующего газового пузыря приводит к постепенному...

Номер патента: 1731778

Опубликовано: 07.05.1992

Авторы: Афанасьев, Банников, Баранов, Кустов, Мальцев, Патрикеева, Порошин, Санникова, Челышев

МПК: C07F 9/38, C09K 3/16

Метки: антистатика

...является упрощение процесса и повышение качества антистатика.Укаэанная цель достигается использованием способа, заключающегося в том, что взаимодействие 0-2-этил гексилметилфосфоната осуществляется с 30-45%-ным воднцм раствором гидроксида натрия в среде О,О-ди(2-этилгексил)-метилфосфоната по схемеО 0 1 огН "ОСН Сн р, 0 В" 1+ Йа ОН- Сн рОС 8 1+ Н О Нейтрализация 0-2-этилгексилметилфосфоната осуществляется 30-45%-ным водным раствором гидроксида натрия при перемешивании при 60-80 С и значении рН среды 5.5-6,0. Затем из реакционной массы отгоняют воду в вакууме известным способом.Целевой продукт получают в виде кубовой жидкости с выходом 98%.П р и м е р, 8 реактор, снабженный мешалкой, обратным холодильником, термометром, рубашкой...

Номер патента: 1730199

Опубликовано: 30.04.1992

Автор: Кустов

МПК: C23F 1/02

...ширин полосок в рядах прямоугольников, Соединительные полоски фрезеруют в фольге одновременно с изготавливаемыми деталями, поэтому точстравливания соединительных полосок, равная д . Повышение точности контроля процесса фотохимического фрезерования фольги в предлагаемом способе, достигаемое за счет минимизации градации ширин соединительных полосок д, ограничено практически только размерами контрольной топологии. При повышении точности контроля за счет уменьшения разности прогрессии д и при постоянном значении допуска + О на размеры изготавливаемых деталей приходится увеличивать количество контрольных прямоугольников в каждом ряду. равное 2 К = 20/ д, что ведет к увеличению длины рядов. Таким образом, повышение точности контроля...

Номер патента: 1729897

Опубликовано: 30.04.1992

Авторы: Газизов, Дмитриев, Кустов, Семенов

МПК: B62K 15/00

Метки: велосипед, складной

...закреплено гайками 5 переднее колесо 6, руль 7, установленный в вилку 3, заднее ведущее колесо 8 с педальным приводом 9 с цепной передачей 10, седло 11, К передней трубе 2 прикреплена роликовая платформа 12, конструктивно заимствованная от роликовой доски. Рама содержит шарнир 13, выполненный из двух петель 14 и 15, соединенных горизонтально расположенной осью 16, которая одновременно перпендикулярна плоскости велосипеда. Петли 14 и 15 соединены между собой винтом 17, К раме 1 в области вилки заднего колеса приварен кронштейн 18 с резьбовым отверстием,Для трансформации велосипеда в вело- роллер отвинчивается винт 17, снимается переднее колесо 6 и руль 7. Вилка 3 разворачивается вокруг своей оси на 180 О. Передняя часть рамы с передней...

Номер патента: 1722358

Опубликовано: 30.03.1992

Авторы: Куликов, Кустов, Мучник, Твердохлебов

МПК: A21C 11/16

Метки: макаронных, матрица, производства

...5. Вкладыши 3 имеют выступ 6, каждый колодец 2 со стороны рабочей поверхности 7 матрицы ограничен донцем 8, в котором выполнено ряд сквозныхх отверстий 9 для размещения в них высту пов 6 вкладыша 3, а формующие каналы 4 во вкладыше 3 выполнены в его выступах 6.Прижимные элементы 5 вкладышей 3 могут быть выполнены в виде разрезных колец. 30В предлагаемой матрице донца 8 колодцев 2 служат опорами для вкладышей 3, а сквозные формующие каналы 4 сгруппированы в тех зонах вкладыша 3, где находятся выступы 6. Такое конструктивное выполне ние матрицы позволяет практически предотвратить деформацию готового продукта при резке и повысить его качество.Число формующих каналов 4 во вкладыше 3 и в каждом его выступе 6 зависит от 40 размеров...

Номер патента: 1721358

Опубликовано: 23.03.1992

Автор: Кустов

МПК: F16K 17/04, F16K 17/22

Метки: клапан, отсечной

...полость 12, Другая часть потока проходит по каналу 13, Управляющий перепад давления образуется на пояске 9, где соприкосновения трущихся частей нет и имеется высокая стабильность дросселя. 2 ил. ные пазы 11 затвора 4 и между седлом 8 и затвором 4 попадает в полость 12, Другая часть рабочей жидкости проходит из вход-ного канала 2 в полость 12 по каналу 13. Вся рабочая жидкость проходит между седлом 8 и затвором 4 в выходной канал 3. При достижении заданного потока рабочей жидкости через отсечной клапан и соответствующего ему перепада давления на затворе 4 последний, преодолевая усилие пружины 5, садится на седло 8 и прекращает поток рабочей жидкости. Давление во входном канале 2 возрастает и удерживает затвор 4 в закрытом положении,...

Номер патента: 1718272

Опубликовано: 07.03.1992

Авторы: Балабанов, Вильсон, Курмаев, Кустов, Шкляев, Шустов

МПК: G11C 11/00

Метки: запоминающее

...входом блока, Дешифратор 12 адресагруппа входов-выходов регистра 2 данных реализует логическую функцию, заданнуюсоединена с информационными входами- табл.2,выходами накопителя 4. Второй выход реги- Выходы элементов ИЛИ 16-19 являютсястра 3 команд и состояния связан с входом первым, вторым, третьим и четвертымвыхозадания режима блока 6 управления, вход дами блока соответственно.10 20 25 30 35 40 50 55 Блок 6 управления (фиг.З) содержит генератор 20 тактовых импульсов, выход которого соединен с входом синхронизации сдвигового регистра 21, делитель 22 частоты, вход которого подключен к второму выходу сдвигового регистра 21. Третий выход последнего подключен к входу синхронизации триггера 23, четвертый выход - к первому входу элемента И-НЕ...

Номер патента: 1716580

Опубликовано: 28.02.1992

Автор: Кустов

МПК: H01P 1/15, H01P 1/22

Метки: свч-ограничитель

...с одинаковыми амплитудой и фазой, Разность фаз на концах резистора равна Оо, поэтому резистор никакого влияния на прохождение сигналов не оказывает и сигналы, проходя дальше по отрезкам линии передачи, складываются на выходе устройства с минимальными потерями, Полярность включения диодов 4 и 5 в этом режиме никакого значения не имеет. На высоком уровне мощности проводимости первого и второго диодов 4 и 5 увеличиваются и, следовательно, концы первого отрезка 3 оказываются короткозамкнутыми на общую шину корпус). В этом случае второй отрезок 6 оказывается отключенным от входного отрезка 1, а мощный сигнал, проходя 1/2 части отрезка 7, поглощается согласованной нагрузкой резистора 8, Разнополярное 20 25 30 35 40 45 50 55 включение...

Номер патента: 1713939

Опубликовано: 23.02.1992

Авторы: Айзатулов, Аллой, Бугрим, Гальперин, Гренадер, Кустов, Орлова, Петрунин, Соколов

МПК: C04B 35/22, C21C 5/44

Метки: агрегатов, металлургических, торкрет-масса, торкретирования, факельного

...того, уменьшение количества газовых со, ставляющих при факельном торкретировании способствует формированию более стабильного двухфазового гаэопорошкового потока и на футеровку наносится более плотный слой.Таким образом, предлагаемая торкретмасса по сравнению с известной обеспечивает . повышениеэффективности торкретирования и имеет более низкую себестоимость эа счет снижения затрат на топливо, кислород и. малой себестоимости ,шлака чугуновозных ковшей.Пределы содержания компонентов торкрет-массы выбраны, исходя из расчета теплового баланса процесса факельного торкретирования, диаграмм плавкости систем на основе окислов кальция, а также из практических данных. В случае применения более 30 мас., ф 6 шлака чугуновозных ковшей и...

Номер патента: 1706667

Опубликовано: 23.01.1992

Авторы: Гутин, Кустов, Найдич, Хворостяный, Шамсутдинов, Шморгун, Юрьев

МПК: B01D 24/46

Метки: жидкостной, фильтр

...коллектором 24 сбора фильтрата, снабженного патрубком 25 отвода фильтрата. На распределительном коллекторе 7 снизу установлена камера 26 с патрубком вывода10 15 20 25 30 35 40 45 50 55 фильтрата, откуда через пэтрубок 25 выводится из фильтра. С возрастанием перепада давления на фильтровальных элементах до предельного или установленного значения включается привод 10. Патрубок 9 промывного устройства при вращении совмещается попеременно с отверстиями 5. Режим работы промывного устройства может быть различным в зависимости от необходимой длительности операции промывки: с остановками в момент совмещения головки промывного устройства с одним из отверстий 5 согласно заданной программе шагового перемещения или непрерывно (беэ остановки в...

Номер патента: 1704208

Опубликовано: 07.01.1992

Авторы: Беляев, Волочевский, Кальтвасер, Котляренко, Кустов, Лисовский, Масайтис, Намитоков, Родин

МПК: H01T 4/16

Метки: защиты, многозазорный, низковольтный, перенапряжений, разрядник

...исГ 01 ьзОьание предлагаемого рдз.;ндика цозволяегу(леньвить д,дпазон разброса ста) ическогоэпряженич срабатывания разрядника, лгидирогаоГблдсть наибол ших зцачсцийэтого диапазона, и зд счет этого пооь;ситьПадеж ость зд)циты оборудо)ания от перенапряжений,На чертеже ппедстдоле д электричеСКДЯ СХЕ)Лд ЦЕДЭГаЕМОГО Г)ОГОЗЕ)ЗОРНЭ" Ордзрядцика.Разрядник содержит (,опь последов(1 ТЕЛЬНО СОЕДИ НЕ ЦЫХ ИСК РОВ 1 Х П)ОЬ 1УТКО112 и злеленты 13-16 связи, подклоченцезе одн ми вводали к точкдм соединенияискроеых цромежутков укдзанцсй цепи, дДРУГИМЦ ОЫВОДаЛ)1 - К КРДйЦИМ ВЫООДаМ ЦЕГи 17 - 18, явлч)оцимся одновременно выоодами разрядика. Элементы связисс)держат нелинейные эле;)ецть 19, 20. 21 и22, соед)ненные последовательно с коцденсдгорами 23 -...

Номер патента: 1703539

Опубликовано: 07.01.1992

Авторы: Кустов, Леухин, Сербин, Чернышев

МПК: B62J 15/02

Метки: велосипеда, грязезащитного, крепления, узел, щитка

...1,средняя часть которого выполнена в видепетли, проходящей через отверстие в щитке2 и охватывающей элемент крепления, состоящий из болта 3, шайбы 4 и гайки 5, 15установленного на вилке в велосипеде. Ветви кронштейна 1 прилегают к внутреннейповерхности щитка 2, а концевые участкикронштейна 1 отогнуты в противоположныестороны и расположены параллельно. Этими концами кронштейн 1 опирается на загнутые внутрь кромки щитка 2.Устройство монтируется следующимобразом.В отверстие щитка 2 вводится петля 25кронштейна 1, После этого на его ветви оказывается нажимное воздействие и отогнутые концы укладываются на загнутые кромки щитка 2. При прекращении нажимного воздействия ветви кронштейна 1 за счет своих упругих свойств, возвращаясь в...

Номер патента: 1697855

Опубликовано: 15.12.1991

Авторы: Алексеев, Гришин, Кустов, Орлов

МПК: A62C 3/02

Метки: верховой, лесного, низового, перехода, пожара, предотвращения

...для Ь выбран в соответствии с высотой пламени, Высоту пламени можно определить, зная запас ЛГУ гл и скорость распространения ронта пожара а по формуле Нпл =Гп й, где- корректирующий коэффициент, равный, например, для спада листвы, опадэ хвои и живой хвои 8, 9 и 10, Например, если гп = 1,5 кг/м 2, а = 0,01 м/с (что соответствует большому запасу ЛГУ и высокой скорости распространения огня), то средняя высота пламени Н = 1,1 м, а теоретически максимально возможная, вдвое превышающая соеднюю, Н = 2,2 м. Тогда разрешение заряда на высоте Ь = 0,5 - 1 м обеспечивает образование заградительной полосы высотой до 2,5 от поверхности земли, что гарантирует нераспространение огня в крону деревьев. Расположение заряда на высоте1 м нецелесообразно...
