Номер патента: 1827221

Опубликовано: 15.07.1993

Авторы: Алексюк, Лопчинская, Педько, Перевозниченко, Сергеева

МПК: A61F 5/24

Метки: грыж, консервативного, лечения

...а му краю наружной поверхности манжетки по ее длине стационарно фиксированы резиновые тесемки 7 длиной 16 см, шириной 0,1 см.Пояс(фиг.3)(длина 26 см, ширина 3,5 см) состоит иэ двух слоев хлопчато-бумажной ткани, на концах его имеются крючки 8.Пелот(фиг.4,5) круглой формы. диаметр 8 см, по наружной его поверхности по всей окружности имеются элементы крепления к манжетке 9. Пелот изтотовлен иэ материала,.;л аналогичного манжетке, который по всему диаметру также перфорирован отверстиями 10,Устройство работает следующим образом, Грыжевое выпячивание обрабатывает ся 1-2 спиртовым раствором йода и изолируется асептической повязкой.После определения высоты грыжевого мешка над уровнем передней брюшной стенки концы тесемок манжетки проводятся 10...

Номер патента: 1741879

Опубликовано: 23.06.1992

Авторы: Корабельников, Кустов, Педько, Сухарев

МПК: B01J 2/24

Метки: гранулирования, расплавов

...прочности гранул к истиранию.Поставленная цель достигается тем, что, согласно способу гранулирования, капли расплава подают на движущуюся поверхность холодильника по направлению ее движения, под углом й:0,1 - 15 к.движущейся поверхности со скоростью Чп 0,5 - 10,0 м/с, а скорость движения поверхности определяют из уравнения;/и = Ч.соя ССпособ осуществляют следующим обра1741879 3 Формула изобретения Значение паранетроа по примерам арэметре 1 2 3 5 6 8 оо,о :а,а 5 а 5,0 О,а 0,0 5,0 о,5 О,5 о,5 а,5 уа1,7 1,2 1,9 аьсота гранул, м 1 адиаметр гранул, м 10Краевой угол гранул, град.Остаток на сите 2 мм,2 2,8 3,3 3 р 795 809 Е,7 96,10595,6 р;, и е чн и е, мэл. " эллипсоаиднав, псф - поЛусфери вокал Составитель В.Кустов Редактор И.Ванюшкина...

Номер патента: 1624251

Опубликовано: 30.01.1991

Авторы: Андрусенко, Балабан, Педько

МПК: G01C 3/08

Метки: дальномер, лазерный

...и расширение диапазона измерений.На чертеже изображена блок-схема лазерного дальномера.Лазерный дальномер содержит лазер 1 с активной синхронизацией продольных мод, внешний отражатель 2, первый блок 3 фотоэлектрического преобразования, фазометр 4, второй блок 5 фотоэлектрического преобразования, блок 6 фазовой автоподстройки частоты и синтезатор 7 частот. Блоки фотоэлектрического преобразования представляют собой фотоприемники (ФЭУ), помещенные в коаксиальные резонаторы.Лазерный дальномер работает следующим образом.Лазер 1 работает в режиме активной синхронизации продольных мод и излучает не п реры вную последовател ьн ость коротких световых импульсов, Интервал частот между соседними модами определяется оптической длиной резонатора и в...

Номер патента: 1583479

Опубликовано: 07.08.1990

Авторы: Педько, Сорокина

МПК: C30B 29/30, C30B 33/00

Метки: лития, монокристаллов, ниобата, травления

...существенно понизитьтемпературу травления, сократитьего время и получить четкие Фигурытравления. Монокристаллы ниобаталития обрабатывают расплавом КОНс добавкой ИаОН в количестве 35 мас.Епри 150+0,2 С в течение 5 - 7 с. Пос -ле травления образцы опускают встаканчик с кипящей дистиллирован -ной водой, через 1 мин стаканчикоснимают с плитки и охлаждают до 30 С.Затем образцы обтирают и исследуютпод микроскопом. Способ позволяетполучить большую инФормацию о реной структуре, а также выявить до -менные структуры отрицательного иположительного дисков поляризации, 1583479травления ведет к потере контрастности или искажеиию картины травления.На снимке видны домены обоих знаков Использование предлагаемого способа по сравнению с известным позволяет...

Номер патента: 1524091

Опубликовано: 23.11.1989

Авторы: Педько, Рудяк

МПК: G11C 11/42

Метки: linbo, записи, информации, монокристалле

...маску, повторяющую формуоптического иэображения, Нагреваюткристалл до 120-140 С, охлаждают,снимаю 1 маску, В результате этого 2 ическими средствами, ения является повыше сти способа записи информкристалле Ь 1 ИЬОз полярногоСпособ заключается в том,лярный срез монокристалланакладывают проводящую масряющую записываемую информталл нагревают до 140 С идо комнатной температуры,мают, Считывание записанножения осуществляется при пкристалла между скрещеннымидами и наблюдении кристалл ость способа запи вана на том, чтониобата лития является силь оэлектриком, В процессе нагр т 20 до 140 С на поверхности ла наблюдается появление пирического заряда, который пе еделяется в соответствии с проводящей маски, При охлажосителя заряда, экранирующие...

Номер патента: 1455150

Опубликовано: 30.01.1989

Авторы: Зяблицев, Педько, Третьякович

МПК: F23N 5/08

Метки: пламени

...на тепловых электростанцияхв устройствах для контроля процессагорения.Целью изобретения является повышение надежности.На чертеже изображена функцио нальная схема устройства контроляпламени.Устройство содержит оптическуюлинзу 1, два фотоэлемента 2, 3, расположенных в одном тубусе 4, два логарифмических усилителя 5 у бр выходыкоторых соединены с дифференциальнымусилителем 7. К дифференциальномуусилителю подключены два пороговыхэлемента 8, 9. Фотоэлементы с помощью оптической линзы 1 визируютсяна двух точках факела 1 О, 11, имеющих различные яркости свечения.Устройство работает следующим об.разом.Сигналы излучения различных точек факела принимаются двумя фотоэлементами , 3 и в виде амплитуд Б, иБ по первому и второму каналам...

Номер патента: 1429102

Опубликовано: 07.10.1988

Авторы: Зяблицев, Педько

МПК: G01J 1/44

Метки: гелиотехнических, установок, фотодатчик

...ИЛИ-НЕ 19. Наличие логического сигнала "1" на любом из входов элемента ИЛИ в19 свидетельствует о том, что первьп, второй, третий и четвертый Фотоэлементы 3-6 засвечены и интенсивность излучения выше интенсивности Фона и, следовательно, Фотодатчик находится в режиме слежения. При изменении направления лучей на угол, превышающий угол захвата Фотодатчика, либо при появлении между источником излучения и оптическим блоком 1 предмета, препятствующего прохождению лучей, освещенность всех шести Фотоэлементов 3 - 8; оказывается одинаковой и равной интенсивности Фоновой засветки. При этом на выходе элемента ИЛИ-НЕ 19 устанавливается логический сигнал "1", что является сигналом потери режима "Слежение".При подаче на вход 20 Фотодатчика...

Номер патента: 1379609

Опубликовано: 07.03.1988

Авторы: Дубилович, Ермалович, Исаев, Педько

МПК: G01B 7/30

Метки: поворота, угла

...сигнал с генератора 1, создающего электромагнитное поле, При пересечении пространства между передающей 2 и приемной 3 катушками ферромагнитным обтюратором 5 в приемной катушСоставитель К.ТавлиновРедактор О,Юрковецкая Техред М.Дидык Корректор С.Шекмар Заказ 969/4 1 Тираж 680ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к измерительной технике и может быть использовано для регистрации угла поворотаконтролируемой оси.Цель изобретения - упрощение устройства.На чертеже представлена блок-схема предлагаемого устройства.Устройство содержит генератор 1,передающую катушку 2,...

Номер патента: 1041825

Опубликовано: 15.09.1983

Авторы: Исаев, Педько

МПК: F24J 3/02

Метки: автоматическая, гелиостатов, полем

...наплоскости фундамента 17 в двух взаимноперпендикулярных направлениях.Датчик 16 азимутального поворотаплоскости фундамента 17 выполнен ввиде электрокомпаса,стрелка которогоявляется подвижным контактом реохорКод на выходеблока 4 Режим ееЕеее т Конец:работы системыНачало работы системы 000 001 Аварийная ситуация по состоянию оборудования 010) Аварийная ситуация пометеоусловиям 1 ОО) Наличие сигнала "Коррекция".тет ее тте тетение движением гелиостата 6 в случае ухода фундамента 17 гелиостата 6, что может привести к значительному снижению точности слежения за Солнцем.Слежение за Солнцем происходит по уставкам, выдаваемым блоком 11, рассчитывающим уравнения движения гелиостатов 6: т т еебсли отсутствует сигнал о возник"новении аварийной...

Номер патента: 931908

Опубликовано: 30.05.1982

Авторы: Загоруйко, Педько, Ткаченко, Штефан

МПК: E05B 49/04

Метки: запорного, приводом, устройства

...при этом,на одном из выходов второго счетчика управляющиф потенциал через один из коммутирующихпроводников, коммутационной панели 6поступает на определенный вход шифратора 7, на выходе которого появляетсядвоичный код, равный числу единиц встаршем разряде (например, если выбранкод 3245, т,е. в старшем первом разряде число 3, то первый выход второгосчетчика 5 необходимо соещгнить с третьим входом шифратора, При этом на вьвходе шифратора 7 после первого нажатиякнопки 3 рдэряцного сдвига появляетсядвоичный код, равный числу единиц в 55старшем рдэряде заданного кода.С выхоад шифратора 7 двоичный кодпоступает пд схему 8 сравнения кодов,где происходит проверка соответствия выходного кода первого счетчика 4 с кодом шифратора 7, Ждущий...

Номер патента: 874306

Опубликовано: 23.10.1981

Авторы: Загоруйко, Педько, Поливанов, Фалько

МПК: B23Q 5/00

Метки: подачи, равномерности, скорости

...ветвью 2, подключенный к гидроцилиндру 3 подачи с поршнем 4. К гидроцилиндру также подключена обрат ная ветвь 5 манометра через дроссель 6.Устройство включает также блок 7 сигнализации и измерительный прибор 8.Перемещение инерционного объекта осуществляется при помощи поршня 4 в гидроцилиндре 3 под давлением жидкости, по874306 Формула изобретения Состав и Техред А. Тираж 773 Государственно елам изобретенн сква, Ж - 35, Р Патент, г. Ужошко ель В. Аойкас Редактор С. РодиковаЗаказ 9140/21ВНИИПИпо113035, МФилиал ППП Фере КорректорПодписноеета СССРрытийнаб., д. 4/5Проектная, 4 го коми й и от аушская город, у даваемой в напорную полость гидроцилиндра.При равномерности движения инерционного объекта давление в напорной полости остается...

Номер патента: 861045

Опубликовано: 07.09.1981

Авторы: Загоруйко, Педько

МПК: B24B 47/22

Метки: круга, подачи, скорости, шлифовального

...детали 1. 15Недостатком прототипа является невозможность его применения для станков, не имеющих гидростатического шпинделя.Целью настоящего изобретения является осуществление регулирования скорости по дачи шлифовального круга на станках, имеющих гидр оцилиндр поперечной подачи шлифовального круга.Поставленная цель достигается тем, что измеряют перепад давления между прямой 25 и обратной полостями гидроцилиндра подачи и по его пороговому значению определяют момент прикосновения шлифовального круга к обрабатываемой детали,Сущность предложенного способа заключается в следующем. Подвод шлифовального круга к обрабатываемой детали осуществляют с большей скоростью, подавая давление в прямую полость гидроцилиндра подачи шлифовального круга...

Номер патента: 861044

Опубликовано: 07.09.1981

Авторы: Загоруйко, Педько, Поливанов

МПК: B24B 47/22

Метки: круга, подачи, скорости, шлифовального

...круга.10 На чертеже приведена схема устройствадля регулирования скорости подачи шлифовального круга.Устройство содержит дифференциальныйманометр 1, подключенный к прямой 2 и 15 обратной 3 полостям гидроцилиндра 4 подачи шлифовального круга 5 с поршнем б.Выход дифференциального манометра 1подсоединен к устройству 7 изменения скорости подачи. Последнее выполнено в виде 20 порогового устройства 8, выходы которогосоединены с обмотками управления 9 и 10 редукционных электромагнитных клапанов 11 и 12, включенных между питающей магистралью 13 и прямой полостью 2 гидро цилиндра 4. Клапаны 11 и 12 имеют различную пропускную способность.Устройство работает следующим обра861044гд1 Составитель Ю. Кор Техред и. Гайдама Редактор ляд орректор Р....

Номер патента: 830135

Опубликовано: 15.05.1981

Авторы: Загоруйко, Ливадный, Педько, Поливанов

МПК: G01G 23/36

Метки: весов, индикаторное

...подключен ко входу транзис"торного ключа 8. К выходу транзисгорного ключа 8 подключены последовательно соединенные резистор 9и конденсатор 10. Параллельно конденсатору 10 подкпючен первый делитель11 на резисторах 12 и 13. Второйделитель 14 на резисторах 15 и 16 подключен к источнику 17 питания, Регистрирующий прибор 18 соединен со средними точками делителей 11 и 14 напряжения.Устройство работает следующимобразом.Вращающийся на валу двигателя 2 20сканер 3 последовательно включаетпервый бесконтактный датчик 4, установленный в начале отсчета, и второйбесконтактный датчик 6, установленныйна отсчетной стрелке 5. Поочереднопоступающие с датчиков 4 и 6 импульсыпоступают на входы триггера 7, навыходе которого Формируется сигналсо...

Номер патента: 817503

Опубликовано: 30.03.1981

Авторы: Елизаров, Загоруйко, Педько, Поливанов

МПК: G01M 15/00

Метки: двигателявнутреннего, испытания, сгорания, стенд

...образом.При испытании ДВС или другого агрегата (электрическая машина работает в генераторном режиме) его крутящий момент определяется по формуле 45 Не - К,(0, + 0 ) + И(1)оьргце К 4 - постоянный .коэффициент, 5 ручитывающий ко Ффициенттрансформации электрической глашины и синхроннуючастоту вращения электрической машины; 55р - ток ротора;О - прямая симметричная составляющая напряжения питающейсети;О - обратная симметричная со.ставляющая напряжения питающей сети;Иц - момент механических потерьмев электрической машине.Сигналы с выходов измерителя 4 тока ротора и измерителя 10 поступают 45(2) где К - коэффициент трансформа 2ции трансформаторов 1113;а - оператор поворота;ОА, О и О - комплексные значенияФаэных напряжений питающей сети.Оз,...

Номер патента: 767603

Опубликовано: 30.09.1980

Авторы: Загоруйко, Педько, Пронкевич, Хайкис

МПК: G01M 15/00

Метки: внутреннего, двигателя, измеритель, расхода, сгорания, топлива, удельного

...отсчета показаний стрелки див намометра, на втором выходе форми 20 руется импульс конца отсчета показаний стрелки динамометра (фиг. 2 н),Эти сигналы поступают на триггер 7,на выходе которого формируется импульс,длительность которого пропорциональна крутящему моменту на валу(фиг. 2 г), На выходах датчиков 13 и14,начала и конца времени расходадозы топлива формируются соответственно импульсы начала и конца расходования дозы (Фиг. 2 д,е), которые посту 30 йают на триггер 8 и длйтельность которых пропорциональна нремени расходадозы топлива (Фиг.2 ж);Импульсы с триггеров 7 и 8 и датчика 1 частоты вращения поступают наЗ 5 схему 9, на выходе которой формируется последовательность импульсов(Фиг. 2 з), количество й которых завремя одного цикла...

Номер патента: 748292

Опубликовано: 15.07.1980

Авторы: Загоруйко, Педько

МПК: G01R 29/16

Метки: многофазной, напряжений, симметрии, системы

...соединены между собой последовательно и согласно и подключены к входу измерительного и сигнализирующего прибора 4.Контроль симметрии осуществляется по измеренному параметру напряжения обратной последовательности системы, определяемому по формулеМ" с )в где О), О и Ос - комплексные значения фазных напряжений;О - вектор поворота против часовой стрелкина 240 эл.град) 2 Овектор поворота против часовой стрелкина 120 эл. град.;4/ъ - постоянный коэффициент,25Вторичные обмотки измерительныхтрансформаторов 1, 2 и 3 включены так,что их суммарное выходное напряжение пропорционально напряжению обратной последовательности системы (см.формулу 1),При полной симметрии напряженийсистемы (см. Фиг, 2 о) сумма векторов О, О и б согласно формуле (1)равна...

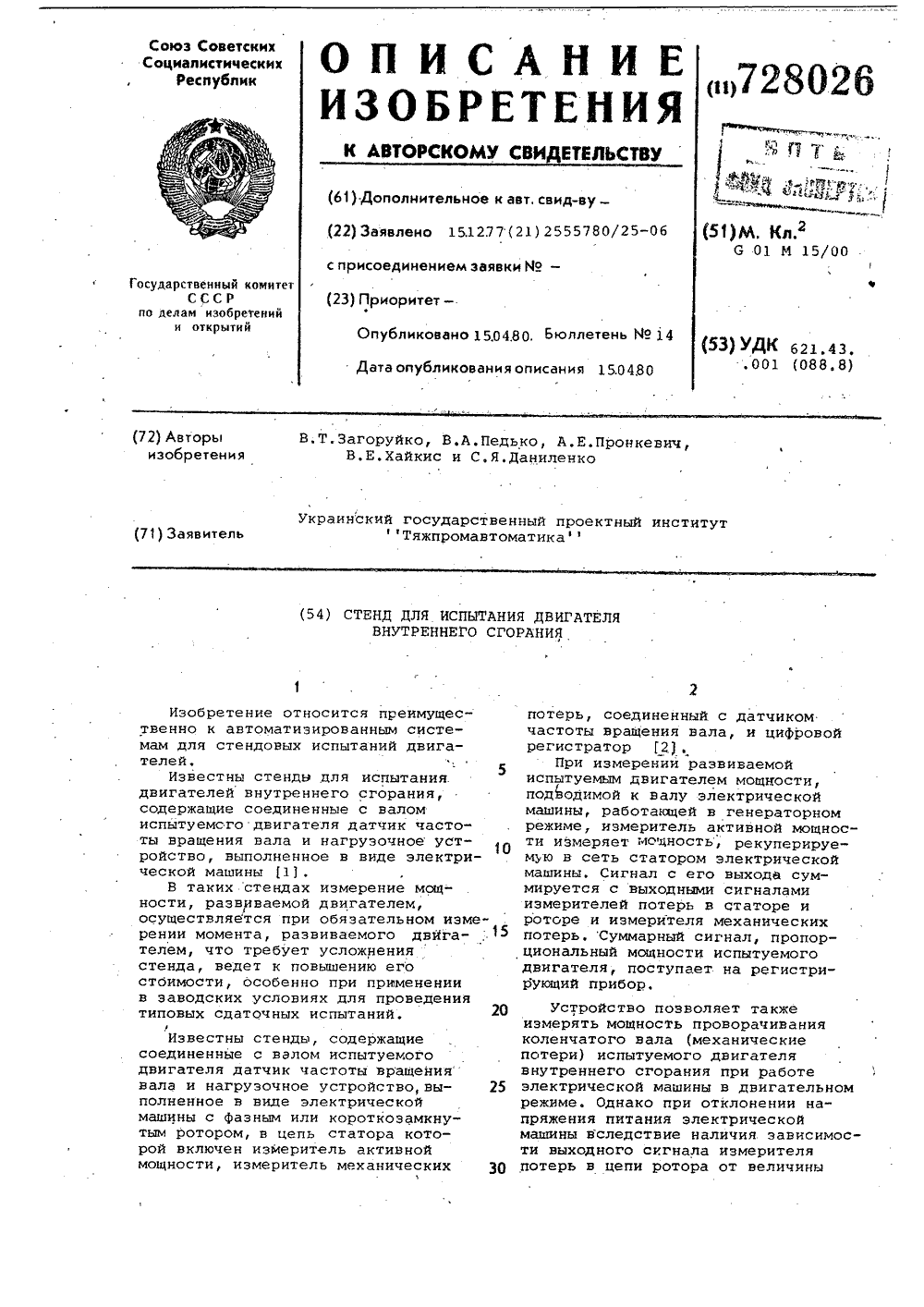

Номер патента: 728026

Опубликовано: 15.04.1980

Авторы: Даниленко, Загоруйко, Педько, Пронкевич, Хайкис

МПК: G01M 15/00

Метки: внутреннего, двигателя, испытания, сгорания, стенд

...частоты, масштабного блока, двух блоковумножения и сумматора, причем формирователь частоты подключен к сетинепосредственно и к регистраторучерез первый блок умножения и сумматор, к которому подключен такжемасштабный блок непосредственно ичерез второй блок умножения, связанный с датчиком частоты вращениявала, формирователь частоты, первыйблок умножения и масштабный блокподключены параллельно к измерителю активной мощности.На фиг.1 представлена функциональная схема стенда; на фиг.2схема преобразования механическоймощности,Стенд содержит нагрузочное устройство, выполненное в виде асинхроннойэлектрической машины 1 с фазным иликороткозамкнутым ротором, соединенным с валом испытуемого двигателя 2.На валу электрической машины установлен датчик...

Номер патента: 696315

Опубликовано: 05.11.1979

Авторы: Загоруйко, Педько, Пронкевич

МПК: G01L 3/24

Метки: валу, мощности

...концу отсчета, - на вход установки триггера 2 в состояние0 .696 315 Формула изобретения ЦНИИПИ Заказ 6755/41 Тираж 1073 Подписное Проектная, 4 лиал ППП Патент, г город При переходе триггера 2 в состояние1на первый вход схемы И 3 поступает единичный сигнал, и через схему 3 начинают проходить импульсы с выхода широкополосного умнокителя 8 частоты.. Количество импульсов, полученных на выходе схемы И 3 за время существовачия единичного импульса, на выходе триггера 2 пропорционально произведению частоты вращения вала на крутящий момент, т. е. пропорцинально мощности н а в алу, Эти импульсы поступают на основной счетчик 4, который суммирует значение мощности полученное в процессе очередного из - мерения, со значением мощности за15...

Номер патента: 682775

Опубликовано: 30.08.1979

Авторы: Загоруйко, Педько

МПК: G01L 3/10

Метки: валу, двигателя, мощности

...напряжениячерез усилитель 14 поступает на второй вход блока 8 умножения. В блоке умножения происходит перемножение этого сигнала на сигнал измерителя 1 электродвижущей силы статора, поступаюцего на первый вход блока 8 умножения,Сигнал с выхода блока 8 умножения, пропорциональный крутящему моменту без учета момента механических потерь, складывается с выходным напряжением делителя, снимаемым с резистора 7, которое устанавливается пропорциональным моменту механических потерь переменным резистором б. При этом питание делителя осуществляется от стабилизированного реверсивното источника 4 напряжения.Суммарный сигнал, пропорциональный крутящему моменту, является выходом устройства, может быть, использован как для подключения...

Номер патента: 681345

Опубликовано: 25.08.1979

Авторы: Даниленко, Загоруйко, Педько, Пронкевич

МПК: G01M 15/00

Метки: внутреннего, двигателя, испытания, сгорания, стенд

...резисторы В 6 и 8 7 соединеныс транзисторами Т 1 и Т 2, конденсаторов С 1 иС 2 и сопротивления нагрузки - резистора В 8.Измеритель механических потерь выполненв виде двухтактного транзисторного конденса.торного частотомера, усилителя и делителя нарезисторах, служащих нагрузкой усилителя.При измерении эксплуатационной мощностииспытуемого двигателя внутреннего сгоранияпутем измерения мощности на валу сочлененнойс ним электрической машины, работающей в генераторном режиме, мощность, подводимая квалу электрической машины, равнаР 1 = мх Рмп+ РАпгде Рх - полезная механическая мощность,Рп - мощность механических и вентиляционных потерь,(2) где У- электромагнитный момент,тз - угловая частоты вращения ротора.Рпц5фэв (3)где Р - мощность...

Номер патента: 664125

Опубликовано: 25.05.1979

Авторы: Загоруйко, Педько

МПК: G01R 29/16

Метки: коэффициента, напряжений, несимметрии, системы, трехфазной

...1. Обмотками синхронизации к нему подключены сель- сины 2 и 3 так, что порядок чередования фаз на сельсинах 2 и 3 становится противоположным.6641 Формула изобретения ЦНИИПИ Заказ 2993/44 Тираж 1089 Подписно Филиал ППП фПатент,г.ужгород,ул. Проектная,3Вал каждого иэ сельсинов 2 и 3 мехайически соединен с валом синхронного двигателя 4.Обмотки возбуждения сельсинов 2 и 3 подключены ко входам блока 5 деления и к показывающим приборами 6 и 7.К выходу блока 5 деления под ключен показывающий прибор 8.Устройство работает следующим образом.Синхронный двигатель 4 вращает сель- сины 2 и 3 с их синхронной частотой 1 О вращения. Так как порядок чередования фаэ на сельсинах различный, направле - ние вращения магнитного поля в сель- сине 3...

Номер патента: 582293

Опубликовано: 30.11.1977

Авторы: Бондаренко, Ермакович, Литвин, Мусиенко, Педько, Рочняк, Хотиенко

МПК: C21C 5/30

Метки: конвертере, металла, отбора, пробы, температуры

...с осями 18 направляющих роликов 12 привода тележки 5,Устройство работает следующим образом.В исходном положении тележка 5 расположена посредине направляющей б, а рабочий орган 2 опирается на полозья 8. После подачи команды на замер включается в соответствующем направлении электродвигатель приводного механизма 10, тележка 5 начи 582293нает перемещаться и рабочий орган 2 опускается в конвертор 1 по поворачивающимся относительно своей оси 16 полозьям 8. При этом другой рабочий орган 2 располагается на направляющей 6.После замера температуры металла рабочий орган 2 возвращается в исходное положение. Если к этому моменту нет необходимости замера температуры металла в соседнем конверторе 1, то включается электропривод 15 и платформа 7...

Номер патента: 316833

Опубликовано: 01.01.1971

Авторы: Дергунов, Педько

МПК: E21B 10/08

Метки: 1иотека, reqiб-1ь, долотовсгсогознля, шарошечное

...возникает необходимость в постоянном увеличении нагрузки на долото, но увеличение осевой нагрузки лимитируется проч постыл труб, что в конечном счете приводит к прекращению бурения.Предлагаемое долото отличается тем, чтз зубья на каждом венце шарошки, армированные твердым сплавом, чередуются с неармиро ванными зубьями. Зто позволяет повысить эффективность бурения.На чертеже изображены зубчодной из шарошек долота.Зубья 1 армпрованы наплавкой твердого 25 сплава, а зубья 2 не имеют армировки,Повышенная контактная нагрузка поддерживается за счет перераспределения усилий с одних зубьев на другие по мере их износа.-1 а первом этапе работы, когда долото по вое и зубья острые, они хорошо внедряются в породу и разрушают ее. При этом механическая...

Номер патента: 257108

Опубликовано: 01.01.1969

Авторы: Дергунов, Педько

МПК: G01F 17/00, G01N 3/56

Метки: измер11ния, износа

...измерения износа,Предлагаемое устройство содержит емкость 1, градуированные трубки 2 разного диаметра, образующие с емкостью сообщающиеся сосуды, и трубку 3 для наполнения емкости жидкостью.Для более точного снятия показаний величин износа в трубки помещают свободно устанавливающиеся поплавки 4, от которых ведется отсчет.Устройство содержит также механизм б для подъема и погружения исследуемого объекта б и краны 7 и 8, установленные в соединительных трубопроводах между трубками и емкостью. Для измерения эпоса Ооъект пе 1 гед эг(силатацией за.(реплягот в подъемном мехапизме. П 1 ги этоз емкость заполняют жидкостью через труоку 3 до отметки 0 и перекры вают кран 7 (между трубкой 3 и емкостью).При погружении ооъекта или его части в...

Номер патента: 184720

Опубликовано: 01.01.1966

Авторы: Ельшин, Миронов, Панков, Педько

МПК: F17C 13/00

Метки: нефтяных, резервуарах, хлопушкой

...установлен внутри приемо-раздаточного патрубка или в отдельном корпусе, вынесенном из резервуара и прикрепленном к приемо- раздаточному патрубку, а механизм, установленный внутри приемо-раздаточного патрубка, выполнен в виде валика управления с эксцентриком, соединенным тягой с крышкой хлопушки,Это позволяет ликвидировать вредное газовое пространство под понтоном и сократить потери нефтепродуктов.На фиг, 1 схематически изображено в разрезе устройство с механизмом открывания, закрывания и удержания хлопушки в заданном положении, установленным внутри приемо-раздаточного патрубка; на фиг. 2 - то же, но с механизмом в отдельном корпусе, вынесенном из резервуара и прикрепленном к приемо-раздаточному патрубку.5 Б приемо-раздаточном...
