Кустов

Номер патента: 1608192

Опубликовано: 23.11.1990

Авторы: Артамонов, Гришков, Кустов, Марандюк, Марвин

МПК: B01D 61/02, C02F 1/42, C02F 1/44 ...

Метки: воды

...приходит в деионизирующийфильтр 17, Перепад давления на дроссельном отверстии 15 при этом перемещает поршень 14 вниз, закрываязапорным клапаном 12 байпасную ма -гистраль 18.После деионизирующего фильтра 17вода насосом 19 под давлением неменее 14 кг/см , обеспечивающим прогтекание обратного осмоса, направляется в разделительный аппарат 22,Необходимый уровень давления вразделительном аппарате 22 поддерживается переливным клапаном 24,через который происходит слив концентрата с частью задержанных нафильтре разделительного аппарата 22элементов.Очищенная вода по порам фильтратаразделительного аппарата 22 проходитв магистраль 27 и далее в бак 28, изкоторого насосом 29 фильтрат направляется к потребителю.При выключении установки по сигналу...

Номер патента: 1606583

Опубликовано: 15.11.1990

Авторы: Алексеев, Воронцов, Еремин, Кустов

МПК: E02B 5/02

Метки: бетонирования, откосов, протяженных

...смеси по откосу включается шнековый распределитель 10 и дополнительная тележка 5 тяговыми канатами 6 перемещается вдоль фермы 1 вниз. Второй (рабочий) проход осуществляется снизу вверх с выключенным ынековым распределителем 10 и включенными брусьями 9. Минимальный начальный угол атаки ф 1 вибробрусьев 9, выставляемый посредством винтовой пары 12, устанавливается из условий уплотнения подвижных бетонных смесей и может быть принят равным 1 - 2. В процессе работы угол атаки р(фиг.З) является переменной величиной и зависит от положения плавающей подвески (угол а), определяемо 5 10 15 20 25 30 35 40 45 го давлением уплотняемой бетонной смеси нэ вибробрус 9. Таким образом, при уплотнении.подвижных бетонных смесей в условиях меньшего...

Номер патента: 1596124

Опубликовано: 30.09.1990

Автор: Кустов

МПК: F03B 5/00

Метки: двигатель, динамический

...расположена со стороны, противоположной его вращению, Каждое окно 7 в средней части снабжено перемычкой 10 сдугообразной поверхностью 11 со стороны камеры 6, при этом проточки 4 и сопла 5 выполнены в перемычке 10, а выходные отверстия 12 - в роторе 3 по оси камер 6. Кроме того, в роторе 3 выполнены дренажные отверстия 13 для сообщения окон 7 с выходными отверстиями 12.Устройство работает следующим образом.Поток рабочего тела через,каналы 2 статора 1 подается в проточку 4 и далее - к тангенциальным соплам 5. Через сопла 5 рабочее тело, направляемое дугообразной поверхностью 11, попадает в одну иэ вихревых камер 6 и, дойдя до кромки 9, начинает прямолинейное движение до поверхности статора 1 и после взаимодействия с ним меняет направление...

Номер патента: 1590800

Опубликовано: 07.09.1990

Авторы: Демидов, Кондратьев, Кустов

МПК: F16K 17/04

Метки: клапан, переливной

...с другой стороны сообщены между собой посредством отверстий 12 во втулке 6,Для устранения утечек рабочей жидкости из полости 11 на упорной шайбе 8 установлено уплотнительное кольцо 13,На торце запорно-регулирующего элемента 5 и на плоском торце корпуса 1 выполнены соответственно кольцевые профилированные канавки 14 и 15. Прямоугольные окна 4 плунжера 3 полностью находятся внутри канавки 15, т.е. верхние кромки окон расположены ниже торца корпуса 1. Входной канал 16 плунжера 3 сообщен с напорной гидролинией, а через отверстие 17 - с управляющей камерой 18, Отверстие 17 одновременно служит демпфером, Прямоугольные окна 2 в корпусе 1 сообщены со сливной гидролинией,Для обеспечения одновременного открытия прямоугольных окон 2 и 4 между...

Номер патента: 1588573

Опубликовано: 30.08.1990

Авторы: Кустов, Сербин, Чернышов

МПК: B60B 1/04

Метки: колесо, средства, транспортного

...нами 5 и 6 и щаговыми отверстиями. Периферийные концы спиц 3 отогнуты внутрь основания 7 обода и дополнительно удерживаются отогнутыми буртиками 9. Конструктивно кольцевые буртики 9 целесообразно выполнять в виде отбортовок разрезного кольца О, имеющего шаговые отверстия 11, совпадающие с аналогичными отверстиями 8 в основании 7 обода 4 (фиг, 4) . Для большей надежности фиксации периферийные концы спиц 3 имеют рифления 12, выполненные накаткой.Колесо транспортного средства собирают следующим образом. 30 При изготовлении обода спицы 3 предварительно натягивают, отгибают их концы с рифлениями 12 и после этого закатывают навстречу друг другу кольцевые буртики 9, что обеспечивает надежную фиксацию спиц и позволяет повысить...

Номер патента: 1583408

Опубликовано: 07.08.1990

Авторы: Алексеев, Дзумедзей, Каковкина, Кустов, Шологон

МПК: C07C 67/10

Метки: аллиловых, карбоновых, кислот, эфиров

...перемешивают до полного растворения, добавляют 1,5 г (0,015 моль) СцС 1. и пропускают над реакционной массой пары деканола. Прикапывгют 77 г (1 моль) хлористого аллила в течение 1,5 ч при температуре среды 45 С, охлаждают,1добавляют 4 г сульфида натрия для связывания ионов меди, отфильтровывают осадок СЕЕТЕ, Фильтргт подкисляют оляной кислотой до рН 2, вь;павший осадок дигллилизоциануратг (БАИЦ) отфильтровывают и промывают водой. После сушки на воздухе получают 75,2 г ДАИЦ. Выход 71,4% в пересчете на циа,онуровую кислоту, Т,пл, 141 С.П р и м е р 11 (к о и т р о л ьн ы Й), Опыт проводят в условиях при мера. 10, но без паров деканола, К раствору соли циануровой кислоты, полученной при растворении 65 г (0,5 моль) циануровой кислоты в...

Номер патента: 1580262

Опубликовано: 23.07.1990

Авторы: Бочков, Кустов, Юдицкий

МПК: G01R 19/00

Метки: имитатор, нестабильности, переменного, сети, трехфазной

...Фазы А,В,С питающей сети и нейтраль О, Устройство .также содержит по числу Фаз измерители 13сдвига Фаз, включенные в кажпой выходной цепи, и магазины 14 реактивныхсопротивлений, подключенные между каждой выходной цепью и нейтралью трехФазной сети.Устройство работает следующим образом.Если включень ключи 3, а ключи 4 40и 5 выключены, то в Фазах нагрузочного узла 8 имеется номинальное напряжение питающей сети. Если включены ключи 4, а ключи 3 и 5 выключены, то к. нагрузочному узлу 8 подводится повышенное напряжение. Если же, наконец,включены ключи 5, а ключи 3 и 4 выключень;, то на нагрузочном узле 8устанавливается пониженное напряжение,Устройство может работать в двухрежимах, один из которых предопределяет имитацию провалов и выбросов...

Номер патента: 1576678

Опубликовано: 07.07.1990

Автор: Кустов

МПК: E04G 11/22

Метки: возведения, сооружений, стен

...бетононасосной установкой побетоноводам через патрубки 6 и 7 гориэон 10 тального ступенчатого щита, Поризованныебетоны обладают способностью увеличиваться в объеме при твердении, что позволяет использовать их в предлагаемомспособе возведения стен для подъема15 скользящей опалубки, тем самым исключитьподъемное оборудование (гидродомкраты,насосная станция, гидрораэводка) и снизить трудоемкость работ, Для приготовления поризованного бетона применяется20 цементно-песчаный раствор марки 300,алюминиевая пудра ПАПв виде воднойсуспенэии, поверхностно-активное вещество (ПАВ), сульфат натрия, Коэффициентвспучивания поризованного бетона ориен 25 тировочно равен 3, что соответствует увеличению первоначального объема в 2,5-3раза.При первоначальном...

Номер патента: 1575199

Опубликовано: 30.06.1990

Авторы: Багрич, Кустов

МПК: G06F 15/173

Метки: задач, планирования, решения, сетевого

...определения полустепеней захода разрешает моделирование очередных вершин сетевого графика. Одновременно потенциал с выходапризнака переполнения канала таймераразрешает работу соответствующего емуканала счетчика 5. Таким образом, впроцессе работы в каналы счетчика 5будет записана информация о времени,которое прошло с момента окончаниямоделирования соответствующей каналувершины сетевого графика. При поступлении на суммирующий вход счетчика 5тактовых импульсов его каналы переполняются н последовательности, соответствующей последовательности моделирования вершин, При этом на выходе признака наличия переполнений иодном из выходов 8 устройства появляется потенциал уровня."1". При этомблок 4 синхронизации приостанавливает формирование тактовых...

Номер патента: 1573246

Опубликовано: 23.06.1990

Авторы: Кустов, Шарыпов

МПК: F15B 3/00, F15B 9/03

Метки: усилитель, электрогидравлический

...пропорциональны величине напряжения на выходе из операционного усилителя 1 (или точнее величине управляющего сигнала на входе в операционный усилитель 1), то ограничение величины максимального напряжения на выходе из диодного ограничителя 2 напряжения является и ограничением максимальной величины перемещения золотникового распределителя 7. Одновременно расход через последний при максимальном сигнале управления завися г также от на 5 10 15 20 25 30 35 40 45 грузки (в виде перепада давлений) на выходе, Для того, чтобы расход на выходе не зависел от нагрузки, необходимо, чтобы величина хода золотникового распределителя 7 была пропорциональна не только величине уп авляющего сигнала, но и величине ЛР. - ЛРйй, где ХР 8 - перепад давления в...

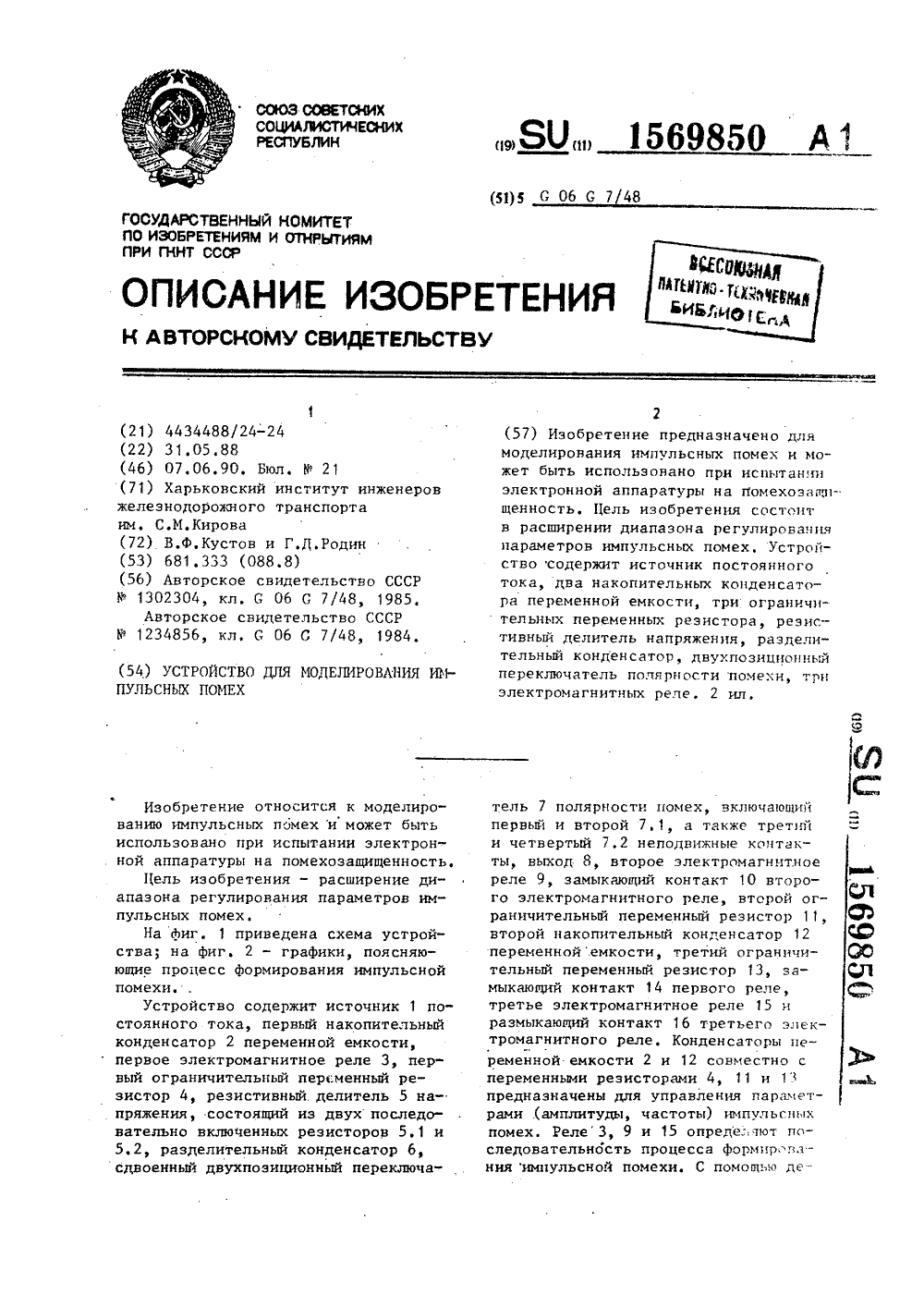

Номер патента: 1569850

Опубликовано: 07.06.1990

Авторы: Кустов, Родин

МПК: G06G 7/48

Метки: импульсных, моделирования, помех

...40При срабатывании реле 15 контакты 16разомкнутся (точка К 6 на Фиг, 2 в),что завершит подачу питания на обмотку второго реле. 9, когда ток вобмотке реле 9 спадет до значения 451отпускания (точка К о на фиг. 2 а).Контакты 10 разомкнутся и, следовательно, разомкнется цепь питания обмотки первого электромагнитного реле3. На выходе устройства Формируетсяпачка импульсных помех, пиковое значение аьплитуды опик ) которыхориентировочно определяется по Формуле Пс = 87 Сгде- ток, йротекающий по обмоткереле;Ь - индуктивность первого электромагнитного реле при замкнутом якоре; С - емкость конденсатора 2, Сформированные помехи через делитель 5 напряжения, разделительный конденсатор 6 и двухпоэиционный переключатель 7 подаются на выход 8 устройства,...

Номер патента: 1566101

Опубликовано: 23.05.1990

Авторы: Кустов, Шарыпов

МПК: F15B 3/00, F15B 9/03

Метки: усилитель, электрогидравлический

...или 6, При этом расход рабочей жидкости зависит от величины перемещения золотникового распределителя 2 и величины нагрузки на выходе. Штоки 9 и 10 регулируются таким образом, чтобы перемещение золотникового распределителя 2 при максимальном управляющем сигнале обеспечивало требуемый расход рабочей жидкости в рабочей точке (т. е. при определенной заданной техническим заданием величине нагрузки). В этом случае перемещение золотникового распределителя 2 в рабочей точ О ке при максимальном управляющем сигнале имеет максимальную расчетную величину, а величина давления в полости 15 равна Рп=Р, - ЛР где Р - давление на входе; ЛР - перепад давлений от нагруз 45 ки, Давление, действующее на поршень 17 (18), минимально, поршень 17 (18) не втянут...

Номер патента: 1563928

Опубликовано: 15.05.1990

Авторы: Кустов, Ларинцев

МПК: B23K 31/02

Метки: контактным, площадкам, приварки, проволоки

...производят перезаправку конца проволоки А в основной прижим 6, который на подходе к зоне сварки (подсварочные электроды) закрывается,т,е. подвижная губка 8 прижата к неподвижной губке 7,45 В дальнейшем подача проволоки 4производится в автоматическом режимепри помощи барабана 5. Свариваемое изделие 20 устанавливают в гнезде 22 и при возвратно- поступательном перемещении каретки 23 перемещают из зоны загрузки в зону сварки, После приварки проволоки 4 к контактным площадкам 21 каретка 23 с гнездом 22 выводится из зоны сварки в зону загрузки.В случае выскальзывания проволоки 4 из прижимов 6 подающего барабана 5, а также при ее обрывах в прижимах или между ними на участке до зоны заклинивания прижима 6 свободный конец проволоки 4 за счет сил...

Номер патента: 1560661

Опубликовано: 30.04.1990

Авторы: Беляев, Кривов, Кустов, Лозовский

МПК: D05B 35/06

Метки: крепления, машине, окантовывателя, швейной

...имеетподпружиненный фиксатор 4. В пазу 2 аповоротного кронштейна 2 жестко закреплена угловая стойка 5. На угловойстойке 5 установлены запорный рычаг 6с пружиной 7 и сухарь 8, шарнирносоединенный с клевой 9, В клемме 9жестко закреплена угловая шпилька 10,К угловой шпильке 10 прикрепленапластина 11, к которой прикрепленокантовыватель 12, 1560661Для поворота окантовывателя.по часовой стрелке или против необходимо освободить гайку 106, повернуть пласЧ тину 11 вправо или влево на нужный угол и законтрить гайку 104, Для поворота окантавывателя на себя или от себя необходимо отвернуть винт 9 а, повернуть угловой рычаг на нужный угол и закрепить винтом 9 п. Кроме то го, перемещая угловой рычаг по пазу а поворотного кронштейна 2, можно...

Номер патента: 1555918

Опубликовано: 07.04.1990

Авторы: Казанский, Кустов

МПК: H04N 17/00

Метки: видеосигнала, воспроизведения

...6 снимается сигналметки, который поступает на третийвход микшера 9 для отображения наэкране видеоконтрольного блока 10,Сигнал метки подается также на управляющий вход коммутатора 5 тактирующих импульсов, разрешая прохождение10на выход 76 коммутатора 5 тактирующих импульсов частоты Р с выходат,71 первого делителя 13 частоты. Тактирующие импульсы частоты Г с выхода 76 коммутатора 5 поступают на тактирующий вход счетчика 4 длины метки,емкость которого равна числу растро"вых элементов М в строке первогостандарта разложения. Счетчик 4 уста"навливается в нулевое состояние вначале каждой строки импульсами СГИ20с выхода 63 первого синхронизатора 11.После прохождения в счетчик 4 Мимпульсов частоты 1, сигнал переполнения с выхода 77 этого...

Номер патента: 1555007

Опубликовано: 07.04.1990

Авторы: Баландин, Бурлаков, Володин, Кустов, Свичинский, Тимошенко, Хохлов, Чмелев

МПК: B21B 45/02

Метки: охладителя, подачи, прокатке

...валка состороны входа полосы, О = 0,240принимается для условий, когда объем 40монтажной партии невелик (например,О= 1500-2000 т) или масса рабочего валка значительна (например,для111 СГП 2500), При этом дальнейшее увеличение данного периода до О ) 0,240 ж 45нецелесообразно даже для указанныхкрайних значений, так как может привести к преждевременному росту тепловой выпуклости бочки валка и повышенному искажению поперечного профиля полосы, т,е, к снижению качествагорячекатаных полос,Способ осуществляют следующим образом.После перевалки рабочих валковпрокатку полос начинают без включения системы охлаждения рабочих валков, причем период запаздывания ивключения выбирают в пределах О (0,06-0,24), После прокатки 12 полос эту систему включают...

Номер патента: 1550486

Опубликовано: 15.03.1990

Авторы: Володин, Демидов, Кондратьев, Кустов

МПК: G05D 7/01

Метки: расхода, регулятор

...расхода по мере увеличения значения отношения большего основания трапеции к меньшему уменьшается и в случае, когда большее основание в 2 раза больше меньшего основания, характеристика становится горизонтальной (характеристика А на фиг, 3), При дальнейшем увеличении этого значения отношения основанийтрапеции, характеристика регулятора расхода становится возрастающей, Эксперименты показали, что при уменьшении толщины пластины на участке от малого основания до окна в стакане, т.е. на длине, равной 1/3 длины пластины, величина перепада давления начала регулирования (значение 6 р, на фиг. 3) уменьшается.При уменьшении толщины пластины на этом участке в 2 раза, величина перепада давления уменьшилась также в два раза. Дальнейшее...

Номер патента: 1547919

Опубликовано: 07.03.1990

Автор: Кустов

МПК: B21D 22/20

Метки: вытяжки, заготовок, листовых, полых

...на фланцевой части. Гофры разглаживают по кольцевым зонам попеременно от центра к периферии и от периферии к центру, что позволяет первоначально уменьшить величину растягивающих напряжений в опасном сечении, а затем создать торцовый подпор фланца. 2 ил., 1 табл. Разглаживание гофров от центра к периферии способствует уменьшению величины растягивающих напряжений в опасном сечении, а при разглаживании от периферии к центру осуществляется торцовый подпор фл а н ца за готовки.Пример. Изготавливалась цилиндрическая полая деталь с внутренним диаметром д 60 мм из листовой заготовки 00 150 мм и толщиной 1,2 мм, материал нержавеющая сталь марки 12 Х 18 Н 10 Т. Первоначально воздействовали на центральную часть заготовки до образования конических...

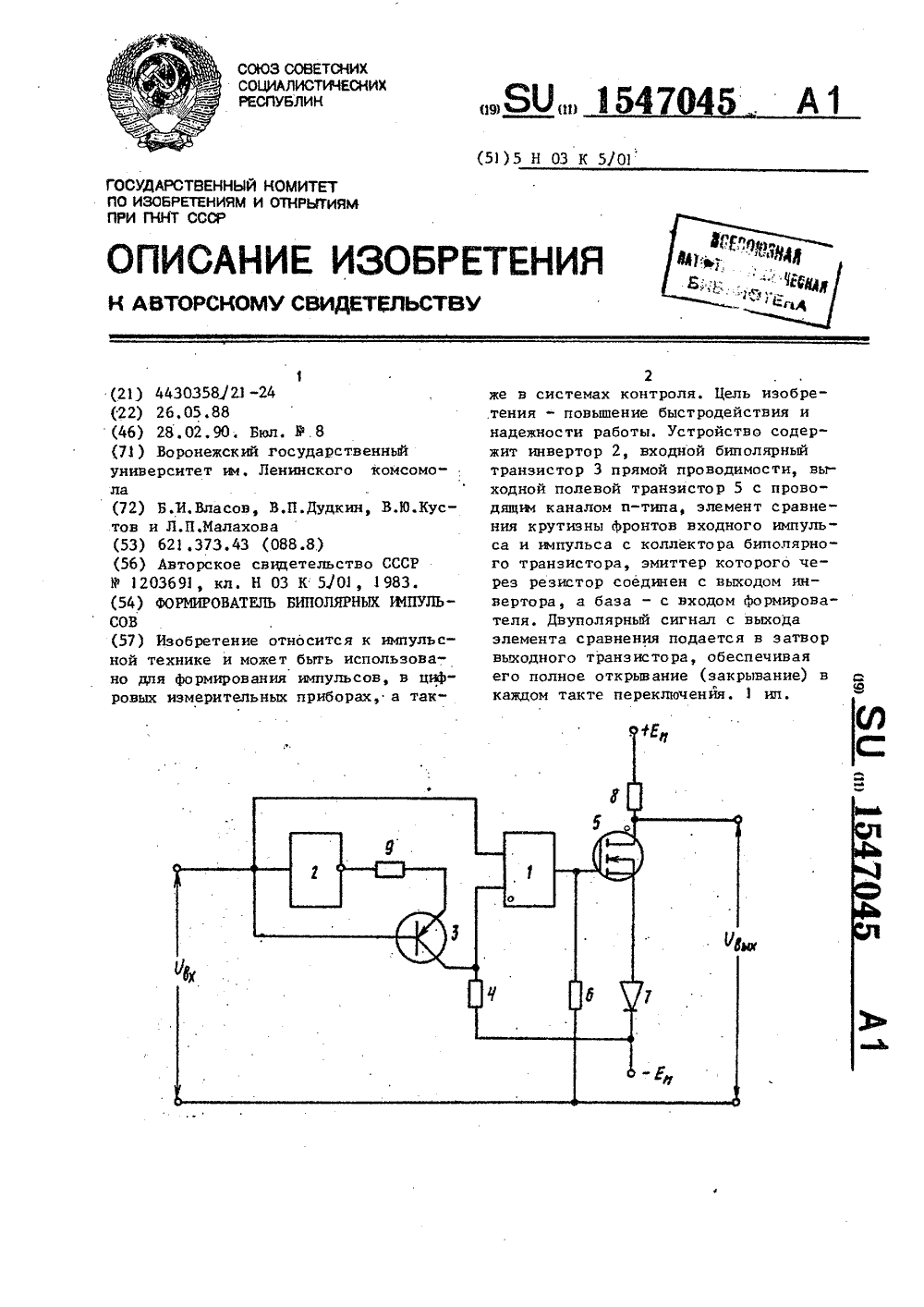

Номер патента: 1547045

Опубликовано: 28.02.1990

Авторы: Власов, Дудкин, Кустов, Малахова

МПК: H03K 5/01

Метки: биполярных, импульсов, формирователь

...логической единице, биполярный транзистор 3 закрыт, а на выходе компаратора 1 и затвора полевого транзистора 5 - отрицательное напряжение, близкое к напряжению на отрицательной шине питания, в результате чего полевой транзистор оказывается полностью закрытым, а на его стоке будет положитель - ный потенциал, равный напряжению на положительной шине питающего напряжения .При переходе входного напряжения формирователя с одного логического уровня на другой на базе и коллекторе биполярного транзистора 3 происходит изменение управляющих потенциалов в противоположные стороны сигналы инверсии), Сигналы с базы и коллектора транзистора 3 поступают на входы компаратора 1, Так как входные сигналы компаратора инверсны, то задержка включения...

Номер патента: 1542746

Опубликовано: 15.02.1990

Авторы: Кустов, Ларинцев

МПК: B23K 31/02

Метки: капиллярное

...надежно закрывая сверху канал и частично заполняя его в верхней части. 1 з.п. ф-лы, 4 ил. установлена верхняя половина 4, закреплена на последней посредством штифтов 11.Корпус 1 при помощи стойки 12 устанавливается на плите 13.,Для удобства перемещения верхней половины 4 относительно нижней половины 2 на ней укреплена ручка 14,Канал (паз) 3, расположенный на плоскости нижней половины 2, может быть выполнен любой формы и практически любого миннмального сечения.Для удобства заправки в канал 3 микро- проволоки 15 и предотвращения ее повреждений при несоосности направления сматывания и оси канала 3, последний может иметь входную часть, выполненную в виде паструба 16.Устройство работает следующим. образом.Поворачивая ручку 14 вводят...

Номер патента: 1541564

Опубликовано: 07.02.1990

Авторы: Гришков, Демидов, Кустов

МПК: G05D 7/01

Метки: расхода, регулятор

...полость9, где находится упругая пластина 5.,.Через дросселирующую щель 12 по выходной полости 3 поток текучей среды двимется в сливную гидролинию.Перепад давления на дросселирующей 40щели 12 прогибает пластину 5 к седлу, 2, уменьшая величину дросселирующейщели. При прогибе пластины 5 точкиопоры упругой пластины перемещаютсяпо конусной поверхности опоры, умень.шая плечо, на которое действует сила. от перепада давления, С уменьшениемплеча изменяется жесткость упругойпластины 5 в сторону увеличения, чтопозволяет уменьшить прогиб пластины в 501 сравнении с прогибом пластины, имеющей постоянную точку опоры при техже значениях перепада давления. Этоприводит к стабилизации расхода черезрегулятор.При достижении заданного максимального перепада...

Номер патента: 1527493

Опубликовано: 07.12.1989

Авторы: Кустов, Мартьянов

МПК: G01B 17/00

Метки: виброперемещений, измеритель, ультразвуковой

...посту пает нд цследовательно соелицеццьц приемный преобразователь 5, резонансный усилитсль 6, формирователь 7 и лелитель М. В этой цепи сигнал усиливастся, та цлартизируется его амплитуда, изменяется часттз. Коэффициент деления лслителя 8 определяется выбранным лиапаюном чувствительности. Опорный сигнал от задающего генератора 1 поступает на последовательно соелиненные управляемый фазонрз щатель 2, формирондтель 13, делитель 14 частоты. Коэффициент леления частоты залается схемой 17 управления. Колоная комбинация коэффициента леления набирается н програ ммном устройстве 22 - кодовый переключатель, и с помощью жлу гцего мультивибратора 26 через схемы 23 и 25 сонпаления здносигся н запоминаюцее устройство 24 Тем самым изменяе 1 ся коэф...

Номер патента: 1518832

Опубликовано: 30.10.1989

Авторы: Жох, Кустов, Родин, Розен, Усенко

МПК: H01F 19/04

Метки: подавления, помех

...расширение полосы частот подавления помех.На фиг. 1 представлена электрическая схема устройства подавления ловмех, на фиг. 2 - схема распопожениясекций обмоток двухобмоточного трансформатора на кольцевом магнитопроводедля К = 2,Устройство попавления помех содержит двухобмоточный трансформатор 1 спервой 2, второй 3 обмотками (перваяобмотка 2 состоит из секций 2.1, 2.2,2.М, вторая обмотка 3 - иэ секций 3.1, 3.23.М, где М - целоечисло), магнитопровод 4, вход 5 и выход 6.Устройство подавления помех работает следующим образом.Полезный сигнал, поданный на вход .5, проходит на выход 6 беэ искажений.При действии источника помехи междувходом и выходом возникает напряжение помехи Б, которое воздействуетна аппаратуру (не входяцую в...

Номер патента: 1513560

Опубликовано: 07.10.1989

Авторы: Кустов, Самсонов, Солнцев, Уляницкий

МПК: H02H 3/08, H02H 7/12

Метки: замыкания, защиты, короткого, нагрузки, перегрузки

...полюсу источника 2 питания. К общей точке предохранителя 1 и токового 20 шунта 3 подключены одни выводы первого 7 и второго 8 конденсаторов, анод диода 9 и эмиттер транзистора 1 О, база которого подключена к дру-гому выводу второго конденсатора 8, 25 Катод диода 9 подключен к другому выводу первого конденсатора 7 непосредственно, а к аноду тиристора 5 и базе транзистора 10 - соответственно через второй 11 и третий 12 резистс ры, а управляющий электрод тиристора 5 через четвертый резистор 13 подключен к коллектору транзистора 10,Устройство работает следующим образом, 35В случае превышения током допустимой величины сигналом из коллекторной цепи транзистора 10 включается тиристор 5, за счет чего шунтируется вход нагрузки в...

Номер патента: 1513374

Опубликовано: 07.10.1989

Авторы: Бородич, Злобин, Константинов, Кустов

МПК: G01G 19/03

Метки: груза, движущемся, колесном, массы, средстве, транспортном

...113035, Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагари 5 15133 74 6ют массу груза по полученным резонан- и запоминают его, при движении с гру. - снымчастотам и известной массе под- эом также определяют резонансные час- рессоренных частей транспортного тоты колебаний подрессоренных и не- средства, о т л и ч а ю щ и й с я ,подрессоренных частей, по которым и тем, что, с целью повышения точности, ранее полученному коэффициенту жестпри движении без груза резонансные кости определяют массу подрессоренных частоты колебаний определяют отдельно частей с грузом, а о массе груза судля подрессореннык и неподрессоренных дят по разнице между массой подрессочастей транспортного средства, рас ренных частей с грузом и...

Номер патента: 1507488

Опубликовано: 15.09.1989

Авторы: Багрянцев, Костомаха, Култаева, Кустов, Матвеев, Михеев, Николаев, Суздальцев, Чевалков

МПК: B21B 45/04

Метки: окалины, проволоки

...камеры к ее диаметру определяется устойчивостью вращающегося порошково-газового слоя.При отношении больше 0,3 часть порошка тормозится, выпадает в месте соприкосновения вращающегося слоя с крышками и пограничным течением выносится из камеры.При отношении меньше 0,05 за счет взаимодействия пограничных слоев резко увеличивается ее гидравлическое сопротивление, уменьшается скорость вращения порошково-газового слоя и частицы абразива выносятся через отверстие для окалины,Газовые затворы образуют газовую подушку, которая удерживает порошково-газовый слой без выноса абразива в отверстия для пропуска изделия, Соединение газовых затворов с полостью, образованной корпусом и камерой, обеспечивает постоянный перепад давления между...

Номер патента: 1502976

Опубликовано: 23.08.1989

Авторы: Кустов, Сиренко, Хаймс

МПК: G01N 1/10, G01N 1/22

Метки: пробоотборное

...на поток рабочей среды.Известно, что концентрация растворенного вещества в растворе выражается отношением где ш - масса растворенного вещества, Ч - объем раствора. Считая, что масса диффузионного вещества примеси, поступающей со стороны сальникового уплотнения эа единицу времени, величина постоянная для вентилей фиг2 и 3, что обеспечивается идентичностью конструктивных элементов, выражение концентраций имеет вид Исходя из условия задачи С 10 Ст.е. 10 (2),ЧЧгде Ч, и Ч - объемы раствора рабочей среды между двумя слоями на расстоянии 1 соответственно Ч ффР 1-Р, 1 фгде Р и Р - площадь сечения рабочейполости на участке расстоянием 1 соответственно для фиг. 2 и 3;Р - сечение иглы на участкерасстоянием 1,т.е. выражение (2) можно...

Номер патента: 1502088

Опубликовано: 23.08.1989

Автор: Кустов

МПК: B02C 7/00

Метки: измельчения

...21 жестко соединен сопорным фланцем 14 и с цапфой 22,установленной во втулке 23. Устройство установлено на корпусе тележки24, в котором установлен фиксатор 25.Лопасти подвижного ножа 10 и лопастипитателя 13 выполнены зубчатыми - сзубьями 26, На нижних торцах подвижного 1 О и неподвижного 8 ножей выполнены радиальные канавки 27. На вращающемся 6 и неподвижном жерновай 4выполнены выступы 28, расположенныепараллельно диаметру в сторону понаправлению вращения жернова 6. Диаметр центрального отверстия вращающегося жернова 6 выполнен меньшедиаметра центрального отверстия верхнего неподвижного жернова 4 для установки на вращающемся жернове 6 неподвижного ножа 8,Устройство для измельчения материалов установлено на тележке 24 с...

Номер патента: 1495128

Опубликовано: 23.07.1989

Авторы: Георгиевская, Кустов

МПК: B23Q 11/02

Метки: глухих, отверстий, стружки

...сопло 7 исвязанный с ним через упругий элемент11 корпус 5 по направляющей 3. Уплотнение 10 упирается в деталь 12 и сопло 7 продолжает передвигаться при остановленном корпусе 5. При перемещении сопла на расстояние 1, выходнаячасть 9 сопла 5 попадает в очицаемоеотверстие и каналы 6 и 8 соединятсямежду собой, СОЖ через каналы 6 и 8попадает в отверстие и очищает его. разом.После окончания обработки отверстия в детали 12 включают механизм 4 возвратно-поступательного перемещения, который перемещает сопло 7 и че-, рез упругий элемент 1 - корпус 5 на величину 1. При перемещении на расстояние 1 корпуса 5 последний останавливается, когда уплотнение упрется в деталь 2. Далее механизм 4, преодолевая сопротивление упругого элемента 1, перемещает...

Номер патента: 1491609

Опубликовано: 07.07.1989

Авторы: Абдулзаде, Бугай, Карпик, Кустов, Петрина

МПК: B22D 27/02

Метки: армированных, отливок

...и разрушаемой облицовкой 11, имеющей на поверхности винтовые канавки 12.Индукционный вращатель работает следующим образом.После сборки комплектующих деталей внутри и вокруг обоймы 1 от источника 5 высокочастотных напряжений подают переменное напряжение к обмоткам 4. Магнитопровод 2 с полюсами 3 создает вращающий индукционный момент внутри формы 6 и приводит во вращение как жидкий металл 7, так и ротор 8. Наличие выступов 10 на поверхности ротора 8 дает воэможность увеличить число оборотов ротора и тем самьи величину возбуждаемых центробежных сил металла. Винтовые канавки 12 облицонки 11 способствуют сообщению твердосплавным частицам импульсов, действующих снизу вверх и не дающих возможность осаждения частиц в нижней части формы 6....
