Куценко

Номер патента: 1580165

Опубликовано: 23.07.1990

Авторы: Бехтер, Дубинский, Зинченко, Коба, Куценко, Нападайло

МПК: G01B 21/00

Метки: длины, измеритель, массы, проката, теоретической

...проката и количеством сработавших при этом датчиков, определяется экспериментальным методом набора статистических данных.В ОЗУ 2 фиксируются состояния сработавших датчиков, количество которых соответствует длине измеряемого проката. После прохождения проката над линейкой 1 датчиков распределитель 5 импульсов по команде функционального блока 3 производит опрос триггеров ОЗУ 2 через схему 4 считывания, и полученная информация передается в блок 13 определения и коррекции длины проката.Блок 13 определения и коррекции длины проката функционирует согласно приведенному алгоритму (фиг, 3). По полученной информации с ОЗУ подсчитывается количество сработавших датчиков и. Определение длины проката Е. производится по формуле1.=п 1У где и -...

Номер патента: 1579747

Опубликовано: 23.07.1990

Авторы: Дьяков, Куценко, Осташевский

МПК: B24B 47/20

Метки: механизм, перемещения, продольного, станка, стола

...цанговый зажим 11 имеет плавающую шайбу 13 (фиг.З). Зазоры в узлах механизма тонкой подачивыбираются с помощью пружин, Механизмпереключения режимов подач состоит издвух реек 14 и 15, шестерни которыхсоединены общим валом 16. Рейка 15соединена шарнирно с рычагом 17 пере 35ключения режимов подач, на ней же закреплена направляющая 18 рычага 19включения цангового зажима 11. Направляющая 18 имеет продольный паз, равный длине хода, по которому перемещается рычаг 19 включения цанговогозажима, 1 Чток 10 перемещается в направляющих 20 и поджат к переходнику 8пружиной 9. Рейка 14 через двуплечийрычаг соединена с фрикционной муф-.той 2Механизм работает следующим образомм.В режиме грубой подачи вращениеммаховика 3 движение столу передается 50через...

Номер патента: 1578744

Опубликовано: 15.07.1990

Авторы: Голубенко, Косинов, Куценко

МПК: G10L 15/06

Метки: команд, распознавания, речевых

...двоичные числа, характеризующие времена существования четырех признаков мгновенных форм речевой волны сигнала и эталона соответственно. Эти времена сопоставляет анализатор 9, результаты сравнений признаков в анализаторе и сравнения с порогом, хранящимся в регистре 16, выводятся через схему 15 сравнения, которая связана с входом блока 19 управления, останавливает подачу управляющих сигналов для смен эталонов и выводит номер зоны, который указывает на распознанную команду, после чего производится установка начальных условий в счетчике 14 и элементах, управляемых блоком 19. Приход новой команды снова активизирует поиск номера эталона и распознавание принятой команды.Таким образом, описанное выполнение элементов записи, считывания с...

Номер патента: 1578634

Опубликовано: 15.07.1990

Авторы: Анисимов, Куценко, Рудаков, Шереметиков

МПК: G01N 29/00

Метки: времени, распространения, ультразвука

...отраженных ультразвуковых сигналов в образце 11, Принятые ЭАП 5 сигналы поступают через ограничитель 6 на вход усилителя вертикального отклонения осциллографа 7. Если период синусоиды равен интервалу времени между последовательными эхосигналами и коэффициент деления частоты выбран равным, например, 100, то генератор 4 зондирующих импульсов срабатывает через 100 периодов синусоиды, причем каждый из этих 100 периодов обеспечивает горизонтальную развертку наэкране осциллографа 7 к строго определенному моменту; первый период - к появлению зондирующего импульса, второй-к появлению первого отраженного импульса, третий - к появлению второго отраженного импульса и так далее. За счет послесвечения экрана эхо-импульсы, появляющиеся на различных...

Номер патента: 1576333

Опубликовано: 07.07.1990

Авторы: Василенко, Гончаренко, Ковтун, Куценко, Сапелин

МПК: B28B 3/00, B28B 3/26

Метки: изделиях, образования, прессуемых, пустот

...пустот в прессуемых изделиях, общий вид.Устройство для образования пустот в прессуемых изделиях содержит пресс-форму 1, верхний 2 и нижний 3 штампы и пустотообразователь 4 с приводом 5, установленный в верхнем штампе 2. Последний снабжен цилиндрической вставкой 6 с упругим элементом 7, установленной в стакане 8 штампа 2 с возможностью вращения. Цилиндрическая вставка 6 выполнена с отверстием, расположенным эксцентрично относительно оси привода 5. Пустотообразователь 4 выполнен составным из верхнего и нижнего пуансонов, установленных с эксцентриситетом относительно друг друга, не превышающим половину диаметра пуансона. Верхний пуансон пустотообразователя 4 установлен в отверстии вставки и связан с ее упругим элементом 7 посредством...

Номер патента: 1576332

Опубликовано: 07.07.1990

Авторы: Бритяков, Василенко, Гончаренко, Ковтун, Куценко, Сапелин

МПК: B28B 3/00, B30B 11/12

Метки: полусухого, пресс, прессования

...прессования, общий вид.. Пресс полусухого прессования содержит питатель, механизм.; прессования, поворотный стол (не показаны),размещенные на последнем пресс-Формы 1, штамп 2 с пустотообразователями 3, механизм выталкивания штамповв виде силового цилиндра 4, соединен 30ного с рельсом 5, подпрессовщик ввиде пневмоцилиндра б, на штоке которого закреплена прессующая пласти-на 7, На последней посредством упругих элементов 8 закреплены конусныещупы 9 с Флажками 10, На пневмоцилиндре 6 установлен конечный выключатель 11, контактирующий с Флажками 10 при аварийной остановке пресса.Для повышения эффективности работыщупов минимальное их количество наодну пресс-Форму 1 выбирается по следующей зависимости:+.1М = -- - (К + 1),45 где И -...

Номер патента: 1574927

Опубликовано: 30.06.1990

Авторы: Дьяков, Куценко

МПК: F15B 19/00

Метки: гидроцилиндров, испытания, стенд

...создаются нагрузочным устройством, а качательное движение и нагрузки в шарнирах12 испытуемого гидроцилиндра 2 имитирутся рычажной системой.При продольном возвратно-поступательном перемещении штока испытуемого гидроцилиндра 2 от воздействия нагрузочного устройства шарнирный узел 7 с осью 10 и неподвижно закрепленный на ней верхний конец ведущего рычага 4 совершают возвратно-поступательное перемещение вдоль оси испытуемого гидроцилиндра 2 на величину хода его штока, При этом нижний конец рычага 4 с ползуном 8 совершают вертикальное перемещение по направляющей 9, в результате чего происходит пово,рот оси 10 шарнирного узла 7 жестко закрепленным на ней рычагом 4 на угол, который определяется величиной хода штока и длиной рычага...

Номер патента: 1572885

Опубликовано: 23.06.1990

Авторы: Голубятников, Куценко, Лобачев

МПК: B60G 11/26, B61F 5/14

Метки: пневматическая, подвеска

...транспортного средства, к статической нагрузке Рпо формулеР АннК - е55Рст.При такой зависимости предварительного сжатия резинометаллических элементов от статической нагрузки зазора между вертикальными направляющими нижнего 2 и верхнего 1 .оснований. 1 з.п. ф-лы, 2 ил обеспечивается требуемая прогрессивная характеристика возвращающей силы в пределах горизонтального хода перемещения пневмоподвески. Этому способствует также соответствующий подбор геометрической формы, размеров и количество,резинометаллических элементов в комплекте, Между комплектом резинометаллических элементов ч и стаканом 5 имеется радиальный зазор Е величина которого меньше радиального зазора Д между вертикальными направляющими нижнего 2 и верхнего 1 оснований, т.е. Г,...

Номер патента: 1567989

Опубликовано: 30.05.1990

Авторы: Дроздовский, Куценко

МПК: G01R 19/155

Метки: наличия, переменного

...клеммами 10 и11, то аналогичным описанному образом работает второй канал через оптрон 6, На вьходе компар атора 19 устанавлив аетсянизкий уровень, поэтому на выходе элемента И-НЕ 20 по-прежнему высокийуровень.При обрыве заземления сетевое напряжение оказывается приложенным между клеммами 9 и 11. Конденсаторы 11567939 6 и 2 оказываются включенными последов ательно, ток при положительной (отно.сительно клеммы 9) полярности переменного напряжения протекает через обаоптрона 5 и 6, но его величина засчет емкостных сопротивлений двух конденсаторов 1 и 2 примерно в два раза меньше. Соответственно меньшие 10 15 20 25 ра, другая обкладка которого соедине.на с третьей входной клеммой, анодыфотодиодов первого и второго оптронов подключены...

Номер патента: 1566363

Опубликовано: 23.05.1990

Авторы: Болилый, Куценко, Мартынов, Музалевский, Толкаченко

МПК: G06N 7/08

Метки: массового, моделирования, обслуживания, систем

...вход элемента И 9. За счет этого импульс с выхода элемента 10 задержки с задержкой в элементе 11 задержки получает воэможность поступить через элемент И 8 на синхровход накапливающего сумматора,7 и к его содержимому прибавится в дополнительном коде модуль числя, появившегося на выходе накапливающего сумматора 5, Таким образом в результате моделирования в накапливающем сумматоре формируется в дополнительном коде число, прогорциональное суммарному времени ожи дания обслуживания всеми заявками.63 20 Формула изобретения Составитель В,ФукаловТехред Л,Олийнык Корректор Т,Иалец Редактор С,Патрушева Заказ 1222 Тираж 566 ПодписноеВНИИПИ Государственногоамитета по изобретениям и открытиям при ГКНТ СССР113035,;госква, Ж, Раушская наб., д....

Номер патента: 1565738

Опубликовано: 23.05.1990

Авторы: Адашевский, Карпов, Куценко, Мороз, Рубан, Руссо

МПК: B61F 5/38

Метки: железнодорожного, средства, тележка, транспортного

...А.Мотыль Техред Л.Олийнык Заказ 1191 Тираж 396 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, уп. Гагарина, 101 Изобретение относится к рельсовому транспортному средству, в частности к устройствам, обеспечивающим вписывание экипажа в кривые участки пути.Цель изобретения - повышение надежности.На чертеже показана концевая часть тележки, вид сбоку,Тележка содержит раму 1, на продольных балках 2 которой размещены каретки 3, подвижные по балкам 2 посредством, например, электромеханического привода 4, Буксовый узел 5 ко,". лесной пары вместе с рессорным комплектом 6 и тормозными колодками закреплен на...

Номер патента: 1564529

Опубликовано: 15.05.1990

Авторы: Адриан, Анисимов, Бобренко, Куценко, Рудаков, Шереметиков

МПК: G01N 29/04

Метки: изделии, механических, напряжений, ультразвуковой

...быть использовано дляопределения механических напряженийпри изменении температуры контролируемой детали. Целью изобретения является повышение точности измеренияза счет устранения температурных поИзобретение относится к неразрушающему контролю качества материалов и может быть использовано для определения механических напряжений при , изменении температуры контролируемой детали.Целью изобретения является повышение точности измерения за счет устранения температурных погрешностей.На чертеже представлено ство для измерения механиче ряжений в изделии,грешностей. К изделию, подвергнутому механическому напряжению, прикладывают дополнительную механическую нагрузку 5, и измеряют температуру Т этого изделия. Затем возбуждают ультразвуковые...

Номер патента: 1555574

Опубликовано: 07.04.1990

Авторы: Гурский, Куценко, Назин

МПК: F16J 15/02

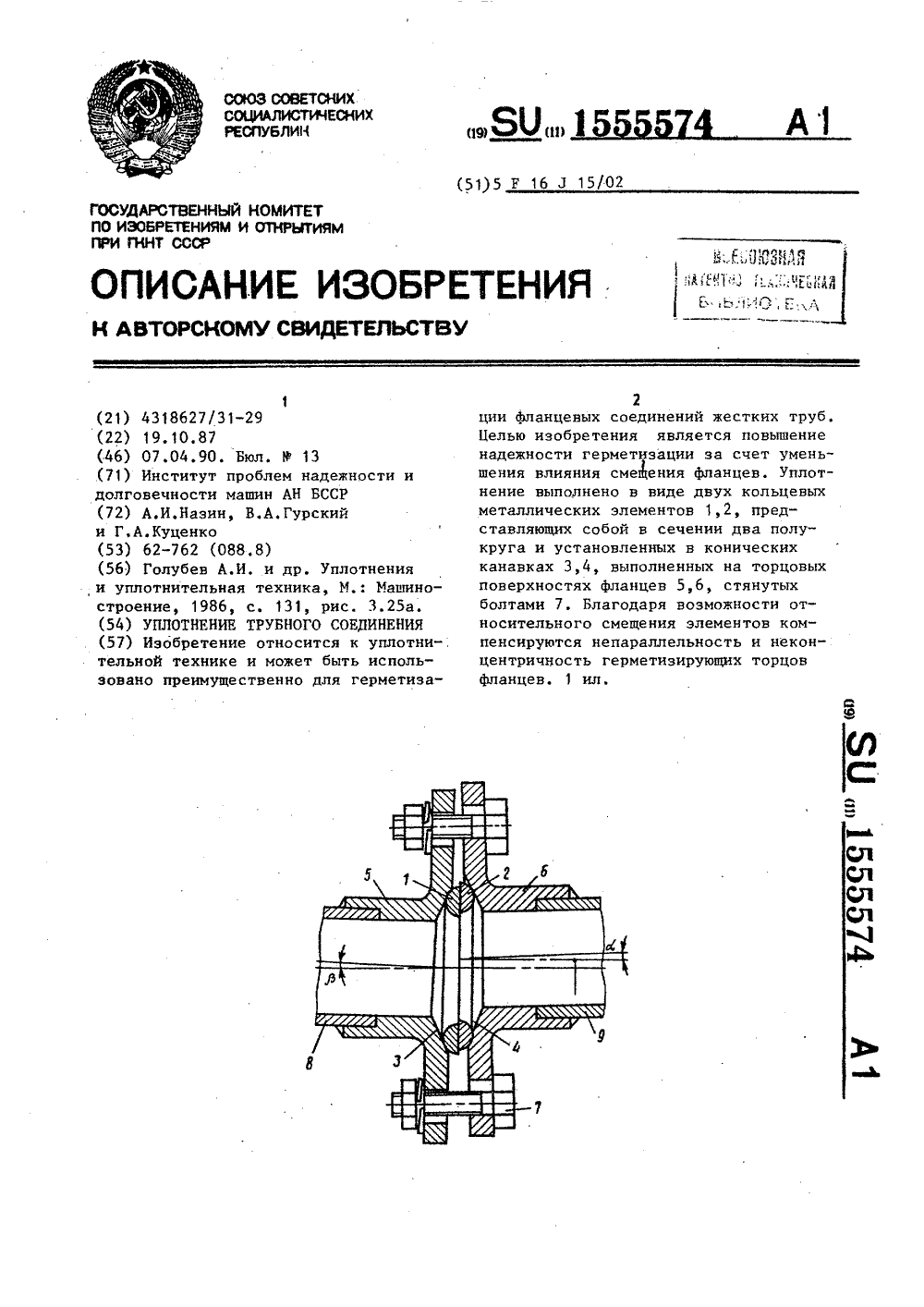

Метки: соединения, трубного, уплотнение

...фланцев 5 и 6 устанавливаются элементы 1 и 2 с контактом по плоскостям разъема. В болтовые отвер стия фланцев 5 и б, выполненные по диаметру с учетом эксцентричного и непараллельного расположения фланцев, являющегося результатом технологических отклонений, устанавливаются болты 7. Элементы 1 и 2 смещаются относи тельно друг друга и относительно конусных отверстий фланцев. В процессе затяжки болтов 7 труба 8 с фланцем 5, имеющие возможность свободного или упругого перемещения, сближается с55 фланцем б, сжимая элементы 1 и 2При этом элементы 1 и 2 сжимаются поплоскостям разъема, не деформирщ трубу 9 с фланцем б и обеспечивая надежную герметизацию при эксцентричном и непараллельном расположениифланцев, Элементы 1 и 2 получают упругую...

Номер патента: 1555532

Опубликовано: 07.04.1990

Авторы: Гурский, Куценко, Назин, Середенко

МПК: F04C 2/107

Метки: насос, одновинтовой

...подвижный поршень 7 регулировочный винт 11 фиксируется контргайкой 12,45 прижимая стяжкой хомут 3 к установочной гайке 13. Сам стяжной хомут 3 расположен на равных от осей цилиндров 6 расстояниях. В свою очередь, стяжной хомут 3, охватывая корпус 1, размещен на расстоянии 0,28-0,33 длины обрезиненной обоймы со стороны полости 14 нагнетания насоса, что обеспечивает поддержание равномерного контактного давления в паре обре зиненная обойма 4 - винт 5 по всей длине обоймы иэ-эа треугольной эпюры нарастания давления в насосе. Продольная стяжка корпуса, винтового насоса осуществляется шпильками 15, на которых имеются установочные упоры 16, обеспечивающие зазор. 17 между корпусом 1 и фланцами (не обоэначены) полостей всасывания 18 и нагнетания...

Номер патента: 1550601

Опубликовано: 15.03.1990

Авторы: Беглый, Берзина, Куценко, Маклакова

МПК: H03K 3/281

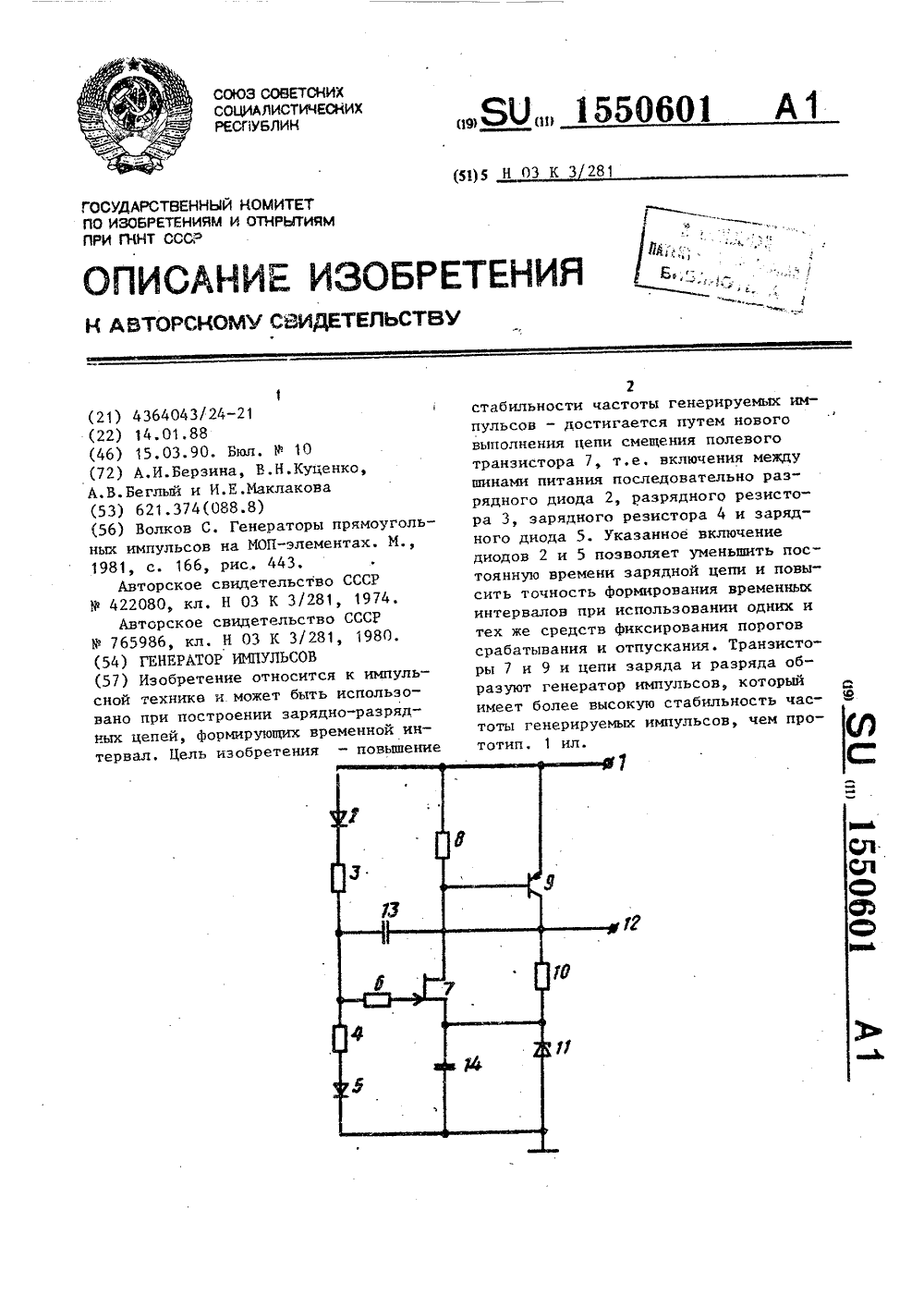

Метки: генератор, импульсов

...на его затвор через диод2, резисторы 3 и 6, Напряжение наего стоке уменьшается и вызывает открывание транзистора 9. Положительный 45скачок напряжения, равный напряжениюпитания, поступает через хронирующийконденсатор 13 и резистор б на затвор транзистора 7 и скачок напряжения,равный потенциалу стабилизации стабилитрона 11, с некоторой задержкой поступает на исток полевого транзистооа 7,Конденсатор 13 начинает заряжаться через открытый транзистор 9 и последовательно соединенные резистор 4 и диод 5. По мере заряда конденсатора 13 напряжение на затворе транзистора 7 уменьшается, стремясь к остаточному потенциалу на открытом диоде 5. Когда напряжение на переходе затвор- исток транзистора 7 достигает напряжения его отсечки, транзистор...

Номер патента: 1548052

Опубликовано: 07.03.1990

Авторы: Бондарчук, Василенко, Гончаренко, Куценко, Савченко, Федоров

МПК: B28B 3/20

Метки: бесшнековый, пресс

...боковые диски, установленные эксцентрично относительно внутреннего барабана, дуговую скобу, размещенную между боковыми дисками, и устройство вывода бруса из камеры прессования, отличающийся тем, что, с целью улучшения качества изделий, камера прессования снабжена бесконечной подвижной лентой, расположенной между питающим бункером и дуговой скобой, а боковые диски имеют кольцевь 1 е полости на рабочих поверхностях для увеличения объема камеры прессования. на боковых дисках 3, питающиотводящий транспортер 17. Боимеют кольцевые полости 18поверхностях,Пресс работает следующим образом.Глиномасса из питающего бункера 16 поступает в камеру переменного сечения, образованную поверхностями внутреннего барабана 1, боковых дисков 3, бесконечной...

Номер патента: 1544446

Опубликовано: 23.02.1990

Авторы: Александров, Касьянов, Куценко, Севриков, Стратилатов, Фастов

МПК: A62C 3/07, A62C 35/00

Метки: автомобиля, защиты, моторного, отсека, пожарной

...показаны), подает на пульт управления водителя звуковой и световой сигналы, открывает проход пенообразователя к распределетелю 5 и приводит в действие вентилятор 16, Вода из системы охлаждения через входной патрубок 6 поступает в распределитель 5 и трубопровод 3. При этом пенообразователь под давленим паров бромхладона из емкости 9 через калиброванный патрубок 11 в заданном относительном обьеме через клапан 2 поступает в распределитель 5. При движении по трубопроводу 3 пенообразователь смешивается с водой, поступает в пеногенераторы и в виде распыленной пенообразующей смеси через форсунки 20 подается на сетки 19, где подхватывается воздухом, поступающим в их корпуса 18 по воздуховодам 15 и за счет эжекции через диффузор 21....

Номер патента: 1539891

Опубликовано: 30.01.1990

Авторы: Куценко, Селиверстов, Федин

МПК: H02J 3/00

Метки: воздушная, переменного, трехфазная, электропередача

...из аварийного режима внормальный (послеаварийный) в ее схеме возможны также в случаях обрывана землю проводов полуфаз Г В, СОбрыв же одного из проводов расщепленнол фазы А будет практически всег.35да сопровождаться касанием проводовразноименных фаз В и С, что рассмотрим для другого вида к.з.Второй случай. Пусть, например,произошло к.з. между проводами 3 полуфаз В, и С . В этом случае происходит отключение двух Фаз В и С аппаратами 1, В бестоковую паузу отключаются аппараты 9 и 10 и включаютсяаппараты 16 и 18. После чего следуетвключение аппаратов 1 Фаз В и С иобеспечение полнофазного симметричного режима электропередачи. К проводам 3 полуфазы С прикладывается вектор напряжения фазы В, а к проводамполуфазы В . - фазы С. В...

Номер патента: 1536034

Опубликовано: 15.01.1990

Авторы: Болдаков, Вовченко, Куценко, Онищенко, Рубановский, Шпилька

МПК: F04B 15/02

Метки: жидкости, промывочной, растворонасос, состав

...кольцо 28и грязесъемник 29, В спорном кольцевыполнены каналы и канавки 20 дляподачи смазывающей жидкости, а в нажимном кольце 28 - отверстия 3 1 для подачи промывочной жикдости. Циркуляционная система смазки включает насос, рабочая камера 32 которого образована в штоковой полости дополнительного цилиндра 23, резервуар 33 для смазочной жидкости, приемный фильтр 34 всасывающий 35 и нагнетательный 36 клапаны и гидролинии 37, Циркуляционная системапромывки включает насос, рабочаякамера 38 которого образована в штоковой полости дополнительного цилиндра 22, резервуар 39 для промывочнойжидкости, приемный Фильтр 40, всасывающий 41 и нагнетательный 42 клапаны и гидролинии 43,В качестве смазывающей жидкостиможет быть использована,...

Номер патента: 1531203

Опубликовано: 23.12.1989

Авторы: Алдабаев, Бондаренко, Куценко, Ручинский, Харченко

МПК: H03K 17/08

Метки: защитой, ключ, перегрузки, транзисторный

...низкий 25 уровень, что приводит к включению нагрузки 2 через коммутирующий транзистор-усилитель 1, причем значение сигнала с датчика 3 тока, воздействующего на входы 16 и 17 блока 4, 30 недостаточно для формирования на его выходе 20 сигнала низкого уровня и там присутствует высокий уровень сигнала, поступающий через фильтр 6 уа вход 30 блока 7, триггер 41 не изменяет своего состояния, а через выход 18 и вход 17 блока 4 ток не протекает. В момент подачи синхроимпульса на шину 24 клапан 10 отпирается по его управляющему входу, 40 в результате чего сигнал высокого уровня с выхода блока 7 инвертируется и поступает на выход 26 ключа, что о:начает отсутствие перегрузок в нагрузке 2,что повторяется при следующих процедурах,...

Номер патента: 1522406

Опубликовано: 15.11.1989

Авторы: Кедровский, Куценко, Погрибной

МПК: H03M 1/50

Метки: аналого-цифровой

...вычитает из содержимого счетчика 15 единицу, Этот же импульс поступает на выход аналого-циФрового преобразователя и является сигналом готовности данных для приемника информации. Распределитель 16 переключает разрешающий сигнал с элементов 4,13,24 на элементы 3, 12 и счетчик 23,который продолжает подсчет импульсовгенератора 18 до срабатывания элемента 8, задний Фронт которого Форми"руется Формирователем 12, сбрасываетблок 6 и через элемент 17 записывает содержимое счетчика 23 в регистр26. Снова происходит вычитание единицы счетчика 15 и другие соответствующие переключения. Процесс продолжается до тех пор, пока не произойдет измерение всех наложенных импульсов.В расширителе 1 импульсы проходятчерез ключ 28 и заряжают конденсатор 31,...

Номер патента: 1518851

Опубликовано: 30.10.1989

Авторы: Кузьмин, Куценко, Лившиц, Ракогон, Спивак, Черемисов

МПК: H02K 3/28

Метки: статор, электрической

...цилиндрически поверхности7 и 8, плавно переходящие в конические 9 и 10. При этом начало отгибастержней в тацгенциальном направлении выполнено на участках, образующихцилиндрические поверхности по кривой,являющейся ортогональной проекциейэвочьненты ваада: х = Н (сопнСо ЗОС ндпС); у = Б (здпС - СсозС) нлцилиндрическую поверхность радиусаг, плавно переходящую в упомянутуюэвольненту (х, у) на конической поверхности 9, где С - шлг обмотки35Н кстатора; Р - в , т - радиус начальной окружности энолюты; Н - расстояние между соседними стержнямив лобовой части обмотки; к - числопазов,В результате предложенного решения вылет лобовой части 1, уменьшается на величину 61 = 1 - 1 где1расстояние от торца сердечника 45до линии пересечения...

Номер патента: 1513484

Опубликовано: 07.10.1989

Авторы: Голубенко, Косинов, Куценко

МПК: G06K 9/00

Метки: распознавания, сигналов, электрических

...отсутствии исследуемого сигнала, 10т.е. квазимаска,Во втором режиме работы по сигналу с третьего выхода блока 1 управления осуществляется подключение вы, хода фотоэлектрического датчика к 15входу первого блока памяти. С помо-.щью переключателя 19 устанавливаетсялогическая единица на выходе триггера 22, что разрешает прохождение импульсов с генератора 2 ч на выходэлемента И 25, обеспечивая подачутрехфазного напряжения на второйвыход блока 1 управления. В результате информация из Фотоэлектрического датчика ч переписывается в первыйблок 7 памяти. Необходимое количествоимпульсов для этого определяется разрядностью счетчика 28, при переполнении которого на его выходе переносаФормируется сигнал, сбрасывающий триг-З 0гер 22 и счетчик...

Номер патента: 1513455

Опубликовано: 07.10.1989

Авторы: Ананский, Колесник, Куценко, Наконечный, Петров

МПК: G06F 11/36

Метки: выполнения, команд, микропроцессорной, правильности, системы

...и сигнала с входа 19 на элементах И 7 или ИЛИ 11 формируется сигнал записи кода текущей команды в регистр 4 (фиг.3), Одновременно обнуляется счетчик 5 тактова Код команды с выхода регистра 4 и код такта команды с выхода счетчика 5 поступают на вход блока 1. На его выходе устанавливаются ожидаемые уровни управляющих сигналов, поступающие по входам 15.По переходу синхросигнала с входа 20 из состояния логического "0" в состояние логической "1" и при отсутствии сигнала на входе 22 триггером 3 фиксируется результат сравнения текущих и ожидаемых управляющих сигналов.5 1513В случае несовпадения текущих сигналов с ожидаемыми или при превьппении количества тактов данной команды схема 2 сравнения формирует чег рез элемент ИЛИ 12 сигнал ошибки.Сиг...

Номер патента: 1511747

Опубликовано: 30.09.1989

Авторы: Балюк, Куценко

МПК: G06F 1/04, H03K 5/19

Метки: импульсов, распределитель

...сигналкоторый подготовит соответствующий элемент И 11.1 - 11.п для прохождения очередного тактового импульса на вычитающий вход счетчиков 12,1-12,п и 23.1-23,п.Очередной тактовый импульс с тактового входа 20 устанавливает счетчик 5 в соответствующее состояние (из содержимого счетчика 5 вычитается очередной импульс или к содержимому счет 151747чика 5 прибавляется очередной импульс), и на определенном выходе группы 9 элементов И появляется импульс, который перебрасывает очередной триг 5 гер 0.1-10.п в единичное состояние и на следующий выход 221-22.п начинается выдача выходного импульса, Одновременно тактовый импульс через элементы И 111-11.п, в каналы которых 1 О уже выдаются выходные импульсы, поступает на вычитающие входы счетчиков...

Номер патента: 1506449

Опубликовано: 07.09.1989

Авторы: Косинов, Куценко, Стахова

МПК: G06F 11/25

Метки: анализатор, памяти, сигнатурный, устройств

...26 формируетсясигнал "Начало ПСП", который увеличивает на единицу значение счетчика 19.При этом его значение становится рав- ЗОным (01), единичное состояние на выходе сумматора 22 по модулю два неизменится и таким образом, разрешается прохождение сигнала с инверсного выхода первого разряда счетчика 1935через элемент И 21, что соответствует переходу устройства с режима записи в испытуемый элемент памяти в режим считывания, при котором нулевоезначение сигнала "Разрешение записи"закрывает прохождение тактовых импульсов с генератора 24 импульсовна сдвиговый регистр 27, который через открытый элемент И 13 поступаютна тактовый вход формирователя 14 бло ка 2 сжатия данных, Таким образом,на каждом такте происходит считывание информации с...

Номер патента: 1506448

Опубликовано: 07.09.1989

Авторы: Косинов, Куценко, Стахова

МПК: G06F 11/25

Метки: анализатор, логический

...формирователь 19 длительностисигнала высокого уровня или формирователь 20 длительности сигнала низкого уровня, н которых при наличииразрешающего сигнала с выхода второго элемента И 17 происходит уменьшение записанных в них значений с фиксированной частотой до нуля. В течение этого времени формирователем 2 1формируются сигналы необходимогоуровня, поступающие на блок 22 отображения. Считывание иэ блока памятиследующего слова происходит при появлении сигнала равенства нулю на одномиз формирователей длительности сигналы поступают на соответствующие формирователи 6 импульсов, в качествекоторых могут быть одновибраторы.Поскольку несколько формирователей 19и 20 длительности сигналов могут одновременно сформировать...

Номер патента: 1506225

Опубликовано: 07.09.1989

Авторы: Крыленко, Куценко, Сотскова

МПК: F23J 11/00

Метки: дымовая, труба

...оболочки 5 и систему трубог 1 роводов 7, по которой циркулирует жидкость, поступившая через патрубок 8. Нагретая жидкость сливается через патрубок 9, температура нагревдемой 35 жидкости зависит от скорости подачи ее в систему трубопроводов 7 и регулируется запорным органом 10 на патрубке 8. Во время эксплуатации эапорный оргдн 11 находится в открытом 40 положении, Для нагрева жидкости до более высокой температуры возможно последовательное соединение трубопро 11 рц прояелеции ремонтных работ системы трубопроволов 7 ца каком-либо сегментном участке демонтируется вцещцяя обол чкд 6, прекрапгдется Лоступ цдгревдемой жидкости через входной пдтрубок 8 этого участка при помощи эдг 1 орцого органа 1 О и закрывается здпорцый орган 11 на...

Номер патента: 1499347

Опубликовано: 07.08.1989

Авторы: Косинов, Куценко, Стахова

МПК: G06F 11/00

Метки: дискретных, сигналов

...11. Шифратор 11 формируеткод линии, на которой произошлоизменение уровня входного сигнала,Импульсы с элементов И О поступаюттакже на элемент ИЛИ 13, единичноезначение на выходе которого свиде-.тельствует об изменении логическогозначения сигнала на одном из контро 4лируемых входов 3 и необходимости увеличения на единицу значения адреса блока 14 Формирования адреса.По сформированному адресу код с выхода шифратора 1 1 записывается в блок 12 памяти при наличии разрешающего сигнала на входе записи с выхода элемента 15 задержки, длительность которого определяется длительностями задержек шифратора 11 и блока 14.Считывание из блока 12 памяти записанной информации с целью ее последующего анализа происходит при наличии сигнала "Считывание"...

Номер патента: 1497730

Опубликовано: 30.07.1989

Авторы: Кедровский, Куценко, Минеев

МПК: H03K 5/24

Метки: амплитудный, импульсов, наложенных, селектор

...до вольно быстро спадает, при соответствучих интенсивностях потока оняможет заметно увеличить амплитуду наложенньх импульсов, что н ряде случаен приводит к существенному иска жению ямчлитудного распределения.Анализатор 1 состоит из набора компардторов, уровень срабатывания которых выбран ндрастающим и определяется блоком 9 задяния пороговых уровней.Сумматор 8 необходим для физической реализуемости селектора и служит для обеспечения прохождения тока по цепи.55Селектор работает Следующим образом,Входной сигнал (фиг.2) поступает одновременно на анализатор 1, элео 4мент 2 задержки, компярятор 3. Когда напряжение на выходе элемента 2 задержки превысит входное, срабатывает компярдтор 3, передний фронт которого записывает выходное состояние...
