Генератор импульсов

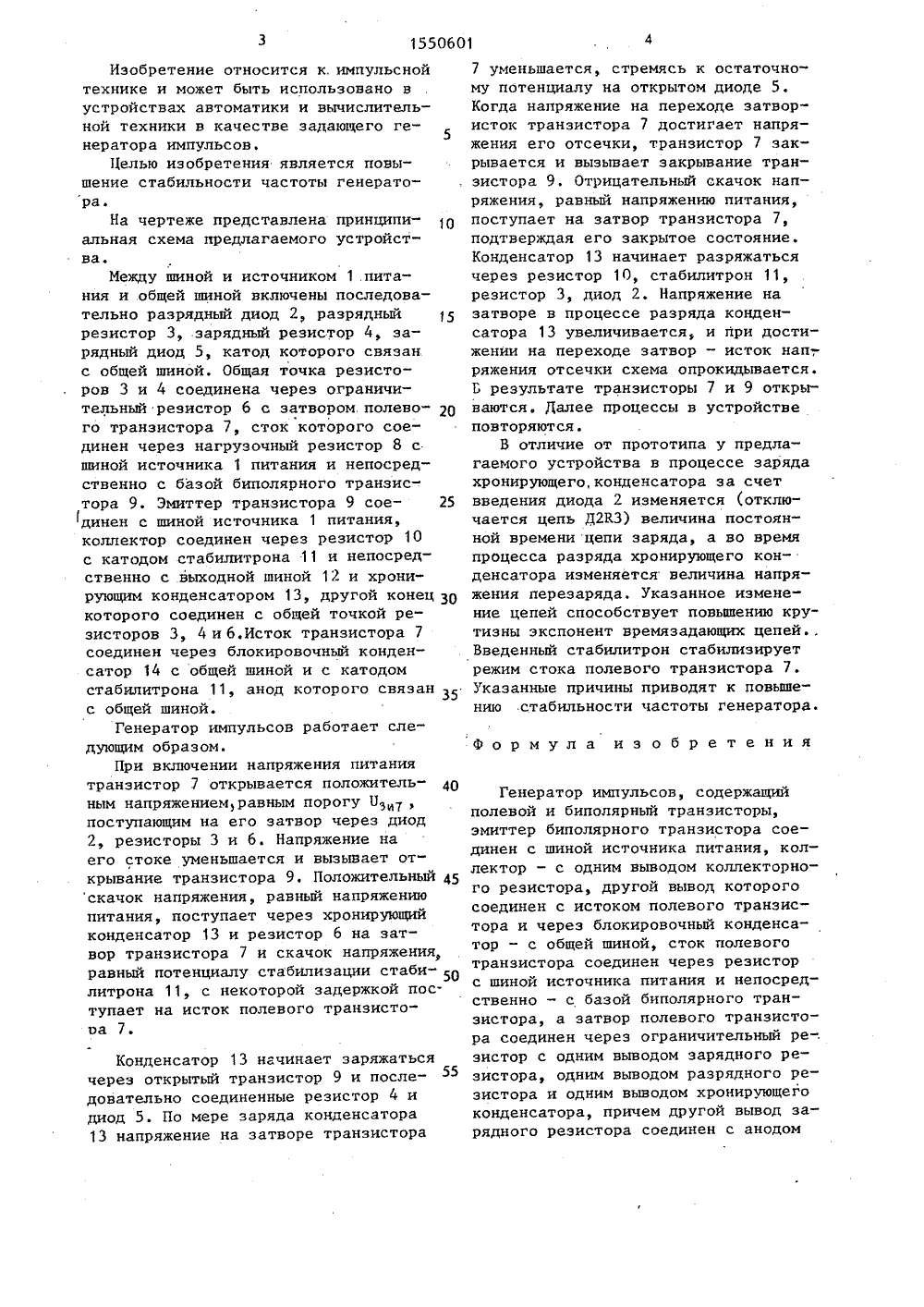

оюз советсних ОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 1918 ОН 601 А)5 Н 03 К 3 2 ПИСАН РЕТЕН ЛЬСТВУ ВТОРСКОМУ СВ ямоугольах. М ОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ П 1 НТ СССР(56) Волков С. Генераторы пр ных импульсов на МОП-элемент 1981, с. 166, рис 443.Авторское свидетельство СССР У 422080, кл, Н 03 К 3/281, 1974,Авторское свидетельство СССР У 765986, кл. Н 03 К 3/281, 1980. (54) ГЕНЕРАТОР ИМПУЛЬСОВ(57) Изобретение относится к импульсной технико и.может быть использовано при построении зарядно-разрядных цепей, Формирующих временнои интервал. Цель изобретения - повьппение стабильности частоты генерируемых импульсов - достигается путем нового выполнения цепи смещения полевого транзистора 7, т.е. включения меяду шинами питания последовательно разрядного диода 2, разрядного резистора 3, зарядного резистора 4 и зарядного диода 5. Указанное включение диодов 2 и 5 позволяет уменьшить постоянную времени зарядной цепи и повысить точность Формирования временных интервалов при использовании одних и тех же средств фиксирования порогов срабатывания и отпускания. Транзисторы 7 и 9 и цепи заряда и разряда образуют генератор импульсов, который имеет более высокую стабильность частоты генерируемых импульсов, чем прототип. 1 илИзобретение относится к,импульснойтехнике и может быть использовано вустройствах автоматики и вычислительной техники в качестве задающего ге 5нератора импульсов.Целью изобретения является повышение стабильности частоты генератора.На чертеже представлена принципиальная схема предлагаемого устройства.Между шиной и источником 1.питания и общей шиной включены последовательно разрядный диод 2, разрядныйрезистор 3, зарядный резистор 4, зарядный диод 5, катод которого связанс общей шиной. Общая точка резисторов 3 и 4 соединена через ограничительный резистор б с затвором.палевого транзистора 7, сток которого соединен через нагрузочный резистор 8 сшиной источника 1 питания и непосредственно с базой биполярного транзистора 9. Эмиттер транзистора 9 соединен с шиной источника 1 питания,коллектор соединен через резистор 10с катодом стабилитрона 11 и непосредственно с выходной шиной 12 и хронирующим конденсатором 13, другой конец 30которого соединен с общей точкой резисторов 3, 4 и 6.Исток транзистора 7соединен через блокировочный конденсатор 14 с общей шиной и с катодомстабилитрона 11, анод которого связан 35с общей шиной.Генератор импульсов работает следующим образом.При включении напряжения питаниятранзистор 7 открывается положительным напряжением, равным порогу Ци,поступающим на его затвор через диод2, резисторы 3 и 6, Напряжение наего стоке уменьшается и вызывает открывание транзистора 9. Положительный 45скачок напряжения, равный напряжениюпитания, поступает через хронирующийконденсатор 13 и резистор б на затвор транзистора 7 и скачок напряжения,равный потенциалу стабилизации стабилитрона 11, с некоторой задержкой поступает на исток полевого транзистооа 7,Конденсатор 13 начинает заряжаться через открытый транзистор 9 и последовательно соединенные резистор 4 и диод 5. По мере заряда конденсатора 13 напряжение на затворе транзистора 7 уменьшается, стремясь к остаточному потенциалу на открытом диоде 5. Когда напряжение на переходе затвор- исток транзистора 7 достигает напряжения его отсечки, транзистор 7 закрывается и вызывает закрывание транзистора 9. Отрицательный скачок напряжения, равный напряжению питания, поступает на затвор транзистора 7, подтверждая его закрытое состояние. Конденсатор 13 начинает разряжаться через резистор 10, стабилитрон 11, резистор 3, диод 2, Напряжение на затворе в процессе разряда конденсатора 13 увеличивается, и при достижении на переходе затвор - исток нап-,ряжения отсечки схема опрокидывается. Е результате транзисторы 7 и 9 открываются. Далее процессы в устройстве повторяются.В отличие от прототипа у предлагаемого устройства в процессе заряда хронирующего,конденсатора за счет введения диода 2 изменяется (отключается цепь Д 2 КЗ) величина постоянной времени цепи заряда, а во время процесса разряда хронирующего конденсатора изменяется величина напряжения перезаряда, Указанное изменение цепей способствует повышению крутизны экспонент времязадающих цепей Введенный стабилитрон стабилизируетрежим стока полевого транзистора 7.Указанные причины приводят к повыше нию .стабильности частоты генератора.Формула и з обретенияГенератор импульсов, содержащий полевой и биполярный транзисторы, эмиттер биполярного транзистора соединен с шиной источника питания, коллектор - с одним выводом коллекторного резистора, другой вывод которого соединен с истоком полевого транзистора и через блокировочный конденсатор - с общей шиной, сток полевого транзистора соединен через резистор с шиной источника питания и непосредственно - с базой биполярного транзистора, а затвор полевого транзистора соединен через ограничительный ре-. зистор с одним выводом зарядного резистора, одним выводом разрядного резистора и одним выводом хронирующего конденсатора, причем другой вывод зарядного резистора соединен с анодомСоставитель В;ЯкимовРедактор Т.Парфенова Техред М.Дидык Корректор С.Шевкун Заказ 278 Тираж 663 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,01 5 1550601 зарядного диода, другой вывод разряд- ного резистора соединен с катодом разрядного диода, а другой вывод хронирующего конденсатора - с коллектором биполярного транзистора и выход 5 ной шиной, о т л и ч а ю щ и й с я тем, что, с целью повышения стабильности частоты, в него введен стабилитрон, соединенный катодом с истоком полевого транзистора, анодом - с общей шиной, к которой подключен катод зарядного диода, а анод разряд-. ного диода соединен с шиной источника питания.
