Куценко

Номер патента: 825499

Опубликовано: 30.04.1981

Авторы: Баюров, Евдокимов, Куценко, Мартынов, Носовский, Свердлик, Щербаков

МПК: C07C 67/48

Метки: сложных, эфиров

...20-90 юС в смесительном,сЭустройстве (например в аппарате смешалкой, насосе, статическом смесителе) непрерывно смешивают эфир,предварительно отнейтрализованныйи отделенный от солей нейтрализации,и оборотную воду. Полученную смесьнепрерывно вводят н отгонный аппарат емкостного или колонного типа,где проводится отгон водно-спиртовой паровой смеси при 20-170 С идавлении от атмосферного до остаточного 10 мм рт,ст. Остатки летучихвеществ удаляют острым паром,П р и м е р ы 1-4. В обогреваемой колбе с мешалкой емкостью 1 л40 проводят очистку дибутилсебацинатадиметилфталата, бутилстеарата идиизододецилфталата, полученных впроцессе этерификации соответствующих кислот или ангидридов спиртами.После этерификации от эфира-сырцаотгоняют часть...

Номер патента: 824908

Опубликовано: 30.04.1981

Авторы: Зильберман, Кадыров, Куламетов, Куценко, Султанов, Шполянский

МПК: A01D 46/14

Метки: 824908

...порядке.На фиг. 1 схематически показана хлопкоуборочная машина с сепаратором, вид сбоку; на фиг. 2 - камера сепаратора; на фиг. 3 - сечение А-А на фиг. 2.Сепаратор коробочек хлопкоуборочной машины содержат смонтированные в камере 1 с входными 2 и выходными 3 и 4 патрубками нагнетательный вентилятор 5 и наклонно установленную над ним по всему сечению камеры 1 решетку 6, на которой установлены с противоположной стороныотносительно вентилятора вертикальные штыри 7, выполненные равновысокими и размещенные в шахматном порядке.Во время работы хлопкоуборочной машины ворох из зрелых и зеленых коробочек убранный аппаратом 8, выбрасывается транспортером 9 в камеру 1 сепаратора коробочек. Ворох ударяется о штыри 7, разделяется на части и...

Номер патента: 823438

Опубликовано: 23.04.1981

Авторы: Багно, Гетман, Грудев, Зильберг, Кирвалидзе, Кнуренко, Коробочкин, Крупман, Куценко, Онищенко, Родман, Сильченко, Стэба

МПК: C21D 1/70

Метки: защиты, металлов, нагреве, окисленияпри

...защиты металла от окисле-ния при нагреве, включающем нанесениена поверхность водной суспензии защитного покрытия на основе огнеупорнойглины, сушку производят путем нагревадо температуры выше температуры начала спекания огнеупорной глины в интервале 1100 - 1300 С в течение 2050 с,30 8 4Перед нанесением покрытйе тщательноперемешивается. Для нанесения равномерного слоя покрытия производится встрякивание и переворачивание образцов,Предварительная сушка покрытия на воэодухе проводится при 20 С,Нагрев поверхности образцов посленанесения слоя покрытия до 60 С производится в сушильном шкафу, а цо 9001300 С - в силитовой печи,Нагрева поверхности образцов с покрытием до одной и той же температуры(1100-1300 С) в течение разного времени...

Номер патента: 823200

Опубликовано: 23.04.1981

Авторы: Елбаев, Куценко, Лаврик, Рыжков

МПК: B61F 5/14

Метки: железнодорожноготранспортного, пневмоподвешивание, средства

...корпуса, Площадь веркней диафрагмы 4 больше площади нижнец диафрагмы 5, поэтому нарушение силового равновесия устройства более значительно и, следовательно, устройство левой стороны включается на выпуск первым. Вследствие:, повышения давления в наддиафрагменной полостй диафрагма 4 прогибается вниз, клапан 10 зависает на седле и откры 4вает канал 22 в винте 21, который соединяет эти полости. Воздух из наддиафрагменной полости средней части устремляется в поддиафрагменную полость, а из нее через канал 17 в атмосферу. Как только воздух, создающий избыточное давление, сбрасывается в атмосферу, диафрагма 4 занимает исходное равновесное положение и клапан 10 своим хвостовиком закрывает канал 22 и выпуск воздуха прекращается, Аналогичным...

Номер патента: 822114

Опубликовано: 15.04.1981

Авторы: Куценко, Мельников

МПК: G08C 9/00

Метки: код, перемещения

...4, третий 5, четвертый6, пятый 7, шестой 8, элемент И 9,первый и второй триггеры направления35перемещения 10 и 11,. управляющий блок(В 6-триггер) 12, формирователь 13 импульсов, элемент задержки 14, блок 15эанрета перемещения (Д-триггер), индикатор 16,Преобразователь работает следующимобразом,В сдучае отсутствия электрическогосоединения между информационными ши-нами входных ключей 1 и 2 (нормальный режим работы) формирователь 1345импульсов формирует. два импульса.Передний фронт первого импульса определяется моментом срабатывания, нап-ример, первого входного ключа 1, а задний фронт - моментом срабатывания вто 50рого входного ключа 2, После размыкания первого входного ключа 1 (второйвходной ключ 2 еще замкнут) формирователь 13 импульсов...

Номер патента: 821280

Опубликовано: 15.04.1981

Авторы: Куценко, Устименко

МПК: B62D 55/14

Метки: гусеничногодвижителя, каток, поддерживающий

...катка.10 Целью настоящего изобретения является упрощение конструкции и повышение ремонтоспособности катка.указанная цель достигается тем,что защитные кольца выполнены за од но целое с крышками.На чертеже изображен поддерживающий каток в разрезе.Поддерживающий каток содержит ступицу 1, установленную на оси 2 по средством подшипников 3. Подшипникиразмещены в полости ступицы, закрытой с торцов стальными крышками 4и 5, прикрепленными к ступице болтами. На ступице выполнен обод 6, на ружную поверхность которого охватывает резиновая шина 7. На наружныхкраях крышек 4 и 5 заодно е ними выполнены защитные кольца 8 и 9, предохраняющие торцы обода от воздействия направляющих гребней 10 гусени821280 Формула изобретения Составитель Е,...

Номер патента: 820943

Опубликовано: 15.04.1981

Авторы: Гук, Зорин, Куценко, Лоза, Цзян, Черевач

МПК: B21B 27/06

Метки: валков, калибров, охлаждения, про-катных

...при скольжении между металлом и валками, составляет основную долю тепловых нагрузок на рабочие валки.Для тонколистового стана 1680 завода "Запорожсталь" определяли тепловые нагрузки на рабочие валки по клетям чистовой группы стана. Результаты определения приведены в табл, 1.Т а б л и ц а 1а рабочие валки, х 10ккал На Фиг. 1 изображен ручей ящичного калибра; на фиг. 2 - ручей ромбического калибра.Лля обоснования оптимальных значений расхода охладителя были приведены на блюминге Р 3 завода "Криворожсталь" исследования влияния распределения охладителя по периметру калибра на износ валка. Охлади- тель подавали пропорционально величине скольжения по периметру калибра. По калибровке валков блюминга, скоростному режиму его работы и схемам...

Номер патента: 819969

Опубликовано: 07.04.1981

Авторы: Воробьева, Кулаков, Куценко, Неклюдов, Щетинин

МПК: H03K 23/00

Метки: многофункциональное, счетное

...деления может работать в двух режимах: деления частоты без, начальной установки в исходное состояние, и деления частоты с начальной установкой в исходное состояние.В зависимости от режима деления частоты шина 39 заземляется или подается внешний импульс начальной установки.При работе устройства в режиме деления частоты с начальной установкой исВ качестве примера выбирается К -- 7, т, е. на вход пересчетного устройства нужно подать 7 импульсов, чтобы получить импульс на его выходе. Тогда исходным состоянием схемы будет состояние, соответствующее числу 9(2 - 7=9), код которого (1001) нужно записать в счетчик. Для этого на шины 36 и 28 подаются сигналы единицы, а на шийы ь, 27 - сигнал нуля. Нулевая информация переписывается в...

Номер патента: 813431

Опубликовано: 15.03.1981

Авторы: Березюк, Куценко, Фурманов

МПК: G06F 11/22

Метки: логическихузлов

...проверки. Блок 9 памяти неисправностей служит для накап 45 ливания результатов отдельных этапов контроля. Блок 10 анализа неисправностей и принятия решений определяет характер неисправности и переводит устройство на его локализацию. Регистры подпрограмм 11, сбоев 12, цикла 13, возврата 14 служат для 5 о хранения и выдачи адресов блока 1 оперативной памяти, по которым необходимо обратиться в соответствии с решением, принятым блоком 10 анализа неисправностей и принятия решений.Устройство работает следующим образом.Блок 5 генерации стимулирующих воздействий по команде с блока 1 оперативной памяти вырабатывает серию кодовых ком 14бипаций, которые посылает церез блок 6 коммутации стимулирующих воздействий на объект проверки. Кодовые...

Номер патента: 811419

Опубликовано: 07.03.1981

Авторы: Батуровский, Брейгер, Бреслер, Дзиобик, Зозулин, Куценко, Тралер, Хаймович, Черемисов

МПК: H02K 15/10

Метки: ctatopa, обмоткив, осадки, пазу

...на статоре, и отверстие для толкателя, 811419На фиг. 1 изображено устройство; на фиг. 2 - разрез А - А фиг, 1.Устройство содержит стойки 1, соединенные сверху траверсой 2 и снизу основанием 3. В отверстии основания 3 размещен толкатель 4, соосно которому в траверсе 2 расположен регулировочный винт 5, нижняя часть которого закреплена в опорной пяте 6. Между пятой 6 и толкателем 4 размещен привод 7, выполненный в виде пакета биметаллических пластин. На основании 3 выполнен выступ 8 в виде ласточкиного хвоста, входящий в паз сердечника 9 статора, В этом пазу уложены стержни 10 обмотки, разделенные слоем излояции 11, Между толкателем 4 и стержнями 10 расположена прессующая планка 12. Пакет биметаллических пластин зафиксирован от...

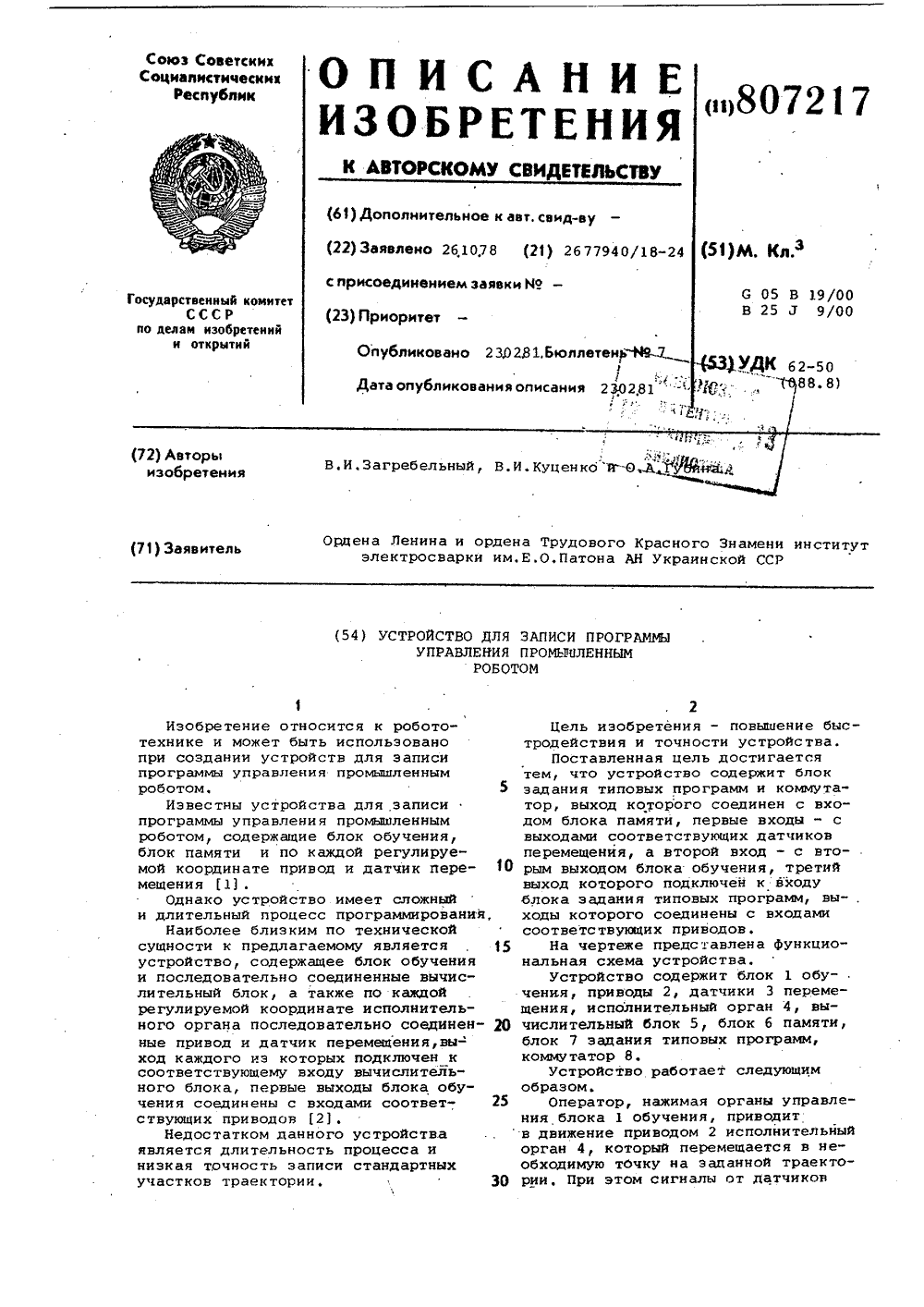

Номер патента: 807217

Опубликовано: 23.02.1981

Авторы: Губина, Загребельный, Куценко

МПК: G05B 19/00

Метки: записи, программыуправления, промышленным, роботом

...исполнительный орган 4, вычислительный блок 5, блок 6 памяти,блок 7 задания типовых программ,коммутатор 8,Устройство работает следующимобразом,Оператор, нажимая орния блока 1 обучения, приводитв движение приводом 2 исполнительныйорган 4, который перемещается в необходимую тОчку на заданной траектории. При этом сигналы от датчиков8 О 721 г формула изобрет.ниц 1 69 Тираж 951 Подписно НИИПИ каз илиал ППП "Патент, г. Ужгород, ул. Проектна 3 перемещения поступают в вычислительный блок 5 и далее в блок б памяти, Так осуществляется запись программы для нетиповых участков траектории. Если же непосредственно за точкой записи следует типовой участок траектории, то оператор с помощью блока обучения подключает блок 7 задания типовых программ,...

Номер патента: 806181

Опубликовано: 23.02.1981

Авторы: Бутенко, Зорин, Куценко, Платонов, Смутко, Цзян

МПК: B21B 27/06

Метки: ctaha, калиброванныхвалков, охлаждения, прокатного

...термонапряжения в ручьях, тем самым повышение эксплуатационной стойкости валков.Поставленная цель достигается тем, что 1 О плотность орошения охладителя распределяют по периметру ручья обратно пропорционально величине окружной скорости элементов калибра валка.,аспределениеохладителя м/мгч 470 470 470 470 470 Известный Износ по периметру ручья, мм Предла гаемый Вариант 1 Распределение охладителя м /м чз г Износ валка попериметру ручья, мм 3,1 4,1 4,7 2,8 2,3 Вариант 2 Распределение охладителя м /мч Износ валка по периметру ручья, мм 2,6 2,8 2,1 3,2 2,4 Износ валка по периметру ручья, мм 2,8 3,7 2,3 3,9 3,3 ВНИИПИ Заказ 73/ 3 Тираж 899 Подписное филиал ППП Патент, г. Ужгород, ул. Проектная, 43Плотность орошения по периметру ручья при...

Номер патента: 804673

Опубликовано: 15.02.1981

Авторы: Аленкина, Баранов, Барштейн, Васильев, Емельянова, Кирилович, Куценко, Максименко, Мойса, Ромм, Сторожинская

МПК: C08K 5/12, C08L 27/06

Метки: композиция, полимерная

...наполнителя гидрофобного мела 50; силнката свинца 2,92; двухосновного стеарата свинца 0,45, стеариновой кислоты 0,76, двуокиси титана 1,49, красителя крон оранжевый 0,75, подвергают обработке в условиях, описанных в приме" ре 1. Результаты испытания пластикатаприведены в табл. 1.804673 ПримерыГ Г Таблица 1 Показатели 7 известный Показатель текучестирасплава по ГОСТ11645"73 (180 фС, 10 кг/10 мин 4 5., 5 б,на машине типакм Истирани "МИВОВ",67,4 30,0,4 30,2 2 ю 4 30 е Восстанавливаемостьпо прибору ПВЪ 0 28 фб 8 к 1, 30 9 312 . 13 юб Полная деформация1 мину мм Оф 13 015 Ою 14 16 0,13 0 Остаточная деформацнза .1 мин, мм 10 0,10 О,О 018 Оф 08 0 0,09 б 2,04 48 32 2 г 2 10 2,-55 55 -55 ермостабильность приальцеванин, мин 60 цветоустойчиОстаточн...

Номер патента: 804668

Опубликовано: 15.02.1981

Авторы: Аргунова, Барштейн, Бирюкова, Калинина, Князева, Куценко, Скрипко

МПК: C08L 23/16

Метки: каучука, основе, резиновая, смесь, этилен-пропиленового

...80,0 80,0 Таблица 2 Известнаясмесь Предлагаемая смесь Показатели Вязкость по Муни при 100 С 120 Сопротивление разрыву, МПа 10,0 Относительное удлинение,В 160 5,0 4,0 5,0 5,6 72 74 46 38 33 17 15 Ингредиенты резиновыхсмесей Каучук СКЭП или СКЭПТ СераОкисьь цинкаОкись магнияТехнический углерод ПМПолиэфир на основе пентаэритрита Остаточное удлинение, Ъ Модуль при 100 удлинения, МПа Твердость по ТМ"2, усл.ед..Эластичность по отскоку, усл.ед. Сопротивление раэдиру,кН/м Время достижения критической величины накопления остаточной деформации (80)резин при тепловом старении на воздухе, сут. (Температура старения 150 фс),тор-полиэфир на основе пентаэритрита снижает вязкость смесей, что приводит к улучшению технологичности смеси, увеличивает...

Номер патента: 804278

Опубликовано: 15.02.1981

Авторы: Загребельный, Куценко

МПК: B23K 9/10

Метки: автоматической, инаплавки, поверхностей, сварки, сложных

...орган 10 также соединен с приводом вертикального перемещения, включающим элемент сравнения 19 заданного напряжения Прс напряжением дуги 4Пд, суммирующий элемент 20, суммирующий напряжение 6 П = Бас)д с программным напрукением, пропорциональнымскорости ф-, которое выдаетсяот элемента преобразования 21 скорости - в напряжение, элементы 22 - 5 ф26, айалогичные приводу вращения ма.нипулятора. Вычислительный блок 27,оп еделяющий программу (, х(г.) и" соединен соответственно совх амй элементов 2, 11 и 21. 55Устройстно работает следующим образом.Вычислительный блок 27 выдает программу синхронного управления, вклюу"щ, х д ) Эта про- еО грамма обеспечивает требуемое вращение иэделия, требуемое перемещение рабочего органа по горизонтали и...

Номер патента: 797754

Опубликовано: 23.01.1981

Авторы: Головко, Гончаренко, Куценко, Лысяк, Ляунзон, Савченко, Федоров

МПК: B01J 2/20

Метки: гранулятор, пластического

...5в нижней части примыкает режущее устройство 13, выполненное в виде ножей(проволочных струн).Ролики 8 и 9 и стойки 4 закреплены на раме 14, в нижней части которой расположены бункер 15 готовогопереработанного материала и бункер16 отходов,Гранулятор работает следующимобразом.Протирочный барабан 1 пружинами10 прижимается к внутренней поверхности наружного барабана 5. При вращении барабана 1, осуществляемогоприводом, благодаря наличию сил трения между поверхностями барабанов начинает вращаться в опорных роликах8 и наружный барабан 5Иасса, подлежащая переработке, поступает потечке 11 в пространство между барабанами 1 и 5 (в зону "П"), захватывается вращающимися поверхностямии продавливается через отверстияперфорированных решеток б. При...

Номер патента: 795965

Опубликовано: 15.01.1981

Авторы: Головко, Гончаренко, Ксенофонтов, Куценко, Лысяк, Сапелин, Соловьев

МПК: B30B 1/06

Метки: коленорычажный, пресс

...рычаг 8, серьгу 9,ползун,10 и механизм 11 выстоя ползуна, состоящий из входного кривошипного вала 12, промежуточной оси 13,выходного вала 14 с соединительноймуфтой 15, серег 16 и 17, а такжезубчатых колес 18, 19, 20 и 21.Пресс работает следующим образом.Вращение от двигателя 1, черезклиноременную передачу 2 и муфту 3включения передается на кривошипныйвал 12, который увлекает в орбитальное вращение жестко насаженное зубчатое колесо 19 и жестко соединенноес ним зубчатое колесо 20, Зубчатыеколеса 19 и 20 свободно сидят на промекуточной оси 13, шарнирно соединенной серьгами 16 и 17 с кривошипнымвалом 12 и валом 14. Зубчатое колесо 20 через колесо 21 приводит во вращение вал 14. Вал 14 через муфту 15, зубчатые колеса 4 и 5 приводит во...

Номер патента: 790249

Опубликовано: 23.12.1980

Авторы: Куценко, Погрибной

МПК: H03K 5/22

Метки: амплитудно-временной, анализатор

...образом.Анализируемый сигнал О подаетсяна пороговый элемент верхнего уровня 1, пороговый сигнал которого имеет величину ОпарЕсли величина О . ОпсигналО ь 1 на выходе устройства отсутствует при любой длительности входногосигнала.. 1 д,В случае, когда величина ОХР Опар мас 3 где О мс - максимальная величина сигнала для данного устройства, пороговый элемент 1 преобразует его в импульсы О 1 (фиг. 2) длительности Т . Передний фронт импульса О 1 отформировывается формирователем 3, выходной импульс О которого устанавливает триггер 4 в единичное состояние и одновременно поступает на сигнальный вход элемента регули - руемой задержки 5. Выходной сигнал триггера 4 О 4. поступает на втсрои вход элемента 8 И. Формирователь 2 заднего фронта...

Номер патента: 780844

Опубликовано: 23.11.1980

Авторы: Александров, Горелик, Куценко, Сомов, Трушов

МПК: B01D 1/00

Метки: выпаривания, процесса

...достигается тем, что устройство содержйт дополнительно датчики расхода исходного раствора и сбдержания основного компонента в нем, блок нелинейности с линией задержки и корректирующий. блок, при этом датчик давленйя соединен с входом блока нелинейности, выход которого связансо вторым входом сумматора, выход последнего подключен к одному из входов корректирующего блока, другой вход которого соединен с датчиком содержания основного компонента в исходном растворе, а выход корректирующего блока связан с одним из входов ключен к датчику расхода исходногораствора".На чертеже представлена схема устройства..Устройство содержит датчик 1 давления пара над раствором, соединенный ЧЕрез блок 2 нелинейности с линией задержки с...

Номер патента: 779201

Опубликовано: 15.11.1980

Авторы: Куценко, Сыркин, Тоникова, Усков, Юров

МПК: B65G 47/46

Метки: механизма, позиционирования, тарнспортного

...3 формирования времени включения и торможения электродвигателя и транспортный4 Ф механизм продолжает движение по инерции,Для обеспечения точного позиционирования транспортного механизма блок 3 формирования времени, включения и торможения электродвигателя подает в заранее вы- и численный момент времени команду на блок 6 управления оежимом торможения, осуществляющим активное торможение электродвигателя 8; Для учета изменившихся условий пере- . мещения и внесения коррекции в режим торможения сигнал от датчика 9 ускорения и от блока 3 формирования времени включения и торможения электродвигателя подается на сумматор 10, а далее через усилитель 11 мощности команда коррекции поступает на блок 6 управления режимом торможения.Устройство для...

Номер патента: 779134

Опубликовано: 15.11.1980

Авторы: Аведиков, Голубятников, Кондриков, Куценко, Лобачев, Науменко

МПК: B61F 5/14

Метки: боковая, железнодорожного, комбинированная, кузова, опора, средства, тележку, транспортного

...перемещений пневмобаллон удерживается поводком 15 с шарнирами 16, прикрепленным к кузову. При наличии давления воздуха в пневмобаллоне между роликами 11 и верхним основанием 9 имеется зазор и ролики 11 вертикальной нагрузки не несут.Опора работает следующим образом.При наличии давления воздуха в пневмобаллоне вертикальная нагрузка от кузова через нее, прокладку 6, плиту 3 передается на ролики 4 и плиту 2, закрепленную на раме тележки. Комплект роликов 11 находится в зазоре с верхним основанием 9 пневморессоры и вертикальную нагрузку не воспринимает. Кузов совершает поперечные перемешения относительно тележек на пневмобаллоне, который от угловых перемешений удерживается поводком 15, прикрепленным ф к кузову через кронштейн.Ролики 11...

Номер патента: 777707

Опубликовано: 07.11.1980

Авторы: Иванова, Кларк, Костюченко, Куценко, Нигмадьянов, Филиппычев

МПК: G11B 5/68

Метки: записи, магнитная, магнитной, носителя, рабочего, слоя, суспензия

...т=10 вес. %;1=60 вес, %; 1=20 вес. %", с молекулярным весом 3500.В качестве другой составляющей свяъугде, например, о=10 вес. %; 1=40 вес. %; г=50 вес, %, с молекулярным весом 10000. При этом предложенная магнитная суспензия может содержать в вес. %: магнитных частиц гамма-окисла железа 30,0, глицидилсодсржащего акрилового сополимера 9,2, алкилмалеинатного сополимера 3,5, триэтиламина 2,0, пропилового спирта 12,1 и дистиллированной воды 42,2. Предложенная магнитная суспензия обеспечивает формирование рабочего слоя прп ее навссении в виде тонкой пленки на поверхность немагнптной основы носителя магнитной записи.Использование изобретения позволяет в значительной степени уменьшить,неравноДпстиллированкаяво,да 41,0 - 48,5Предложенная...

Номер патента: 774895

Опубликовано: 30.10.1980

Авторы: Арпентьев, Куценко, Манохин, Романов, Святуха

МПК: B23P 11/02

Метки: разборки, сборки, станок, тепловой

...петлеобразных вкладыша, - нижний 9 иверхний 10, для интенсивного нагрева детали, например ступичной частиколесного центра 11. Нижний вкладыш9 имеет палец под теплоиэоляционноеф гнездо 12, закрепленное на станине 1.На опоре механизма центрирования6 смонтированы по окружности откидные планки 13 с ограничителями 14для предварительной ориентации одной15 из деталей, например бандажа 15, атакже для ввода и вывода ее из эонынагрева,Работа станка осуществляется следующим образом.щ При сборке узла колесной пары,например колесного центра 11 с осью16, на привод 7 подается команда имеханизм центрирования занимает нижнее положениеНижние магнитопроводы 3 перемещаютсж к центру до упора,верхние магнитопроводы 4 приводом17 через систему рычагов...

Номер патента: 774845

Опубликовано: 30.10.1980

Авторы: Афонин, Бондаренко, Дубовецкий, Загребельный, Куценко, Лихошва, Свитич

МПК: B23K 9/10

Метки: направления, стыку, электрода

...задержки 9 и единичным входом триггера 10. Входы логического элемента ИЛИ б соединены с логическим элементом ИЛИ 5 и элементом задержки 9, а выход элемента б соединен с входом элемента 3. Нулевой вход триггера 10 соединен через элемент задержки 11 с выходом элемента 5, а единичный выход триггера 10 соединен с входом логического элемента И 12, другой вход которого соединен с элементом 3, Выход элемента 12 соединен с входом механизма корректи ровки 13 и далее со сварочной головкой 14.Устройство работает следующим образом. На блоке задания 1 устанавливается необходимая частота работы що генератора управления 2 корректировки сварочной горелки, определяемая уходом линии сварного соединения от направления движения сварочной горелки без...

Номер патента: 773763

Опубликовано: 23.10.1980

Авторы: Куценко, Сазонов, Шабельник

МПК: H01H 11/04

Метки: контакта, металлокерамического

...такомспособе исключаются,так как засыпкупроизводят в полость матрицы при последующем прессовании смеси припоя сфлюсом на поверхность контакта, подлежащую пайке, при этом происходит диффузионная смесь между припоем и поверхностью контактов, достаточная для транспортировки их к месту пайки без потерь.Особенностью предлагаемого способа 763 ф является возможность создайия автоматов для пайки электросопротивлением,при котором используются несложныемеханизмы для подачи к месту пайки только двух деталей - металлокерамического контакта (с подслоем припоя и На фиг. 1 изображена схема установки металлокерамического контакта и засыпка порошка припоя с флюсом на его поверхность;,на фиг. 2 - схема калибровки и прессования порошкообразного припоя с...

Номер патента: 768499

Опубликовано: 07.10.1980

Авторы: Балакин, Бибик, Бужинский, Гуляев, Друян, Жуковский, Карпов, Коробочкин, Куценко, Малкин, Хаустов, Цапко, Яременко

МПК: B21B 21/02

Метки: валок, пилигримовой, прокатки, труб

...оу его начала,выполне,ны зубья 7, а остальная часть реборд выполнена гладкой.Размеры участка ребордкалибра,на котором выполнены зубья, зыбраныиз следующих соображений, ОсНовйоеобжатие заготовки (до 90)осуществляется обжимным участком, длинакоторого сдставляет обычно Около 10,6 длины рабочего Участка.Наличие на ребордах калибра 0,50,6 длины рабочего участка (отегоначала) обеспечивает возможностьпрокатки труб без вытекания металлав выпуска калибра.прй осуществленииосновного обжатия заготовки (80-90от общей деформации).При этом нали-чие зубьев на ребордах на части рабочегоучастка менее 0,5 его длины необеспечивает достаточной -эаЪпснутостикалйбра, а выполнение зубьев надли,не, большей О,б длинй рабочего участ 1 сй,приводит к...

Номер патента: 764850

Опубликовано: 23.09.1980

Авторы: Куценко, Шпиталев

МПК: B23B 13/00

Метки: подающее, пруткового

...14 и подающих роликах 15 выполнены кулачки 16, которые совместно с пружинами 17 образуют кулачковые муфты передающие вращение от шестерен 14 на ролики 15. Тянущие ролики 15 поджимаются к прутку пружинами 18 через оси 19, закрепленные в Г-образных рычагах 20, которые установлены в кольцевых канавках 21 и 22 и могут поворачиваться вокруг осей валов- шестерней 12 в зависимости от диаметра обрабатываемых прутков. Усилие на роликах 15 от пружин 18 регулируется винтами 23Закрепление прутка в пневмопатро" не осуществляется кулачками 24, которые перемещаются под действием пружин 25. Открепление прутка производится путем подачи сжатого воздуха через штуцер 26, каналы в пневмопатроне 27 и 28 и перемещения поршня 29.Подакщее устройство работает...

Номер патента: 764051

Опубликовано: 15.09.1980

Авторы: Аврух, Азбукин, Глидер, Ключанский, Коробков, Куценко, Новиков, Пенкин, Пенской, Ракогон, Спивак, Шелепов

МПК: H02K 15/02

Метки: подпрессовки, сердечника, статора, турбогенератора

...сердечника статора=заключается в следующем.Выявляют ослабевшие крепежные элементы 1, расположенные на концах стяжных шпилей 2 сердечника статора 3 и пооче редно их снимают, устанавливая на их местосиловые аккумуляторы 4 (например, гайки, снабженные предварительно сжатыми пружинами), затягивая их до допустимо возможной величины. Оставшиеся крепежныеэлемейтытакже заменяют на силовые аккуЯуляторы, поичем удаление и замену креПежных элементов силовыми аккумуляторами"производят группами в последовательности: первую, через 120 вторую, через 120 третью и т. д. по крайней мере, по трикрепежных элемента в группе. Замену кре пежных элементов на силовые аккумуляторыпроизводят либо с одной стороны статора, где между нажимной плитой 5 и рамой...

Номер патента: 763322

Опубликовано: 15.09.1980

Авторы: Евдокимов, Куценко, Носовский

МПК: C07C 67/48

Метки: непрерывной, сложного, эфира

...спиртами нормального или изостроения с числом углеродных атомов 5-12 или смесью указанных спиртов в присутствии кислых катализаторов. В качестве алифатических спиртов используют 2-этилгексанол, додециловый спирт, смесь нормальных спиртов С 7- С, смесь нормальных и изоспиртов С 6- С 8. В качестве кислых катализаторов применяют серную кислоту, бензолсульфо" кислоту, паратолуолсульфокислоту.Узел непрерывной нейтрализации кислых компонентов и промывки от солей нейтрализации включает два аппарата колонного типа с отстойными зонами. Кислый эфир непрерывно подают в нижнюю часть аппарата нейтрализации, а сверху также непрерывно противотоком пропускают водный раствор щелочного агента. Нейтральный эфир из вввхней отстойной зоныфталат Смесь...

Номер патента: 750075

Опубликовано: 23.07.1980

Авторы: Дриженко, Куценко, Новожилов

МПК: E21C 47/04

Метки: верхнего, горизонт, горных, нижний, перегружатель, подступа, пород, самоходный, транспортный

...уменьшения веса трубоцровола 3 и упрощения его конструкции приемный желоб 25 породой не заполняется. В процессе загрузки перегружателя мощными экскаваторами 7 воронка 4 воспринимает динамическую нагрузку ло 40 т и более. (ля погашения этих нагрузок слу жит поддерживаю.ций домкрат 5, жестко соединенный с желобом 25. Вследствие царнирного соединения желоб 25 имеет подвижность в вертикальной плоскости. При первоначаль 750075ном заполнении аккумулирующей емкости породой разгрузочное отверстие перекрывается затвором 42, что предотвращает ее просыпание и предохраняет вибропитатель 12 от разрушения. Контроль заполнения емкости и места заторов осуществляется специальными датчиками 44, подающими сигналы машинисту экскаватора 7 и оператору...
