Котович

Номер патента: 1520664

Опубликовано: 07.11.1989

Авторы: Котович, Малашонок, Флейшман

МПК: H03M 3/02, H04M 3/56

Метки: коммутатор

...устанавливается на входе элемента И 16, на другом входе которого присутствует единичный уровень с инверсного выхода триггера 10. Таким образом, единичный уровень К,(.) (фиг.2 з) через элемент ИЛИ 20 проходит на Б-вход триггера 1 О - сиг 20664 6нал 1(Т) (фиг.2 к) и перебрасываетего в единичное состояние. На и- версном выходе триггера 1 О появляется нулевой уровень Р(С) (фиг,2 л)и прекращает прохождение последовательности Г через элемент И 13на распределитель 1 импульсов. Таким образом, канал занят.В то же время единичный уровеньна выходе триггера 1 О появляется навтором входе элемента И 15. Первьпцифровой компаратор 24 сравниваетсостояние реверсивного счетчика 3 счислом, подаваемым с первого источника 26 постоянного кода, причемэто...

Номер патента: 1517119

Опубликовано: 23.10.1989

Авторы: Комаров, Котович, Станке, Яненко

МПК: H03K 3/02

Метки: детектор, речи

...срабатывания детекгора речи и времени отпуск янин неоГходимо, чтобы порог срабатывания был больше, чем порог отпускания,Далее в момент времени когда напряжение ня детекторе 4 достигнетуровня С, задаваемого источником 855(фиг.2), на выходе второго компаратора 6 появляется уровень логического "0" (фг,2) и ключ 3 перейдет в запертое состояние, снимая при этом напряжение входного сигнала с детектора 4, Напряжение на детекторе 4 начнет уменьшаться (фиг,2) и, достиггув уровня С, вернет второй компаратор б в предыдущее состояние и вновь откроет ключ 3.Таким образом, напряжение на детекторе 4 будет колебаться около уровня С в сравнительно небольшом диапазоне, определяемом гистерезисом второго компаратора б,что позволяет ограничить время...

Номер патента: 1505726

Опубликовано: 07.09.1989

Автор: Котович

МПК: B23K 31/02

Метки: ленточных, монтажа, перемычек, платы, торцу

...40 находится электрический сигнал, с помощью которого вырабатывается команда на отключение привода столика 1 при получении необходимого расстояния от оси сварочных электродов 2 и 3 до торца платы 41. Затем в соответвии с программным обеспечением управления устройством включается привод 26, который вращает кулачки на валу 25. Кулачок 24 поворачивает качающийся рычаг 23, который через тягу 22 поворачивает рычаг 17 относительно оси 21. Так как заготовка 42 зажата между губками рычага 17 и штока 18 за счет давления пружины 20, то происходит сматывание заготовки 42 с кассеты 16 и перемегцение ее передней кромки в канал, образованный формующим выступом 36 и ограничителем 13 канала выхода заготовки до выхода в зону лицевой поверхности платы...

Номер патента: 1495400

Опубликовано: 23.07.1989

Авторы: Бельцов, Буринская, Дибцева, Журавель, Котович, Техвер, Юсова

МПК: D06M 15/45, D06M 3/02

Метки: малоусадочной, отделки, шерстяного

...при 25 С в течение 30 с составом, содержащим, г/л; карбамол ЦЭМ 40; ДХЦН 8 а.х.; превоцелл НОГ 100-0,5; вода остальноеОбработанное волокно сушат и термофиксируют при 160 С в течение 3 мин.П р и м е р 16. Сухое шерстяное трикотажное полотно пропитывают при 25 С в течение 30 с составом, содержащим, г/л; карбамол ЦЭМ 40; ДХЦН 8 а.х,; глицерин 3; ПАВ синтамид 5-0,5 (полиэтиленгликольные эфиры моноэтаноламинов синтетических жирных кислот фракций С, и степенью оксиэтилирования 5-6); вода остальное, Обработанное полотно сушат с одновременной термофиксацией при 135 С в течение 5 мин.П р и м е р 17. Сухое шерстяное трикотажное полотно пропитывают при 25 С в течение 30 с составом, содержащим, г/л: карбамол ЦЭМ 40; ДХЦН 8 а.х.;...

Номер патента: 1493310

Опубликовано: 15.07.1989

Автор: Котович

МПК: B01L 9/06

Метки: держатель, колб

...ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ПЮТ СССР(54) ДЕРЖАТЕЛЬ К Изобретение относится к оборудованию общего назначения для химических и микробиологических лабораторий, а именно к держателям колб на устройвах для перемешивания жидкостеи,Целью изобретения я ние и удобство в экспл На Фиг, 1 представл общий вид; на фиг, 2 сверху,Держатель содержит и попарно соединенные пружинные полукольца 2 рых соединены шарнирно Попарно соединенные пр кольца 2 располагаются и шайбы 3 прикрепляютс 1 с помощью болтов 4 и Держатель работает разом,Раздви е кольца 2 в и вят колбу ри мрех сторон колбу и тем самым н о удерживают ее на платформе 1, сТакое исполнение держателя колб обеспечивает следующие преимущества: простое и быстрое изготовление в любой механической...

Номер патента: 1476612

Опубликовано: 30.04.1989

Авторы: Комаров, Котович, Малашонок, Палков

МПК: H03M 3/00, H03M 3/02

Метки: дельта-модулятор, низкоскоростной

...передачи фильтра равен О при частоте входного сигнала Ы = 0 и Ю =С, что соответствует речевому процессу. Разностное уравнение, соответствую-. щее (6), имеет вид. Б (и) =Б (и) 11, +Б (и) Ь -П (п),(7)Для реализации этого 11 задержки, осуществля ветствии с (7) задержку на два такта, и вычитат рый вычитает величину Р личины Бпр (и), вычислен ле (1),Дельта-модулятор работает следслужат блок ющий в соотсигнала 0(п) ель 10, кото (и) из веной по форму Условия устойчивости работы дельта-модулятора требуют выполнения следующих соотношений:где К(п) вычисляется на основе последних 1-4 бита переданной дельтащим обр Вход входа 1и аналоговый сигнал Б(п) поступает на первый вход1476612 речи. Формула изобретения Низкоскоростной...

Номер патента: 1451866

Опубликовано: 15.01.1989

Авторы: Комаров, Котович, Яненко

МПК: H03M 3/02

Метки: дельта-сигма-кодер

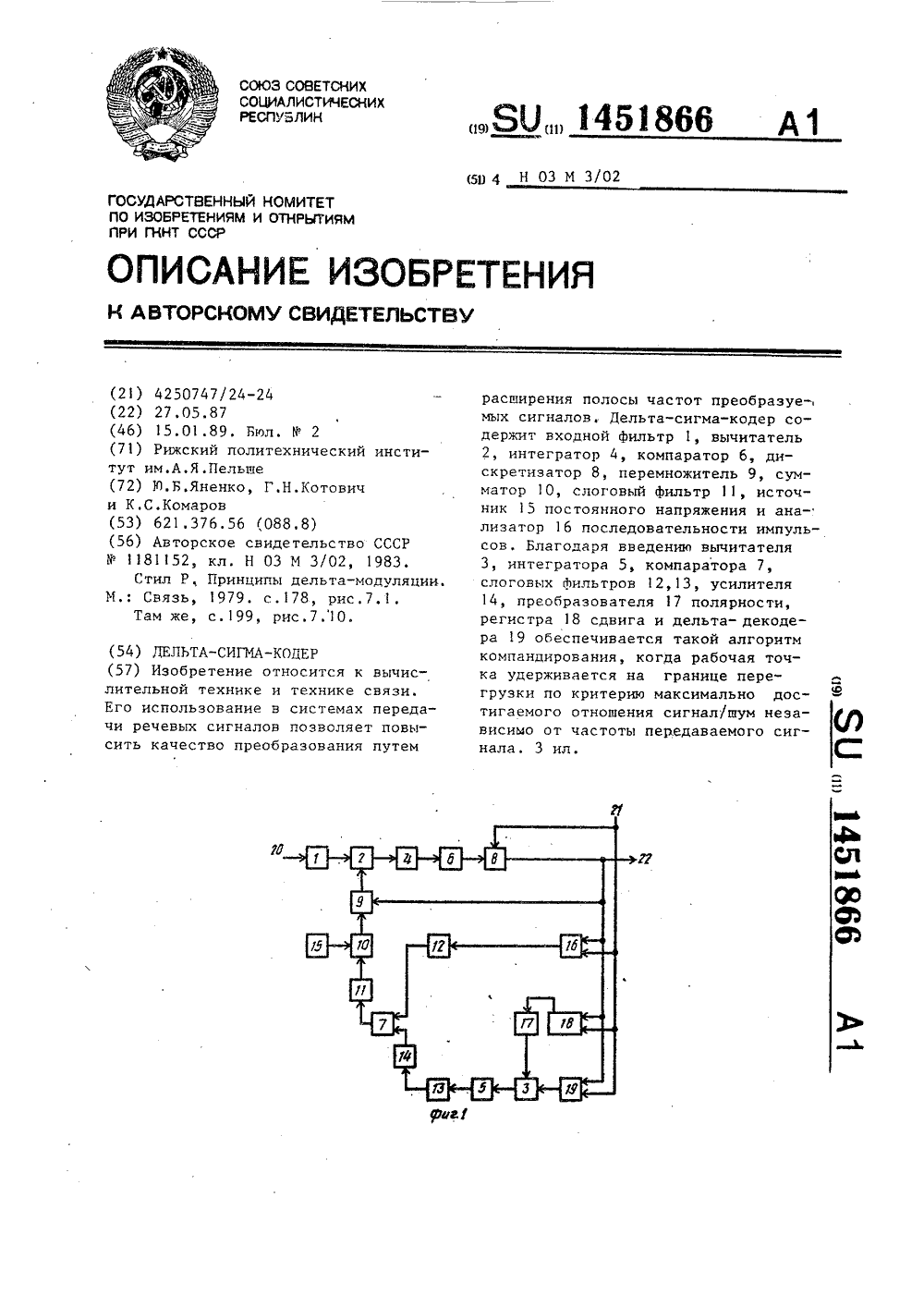

...периода входного сигнала необходимо применить слоговый фильтр. Для определения напряжение, пропорционального среднему выпрямленном; значению входного сигнала. необходимо производить цифровое выпрямленце и последующее усреднение,Дельта-сигма-.кодер работает следующим образам.Входной сигнал Х("), отфильтро - ванный входным фильтром 1, поступает на вход зычитателя 2, ча второй вход котарага заведен сигнал с выхода перемножителя 9. При помаши вычитателя 2 из сигнала Х(Т) вычитается сигнал обратной связи У(Г) . Сигнал с зь)хада вычитателя 2 интегрируется интегэатором 4. В зависимости от знака напряжения компаратор 6 формирует цифровой поток ,(Т) (дискретизированный во времени дискретизаторов 8), который с одной стороны подается на зь)хад...

Номер патента: 1444954

Опубликовано: 15.12.1988

Авторы: Комаров, Котович

МПК: H03M 3/02

Метки: дельта-декодер

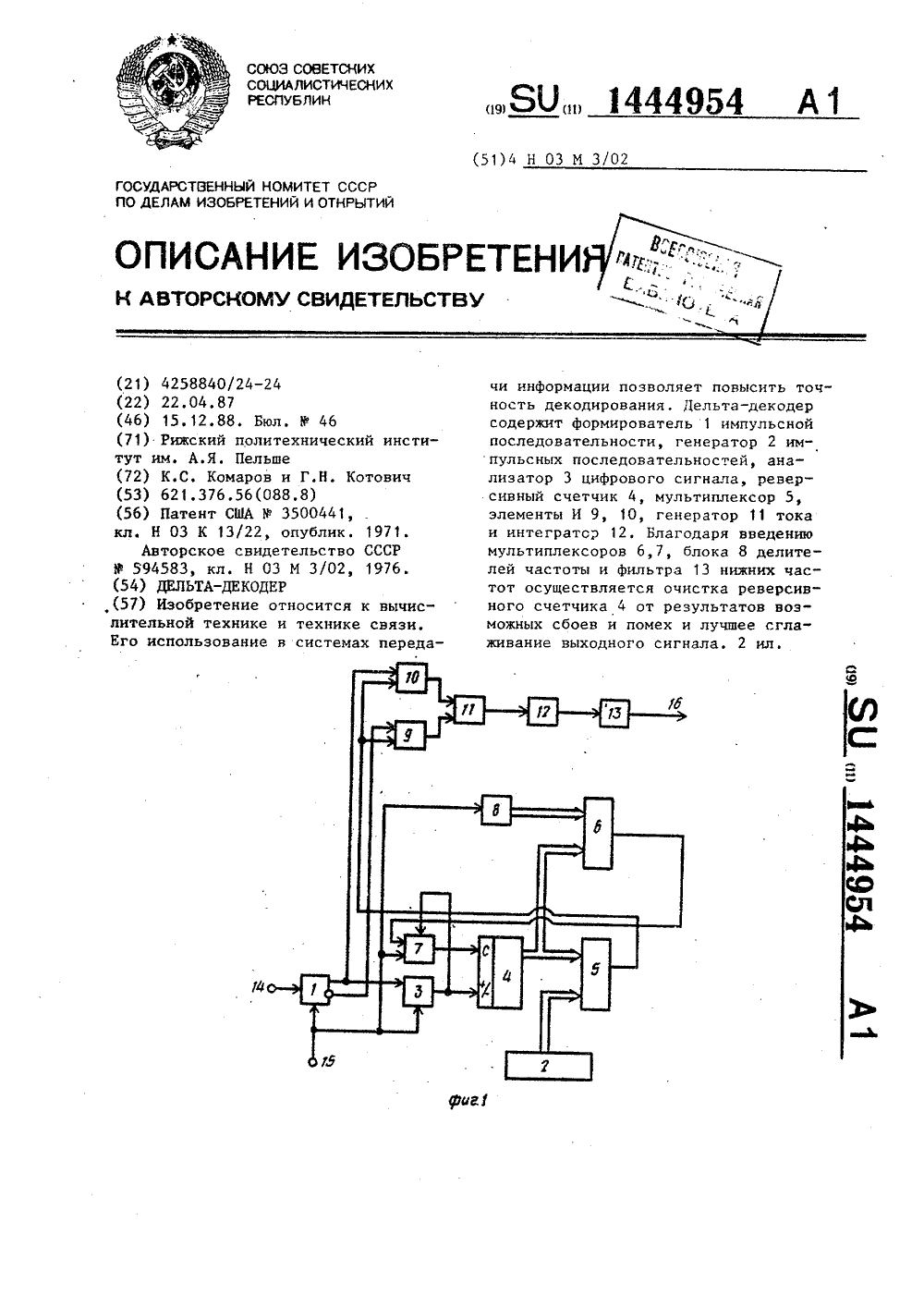

...кодовой комбинации на адресных входах второго мультиплексора 6, определяемой, в свою очередь, состоянием реверсивного счетчика 4.Для нормальной работы устройства необходимо, чтобы большейкодовой комбинацией на выходе реверсивного счетчика 4 (и соответственно на адресных входах второго мультиплексора 6) на выход второго мультиплексора 6 проключалась импульсная последовательность с большей тактовой частотой.Таким образом, в случае, когда цифровой ДМ-сигнал на входе 14 дельта-декодера содержит И-элементные пачки однотипных символом, счетчик 4, работающий в режиме прямого счета, отсчитывает импульсы тактовой последовательности Г , в результате чего двоичная кодовая комбинация на его выходах увеличивается, С изменением двоичного числа на...

Номер патента: 1444953

Опубликовано: 15.12.1988

Авторы: Комаров, Котович, Малашонок

МПК: H03M 3/02

Метки: дельта-модулятор

...Тираж 929 Подписное ВНИИПИ Государственного комитета СССР по делам изббретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Заказ 6515/57 Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4 модулятора, выход соединен с информационным входом триггера, выход которого подключен к информационному входу первдго сдвигового регистра и яв 5 ляется выходом дельта-модулятора, тактовые входы триггера и первогосдвигового регистра объединены с тактовыми входами второго - (И+1)- го сдвиговых регистров (Я - число та ктов на интервале усреднения) и являются тактовым входом дельта-модулятора, первый сумматор и цифроаналоговыйпреобразователь,о т л и ч а ю щ и й с я тем, что, с целью повышения точности 15 дельта-модулятора...

Номер патента: 1441482

Опубликовано: 30.11.1988

Авторы: Зырянов, Котович, Римш, Флейшман

МПК: H03M 3/02

Метки: дельта-кодер

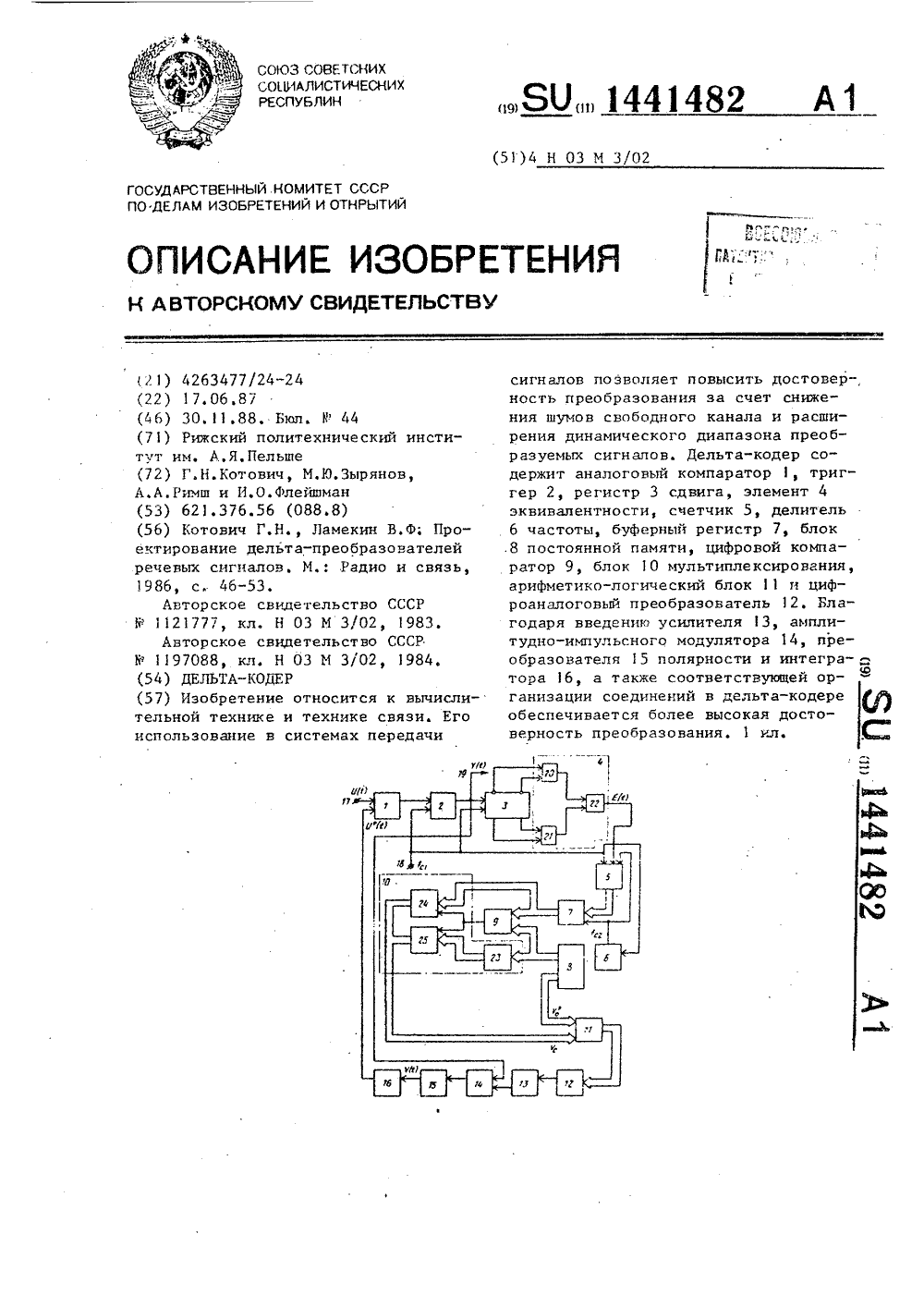

...ПКОГОРОМ ЗаПИ- сдн 1 тг т 1 тровот" 1 тт татт ,т н и а;дтт- .ЕГЬО КОДС, т,:, НаПР 5 ТТС;Ие КЗТТО. - Рсс Н.та"тт.т . Р 11 П 1 ТУ Т ПРС;,аа;.т 3 ЫЧИТ аЕ: О Е ЦаПР 51 тд 1 Е тт, Г: О СПР Сратнтня 1 ВПтдя;ЕИИТ 1 с И+ Лтт1- 1 атор 9 аг5 тттттт,й т:тПЧ тТЬС1 вт СПМОСТИ От З"Д - СЙ ОаРНОСТИ ГОТ ИМПУтЬС ПЭСГтслант та упрет.,Л 5;,;1 Сй ХОД ; ,т Кд 1 0 туЛттц- ЛЕКСИСТОВа;И 5 То,тиЧЕСТВОтЕМЕ;т. - ,В И в Группе 2-. СоотР-.свует р.1 зряпнт)с- Гт тт 1 Ч 15 П "ЯО ГО И "ГД" . Ора, 1 а вход сат;цого э 5 е 1 е:тга тс 1т угттТЫ 2 Т Пт-,;а;:; НЬ: .":Т ;О"1;Тд,-,дтОТТа к Оди 1: 1 аряд Выхода регцттрс. /При по 1:в.енин та выходе компаратсра 9 Е; 1;11111 ТГО 1 М 1 ттЛЬ а Ч ГО СООтт НЕ ГС ГЬУЕТ , - т+ Л блотС 10 ПроцтСа ".ГттТП,фРОТОЕгТТТ;,(аИР тт, В...

Номер патента: 1439742

Опубликовано: 23.11.1988

Авторы: Комаров, Котович, Малашонок, Палков

МПК: H03M 3/02

Метки: дельта-модулятор, низкоскоростной

...дискретизированного во времени цифрового потока р(пТ)Данный цифровой поток поступает навходы полосовых экспандеров 3, навыходах которых образуются составляю"щие аппроксимируюшего сигнала. Этисоставляющие суммируются при помощисумматора 4 и через один из входовпервого перемножителя 5 поступают навторой вход компаратора 1 для сравнения с входным сигналом,В режиме наилучшего по критериюотношения сигнал/шум предсказаниявзаимная корреляционная Функция передаваемого сигнала и предсказанногосигнала должна быть равна 0. Исходяиз этого второй перемножитеЛь 6 осуществляет произведение передаваемогосигнала р(пТ) и сигнала предсказанияБд(пТ). На выходе интегратора 8 появляется усредненная на слоговом интервале величина этого произведенияКс ,...

Номер патента: 1429321

Опубликовано: 07.10.1988

Авторы: Комаров, Котович

МПК: H03M 3/02

Метки: дельта-кодер

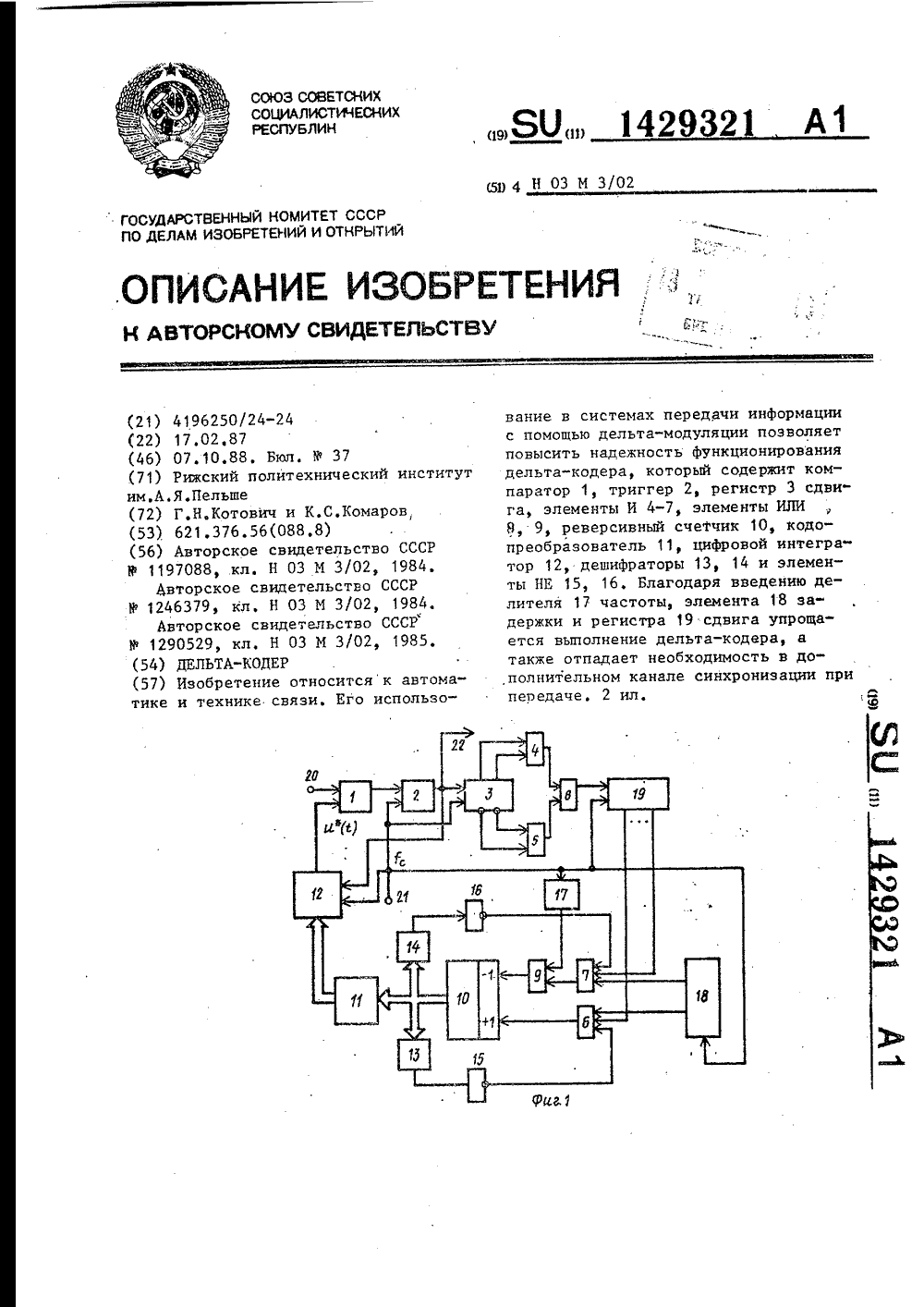

...бит из последнего разряда регистра 19 сдвига на вход обратного счета реверсивного счетчика 20. Состояние реверсивного счетчика 10, таким образом, постоянно отражает плотность (соотношение единичных и нулевых пачек) цифрового ДИ-сигнала на некотором Фрагменте (интервале), длительность которого определяется разрядностью регистра 6 сдвига. Длительность анализируемого Фрагмента целесообразно выбирать в пределах 3-10 мс, что при тактовых частотах 16-32 кГц позволяет выбирать разряд 3142932ность регистра,19 сдвига в пределах50-300, в зависимости от конкретнойтактовой частоты и требуемой инерционности адаптации, Кодовая комбинация на выходах реверсивного счетчика510 в дальнейшем используется дляформирования конкретного шага квантования...

Номер патента: 1427572

Опубликовано: 30.09.1988

Авторы: Котович, Малашонок, Палков

МПК: H03M 3/02

Метки: дельта-кодек

...Я = 1.Вместе с тем результаты счета импульсов г(С) третьим счетчиком 15 анализируются третьим элементом 18 эквивалентности, Двоичное число, пос" тоянно присутствующее на третьих вы ходах блока 12 задает длительность1письма , т,е. определяет количество битов, передаваемых во время синхропосылки. На фиг.З показан пример синхропосылки (письма) длиною 10 битов.Таким образом, в момент окончания синхропосылки на выходе третьего элемента 18 эквивалентности генерируется единичный короткий импульс 20 ш.) (фиг.Зг), который, в свою очередь, сбрасывает третий счетчик 15, а также устанавливает на выходах триггера 20 комбинацию сигналовЯ(с) = 0 и Я(т) = 1. 25После того, как заканчивается передача синхропосыпки, опять включается цепь обратной связи...

Номер патента: 1381716

Опубликовано: 15.03.1988

Авторы: Комаров, Котович, Малашонок, Палков

МПК: H03M 3/02

Метки: дельта-кодер

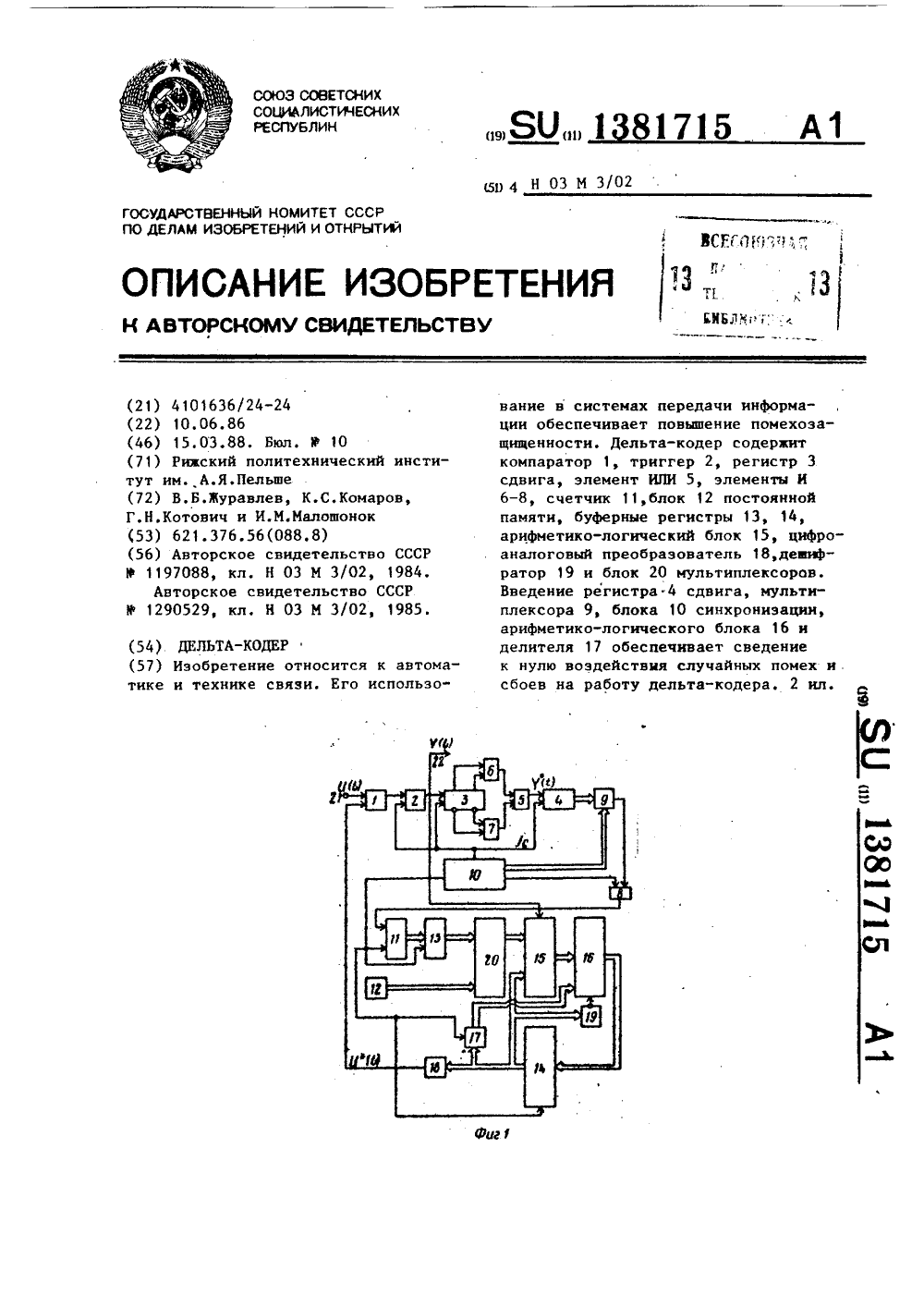

...регистра 3 сдвига, элементов И 4,5, второго триггера 9 и третьего счетчика 12. На выходе элемента И 4 появляются короткие единичные импулвсы, когда в последовательности У встречаются два и более единичных символа, следующих подряд, которые, попадая на первый вход триггера 9, устанавливают его в единицу. На второй вход триггера 9 поступают короткие единичные импульсы с выхода элемента И 5 в те моменты, когда в сигнале 7 появляются два и более нулевых символа, следующих подряд. Эти импульсы устанавливают триггер 9 в нулевое состояние.Таким образом, состояние триггера 9 изменяется всякий раз, когда происходит смена знака пачек. Подсчет количества изменений состояния триггера 9 в течение интервала времени Т осуществляется третьим...

Номер патента: 1381715

Опубликовано: 15.03.1988

Авторы: Журавлев, Комаров, Котович, Малашонок

МПК: H03M 3/02

Метки: дельта-кодер

...что необходимо для нормальной работы счетчика 11 в случае, когда в регистре 25 4 сдвига записаны единичные импульсы в соседних разрядах.Восстановление аппроксимирующего сигнала Б (С) в дельта-кодере осуществляется при помощи первого и вто рого арифметико-логического блоков 15 и 16, второго буферного регистра 14, делителя 17, дешифратора 19 и цифроаналогового преобразователя 18,ВПервый арифметико-логический блок 15 в каждом такте работы осуществляет основную операцию по формированию аппроксимирующего сигнала, сложение или вычитание двоичного числа, отображающего шаг квантования, с двоич ным числом, полученным в результате аналогичной операции в предыдущем такте, хранящимся во втором буферном регистре 14 и отображающим фактически...

Номер патента: 1352654

Опубликовано: 15.11.1987

Авторы: Комаров, Котович, Станке, Усанов

МПК: H03M 3/02

Метки: дельта-модулятор

...с первым входом дифференциального усилителя 13 второй вход которого подключен к входу элемента 2 НЕ, а выходчерез фильтр 14 нижних. частот соединен с другим входом второго сумматора 9. Тактовые входы триггера 3,регистра 4 сдвига и блока 11 шумокомпенсации соединены между собой и заведены на тактовую шину 15.Дельта-модулятор работает следующим образом.Входной аналоговый сигнал, ограниченный по полосе входным Фильтром1, поступает на первый вход компаратора 2 и сравнивается с сигналом,присутствующим на втором его входе(фиг. 2 а). В зависимости от соотношения амплитуд сигналов на входахкомпаратора 2 на его выходе появляется либо нулевой, либо единичный логический уровень (фиг. 2 б), который записывается в триггер 3 через его...

Номер патента: 1347190

Опубликовано: 23.10.1987

Авторы: Котович, Станке, Хофмаркс

МПК: H03M 7/34, H03M 7/38

Метки: дельта-модулированного, импульсно, кодово-модулированный, сигнал, сигнала

...реверсивногосчетчика 9 номера сегмента на единицу (Фиг,4 г). Знак полученной суммыопределяется сигналом "(й) (фиг.4 д).Правильная работа преобразователя нри различных комбинациях абсолютных величин и знаков суммируемихсигналов определяется дешифратором 5,Выходные сигналы дешифратора 5 означают выполнение следующих операций: Г(г) - трансляция сигналовС(С) через вычислитель без изменений(Фиг4 е), М(1) - деление числаС(й) на два (фиг,4 ж), М - умножение числа С(С) на два (фиг,4 э),6(1) - вычитание единицы иэ числа,записанного в реверсивном счетчике9 (фиг,4 и), 7.1 - изменение знакасегмента на положительный, а 22(с)на отрицательный,Реверсивный счетчик 9 определяетномер сегмента, в котором находитсявходной сигнал. Три его разрядаЙ...

Номер патента: 1345354

Опубликовано: 15.10.1987

Авторы: Котович, Пундурс, Хофмаркс

МПК: H03M 7/32

Метки: дельта-модулированные, импульсно-кодовомодулированных, сигналов, сигналы

...7 построен на базе арифметико-логического блока и обеспечивает добавление единицы к входному коду разности Ч,(1)Ч (ь) при наличии сигнала А(С) с выхода блока 6.Преобразователь ИКМ-сигналов в ДМ- сигналы работает следующим образом.Аналогично прототипу стандартный 15 32-канальный ИКМ-сигнал поступает на вход входного регистра 1, где осуществляется переход из последовательного кода в параллельный, после чего он поступает на цифровой экспандер 2, с выхода которого снимается код выборок линейного ИКМ-сигнала (сигналы М,К, (г.). Код выборки сигнала линейной ИКМ поступает на регистр 3 памяти, где хранится код предыдущей 25 выборки ИКМ-сигнала. Вычитатель 4 определяет разность кодов двух соседних выборок линейного ИКМ-сигнала (сигналы...

Номер патента: 1332175

Опубликовано: 23.08.1987

Авторы: Гладов, Котович, Кувшинов, Павлов, Ушаков

МПК: G01M 17/007

Метки: движителей, испытания

...сигнала, пропорционального продольному смещению полюса поворота Х, используется .усилитель 13. Ин О тегратор 12 представляет собой. устройство, объединенное с общеизвестным электронным развязывающим усилителем 13 постоянного тока, который преобразует сигнал по выходному напря жению. На вход усилителя 13 подается сигнал, снимаемый с выхода датчика 9 и пропорциональный параметру х. В состав интегратора 12 входит также широко применяемые электронно-множитель 50 ные устройства, обеспечивающие деление сигналов и их умножение. Эти устройства выдают результат практически мгновенно (с задержкой порядка нескольких микросекунд), что повышает общее быстродействие САР,положения тележки 3 по отношению к положению продольного смещения полюса...

Номер патента: 1297229

Опубликовано: 15.03.1987

Авторы: Комаров, Котович

МПК: H03M 3/02, H04M 3/56

Метки: коммутатор

...В момент сра 3 12972батывания первого дешифратора 14 навход обнуления второго счетчика 12поступает сбрасывающий импульс, врезультате чего второй счетчик 12устанавливается в исходное (нулевое)5состояние,Если за время работы первого счетчика 11 второй счетчик 12 насчиталв последовательности К(с) число импульсов, превышающее некоторое (или 10равное некоторому) предварительноустановленное значение К, то на выходе второго дешифратора 15 появляется единичный импульс, от которогосрабатывает триггер 17, сигнал с инверсного выхода которого прекращаетпрохождение импульсов последовательности Г через первый элемент И 6на распределитель 1 импульсов, в ре -зультате чего распределитель 1 "фиксирует" канал активного абонента,Удержание канала за активным...

Номер патента: 1293847

Опубликовано: 28.02.1987

Авторы: Андерсонс, Комаров, Котович, Сиксна

МПК: H04J 3/16

Метки: абонентских, линий, уплотнения

...происходит следующим образом, Групповой сигнал 1 (С), содержащий и разговорных и один сигнальный канал, поступает на первый регистр сдвига 16 и с приходом тактовой последовательности от второго генераторного блока 13 записывается в него. После записи импульсной последовательности в первый регистр сдвига 16 от второго генераторного блока 13 поступает сигнал перезаписи информации во второй регистр сдвига 17, который является регистром сдвига сигнальных каналов, и в первый буферный регистр 18 - буферный регистр разговорных каналов, Таким образом, по окончанию каждого цикла чередования каналов в уплотненном групповом сигнале (: (й) на выходах первого буферного регистра 18 устанавливаются сигналы, предназначенные соответствующим абонентам....

Номер патента: 1290529

Опубликовано: 15.02.1987

Авторы: Комаров, Котович, Малашонок, Палков

МПК: H03M 3/02

Метки: дельта-кодер

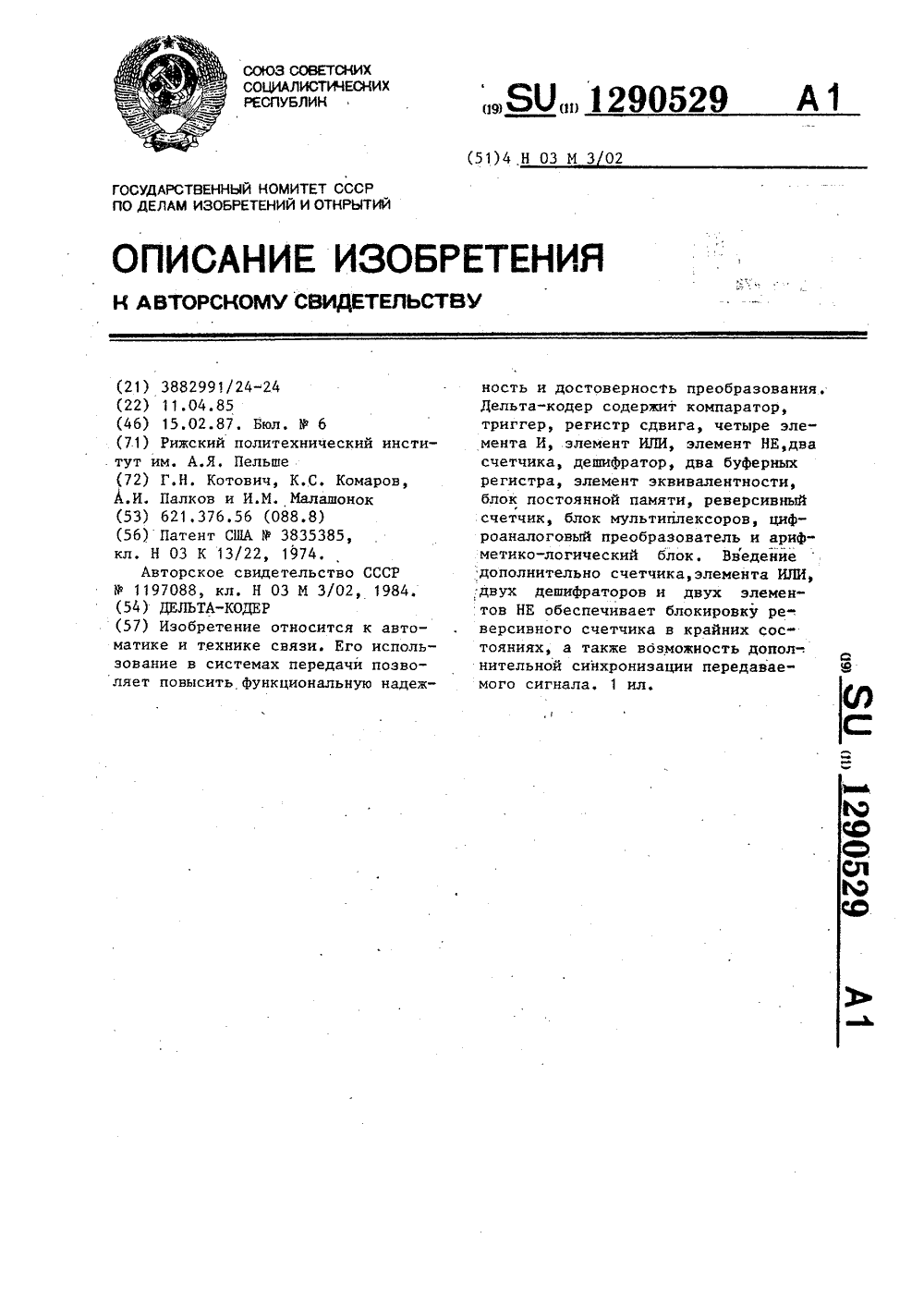

...в паузахвходного сигнала и при достижениинекоторого числа, выбранного с учетом того, что в сигнале холостогохода дельта-кодера практически отсутствуют шумы свободного канала,второй дешифратор 14,выдает сигнал,ко"тарый через второй элемент ИЛИ 9 обнуляет второй счетчик 11. Так какэто происходит одновременно в кодере и декодере, то по окончании паузы второй счетчик 11 кодера и аналогичный счетчик декодера работаютсинхронно, благодаря чему повышается функциональная надежность и дос"товерность преобразования.Третий и четвертый дешифраторы15 и 16 фиксируют состояния реверсивного счетчика 24, соответствующиеминимальному и максимальному шагу квантования. Сигналы с этих дешифраторов после инвертирования на элементах НЕ 20 и 21...

Номер патента: 1282336

Опубликовано: 07.01.1987

Авторы: Котович, Хофмаркс

МПК: H03M 7/32

Метки: дельта-модулированного, импульсно, кодомодулированный, сигнал, сигнала

...реверсивного счетчика 7 (сигналы А (с)А(с, кромемладшего, на выходе элемента ИЛИ-НЕ11 высокий логический уровень отсутствует и сигнал С(с) равен нулю,При этом не происходит уменьшенияпостоянной составляющей выходногоИКМ-сигнала,Выходной сигнал А (г)А (с) реверсивного счетчика 7 поступает на входы блока 12 триггеров задержки, предназначенного для записи значения аппроксимирующего сигнала при ДМ. Для перевода параллельного кода (цигналы А (с)А (с в последооквательный применен мультиплексор 13. На вход старшего разряда блока 12 триггеров задержки подается знак ИКМ-слова, который получен на основании анализа последовательности ДМ- символов У(г) и ее инверсной последовательности счетчиками 4 и 5. Счетчик 4 считает импульсы, указывающие...

Номер патента: 1261118

Опубликовано: 30.09.1986

Авторы: Котович, Семенец, Теплицкий

МПК: H03M 1/58

Метки: вала, код, поворота, угла

...транслирует кодовые сигналы с регистра 21 на вход блока 9. В средней точке делителя 12 формируется опорное напряжение, соответ ствующее выражениюО,= а созсс + (1 - а) 8, з 3 пм,где а=0,8193 - постоянный коэффи-.циент;угол поворота вала;В, - выходной код регистра 21 в конце первого этапа.В конце первого этапа распределитель 16 одновременно переводит буфер ный регистр 18 в режим запоминания кода 6, и переключает во второе положение 11 ключи 10 и 11.На втором этапе преобразования в устройстве решается зависимость1261118в 1 пЫ =Р Ь совк.+ (1-Ъ)8, в 1 пм,т совЫ + (1-т) 9 вз.пМ, где 6 - выходной код ре,гистра 21 в конце второго этапа; Ьсовы+(1 - Ь) 8, в 1 п Ы - опорное напряжение, формируемоев средней точкеделителя 13;ИЪ= -- постоянный коэф...

Номер патента: 1236499

Опубликовано: 07.06.1986

Авторы: Звиргздиньш, Котович, Новиков, Шлихте

МПК: G06F 17/13

Метки: вероятностное, конечно-разностных, решения, уравнений

...блока памяти 5 с входа 1 ввода данных .в выбранную ячейку второгоблока памяти 5 записывают код шагаобхода первой зоны. Затем содержимоепервого счетчика 2 увеличивают наединицу и в следующую ячейку второгоблока 5 памяти записывают код шагаследующей зоны. Процесс циклическиповторяется до полной загрузки втов котдрой хранится код константы, определяющей величину сдвига началакоординат следующего частного решения. С выхода второго регистра 8 кодадреса следующей ячейки поступаетна адресный вход третьего блока 6памяти и по этому адресу из выбранной ячейки код следующей константысдвига начала координат моделируемой сеточной области, сдвинутой относительно предыдущей сеточной области, поступает на первый вход второго сумматора 14, На выходе...

Номер патента: 1225043

Опубликовано: 15.04.1986

Авторы: Комаров, Котович

МПК: H04M 3/56

Метки: коммутационное, конференц-связи

...логического перемноженияКоммутационное устройство для конференц-связи по авт.св, У 756634, о т. л и ч а ю щ е е с я тем,что, с целью повышения помехозащищенности путем коммутирования и передачи двух. уровневого сигнала, выход сумматора подключен ко второму входу коммутационного поля через введенные регистр сдвига, первый вход которого соединен с дополнительным. выходом распределителя и объединенными первыми входами первого и второго блоков совпадения, вторые и третьи входы которых соединены с соответствующими выходами регистра сдвига, а выходы первого и второго блоков совпадения соединены соответственно с первым и вторым входами реверсивного счетчика, третий вход которого соединен с выходом блока памяти, а выход реверсивного счетчика...

Номер патента: 1203707

Опубликовано: 07.01.1986

Авторы: Комаров, Котович

МПК: H03M 3/02

Метки: дельта-модулятор

...выходом подключенный квыходу. блока 21, входы которогоягляются входами двух элементов И,выходы которых соединены с входамисоответствующих регистров сдвига,выходы которых через два других элемента И подключены к входам преобразователя полярности, причем входкаждого регистра сдвига объединен свходом элемента НЕ, выход которогосоединен с другим входом другогоэлемента И. Однако выполнение блокашумокомпенсации может быть и другим.Дельта-модулятор работает следующим образом,Входной сигнал Б(С) (фиг. 21),ограниченный по полосе входным фильтром 1, поступает на первый вход компаратора 2, на второй вход которогозаведен сигнал аппроксимации Б(фиг, 2 а ), формируемый цепью обратной связи кодера. Результаты сравнения в виде единичных или...

Номер патента: 1203706

Опубликовано: 07.01.1986

Авторы: Златоустов, Котович, Малашонок, Палков

МПК: H03M 13/47, H03M 3/00

Метки: дельта-модулятор, низкоскоростной

...43-45, В результате на выходах перемножителей 49 и 50 появляются величинынормированных кратковременных корреляционных моментон Р и Р . Значениепоступает на адресный входвторого бпока 47 памяти, содержащего величины 1/(1-,), а значение РгХвычитается из числа, равного единице, в нычитателе 55. 11 олученное значение 1- Р на выходе последнего,умножается н перемножителе 52 навеличину 1/(1 в Р ), сформированнуюна выходе блока 47, и полученный ре 1-Рзультат вумножается н перемножи 1-Ртеле 51 на величину Р, . На выходеэтого перемножителя 51 формируется1- Рвеличина И,=Р1 1-рхРезультат с выхода перемножителя 52, равный -, вычитается из-Рчисла, равного е;синице, при помощивычитателя 5 Ь, на входе котоого формируется коэффициент 6 =1- - ,4.1Б...

Номер патента: 1197088

Опубликовано: 07.12.1985

Авторы: Комаров, Котович, Малашонок, Палков

МПК: H03M 3/02

Метки: дельта-кодер

...число импульсов в последовательности Ь(С) в. течение некоторого анализируемого интервала времени Т, которое свидетельствует отом, что кодер работает в режимеперегрузки.(велика мощность шумовперегрузки и что шаг с квантованиянеобходимо увеличить. Обозначим данное число импульсов .Бмс,Кроме того, можно установить число импульсов в последовательности ЬЙ) в течение интервала времени Тлт которое свидетельствует о том, что кодер работает со слишком бэльшим шагом К квантования (а следовательно, низким отношением сигнал/шум квантования), и что шаг квантования необходимо уменьшить, Обозначим данное число импульсов ЮминОчевидно, тогда любое число импульсов Ь(г.) за время ТА между Юццн и Нбудет свидетельствовать о том, что кодер...

Номер патента: 1197087

Опубликовано: 07.12.1985

Авторы: Комаров, Котович, Станке, Яненко

МПК: H03M 3/00

Метки: дельта-кодер

...более элементные пачки выходного сигнала кодера. Постояннаявремени слогового фильтра 6 выбирается достаточно большой и равной10 Омс Напряжение на выходе слогового фильтра 6 является исходным дляформирования огибающей входного сигнала цепи обратной связи. 97087 1Сформированное таким образом напряжение точно отслеживает огибающуювходного сигнала в большом динамическом диапазоне входных сигналов,Далее, для Формирования аппроксимации входного сигнала, напряжение обратной связи подается на амплитудноимпульсный модулятор 9 для масштаб.ной регулировки цифрового потока,1 ф После преобразования полярности сигнала с выхода амплитудно-импульсногомодулятора преобразователем 1 О полярности, цифровой поток интегрируетсяинтегратором 11 и поступает на...
