Кондратенко

Номер патента: 1320447

Опубликовано: 30.06.1987

Авторы: Доценко, Кондратенко, Нечипуренко, Омельченко, Соломахин

МПК: E21F 1/14

Метки: безопалубочного, возведения, перемычек, шахтных

...раствор поступает по растворопроводу 2, рукояти 1, внутренней обойме 26 полого вала и отрезку растворопровода 33.Ускоритель схватывания подается на ротор в радиальном направлении по трубопроводу 34. Лопатка ротора меняет направление потока ускорителя схватывания на 90; при этом происходит интенсивное его дробление. Подача ускорителя схватывания в растворопоток в раздробленном виде повышает интенсивность его перемешивания с раствором.50 55 Масса ускорителя схватывания в растворопотоке составляет 3 - 5 Я массы раствора, вследствие чего мощность, затрачиваемая приводным двигателем на изменение скорости и дробление ускорителя схватывания, незначительна.Раствор подается на ротор по касательной к средней окружности лопаток ротора, при этом...

Номер патента: 1320235

Опубликовано: 30.06.1987

Авторы: Будагьянц, Дьяченко, Кондратенко, Маслов, Сирота, Филипченко

МПК: C21C 1/00

Метки: валковых, ковше, смесь, чугунов, шлакообразующая

...эффективности его легирования были приготовлены 17 составов смеси. Для. сопоставительного анализа бып также приготовлен один состав известной смесис соотношением компонентов, мас.%:магний 30;, никель 15.,0; железо 50;РЗМ 0,05; окись кальция 9,0; кремнезем 140; окись натрия 15,0; окисьбора 9,0; фтористьй кальций 29.95.Каждая предложенная шлакообразующая смесь приготовлена путем перемешивания компонентов в смешивающихбегунах, а известная смесь сплавлялась и дробилась до кусков 2-5 мм.Предложенные и известную смесивводили на зеркало металла 10-тонного ковша при выпуске его из вагранки,когда до окончания выпуска оставалось3-35 мин и он был заполнен на 1/Ачасть своей высоты,Каждой смесью обрабатывали по дваковша валкового чугуна...

Номер патента: 1317096

Опубликовано: 15.06.1987

Авторы: Аниськовцев, Грошевой, Жуйков, Кондратенко, Орынчак, Щербатюк, Ясов

МПК: E21B 31/03, E21B 43/27

Метки: бурильных, карбонатных, ликвидации, породах, прихватов, состав, труб

...устойчивой суспензии.Аналогичную по своим свойствамсуспензию, но не содержащую формалина, получают в виде отхода в действующем производстве аэросила при 40проведении гидролиза четыреххлористого кремния при 1100-1400 С согласно уравнению81 С 1 + 2 Н + О = 81.0, + 4 НС 1еВыходными продуктами реакции явпяются двуокись кремния в виде порошка и газообразный хлористый водород.После коагуляционного укрепления частиц аэросила (двуокиси кремния) производят их отделение от хлористого водорода в специальных циклонах.Вместе с газами хлористого водорода из циклонов неизбежно уносится часть мелкой фракции аэросила. Эта смесь поступает в колонну абсорбции, где происходит ее орошение водой, В результате из газообразного хлористого водорода...

Номер патента: 1303093

Опубликовано: 15.04.1987

Авторы: Кондратенко, Хазанов, Храпалов, Щербаков

МПК: A01K 1/06

Метки: животных, привязь

...к сельскомухозяйству, в частности к устройствамдля привязи животных,Цель изобретения - повышение надежности работы привязи для животных.На фиг. 1 изображена привязь дляживотных в положении Расфиксировано", вид сверху; на фиг, 2 - то же,в положении Зафиксировано; на1фиг, 3 - то же, в положении Расфиксировано, вид спереди,Привязь дляживотных содержитошейник 1 с грузом 2, подвешенным нагибкой тяге 3, взаимодействующей сзапорным устройством, выполненным ввиде установленных одна над другойверхней 4 и смещенной относительнонее и на ее ширину укороченной нижней 5 дуг, установленный с возможностью продольного перемещения горизонтальный стержень 6 с защелкой 7.Привязь снабжена предохранителем самофиксации, выполненным в виде закрепленного на...

Номер патента: 1298591

Опубликовано: 23.03.1987

Авторы: Бондалетов, Долгова, Есауленко, Иванов, Кондратенко, Орлов, Родионов, Терехов, Чернов

МПК: G01N 3/08

Метки: силовозбудитель

...колодками 4.Если размер или форма изделия 3 несоответствуют отверстию 2, в зазормежду ними устанавливается вставка16, полностью заполняющая зазор. Если испытания проводят по схеме нафиг. 5, при включении коммутатора 13предварительно заряженный от устройства 12 источник 9 через выводы 7и 8 разряжается на индуктор 1, и врабочем зазоре отверстия 2 возникаетэлектрическое поле. Во вторичном контуре, образованном в изделии 3, на"водится вихревой ток, Частоту разряда тока выбирают так, что электромагнитное поле проникает внутрь изделия 3. В результате взаимодействиямагнитного поля индуктора 1 с вихревым током вторичного контура возникают усилия, действующие одновременнона оба внешних слоя 18 и 19 изделия 3Во время нарастания поля в...

Номер патента: 1296406

Опубликовано: 15.03.1987

Авторы: Запорожец, Кондратенко

МПК: B25J 15/00, B25J 19/02

Метки: захват, очувствленный, робота

...присоски 5 жестко связаны с пластинами 6, то последние смещаются в пазах 7, измеоняя при этом состояние упругих элементов 9 из электропроводной резины, с помощью которых пластины 6 связаны с боковыми поверхностями пазов 7, 1При растяжении упругих элементов 9 изменяется их электрическое сопротивление, а соответственно изменяется ток в электрической цепи (фиг,4), так как упругие элементы 9 . и сопротивление 11 последовательно подключены к источнику 10 опорного напряжения, Изменение напряжения на выходе блока измерения, т,е. напряжения, снимаемого с сопротивления 11, соответствует наличию проскальзывания и является командным сигналом для увеличения сжимающего усилия.С помощью блока управления приводом (фиг.5) обеспечивается необходимая...

Номер патента: 1296142

Опубликовано: 15.03.1987

Авторы: Гришанин, Кондратенко

МПК: A61C 13/267

Метки: несъемная, пластмассовая, шина

...изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 5Цель изобретения - повышение жесткости фиксации зубов за счет равномер ного распределения и передачи жевательного давления.На чертеже схематически иэображе на несъемная пластмассовая шина,Шина содержит части 1, 2 и 3 для установки на группе фронтальных и боковых зубов, каждая из которых со 45 стоит иэ фрагментов 4,5,6 для фиксации на вестибулярной поверхности, и 7,8,9 - на оральной поверхности. Концы каждого фрагмента снабжены замковыми приспособлениями 10 для соединения между собой и с другой частью шины.Шину используют следующим образом.Припасовывают фрагменты 4 и 7 фронтальной части 1 к...

Номер патента: 1294433

Опубликовано: 07.03.1987

Авторы: Кондратенко, Кузьменко

МПК: B21D 43/08

Метки: зону, ленточного, подачи, полосового

...- расширение технологических возможностей и регулировка параметров устройства при изменении расстояния между выступающими участками,На фиг. 1 изображено устройство для подачи полосового и ленточного материала в зону обработки; на фиг. 2 - вид А на фиг, 1 на фиг. 3 - нижний валок, с которым кинематически связан рычаг, вид сверху; на фиг. 4 - положение элементов устройства, рычаг повернут на 90 относительно своего исходного положения; на фиг. 5 - то же, рычаг повернут на 180 относительно своего исходного положения. Устройство для подачи полосового и ленточного материала (фиг. 1) содержит корпус 1, в котором с помощью подшипников установлена ось 2, кинематически связанная с приводом (не покана), на которой жестко закреплен одним...

Номер патента: 1294409

Опубликовано: 07.03.1987

Авторы: Белкин, Кирсанов, Кондратенко, Костава, Унанян, Цамалашвили, Шабалин

МПК: B21C 23/12

Метки: криволинейной, осью

...заготовки 2, со скоростью Чл.Для этого заготовки 2 помещают в контейнер 4 с подвижной матрицей 5, рабочее очко которой установлено со смешением 20 относительно оси контейнера 4 и пуансона 6.В процессе деформирования матрицу 5 перемещают со скоростью Чл Перемещение матрицы 5 (нижней границы 3 очага деформации) может осуществляться как по прямолинейной траектории с получением Ь-образного изделия, так и по криволинейной, например по окружности, с получением изделия типа спирали, диаметр которой определяется эксцентриситетом расположения оси отверстия матрицы при постоянной скорости истечения материала из очага деформации,Перемещать нижнюю границу очага деформации целесообразно со скоростью 0,05.0,15 скорости перемещения верхнего торца...

Номер патента: 1288020

Опубликовано: 07.02.1987

Авторы: Болтышев, Гончаров, Козаченко, Кондратенко, Лещина, Паршин

МПК: B23Q 11/10

Метки: дозированной, пневмоцилиндры, подачи, смазки

...воздуха в пневмоцилипдр 13, связанный с питателем 2.Устройство работает следующим образом.Смазочная жидкость из централизованной системы под давлением поступает в полость 5 питателя из трубопровода 6. Через отверстия 8, отжимая эластичное кольцо 3, она проходит в полость 7. При этом г 1 од действием давления смазочной жидкости эластичное кольцо 3 прижимается к торцовой поверхности приемника и препятствует прохождению масла через отверстие 4 из полости 7 в кольцевую канавку 9. Воздух, находя 1 цийся в полости 7, сжимается под воздействием поступающей под давлениемм жидкости и располагается в верхней части полости 7. При подаче воздуха в полость 11 приемника под давлением воздух прижимает эластичное кольцо 3 к торцовой плоскости питателя,...

Номер патента: 1284662

Опубликовано: 23.01.1987

Авторы: Балаклеец, Билярчик, Будагьянц, Гималетдинов, Гольдштейн, Комляков, Кондратенко, Овчинников, Рудницкий, Сирота

МПК: B22D 25/00

Метки: валков, двухслойных, чугунных

...глубиной рабочего слоя, чтоспособствует увеличению износостойкостивалков на 5 - 15. При отклонении от указанных параметров не обеспечивается достижение поставленной цели. 25При увеличении времени выдержкинизкокремнистого чугуна в форме свыше390 с повышается глубина рабочего слоя ипереходной зоны настолько, что снижаетсяпрочность конструкции валка. В случае уменьшения времени выдержки низкокремнистогочугуна в форме менее 330 с снижаетсяглубина рабочего слоя валка, что делаетнедостаточным его стойкость при прокаткена современных станах.При увеличении продолжительности времени выдержки между последующими толчками более 0,93 от предыдущего толчка появляется опасность затвердевания литниковойсистемы, что делает невозможным...

Номер патента: 1283090

Опубликовано: 15.01.1987

Авторы: Гужва, Кондратенко

МПК: B25J 15/00

Метки: манипулятора, схват

...конечные выключатели 23, которые служат для ограничения вертикального хода приводного элемента 6. Устройство работает следующим образом.В исходном положении приводной элемент 6 находится в своем крайнем верхнем положении, губки схвата 14 втянуты в головку упругими элементами 16 и 17 (фиг. 1), обмотки 12 электромагнитной системы фиксатора отключены от источника питания, привод 1 не вращается, При захвате схват подводится к детали, на обмотки 12 подается питание от внешнего источника питания (не показан) и привод 1 начинает вращаться, Получив питание, обмотки 12 создают магнитные потоки, каждый из которых замыкается по контуру: сердечник с раздвоенным полюсом 11 - стальной диск1283090 1. Схват манипулятора, содержащий основание, в...

Номер патента: 1281296

Опубликовано: 07.01.1987

Авторы: Аширов, Исаев, Кедельбаев, Кондратенко, Надиров

МПК: B01J 25/00, C07C 31/18

Метки: гидрирования, катализатор, моносахаридов

...Для приготовления 100 г сплава, содержащего, мас.7: медь 46, алюминий 50, кремний 4, в кварцевый тигель загружают 50 г алюминия в виде куска размером 3-5 мм и нагревают в высокочастотной плавильной печи до 1000-1200 С. После этого в расплавленный алюминий вводят 46 г меди и 4 г кремния. Температура при этом экзотермически поднимается до 1800 С и ее поддерживают в течение 5 мин для гомогенизации полученного сплава, после чего печь выключают и производят разливку в графитовые изложницы.П р и м е р 2. Опыты по испытанию активности катализаторов проводят в проточном реакторе Вишневского с интенсивным перемешиванием в стационарном слое. 85 г гранулированного (3- 5 мм) сплава состава, мас.7: медь 46, алюминий 50, кремний 4, закрепляют между...

Номер патента: 1280129

Опубликовано: 30.12.1986

Авторы: Горбатенко, Кондратенко, Панов, Судиловский

МПК: E21F 3/00

Метки: кондиционер, шахтный

...При этом к входному патрубку 14 сопла 15 эжектора 1 подсоединенгазоотводящий трубопровод 11.Кондиционер работает следующим образом.Включают в работу воздуходувку 1,которая подает воздух по трубопроводам 2 и 3 к объекту проветривания.Открывают вентили 7 сосудов 6 высокогодавления - дополнительного теплообменника. В результате сублимации углекислотного льда в сосудах 6 охлажденный углекислотный газ по трубопроводу 8 поступает через входнойколлектор 9 в основной теплообменник 20 4 и далее через выходной коллектор10 основного теплообменника 4 - в газоотводящий трубопровод 11.Воздух, нагнетаемый воздуходувкойпоступает из воздухопровода 2 вовнУтреннюю полость 13 теплоизолированной емкости 5, а из нее по трубопроводу 3 направляется к...

Номер патента: 1276831

Опубликовано: 15.12.1986

Авторы: Горбатенко, Кондратенко, Лебедев, Судиловский

МПК: E21F 5/00

Метки: выработке, пожара, тупиковой, тушения, угольной, шахты

...снизить выделение метана изугля и поддерживать концентрацию егов допустимых пределах50Расчетную величину изменения давления определяют по эмпирическ:ойформуле допустимая по правилам безопасности концентрация метана при пожаре, Я; фактическая концентрация метана в выработке, Е; эмпирический коэффициент, учитывающий влияние измений абсолютного давления воздуха на метановыделение в зависимости от мощности пласта, геометрических размеров выработки, 7/кПа; коэффициент, учитывающий влияние степени метаноморфизма угля на метановыделение, об. доли;время загазирования выработки от С, до Сд , мин; расчетное время тушения пожара, мин.Снижение концентрации метана происходит вследствие задержки вьдцеления его при изменении сорбционной...

Номер патента: 1275211

Опубликовано: 07.12.1986

Авторы: Бар-Слива, Буткин, Исопенко, Кондратенко

МПК: G01F 1/00

Метки: расходомер

...меток 6, установлена в стакане 7 с резьбой обмотка 8 узла сьема сигнала.Расходомер работает следующим образом.Силы касательного напряжения трения, действующие на верхнюю часть диска, создают движущий момент, действующий на верхнюю часть кольцевого диска 3, н приводят его во вращение с угловой скоростью, пропорциональной расходу влажного 25 пара. Нижняя часть диска 3, расположенная в камере 2, тормозится моментом со.противления, образованного жидкостью, вращающейся в камере, причем величина момента сопротивления также пропорциональна расходу смеси. Следовательно, изменение ЗО влагосодержания (при неизменном расходе смеси) не приведет к изменению угловой скорости вращения диска.Величина угловой скорости вращения чувствительного...

Номер патента: 1274862

Опубликовано: 07.12.1986

Авторы: Зверева, Кондратенко, Пономарев, Туник

МПК: B23D 15/04

Метки: гидравлические, ножницы

...37 рабоцих цилинлров 14 соединен со сливом.При включении ножниц на рез жилкость пол установочным давлением (несколько меньшим, чем рабочее давление) подается церез подвод 37 в полость рабочего цилинлра 14, причем жидкость оказывает олинаковое воздействие на оба плунжера 15 и 1 б. Однако так как суммарная масса верхнего ползуна 6, прижима 8 и нижних плунжеров 16 со скалками 18 несколько переуравновешена, а суммарная масса нижнего ползуна 11, нижней оси 23, коромысел 24, тяг 22, верхней оси 20 с хвостовиками 21 и верхних плунжеров 15 со скалками 17 не уравновешена и является значительной, то сопротивление перемещению нижних плунжеров 6 рабочих цилиндров 14 значительно меньше сопротивления перемещению верхних плунжеров 15.Вследствие...

Номер патента: 1274720

Опубликовано: 07.12.1986

Авторы: Болотов, Кондратенко, Панасенко, Харлова

МПК: B01D 21/02, C02F 1/52

Метки: сгуститель

...слоя б и непроницаемых слоев 7 и 8, полый цилиндр 9, установленный в нижней части конической вставки 5 и соединенный посредством строп 10 и тяги 11 сприводом 12, с помощью которого цилиндр 9 может перемещаться в вертикальной плоскости.Загрузочное устройство(смеситель) выполнено в виде прямоугольного желоба, в который подается Флокулянт, Сфлокулированная пульпа по желобу поступает в воздухоотделитель(не показан), из которого направляется под внутреннюю коническуювставку 5 осадительной емкостиПерпендикулярно внутренней коническойвставке 5 установлен отсекатель 13,который предназначен для равномерного распределения загружаемой суспензии на проницаемый слой б.разгрузочное устройство 3 клапанного типа предназначено для периодической...

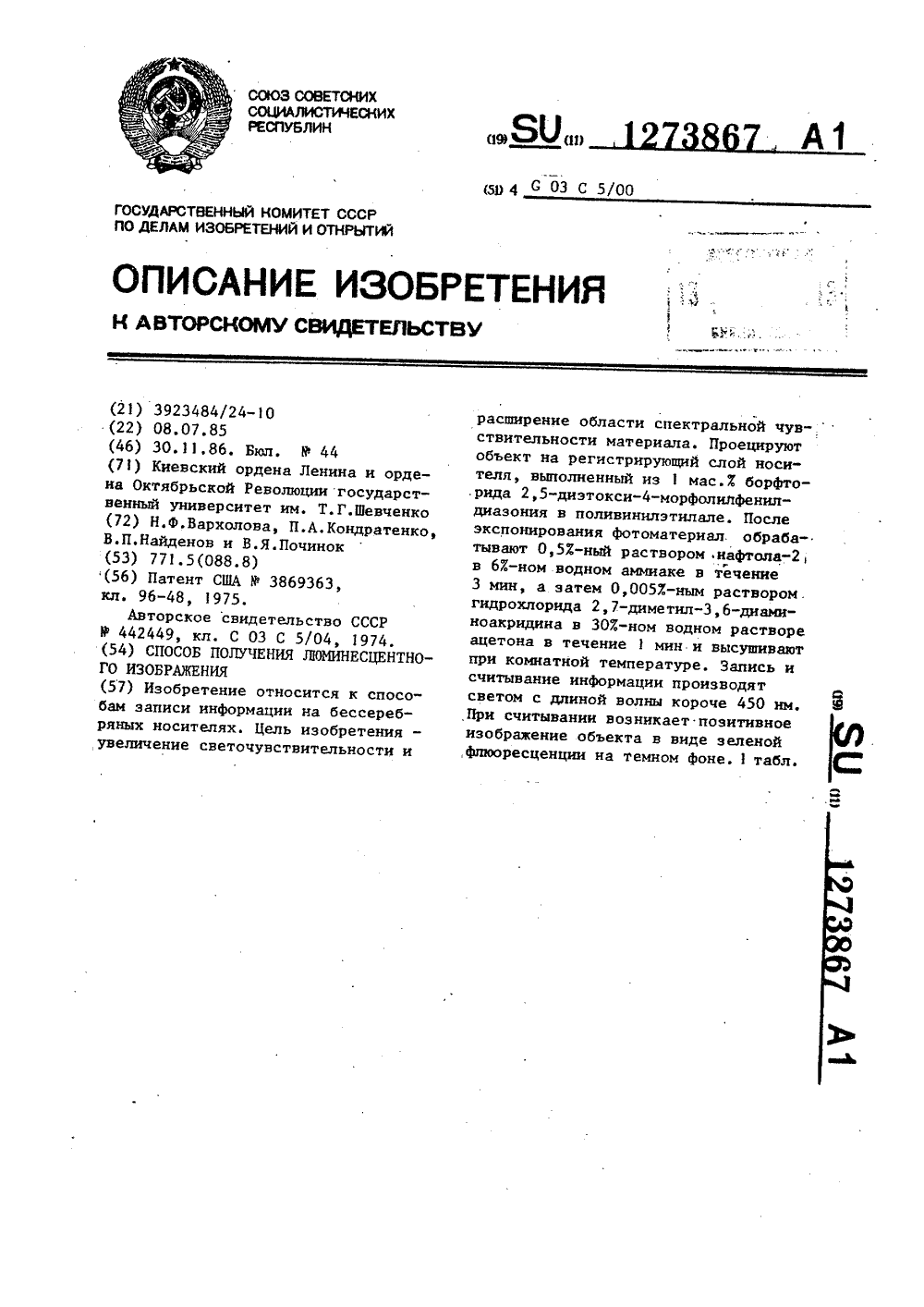

Номер патента: 1273867

Опубликовано: 30.11.1986

Авторы: Вархолова, Кондратенко, Найденов, Починок

МПК: G03C 5/00

Метки: изображения, люминесцентного

...Молекулярная масса поливинилэтилаля 75000.Сущность изобретения заключается в следующем.Азокраситель, образующийся при проявлении диазосоединения нафтолом, тушит люминесценцию 2,7-диметил,6- диаминоакридина, присутствующего в слое. В соответствии с этим интенсивность флюоресценции диаминоакридина на различных участках фотографии, отвечающих различным деталям фотографируемого объекта, изменяется пропорционально их яркости.Запись и считывание информации осуществляются светом короче 450 нм. Согласно предлагаемому способу используют не ультрафиолетовые лампы, а лампы накаливания; получают позитивное люминесцентное изображение, которое более точно, чем негативное, передает градации яркости оптического сигнала. Кроме того, способ повышает...

Номер патента: 1268884

Опубликовано: 07.11.1986

Авторы: Агарков, Голуб, Ключников, Кондратенко, Мирошников, Смирнов

МПК: F23G 7/04

Метки: вод, обезвреживания, осадков, сточных, термического

...во внутреннюю цилиндрическую или коническую вставку 8. Во вставке происходит термообезврежнвание осадков сточных вод. Впрыскивание осадков сточных вод во внутреннюю полость вставки осуществляется через сопла 12. Дымовые газы ог сгорания топлива и осадков сточных вод, водяные пары и несгоревшее топливо и осадки через окно 9 поступают в вертикальный канал 1 и далее в вихревые цилиндрические камеры 2. В канале происходит дожигание топлива и осадков сточных вод, в вихревых цилиндрических камерах - сепарация золы и ее удаление через щелевыс отверстия 4 в бункер 5. Очищенные 5 10 15 20 25 30 35 40 45 50 55 продукты сгорания покидают установку через аксиальные вставки 3.Выполнение горелочной головки в виде двух горизонтальных цилиндров,...

Номер патента: 1268732

Опубликовано: 07.11.1986

Авторы: Кондратенко, Милач, Подгорный, Сокуренко

МПК: E21C 27/22, E21D 9/11

Метки: проходческая

...перемещения. Привод 27связан гидроцилицдрами 29 подачи с 32 2траверсой 1 О поворотной рамы и установлен с возможностью контакта днищем о с ветвями каната 24. К дницу д привода 27 жестко прикреплен поддерживающий гидродомкрат 30.Проходческая машина работает следующим образом.При проходке прямолинейных участков выработки поворотную раму устанавливают в нейтральное положение (штоки гидроцилиндров поворота 7 и 8 должны быть выдвинуты одинаково). Положение оси машины по высоте должно быть отрегулировано при помощи гидроцомкрата 16 дополнительной опоры 14, а дополнительная опора - надежно зафиксирована при помощи винтов 17 от самопроизвольного сброса давления в гидродомкрате 16, Балки 1 и 2 при помощи гидродомкратов 3 и 4 должны быть...

Номер патента: 1268460

Опубликовано: 07.11.1986

Авторы: Аркатов, Кондратенко, Молодцов, Прынцов

МПК: B61L 23/16

Метки: переменного, рельсовая, цепь

...рельсовой цепи, а другая обмотка подключена к источнику постоянного тока.Рельсовая цепь переменного тока рабо. тает следующим образом,При отсутствии поезда на рельсовой линии 1 и исправных изолирующих стыках переменное напряжение через питающий транс. форматор 2 по рельсовой линии 1 поступает на релейнь 1 й конец и с релейного трацсфор. матора 3 через защитный блок 4 и диод 5 подается на обмотку герконового реле 6. Диодом 5 переменное напряжецие путевого источника в 1 йпрямляется и от каждой прямой полуволны тока реле 6 включается, а от обратной полуволны тока выкл 1 очается, вызывая тем самым замыкание и размыка. ние контакта 6.1. Одновременно ца одну из обмоток путевого релеподается напряжение от источника постоянного тока, а контактом...

Номер патента: 1266733

Опубликовано: 30.10.1986

Авторы: Кондратенко, Суляев, Филаретов

МПК: B25J 13/00

Метки: манипулятора, схвата, усилием

...сравнения 9не произойдет обнуление сигнала. Аобнуление сигнала произойдет. лишьтогда, когда переместившийся движок д датчика положения 7 обеспечит появление на выходе этого датчика напряжения, равного напряжению задающегосигнала с выхода программного устройства 20. После остановки звена 5 уп- .ругий элемент 6 будет растянут на величну, определяемую величиной сигнала с выхода программного устройства.Усилие растянутого упругого элементачерез рейку 4 будет передаваться захватным рычагам 2, которые и обеспечат программное сжатие объекта.Сигнал обратной связи с датчикаположения 7 поступает на вход программного устройства 20. Поэтому после отработки приводом 3 заданного 40входного воздействия программное устройство 20 выдаст команду на...

Номер патента: 1263574

Опубликовано: 15.10.1986

Авторы: Александров, Жуков, Кондратенко

МПК: B63B 21/24

Метки: объекта, плавучего, стабилизации

...сумматора 28 соединен со входом делителя 30.Каждый блок 25 содержит первый и второй релейные элементы 31 и 32 с односторонней релейной характеристикой, третий релейный элемент 33 с реверсивной релейнойо 15 о зо 4 50 55 35 характеристикой, первый и второй элементы 34 и 35 выделения модуля и элемент 36 ИЛИ, выход которого является выходом блока 25.Устройство работает следующим образом.В процессе стабилизации плавучего объекта в заданной точке осушествляется непрерывной контроль сил натяжения канатов 9 - 12 с помощью датчиков 20, 21, 18, 19 соответственно.При этом, одновременно обеспечивается контроль скоростей изменения сил натяжения якорных канатов 9 - 12 с помощью блоков 26. Сигнал о скорости изменения силы натяжения, например,...

Номер патента: 1263292

Опубликовано: 15.10.1986

Авторы: Болотов, Кондратенко, Панасенко, Рокач, Харлова

МПК: B01D 21/00

Метки: сгуститель

...из осветленной пульпы перед верхним отсекателем 11 и нижним отсекателем 12. Верхний отсекатель5 10 15 20 25 ЗО 35 40 45 50 55 предупреждает перемешивание вновь поступившей пульпы и частично осветленной. Нижний отсекатель предупреждает ток пульпы к центру сгустителя и подъем неосветленной пульпы в зону осветления. Благодаря ограничению отсекателями проницаемого слоя сверху и снизу создается тангенциальный поток, обеспечивающий максимальное использование по длине окружности всего проницаемого слоя конической вставки. Верхний отсекатель служит для,равномерного распределения пульпы по рабочей поверхности проницаемого слоя конической вставки, предупреждает локальную эксплуатацию проницаемого слоя только в зоне загрузки питания в...

Номер патента: 1261790

Опубликовано: 07.10.1986

Авторы: Гужва, Кондратенко, Ткаченко

МПК: B25J 9/02

Метки: манипулятор

...вид; ца фиг, 2 - вид А нафиг. 1; на фиг. 3 - разрез Б-Б нафиг, 1.Манипулятор состоит из основания1, на стойке которого смонтированподъемно-поворотный блок 2, на котором коцсольно установлены направляющие 3 с рейкой 4 и ходовой винт 5,на деталях 3 и 5 смонтирован захватЬ, Направляющая 3 и винт 5 со стороны, противоположный блоку, соединены планкой 7, на которой шарнирноустановлен рычаг 8, подпружиненныйотносительно планки упругим элементом 9. На блоке 2 закреплены привод10 ходового винта 5 и электромагйит11, сердечник которого тягой 12соединен с рычагом 8. Приводы блока2 размещены в стойке основания 1.,Захват 6 состоит из корпуса 13,в котором установлена поворотнаявтулка 14, на одном конце которойзакреплено зубчатое колесо 15,...

Номер патента: 1258404

Опубликовано: 23.09.1986

Авторы: Кондратенко, Пишель, Сергиенко

МПК: A61F 9/007

Метки: катаракты, лечения

...и травмах глаза.Цель изобретения - уменьшение послеоперационных осложнений эа счет того, что наряду с оперативным вмешательством, в пред- и послеоперационном периодах проводят местную интенсивную терапию,Способ лечения катаракты осуществляют следующим образом.За 1-2 сут до операции больному проводят предоперационную подготовку по общепринятой методике: назначают седативные и антигистаминные препараты, диакарб и аскорутин,. промывают слезные пути и в конъюнктивальную полость инстиллируют дезинфицирующие средства, Парабульбарно вводят 0,5 мл гидрокортиэона или другого кортикостероида. За 2 ч до операции каждые 15-20 мин в конъюнктивальный мешок инстиллируют по 2 капли 107- ного натрия салицилата, 0,17-ного обзидана, дицинона, 57-ного...

Номер патента: 1257452

Опубликовано: 15.09.1986

Авторы: Иноземцев, Кондратенко, Конышев

МПК: G01N 3/10

Метки: испытания, нагружения, образцов, трехосного, условиях

...9 и между частью 3 корпусаи крышкой 5. Фиксаторное кольцо 9имеет Фигурные прорези 16 под винты 10 прорези 7 под шпильки 1упоры 18 и ручки 19, На крышке 5 выполнены упоры 20, Для кон"роля напряженного состояния образца 1 служатультразвуковые греобразователи 21размещенные на крышках 4 и 5, Прокладка 22 размещена между частями 2и 3 корпуса. Устройство работает следующим образом.Нижнюю часть 2 корпуса с втулкой 13 устанавливают на крышку 4, закрепляют винтами 10 и через кольцевую прокладку 22 устанавливают верхнюю часть 3 корпуса, После этого во внутренней полости камеры формуют об 52 2разец 1 из бетонной смеси и устанавд ливают крышку 5 с диафрагмой 6 и остальные элементы устройства.Обжатие образца 1 в горизонтальной плоскости...

Номер патента: 1257226

Опубликовано: 15.09.1986

Авторы: Комзолов, Кондратенко, Куприн, Осодоев, Силаев, Токмаков

МПК: E21B 21/07

Метки: пылеулавливающая

...смеси втрубопроводе 8 происходит укреплениечастиц пыли вследствие коагуляции,слипания при столкновениях. При этоморганизуется замкнутая циркуляция25 мелкодисперсной пыли по контуру: эжектор 3, трубопровод 8, входной патрубок в вихревую камеру 11 и сама вихревая камера 11 циклона 4. Истекая изтрубопровода 8, во входном патрубкеЗО нылевоздушный поток смешивается с неочищенным воздухом. При этом происходит дальнейшее укрупнение частиц пылитонкой фракции, Этот процесс продол-,жается и в вихревой камере 11 на этапе разделения пылевоздушного потокаво вращающемся вдоль ее стенок: пылевом пограничном слое. Часть мелкихпылевых частиц не укрупнившихся доразмеров, обеспечивающих их поступление в пограничный слой в вихревой камере 11, снова...

Номер патента: 1256853

Опубликовано: 15.09.1986

Авторы: Билярчик, Будагьянц, Бурцев, Гольдштейн, Комляков, Кондратенко, Морозов, Овчинников, Рудницкий, Рямов, Сокол

МПК: B22D 15/00

Метки: валков, кокилях, прокатных, чугунных

...отливки, т.е. толщиной рабочего слоя валка.Следовательно, между термическим сопротивлением покрытия и термическими сопротивлениями газового зазора и рабочего слоя валка существует определенное соотношение, которое уста-, навливается данным изобретением в виде эмпирической зависимости расхода наполнителя краски от толщины рабочего слоя валка и его диаметра.Расход наполнителя краски в установленных пределах позволяет уменьшить тепловой удар на рабочую поверхность кокиля, снизить интенсивность охлаждения отливки в начальный период формирования и таким образом выровнять скорости затвердевания наружного и внутреннего сечений рабочего слоя валка и получить его более однородным по структуре и свойствам. Это обеспечивает повышение...
